ADE WS 2136-1 User manual

Wetterstation mit Funk-Außensensor
Weather Station with Wireless Outdoor Sensor | Estación
meteorológica con sensor exterior inalámbrico | Station météo
avec capteur extérieur sans fil | Stazione meteorologica con
sensore esterno senza fili | Stacja pogodowa z bezprzewodowym
czujnikiem zewnętrznym
Bedienungsanleitung
WS 2136-1 | WS 2136-2
Operating instructions | Instrucciones de operación
Mode d‘emploi | Istruzioni per l‘uso | Instrukcja obsługi
Deutsch
English
Español
Français
Italiano
Polski

2Wetterstation mit Funk-Außensensor WS 2136-x
Liebe Kundin, lieber Kunde !
Sie haben sich für den Kauf eines qualitativ hoch-
wertigen Produkts der Marke ADE entschieden, das
intelligente Funktionen mit einem außergewöhnlichen
Design vereint. Mit dieser Wetterstation haben Sie
unterschiedlichste Wetter- und Temperaturdaten immer
im Blick. Die langjährige Erfahrung der Marke ADE stellt
eine technisch hohen Standard und bewährte Qualität
sicher.
Wir wünschen Ihnen viel Freude und Erfolg beim Über-
wachen und Einsehen der Wetterdaten.
Ihr ADE Team
Lieferumfang
Wetterstation bestehend aus:
−Basisstation
−Funk-Außensensor
Batterien:
−2 x LR6 (AA) / 1,5 V für Basisstation
−2 x LR03 (AAA) / 1,5 V für Funk-Außensensor
Bedienungsanleitung
Kurzanleitung
IM_L_Web_WS2136-1_W2136-2_202205_V3

3
Wetterstation mit Funk-Außensensor WS 2136-x
Deutsch
Inhaltsverzeichnis
Lieferumfang ...............................................................................2
Allgemeines..................................................................................5
Sicherheit ......................................................................................6
Bestimmungsgemäßer Gebrauch........................................8
Das bietet die Funkwetterstation.........................................9
Basistation.................................................................................. 10
Frontansicht ....................................................................... 10
Rückansicht .........................................................................11
FunkAußensensor...................................................................12
Inbetriebnahme........................................................................12
Funk-Außensensor........................................................... 13
Basisstation......................................................................... 13
Funkempfang starten ............................................................ 14
Checkliste bei fehlender Datenanzeige
im Display ........................................................................... 15
Uhrzeit und Werte manuell einstellen ..................... 16
Funkempfang manuell starten ....................................17
Standort wählen................................................................17
Über den Zeitzeichensender DCF77 ................................ 20

4Wetterstation mit Funk-Außensensor WS 2136-x
DisplayAnzeige der Basistation ........................................ 21
Uhrzeit- und Weckzeit-Anzeige.................................. 21
Wetterdaten....................................................................... 22
Wettervorhersage............................................................ 23
Gespeicherte Wetterdaten .......................................... 24
Frostalarm........................................................................... 24
Wecken........................................................................................ 24
DisplayBeleuchtung ............................................................. 26
Sommer- und Winterzeit...................................................... 27
RESET-Funktion........................................................................ 27
Reinigen...................................................................................... 27
Störung / Abhilfe..................................................................... 28
Technischen Daten .................................................................30
Konformitätserklärung.......................................................... 31
Garantie ...................................................................................... 31
Entsorgen................................................................................... 32

5
Wetterstation mit Funk-Außensensor WS 2136-x
Deutsch
Allgemeines
Über diese Anleitung
Diese Bedienungsanleitung beschreibt den
sicheren Umgang und die Pflege des Artikels.
Bewahren Sie diese Bedienungsanleitung
auf, falls Sie später etwas nachlesen möchten.
Wenn Sie den Artikel an jemand anderen wei-
tergeben, geben Sie auch diese Anleitung mit.
Die Nichtbeachtung dieser Bedienungsanlei-
tung kann zu Verletzungen oder Schäden am
Artikel führen.
Zeichenerklärung
Dieses Symbol in Verbindung mit dem Wort
GEFAHR warnt vor schweren Verletzungen.
Dieses Symbol in Verbindung mit dem Wort
WARNUNG warnt vor Verletzungen mittleren
und leichten Grades.
Dieses Symbol in Verbindung mit dem Wort
HINWEIS warnt vor Sachschäden.
Dieses Symbol kennzeichnet zusätzliche Infor-
mationen und allgemeine Hinweise.

6Wetterstation mit Funk-Außensensor WS 2136-x
Sicherheit
Dieses Gerät kann von Kindern ab 8 Jahren und darü-
ber sowie von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und/oder Wissen benutzt werden, wenn
sie beaufsichtigt werden oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstanden haben.
Basisstation und Außensensor sind von Kindern jünger
als 8 Jahren fernzuhalten.
Reinigung und Wartung durch den Benutzer dürfen
nicht durch Kinder vorgenommen werden, es sei
denn, sie sind 8 Jahre oder älter und werden beauf-
sichtigt.
Kinder müssen beaufsichtigt werden, um sicherzustel-
len, dass sie nicht mit dem Gerät spielen.
Gefahr für Kinder
Batterien können bei Verschlucken lebensgefährlich
sein. Bewahren Sie Wetterstation, Funksensor und Bat-
terien deshalb für Kleinkinder unerreichbar auf. Wurde
eine Batterie verschluckt, muss sofort medizinische
Hilfe in Anspruch genommen werden.
Halten Sie Kinder von Verpackungsmaterial und den
zum Lieferumfang gehörenden Kleinteilen fern. Bei
Verschlucken besteht Erstickungsgefahr.

7
Wetterstation mit Funk-Außensensor WS 2136-x
Deutsch
Gefahr von Verletzungen
Achtung: Explosionsgefahr bei unsachgemäßem
Umgang mit Batterien. Batterien dürfen nicht gela-
den, mit anderen Mitteln reaktiviert, auseinander
genommen, ins Feuer geworfen oder kurzgeschlossen
werden.
Vermeiden Sie den Kontakt der Batterieüssigkeit mit
Haut, Augen und Schleimhäuten. Bei Kontakt müssen
Sie die betroenen Stellen sofort mit reichlich klarem
Wasser spülen und umgehend einen Arzt aufsuchen.
Hinweis von Sachschäden
Schützen Sie Basisstation und Außensensor vor Staub,
Stößen, extremen Temperaturen und direkter
Sonneneinstrahlung.
Schützen Sie die Basisstation vor Feuchtigkeit. Stellen
Sie die Basisstation ausschließlich in einem trockenen,
geschlossenen Raum auf.
Der Funksensor ist gegen Feuchtigkeit geschützt,
muss aber vor direkter Nässeeinwirkung, z. B. Regen,
geschützt werden.
Nehmen Sie die Batterien aus Basisstation und
Außensensor heraus, wenn diese verbraucht sind oder
wenn Sie die Wetterstation länger nicht benutzen. So
vermeiden Sie Schäden, die durch Auslaufen entste-
hen können.
Setzen Sie Batterien keinen extremen Bedingungen
aus, indem Sie diese z. B. auf Heizkörpern oder unter
direkter Sonneneinstrahlung lagern. Erhöhte Auslauf-

8Wetterstation mit Funk-Außensensor WS 2136-x
gefahr!
Reinigen Sie Batterie- und Gerätekontakte bei Bedarf
vor dem Einlegen.
Tauschen Sie immer alle Batterien in der Basisstation
oder im Außensensor gleichzeitig aus.
Setzen Sie nur Batterien des gleichen Typs ein, ver-
wenden Sie keine unterschiedlichen Typen oder
gebrauchte und neue Batterien miteinander.
Nehmen Sie keine Veränderungen an dem Gerät vor.
Lassen Sie Reparaturen nur von einer Fachwerkstatt
durchführen und beachten Sie die Garantiebedingun-
gen.
Verwenden Sie keinesfalls harte, kratzende oder
scheuernde Reinigungsmittel o. ä., um die Wetter-
station zu reinigen. Hierbei könnten die Oberächen
zerkratzen.
Bestimmungsgemäßer Gebrauch
Die Wetterstation - bestehend aus Basisstation und
Funk-Außensensor - zeigt unterschiedliche Wetter-
daten aus der näheren Umgebung an. Aus den gemes-
senen Wetterdaten ermittelt die Wetterstation eine
Wettervorhersage.
Die Wetterstation zeigt außerdem die Uhrzeit an und
verfügt zusätzlich über eine Weckfunktion.
Für die gewerbliche Nutzung in der Wettervorhersage
oder in der Wetterdaten-Messung ist die Wetterstation
ungeeignet.

9
Wetterstation mit Funk-Außensensor WS 2136-x
Deutsch
Das bietet die Funkwetterstation
Wetterstation
Großes, übersichtliches LED-Display
Genaue Uhrzeit durch den Empfang des Zeitzeichen-
senders DCF77 (manuelle Zeiteinstellung möglich)
12- oder 24-Stunden-Anzeige
Innen- und Außentemperaturanzeige in °C/°F
Innen- und Außen-Luftfeuchtigkeitsanzeige in Prozent
Memoryfunktion für Max- und Min-Temperatur und
Luftfeuchtigkeit
Animierte Symbole für die Wettervorhersage
Weckfunktion
FunkAußensensor
Reichweite bis zu 60 Metern (in freiem Gelände)

10 Wetterstation mit Funk-Außensensor WS 2136-x
Basistation

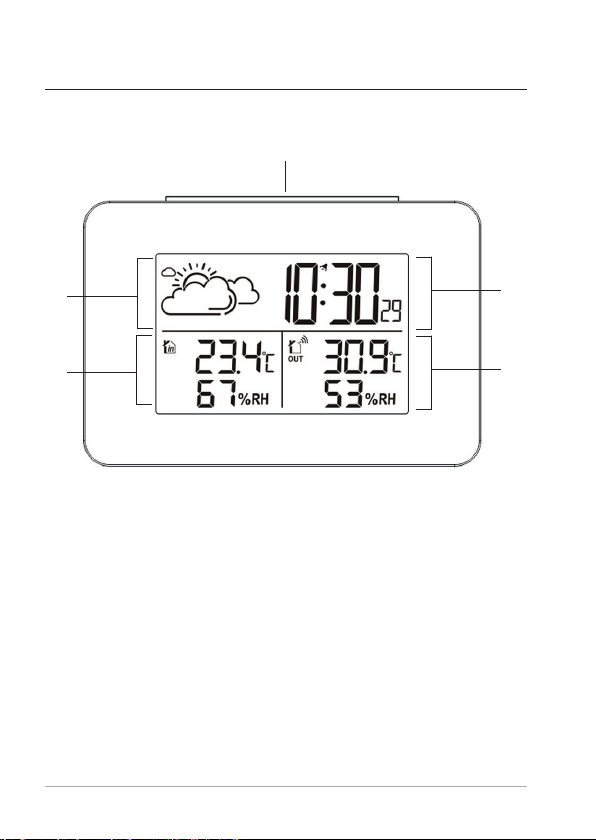

Frontansicht
1Displaybeleuchtung ein- und ausschalten
Weckwiederholfunktion aktivieren
2siehe „Uhrzeit- und Weckzeit-Anzeige“
3siehe „Wetterdaten“
4siehe „Wettervorhersage“
1
2
3
4
3

11
Wetterstation mit Funk-Außensensor WS 2136-x
Deutsch
Rückansicht
12
6
45
3
7
1Einstellmodus für Geräteeinstellungen aktivieren
2Gespeicherte MIN/MAX-Werte anzeigen
3Basisstation auf Werkseinstellung zurücksetzen
4Werte erhöhen
Funkempfang zum Zeitzeichensender manuell
starten und unterbrechen
Weckfunktion ein- und ausschalten
5Werte verringern
Funkempfang zum Außensensor manuell starten
und unterbrechen
6Batteriefach
7Standfuß

12 Wetterstation mit Funk-Außensensor WS 2136-x

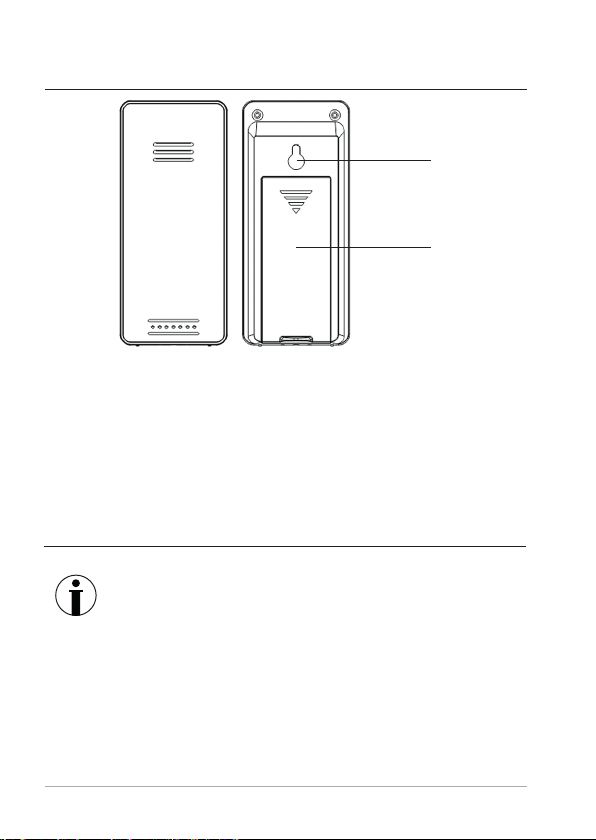

FunkAußensensor
1
2
1Aufhänge-Öse
2Batteriefach
Inbetriebnahme
Gehen Sie in der aufgeführten Reihenfolge
vor und legen Sie zuerst die Batterien in den
Außensensor. Nur so kann die Wetterstation
einwandfrei funktionieren.
Verwenden Sie keine Akkus, da diese eine
zu geringe Spannung haben (nur 1,2 V statt
1,5 V). Das beeinusst unter anderem die
Messgenauigkeit.

13
Wetterstation mit Funk-Außensensor WS 2136-x
Deutsch
Verwenden Sie möglichst Alkaline-Batterien
statt Zinkkohle-Batterien. Alkaline-Batte-
rien halten länger, besonders bei niedrigen
Außentemperaturen.
Wechseln Sie die Batterien, wenn ein ent-
sprechendes Symbol im Display bei IN
bzw. OUT angezeigt wird.
Funk-Außensensor
1. Entfernen Sie die Batteriefach-Abdeckung auf der
Rückseite des Außensensors, indem Sie mit etwas Kraft
auf den aufgedruckten Pfeil drücken. Schieben Sie
die Batteriefach-Abdeckung in Pfeilrichtung weg vom
Außensensor.
2. Legen Sie 2 Batterien des Typs LR03 (AAA) / 1,5 V so
ein, wie auf dem Boden des Batteriefachs abgebildet.
Beachten Sie die richtige Polarität der Batterien (+/-).
3. Schieben Sie die Batteriefach-Abdeckung wieder in
den Außensensor.
Basisstation
1. Drücken Sie die Verschlusslasche des Batteriefachde-
ckels nach unten und klappen Sie den Fachdeckel ab.
2. Legen Sie 2 Batterien des Typs LR6 (AA) / 1,5 V so ein,
wie auf dem Boden des Batteriefachs abgebildet. Ach-
ten Sie auf die richtige Polarität (+/-).
3. Schließen Sie das Batteriefach wieder. Die Verschluss-
lasche muss hörbar einrasten.

14 Wetterstation mit Funk-Außensensor WS 2136-x
4. Warten Sie ca. 30 Minuten. Diese Zeit benötigt die
Basisstation, um alle Wetterdaten zu sammeln und
Funksignale vom Zeitzeichensender zu erhalten.
Funkempfang starten
Sobald die Basisstation mit Strom versorgt wird, werden
für einen kurzen Moment sämtliche Anzeigen im Display
eingeblendet. Außerdem wird das Display kurz beleuchtet
und ein Piepton ertönt.
Danach schaltet das Gerät auf Empfang, wobei
die Funkwellen-Anzahl die Qualität des Empfangs
anzeigt: Je mehr Funkwellen im Display angezeigt
werden, desto besser ist der Empfang.
Sobald das Signal in ausreichender Stärke empfangen wur-
de, werden im Display die entsprechenden Daten und das
Funkturm-Symbol dauerhaft angezeigt. Dieser Vorgang
kann einige Minuten dauern.
Die Wetterstation schaltet ab sofort mehrmals in jeder
Nacht automatisch auf Empfang. Dabei wird die ange-
zeigte Zeit mit der vom Zeitzeichen-Sender empfangenen
verglichen und ggf. korrigiert.
Wurde kein ausreichend starkes Signal empfangen,
bricht die Basisstation nach einigen Minuten den Emp-
fangsvorgang ab und das Funkturm-Symbol erlöscht. Der
Empfangsvorgang wird zu einem späteren Zeitpunkt neu
gestartet.
Die Uhrzeit läuft in diesem Fall (ausgehend von der Start-
zeit„00:00“) normal weiter.

15
Wetterstation mit Funk-Außensensor WS 2136-x
Deutsch
Checkliste bei fehlender Datenanzeige im
Display
Keine Datenanzeige vom Zeitzeichensender
1. Prüfen Sie, ob der Standort der Basisstation geeignet
ist, siehe „Standort wählen“.
2. Starten Sie Empfangsvorgang nochmals manuell,
siehe „Funkempfang manuell starten“.
3. Warten Sie ab, bis die Basisstation zu einem späteren
Zeitpunkt automatisch wieder auf Empfang schal-
tet. In den Nachtstunden ist der Empfang meistens
besser.
4. Nehmen Sie die Einstellungen manuell vor, wenn an
Ihrem Standort der Empfang nicht möglich ist, siehe
„Uhrzeit und Datum manuell einstellen“.
Keine Datenanzeige vom Funk-Außensensors
1. Prüfen Sie, ob Sie die Batterien richtig herum einge-
legt haben.
2. Prüfen Sie, ob der Standort des Funk-Außensensors
geeignet ist, siehe „Standort wählen“.
3. Halten Sie Taste – gedrückt, um den Funkempfang
zum Außensensor manuell zu starten.

16 Wetterstation mit Funk-Außensensor WS 2136-x
Uhrzeit und Werte manuell einstellen
Wenn zwischen zwei Tastendrücken mehr als ca.
20 Sekunden liegen, wird der Einstellvorgang
automatisch beendet und Sie müssen ihn wie-
derholen.
1. Halten Sie die Taste SET gedrückt, bis im Display die
Maßeinheit der Temperatur blinkt („°C“ oder „°F“).
2. Stellen Sie mit den Tasten +oder –die gewünschte
Maßeinheit ein.
3. Drücken Sie SET, um die Einstellung zu speichern. Im
Display blinkt das Zeitformat („24 Hr“ oder „12 Hr“).
4. Gehen Sie weiter vor, wie vorstehend beschrieben:
−Drücken Sie jeweils SET, um eine Einstellung zu
speichern.
−Drücken Sie die Taste +oder –, um den gewünsch-
ten Wert einzustellen.
5. Führen Sie nachfolgend folgende Einstellungen durch:
−Zeitzone, in der Sie sich benden (für die meisten
Länder in Europa ist 00 die richtige Einstellung für
die Zeitzone)
−Stundenzeit
−Minutenzeit
6. Drücken Sie abschließend SET, um den Vorgang zu
beenden.

17
Wetterstation mit Funk-Außensensor WS 2136-x
Deutsch
Funkempfang manuell starten
Wird das nebenstehende Funksignal-Symbol
nicht mehr angezeigt, werden die Funksignale
des Zeitzeichen-Senders nicht mehr empfangen.
Die Uhrzeit-Anzeige läuft dennoch präzise weiter.
−Halten Sie die Taste +gedrückt, bis das Funksig-
nal-Symbol wieder angezeigt wird. Dadurch wird der
Funkempfang manuell gestartet.
War der Empfang nicht erfolgreich, wird das Emp-
fangs-Symbol nach einigen Minuten ausgeblendet
und die Uhrzeit im Display läuft normal weiter.
Bei erfolgreichem Empfang stellt sich die Basisstation
auf die Uhrzeit des Zeitzeichen-Senders ein. Haben
Sie bereits manuelle Zeit- und Datumseinstellungen
vorgenommen, werden diese automatisch angepasst.
Standort wählen
HINWEIS vor Sachschaden
Schützen Sie Basisstation und Außensensor
vor Staub, Stößen, extremen Temperaturen
und direkter Sonneneinstrahlung.
Schützen Sie die Basisstation vor Feuchtig-
keit. Stellen Sie die Basisstation ausschließ-
lich in einem trockenen, geschlossenen
Raum auf. Der Außensensor ist gegen
Feuchtigkeit geschützt, muss aber vor
direkter Nässeeinwirkung, z. B. Regen,
geschützt werden.

18 Wetterstation mit Funk-Außensensor WS 2136-x
Funkempfang zwischen Basisstation und Funk
Außensensor
Der maximale Abstand zwischen Basisstation und
Funksensor darf 60 Meter betragen. Diese Reichweite
ist aber nur bei„direktem Sichtkontakt“ möglich.
Abschirmende Baumaterialien wie z. B. Stahlbeton
reduzieren oder verhindern den Funkempfang zwi-
schen Basisstation und Außensensor.
Geräte wie Fernseher, schnurlose Telefone, Computer
und Leuchtstoröhren können den Funkempfang
ebenfalls stören.
Stellen Sie Basisstation und Außensensor nicht direkt
auf den Boden. Dies schränkt die Reichweite ein.
Bei niedrigen Temperaturen im Winter kann die
Leistung der Außensensor-Batterien deutlich abfallen.
Dies vermindert die Sendereichweite.
Funkempfang zwischen Basisstation und
Zeitzeichensender
Halten Sie Abstand zu Fernsehgeräten, Computern
und Monitoren. Auch Basisstationen von schnurlosen
Telefonen sollten sich nicht in unmittelbarer Nähe der
Wetterstation benden.
Während der Nachtstunden ist der Empfang meistens
besser. Falls der Wecker tagsüber keinen Empfang
hatte, kann es gut sein, dass das Signal in den Nacht-
stunden sofort und in voller Stärke empfangen wird.
Abhängig von Ihrem Standort kann es im seltenen
Einzelfall vorkommen, dass die Basisstation Signale
von einem anderen Zeitzeichen-Sender empfängt

19
Wetterstation mit Funk-Außensensor WS 2136-x
Deutsch
oder sogar abwechselnd von zwei Zeitzeichen-Sen-
dern. Das ist kein Gerätefehler. Wechseln Sie in diesem
Fall den Standort der Basisstation.
Das Wetter, z. B. ein starkes Gewitter, kann Empfangs-
störungen verursachen.
Es kann gelegentlich zu kurzzeitigen Abschaltungen
des Senders kommen, z. B. wegen Wartungsarbeiten.
Basisstation aufstellen
−Stellen Sie die Basisstation möglichst in Fensternähe
auf. Dort ist der Empfang in der Regel am besten.
Außensensor aufstellen
GEFAHR von schweren Verletzungen
−Bei der Wandinstallation dürfen am Mon-
tageort keine elektrischen Kabel, Gas- oder
Wasserrohre in der Wand verlegt sein.
Beim Bohren der Löcher besteht ansonsten
Stromschlaggefahr!
Der Außensensor verfügt über eine Aufhänge-Öse auf der
Rückseite.
−Stellen Sie oder hängen Sie den Außensensor an einen
Platz, wo er vor direkten Witterungseinüssen (Regen,
Sonne, Wind etc.) geschützt ist. Geeignete Standorte
sind z. B. unter einem Vordach oder in einem Carport.

20 Wetterstation mit Funk-Außensensor WS 2136-x
Über den Zeitzeichensender DCF77
Die in der Wetterstation integrierte Funkuhr erhält ihre
Funksignale vom Zeitzeichensender DCF77. Dieser strahlt
auf seiner Langwellenfrequenz von 77,5 kHz die genaue
und offizielle Uhrzeit der Bundesrepublik Deutschland aus.
Der Sender steht in Mainflingen bei Frankfurt am Main
und versorgt mit seiner Reichweite von bis zu 2000 km die
meisten funkgesteuerten Uhren West-Europas mit den er-
forderlichen Funksignalen.
Sobald die Basisstation mit Strom versorgt wird, schaltet
sie auf Empfang und sucht das Signal vom Sender DCF77.
Wurde das Zeitsignal in ausreichender Stärke empfangen,
werden im Display Datum und Uhrzeit angezeigt.
Die Basisstation schaltet sich mehrmals täglich ein und
synchronisiert die Uhrzeit mit dem Funksignal vom Sen-
der DCF77. Im Falle eines Nicht-Empfangs, z. B. bei einem
starken Gewitter, läuft das Gerät präzise weiter und schal-
tet dann zur nächsten vorgesehenen Zeit wieder automa-
tisch auf Empfang.
