Adels-Contact SMDflat 545 User manual

Montageanleitung
SMDflat 545
SMDflat 545
SMDflat 545
2.4
17
54.5
3.1 3.6
2.4
54.5
17
6
3.1 3.6
54.5
2.4
6
6
3.1 3.6
17
1. LEITERPLATTEN LÖTBILD
PCB layout
Emfohlener Lötpastenauftrag: >0,12 mm
Min. recommended stencil thickness: >0.12 mm
SMDflat 545
2. BESTÜCKUNGS- UND LÖTINFORMATION
Pick & place and soldering information
Prüföffnung Kontakttiefe: Ø 2,1 mm
Test opening contact depth: Ø 2.1 mm
Ansaugfläche: Ø 3,7 mm
Pick & place area: Ø 3.7 mm

ADELS-CONTACT ELEKTROTECHNISCHE FABRIK GMBH & CO. KG
Buchholzstraße 40-46 .51469 Bergisch Gladbach .+49 2202 9534-0 [e-mail] .www.adels-contact.de
4. LEITER LÖSEN
Wire release
1. Drücken
1. Push
2. Leiter herausziehen
2. Pull out the wire


08/2019

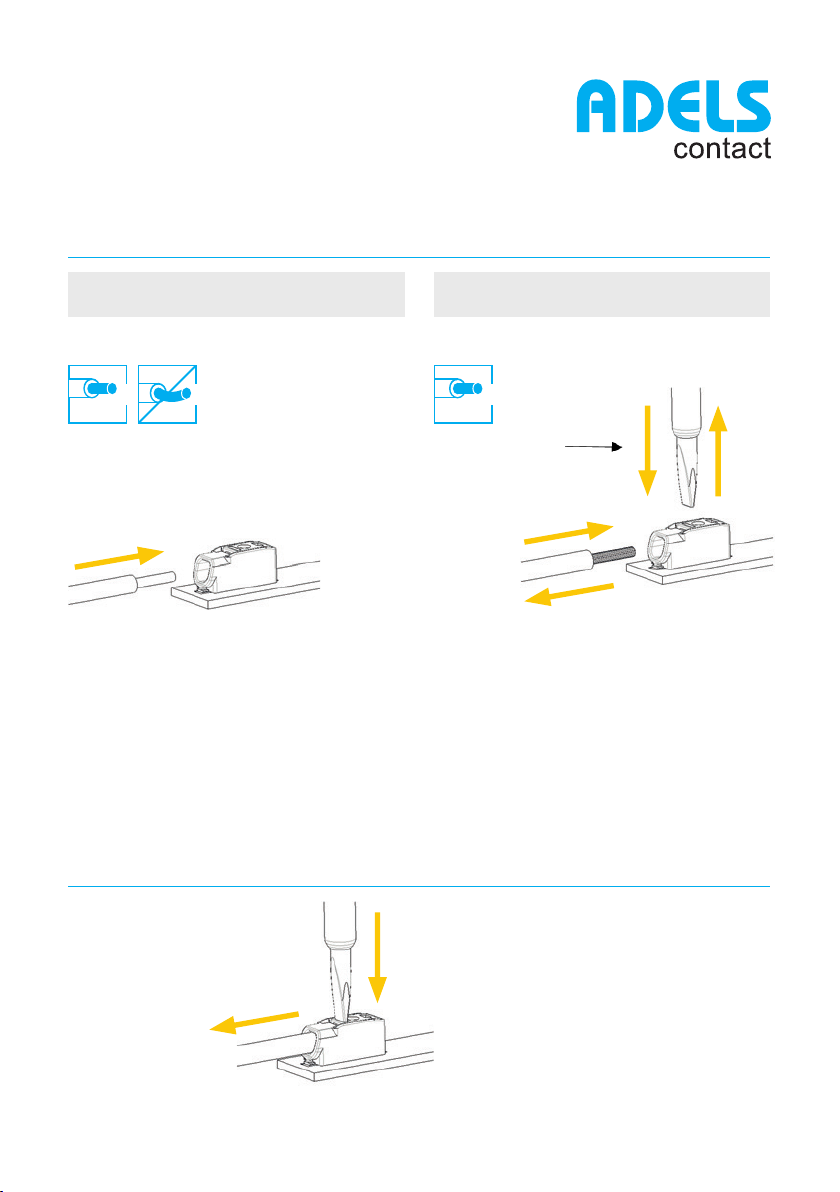

3. LEITER EINFÜHREN
Wire insertion
Eindrähtige und starre Leiter 0,2 – 0,5 mm²
Solid and rigit wires 0.2 – 0.5 mm²
Leiter bis zum Anschlag einführen
Insert wire to the back
Abisolierlänge
wire stripping length
Abisolierlänge
wire stripping length
Flexible Leiter 0,2 – 2,5 mm²
Flexible wires 0.2 – 2.5 mm²
1. Drücken
1. Push
2. Leiter bis zum Anschlag
einführen
2. Insert wire to the back
end
3. Lösen
3. Release
4. Leiter leicht in Axial-
richtung zurückziehen
4. Pull conductor back
slightly and in axial
direction




9 - 10 mm 9 - 10 mm
Schraubendreher
3 x 0,7 mm
Screw driver
3 x 0.7 mm
