ADURO H1 User manual

Version 1
Aduro H1 & H1 LUX
EN13240 - EN14785 - NS3058
aduro.dk / aduro.no / adurofire.de
adurofire.com / adurofire.se
Brugsvejledning
Bedienungsanleitung
User Manual
DK/NO (2-25)
UK (49-71)
DE (26-48)
Eldningsinstruktion
SE (72-92)

2
Tillykke med din nye Aduro hybridovn!
For at få mest mulig glæde og nytte af din nye Aduro H1 & H1 LUX er det vigtigt, at du læser
betjeningsvejledningen grundigt igennem, inden ovnen installeres og tages i brug. Fejl eller forkerte
indstillinger kan forårsage farlige forhold og/eller dårlig drift.
Har du brug for yderligere informationer, kan du læse meget mere på www.aduro.dk / www.aduro.no.
På indersiden af den nederste frontlåge kan du finde produktionsnummer, serienummer samt den 10-
cifrerede kode til Aduro Hybrid appen. Vi anbefaler, at du noterer disse numre i nedenstående felter inden
montering. Af hensyn til garantien og ved øvrige henvendelser er det vigtigt, at du kan oplyse
produktionsnummer og serienummer.
Produktionsnummer:
Serienummer:
Kode til Aduro Hybrid App:
God fornøjelse!
SÅDAN FÅR DU SUCCES MED DIN NYE HYBRIDOVN
På vores YouTube kanal ”Aduro Fire” kan du finde tips og tricks til
at få succes med din nye Aduro hybridovn. Vi viser dig, hvordan
du tænder korrekt op, hvordan du tjekker, om dit brænde er tørt og
meget, meget mere. Find os her og få det optimale udbytte af din
hybridovn.
DK/NO

3
1. Generelt
1.1 Godkendelser
Aduro H1 & H1 LUX opfylder de europæiske standarder EN13240, EN14785 samt Norsk standard NS3058
og er dermed godkendt til montering og brug i Europa. Produktionen er samtidig underlagt ekstern
kvalitetskontrol.
DoP (Declaration of Performance/Ydeevnedeklaration) kan downloades på www.aduro.dk/download /
www.aduro.no/download.
Aduro H1 & H1 LUX overholder desuden følgende direktiver: EMC DIRECTIVE 2014 30 EU, LVD
DIRECTIVE 2014 35 EU, 2006 42 Maskindirektiv. Wi-Fi-modulet er godkendt i henhold til CMIIT ID:
2016DP3252. Alle lokale bestemmelser, herunder dem, der henviser til nationale og europæiske standarder,
skal overholdes, når ovnen installeres.
1.2 Advarsler og sikkerhedsforanstaltninger
•Låg til pillesilo skal altid være lukket, mens ovnen er i drift, både med piller og brænde.
•Når ovnen bruges med brænde i perioder uden strøm (evt. ved strømsvigt), skal den løbende
overvåges, da sikkerhedssensorer ikke er aktive.
•Produktet skal opbevares tørt og må ikke udsættes for fugt.
•Afbryd strømmen til ovnen og vent til den er kold, inden vedligeholdelsesarbejde udføres (Undtaget
hurtig rengøring af brændehulen).
•Forkert brug eller manglende vedligeholdelse af produktet kan forårsage farlige situationer.
•Anbring ikke brændbare materialer på ovnen for at tørre. Hold brændbare materialer i sikker afstand
til ovnen i henhold til manualen.
•Den årlige vedligeholdelse af ovnen skal udføres af en autoriseret tekniker eller kvalificeret
personale ellers frafalder garantien.
•Installation, startbesøg, test og vedligeholdelse skal udføres af autoriseret og kvalificeret personale.
•Brug ikke produktet, hvis glasset er brudt.
•Sluk for produktet, hvis der opstår fejl eller funktionsfejl.
•Dørene på ovnen skal forblive lukkede, når de ikke anvendes.
•Brug kun træpiller i siloen / tanken. Vi anbefaler at anvende piller af en god kvalitet, som er godkendt
og opfylder de europæiske normer. Vores erfaring siger, at lyse piller brænder bedre end mørke
piller. Det er desuden vigtigt, at pillerne er tørre.
•Produktet skal være forsynet med et elektrisk system, der er udstyret med en effektiv
jordforbindelse.
•I tilfælde af skorstensbrand skal du slukke for ovnen, afbryde strømmen, lukke for lufttilførslen og
ikke åbne døren. Kontakt herefter myndighederne for at få hjælp.
•Denne ovn kan bruges af børn fra 15 år og op. Børn må ikke lege med ovnen. Børn uden tilsyn må
ikke udføre rengøring og vedligeholdelse.
•Personer med nedsat fysisk, sensorisk eller mental kapacitet kan bruge ovnen, hvis de har fået
vejledning eller instruktion om brug af ovnen på en sikker måde og forstår de involverede farer.
•Det er vigtigt at være opmærksom på, at alle lokale forordninger og regler, inklusive dem der
henviser til nationale og europæiske standarder, skal overholdes ved installation af ovnen.
•Eventuelle brændbare genstande skal opbevares i sikker afstand fra ovnen (se manualen).
•Brug kun det brændsel, der anbefales af Aduro A/S. Det er forbudt at anvende flydende brændstoffer
og bioethanol væsker til optænding af træ eller piller.

4
•Nogle af overfladerne på produktet kan blive meget varme (dør, håndtag, glas, røgrør osv.). Undgå
direkte kontakt med disse dele uden passende beskyttelsestøj eller egnede redskaber, såsom
handsker med termisk beskyttelse.
•Akkumulerede og uforbrændte piller i brændehulen efter "fejlagtig opstart" eller alarmer skal fjernes
før optænding igen. Kontroller, at hulen er ren og placeret korrekt, før du tænder op igen.
•Vi anbefaler, at der opsættes en brandalarm i rummet, hvor ovnen installeres.
Aduro A/S afviser ethvert ansvar for skader, direkte eller indirekte, på personer, dyr eller genstande - som
følge af manglende overholdelse af bestemmelserne i manualen, især advarsler vedrørende installation,
brug og vedligeholdelse af ovnen.
Ansvaret for ukorrekt brug af produktet bæres fuldstændigt af brugeren og fratager producenten ethvert
civilretligt og strafferetligt ansvar. Ændring af produktet eller uautoriseret udskiftning af reservedele kan være
farlig for din sikkerhed og fratager Aduro A/S ethvert civilretligt og strafferetligt ansvar.
1.3 Tekniske data
Aduro H1 & H1 LUX
Data
Nominel effekt
7,0 kW træ / 6,8 kW piller
Opvarmer
20-140 m² / 2-9 kW. Brændeovn 3-9 kW / Pilleovn 2-
7 kW
Røgafgang
Ø15 cm top/bag
Friskluftstilslutning
Ø7,8 cm udvendig
Mål (HxBxD)
120 x 50 x 50,8 cm
Højde røgstuds over gulv, topafgang
117 cm
Afstand fra centrum røgstuds til bagkant ovn
25 cm
Vægt
135 kg
Materiale
Pladejern
Brændsel
Træ, træbriketter og træpiller Ø6 mm, max længde
40 mm. Piller i ENplus A1 kvalitet.
Brændelængde max.
39 cm
Konvektionsovn
Primær, sekundær og tertiær lufttilførsel
Rudeskyl
Askeskuffe
Keramisk el-tænder
Virkningsgrad v. Nominel effekt
81% brændeovn / 87% pilleovn
Energieffektivitetsindeks
119,6
Energieffektivitetsklasse
A+
Skorstenstræk
Ifølge EN13240: Konstant træk på 12 PA –se afsnit
4.1 for yderligere information.
Maksimal afbrændingsmængde per time:
- Træ
- Snegl ydelse –træpiller pr. time
Ca. 3,1 kg
Ca. 1,5 kg
Varmeeffekt i bygninger med
- Optimal isolering
- Gennemsnitlig isolering
- Dårlig isolering
150 m2
100 m2
60 m2

5
Eltilslutning
230V / 50Hz
Kapacitet pillebeholder
Ca. 15 kg
1.4 Hjemtransport
Ved hjemtransport af ovnen skal den stå lodret op. Emballagen skal bortskaffes i henhold til nationale
bestemmelser vedr. bortskaffelse af affald.
2. Installation af hybridovnen
Du må gerne selv installere din hybridovn –vi anbefaler dog at tage din skorstensfejer med på råd. Det er
vigtigt at være opmærksom på, at alle lokale forordninger og regler, inklusive dem, der henviser til nationale
og europæiske standarder, skal overholdes ved installation af ovnen. Vær desuden opmærsom på, at
isoleringssten og røglederplade i stål sidder korrekt. Du kan også søge råd om installation hos din
forhandler. Husk, at det er dig, der har ansvaret for, at gældende regler overholdes.
SPESIELT FOR NORGE: Installasjon av nye ildsteder meldes til lokale bygningsmyndigheter. Huseier står
selv ansvarlig for at alle krav til sikkerhet er ivaretatt på en forskriftsmessig måte og er forpliktet til å få
installasjonen inspisert og sikkerheten bekreftet av en kvalifisert kontrollør. Lokalt feiervesen må informeres
dersom installasjonen medfører endret feiebehov.
Prøvningsattest
Prøvningsattesten (se side 25) er din sikkerhed for, at ovnen opfylder miljøkrav og lovbestemmelser i
henhold til Brændeovnsbekendtgørelsen, der trådte i kraft 1. juni 2008, og som sidenhen er blevet skærpet.
Når skorstensfejeren godkender din installation, skal han samtidig underskrive attesten. Prøvningsattesten
skal opbevares af ejeren og følge ovnen i hele dens levetid.

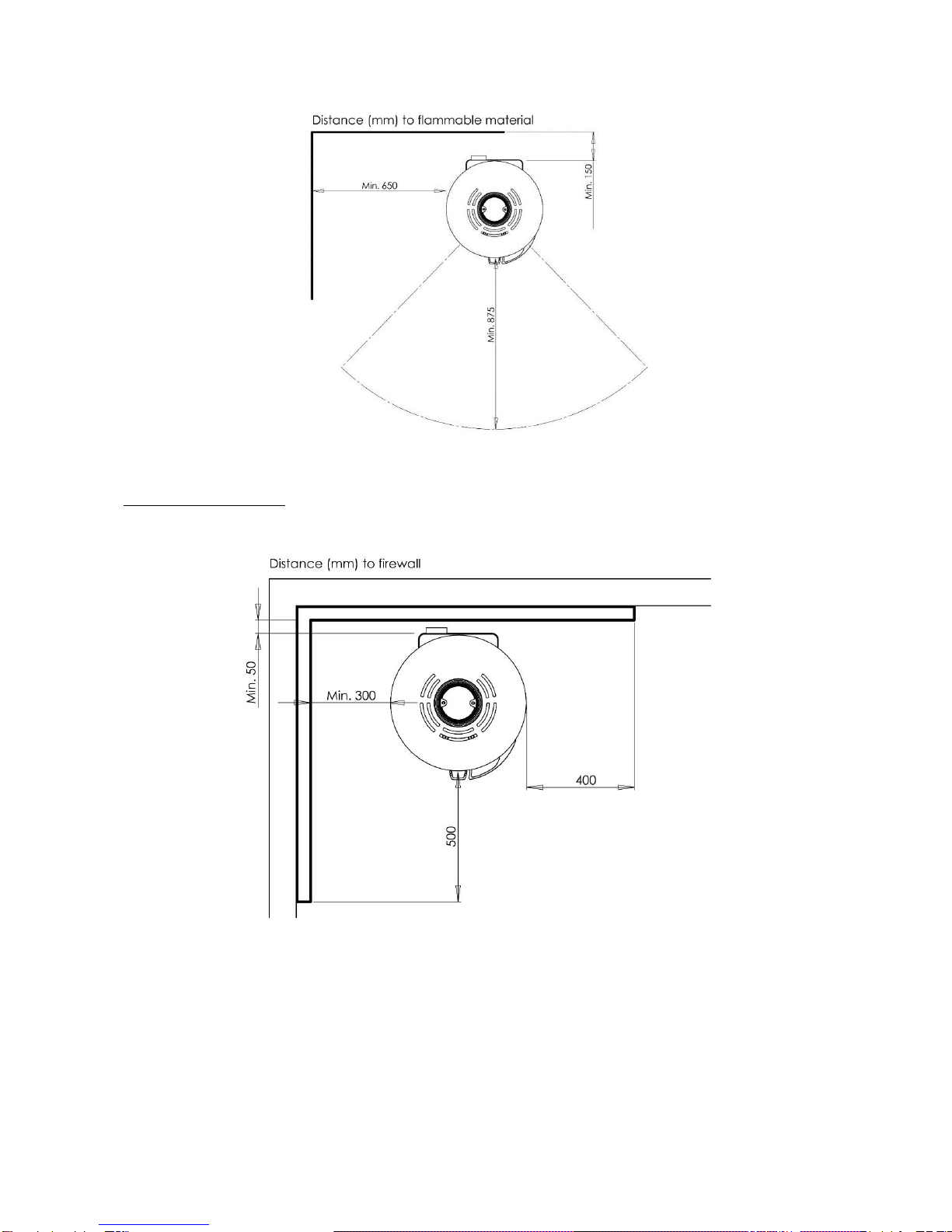

2.1 Ovnens placering / afstandskrav
Kun når ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Se nedenstående skema og
illustration:
Afstand til brændbart materiale
Bag ovn
Ved siden af ovn
Møbleringsafstand foran ovn
15 cm
65 cm
87,5 cm
Hybridovnen må først tages i brug, når den er godkendt af den lokale
skorstensfejer.

6
SPESIELT FOR NORGE: Ved plassering mot forskriftsmessig brannmur skal avstanden minimum være 5
cm bak og 30 cm til siden (se illustrasjon):
For at sikre adgang til inspektionsåbninger og luft til forbrændingen skal der altid være minimum 8 cm
afstand til væggen bagud og 60 cm til siden. Man må dog være forberedt på at afmontere røgrør og dreje
ovnen ved det årlige rengøringseftersyn og ved vedligeholdelse.
Ønsker du at placere din hybridovn på et brændbart materiale som f.eks. trægulv eller gulvtæppe, er det
nødvendigt med et ikke-brændbart underlag. Gulvpladens størrelse afhænger af ovnens størrelse og skal
minimum dække 30 cm foran ovnen og 15 cm til hver side målt fra indfyringsåbningen.

7
SPESIELT FOR NORGE: I Norge er det ikke et krav, at golvplattan skal dekke 15 cm till var sida. Vi
anbefaler imidlertid, at golvplattan minimum dekker 5-10 cm till sidan.
2.2 Rørtilslutning
Aduro H1 & H1 LUX er fra fabrikken monteret med røgafgang i toppen. Ønskes røgafgang bagud tages den
runde plade af bagpladen øverst bag på ovnen, og derefter byttes røgstudsen (der sidder ved topafgangen
oven på ovnen) med dækpladen (der dækker bagudgangen). Topafgangen afsluttes med en pynteplade,
som ligger i askeskuffen. Mellem røgrør og røgstuds anbefaler vi at lægge en tynd pakning. Til Aduro
brændeovne anvendes et indvendigt røgrør med en diameter på 150 mm. Aduro H1 & H1 LUX er typetestet
med et uisoleret røgrør på minimum 100 cm.
Vær opmærksom på, at Bygningsreglement skal overholdes, herunder at røgrøret skal CE-mærkes og at
afstandskrav for røret til brændbart materiale skal respekteres.
2.3 Tilslutning til muret skorsten
Hvis hybridovnen skal tilsluttes en muret skorsten, benyttes bagudgangen eller et buet røgrør via
topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med
pejsemørtel. Herefter placeres ovnen, og røgrøret sættes på plads. Der lægges en tynd pakning mellem
røgrør og murbøsning for at tætne samlingerne. Røgrøret skal gå ind i murbøsningen, men må ikke gå ind
og blokere for åbningen i skorstenen (se illustrationer nedenfor):
Læs eventuelt mere om de danske regler i ”Bygningsreglement for småhuse” udgivet af Byggestyrelsen.
Hybridovnen kan tilsluttes til en skorsten med flere påmonterede varmekilder.
Brændeovnen skal installeres på et gulv med tilstrækkelig bæreevne. Hvis den
eksisterende konstruktion ikke opfylder denne forudsætning, skal der foretages
passende foranstaltninger (fx belastningsfordelende plade) for at opnå dette.
X

8
2.4 Ekstern lufttilførsel
Alle brændeovne har brug for konstant tilførsel af luft for at sikre
en ren og effektiv forbrænding. Dette er ofte et problem i moderne
energieffektive huse, som er meget tætte. Derfor er Aduro H1 &
H1 LUX udstyret med ekstern lufttilførsel, hvor luften til
forbrændingen tilføres udefra og direkte ind i ovnen. Aduro H1 &
H1 LUX kan tilføres forbrændingsluft via en kanal udefra, som
tilsluttes studsen bag på ovnen. Den luftmængde, der bruges til
forbrændingen, er ca. 25 m3/h.
Studsen på hybridovnen har en udvendig diameter på 78 mm, så
der skal bruges et rør med en diameter på 80 mm. Ved en
rørføring på over en meter skal rørdiameteren øges til 100 mm,
og en tilsvarende større vægventil vælges. I varme rum skal
kanalen kondensisoleres med 30 mm mineraluld, der udvendigt forsynes med fugtspærre (byggeplast). I
gennemføringen er det vigtigt at tætne mellem røret og væggen med tætningsmasse. Brug eventuelt det
komplette Aduro friskluft kit.
2.5 Aduro Hybrid App
Du kan styre Aduro H1 & H1 LUX på tre måder:
1. Via betjeningspanelet på ovnen.
2. Via appen Aduro Hybrid 1 og ovnens Wi-Fi-modul ”Aduro” i umiddelbar nærhed af ovnen.
3. Via appen Aduro Hybrid 1, når ovnens Wi-Fi-modul er forbundet til husets router, og ovnen er på
clouden. Når ovnen er på Aduro Cloud, kan den betjenes på lang afstand.
Appen Aduro Hybrid 1 er gratis og kan downloades i App Store eller Google Play. Appen gælder til iOS
modeller fra 6 (iPhone 6 eller nyere) og Android versioner fra 5.1 eller nyere.

9
Opsætning af app
1. Tilslut ovn til el (jf. punkt 2.6).
2. Download appen Aduro Hybrid 1 i enten Google Play (Android) eller App Store (Apple).
3. Følg instruktionerne i vejledningen på appen eller inde på vores hjemmeside www.aduro.dk/aduro-
hybrid. Gå derefter ind under ”Ofte stillede spørgsmål” og ”Tilslutning til Wi-Fi”.
4. Serienummer til styring (5-6 cifre) og kodeordet til appen (10 cifre) findes på mærkatet på indersiden
af nederste frontlåge til pillebeholderen. Det ser således ud:
5. Software og app er nu opdateret til nyeste version.
6. Du er nu forbundet og kan betjene ovnen ved hjælp af app´en
Appens funktioner
Appen har flere funktioner at vælge imellem: varmeniveau, ønsket rumtemperatur samt funktionen
”urstyring”. Urstyring gør det muligt at planlægge, hvordan ovnen skal køre i løbet af ugen.
På appens forside kan man på skærmbillederne se:
1. Driftstilstand
2. Varmeniveau
3. Røgtemperatur

10
4. CO-niveau (Sikkerhedsmåling, der måler, om der kommer røg bagud i systemet). Grøn bjælke er
OK. Hvis niveauet når gult niveau, sænker Hybridovnen varmeniveauet til 1. Nås rødt niveau slukkes
ovnen.
CO-sensoren sidder ved pilleskakten og skal sikre, at der ikke fyres med utilstrækkeligt skorstenstræk. Nogle
gange kan CO-sensoren påvirkes af pillerne. I nogle pilleposer er der et højt niveau af CO, som godt kan
påvirke sensoren op til 24 timer efter, at pillerne er fyldt på. Hvis dette problem opstår, kan man åbne lågen
til pillesiloen og tilføre frisk luft til rummet indtil CO-niveauet er faldet.
2.5.1 Wi-Fi-tilslutning
Det er vigtigt, at der er en stærk og stabil Wi-Fi-dækning, der hvor Aduro H1 & H1 LUX ovnen er installeret.
Er dækningen ikke god, kan det være vanskeligt at forbinde ovnen til routeren og dermed udnytte
cloudløsningen og der kan forekomme ustabil forbindelse.
Vi anbefaler, at der er en Wi-Fi-signalstyrke med 3 ud af 3 ”buer” eller 4 ud af 4 . Din telefon/ tablet
skal være tilsluttet dit lokale Wi-Fi. Har du vanskeligheder med at styre ovnen igennem mobilen, kan dette
skyldes, at mobilen har et styringsystem, som ikke lever op til vores krav (Se punkt 2.5). Kan du styre ovnen
via mobilen, men ikke koble ovnen til Wi-Fi-routeren, skyldes det, at routeren er for gammel og har for svagt
signal. Vi anbefaler derfor, at du køber en ny router, som har et stærkt signal og en Wi-Fi-forstærker, der er
placeret et sted imellem routeren og ovnen.
Virker andre elektroniske aparater fint i huset, men Hybridovnen ikke kan forbindes, så skyldes det, at
hybriden kræver mere Wi-Fi-signal styrke end andre elektroniske aparater.
2.6 Elektrisk tilslutning
Aduro H1 & H1 LUX bliver leveret med ca. 1,5 meter ledning med et Euro-stik, som skal tilsluttes 230 volt
/ 50 Hz stik. Strømforbruget ved drift er ca. 33 Watt. Ledningen skal placeres, så den ikke har kontakt med
varme overflader eller spidse genstande.
2.7 Registrer din hybridovn på Aduro Cloud
Vi anbefaler, at du registrerer din hybridovn på vores cloud www.adurocloud.com, så snart din ovn er
tilsluttet til din Wi-Fi router. Ved at registrere din ovn får du direkte adgang til samt overblik over din ovns
data –hvad den gør, hvordan den brænder (grafer, statistikker, indstillinger) osv. Når du registrerer din ovn,
hjælper du ikke blot dig selv. Du hjælper også os og montøren, hvis du skulle opleve problemer med ovnen
eller i forbindelse med det årlige servicebesøg fra en professionel. I vores kundeserviceunivers Aduro
Kundeservice kan du finde en vejledning til at logge på clouden. Du tilgår Aduro Kundeservice her.
På vores hjemmeside www.aduro.dk/aduro-hybrid finder du mere info om,
hvordan man opsætter Wi-Fi korrekt. Under menupunktet ”Ofte stillede
spørgsmål” finder du fanen ”tilslutning til Wi-Fi”.

11
3. Fyring i brændeovnen
Du kan vælge at tænde din brændeovn med træpiller alene, eller manuelt med træ –eller en kombination,
hvor du lægger træ i brændkammeret og bruger pillerne til at antænde træet.
Vigtige sikkerhedsoplysninger
•Aduro H1 & H1 LUX bliver varm under brug, og der skal derfor udvises fornøden forsigtighed.
•Opbevar aldrig letantændelige væsker som benzin i nærheden af brændeovnen
•Anvend aldrig letantændelige væsker til at antænde brændet i brændeovnen.
•Tøm aldrig askeskuffen, når brændeovnen er varm. Der kan ligge gløder i askeskuffen i op til 24
timer efter, at ilden er gået ud. Vent derfor med at tømme askeskuffen til du er sikker på, at der
ingen gløder er i asken.
•Lågen skal være lukket, mens brændeovnen er i brug. Kun de første minutter under optænding
kan lågen stå på klem.
•Pillefunktionen stopper, hvis døren åbnes.
•Lægges der brænde i en varm ovn, skal man altid åbne for primærluften og sikre sig, at træet
antænder indenfor 2-3 minutter. Antænder brændet ikke, skal man lægge nogle
optændingsprodukter ind og antænde dem manuelt.
•I tilfælde af skorstensbrand: luk alle spjæld på brændeovnen og ring til brandvæsenet.
3.1 Luftspjæld
Brændeovnen er forsynet med et spjæld under lågen, som regulerer luften i forbindelse med forbrændingen:
primær-, sekundær- og tertiærluft. Primærluft bruges i starten til at få bålet i gang, sekundærluften holder
bålet ved lige, og tertiærluften sikrer, at røggasserne afbrændes. Der skal altid tilføres sekundær- og
tertiærluft, mens der fyres i brændeovnen. Bruger man ovnens pillefunktion, anbefaler vi, at dette luftspjæld
altid er skubbet helt ind, da vores erfaring siger, at pillerne brænder mest optimalt på denne måde.
Med luftspjældet kan du tilpasse brændeovnen til skorstenstrækket og den varmeeffekt, som du ønsker. Jo
længere spjældet er trukket ud, jo mere luft tilføres og jo kraftigere forbrænding opnås. Når spjældet trækkes
helt ud, tilføres der maksimal luftmængde. På nedenstående illustration kan du se, hvor meget luft, der
tilføres ved de forskellige spjældindstillinger. Brug lågekant til at aflæse position for lufttilførsel:
1: Primær, sekundær og tertiær lufttilførsel er helt
åben. Denne position kan fastholdes ved brug af
Aduro nøglen, som sættes i spænd i de to huller.
2: Primær lufttilførsel er lukket, sekundær- og
tertiær lufttilførsel er helt åben.
3: Primær lufttilførsel er lukket, sekundær
lufttilførsel er halvvejs lukket og tertiær lufttilførsel
er helt åben
4: Primær og sekundær lufttilførsel er lukket, og
tertiær lufttilførsel er helt åben
5: Regulator er skubbet helt ind. Al lufttilførsel er
lukket (dette er position ved forbrænding af
træpiller).

12
3.1.1 Sekundærluft
Brændeovnen fungerer under normale omstændigheder med sekundærluften mellem 60 % og 100 % åbent
(dvs. spjældet skubbet ind til mellem position 2 og 3). Du må aldrig lukke så langt ned for luftspjældet, at
flammerne går ud. Der skal altid være synlige flammer for at opnå en ren og effektiv forbrænding. For lav
lufttilførsel kan føre til dårlig forbrænding, høje emissioner og en dårlig virkningsgrad.
Hvis du ønsker at betjene ovnen med laveste ydelse –dvs. omkring 3 kW –skal du lukke sekundærluften
næsten helt 45 minutter efter, at træet er fyret ind. På dette tidspunkt er der kun få flammer, og ovnen kan
brænde rent ved hjælp af tertiærluften bagerst i brændkammeret.
3.1.2 Primærspjæld
Når du lægger nyt træ ind, skal der åbnes for primærspjældet nederst under lågen, indtil ilden har fået rigtig
fat. For at udnytte brændslet optimalt kan du vente med at lægge nyt træ på, indtil glødelaget er så lille, at
det er nødvendigt at åbne for primærspjældet i ca. 2 min. for at få ild i de nye brændestykker.
For at reducere risikoen for at der kommer aske ud af ovnen, når lågen åbnes for indfyring af nyt træ, er det
en god ide at åbne primærspjældet nederst under lågen ca. 1 minut før, at lågen åbnes. Dette resulterer i
øget træk gennem ovnen.
3.2 Aduro-tronic
Den patentanmeldte automatik Aduro-tronic er en manuel betjent mekanisk
opstartsanordning, der virker uden tilslutning af strøm, og som automatisk regulerer
forbrændingsluften og sikrer optimal forbrænding. Du skal således kun tænke på at
lægge tørt træ i ovnen og aktivere automatikken. Derefter klarer Aduro-tronic
resten, og du kan nyde flammerne, en ren forbrænding og op til 40 % mindre
brændeforbrug. Læs mere på www.aduro.dk / www.aduro.no.
Hvis du overfyrer brændeovnen og afbrænder mere end ca. 3,1 kg træ i timen, er
der risiko for, at lakken på ovnen misfarves og senere falder af. Ovnen kan
senere efterlakeres, men det er ikke omfattet af producentens garanti. Ligeledes
er andre skader på ovnen, der skyldes overfyring, ikke dækket af garantien.

13
3.2.1 Sådan betjenes Aduro-tronic
Ved optænding med brænde alene
Ved første optænding af brændeovnen skal der tilføres maksimal mængde
primærluft for at antænde bålet. Derfor skal primærspjældet holdes
”tvangsåbent”. Dette gøres ved at trække primærspjældet helt ud og
dernæst sætte den medfølgende Aduro-nøgle i klemme (se illustration).
Når ovnen er varm, og der er skabt et glødelag i bunden af
brændkammeret, kan Aduro-tronic sættes i automatikposition, dvs., at
Aduro-nøglen fjernes. Alternativt kan du lade lågen stå på klem de første
minutter af optændingsfasen (uden nøgle).
Ved indfyring
Hver gang, der lægges nyt træ ind i brændeovnen, skal der tilføres
primærluft i en nøje afmålt mængde de første minutter. Det er dog også
vigtigt, at primærluften ikke tilføres i for lang tid. Dette er nødvendigt for at
sikre en optimal forbrænding. Du aktiverer automatikken ved at trække primærspjældet ud, hver gang der
lægges brænde ind. Aduro-tronic automatikken vil derefter lukke spjældet gradvist efter den
forprogrammerede tid.
Regulering af Aduro-tronic automatikken
Automatikken er forudindstillet, så primærluften lukker i løbet af ca. 6 minutter. Denne indstilling er brugt
under test af brændeovnen på Teknologisk Institut med en standard skorsten, brænde i ”standard” størrelse
(længde ca. 30 cm, tykkelse ca. 10x10 cm) og med maksimal fugtighed på 18 %. I praksis kan disse forhold
dog ændre sig. Derfor har du mulighed for at indstille Aduro-tronic automatikken til lige netop dine forhold.
Ønsker du, at primærluften skal lukke lidt langsommere (fx hvis du har lidt mindre skorstenstræk, hvis dit
brænde er lidt større, eller hvis du ønsker lange intervaller imellem indfyringerne), kan du justere skruen på
frontsiden af styringsbeslaget med en lille unbraconøgle, så lukningen sker langsommere. Hvis skruen
drejes til højre forlænges lukketiden og skrues den mod venstre afkortes lukketiden.
3.3 Hvordan tænder jeg op i min hybridovn?
Det kan ske, at røglederpladen i metal falder af under transport. Inden du
tager ovnen i brug, bør du derfor tjekke, at røglederpladen sidder rigtigt
(på krogene eller fastspændt i boltene afhængigt af model) for at opnå
optimal forbrænding og forhindre sod på glasset.
Hvis du kun ønsker at anvende Aduro H1 & H1 LUX med træ, har
hybridovnen et spjæld (se illustration herunder), hvor du manuelt kan
lukke for luften til pilleforbrændingen. Når dette spjæld er lukket, virker
pillefunktionen ikke. Dette spjæld er monteret, da man må lukke for luften
til pilleforbrændingen for at få den mest optimale forbrænding af
træstykker. Anvender man Aduro H1 & H1 LUX med både træ og piller,
skal dette spjæld være åbent (trukket frem).

14
3.3.1 Første optænding
Under første optænding, som bør foretages med ca. 1 kg træ, er det en god ide at lade lågen stå på klem.
Den må ikke lukkes, før ovnen er kold. Dette bør gøres for at forhindre, at pakningen klistrer fast i malingen
på selve ovnen.
De første gange brændeovnen anvendes, kan der forekomme røg og lugtgener fra brændeovnen, hvilket er
ganske normalt. Dette skyldes, at den varmefaste maling hærder. Sørg derfor for tilstrækkelig udluftning i
denne periode. Det er ligeledes vigtigt at fyre forsigtigt de første 2-3 gange, da brændeovnen herved kan
udvide sig langsomt.
Desuden bør du være opmærksom på, at ovnen under opvarmning og nedkøling kan give „klikkelyde“, som
når du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsættes
for.
3.3.2 Manuel optænding med træ
Optændingen er meget afgørende for en hurtig og effektiv start på forbrændingen.
1. Træk spjældet nederst under lågen helt ud, så primær-, sekundær- og tertiærlufttilførsel er helt åben.
2. Læg et kløvet stykke træ på tværs i brændkammeret og placer to optændingsprodukter op ad træet.
Tænd produkterne og læg hurtigt et nyt stykke kløvet træ tæt op af dem samt et par små stykker træ
på tværs ovenpå. Der skal kunne komme luft til optændingsprodukterne samtidig med, at
træstykkerne skal ligge tæt og ”varme” hinanden.
3. Hold lågen ca. 1 cm på klem, indtil glasset er så varmt, at du ikke længere kan røre det. Luk herefter
lågen. Når der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst
under lågen.
3.3.3 Hvordan påfylder jeg piller?
Placer den medfølgende tragt i åbningen til pillemagasinet og understøt den med lågen. Pillerne fordeles
med en ildrager/ pind i magasinet for at udnytte hele kapaciteten (ca. 15 kg piller).
Ved første optænding skal sneglene fyldes med træpiller:
Åbn lågen til brændkammeret og løft ”brændehulen” ud (den sorte
støbejernskegle med Aduro logo), så du kan se ned til træpillerne. Luk
lågen igen. Hold SNEGLE-knappen inde, og sneglene vil starte transport
af træpillerne (kun ved tilstand OFF gul lampe). Efter ca. 12 minutter,
hvor du holder SNEGLE-knappen inde, er sneglerøret fyldt op med
træpiller. Når træpillerne er ca. 2 cm under sneglerørets øverste kant,
giver du slip på SNEGLE-knappen. Indsæt herefter ”brændehulen”, så
den slutter tæt til bunden, og luk lågen. Under punkt 5 findes oversigt
over de forskellige alarmer.
Betjeningsgreb bliver varme under brug. Anvend derfor den medfølgende
handske til betjening af ovnen.

15
3.3.4 Optænding med træpiller
Tryk på ON/OFF knappen og vent til ”ON”lampen lyser med en konstant grøn farve. Optændingen starter nu
automatisk, og pillebrænderen vil gå i gang. Når ovnen tænder op, vil brændkammeret blive fyldt med røg,
indtil tændingen starter. Der vil komme flammer efter ca. 6 minutter, og der er normal drift efter 15-20 min.
Ved ca. 90 grader C røgtemperatur skifter ovnen fra opvarmningstilstand til tilstanden ”Drift Normal” og
forsætter med den effekt, den sidst blev indstillet til. Du kan manuelt skifte mellem tre varmetrin uden brug af
appen ved at trykke på logoet af en snegl, som er placeret lige under ON/OFF knappen på displayet.
•Trin 3 (100% drift): ”ON lampe ”lyser konstant grønt.
•Trin 2 (50% drift): ”ON Lampe” blinker hurtigt grønt.
•Trin 1 (10% drift): ”ON Lampe” blinker langsomt grønt
Når du vil slukke for pillebrænderen, trykker du på ON/OFF knappen. Man kan også vælge at tænde og
slukke via appen.
Pilleforbrændingen kan brænde op til 24 timer på et fyldt pillemagasin ved trin 1, 12 timer ved trin 2 og 8
timer ved trin 3. Ovnen kan i princippet bruges døgnet rundt, hvis der påfyldes piller i tide.
3.3.5 Optænding med træ og piller på samme tid
Kold ovn
Læg tørt brænde ind i brændkammeret –ligesom hvis du vil starte ovnen manuelt (jf. punkt 3.3.1) –dog
uden optændingsbriketter. Herefter optændes med piller som pkt. 3.3.2. Det vil være en fordel, at du starter
med lukket spjæld, indtil der er bål i pillebrænderen. Herefter kan du åbne spjældet for at lette optænding af
brændet. Når brændestykkerne er godt antændt, og røgtemperaturen er ca. 280 grader C, stopper
pilleforsyningen automatisk.
Ovn i pilledrift
Når ovnen er i pilledrift, kan du altid påfylde træstykker –du skal dog altid huske at lukke lågen indenfor 3
minutter. Åbn lågen forsigtigt, hvorefter pillefremføringen stopper og ALARM lyser rødt. Påfyld brænde i
korrekt kvalitet og respekter MAX load linjen. Luk lågen igen. Ovnen fortsætter nu
afbrændingen af piller. Når brændestykkerne er godt antændt, og røgtemperaturen er ca.
280 grader C, stopper pilleforsyningen automatisk. Herefter går ovnen i tilstand
TRÆFYRING.
Bruger du funktionen ”Varmeniveau” på appen, og ønsker du, at ovnen skal starte
automatisk igen på piller, når træet er gået ud, kan du give ovnen besked om dette med et
Brændehule

16
klik på knappen (se illustration). Ovnen vil nu stå på standby og afvente en røgtemperatur på under 100
grader, inden den tænder op igen. Bruger du derimod funktionen ”Ønsket Rumtemperatur” vil ovnen starte af
sig selv igen, når røgtemperaturen er under 100 grader.
VIGTIGT!
Hvis lågen til brændkammeret er åben mere end 3 minutter, lukker pilleforbrændingen ned og skal startes
igen med tryk på ON/OFF. Ovnen starter først, når røgtemperaturen kommer under 100 grader C. Hvis
ovnen blinker grønt ON, betyder det, at ovnen starter, men afventer røgtemperatur under 100 grader C.
Når du vil slukke for træpillebrænderen, trykker du på ON/OFF knappen. Hvis du åbner ovnens låge under
drift vil den røde ALARM lampe lyse. Hvis du lukker lågen indenfor 3 min. går træpillebrænderen
automatisk tilbage til ON tilstand.
3.4 Hvordan fyrer jeg i min brændeovn?
Brændeovnen med træfyring er beregnet til intermitterende forbrænding. Dette betyder, at hver påfyring
brændes ned til gløder, før der genpåfyres.
For at få den bedste forbrænding skal du regulere effekten/varmemængden med brændslet. Små stykker
brænde giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivet
mere gas. Dernæst afgør mængden af træ i brændkammeret også forbrændingen. Den bedste forbrænding
opnås ved at lægge to stykker træ ind. Ønsker du dog en høj effekt, kan du lægge mere træ på. Den ideelle
varmeydelse opnås ved at påfyre ca. 1,5 kg træ pr. time, fordelt på 3 stykker træ af ca 21 cm i længden.
3.5 Hvilket brændsel er egnet til fyring?
3.5.1 Træ og træbriketter
Vi anbefaler at bruge kløvet løvtræ, der har været opbevaret mindst 1 år udendørs under tag. Træ, der
opbevares indendørs, har tendens til at blive for tørt og dermed afbrænde for hurtigt. Vi anbefaler, at du
fælder træet om vinteren, da meget af fugtigheden i træet her er trukket ned i rødderne. For at opnå optimal
afbrænding må træets fugtighed ikke overstige 18 %, hvilket svarer til ca. et års opbevaring udendørs under
tag. Træets fugtighed kan måles ved hjælp af en fugtmåler eller ved at smøre opvaskemiddel i den ene ende
af træet og puste i den anden ende. Hvis træet er tørt nok, vil der komme sæbebobler. Træet kløves i stykker
med en diamater på ca. 10 cm og en brændelængde på max 39 cm. Ved anvendelse af for fugtigt træ
reduceres ovnens virkningsgrad betydeligt, der dannes glanssod og partikelemissionen øges.
Det er forbudt at afbrænde lakeret træ, imprægneret træ, spånplader, papir og andet affald. Afbrænding af
disse materialer skader både miljøet, brændeovnen og dit helbred. Fossile brændsler må ikke anvendes.
Brændehulen må ikke tages ud under fyring –hverken med træ eller piller
(bortset fra når man udfører en hurtig rengøring under brændehulen og
skraber aske og slagger væk). Der må aldrig anvendes træ med søm og andre
genstande, der kan ødelægge de snegle, der transporterer træpillerne. Du må
aldrig placere piller i brændkammeret. Piller må kun tilføres ovnen via pillesilo.

17
3.5.2 Piller
Du kan udelukkende anvende Ø6 mm piller med en max længde på 40 mm –type ENplus kvalitet A1. Vi
anbefaler, at du anvender træpiller af god kvalitet –og gerne lyse frem for mørke piller. Træpillekvaliteten har
direkte indflydelse på ovnens støjniveau, virkningsgrad og renseinterval.
Du kan læse mere på www.aduro.dk/aduro-hybrid under menupunktet ”Træpiller”.
4. Skorstenen
Den optimale forbrænding opnås ved et konstant skorstenstræk på 10-14 Pascal (Pa) målt i røgrøret over
ovnen (hvis du har installeret en røgsuger). Med et naturligt træk (hvis du ikke har en røgsuger installeret) vil
skorstenstrækket dog være mellem 18-25 Pa under optimale forhold. Der er mange faktorer, der påvirker
skorstenstrækket, blandt andet temperaturen udenfor, vindstyrke og omkringliggende bygninger. Skorstenen
skal være så høj, at trækforholdene er i orden. Hvis det anbefalede skorstenstræk ikke opnås, kan der opstå
problemer med røg ud af lågen ved fyring.
Data til beregning af skorsten
Træ
Røgtemperatur målt ved [20C]
273
Chimney draft at testing power [mbar]/[Pa]
0,13/13
Røggasmasseflow [g/s]
5,7
4.1 Dårligt træk i skorstenen
Hvis skorstenen er for lav, utæt eller mangelfuldt isoleret, kan der opstå problemer med skorstenstrækket
(lad skorstensfejeren vurdere det). Skorstenstrækket skal være tilstrækkeligt under optænding med en kold
ovn/skorsten for at sikre en tilfredsstillende forbrænding og forhindre røgudslip. Vi anbefaler derfor et
skorstenstræk på 5 Pa i optændingsfasen.
Når optændingen lykkes, og temperaturen stiger, er det vigtigt, at skorstenstrækket når et stabilt niveau
mellem 18-25 Pa (1 time efter optænding), når ovnen/skorstenen er varm. Det er vigtigt at opnå et træk
mellem 18-25 Pa i varm tilstand for at opnå en ren og optimal forbrænding og undgå problemer som
pilleophobning og røgudslip. Vi anbefaler, at du måler skorstenstrækket i kold tilstand samt i varm tilstand 1
time efter optænding.
I praksis svinger trækket i skorstenen dog rigtig meget –specielt i kold tilstand. Derfor er den bedste
indikation af skorstenstrækket at måle den i varm tilstand. Hvis skorstensfejeren vurderer, at trækket er
i orden, og du stadig har problemer med optændingen i ”træmode”, kan du prøve at forlænge
optændingsfasen ved at bruge flere tynde optændingspinde samt 1-2 optændingsprodukter, så skorstenen
varmes godt igennem. Skorstenen trækker først optimalt, når den er varm. Når der er dannet glødelag,
fyldes 2-3 stykker tørt, kløvet brænde på.
I ”pillemode”vil ovnen ikke kunne tænde, hvis der ikke er træk i skorstenen. Ovnen vil her give en alarm. I
dette tilfælde kan du resette alarmen og forsøge igen. Vil ovnen stadig ikke tænde, kan du varme skorstenen
op ved at tænde manuelt op i ovnen med pinde/træ, som beskrevet ovenfor –og derefter starte ”pillemode”.

18
Kan der ikke etableres et tilstrækkeligt naturligt skorstenstræk, kan du montere en røgsuger på skorstenen,
fx Aduro DraftOptimizer.
4.2 Skorsten og røg
Hvis du oplever, at der kommer røg ud af ovnen eller ud af den første del af røgrøret, kan dette skyldes
skiftende vejrforhold. På blæsende eller kolde vinterdage, eller hvis skorstenen ikke er blevet brugt i noget
tid, kan der dannes en kuldeprop i skorstenen, som vil forringe det naturlige træk i skorstenen.
Hvis skorstenen er kold, og der dannes en kuldeprop, kan dette give røgudslip under optændingsfasen. I
denne situation vil brændkammeret fyldes med mere røg end normalt, der vil sive ud af ovnen. Har du derfor
en kold skorsten, der ikke har været i brug længe, anbefaler vi, at du anvender et par pinde til at tænde
ovnen op med for at eliminere kuldeproppen, inden du tænder for pillefunktionen.
4.3 Skorstenens påvirkning af pilleforbrændingen
Trækket i skorstenen påvirker forbrændingen af træpillerne. Det kan derfor være nødvendigt at reducere
eller optimere trækket med et røgrørsspjæld eller en røgsuger, fx Aduro DraftOptimizer, hvis trækket er for
højt eller for dårligt.
Aduro DraftOptimizer kan tilsluttes Aduro H1 & H1 LUX ovnen og derigennem styres automatisk. Læs mere
herom på www.aduro.dk.
Aduro Hybrid har visse standardindstillinger, når det kommer til sneglens hastighed og blæserens ydelse, og
for at opnå den mest effektive/reneste pilleforbrænding kan det nogle gange i starten være nødvendigt for
brugeren at ændre og kalibrere disse indstillinger, så de tilpasses ens egen installation (skorsten, røgrør,
eksterne faktorer udefra) og det træk som man har. Er du interesseret i at vide mere om appens funktioner,
kalibreringen og forskellige FAQ’er, kan du læse mere om det på vores hjemmeside www.aduro.dk.
Herunder ses 3 forskellige forbrændingssituationer:

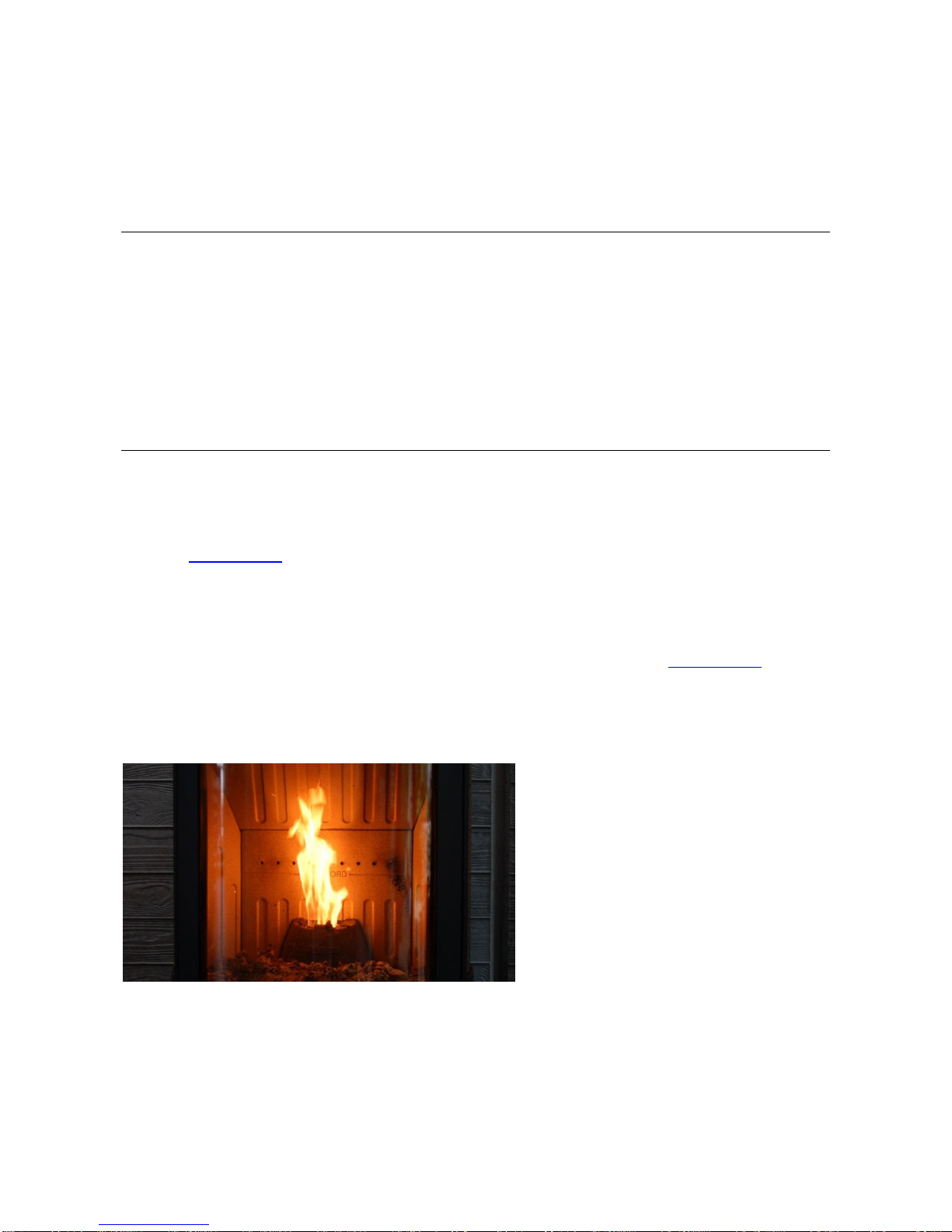

Optimal flamme

19

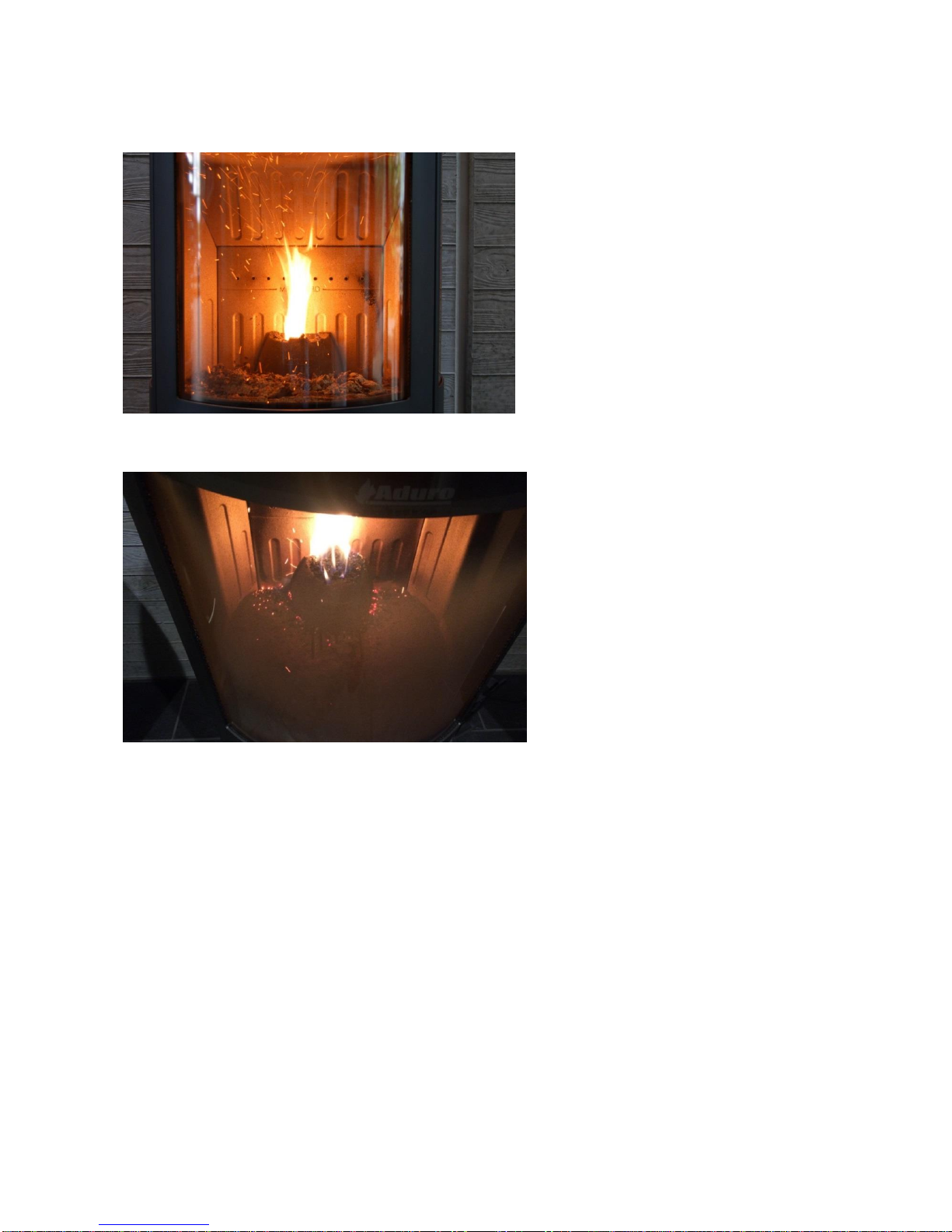

Flamme med mange ”stjerner” = for højt skorstenstræk
Lille flamme og overfyldt brændehule = for dårligt træk i skorstenen
Der kan delvist kompenseres for et dårligt skorstenstræk ved at øge blæserhastigheden på hybridovnen.
Dette gøres i servicemenuen på appen.

20
5. Styring af Aduro H1 & H1 LUX
Aduro H1 & H1 LUX har følgende alarmtilstande, hvor pillefremføring omgående skal stoppes:
•RØGFØLER: røgføler defekt.
•SKAKTFØLER: skaktføler defekt.
•TERMO: skaktføler for varm.
•PILLESPJÆLD: spjæld lukket.
•UDGANG: defekt udgang for ekstern snegl.
•LÅGEKONTAKT: låge åben.
•BRÆNDSEL: røgtemperatur for lav efter mere end 1 times drift - ingen brændsel?
•OPTÆND: røgtemperatur ikke opnået efter to optændingsforsøg.
•CO: CO (kulilte) niveau er højt.
Her vil ALARM lyse rød. Når årsagen til alarmen er rettet, kan ovnen startes ved tryk på ON/OFF 2 gange.
Udviklingen indenfor telefoner og elektronik giver løbende nye muligheder og stiller løbende krav til
opdateringer og udvikling af app. Når man køber Aduro Hybrid ovnen er opdateringer af app og styring
inkluderet i 5 år efter køb. Herefter kan der komme betaling for opdateringer.
