Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali
Manual original
Manual original
Oorspronkelijke gebruiksaanwijzing
Original brugsanvisning
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
Πρωτότυπο οδηγιών χρήσης
Orijinal işletme talimatı
Původním návodem k používání
Pôvodný návod na použitie
Instrukcją oryginalną
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Instrukcijâm oriěinâlvalodâ
Originali instrukcija
Algupärane kasutusjuhend
Оригинальное руководство по
эксплуатации
Оригинално ръководство за
експлоатация
Instrucţiuni de folosire originale
Оригинален прирачник за работа
Оригінал інструкції з експлуатації
KH 5 G
Autogoods “130”
130.com.ua

Technical Data,Safety Instructions, Specied Conditions of Use,
EC-Declaration of Conformity, Mains connection, Maintenance, Symbols Please read and save these instructions!
English
5
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,
CE-Konformitätserklärung, Netzanschluss, Wartung, Symbole Bitte lesen und aufbewahren!
Deutsch
7
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux
prescriptions, Déclaration CE de Conformité, Branchement secteur, Entretien, Symboles A lire et à conserver soigneusement
Français
9
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità CE,
Collegamento alla rete, Manutenzione, Simboli Si prega di leggere e conservare le istruzioni!
Italiano
11
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la nalidad,
Declaracion de Conformidad CE, Conexión eléctrica, Mantenimiento, Símbolos Lea y conserve estas instrucciones por favor!
Español
13
Características técnicas, Instruções de segurança, Utilização autorizada,
Declaração de Conformidade CE, Ligação à rede, Manutenção, Symbole Por favor leia e conserve
em seu poder!
Português
15
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het
systeem, EC-Konformiteitsverklaring, Netaansluiting,Onderhoud, Symbolen Lees en let goed op deze adviezen!
Nederlands
17
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål,
CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler Vær venlig at læse og Opbevare!
Dansk
19
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,
CE-Samsvarserklæring, Nettilkopling, Vedlikehold, Symboler Vennligst les og oppbevar!
Norsk
21
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna,
CEFörsäkran, Nätanslutning, Skötsel, Symboler Läs igenom och spara!
Svenska
23
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,
Todistus CE-standardinmukaisuudesta, Verkkoliitäntä, Huolto, Symbolit Lue ja säilytö!
Suomi
25
Τεχνικά στοιχεία, Ειδικές υποδείξεις ασφάλειας, Χρήση σύμφωνα με το σκοπό
προορισμού, Δήλωση πιστότητας ΕΚ, Μπαταρίες, Χαρακτηριστικά, Συντήρηση, Σύμβολα.
Ελληνικά
27
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice,
Şebeke bağlantisi, Bakim, Semboller Lütfen okuyun ve saklayın
Türkçe
29
Technická data, Speciální bezpečnostní upozornění, Oblast využití,
Ce-prohlášení o shodě, Připojení na sít, Údržba, Symboly Po přečtení uschovejte
Česky
31
Technické údaje, Špeciálne bezpčènostné pokyny, Použitie podl’a predpisov,
CE-Vyhlásenie konformity, Siet’ová prípojka, Údrzba, Symboly Prosím prečítať a uschovať!
Slovensky
33
Dane techniczne, Specjalne zalecenia dotyczące bezpiecze´nstwa, Użytkowanie zgodne z
przeznaczeniem, Świadectwo zgodności ce, Podłączenie do sieci, Gwarancja, Symbole Należy uważnie przeczytać i
zachować do wglądu!
Polski
35
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,
Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok Olvassa el és őrizze meg
Magyar
37
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,
Ce-izjava o konformnosti, Omrežni priključek, Vzdrževanje, Simboli Prosimo preberite in shranite!
Slovensko
39
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,
CE-Izjava konformnosti, Priključak na mrežu, Održavanje, Simboli Molimo pročitati i sačuvati
Hrvatski
41
Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums,
Atbilstība CE normām, Tīkla pieslēgums, Apkope, Simboli Pielikums lietošanas pamācībai
Latviski
43
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirti,
CE Atitikties pareiškimas, Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai Prašome perskaityti ir neišmesti!
Lietuviškai
45
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,
EÜ Vastavusavaldus, Võrku ühendamine, Hooldus, Sümbolid Palun lugege läbi ja hoidke alal!
Eesti
47
Òåõíè÷åñêèå äàííûå, Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè,
Èñïîëüçî- âàíèå, Ïîäêëþ÷åíèå ê ýëåêòðîñåòè, Îáñëóæèâàíèå, Ñèìâîëû Пожалуйста прочтите и
сохраните эту инструкцию.
Pусский
49
Òåõíè÷åñêè äàííè, Ñïåöèàëíè óêàçàíèÿ çà áåçîïàñíîñò, Èçïîëçâàíå ïî ïðåäíàçíà÷åíèå,
ÑÅ-Äåêëàðàöèÿ çà ñúîòâåòñòâèå, Ñâúðçâàíå êúì ìðåæàòà, Ïîääðúæêà, Ñèìâîëè
Моля прочетете и запазете!
Български
52
Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specifcate,
Declaraţie de conformitate, Acumulatori, Intreţinere, Simboluri Va rugăm citiţi şi păstraţi aceste instrucţiuni
Română
54
Òåõíè÷êè Ïîäàòîöè, Óïàòñòâî Çà Óïîòðåáà, Ñïåöèôèöèðàíè Óñëîâè Íà
Óïîòðåáà, Åó-äåêëàðàöè¼à Çà Ñîîáðàçíîñò, БАТЕРИИ, Îäðæóâàњå, Ñèìáîëè
Ве мoлиме прочитаjте го и
чувајте го ова упатство!
Мaкeдohcки
56
Технічні характеристики,Вказівки ЗТехнікиБезпеки, Використання запризначенням,
Сертифікат Відповідності Вимогам Єс, Підключення до мережі, Обслуговування, Символи Прочитайте та збережіть цю інструкцію.
Українська
58



 


61
Autogoods “130”
130.com.ua

V
III III
0
IV
Accessory
Zubehör
Accessoires
Accessorio
Accessorio Acessório
Toebehoren Tilbehør
Tilbehør Tillbehör
Lisälaite 
Aksesuar Příslušenství
Príslušenstv 
Azokat a tartozékokat
Oprema Piederumi
Priedas Tarvikud
Äîïîëíèòåëü

Accesoriu 
 

Autogoods “130”
130.com.ua

1
III
I
1.
3.
2.
Autogoods “130”
130.com.ua

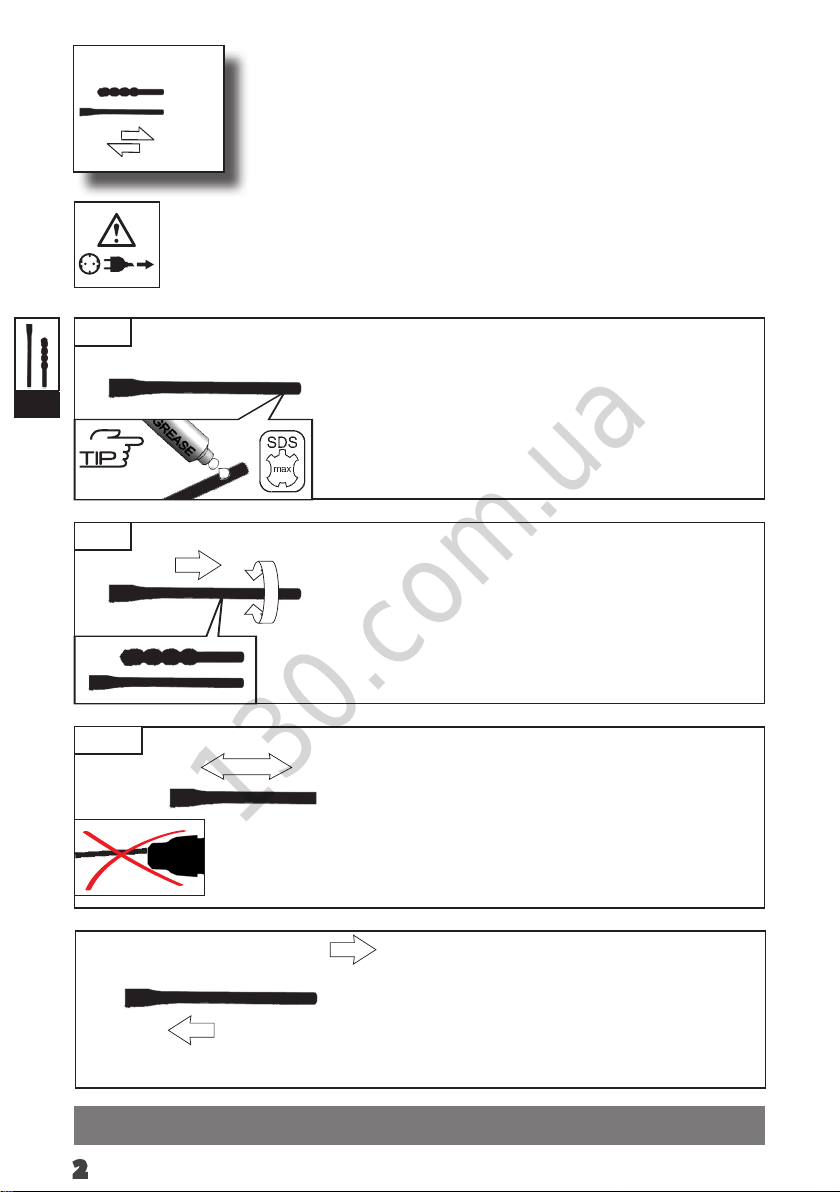

2
II
II
1.
2.
1
2
TEST
Autogoods “130”
130.com.ua

3
III
Start Stop
III
Autogoods “130”
130.com.ua

4
II
IV
0
0
Autogoods “130”
130.com.ua

5
GB
English
TECHNICAL DATA
Rotary Hammer KH 5 G
Production code 4181 61 03...
... 000001-999999
Rated input 1100W
Output 550W
No-load speed 450 min -1
Speed under load max. 430 min -1
Rate of percussion under load max. 3000 min -1
Impact energy per stroke according to EPTA-Procedure 05/2009, Drilling/Chiselling 7,5 /7,5 J
Impact energy per stroke (pre 2009), Drilling /Chiselling 9,0/ 9,0 J
Drilling capacity in concrete 40 mm (SDS-max)
Tunnel bit in concrete, bricks and limestone 65 mm (SDS-max)
Core cutter in concrete, bricks and limestone 105 mm (SDS-max)
Chuck neck diameter 66 mm
Weight according EPTA-Procedure 01/2003 6,4 kg
Noise information
Measured values determined according to EN 60745.Typically, the A-weighted noise levels of the tool are:
Sound pressure level (Uncertainty K=3dB(A)) 93,0 dB (A)
Sound power level (Uncertainty K=3dB(A)) 104,0 dB (A)
Wear ear protectors!
Vibration information
Vibration total values (triaxial vector sum) determined according to EN 60745
Hammer-drilling into concrete:
Vibration emission value ah, HD
Uncertainty K= 16,8 m/s2 1,5 m/s2
Chiselling:
Vibration emission value ah, Cheq
Uncertainty K= 16,7 m/s2 1,5 m/s2
WARNING!
The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745
and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main applications of the tool. However if the tool is used for dierent applications,
with dierent accessories or poorly maintained, the vibration emission may dier. This may signicantly increase the exposure level over
the total working period.
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched o or when it is
running but not actually doing the job. This may signicantly reduce the exposure level over the total working period.
Identify additional safety measures to protect the operator from the eects of vibration such as: maintain the tool and the accessories,
keep the hands warm, organisation of work patterns.
Additional Safety and Working Instructions
Use protective equipment. Always wear safety glasses when
working with the machine. The use of protective clothing is recom-
mended, such as dust mask, protective gloves, sturdy non-slip
footwear, helmet and ear defenders.
The dust produced when using this tool may be harmful to health.
Do not inhale the dust. Use a dust absorption system and wear a
suitable dust protection mask. Remove deposited dust thoroughly,
e.g. with a vacuum cleaner.
Keep mains lead clear from working range of the machine. Always
lead the cable away behind you.
Do not machine any materials that present a danger to health (e.g.
asbestos).
When working in walls ceiling, or oor, take care to avoid electric
cables and gas or waterpipes.
WARNING! Read all safety warnings and all instruc-
tions. Failure to follow the warnings and instructions may result in
electric shock, re and/or serious injury.
Save all warnings and instructions for future reference.
HAMMER SAFETY WARNINGS
Wear ear protectors. Exposure to noise can cause hearing loss.
Use auxiliary handle(s), if supplied with the tool. Loss of
control can cause personal injury.
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory may
contact hidden wiring or its own cord. Cutting accessory con-
tacting a “live” wire may make exposed metal parts of the power
tool “live” and could give the operator an electric shock.
Autogoods “130”
130.com.ua

6
GB
Switch the device o immediately if the insertion tool stalls! Do
not switch the device on again while the insertion tool is stalled,
as doing so could trigger a sudden recoil with a high reactive force.
Determine why the insertion tool stalled and rectify this, paying
heed to the safety instructions.
Possible causes can be:
• it is tilted in the workpiece to be machined
• breakage of the material to be used
• the power tool is overloaded
Do not reach into the machine while it is running.
The insertion tool may become hot during use.
WARNING! Danger of burns
• when changing tools
• when setting the device down
Chips and splinters must not be removed while the machine is
running.
Always disconnect the plug from the socket before carrying out any
work on the machine.
MAINS CONNECTION
Connect only to single-phase AC system voltage as indicated on
the rating plate. It is also possible to connect to sockets without an
earthing contact as the design conforms to safety class II.
Appliances used at many dierent locations including wet room
and open air must be connected via a residual current device (FI,
RCD, PRCD) of 30mA or less.
Only plug-in when machine is switched o.
SPECIFIED CONDITIONS OF USE
The pneumatic hammer can be universally used for hammer drilling
and chiselling in stone and concrete.
MAINTENANCE
The ventilation slots of the machine must be kept clear at all times.
If the supply cord of this appliance is damaged, it must only be
replaced by a repair shop appointed by the manufacturer, to avoid
hazardous situations.
Use only AEG accessories and spare parts. Should components
need to be replaced which have not been described, please contact
one of our AEG service agents (see our list of guarantee/service
addresses).
If needed, an exploded view of the tool can be ordered. Please state
the Article No. as well as the machine type printed on the label
and order the drawing at your local service agents or directly at:
Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnen-
den, Germany.
ECDECLARATION OF CONFORMITY
We declare under our sole responsibility that the product described
under “Technical Data” fullls all the relevant provisions of the
directives
2011/65/EU (RoHS)
2006/42/EC
2014/30/EU
and the following harmonized standards have been used.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
English
Winnenden, 2016-02-12
Alexander Krug / Managing Director
Authorized to compile the technical le
Techtronic Industries GmbH
Max-Eyth-Straße 10, 71364 Winnenden, Germany
SYMBOLS
CAUTION! WARNING! DANGER!
Always disconnect the plug from the socket before
carrying out any work on the machine.
Please read the instructions carefully before starting the
machine.
Accessory - Not included in standard equipment, available
as an accessory.
Do not dispose of electric tools together with household waste
material. Electric tools andelectronic equipment that have
reached the end of their life must be collected separately and
returned to anenvironmentally compatiblerecycling facility.
Check with your local authority or retailer for recycling advice
andcollection point.
Class II tool. Tool in which protection against electric shock
does not rely on basic insulation only, but in which additional
safety precautions, such as double insulation or reinforced
insulation,are provided.There beingno provisionfor protec-
tiveearthing orreliance upon installation conditions.
European Conformity Mark
UkrSEPRO Conformity Mark
EurAsian Conformity Mark
Autogoods “130”
130.com.ua

7
D
Deutsch
TECHNISCHE DATEN
Bohrhammer KH 5 G
Produktionsnummer 4181 61 03...
... 000001-999999
Nennaufnahmeleistung 1100W
Abgabeleistung 550W
Leerlaufdrehzahl 450 min -1
Lastdrehzahl max. 430 min -1
Lastschlagzahl max. 3000 min -1
Einzelschlagstärke entsprechend EPTA-Procedure 05/2009, Bohren/ Meißeln 7,5/ 7,5 J
Einzelschlagstärke (pre 2009), Bohren/ Meißeln 9,0/ 9,0 J
Bohr-Durchmesser in Beton 40 mm (SDS-max)
Tunnelbohrer in Beton, Ziegel und Kalksandstein 65 mm (SDS-max)
Hohlbohrkrone in Beton, Ziegel und Kalksandstein 105 mm (SDS-max)
Spannhals-Durchmesser 66 mm
Gewicht nach EPTA-Prozedur 01/2003 6,4 kg
Geräuschinformation
Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel (Unsicherheit K=3dB(A)) 93,0 dB (A)
Schallleistungspegel (Unsicherheit K=3dB(A)) 104,0 dB (A)
Gehörschutz tragen!
Vibrationsinformationen
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.
Bohrhämmern in Beton:
Schwingungsemissionswert ah, HD
Unsicherheit K= 16,8 m/s2 1,5 m/s2
Meißeln:
Schwingungsemissionswert ah, Cheq
Unsicherheit K= 16,7 m/s2 1,5 m/s2
WARNUNG!
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen
worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläuge
Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet
ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel:
Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
treen kann. Der Kontakt mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
Weitere Sicherheits- und Arbeitshinweise
Schutzausrüstung verwenden. Beim Arbeiten mit der Maschine
stets Schutzbrille tragen. Schutzkleidung wie Staubschutzmaske,
Schutzhandschuhe, festes und rutschsicheres Schuhwerk, Helm
und Gehörschutz werden empfohlen.
Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich und
sollte nicht in den Körper gelangen. Staubabsaugung verwenden
und zusätzlich geeignete Staubschutzmaske tragen. Abgelagerten
Staub gründlich entfernen, z.B. Aufsaugen.
Anschlusskabel stets vom Wirkungsbereich der Maschine fernhal-
ten. Kabel immer nach hinten von der Maschine wegführen.
WARNUNG! Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
SICHERHEITSHINWEISE FÜR HÄMMER
Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann
Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gelieferte Zusatzhandgrie.
Der Verlust der Kontrolle kann zu Verletzungen führen.
Halten Sie das Gerät an den isolierten Griächen, wenn
Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das eigene Netzkabel
Autogoods “130”
130.com.ua

8
D
Es dürfen keine Materialien bearbeitet werden, von denen eine
Gesundheitsgefährdung ausgeht (z.B. Asbest).
Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische
Kabel, Gas- und Wasserleitungen achten.
Beim Blockieren des Einsatzwerkzeuges bitte das Gerät sofort
ausschalten! Schalten Sie das Gerät nicht wieder ein, solange das
Einsatzwerkzeug blockiert ist; hierbei könnte ein Rückschlag mit
hohem Reaktionsmoment entstehen. Ermitteln und beheben
Sie die Ursache für die Blockierung des Einsatzwerkzeuges unter
Berücksichtigung der Sicherheitshinweise.
Mögliche Ursachen dafür können sein:
• Verkanten im zu bearbeitenden Werkstück
• Durchbrechen des zu bearbeitenden Materials
• Überlasten das Elektrowerkzeuges
Greifen Sie nicht in die laufende Maschine.
Das Einsatzwerkzeug kann während der Anwendung heiß werden.
WARNUNG! Verbrennungsgefahr
• beiWerkzeugwechsel
• bei Ablegen des Gerätes
Späne oder Splitter dürfen bei laufender Maschine nicht entfernt
werden.
Vor allen Arbeiten an der Maschine den Stecker aus der Steckdose
ziehen.
NETZANSCHLUSS
Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungs-
schild angegebene Netzspannung anschließen. Anschluss ist auch
an Steckdosen ohne Schutzkontakt möglich, da ein Aufbau der
Schutzklasse II vorliegt.
Steckdosen in Feuchträumen und Außenbereichen müssen mit
Fehlerstrom-Schutzschaltern (FI, RCD, PRCD) ausgerüstet sein. Das
verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte
beachten Sie das bei der Verwendung unseres Gerätes.
Maschine nur ausgeschaltet an die Steckdose anschließen.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Bohrhammer ist universell einsetzbar zum Hammerbohren und
Meißeln in Gestein und Beton.
WARTUNG
Stets die Lüftungsschlitze der Maschine sauber halten.
Wenn die Netzanschlussleitung beschädigt ist, muss diese durch
eine Kundendienststelle ausgewechselt werden, um Gefährdungen
zu vermeiden.
Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Aus-
tausch nicht beschrieben wurde, bei einer AEG Kundendienststelle
auswechseln lassen (Broschüre Garantie/Kundendienstadressen
beachten).
Bei Bedarf kann eine Explosionszeichnung des Gerätes unter
Angabe der Maschinen Type und der sechsstelligen Nummer auf
dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei
Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnen-
den, Germany angefordert werden.
CEKONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten“ beschriebene Produkt mit allen relevanten
Vorschriften der Richtlinien
2011/65/EU (RoHS)
2006/42/EG
2014/30/EU
Deutsch
und den folgenden harmonisierten normativen Dokumenten
übereinstimmt
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Winnenden, 2016-02-12
Alexander Krug / Managing Director
Bevollmächtigt die technischen Unterlagen zusammenzustellen.
Techtronic Industries GmbH
Max-Eyth-Straße 10, 71364 Winnenden, Germany
SYMBOLE
ACHTUNG! WARNUNG! GEFAHR!
Vor allen Arbeiten an der Maschine den Stecker aus der
Steckdose ziehen.
Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme
sorgfältig durch.
Zubehör - Im Lieferumfang nicht enthalten, empfohlene
Ergänzung aus dem Zubehörprogramm.
Elektrogeräte dürfen nicht zusammen mit demHausmüll
entsorgt werden. Elektrische und elektronische Geräte sind
getrennt zu sammelnund zurumweltgerechten Entsorgung
bei einemVerwertungsbetrieb abzugeben.Erkundigen Sie
sich beiden örtlichen Behörden oder beiIhrem Fachhändler
nachRecyclinghöfen undSammelstellen.
Elektrowerkzeug derSchutzklasse II.Elektrowerkzeug, bei
dem der Schutz vor einem elektrischen Schlag nicht nur
von derBasisisolierung abhängt, sondernauch davon, dass
zusätzliche Schutzmaßnahmen,wie doppelte Isolierung oder
verstärkte Isolierung, angewendet werden. Esgibt keine
Vorrichtungzum Anschlusseines Schutzleiters.
CE-Konformitätszeichen
UkrSEPRO Konformitätszeichen
EurAsian Konformitätszeichen
Autogoods “130”
130.com.ua

9
Fr
Français
CARACTÉRISTIQUES TECHNIQUES
Marteau Perforateur KH 5 G
Numéro de série 4181 61 03...
... 000001-999999
Puissance nominale de réception 1100W
Puissance utile 550W
Vitesse de rotation à vide 450 min -1
Vitesse de rotation en charge max. 430 min -1
Perçage à percussionen charge max. 3000 min -1
Puissance de frappe individuelle suivant EPTA-Procedure 05/2009, Perçage /Burinage 7,5/ 7,5 J
Puissance de frappe individuelle (pre 2009), Perçage /Burinage 9,0/ 9,0 J
ø de perçage dans le béton 40 mm (SDS-max)
Foret dans le béton, la brique et la brique silico-calcaire 65 mm (SDS-max)
Couronne-trépans dans le béton, la brique et la brique silico-calcaire 105 mm (SDS-max)
ø du collier de serrage 66 mm
Poids suivant EPTA-Procedure 01/2003 6,4 kg
Informations sur le bruit
Valeurs de mesure obtenues conformément à la EN 60745. Les mesures réelles (des niveaux acoustiques de l’appareil sont :
Niveau de pression acoustique (Incertitude K=3dB(A)) 93,0 dB (A)
Niveau d‘intensité acoustique (Incertitude K=3dB(A)) 104,0 dB (A)
Toujours porter une protection acoustique!
Informations sur les vibrations
Valeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 60745.
Perçage à percussion le béton:
Valeur d’émission vibratoire ah, HD
Incertitude K= 16,8 m/s2 1,5 m/s2
Burinage:
Valeur d’émission vibratoire ah, Cheq
Incertitude K= 16,7 m/s2 1,5 m/s2
AVERTISSEMENT!
Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 60745 et
peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les
vibrations.
Le niveau vibratoire indiqué représente les applications principales de l’outil électrique. Toutefois, si l’outil électrique est utilisé pour
d’autres applications, avec des outils rapportés qui dièrent ou une maintenance insusante, il se peut que le niveau vibratoire diverge.
Cela peut augmenter nettement la sollicitation par les vibrations sur tout l’intervalle de temps du travail.
Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l’appareil
n’est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation par les vibrations sur tout
l’intervalle de temps du travail.
Dénissez des mesures de sécurité supplémentaires pour protéger l’utilisateur contre l’inuence des vibrations, comme par exemple : la
maintenance de l’outil électrique et des outils rapportés, le maintien au chaud des mains, l’organisation des déroulements de travail.
conducteurs cachés ou avec son propre câble. Le contact de
l’outil de coupe avec un câble qui conduit la tension peut mettre
les pièces métalliques de l’appareil sous tension et mener à une
décharge électrique.
Avis complémentaires de sécurité et de travail
Utiliser l’équipement de protection. Toujours porter des lunettes de
protection pendant le travail avec la machine. Il est recommandé
de porter des articles de protection, tels que masque antipoussière,
gants de protection, chaussures tenant bien aux pieds et antidéra-
pantes, casque et protection acoustique.
Les poussières dégagées lors du travail sont souvent nocives et
ne devraient pas pénétrer dans le corps. Utiliser un dispositif
d’aspiration de poussières et porter en plus un masque de
AVERTISSEMENT! Lisez toutes les consignes de sécurité
et les instructions. Le non-respect des avertissements et
instructions indiqués ci après peut entraîner un choc électrique, un
incendie et/ou de graves blessures sur les personnes.
Bien garder tous les avertissements et instructions.
CONSIGNES DE SÉCURITÉ POUR MARTEAU ROTATIF
Portez une protection acoustique. L‘exposition au bruit
pourrait provoquer une diminution de l‘ouïe.
Utilisez les poignées supplémentaires livrées en même
temps que l‘appareil. La perte de contrôle peut mener à des
blessures.
Tenir l’outil uniquement par les surfaces de préhension
isolantes, pendant les opérations au cours desquelles
l’accessoire coupant peut être en contact avec des
Autogoods “130”
130.com.ua

10
Fr
protection approprié. Eliminer soigneusement les dépôts de pous-
sières, p. ex. en les aspirant au moyen d‘un système d‘aspiration
de copeaux.
Le câble d‘alimentation doit toujours se trouver en dehors du
champ d‘action de la machine. Toujours maintenir le câble
d‘alimentation à l‘arrière de la machine.
Il est interdit de travailler des matériaux dangereux pour la santé
(par ex. amiante).
Lors du perçage dans les murs, les plafonds ou les planchers,
toujours faire attention aux câbles électriques et aux conduites de
gaz et d‘eau.
Désactiver immédiatement le dispositif en cas de blocage ! Ne
pas réactiver le dispositif avec l‘outil bloqué; il y a le risque de
provoquer un contrecoup avec moment de réaction élevé. Établir
et éliminer la cause du blocage de l‘outil en prêtant attention aux
consignes de sécurité.
Les causes possibles sont :
• Encastrement dans la pièce à travailler.
• Le dispositif a traversé le matériau à travailler en le cassant.
• Le dispositif électrique a été surchargé.
Ne pas approcher les mais de la partie en mouvement de la
machine.
Durant l‘utilisation, l‘outil peut se surchauer.
AVERTISSEMENT! Danger de brûlures
• durant le remplacement de l‘outil
• durant la dépose de l‘outil
Ne jamais enlever les copeaux ni les éclats lorsque la machine est
en marche.
Avant tous travaux sur la machine extraire la che de la prise de
courant.
BRANCHEMENT SECTEUR
Raccorder uniquement à un courant électrique monophasé et uni-
quement à la tension secteur indiquée sur la plaque signalétique.
Le raccordement à des prises de courant sans contact de protection
est également possible car la classe de protection II est donnée.
Les prises de courant se trouvant à l‘extérieur doivent être équipées
de disjoncteurs diérentiel (FI, RCD, PRCD) conformément aux
prescriptions de mise en place de votre installation électrique.
Veuillez en tenir compte lors de l‘utilisation de notre appareil.
Ne raccorder la machine au réseau que si l‘interrupteur est en
position arrêt.
UTILISATION CONFORME AUX PRESCRIPTIONS
Le marteau-perforateur est conçu pour un travail universel de per-
çage à percussion et de burinage dans la maçonnerie et de béton.
ENTRETIEN
Tenir toujours propres les orices de ventilation de la machine.
Si le remplacement du câble d‘alimentation est nécessaire, cela doit
être réalisé par le fabricant ou son agent our éviter un danger.
N‘utiliser que des pièces et accessoires AEG. Pour des pièces dont
l‘échange n‘est pas décrit, s‘adresser de préférence aux stations
de service après-vente AEG (voir brochure Garantie/Adresses des
stations de service après-vente).
Si besoin est, une vue éclatée de l‘appareil peut être fournie.
S‘adresser, en indiquant bien le numéro porté sur la plaque signa-
létique, à votre station de service après-vente (voir liste jointe) ou
directement à Techtronic Industries GmbH, Max-Eyth-Straße10,
71364Winnenden, Germany.
Français
DÉCLARATION CE DE CONFORMITÉ
Nous déclarons, sous notre responsabilité exclusive, que le produit
décrit ici dans les «Caractéristiques techniques» satisfait à toutes
les dispositions pertinentes des directives
2011/65/EU (RoHS)
2006/42/CE
2014/30/EU
et que les normes harmonisées suivantes ont été appliquées.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Winnenden, 2016-02-12
Alexander Krug / Managing Director
Autorisé à compiler la documentation technique.
Techtronic Industries GmbH
Max-Eyth-Straße 10, 71364 Winnenden, Germany

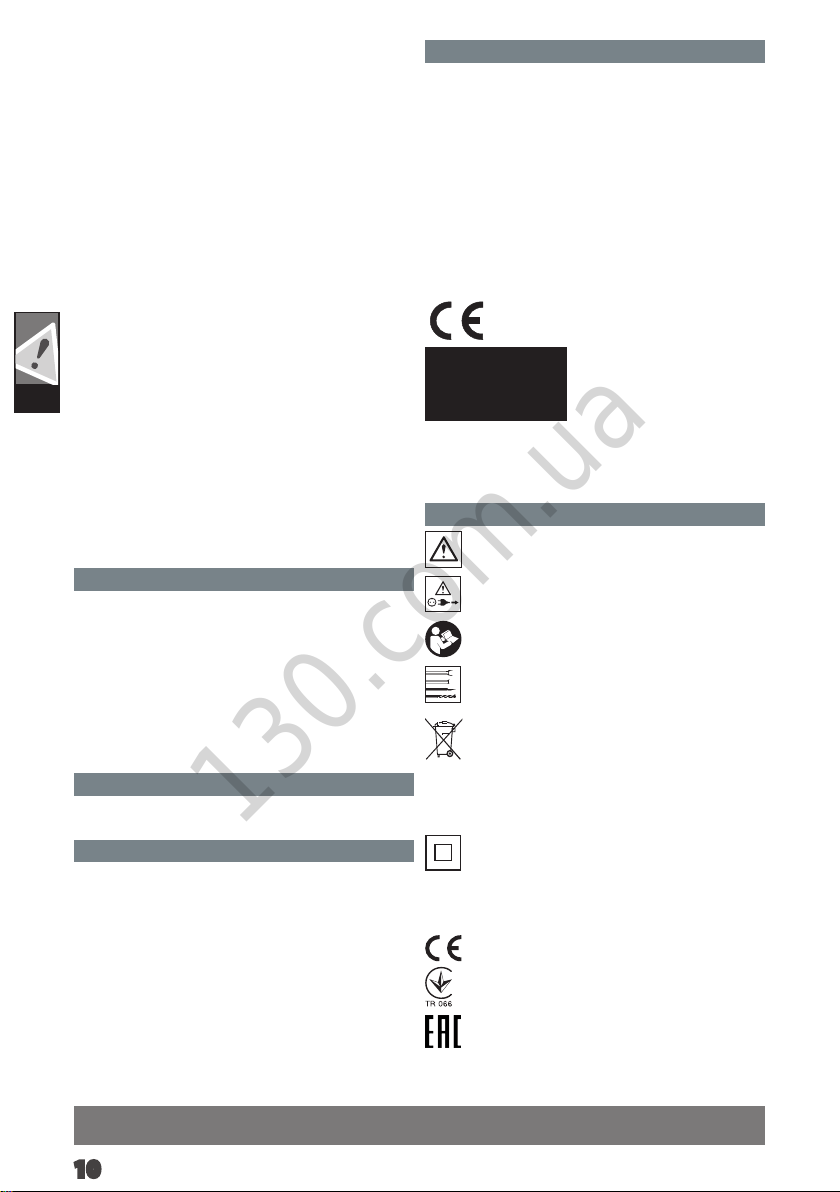

SYMBOLES
ATTENTION! AVERTISSEMENT! DANGER!
Avant tous travaux sur la machine extraire la che de la
prise de courant.
Veuillez lire avec soin le mode d‘emploi avant la mise en
service
Accessoires - Ces pièces ne font pas partie de la livraison.
Il s‘agit là de compléments recommandés pour votre
machine et énumérés dans le catalogue des accessoires.
Les dispositifs électriques ne sont pas à éliminer dans les
déchets ménagers. Les dispositifs électriques et électroniques
sont à collecter séparément et à remettre à un centre de
recyclage en vue de leur élimination dans le respect de
l‘environnement. S‘adresser auxautorités locales ouau
détaillant spécialisé en vue de connaître l‘emplacement des
centres de recyclage et des points de collecte.
Outil électrique enclasse deprotection II.Outil électrique
équipé d’uneprotection contre lafulguration électrique qui
ne dépend seulement de l’isolation de base mais aussi de
l’application d’autres mesures de protection telles qu’une
double isolationou une isolationaugmentée.La connexion
d’un conducteur de protection n’est pas prédisposée.
Marque CE
Marque de qualité UkrSEPRO
Marque de qualité EurAsian
Autogoods “130”
130.com.ua

11
I
Italiano
DATI TECNICI
Martelli rotativi KH 5 G
Numero di serie 4181 61 03...
... 000001-999999
Potenza assorbita nominale 1100W
Potenza erogata 550W
Numero di giri a vuoto 450 min -1
Numero di giri a carico max. 430 min -1
Percussione a pieno carico max. 3000 min -1
Forza colpo singolo corrispondente alla procedura EPTA 05/2009, Forare /Scalpellare 7,5/ 7,5 J
Forza colpo singolo (pre 2009), Forare/ Scalpellare 9,0/ 9,0 J
ø Foratura in calcestruzzo 40 mm (SDS-max)
Punte tunnel per calcestruzzo, mattoni, calcare. 65 mm (SDS-max)
Punte corona per calcestruzzo, mattoni, calcare. 105 mm (SDS-max)
ø collarino di ssaggio 66 mm
Peso secondo la procedura EPTA 01/2003 6,4 kg
Informazioni sulla rumorosità
Valori misurati conformemente alla norma EN 60745. La misurazione A del livello di pressione acustica dell’utensile è di solito di:
Livello di rumorosità (Incertezza della misura K=3dB(A)) 93,0 dB (A)
Potenza della rumorosità (Incertezza della misura K=3dB(A)) 104,0 dB (A)
Utilizzare le protezioni per l‘udito!
Informazioni sulle vibrazioni
Valori totali delle oscillazioni (somma di vettori in tre direzionmisurati conformemente alla norma EN 60745
Forare in calcestruzzo:
Valore di emissione dell’oscillazione ah, HD
Incertezza della misura K= 16,8 m/s2 1,5 m/s2
Scalpellare:
Valore di emissione dell’oscillazione ah, Cheq
Incertezza della misura K= 16,7 m/s2 1,5 m/s2
AVVERTENZA!
Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codicato nella
EN 60745 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare
della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta le applicazioni principali dell’attrezzo elettrico. Se viceversa si utilizza l’attrezzo elettrico
per altri scopi, con accessori dierenti o con una manutenzione insuciente, il livello di vibrazioni può risultare diverso. E questo può
aumentare decisamente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione.
Ai ni di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l’apparecchio
rimane spento oppure, anche se acceso, non viene eettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni
lungo l’intero periodo di lavorazione.
Stabilite misure di sicurezza supplementari per la tutela dell’operatore dall’eetto delle vibrazioni, come ad esempio: manutenzione
dell’attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.
Quando si eseguono lavori in cui vi è pericolo che
l’accessorio impiegato possa arrivare a toccare cavi elettrici
nascosti oppure anche il cavo elettrico della macchina
stessa, tenere l’elettroutensile aerrandolo sempre
alle superci di impugnatura isolate. L’eventuale contatto
dell’utensile da taglio con un cavo sotto tensione potrebbe mettere
sotto tensione le parti metalliche dell’apparecchio e provocare una
folgorazione.
Ulteriori avvisi di sicurezza e di lavoro
Usare dispositivi di protezione. Durante il lavoro con la macchina
bisogna sempre portare occhiali di protezione. Si consiglia di
indossare indumenti di protezione come maschera antipolvere,
guanti di protezione, scarpe antiscivolo robuste, casco e cue di
protezione acustica.
AVVERTENZA! E’ necessario leggere tutte le indicazioni
di sicurezza e le istruzioni. In caso di mancato rispetto delle
avvertenze di pericolo e delle istruzioni operative si potrà creare il
pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.
NORME DI SICUREZZA PER MARTELLO
PERFORATORE
Indossare protezioni acustiche adeguate. L’esposizione al
rumore potrebbe comportare una riduzione dell’udito.
Utilizzare l‘utensile con la sua impugnatura supplemen-
tare. La perdita di controllo potrebbe causare danneggiamenti
all‘utilizzatore.
Autogoods “130”
130.com.ua

12
I
La polvere provocata durante la lavorazione con questo utensile
può essere dannosa alla salute e per questo motivo non devono
entrare in contatto con il corpo. Usare un sistema d‘aspirazione
polvere e indossare una maschera di protezione dalla polvere.
Rimuovere i depositi di polvere, per esempio con un aspiratore.
Tenere sempre lontano il cavo di collegamento dall‘area di lavoro
dell‘attrezzo.
E‘ vietato lavorare materiali che possono costituire pericoli alla
salute (ad es. amianto).
Forando pareti, sotti o pavimenti, si faccia attenzione ai cavi
elettrici e alle condutture dell’acqua e del gas.
Spegnere immediatamente il dispositivo in caso di bloccaggio! Non
riaccendere il dispositivo no a quando l‘utensile ad inserto resta
bloccato; esiste il rischio di causare un contraccolpo con elevato
momento di reazione. Rilevare ed eliminare la causa del bloccaggio
dell‘utensile ad inserto tenendo conto delle indicazioni di sicurezza.
Le possibili cause sono:
• Incastro nel pezzo in lavorazione
• Il dispositivo ha attraversato il materiale da lavorare rompendolo
• Il dispositivo elettrico è stato sovraccaricato
Non avvicinare le mani alla parte della macchina in movimento.
Durante l‘uso l‘utensile ad inserto può surriscaldarsi.
AVVERTENZA! Pericolo di ustioni
• durante la sostituzione dell‘utensile
• durante il deposito dell‘utensile
Non rimuovere trucioli o schegge mentre l‘utensile è in funzione.
Prima di eettuare qualsiasi lavoro sulla macchina togliere la spina
dalla presa di corrente.
COLLEGAMENTO ALLA RETE
Connettere solo corrente alternata mono fase e solo al sistema
di voltaggio indicato sulla piastra. E‘ possibile anche connettere
la presa senza un contatto di messa a terra così come prevede lo
schema conforme alla norme di sicurezza di classe II.
Gli apparecchi mobili usati all‘aperto devono essere collegati
interponendo un interruttore di sicurezza (FI, RCD, PRCD) per guasti
di corrente.
Inserire la spina solo con interruttore su posizione „OFF“.
UTILIZZO CONFORME
Il martello perforatore è utilizzabile universalmente per forare a
percussione, per scalpellare la pietra e cemento.
MANUTENZIONE
Tener sempre ben pulite le fessure di ventilazione dell‘apparecchio.
Se il cavo di allacciamento elettrico è danneggiato, deve essere
immediatamente sostituito dal punto di servizio assistenza, perché
allo scopo serve un utensile speciale.
Utilizzare esclusivamente accessori e pezzi di ricambio AEG.
L‘installazione di pezzi di ricambio non specicamente prescritti
dall‘AEG va preferibilmente eettuata dal servizio di assistenza
clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica).
In caso di mancanza del disegno esploso, può essere
richiesto al seguente indirizzo: Techtronic Industries GmbH,
Max-Eyth-Straße10, 71364Winnenden, Germany.
Italiano

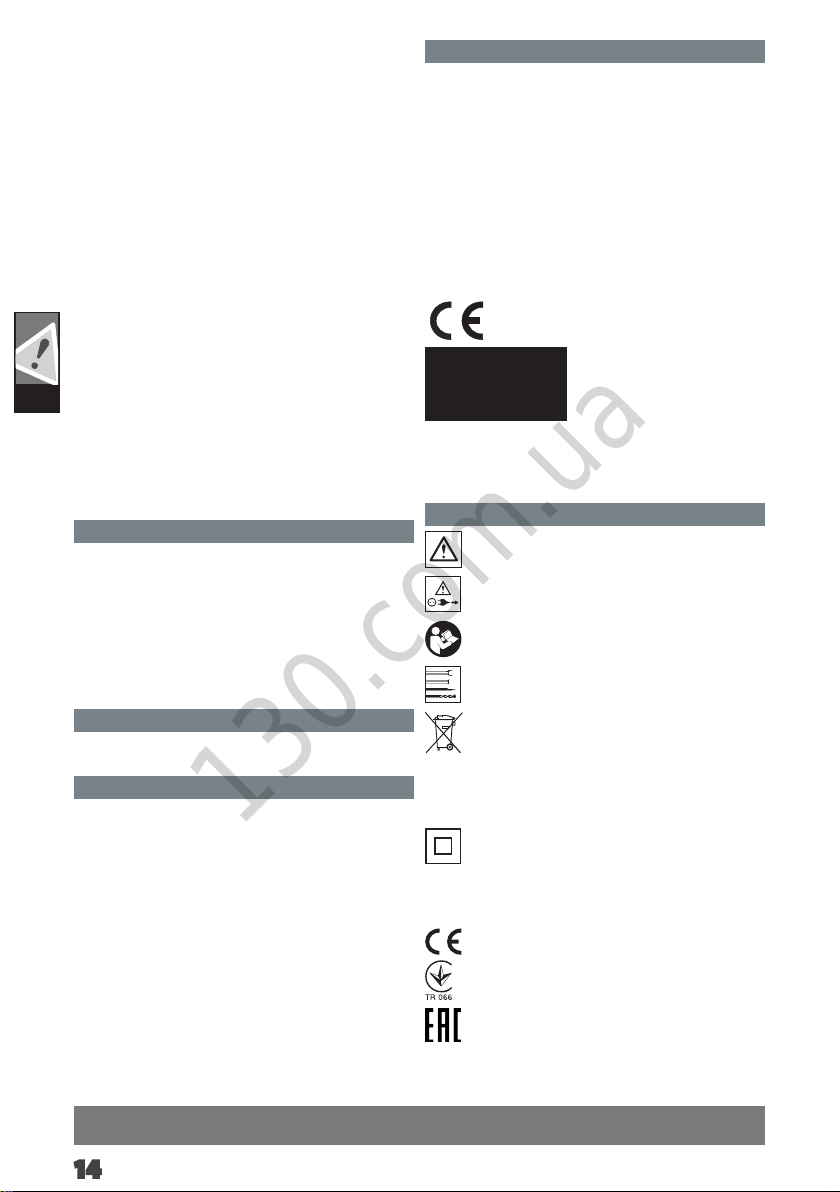

DICHARAZIONE DI CONFORMITÀ CE
Assumendone la piena responsabilità, dichiariamo che il prodotto
descritto nei “Dati tecnici” è conforme alle pertinenti disposizioni
delle direttive
2011/65/EU (RoHS)
2006/42/CE
2014/30/EU
e che sono state applicate le seguenti norme armonizzate
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Winnenden, 2016-02-12
Alexander Krug / Managing Director
Autorizzato alla preparazione della documentazione tecnica
Techtronic Industries GmbH
Max-Eyth-Straße 10, 71364 Winnenden, Germany
SIMBOLI
ATTENZIONE! AVVERTENZA! PERICOLO!
Prima di eettuare qualsiasi lavoro sulla macchina togliere
la spina dalla presa di corrente.
Leggere attentamente le istruzioni per l‘uso prima di
mettere in funzione l‘elettroutensile.
Accessorio - Non incluso nella dotazione standard, dispo-
nibile a parte come accessorio.
I dispositivi elettrici non devono essere smaltiti con i riuti
domestici. Idispositivi elettrici ed elettronici devono essere
raccolti separatamente edevono essere conferiti ad uncentro
di riciclaggio perlo smaltimento rispettoso dell‘ambiente.
Chiedere alle autorità locali o al rivenditore specializzato dove
si trovano i centri di riciclaggio e i punti di raccolta.
Utensile elettrico di classe di protezione II. Utensile elettrico
sul qualela protezione contro lafolgorazione elettrica
non dipende soltanto dall’isolamento di base, ma anche
dall’applicazione diulteriori misuredi protezione,come ildop-
pio isolamento o l’isolamento maggiorato. Non è predisposto
il collegamento di un conduttore di protezione.
Marchio CE
Marchio di conformità UkrSEPRO
Marchio di conformità EurAsian
Autogoods “130”
130.com.ua

13
E
Español
DATOS TÉCNICOS
Martillo Rotativo KH 5 G
Número de producción 4181 61 03...
... 000001-999999
Potencia de salida nominal 1100W
Potencia entregada 550W
Velocidad en vacío 450 min -1
Velocidades en carga máx. 430 min -1
Frecuencia de impactos bajo carga máx. 3000 min -1
Energía por percusión según EPTA-Procedure 05/2009,Taladrar /Cincelar 7,5/ 7,5 J
Energía por percusión (pre 2009),Taladrar/ Cincelar 9,0/ 9,0 J
Diámetro de taladrado en hormigón 40 mm (SDS-max)
Brocas túnel en hormigón, ladrillo y arenisca 65 mm (SDS-max)
Broca de corona en hormigón, ladrillo y arenisca 105 mm (SDS-max)
Diámetro de cuello de amarre 66 mm
Peso de acuerdo con el procedimiento EPTA 01/2003 6,4 kg
Información sobre ruidos
Determinación de los valores de medición según norma EN 60745. El nivel de ruido típico del aparato determinado con un ltro A
corresponde a:
Presión acústica (Tolerancia K=3dB(A)) 93,0 dB (A)
Resonancia acústica (Tolerancia K=3dB(A)) 104,0 dB (A)
Usar protectores auditivos!
Informaciones sobre vibraciones
Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745.
Taladrar en hormigón:
Valor de vibraciones generadas ah, HD
Tolerancia K= 16,8 m/s2 1,5 m/s2
Cincelar:
Valor de vibraciones generadas ah, Cheq
Tolerancia K= 16,7 m/s2 1,5 m/s2
ADVERTENCIA!
El nivel vibratorio indicado en estas instrucciones ha sido medido conforme a un método de medición estandarizado en la norma EN
60745, y puede utilizarse para la comparación entre herramientas eléctricas. También es apropiado para una estimación provisional de la
carga de vibración.
El nivel vibratorio indicado representa las aplicaciones principales de la herramienta eléctrica. Si, pese a ello, se utiliza la herramienta
eléctrica para otras aplicaciones, con útiles adaptables diferentes o con un mantenimiento insuciente, el nivel vibratorio puede diferir.
Esto puede incrementar sensiblemente la carga de vibración durante todo el periodo de trabajo.
Para una estimación exacta de la carga de vibración deberían tenerse en cuenta también los tiempos durante los que el aparato está
apagado o, pese a estar en funcionamiento, no está siendo realmente utilizado. Esto puede reducir sustancialmente la carga de vibración
durante todo el periodo de trabajo.
Adopte medidas de seguridad adicionales para la protección del operador frente al efecto de las vibraciones, como por ejemplo: manteni-
miento de la herramienta eléctrica y de los útiles adaptables, mantener las manos calientes, organización de los procesos de trabajo.
Únicamente sujete el aparato por las empuñaduras
aisladas al realizar trabajos en los que el útil pueda tocar
conductores eléctricos ocultos o el propio cable del aparato.
El contacto de la perforadora de percusión con un conducto con
energía aplicada también podrá poner bajo tensión partes metáli-
cas del aparato y causar un choque eléctrico.
Instrucciones adicionales de seguridad y laborales
Utilice el equipamiento de protección. Mientras trabaje con la
máquina lleve siempre gafas protectoras. Se recomienda utilizar
ropa de protección como máscara protectora contra el polvo,
guantes protectores, calzado resistente y antideslizante, casco y
protección para los oídos.
El polvo que se produce cuando se usa esta herramienta puede ser
perjudicial para la salud. Use un sistema de absorción de polvo y
ADVERTENCIA! Rogamos leer las indicaciones de seguri-
dad y las instrucciones. En caso de no atenerse a las advertencias
de peligro e instrucciones siguientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.
INSTRUCCIONES DE SEGURIDAD PARA MARTILLO
PERFORADOR
¡Utilice protección auditiva! La exposición a niveles de ruido
excesivos puede causar la pérdida de audición.
¡Utilice las empuñaduras auxiliares suministradas con la
herramienta! La pérdida de control de la herramienta puede
causar accidentes
Autogoods “130”
130.com.ua

14
E
utilice una máscara adecuada de protección contra el polvo. Limpie
el polvo depositado, por ejemplo con un aspirador.
Mantener siempre el cable separado del radio de acción de la
máquina.
No se deben trabajar materiales que conlleven un riesgo para la
salud (por ej. amianto).
Para trabajar en paredes, techo o suelo, tenga cuidado para evitar
los cables eléctricos y tuberías de gas o agua.
¡En caso de que se bloquee el útil, el aparato se debe desconectar
inmediatamente! No vuelva a conectar el aparato, mientras el útil
esté bloqueado; se podría producir un rechazo debido a la reacción
de retroceso brusca. Averigüe y elimine la causa del bloqueo del
útil, teniendo en cuenta las indicaciones de seguridad.
Causas posibles para ello pueden ser:
• Atascamiento o bloqueo en la pieza de trabajo
• Rotura del material con el que está trabajando.
• Sobrecarga de la herramienta eléctrica
No introduzca las manos en la máquina mientras ésta se encuentra
en funcionamiento.
El útil se puede calentar durante el uso.
ADVERTENCIA! Peligro de quemaduras
• en caso de cambiar la herramienta
• en caso de depositar el aparato
Nunca se debe intentar limpiar el polvo o viruta procedente del
taladrado con la máquina en funcionamiento.
Desconecte siempre el enchufe antes de llevar a cabo cualquier
trabajo en la máquina.
CONEXIÓN ELÉCTRICA
Conectar solamente a corriente AC monofásica y sólo al voltaje
indicado en la placa de características. También es posible la
conexión a enchufes sin toma a tierra, dado que es conforme a la
Clase de Seguridad II.
Conecte siempre la máquina a una red protegida por interruptor
diferencial y magnetotérmico (FI, RCD, PRCD), para su seguridad
personal, según normas establecidas para instalaciones eléctricas
de baja tensión.
Enchufar la máquina a la red solamente en posición desconectada.
APLICACIÓN DE ACUERDO A LA FINALIDAD
El martillo es utilizable para todo tipo de taladrados y cincelados en
piedras y hormigón.
MANTENIMIENTO
Las ranuras de ventilación de la máquina deben estar despejadas
en todo momento.
Si el cable de conexión a la red estuviera dañado, deberá ser
sustituido en un punto de servicio técnico, para evitar situaciones
de peligro.
Solo se deben utilizar accesorios y piezas de repuestos AEG. Piezas
cuyo recambio no está descrito en las instrucciones de uso, deben
sustituirse en un centro de asistencia técnica AEG (Consulte el
folleto Garantia/Direcciones de Centros de Asistencia Técnica).
En caso necesario, puede solicitar un despiece de la herramienta.
Por favor indique el número de impreso que hay en la etiqueta
y pida el despiece a la siguiente dirección: Techtronic Industries
GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.
Español

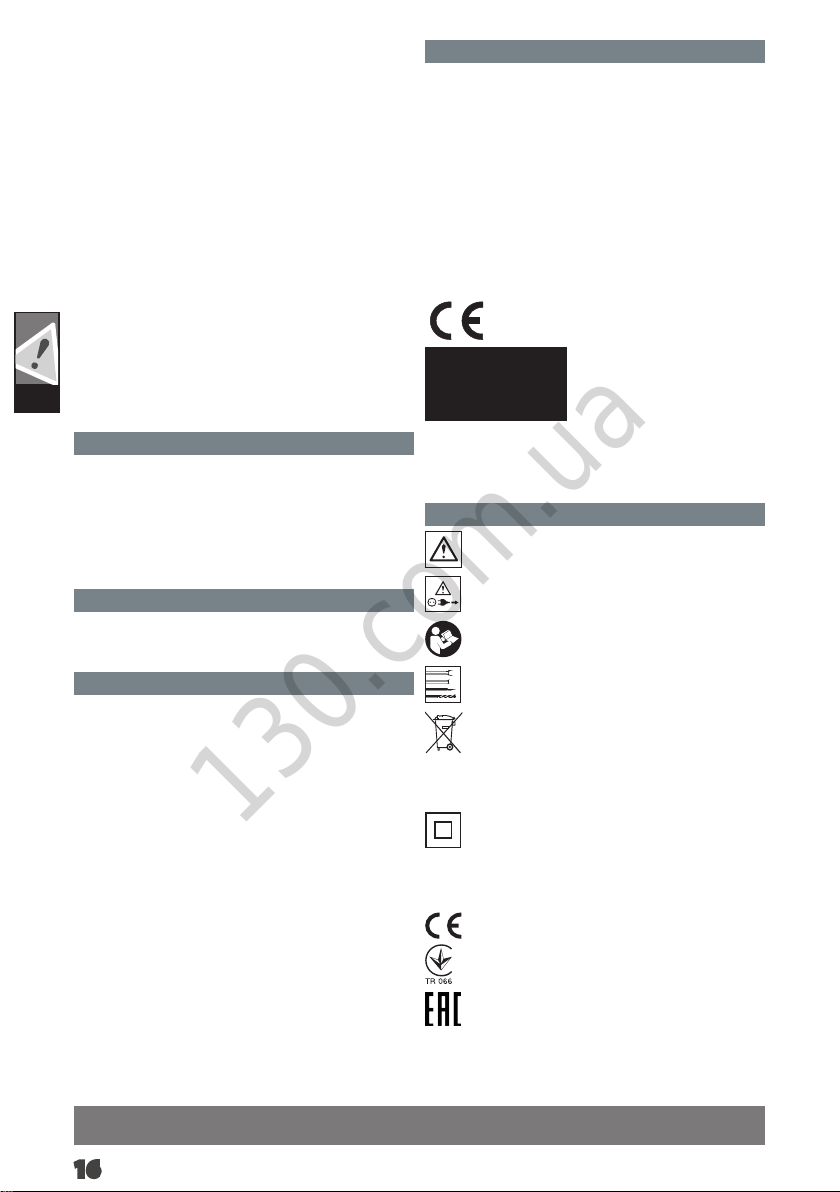

DECLARACION DE CONFORMIDAD CE
Declaramos bajo nuestra única responsabilidad que el producto
descrito bajo „Datos técnicos“ cumple todas las disposiciones
pertinentes de las directivas
2011/65/EU (RoHS)
2006/42/CE
2014/30/EU
y que se han implementado y estándares
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Winnenden, 2016-02-12
Alexander Krug / Managing Director
Autorizado para la redacción de los documentos técnicos.
Techtronic Industries GmbH
Max-Eyth-Straße 10, 71364 Winnenden, Germany
SÍMBOLOS
¡ATENCIÓN! ¡ADVERTENCIA! ¡PELIGRO!
Desconecte siempre el enchufe antes de llevar a cabo
cualquier trabajo en la máquina.
Lea las instrucciones detenidamente antes de conectar la
herramienta
Accessorio - No incluido en el equipo estándar, disponible
en la gama de accesorios.
Los aparatos eléctricos no se deben eliminar junto con la
basura doméstica. Losaparatos eléctricos yelectrónicos
se deben recoger por separado y se deben entregar a una
empresa de reciclaje para una eliminación respetuosa con el
medio ambiente. Infórmese en las autoridades locales o en
su tienda especializada sobre los centros de reciclaje y puntos
de recogida.
Herramienta eléctrica de la clase de protección II. Herra-
mientas eléctricas, en las que la protección contra un choque
eléctrico nodepende solamentedel aislamientobásico sino
tambiénde laaplicación de medidas adicionales deprotec-
ción, como doble aislamiento o aislamiento reforzado. No
existe dispositivo para la conexión de un conductor protector.
Marca CE
Certicado UkrSEPRO de conformidad
Certicado EAC de conformidad
Autogoods “130”
130.com.ua

15
Por
Português
CARACTERÍSTICAS TÉCNICAS
Martelo Rotativo KH 5 G
Número de produção 4181 61 03...
... 000001-999999
Potência absorvida nominal 1100W
Potência de saída 550W
Velocidade em vazio 450 min -1
Velocidade de rotação máxima em carga no máx. 430 min -1
Frequência de percussão em carga no máx. 3000 min -1
Força de impacto individual conforme EPTA-Procedure 05/2009, furar /Trabalho de ponteira 7,5/ 7,5 J
Força de impacto individual (pre 2009), furar/Trabalho de ponteira 9,0/ 9,0 J
ø de furo em betão 40 mm (SDS-max)
Brocas de coroa para tunéis para betão, tijolos e blocos sílico-calcário 65 mm (SDS-max)
Coroa dentada de perfurar para betão, tijolos e blocos sílico-calcário 105 mm (SDS-max)
ø da gola de aperto 66 mm
Peso nos termos do procedimento-EPTA 01/2003 6,4 kg
Informações sobre ruído
Valores de medida de acordo com EN 60745. O nível de ruído avaliado A do aparelho é tipicamente:
Nível da pressão de ruído (Incertez K=3dB(A)) 93,0 dB (A)
Nível da poténcia de ruído (Incertez K=3dB(A)) 104,0 dB (A)
Use protectores auriculares!
Informações sobre vibração
Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745.
Furar em betão:
Valor de emissão de vibração ah, HD
Incerteza K= 16,8 m/s2 1,5 m/s2
Trabalho de ponteira:
Valor de emissão de vibração ah, Cheq
Incerteza K= 16,7 m/s2 1,5 m/s2
ATENÇÃO!
O nível vibratório indicado nestas instruções foi medido em conformidade com um procedimento de medição normalizado na EN 60745
e pode ser utilizado para comparar entre si ferramentas eléctricas. O mesmo é também adequado para avaliar provisoriamente o esforço
vibratório.
O nível vibratório indicado representa as principais aplicações da ferramenta eléctrica. Se, no entanto, a ferramenta eléctrica for utilizada
para outras aplicações, com outras ferramentas adaptadas ou uma manutenção insuciente, o nível vibratório poderá divergir. Isto pode
aumentar consideravelmente o esforço vibratório ao longo de todo o período do trabalho.
Para uma avaliação exacta do esforço vibratório devem também ser considerados os tempos durante os quais o aparelho está desligado
ou está a funcionar, mas não está efectivamente a ser utilizado. Isto pode reduzir consideravelmente o esforço vibratório ao longo de todo
o período do trabalho.
Dena medidas de segurança suplementares para proteger o operador do efeito das vibrações, como por exemplo: manutenção da
ferramenta eléctrica e das ferramentas adaptadas, manter as mãos quentes, organização das sequências de trabalho.
isoladas do punho. O contacto da ferramenta de corte com uma
linha sob tensão também pode colocar peças metálicas do aparelho
sob tensão e levar a um choque eléctrico.
Instruções de segurança e trabalho suplementares
Utilizar equipamento de protecção. Durante os trabalhos com a
máquina, usar sempre óculos de protecção. Vestuário de protecção,
bem como máscara de pó, sapatos fechados e antiderrapante,
capacete e protecção auditiva são recomendados.
A poeira gerada ao trabalhar com esta ferramenta pode ser
perigosa para a saúde e por isso não deve atingir o corpo. Utilize um
sistema de absorção de poeiras e use uma máscara de protecção.
Retire completamente a poeira depositada, por exemplo com um
aspirador.
Manter sempre o cabo de ligação fora da zona de acção da máquina.
ATENÇÃO! Leia todas as instruções de segurança e
todas as instruções. O desrespeito das advertências e instruções
apresentadas abaixo pode causar choque eléctrico, incêndio e/ou
graves lesões.
Guarde bem todas as advertências e instruções para futura
referência.
INSTRUÇÕES DE SEGURANÇA PARA MARTELO
Sempre use a protecção dos ouvidos. Os ruídos podem causar
surdez.
Sempre use os punhos adicionais fornecidos com o apa-
relho. A perda de controlo pode causar feridas.
Ao executar trabalhos durante os quais possam ser
atingidos cabos eléctricos ou o próprio cabo de rede, deverá
sempre segurar a ferramenta eléctrica pelas superfícies
Autogoods “130”
130.com.ua

16
Por
Não devem ser procesados materiais que representem um perigo
para a saúde (p. ex. asbesto).
Ao trabalhar em paredes, tectos e soalhos prestar atenção a que
não sejam atingidos cabos eléctricos e canalizações de gás e água.
Desligue o aparelho imediatamente, quando a ferramenta de
inserção bloquear! Não ligue o aparelho novamente durante o
bloqueio da ferramenta de inserção, pois isso pode levar a um recuo
repentino com uma alta força reactiva. Verique e elimine a causa
do bloqueio da ferramenta de inserção, observando as instruções
de segurança.
Causas possíveis podem ser:
• Emperramento na peça a trabalhar
• Ruptura do material a processar
• Sobrecarga da ferramenta eléctrica
Não toque na máquina em operação.
A ferramenta de inserção pode car quente durante a operação.
ATENÇÃO! Perigo de queimar-se
• na troca das ferramentas
• ao depositar o aparelho
Não remover aparas ou lascas enquanto a máquina trabalha.
Antes de efectuar qualquer intervenção na máquina, tirar a cha
da tomada.
LIGAÇÃO À REDE
Só conectar à corrente alternada monofásica e só à tensão de rede
indicada na placa de potência. A conexão às tomadas de rede sem
contacto de segurana também é possível, pois trata-se duma
construção da classe de protecção II.
Aparelhos não estacionários, utilizados ao ar livre, devem ser prote-
gidos por um disjuntor de corrente de defeito (FI,RCD,PRCD).
Ao ligar à rede, a máquina deve estar desligada.
UTILIZAÇÃO AUTORIZADA
O martelo electro-pneumático tem aplicação universal para
trabalhos de furar com percussão e trabalhos de ponteira em pedra
e betão.
MANUTENÇÃO
Manter desobstruidos os rasgos de ventilação na carcaça da
máquina.
Se o cabo de alimentação eléctrica estiver danicado, este deverá
ser substituído junto de um serviço de assistência ao cliente dado,
que será necessário utilizar ferramentas especiais.
Utilizar unicamente acessórios e peças sobressalentes da AEG. Sem-
pre que a substituição de um componente não tenha sido descrita
nas instruções, será de toda a conveniência mandar executar esse
trabalho a um Serviço de Assistência AEG (veja o folheto Garantia/
Endereços de Serviços de Assistência).
A pedido e mediante indicação da referência que consta da chapa
de características da máquina, pode requerer-se um desenho
explosivo da ferramenta eléctrica a: Techtronic Industries GmbH,
Max-Eyth-Straße10, 71364Winnenden, Germany.
Português
DECLARAÇÃO DE CONFORMIDADE CE
Declaramos, sob a nossa inteira responsabilidade, que o produto
descrito em «Dados Técnicos» cumpre todas as disposições relevan-
tes das diretivas
2011/65/EU (RoHS)
2006/42/CE
2014/30/EU
tendo sido seguidas as seguintes normas harmonizadas
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Winnenden, 2016-02-12
Alexander Krug / Managing Director
Autorizado a reunir a documentação técnica.
Techtronic Industries GmbH
Max-Eyth-Straße 10, 71364 Winnenden, Germany
SYMBOLE
ATENÇÃO! PERIGO!
Antes de efectuar qualquer intervenção na máquina, tirar
a cha da tomada.
Leia atentamente o manual de instruções antes de colocar a
máquina em funcionamento.
Acessório - Não incluído no eqipamento normal, disponí-
vel como acessório.
Aparelhos eléctricos não devem ser jogados no lixo doméstico.
Aparelhos eléctricose electrónicos devemser colectadossepa-
radamente e entregues a uma empresa de reciclagem para a
eliminação correcta. Solicite informações sobre empresas de
reciclagem e postos de colecta de lixo das autoridades locais
ou do seu vendedor autorizado.
Ferramenta eléctrica da classede protecção II. Ferramenta
eléctrica, na qual a protecção contra choque eléctrico não só
depende do isolamento básico, mas também da aplicação de
medidas deprotecção suplementares,como isolamento duplo
ou reforçado. Não há um dispositivo para a conexão dum
condutor de protecção.
Marca CE
Marca de conformidade UkrSEPRO .
Marca de conformidade EurAsian.
Autogoods “130”
130.com.ua
