Aerfast Mec-Air MA08140 User manual

2
GB
TABLE OF CONTENTS
INTRODUCTION ...................................................................
SAFETY ALERT......................................................................
INSPECTION .........................................................................
SAFETY WARNINGS ............................................................
ELECTRICAL.................................................................
EXPLOSION OR FIRE....................................................
BURSTING ....................................................................
BREATHING ..................................................................
BURNS ..........................................................................
FLYING OBJECTS..........................................................
EYE PROTECTION..........................................................

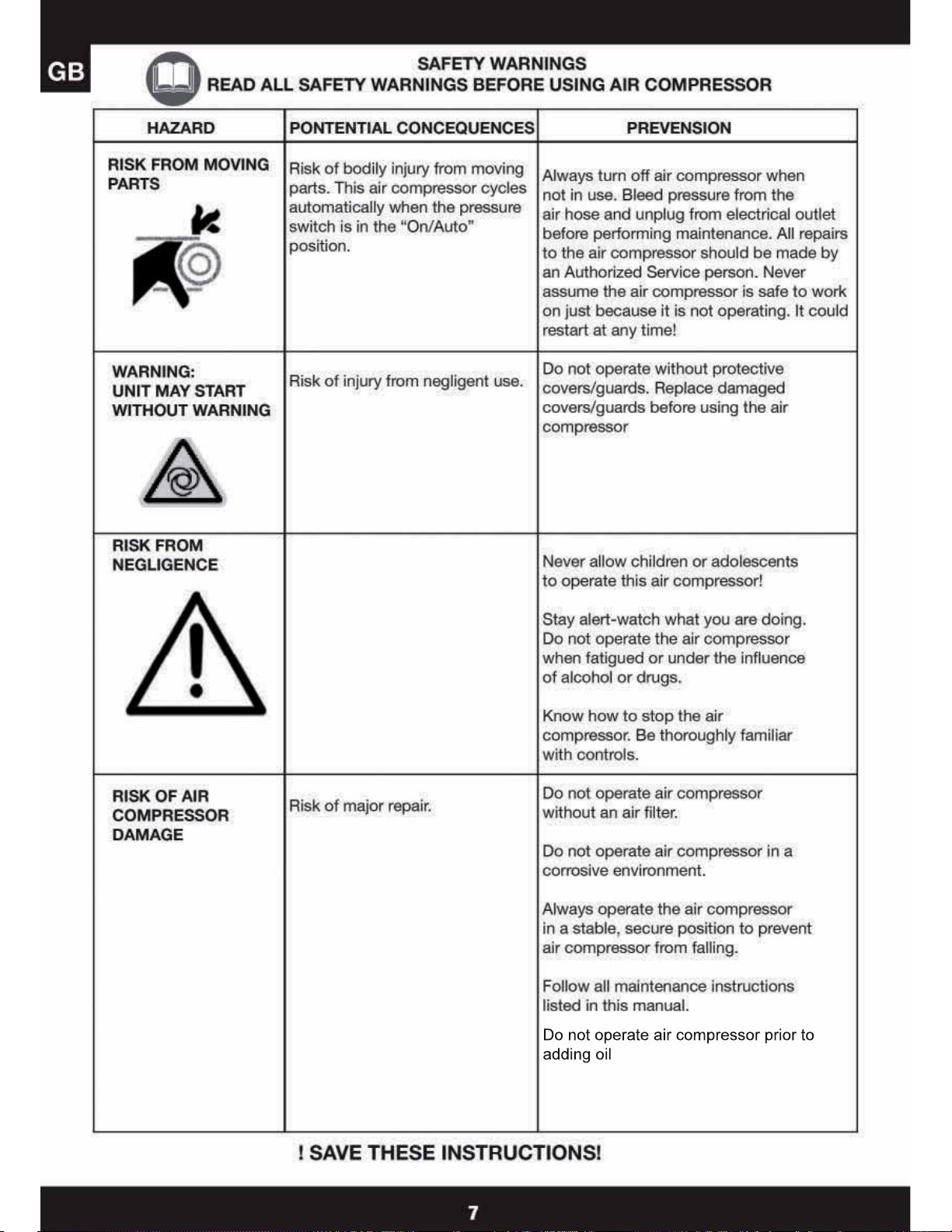

MOVING PARTS.............................................................
NEGLIGENCE ................................................................
AIR COMPRESSOR DAMAGE.......................................
COMPRESSOR FEATURES ..................................................

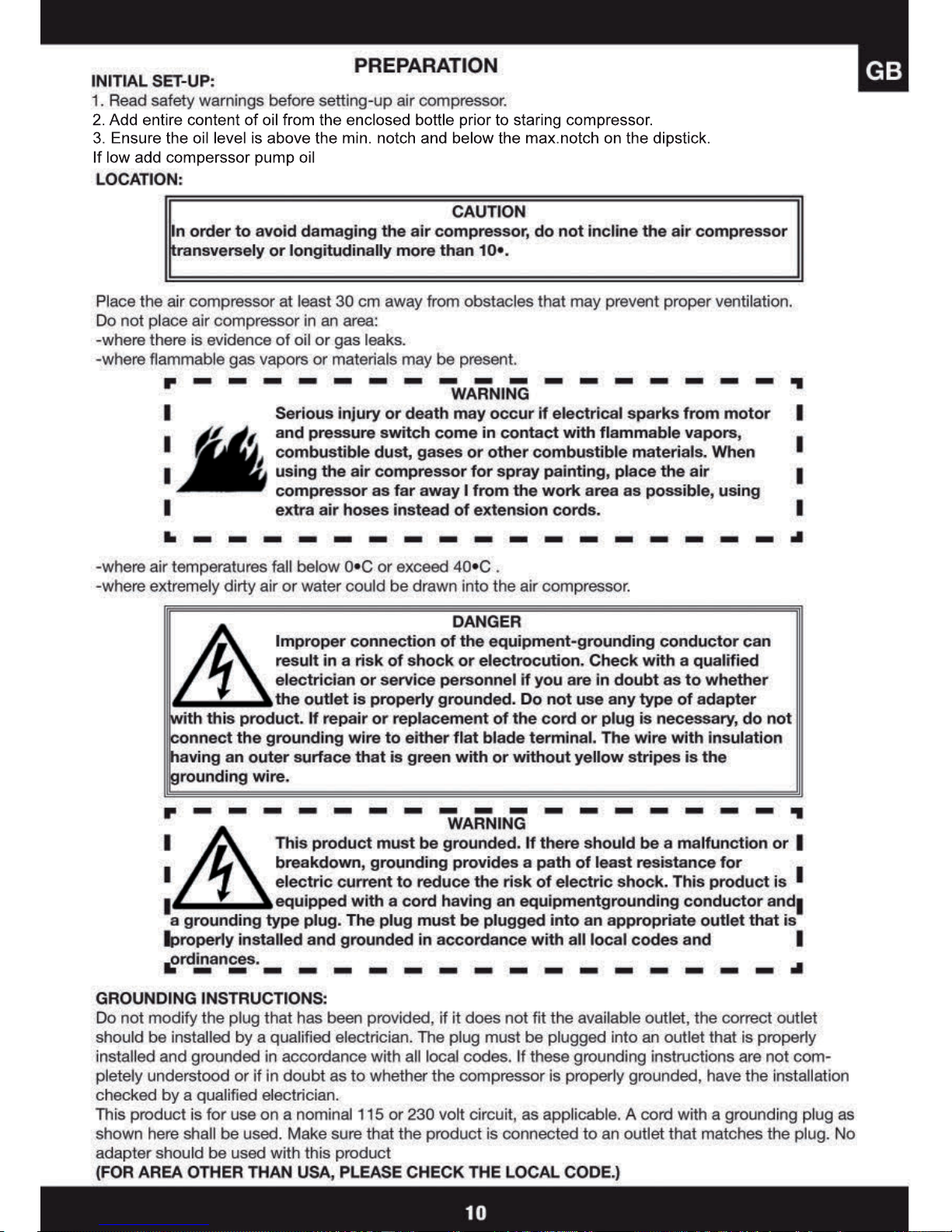

PREPARATION........................................................................
INITIAL SET-UP ............................................................
LOCATION.....................................................................
GROUDING...................................................................
OPERATION ...........................................................................
PRE-START CHECKLIST ..............................................
START-UP .....................................................................
SHUTDOWN .................................................................
MAINTENANCE.......................................................................
TROUBLESHOOTING ............................................................
RECYCLING...........................................................................
SPECIFICATIONS ...................................................................
3
3
3
7
6
10
6
5
8-9
7
7
6
6
5
4
4-7
10
10
10
12-13
11
11
11
11
11
13
14

3
INSPECTION
Unbox the air compressor and write the serial number in the space provided below. Inspect for
signs of obvious or concealed freight damage. Be sure that all damaged parts are replaced and
any mechanical problems are corrected prior to the operation of the air compressor.
SERIAL NUMBER__________________________________________
Please have the following information available for all service calls:
1. Model Number
2. Serial Number
3. Date and Place of Purchase
INTRODUCTION
This operator’s manual was compiled for your benefit. By reading and following the simple safety,
installation and operation, and maintena nce steps described in this manual, you will receive years
of troublefree operation from your new AERFAST Air Compressor. The contents of this manual
are based on the latest product information available at the time of publication. The manufacturer
reserves the right to make changes in price, color, materials equipment, specifications or models
at any time without notice.
SAFETY ALLERTS!
A ”DANGER, WARNING or CAUTION” safety warning will be surrounded by a ”SAFETYALERT
BOX”. This box is used to designate and emphasize Safety Warnings that must be followed when
operating this air compressor. Accompanying the safety warnings are “Signal Words” which des-
ignate the degree or level of hazard seriousness. The “Signal Words” used in this manual are as
follows:
ALWAYS PROVIDE A COPY OF THIS MANUAL TO ANYONE USING THIS EQUIPMENT. READ
ALL INSTRUCTIONS IN THIS MANUALANDANY INSTRUCTIONS SUPPLIED BY MANUFAC-
TURERS OF SUPPORTING EQUIPMENT BEFORE OPERATING THISAIR COMPRESSOR
AND ESPECIALLY POINT OUT THE “SAFETY WARNINGS” TO PREVENT THE POSSIBILITY
OF PERSONAL INJURY TO THE OPERATOR.
DANGER: Indicates an imminently hazardous situation which, if not avoided,
WILL result in death or serious injury.
WARNING: Indicates a potentially hazardous situation which, if not avoided,
COULD result in death or serious injury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided
MAY result in minor or moderate injury or damage to the air
compressor.
The symbols set to the left of this paragraph are “Safety Alert Symbols”.
These symbols are used to call attention to items or procedures that
could be dangerous to you or other persons using this equipment.
GB

4
RISK OF ELECTRIC
SHOCK
OR ELECTROCUTION
Make sure the air compressor is plugged
into a properly grounded outlet which
provides correct voltage and adequate
fuse protection.
Check power cord for signs of crushing,
cutting or heat damage.
Replace faulty cord before use.
Keep all connections dry and offthe
ground. Do not allow electrical cords to lay
in water or in such a position where water
could come in contact with them. Do not
touch plug with wet hands.
Do not pull on the electrical cord to
disconnect from the outlet.
Never operate air compressor in wet
conditions or outdoors when it is raining.
Never operate air compressor with safety
guards/covers removed or damaged.
Any electrical wiring or repairs
performed on this air compressor
should be done by Authorized
Service Personnel in accordance
with National and Local electrical
codes.
Before opening any electrical
enclosure, always shut offthe air
compressor, relieve pressure and
unplug the air compressor from the
power source. Allow air compressor
to cool down. Never assume the air
compressor is safe to work on just
because it is not operating. It could
restart at any time!
Serious injury or death could
occur if the air compressor is not
properly grounded. Your air
compressor is powered by
electricity and may cause
electric shock or electrocution if
not used properly.
Electrical shock may occur from
electrical cord.
Electrical shock may occur if the
air compressor is not operated
properly.
Serious injury or death may occur
if electrical repairs are attempted
by unqualified persons
HAZARD PREVENSIONPONTENTIAL CONCEQUENCES
SAFETY WARNINGS
READ ALL SAFETY WARNINGS BEFORE USING AIR COMPRESSOR GB

5
RISK OF EXPLOSION
OR FIRE
RISK OF BURSTING
Always operate air compressor in a
well ventilated area free of
flammable vapors, combustible
dust, gases or other combustible
materials.
If spraying flammable material,
locate the air compressor at least
6 meters away from the spray area.
(An additional hose may be
required.)
Never place objects against or on
top of air compressor. Operate air
compressor at least 30cm away
from any wall or obstruction that
would restrict proper ventilation.
Drain air tank daily or after each use
to prevent moisture buildup in the
air tank.
If air tank develops a leak, replace
the air tank immediately. Never
repair, weld or make modifications
to the air tank or its attachments.
Never make adjustments to the
factory set pressures.
Never exceed manufacturers
maximum allowable pressure rating
of attachments.
Because of extreme heat, do not
use plastic pipe or lead tin soldered
joints for a discharge line.
Never use air compressor to inflate
small, low pressure objects such as
toys.
All hoses and fittings shall be suitable
for site use at the maximum allowable
working pressure of the portable
compressor.
Serious injury or death may occur
from normal electrical sparks in
motor and pressure switch.
Serious injury may occur if any air
compressor ventilation openings
are restricted, causing the air
compressor to overheat and start
on fire.
Serious injury or death may occur
from an air tank explosion if the
air tanks are not properly
maintained.
Serious injury may occur from an
air compressor malfunction or
exploding accessories if incorrect
system components,
attachments or accessories are
used.
HAZARD PREVENSIONPONTENTIAL CONCEQUENCES
SAFETY WARNINGS
READ ALL SAFETY WARNINGS BEFORE USING AIR COMPRESSOR
GB

6
RISK TO BREATHING
RISK OF BURNS
RISK OF FLYING
OBJECTS
EYE PROTECTION
MUST BE WARN
Never inhale air from the air compressor
either directly or from a breathing device
connected to the air compressor.
Operate air compressor only in a well
ventilated area. Follow all safety
instructions provided with the materials
you are spraying. Use of a respirator may
be required when working with some
materials.
Never allow any part of your body or
other materials to make contact with
any exposed metal parts on the air
compressor, motor, or pipework.
Always wear OSHA required “Z87” safety
glasses to shield the eyes from flying
debris.
Never point the air stream at any part
of your body, anyone else or animals.
Never leave pressurized air compressor
unattended. Shut offair compressor and
relieve pressure before attempting
maintenance, attaching tools or
accessories.
Always maintain a safe distance from
people and animals while operating
the air compressor.
Do not move the air compressor
while air tank is under pressure. Do
not attempt to move the air
compressor by pulling on the hose.
Serious injury or death could
occur from inhaling compressed
air. The air stream may contain
carbon monoxide, toxic vapors or
solid particles.
Sprayed materials such as paint,
paint solvents, paint remover,
insecticides, weed killers, etc.
contain harmful vapors and
poisons.
Serious injury could occur from
touching exposed metal parts.
These areas can remain hot for
some time after the air
compressor is shutdown.
Soft tissue damage can occur
from the compressed air stream.
Serious injury can occur from
loose debris being propelled at a
high speed from the compressed
air stream.
HAZARD PREVENSIONPONTENTIAL CONCEQUENCES
SAFETY WARNINGS
READ ALL SAFETY WARNINGS BEFORE USING AIR COMPRESSOR GB

12
TROUBLESHOOTING
Symptom 1: The motor will not run or restart
PROBABLE CAUSE
Power cord not plugged in.
Motor/Pressure switch is in “OFF” (0) position.
Motor thermal overload switch has tripped.
Fuse blown or circuit breaker has tripped.
Wrong gauge wire or length of extension cord.
Air tank pressure exceeds motor/pressure switch
“cut-in” pressure.
Pressure release valve on motor/pressure switch
has not unloaded pump head pressure.
REMEDY
Plug cord into grounded outlet.
Move switch to “ON” (1) position.
Turn air compressor off, wait until motor is cool,
then check motor circuit breaker.
Replace fuse or reset circuit breaker.
Check for proper fuse amperage.
Check for low voltage conditions.
Disconnect any other electrical appliances from
circuit or operate air compressor on its own branch
circuit.
Check chart on page #10 for proper gauge wire and
cord length.
Motor will start automatically when air tank pressure
drops below “cut-in” pressure of motor/pressure
switch.
Bleed the line by moving the switch to the “Off” (0)
position.
Contact AERFAST Customer Service.
Symptom 2: When in start/stop postion, the motor runs continously
PROBABLE CAUSE
Motor/Pressure switch does not shut offthe motor
when the air compressor reaches “cut-out”
pressure and safety relief valve activates.
The air compressor is incorrectly sized.
REMEDY
Move the motor/pressure switch to the “Off”(0)
position, If the motor does not shut off, unplug the
air compressor. If the electrical contacts are welded
together, replace the pressure switch.
Limit the air pressure to the capacity of the air
compressor. Either use a smaller tool or a larger air
compressor.
Symptom 3: Air continues to leak at motor/pressure switch release valve after motor stops.
PROBABLE CAUSE
The check valve is stuck open. REMEDY
Remove, clean or replace.
Symptom 4: Air continues to leak at motor/pressure switch release valve while motor is running
PROBABLE CAUSE
Defective motor/pressure switch. REMEDY
Replace
Symptom 5: Air blowing from inlet filter
PROBABLE CAUSE
Damaged inlet (reed) valve. REMEDY
Contact AERFAST Customer Service
GB

13
TROUBLESHOOTING
Symptom 6: Air leaks from safety relief valve
PROBABLE CAUSE
Possible defective safety relief valve.
Excessive air tank pressure.
REMEDY
Operate safety relief valve manually by pulling on
ring.
If it still leaks, it should be replaced.
Defective motor/pressure switch. Replace.
Symptom 7: Air leaks at fittings
PROBABLE CAUSE
Fittings are not tight enough. REMEDY
Tighten fittings where air can be heard
escaping. Check fittings with soapy water
solution. Do not overtighten.
Symptom 8: Air leak in air tank
PROBABLE CAUSE
Defective or rusted air tank. REMEDY
Remove, clean or replace.
Symptom 10: Air compressor not making enough air
PROBABLE CAUSE
Restricted air intake filter.
Defective (reed) valve.
REMEDY
Clean.
Drain air tank and measure pump up time.
Compare tospecifications. If lower, remove pump
head and inspect valve plate, clean or replace.
Symptom 9: Insufficient pressure at air tool or accessory
PROBABLE CAUSE
Pressure regulator knob not turned to high enough
pressure or defective pressure regulator.
Restricted air intake filter.
Air leaks.
Air compressor is not large enough for air
requirement.
REMEDY
Adjust pressure regulator knob to proper setting or
replace.
Clean.
Check for leaks and repair.
Check the accessory air requirement. If it is higher
thanthe CFM or pressure supply of the air
compressor, you need a larger air compressor.
Symptom 11: Moisture in discharge air
PROBABLE CAUSE
Condensation in air tank caused by high level of
atmospheric humidity or air compressor is
not run long enough.
REMEDY
Drain air tank after every use. Drain air tank more
often in humid weather and use an air line filter.
Please dispose of the compressor in the environment as waste. The compressor must be
collected as electrical and electronic equipment separately.
TROUBLESHOOTING
RECYCLING
GB

Canister
Plastic Pneumatic
85 dB 82 dB 81 dB 85 dB
Plastic
110 99
23 L 12 L 8 L 15 L
CanisterCanisterCanister Canister
Cast Iron Cast Iron Cast Iron Cast Iron

FR
TABLE DES MATIÈRES
INTRODUCTION ...................................................................
ALERTES POUR LA SÉCURITÉ.............................................
INSPECTION .........................................................................
MISES EN GARDE DE SÉCURITÉ .........................................
ÉLECTRICITÉ.................................................................
EXPLOSION OU INCENDIE...........................................
ÉCLATEMENT................................................................
INHALATION .................................................................
BRÛLURES ...................................................................
OBJETS PROJETÉS......................................................
PROTECTION DES YEUX..............................................
PIÈCES EN MOUVEMENT.............................................
NÉGLIGENCE ................................................................
DOMMAGES AU COMPRESSEUR................................
CARACTÉRISTIQUES DU COMPRESSEUR. .......................
PRÉPARATION........................................................................
MISE EN OEUVRE INITIALE .........................................
EMPLACEMENT.............................................................
MISE à LA TERRE............................................................
FONCTIONNEMENT ...............................................................
LISTE DE VÉRIFICATIONS PRÉLIMINAIR.E S .............
DÉMARRAGE ................................................................
COUPURE......................................................................
ENTRETIEN.............................................................................
DÉPANNAGE...........................................................................
RECYCLAGE...........................................................................
SPÉCIFICATIONS ...................................................................








-















1
1
1

FR
2
INSPECTION
Déballez le compresseur d’air et écrivez son numéro de série dans l’emplacement fourni plus
bas. Inspectez pour chercher des signes d’éventuels dommages évidents ou cachés venant du
transport. Assurez-vous que toutes pièces endommagées soient remplacées et que tout
problème mécanique soit résolu avant de mettre le compresseur d’air en marche.
NUMÉRO DE SÉRIE__________________________________________
Veuillez avoir sous la main ces informations en cas d’appel pour n’importe quel service :
1. Référence de modèle
2. Numéro de série
3. Date et lieu d’achat
INTRODUCTION
Ce manuel d’utilisation a été composé pour vous servir. En lisant puis en appliquant les étapes
simples décrites dans de manuel de sécurisation, installation et fonctionnement, et entretien,
vous aurez des années de service sans souci pour votre nouveau compresseur à air AERFAST.
Le contenu de ce manuel est basé sur les dernières informations produit disponibles au moment
de sa publication. Le constructeur se réserve le droit d’opérer des changements sur prix, couleur,
matériel et équipement, spécifications ou modèles, à tout moment et sans préavis.
ALERTES POUR LA SÉCURITÉ !
Une signalisation pour DANGER, AVERTISSEMENT ou ATTENTION pour la sécurité sera entouré
d’un encadrement d’alerte. Ce cadre est utilisé pour montrer et renforcer les mesures de sécurité
qui doivent être respectées pour faire fonctionner ce compresseur d’air. En accompagnement
des mises en garde de sécurité il y a les mots clés d’alerte qui donnent le degré de danger du
risque. Les mots utilisés dans ce manuel sont :
FOURNISSEZ TOUJOURS UNE COPIE DE CE MANUEL À TOUTE PERSONNE QUI VA
UTILISER CET ÉQUIPEMENT. IL FAUT LIRE TOUTES LES INSTRUCTIONS DE CE MANUEL
PLUS TOUTES LES INSTRUCTIONS FOURNIES PAR LES FABRICANTS DES ÉQUIPEMENTS
ANNEXES AVANT DE FAIRE FONCTIONNER LE COMPRESSEUR D’AIR, ET PRÊTER UNE
ATTENTION TOUTE PARTICULIÈRE AUX MISES EN GARDE DE SÉCURITÉ POUR ÉVITER LA
POSSIBILITÉ DE BLESSURES CORPORELLES POUR L’OPÉRATEUR.
Danger: Indique une situation très dangereuse, qui si les mesures ne sont pas
prises ENTRAÎNERA une blessure sérieuse voire mortelle.
AVERTISSEMENT : Indique une situation potentiellement dangereuse, qui si
les mesures ne sont pas prises ENTRAÎNERAIT une
blessure sérieuse voire mortelle.
ATTENTION : Indique une situation potentiellement dangereuse, qui si les
mesures ne sont pas prises POURRAIT ENTRAÎNER une
blessure légère ou endommager le compresseur d’air.
Les symboles placés à la gauche de ce paragraphe sont les symboles
d’alerte de sécurité, ils sont utilisés pour attirer l’attention sur des articles
ou procédures qui pourraient présenter un danger pour vous ou d’autres
personnes utilisant cet équipement.

FR
3
DANGER PREVENTIONCONSEQUENCES POTENTIELLES
RISQUE DE
COMMOTION
ÉLECTRIQUE
OU D’ÉLECTROCUTION
Assurez-vous que compresseur d’air est
bien branché sur une prise secteur
convenablement reliée à la terre, qui
fournit la tension correcte, et qui est
protégée en amont par fusible ou
disjoncteur.
Vérifiez le cordon secteur pour y déceler
des signes d’écrasement, de coupure ou
de brûlure. Remplacez le cordon s’il est
abîmé avant toute nouvelle utilisation.
Gardez toutes les connexions au sec et
ne reposant pas par terre. Ne laissez pas
le cordon secteur traîner dans l’eau ou
dans une position telle que de l’eau
puisse venir à son contact. Ne touchez
pas la fiche secteur avec des mains
mouillées.
Ne tirez pas sur le cordon secteur pour
débrancher la fiche de la prise murale.
Ne faites jamais fonctionner le
compresseur d’air dans des conditions
d’humidité ou à l’extérieur quand il pleut.
Ne faites jamais fonctionner le
compresseur d’air avec ses couvercles
et protections de sécurité enlevés.
Tout câblage ou dépannage électrique
effectué sur le compresseur d’air doit
être confié à un personnel de dépannage
agréé, en conformité avec les
réglementations électriques locales et
nationales.
Avant d’ouvrir toute partie électrique
fermée, arrêtez toujours le compresseur
d’air, faites chuter la pression et
débranchez l’appareil de sa prise
secteur. Laissez le compresseur d’air
refroidir. Ne présumez jamais que vous
pouvez intervenir en sécurité sur le
compresseur d’air juste parce qu’il ne
tourne pas. Il pourrait redémarrer
inopinément!
Des blessures graves ou
mortelles peuvent arriver si le
compresseur n’est pas mis à la
terre de façon convenable. Votre
compresseur d’air est alimenté de
l’électricité et cela peut provoquer
une commotion électrique ou une
électrocution si l’utilisation n’est
pas correcte.
Une commotion électrique peut
venir du cordon secteur.
Electrical shock may occur from
electrical cord.
Une commotion électrique peut
arriver si le compresseur n’est
pas utilisé correctement.
Des blessures graves ou
mortelles peuvent arriver si des
réparations électriques sont
tentées par des personnes non
qualifiées.
MISES EN GARDE DE SÉCURITÉ
LISEZ TOUTES LES MISES EN GARDE DE SÉCURITÉ AVANT D’UTILISER LE COMPRESSEUR D’AIR


4
FR
RISQUE D’EXPLOSION
OU D’INCENDIE
RISQUE
D’ÉCLATEMENT
Faites toujours fonctionner le
compresseur d’air dans une zone
bien ventilée exempte de vapeurs
inflammables, de poussière
combustible, de gaz ou autres
matières combustibles.
Si vous pulvérisez sous pression de
la matière inflammable, placez le
compresseur d’air au moins 6
mètres plus loin que la zone traitée
(vous pouvez avoir besoin d’un
flexible auxiliaire).
Ne placez jamais de objets contre ou
sur le compresseur d’air. Faites-le
fonctionner à au moins 30 cm à
l’écart de tout mur ou obstacle qui
pourrait empêcher une ventilation
convenable.
Purgez le réservoir d’air quotidiennement,
ou après chaque utilisation, afin d’éviter
une accumulation d’humidité à l’intérieur.
Si une fuite est constatée au réservoir d’air,
il faut immédiatement le remplacer. Ne
jamais chercher à réparer, souder ou
modifier le réservoir d’air ni ses
accessoires.
Ne jamais modifier les pression réglées en
usine.
Ne dépassez jamais la pression
correspondant au maximum nominal
admissible par les accessoires reliés.
N’utilisez jamais le compresseur
pour gonfler des petits objets pour
basse pression, comme les jouets.
Tous les tuyaux et garnitures
conviendront pour l’usage
d’emplacement à la pression
d’utilisation maximale permise du
compresseur portatif.
Des blessures sérieuses voire
mortelles peuvent arriver à partir
d’étincelles électriques normales
au niveau du moteur ou du
manostat.
Des blessures sérieuses peuvent
arriver si des ouvertures de
ventilation du compresseur d’air
sont obstruées, provoquant la
surchauffe de l’appareil et
l’amenant à prendre feu.
Des blessures sérieuses voire
mortelles peuvent arriver suite à
une explosion d’un réservoir d’air,
suite à un mauvais entretien.
Des blessures sérieuses peuvent
arriver par un dysfonctionnement
du compresseur d’air ou
l’explosion d’accessoires, si des
composants, annexes ou
accessoires du système qui
seraient de type incorrect sont
utilisés.
DANGER PREVENTIONCONSEQUENCES POTENTIELLES
MISES EN GARDE DE SÉCURITÉ
LISEZ TOUTES LES MISES EN GARDE DE SÉCURITÉ AVANT D’UTILISER LE COMPRESSEUR D’AIR
