Afriso EURO-INDEX ProCalida IN 1 1/2 User manual

Version: 10.2015.0
ID: 900.000.0476
Lindenstraße 20
74363 Güglingen
Telefon [phone]
Service [phone]
Telefax [phone]
inf[email protected]
www.afriso.com
Copyright 2015 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
Betriebsanleitung
Heizkreisverteiler
ProCalida® IN 1½

2
Über diese Betriebsanleitung
DE
ProCalida® IN 1½
1 Über diese Betriebsanleitung
Diese Betriebsanleitung beschreibt den Heizkreisverteiler ProCalida®
„IN 11/2“ (im folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des
Produkts.
• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung
vollständig gelesen und verstanden haben.
• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit
dem Produkt jederzeit verfügbar ist.
• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden
Unterlagen an alle Benutzer des Produkts weiter.
• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-
sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des
Produkts an den Hersteller.
Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-
lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-
halten.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-
anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden
Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-
ler keinerlei Haftung oder Gewährleistung.

3
Informationen zur Sicherheit
DE
ProCalida® IN 1½
2 Informationen zur Sicherheit
2.1 Warnhinweise und Gefahrenklassen
In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle
Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen
in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes
geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten.
Stellen Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestim-
mungen, Normen und Sicherheitsvorschriften bekannt sind und dass sie
befolgt werden.
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-
nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-
situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-
teilt.
Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet:
WARNUNG
WARNUNG macht auf eine möglicherweise gefährliche Situation aufmerk-
sam, die bei Nichtbeachtung einen schweren oder tödlichen Unfall oder
Sachschäden zur Folge haben kann.
HINWEIS
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam, die
bei Nichtbeachtung Sachschäden zur Folge haben kann.
Dies ist das allgemeine Warnsymbol. Es weist auf die
Gefahr von Verletzungen und Sachschäden hin. Befolgen
Sie alle im Zusammenhang mit diesem Warnsymbol
beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet-
zungen und Sachschäden zu vermeiden.

4
Informationen zur Sicherheit
DE
ProCalida® IN 1½
2.2 Bestimmungsgemäße Verwendung
Dieses Produkt eignet sich ausschließlich zum Verteilen von Heizungswas-
ser und Sole (Wasser-Glykol-Gemisch). Mischverhältnis maximal 50 % Gly-
kolanteil.
Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht
Gefahren.
Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die
von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei
mindestens folgendes:
• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-
vorschriften
• Alle für das Produkt spezifizierten Bedingungen und Daten
• Die Bedingungen der von Ihnen vorgesehenen Anwendung
Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,
von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren
durch und treffen Sie entsprechende dem Ergebnis alle erforderlichen
Sicherheitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Fol-
gen eines Einbaus oder einer Integration des Produkts in ein System oder in
eine Anlage.
Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich
unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten
Bedingungen und innerhalb der spezifizierten technischen Daten und in
Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Nor-
men und Sicherheitsvorschriften durch.

5
Informationen zur Sicherheit
DE
ProCalida® IN 1½
2.3 Vorhersehbare Fehlanwendung
Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke
nicht angewendet werden:
• Verteilung von Trinkwasser
2.4 Qualifikation des Personals
Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom-
men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt
gehörenden Unterlagen kennen und verstehen.
Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse
und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen
und zu erkennen, die durch den Einsatz des Produkts entstehen können.
Den Fachkräften müssen alle geltenden Bestimmungen, Normen und
Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet
werden müssen, bekannt sein.
2.5 Persönliche Schutzausrüstung
Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.
Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-
satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-
hen.
2.6 Veränderungen am Produkt
Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die
in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-
rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.

6
Transport und Lagerung
DE
ProCalida® IN 1½
3 Transport und Lagerung
Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-
digt werden.
HINWEIS
BESCHÄDIGUNG DES PRODUKTS
• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-
dukts die spezifizierten Umgebungsbedingungen eingehalten werden.
• Benutzen Sie für den Transport die Originalverpackung.
• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.
• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-
schützt ist.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

7
Produktbeschreibung
DE
ProCalida® IN 1½
4 Produktbeschreibung
4.1 Übersicht
Alle dargestellten Komponenten können auch optionale Lieferbestandteile
sein, da der Verteiler in modularer Bauweise oder als Komplettverteiler gelie-
fert werden kann und deshalb unterschiedliche Konfigurationen möglich sind.
Standardausführung
A. KFE-Hahn
B. Endkappe mit G1/2-Anschluss
C. Hubventil
D. Thermometer
E. Durchflussmesser
F. Absperrventil
G. Endkappe
Zubehör
1. Stellantrieb
2. Kugelhahn (optional)
3. Manometer mit Montageventil
AA
B
D2 FE
1
G
2
C
3

8
Produktbeschreibung
DE
ProCalida® IN 1½

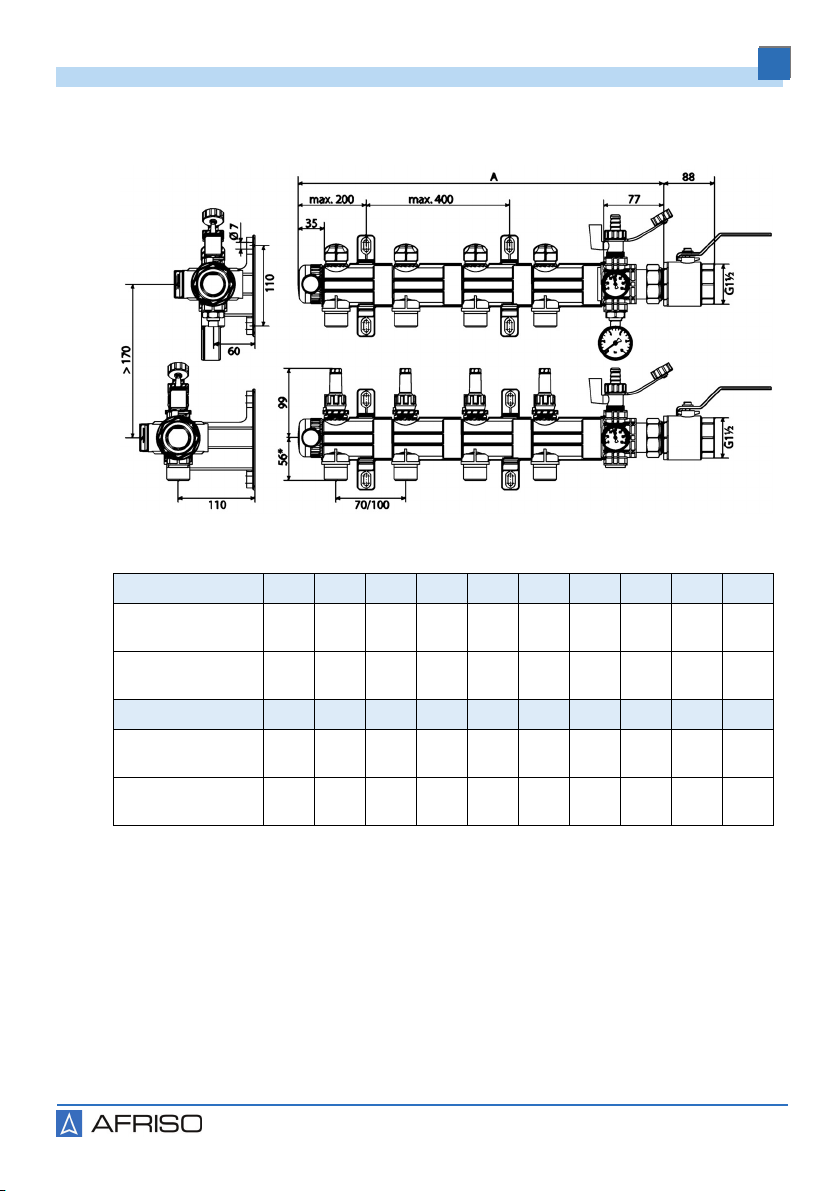

4.2 Abmessungen
4.3 Funktion
Das Produkt ist ein modularer Heizungs-/ Soleverteiler aus glasfaserver-
stärktem Polyamid. Die Absperrung der Heiz-/Solekreise erfolgt über Ventile
am Vor- und Rücklauf. Für den Zusammenbau des Verteilers ist kein Werk-
zeug notwendig. Die Module sind selbstdichtend durch O-Ringe miteinander
verbunden. Alle Dichtungen und das Befestigungsmaterial sind beigepackt.
Abbildung 1: Abmessungen in mm
Solekreise 2 3 4 5 6 7 8 9 10 11
Segmentlänge
70 mm 250 320 390 460 530 600 670 740 810 880
Segmentlänge
100 mm 310 410 510 610 710 810 910 1010 1110 1210
Solekreise 12 13 14 15 16 17 18 19 20 -
Segmentlänge
70 mm 950 1020 1090 1160 1230 1300 1370 1440 1510 -
Segmentlänge
100 mm 1310 1410 1510 1610 1710 1810 1910 2010 2110 -

9
Produktbeschreibung
DE
ProCalida® IN 1½
4.4 Technische Daten
Parameter Wert
Hauptanschluss G11/2oder Schweißanschluss (optional)
Mögliche Heizkreisanschlüsse G1 flachdichtend; G1-Klemmringver-
schraubung für Rohr Ø 25 x 2,3/2,5;
G3/4-Eurokonus; Klemmringverschraubung
Ø32x2,9oderØ40x3,7
Prüfdruck (24 h, < 30 °C) Max. 6 bar
Betriebstemperatur und
-druck Max. 60 °C bei 6 bar Max. 90 °C bei 3 bar
Anzugsmoment Max. 80 Nm
Lieferbare Anzahl Heizkreise Max. 20 Heizkreise
Thermometer -20/+40 °C
0/+60 °C (NG 40 optionaler Standard)
In Verbindung mit dem Kreuzstück sind
Bi-Th NG 50 mit unterschiedlichen Anzei-
gebereichen nachrüstbar.
Durchflussmesser 4-20 l/min oder 7-32 l/min
Kvs-Wert
Vor- und Rücklaufventil 2,1 m3/h

10
Montage
DE
ProCalida® IN 1½
5 Montage
Schützen Sie den Heizkreisverteiler vor direkter Sonneneinstrahlung.
5.1 Halter montieren
WARNUNG
VERBRENNUNGEN DURCH HEISSE FLÜSSIGKEIT
Wasser in Heizungsanlagen steht unter einem hohen Druck und kann Tempe-
raturen bis über 100 °C erreichen.
• Stellen Sie sicher, dass das Heizwasser abgekühlt ist, bevor Sie das Produkt
montieren.
Nichtbeachtung dieser Anweisung kann zu Tod, schweren Verletzungen
oder Sachschäden führen.
Heizkreise 2-5 6-9 10-14 15-19 20
Benötigte Halter 23456

11
Montage
DE
ProCalida® IN 1½

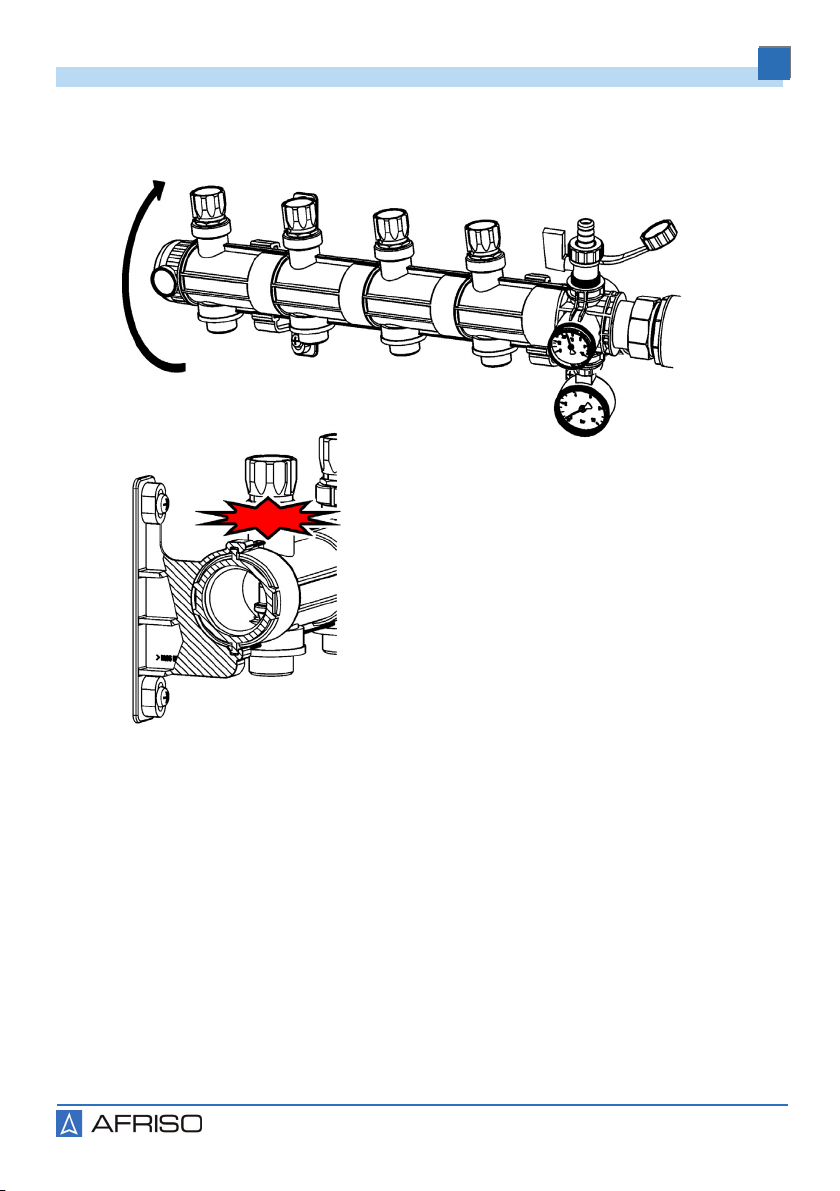

5.2 Produkt montieren
Klick

12
Inbetriebnahme
DE
ProCalida® IN 1½
6 Inbetriebnahme
6.1 Produkt in Betrieb nehmen
1. Schließen Sie einen Schlauch am
KFE-Hahn an und öffnen Sie den
KFE-Hahn.
2. Öffnen Sie das Rücklaufventil des
ersten Heizkreises (2). Öffnen Sie
das Vorlaufventil des ersten Heiz-
kreises (3). Schließen Sie alle
anderen Ventile (1).
3. Füllen und Spülen Sie den Heiz-
kreis mit maximal 5 bar.
4. Schließen Sie das Vor- und Rück-
laufventil des befüllten Heizkrei-
ses.
5. Wiederholen Sie die Schritte 2 bis
4 (Heizkreis füllen und spülen) für
alle weiteren Heizkreise.
6. Entlüften Sie die Anlage am KFE-
Hahn (4).
1 2
13
4

13
Inbetriebnahme
DE
ProCalida® IN 1½
6.2 Druckprobe und Funktionsprüfung durchführen
1. Beaufschlagen Sie die Anlage zwei Stunden lang mit 6 bar Druck.
2. Führen Sie nach zwei Stunden eine Leckageprüfung durch.
- Der Druckabfall darf maximal 0,2 bar betragen.
3. Füllen Sie die Anlage so lange mit Wasser, bis der Betriebsdruck erreicht
ist.
6.3 Vorlaufventile einstellen
6.3.1 Mit Durchflussmesser
1. Öffnen Sie das Vorlaufventil so
weit, bis die errechnete Wasser-
menge (A) am Durchflussmesser
angezeigt wird.
2. Drehen Sie den Ring bis zum
Anschlag des Vorlaufventils.
A

14
Inbetriebnahme
DE
ProCalida® IN 1½
6.3.2 Ohne Durchflussmesser
Abbildung 2: Diagramm zur Ermittlung der Durchflussmenge
Abbildung 3: Diagramm Gesamtdruckverlust mit Absperrventil
A. Druckverlust [mbar]
B. Massenstrom [kg/h]
C. Anzahl Sole-/ Heizkreise
A
B
B
C

15
Wartung
DE
ProCalida® IN 1½
7 Wartung
Das Produkt ist wartungsfrei.
8 Störungsbeseitigung
Störungen, die nicht durch die im Kapitel beschriebenen Maßnahmen besei-
tigt werden können, dürfen nur durch den Hersteller behoben werden.
9 Außerbetriebnahme und Entsorgung
Entsorgen Sie das Produkt nach den geltenden Bestimmungen, Normen und
Sicherheitsvorschriften.
1. Demontieren Sie das Produkt (siehe Kapitel "Montage" in umgekehrter
Reihenfolge).
2. Entsorgen Sie das Produkt.
10 Rücksendung
Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin-
dung setzen.
11 Gewährleistung
Informationen zur Gewährleistung finden Sie in unseren Allgemeinen
Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf-
vertrag.
1. Entnehmen Sie den Einstellwert
aus Abbildung 2.
2. Schließen Sie das Vorlaufventil.
3. Stellen Sie den Einstellwert (A)
am Ring ein.
4. Öffnen Sie das Vorlaufventil.
A

16
Gewährleistung
DE
ProCalida® IN 1½

Version: 10.2015.0
ID: 900.000.0476
Lindenstraße 20
74363 Güglingen
Telefon[phone]
Service+49 7135-102-211
Telefax [phone]
inf[email protected]
www.afriso.com
Copyright 2015 AFRISO-EURO-INDEX GmbH. All rights reserved.
Operating
instructions
Heating circuit manifolds
ProCalida® IN 1½

2
About these operating instructions
EN
ProCalida® IN 1½
1 About these operating instructions
These operating instructions describe the heating circuit manifold
ProCalida® "IN 11/2" (also referred to as "product" in these operating instruc-
tions). These operating instructions are part of the product.
• You may only use the product if you have fully read and understood these
operating instructions.
• Verify that these operating instructions are always accessible for any type
of work performed on or with the product.
• Pass these operating instructions as well as all other product-related doc-
uments on to all owners of the product.
• If you feel that these operating instructions contain errors, inconsisten-
cies, ambiguities or other issues, contact the manufacturer prior to using
the product.
There operating instructions are protected by copyright and may only be
used as provided for by the corresponding copyright legislation. We reserve
the right to modifications.
The manufacturer shall not be liable in any form whatsoever for direct or con-
sequential damage resulting from failure to observe these operating instruc-
tions or from failure to comply with directives, regulations and standards and
any other statutory requirements applicable at the installation site of the prod-
uct.

3
Information on safety
EN
ProCalida® IN 1½
2 Information on safety
2.1 Safety messages and hazard categories
These operating instructions contain safety messages to alert you to poten-
tial hazards and risks. In addition to the instructions provided in these oper-
ating instructions, you must comply with all directives, standards and safety
regulations applicable at the installation site of the product.Verify that you are
familiar with all directives, standards and safety regulations and ensure com-
pliance with them prior to using the product.
Safety messages in these operating instructions are highlighted with warning
symbols and warning words. Depending on the severity of a hazard, the
safety messages are classified according to different hazard categories.
In addition, the following symbols are used in these operating instructions:
WARNING
WARNING indicates a potentially hazardous situation, which, if not avoided,
can result in serious injury or equipment damage.
NOTICE
NOTICE indicates a hazardous situation, which, if not avoided, can
result in equipment damage.
This is the general safety alert symbol. It alerts to injury haz-
ards or equipment damage. Comply with all safety instruc-
tions in conjunction with this symbol to help avoid possible
death, injury or equipment damage.

4
Information on safety
EN
ProCalida® IN 1½
2.2 Intended use
This product may only be used to distribute heating circuit water and brine
(water/glycol mixture). Mixing ratio with a maximum of 50 % glycol.
Any use other than the application explicitly permitted in these operating
instructions is not permitted and causes hazards.
Verify that the product is suitable for the application planned by you prior to
using the product. In doing so, take into account at least the following:
• All directives, standards and safety regulations applicable at the installa-
tion site of the product
• All conditions and data specified for the product
• The conditions of the planned application
In addition, perform a risk assessment in view of the planned application,
according to an approved risk assessment method, and implement the
appropriate safety measures, based on the results of the risk assessment.
Take into account the consequences of installing or integrating the product
into a system or a plant.
When using the product, perform all work and all other activities in conjunc-
tion with the product in compliance with the conditions specified in the oper-
ating instructions and on the nameplate, as well as with all directives, stand-
ards and safety regulations applicable at the installation site of the product.
