AFRISO G1 User manual

Version: 07.2018.0
ID: 900.000.0620
Lindenstraße 20
74363 Güglingen
Telefon [phone]
Service [phone]
Telefax [phone]
[email protected]
www.afriso.com
Copyright 2018 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
Betriebsanleitung
Verteilerpumpengruppe
G1

2
Über diese Betriebsanleitung
DE
G1
1 Über diese Betriebsanleitung
Diese Betriebsanleitung beschreibt die Verteilerpumpengruppe „G1“ (im fol-
genden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts.
• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung
vollständig gelesen und verstanden haben.
• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit
dem Produkt jederzeit verfügbar ist.
• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden
Unterlagen an alle Benutzer des Produkts weiter.
• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-
sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des
Produkts an den Hersteller.
Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-
lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-
halten.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-
anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden
Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-
ler keinerlei Haftung oder Gewährleistung.

3
Informationen zur Sicherheit
DE
G1
2 Informationen zur Sicherheit
2.1 Warnhinweise und Gefahrenklassen
In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle
Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen
in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes
geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten.
Stellen Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestim-
mungen, Normen und Sicherheitsvorschriften bekannt sind und dass sie
befolgt werden.
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-
nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-
situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-
teilt.
GEFAHR
GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die
bei Nichtbeachtung unweigerlich einen schweren oder tödlichen Unfall zur
Folge hat.
WARNUNG
WARNUNG macht auf eine möglicherweise gefährliche Situation aufmerk-
sam, die bei Nichtbeachtung einen schweren oder tödlichen Unfall oder
Sachschäden zur Folge haben kann.
HINWEIS
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam,
die bei Nichtbeachtung Sachschäden zur Folge haben kann.

4
Informationen zur Sicherheit
DE
G1
Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet:
2.2 Bestimmungsgemäße Verwendung
Dieses Produkt eignet sich ausschließlich zur Konstanttemperaturregelung
von Fußbodenheizungsanlagen oder Wandheizkörpern in Gebäuden bei
Verwendung folgender Medien:
• Heizungswasser nach VDI 2035
• Wasser-Glykol-Gemische mit maximal 20 % Beimischung
Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht
Gefahren.
Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die
von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei
mindestens folgendes:
• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-
vorschriften
• Alle für das Produkt spezifizierten Bedingungen und Daten
• Die Bedingungen der von Ihnen vorgesehenen Anwendung
Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,
von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren
durch und treffen Sie entsprechende dem Ergebnis alle erforderlichen
Sicherheitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Fol-
gen eines Einbaus oder einer Integration des Produkts in ein System oder in
eine Anlage.
Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich
unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten
Bedingungen und innerhalb der spezifizierten technischen Daten und in
Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Nor-
men und Sicherheitsvorschriften durch.
Dies ist das allgemeine Warnsymbol. Es weist auf die
Gefahr von Verletzungen und Sachschäden hin. Befolgen
Sie alle im Zusammenhang mit diesem Warnsymbol
beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet-
zungen und Sachschäden zu vermeiden.
Dieses Symbol warnt vor gefährlicher elektrischer Span-
nung. Wenn dieses Symbol in einem Warnhinweis gezeigt
wird, besteht die Gefahr eines elektrischen Schlags.

5
Informationen zur Sicherheit
DE
G1
2.3 Vorhersehbare Fehlanwendung
Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke
nicht angewendet werden:
• Betrieb mit Trinkwasser
• Betrieb mit verklebenden, ätzenden oder entzündlichen Medien
• Betrieb in Solaranlagen
• Explosionsgefährdete Umgebung
- Bei Betrieb in explosionsgefährdeten Bereichen kann Funkenbildung zu
Verpuffungen, Brand oder Explosionen führen.
2.4 Qualifikation des Personals
Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom-
men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt
gehörenden Unterlagen kennen und verstehen.
Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse
und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen
und zu erkennen, die durch den Einsatz des Produkts entstehen können.
Den Fachkräften müssen alle geltenden Bestimmungen, Normen und
Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet
werden müssen, bekannt sein.
2.5 Persönliche Schutzausrüstung
Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.
Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-
satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-
hen.
2.6 Veränderungen am Produkt
Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die
in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-
rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.

6
Transport und Lagerung
DE
G1
3 Transport und Lagerung
Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-
digt werden.
HINWEIS
BESCHÄDIGUNG DES PRODUKTS
• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-
dukts die spezifizierten Umgebungsbedingungen eingehalten werden.
• Benutzen Sie für den Transport die Originalverpackung.
• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.
• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-
schützt ist.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

7
Produktbeschreibung
DE
G1
4 Produktbeschreibung
4.1 Übersicht
Das eingebaute Thermostatventil (I) schließt je nach Voreinstellung bei maxi-
mal 55 °C. Dadurch hilft das Produkt, die Fußbodenheizung vor thermischer
Überbelastung zu schützen.
A. Abgleichventil
B. Tauchhülse G1/2ø12
C. Verschlussschraube G3/8
D. Thermometer
E. Entlüftungsschraub-
nippel 3/8
F. Anschlusswinkel G1
G. Exzenter G1
H. Umwälzpumpe
I. Thermostatventil mit
Fernfühler
J. Basisgehäuse
K. Regulierventil
1. Vorlauf Kessel
2. Vorlauf Flächenheizung
3. Rücklauf Flächenheizung
4. Rücklauf Kessel
AEF G
BCD
J K
I
H
2
3
4
1

8
Produktbeschreibung
DE
G1

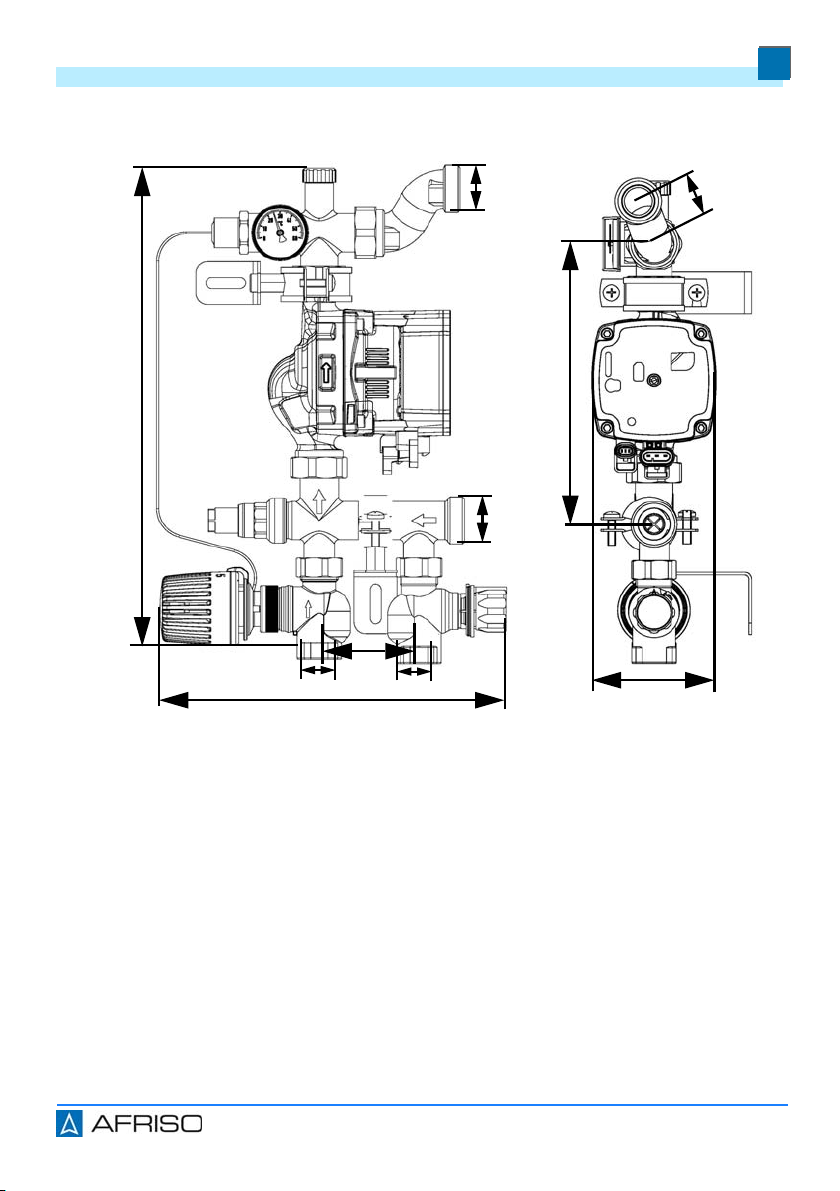

4.2 Abmessungen und Anschlüsse
245 mm
349 mm
G3/4G3/4
70 mm
G1
G1
90 mm
206 mm
33 mm

9
Produktbeschreibung
DE
G1
17 mm
33 mm
29 mm
206 mm
223 mm
235 mm
239 mm
43,5 mm

10
Produktbeschreibung
DE
G1

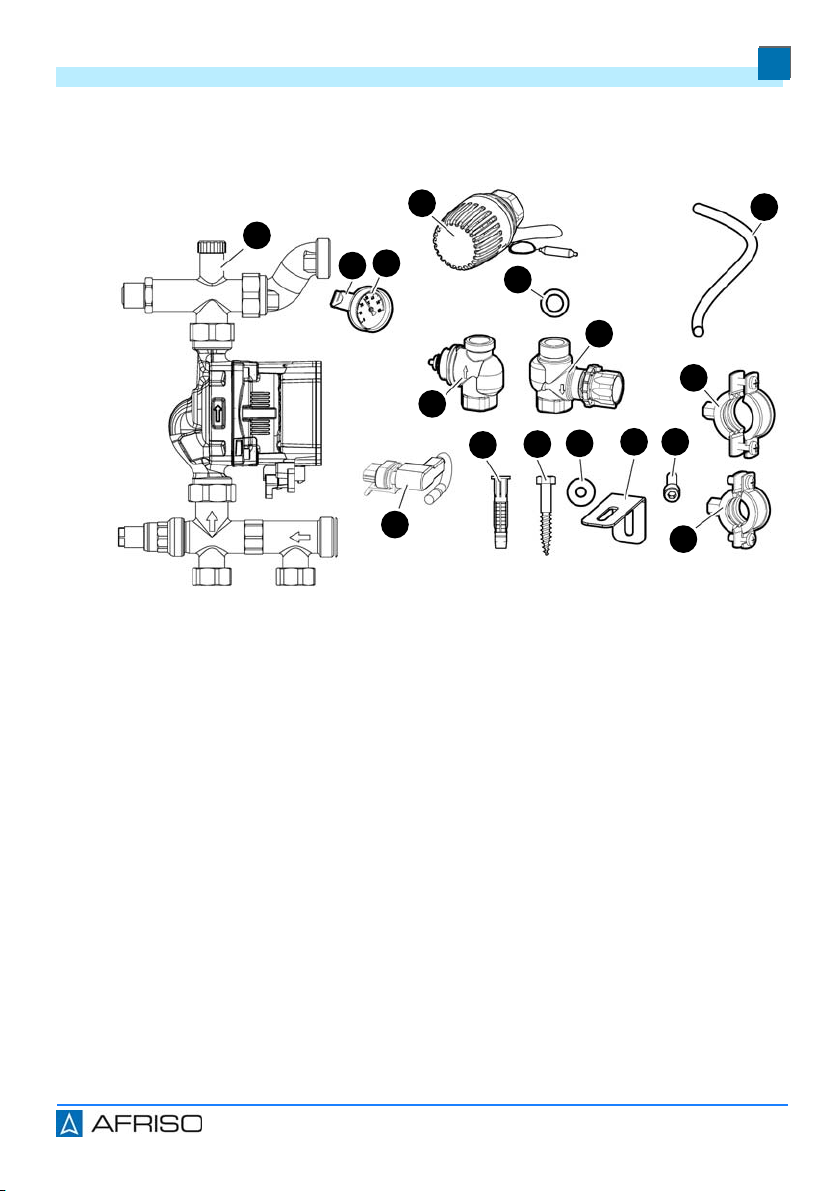

4.3 Lieferumfang
Im Lieferumfang sind enthalten:
A. Verteilerpumpengruppe G1 (1 x)
B. Thermometer NG40 (1 x)
C. Thermometer-Klemmhalter (1 x)
D. Netzkabel 1 m für UPM3 mit Win-
kelstecker (1 x)
E. Thermostat-Regelkopf (1 x)
F. Flachdichtung ø24x17x2(2x)
G. Thermostatventil G3/4(1 x)
H. Regulierventil G3/4IG-AG (1 x)
I. Dübel ø10-55 mm (2 x)
J. Schraube ø8-60 mm (2 x)
K. Unterlegscheibe (6 x)
L. Befestigungswinkel (2 x)
M. Zylinderschraube M8 x 25 mm
(2 x)
N. Schraubrohrschelle ø33-37 mm
(1 x)
O. Schraubrohrschelle ø25-30 mm
(1 x)
P. Schlauch ø5x2x400mm(1x)
Betriebsanleitung „Produkt“ (1 x)
Betriebsanleitung Pumpe (1 x)
B
A
L
K
J
D
C
G
F
E
H
I
O
N
M
P

11
Produktbeschreibung
DE
G1
4.4 Funktion
Thermostatventil
Das Thermostatventil mischt
das Warmwasser des Vor-
laufs mit dem abgekühlten
Wasser aus dem Rücklauf
des Heizkreisverteilers. Je
nach Einstellung am Ther-
mostatkopf und je nach Tem-
peraturdifferenz wird mehr
oder weniger Warmwasser
zugeführt.
Direkt am Pumpenausgang
ist der Fernfühler des Ther-
mostatkopfes platziert. Er
reagiert kontinuierlich auf die
aktuelle Vorlauftemperatur.
Weicht die Vorlauftemperatur
am Fernfühler vom Sollwert
ab, dann regelt das Ther-
mostatventil die Menge des
zugeführten Warmwassers
über den Ventilhub. Am Ein-
gang zur Umwälzpumpe ver-
mischt sich das Warmwasser
mit dem abgekühlten Wasser
aus dem Rücklauf des Heiz-
kreisverteilers. So bildet sich
ein Kreislauf der die Vor-
lauftemperatur in einem
engen Temperaturbereich
konstant hält.
Rücklaufventil
Mit dem Rücklaufventil kann
die Heizungspumpengruppe
zum Primärkreislauf hydrau-
lisch abgeglichen werden.

12
Produktbeschreibung
DE
G1
Abgleichventil
Das eingebaute Abgleichven-
til erzeugt einen geringfügi-
gen Differenzdruck, damit
das heiße Wasser vom Pri-
märkreislauf über das Vor-
laufventil bevorzugt beige-
mischt wird.
Abbildung 1: Durchfluss mit Abgleichventil
Abgleichventil
Ohne Abgleichventil könnte
der Anteil des Rücklaufstro-
mes zu groß sein und somit
die eingestellte Temperatur
gegebenenfalls nicht erreicht
werden.
Abbildung 2: Durchfluss ohne Abgleichventil

13
Produktbeschreibung
DE
G1
4.5 Technische Daten
4.5.1 Temperatur-Tabelle des Thermostat-Regelkopfs
Parameter Wert
Allgemeine Daten
Gewicht 4,8 kg
Werkstoff Armaturen Messing / Kunststoff
Anlagendruck Max. 10 bar
Temperatureinsatzbereich
Umgebung 0/+60 °C
Sekundärkreislauf +22/+55 °C
Druckverlust
Thermostatventil Kvs = 4,0 m3/h
Regulierventil Kvs = 2,7 m3/h
Eingestellter Wert 1 2 3 4 5 6 7 8 9
Temperatur in °C
(circa) 20 25 30 34 38 42 46 50 55

14
Produktbeschreibung
DE
G1
4.6 Diagramme
Abbildung 3: Regulierventil
Abbildung 4: Abgleichventil

15
Montage
DE
G1

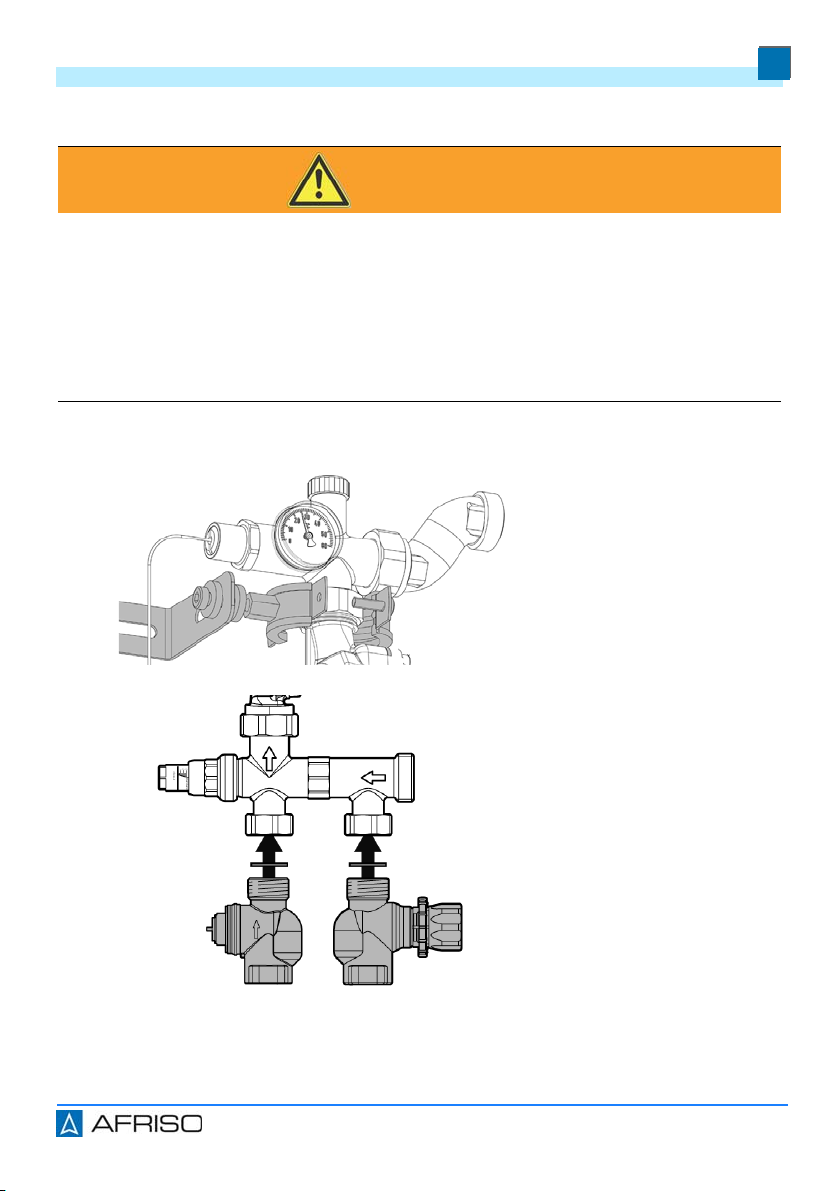

5 Montage
5.1 Montage vorbereiten
WARNUNG
VERBRENNUNGEN DURCH HEISSE FLÜSSIGKEIT
Wasser in Heizungsanlagen steht unter einem hohen Druck und kann Tempe-
raturen bis über 100 °C erreichen.
• Stellen Sie sicher, dass das Heizwasser abgekühlt ist, bevor Sie das Produkt
montieren.
Nichtbeachtung dieser Anweisung kann zu Tod, schweren Verletzungen
oder Sachschäden führen.
1. Montieren Sie die
Schraubrohrschellen am
Produkt.
2. Montieren Sie den Befes-
tigungswinkel an die
Schraubrohrschellen.
3. Montieren Sie das Ther-
mostatventil G3/4mit Dich-
tung an den Zulaufan-
schluss und das
Regulierventil mit Dich-
tung an den Rücklaufan-
schluss der Heizungs-
pumpengruppe.

16
Montage
DE
G1
5.2 Produkt montieren
1. Montieren Sie das Pro-
dukt in ein Verteiler-
schrank oder an die
Wand.
2. Montieren Sie die Zulauf-
und Rücklaufleitung an
das Produkt.
100 mm
230 mm

17
Montage
DE
G1
5.3 Heizkreisverteiler montieren
1. Montieren Sie die Heizkreisverteiler mit Dichtungen an das Produkt.

18
Montage
DE
G1
5.4 Thermostat-Regelkopf montieren
1. Montieren Sie den Ther-
mostat-Regelkopf an das
Thermostatventil G3/4.
2. Drehen Sie die Ver-
schlussschraube G3/8aus
dem Anschlusswinkel her-
aus.

19
Montage
DE
G1
5.5 Thermometer anbringen
3. Führen Sie die Tauch-
hülse in den Anschluss-
winkel des Produkts ein.
4. Ziehen Sie die Ver-
schlussschraube G3/8fest.
1. Schieben Sie das Ther-
mometer NG 40 mit dem
Thermometer-Klemmhal-
ter auf das Gehäuse des
Anschlusswinkels G1.

20
Montage
DE
G1
5.6 Elektrischer Anschluss
1. Schließen Sie die Umwälzpumpe nach der beiliegenden Anleitung an.
GEFAHR
ELEKTRISCHER SCHLAG
• Stellen Sie sicher, dass durch die Art der elektrischen Installation der Schutz
gegen elektrischen Schlag (Schutzklasse, Schutzisolierung) nicht vermin-
dert wird.
Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verlet-
zungen.
GEFAHR
ELEKTRISCHER SCHLAG DURCH SPANNUNGSFÜHRENDE TEILE
• Unterbrechen Sie vor Beginn der Arbeiten die Netzspannung und sichern
Sie diese gegen Wiedereinschalten.
• Stellen Sie sicher, dass durch elektrisch leitfähige Gegenstände oder
Medien keine Gefährdungen ausgehen können.
Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verlet-
zungen.
