AFRISO PrimoTherm Floor 130 User manual

Version: 08.2021.0
ID: 900.000.1014
Lindenstraße 20
74363 Güglingen
Telefon [phone]
Service [phone]
Telefax [phone]
[email protected]
www.afriso.com
Copyright 2021 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
Betriebsanleitung
Pumpengruppe
PrimoTherm® Floor 130

2
Über diese Betriebsanleitung
DE
PrimoTherm® Floor
1 Über diese Betriebsanleitung
Diese Betriebsanleitung beschreibt die Pumpengruppe PrimoTherm®
Floor 130 für Verteilersysteme (im folgenden auch „Produkt“). Diese
Betriebsanleitung ist Teil des Produkts.
• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung
vollständig gelesen und verstanden haben.
• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit
dem Produkt jederzeit verfügbar ist.
• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden Unter-
lagen an alle Benutzer des Produkts weiter.
• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-
sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des
Produkts an den Hersteller.
Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-
lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-
halten.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-
anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden
Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-
ler keinerlei Haftung oder Gewährleistung.

3
Informationen zur Sicherheit
DE
PrimoTherm® Floor
2 Informationen zur Sicherheit
2.1 Warnhinweise und Gefahrenklassen
In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle
Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen
in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes gel-
tenden Bestimmungen, Normen und Sicherheitsvorschriften beachten. Stel-
len Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestimmun-
gen, Normen und Sicherheitsvorschriften bekannt sind und dass sie befolgt
werden.
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-
nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-
situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-
teilt.
GEFAHR
GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die
bei Nichtbeachtung unweigerlich einen schweren oder tödlichen Unfall zur
Folge hat.
WARNUNG
WARNUNG macht auf eine möglicherweise gefährliche Situation aufmerk-
sam, die bei Nichtbeachtung einen schweren oder tödlichen Unfall oder
Sachschäden zur Folge haben kann.
HINWEIS
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam,
die bei Nichtbeachtung Sachschäden zur Folge haben kann.

4
Informationen zur Sicherheit
DE
PrimoTherm® Floor
Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet:
2.2 Bestimmungsgemäße Verwendung
Dieses Produkt eignet sich ausschließlich zur Konstanttemperaturregelung
von Fußbodenheizungsanlagen oder Wandheizkörpern in Gebäuden bei
Verwendung folgender Medien:
• Heizungswasser nach VDI 2035
• Wasser-Glykol-Gemische mit maximal 20 % Beimischung
Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht
Gefahren.
Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die
von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei
mindestens folgendes:
• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-
vorschriften
• Alle für das Produkt spezifizierten Bedingungen und Daten
• Die Bedingungen der von Ihnen vorgesehenen Anwendung
Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,
von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren
durch und treffen Sie entsprechende dem Ergebnis alle erforderlichen
Sicherheitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Fol-
gen eines Einbaus oder einer Integration des Produkts in ein System oder in
eine Anlage.
Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich
unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten
Bedingungen und innerhalb der spezifizierten technischen Daten und in
Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Normen
und Sicherheitsvorschriften durch.
Dies ist das allgemeine Warnsymbol. Es weist auf die
Gefahr von Verletzungen und Sachschäden hin. Befolgen
Sie alle im Zusammenhang mit diesem Warnsymbol
beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet-
zungen und Sachschäden zu vermeiden.
Dieses Symbol warnt vor gefährlicher elektrischer Span-
nung. Wenn dieses Symbol in einem Warnhinweis gezeigt
wird, besteht die Gefahr eines elektrischen Schlags.

5
Informationen zur Sicherheit
DE
PrimoTherm® Floor
2.3 Vorhersehbare Fehlanwendung
Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke
nicht angewendet werden:
• Betrieb mit Trinkwasser
• Betrieb mit verklebenden, ätzenden oder entzündlichen Medien
• Betrieb in Anlagen mit Temperaturen über 110 °C (beispielsweise Solar-
anlagen
• Explosionsgefährdete Umgebung
- Bei Betrieb in explosionsgefährdeten Bereichen kann Funkenbildung zu
Verpuffungen, Brand oder Explosionen führen.
2.4 Qualifikation des Personals
Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom-
men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt
gehörenden Unterlagen kennen und verstehen.
Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse
und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen
und zu erkennen, die durch den Einsatz des Produkts entstehen können.
Den Fachkräften müssen alle geltenden Bestimmungen, Normen und
Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet
werden müssen, bekannt sein.
2.5 Persönliche Schutzausrüstung
Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.
Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-
satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-
hen.
2.6 Veränderungen am Produkt
Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die
in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-
rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.

6
Transport und Lagerung
DE
PrimoTherm® Floor
3 Transport und Lagerung
Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-
digt werden.
HINWEIS
UNSACHGEMÄSSE HANDHABUNG
• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-
dukts die spezifizierten Umgebungsbedingungen eingehalten werden.
• Benutzen Sie für den Transport die Originalverpackung.
• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.
• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-
schützt ist.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

7
Produktbeschreibung
DE
PrimoTherm® Floor

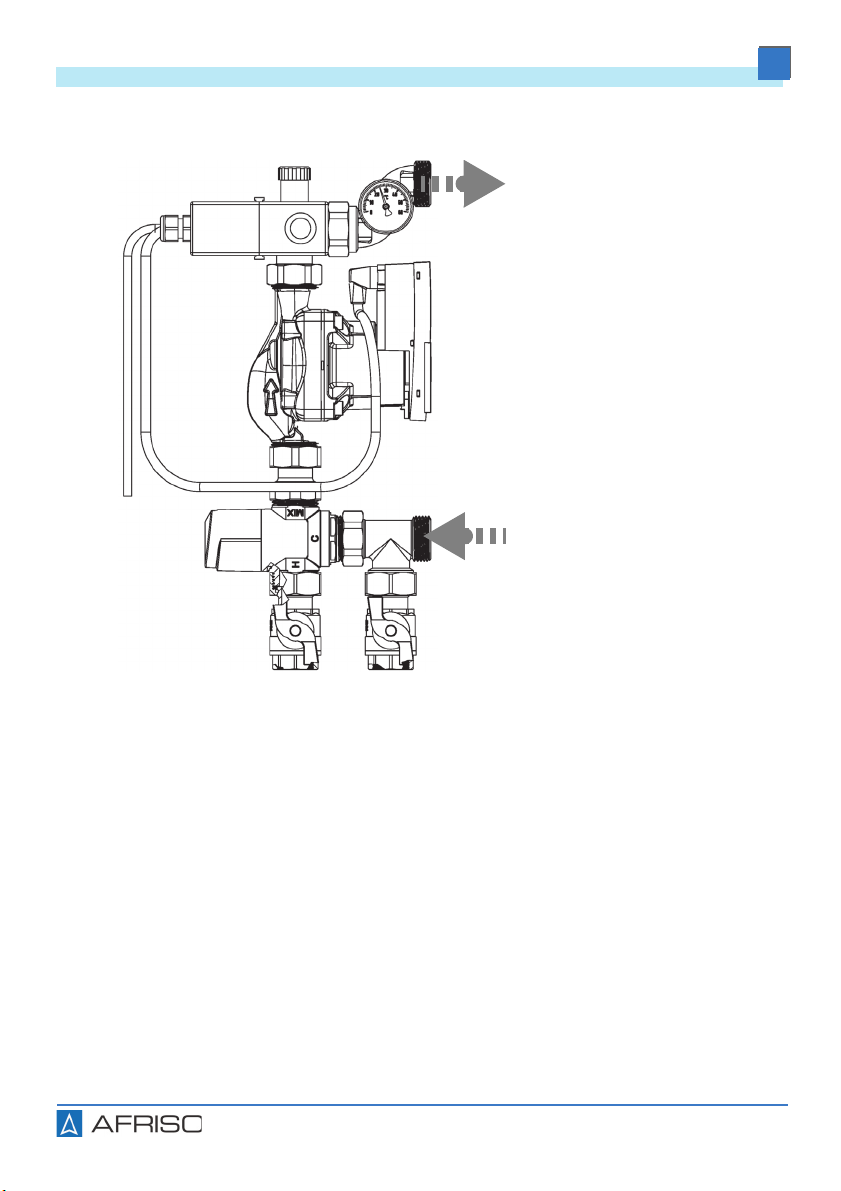

4 Produktbeschreibung
Das Produkt ist eine vormontierte, dichtheitsgeprüfte Heizungspumpen-
gruppe inklusive Absperrkugelhähne DN 20, Das Produkt ermöglicht den
Einbau handelsüblicher Pumpen (mit dem Anschluss G1 und einer Baulänge
von 130 mm). Optional können in allen Kugelhähnen Temperaturfühler mon-
tiert werden.
4.1 Übersicht
A. Anlegethermostat
B. Entlüftungsschraube G3/8
C. Thermometer
D. Vorlauf Flächenheizung
E. Umwälzpumpe
F. Rücklauf Flächenheizung
G. Kugelhahn G1 - Rücklauf
Kessel
H. Kugelhahn G1 - Vorlauf
Kessel
I. 3-Wege-Mischventil
ATM 563
A
G
I
BCD
E
F
H

8
Produktbeschreibung
DE
PrimoTherm® Floor
4.2 Abmessungen und Anschlüsse
220 mm
367 mm
G1
G1
85 mm
258 mm
33 mm
G3/4
69 mm
29 mm

9
Produktbeschreibung
DE
PrimoTherm® Floor
4.3 Lieferumfang
Im Lieferumfang sind enthalten:
A. Pumpengruppe Floor 130 (1 x)
B. Schraubrohrschelle Ø 33 - 37 mm
(2 x)
C. Flachdichtung Ø 24 x 17 x 2 (2 x)
D. Zylinderschraube M8 x 25 mm (2 x)
E. Befestigungswinkel (2 x)
F. Schraube Ø 8 x 60 mm (2 x)
G. Dübel Ø 10 x 55 mm (2 x)
H. Schlauch Ø 5 x 2 mm (1 x)
I. Kugelhahnset G¾
J. Flachdichtung Ø 30 x 23 x 2
(4 x)
Betriebsanleitung „Produkt“ (1 x)
Betriebsanleitung Umwälzpumpe
(1 x)
C
ABDE
F
G
H
I
J

10
Produktbeschreibung
DE
PrimoTherm® Floor
4.4 Funktion
Sicherheitstemperaturbegrenzer
Der Anlegethermostat dient als Sicherheitstemperaturbegrenzer. Wenn die
Sicherheitstemperaturbegrenzung überschritten wird, schaltet die Umwälz-
pumpe automatisch ab.
Die Sicherheitstemperaturbegrenzung ist einstellbar von 20 bis 60 °C.
Werksseitig ist die Temperatur auf 55 °C eingestellt.
Betriebsarten Umwälzpumpe
Die Umwälzpumpe verfügt über folgende Betriebsarten:
• Konstanter Volumenstrom
• Konstanter Druck
• Entlüftungsfunktion des Pumpengehäuses
Das Produkt ist eine Pum-
pengruppe zur Konstantrege-
lung der Vorlauftemperatur
wasserführender Flächenhei-
zungen. Mit dem integrierten
thermischen Mischventil
kann die Vorlauftemperatur
durch Beimischung des
Rücklaufes auf die
gewünschte Temperatur ein-
gestellt werden.

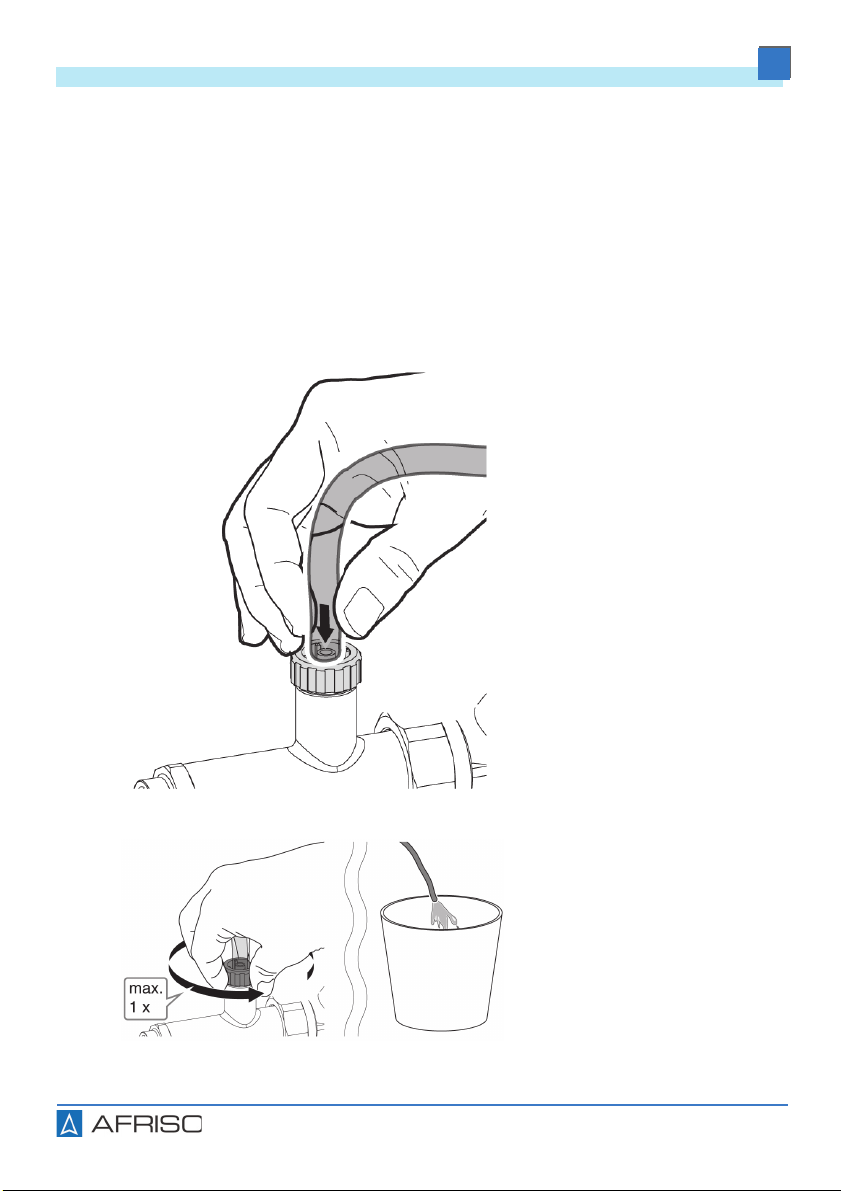

Mit Hilfe der Entlüftungs-
schraube und des beiliegen-
den Entlüftungsschlauchs
kann die gesamte Flächen-
heizung/-kühlung entlüftet
werden.
Das Produkt passt für die
meisten handelsüblichen
Verteilersysteme.

11
Produktbeschreibung
DE
PrimoTherm® Floor
4.5 Zulassungsdokumente, Bescheinigungen, Erklärungen
Siehe Anleitung des Stellmotors und des Pumpenherstellers.
4.6 Technische Daten
Parameter Wert
Allgemeine Daten
Abmessungen (B x H x T) 200 x 370 x 88 mm
Werkstoff Armaturen Messing / Kunststoff
Anlagendruck Max. 6 bar
Beachten Sie den Maximaldruck
der verwendeten Umwälzpumpe
Thermisches Mischventil ATM 563
Einstellbereich 35 ... 60 °C
Werkstoff Gehäuse Messing (CW626N)
Werkstoff Dichtungen EPDM,
Umgebungsbedingungen
Umgebungstemperatur Betrieb 0 ... 60 °C
Sekundärkreislauf 20 ... 55 °C
Maximaltemperatur Medium 90 °C (kurzzeitig 110 °C)
Systemanschlüsse
Primärseite G¾ IG
Verteilerseite G1 AG
Umwälzpumpe
Länge 130 mm
Schutzart IP 44
Fördermenge Max. 3,3 m³/h
Förderhöhe Max. 6 m
Versorgungsspannung AC 230 V, 50 Hz

12
Montage
DE
PrimoTherm® Floor
5 Montage
5.1 Montage vorbereiten
Das Produkt darf erst nach Abschluss aller Rohrmontagearbeiten, Schweiß-
und Lötarbeiten montiert werden.
• Spülen Sie die Leitungen der Anlage, bevor Sie das Produkt montieren.
Wenn Sie das Produkt in eine bestehende Anlage einbauen, beachten Sie
das Kapitel "Produkt nachrüsten"

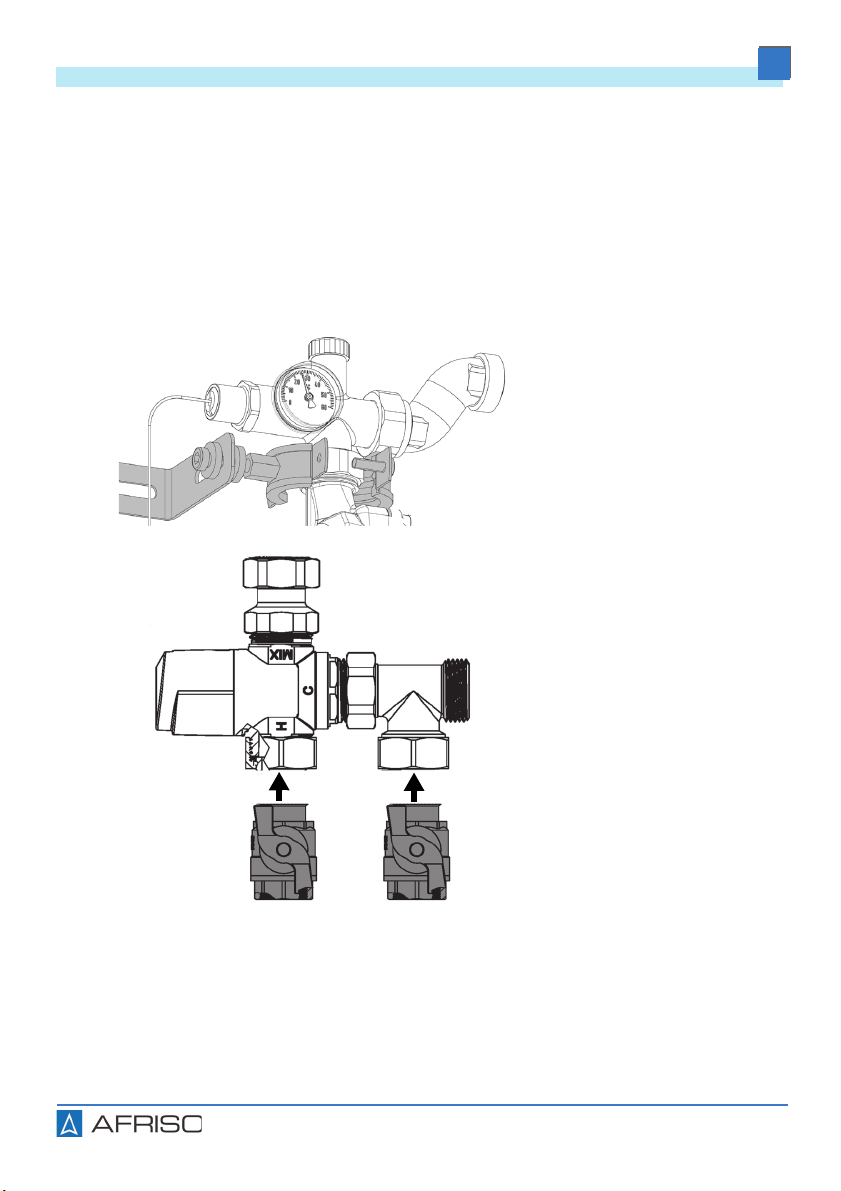

1. Montieren Sie die
Schraubrohrschellen am
Produkt.
2. Montieren Sie den Befes-
tigungswinkel an die
Schraubrohrschellen.
3. Montieren Sie die Kugel-
hähne an das thermische
Mischventil G¾.

13
Montage
DE
PrimoTherm® Floor
5.2 Produkt montieren
1. Montieren Sie das Pro-
dukt in ein Verteiler-
schrank oder an die
Wand.
2. Montieren Sie die Zulauf-
und Rücklaufleitung an
das Produkt.
107 mm
122 mm

14
Montage
DE
PrimoTherm® Floor

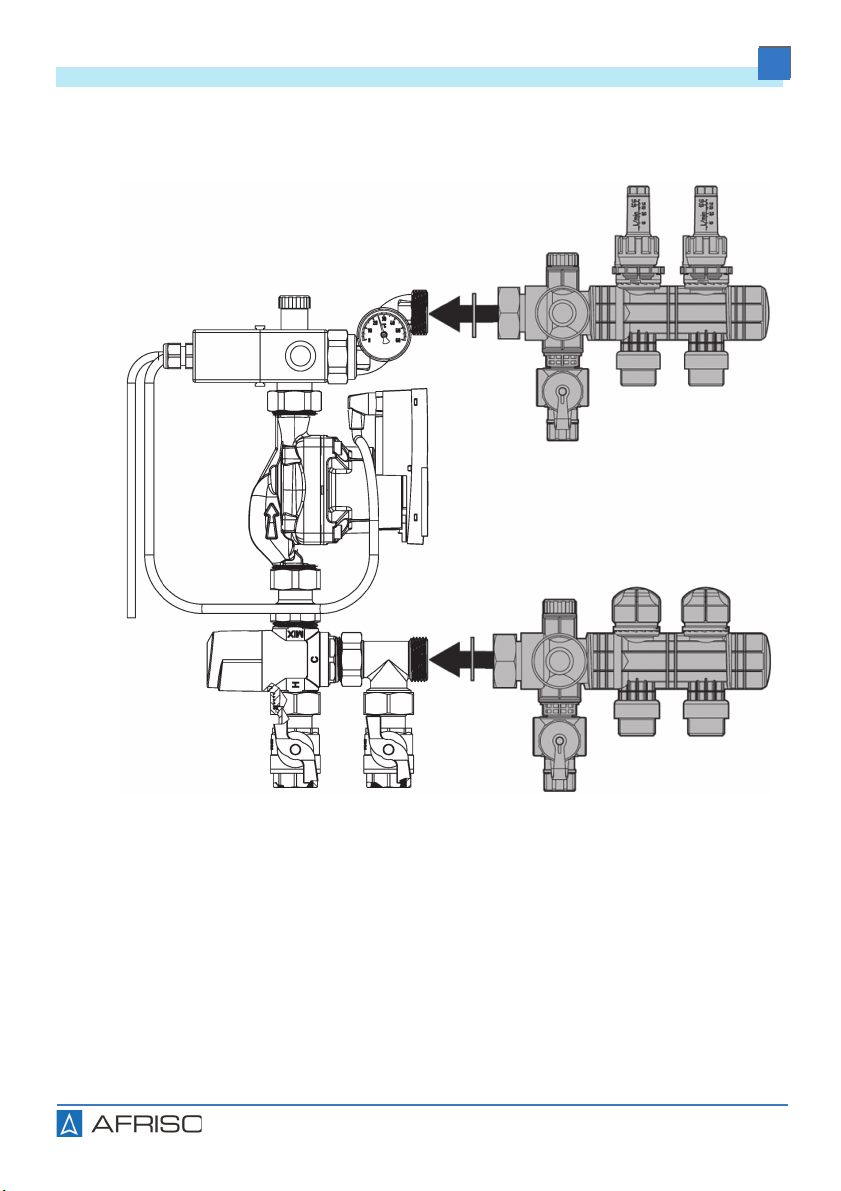

5.3 Heizkreisverteiler montieren
1. Montieren Sie die Heizkreisverteiler mit Dichtungen an das Produkt.

15
Montage
DE
PrimoTherm® Floor
5.4 Thermometer anbringen
1. Schieben Sie das Ther-
mometer NG 40 mit dem
Thermometer-Klemmhal-
ter auf das Gehäuse des
Anschlusswinkels G1.

16
Montage
DE
PrimoTherm® Floor
5.5 Produkt nachrüsten
Stellen Sie sicher, dass der Nenndruck des Produkts dem Planwert der
Anlage entspricht.
Stellen Sie sicher, dass die Flüssigkeit in der Anlage mit dem Einsatzbe-
reich des Produkts verträglich ist.
Wenn die Anlage abgekühlt und drucklos ist, können Sie das Produkt mon-
tieren.
1. Entleeren Sie die Anlage.
2. Spülen Sie die Leitungen der Anlage.
WARNUNG
HEISSE FLÜSSIGKEIT
Wasser in Heizungsanlagen steht unter einem hohen Druck und kann Tempe-
raturen bis über 100 °C erreichen.
• Stellen Sie sicher, dass das Heizwasser abgekühlt ist, bevor Sie die Anlage
öffnen und das Produkt montieren.
• Stellen Sie sicher, dass die Anlage drucklos und entleert ist, bevor Sie die
Anlage öffnen und das Produkt montieren.
Nichtbeachtung dieser Anweisung kann zu Tod, schweren Verletzungen
oder Sachschäden führen.

17
Montage
DE
PrimoTherm® Floor
5.6 Elektrischer Anschluss
1. Schließen Sie die Umwälzpumpe nach der jeweiligen Anleitung des Her-
stellers an.
GEFAHR
ELEKTRISCHER SCHLAG
• Stellen Sie sicher, dass durch die Art der elektrischen Installation der Schutz
gegen elektrischen Schlag (Schutzklasse, Schutzisolierung) nicht vermindert
wird.
Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verlet-
zungen.
GEFAHR
ELEKTRISCHER SCHLAG DURCH SPANNUNGSFÜHRENDE TEILE
• Unterbrechen Sie vor Beginn der Arbeiten die Netzspannung und sichern Sie
diese gegen Wiedereinschalten.
• Stellen Sie sicher, dass durch elektrisch leitfähige Gegenstände oder
Medien keine Gefährdungen ausgehen können.
Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verlet-
zungen.

18
Montage
DE
PrimoTherm® Floor
5.7 Schnellentlüfter montieren (optional)
Der Schnellentlüfter ist nicht im Lieferumfang enthalten, kann aber als Zube-
hör bestellt werden, siehe Kapitel "Ersatzteile und Zubehör").
1. Schrauben Sie die Entlüf-
tungsschraube heraus
und drücken die Entlüf-
tungsschraube mit dem
Demontage-Werkzeug
aus der Armatur.
2. Montieren Sie den
Schnellentlüfter auf der
Armatur.

19
Inbetriebnahme
DE
PrimoTherm® Floor
6 Inbetriebnahme
Voraussetzung für die Inbetriebnahme ist eine vollständige Installation aller
hydraulischen und elektrischen Komponenten.
1. Führen Sie eine Dichtheitsprüfung nach EN 14336 durch.
2. Prüfen Sie die Bauteile der Anlage auf Dichtheit.
- Prüfdruck und die Prüfdauer müssen der jeweiligen Anlage und dem
jeweiligen Betriebsdruck angepasst sein.
6.1 Produkt in Betrieb nehmen
3. Schieben Sie den mitge-
lieferten Schlauch auf die
Entlüftungsschraube.
4. Befüllen und spülen Sie
die Anlage.
5. Beaufschlagen Sie die
Anlage mit Druck.
6. Öffnen Sie die Entlüf-
tungsschraube mit maxi-
mal einer Umdrehung.

20
Inbetriebnahme
DE
PrimoTherm® Floor
7. Führen Sie eine Druck-
probe mit 6 bar durch.
8. Prüfen Sie alle Rohrver-
schraubungen und Ver-
bindungen auf Dichtheit.
Der Anlagendruck muss
mindestens zwei Stunden
konstant bleiben ohne
abzufallen.
9. Führen Sie nach Ablauf
der zwei Stunden eine
Leckageprüfung durch.
10.Öffnen Sie das Abgleich-
ventil bis zur Einstellung
„Standard“.
- Je nach Temperatur im
Primärkreis können
andere Einstellungen
erforderlich sein.
