AFRISO PrimoSol 130 Series User manual

Version: 10.2017.0
ID: 900.000.0494
Lindenstraße 20
74363 Güglingen
Telefon [phone]
Service [phone]
Telefax [phone]
[email protected]
www.afriso.com
Copyright 2017 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
Betriebsanleitung
Solarpumpengruppe
PrimoSol® 130
Typ: 130-1
Typ: 130-2

2
Über diese Betriebsanleitung
DE
PrimoSol® 130
1 Über diese Betriebsanleitung
Diese Betriebsanleitung beschreibt die Solarpumpengruppe
„PrimoSol® 130“ (im folgenden auch „Produkt“). Diese Betriebsanleitung ist
Teil des Produkts.
• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung
vollständig gelesen und verstanden haben.
• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit
dem Produkt jederzeit verfügbar ist.
• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden
Unterlagen an alle Benutzer des Produkts weiter.
• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-
sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des
Produkts an den Hersteller.
Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-
lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-
halten.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-
anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden
Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-
ler keinerlei Haftung oder Gewährleistung.

3
Informationen zur Sicherheit
DE
PrimoSol® 130
2 Informationen zur Sicherheit
2.1 Warnhinweise und Gefahrenklassen
In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle
Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen
in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes
geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten.
Stellen Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestim-
mungen, Normen und Sicherheitsvorschriften bekannt sind und dass sie
befolgt werden.
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-
nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-
situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-
teilt.
GEFAHR
GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die
bei Nichtbeachtung unweigerlich einen schweren oder tödlichen Unfall zur
Folge hat.
WARNUNG
WARNUNG macht auf eine möglicherweise gefährliche Situation aufmerk-
sam, die bei Nichtbeachtung einen schweren oder tödlichen Unfall oder
Sachschäden zur Folge haben kann.
HINWEIS
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam, die
bei Nichtbeachtung Sachschäden zur Folge haben kann.

4
Informationen zur Sicherheit
DE
PrimoSol® 130
Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet:
2.2 Bestimmungsgemäße Verwendung
Dieses Produkt eignet sich ausschließlich zum Umwälzen folgender Medien
in eigensicheren, geschlossenen thermischen Solaranlagen:
• Für thermische Solaranlagen geeignete, handelsübliche Wärmeträger-
flüssigkeiten (Solarflüssigkeiten), wie beispielsweise Wasser-Glykol-
Gemische
Die integrierte Sicherheitsgruppe dient zur Absicherung gegen Drucküber-
schreitung.
Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht
Gefahren.
Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die
von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei
mindestens folgendes:
• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-
vorschriften
• Alle für das Produkt spezifizierten Bedingungen und Daten
• Die Bedingungen der von Ihnen vorgesehenen Anwendung
Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,
von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren
durch und treffen Sie entsprechend dem Ergebnis alle erforderlichen Sicher-
heitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Folgen
eines Einbaus oder einer Integration des Produkts in ein System oder in eine
Anlage.
Dies ist das allgemeine Warnsymbol. Es weist auf die
Gefahr von Verletzungen und Sachschäden hin. Befolgen
Sie alle im Zusammenhang mit diesem Warnsymbol
beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet-
zungen und Sachschäden zu vermeiden.
Dieses Symbol warnt vor gefährlicher elektrischer Span-
nung. Wenn dieses Symbol in einem Warnhinweis gezeigt
wird, besteht die Gefahr eines elektrischen Schlags.

5
Informationen zur Sicherheit
DE
PrimoSol® 130
Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich
unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten
Bedingungen und innerhalb der spezifizierten technischen Daten und in
Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Nor-
men und Sicherheitsvorschriften durch.
2.3 Vorhersehbare Fehlanwendung
Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke
nicht angewendet werden:
• Betrieb mit Schwimmbadwasser
• Betrieb mit verklebenden, ätzenden oder entzündlichen Medien
• Über- oder Unterschreitung der zulässigen Temperaturen und Drücke
2.4 Qualifikation des Personals
Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom-
men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt
gehörenden Unterlagen kennen und verstehen.
Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse
und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen
und zu erkennen, die durch den Einsatz des Produkts entstehen können.
Den Fachkräften müssen alle geltenden Bestimmungen, Normen und
Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet
werden müssen, bekannt sein.
2.5 Persönliche Schutzausrüstung
Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.
Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-
satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-
hen.
2.6 Veränderungen am Produkt
Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die
in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-
rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.

6
Transport und Lagerung
DE
PrimoSol® 130
3 Transport und Lagerung
Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-
digt werden.
HINWEIS
BESCHÄDIGUNG DES PRODUKTS
• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-
dukts die spezifizierten Umgebungsbedingungen eingehalten werden.
• Benutzen Sie für den Transport die Originalverpackung.
• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.
• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-
schützt ist.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

7
Produktbeschreibung
DE
PrimoSol® 130
4 Produktbeschreibung
4.1 Übersicht
A. Isolation
B. Rücklauf
C. Kugelhahn, blau, absperrbar, mit
Schwerkraftbremse und Thermo-
meter
D. Sicherheitsgruppe
E. Sicherheitsventil
F. Abblaseöffnung
G. Manometer mit Montageventil
H. Anschluss für Ausdehnungsgefäß
I. Umwälzpumpe
J. Absperrung
K. Befüll- und Spülhähne
L. Durchflussmesser

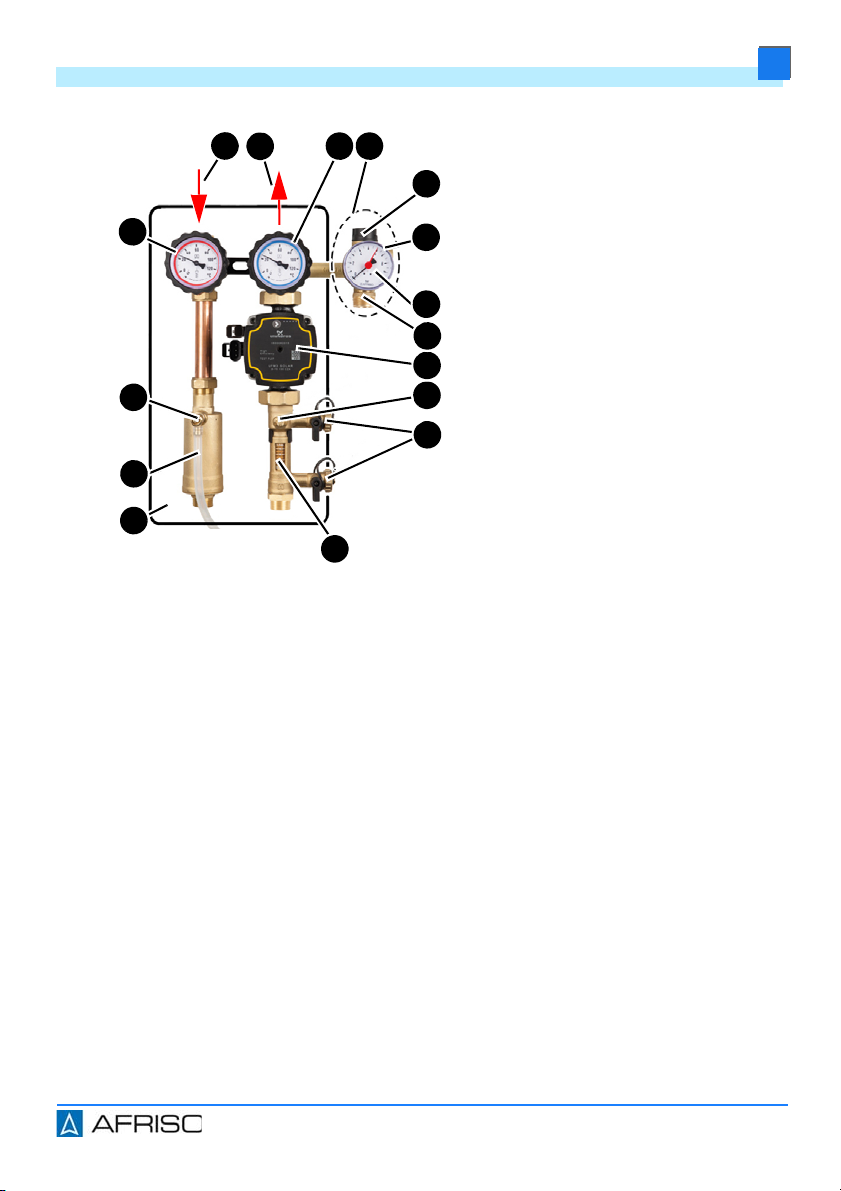

Abbildung 1: PrimoSol® 130-1, Pumpenstrang
D
A B
G
F
E
K
J
I
H
L
K
C

8
Produktbeschreibung
DE
PrimoSol® 130
A. Vorlauf
B. Rücklauf
C. Kugelhahn, blau, absperrbar, mit
Schwerkraftbremse und Thermo-
meter
D. Sicherheitsgruppe
E. Sicherheitsventil
F. Abblaseöffnung
G. Manometer mit Montageventil
H. Anschluss für Ausdehnungsgefäß
I. Umwälzpumpe
J. Absperrung
K. Befüll- und Spülhähne
L. Durchflussmesser
M. Isolation
N. Entlüftertopf
O. Entlüftungshahn mit Handrad
P. Kugelhahn, rot, absperrbar, mit
Schwerkraftbremse und Thermo-
meter
Abbildung 2: PrimoSol® 130-4, Vor- und Rücklauf mit Befüll- und Spülhähnen und
Entlüftertopf
C D
P
N
O
G
F
E
J
I
H
L
M
AB
K

9
Produktbeschreibung
DE
PrimoSol® 130
4.2 Abmessungen

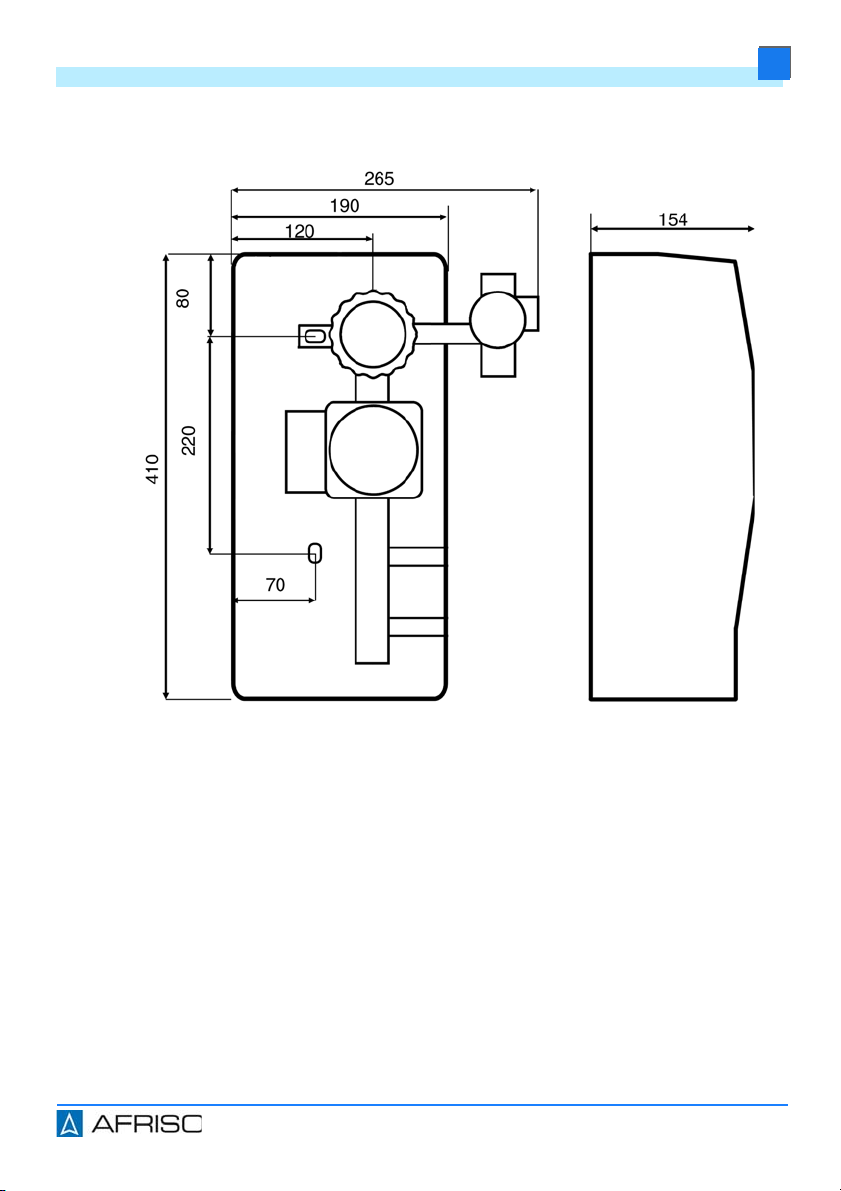

Abbildung 3: PrimoSol® 130-1 (in mm)

10
Produktbeschreibung
DE
PrimoSol® 130
4.3 Funktion
Komplette, fest vormontierte und auf Dichtheit geprüfte Solarpumpengruppe
mit allen erforderlichen Sicherheits- und Funktionsbauteilen inklusive form-
schlüssiger Isolation. Die Isolation dient gleichzeitig als sichere Transport-
Verpackung.
Für alle Solarpumpengruppen steht umfangreiches Zubehör zur Verfügung
(siehe Kapitel "Ersatzteile und Zubehör").
4.4 Zulassungsdokumente, Bescheinigungen, Erklärungen
Das Sicherheitsventil der Sicherheitsgruppe entspricht der Druckgeräte-
Richtlinie (2014/68/EU).
Bei Ausführung mit Umwälzpumpe, siehe Anleitung des Pumpenherstellers.
Abbildung 4: PrimoSol® 130-4 (in mm)

11
Produktbeschreibung
DE
PrimoSol® 130
4.5 Technische Daten
Parameter Wert
Allgemeine Daten
Systemanschluss G3/4
Gewicht Max. 5,5 kg
Werkstoff Armaturen Messing CW617N
Werkstoff Isolation Polypropylen EPP
Anlagendruck Max. 6 bar
Dichtungsart Flachdichtend
Temperatureinsatzbereich
Umgebung Max. 40 °C
Medium Max. 120 °C,
kurzzeitig max. 160 °C
Durchflussmesser
Pumpenanschluss Pumpenseitig mit Flansch und Über-
wurfmutter G11/2
Messbereich 2-12 l/min, 8-28 l/min,
8-38 l/min
Kombihahn rot (Vorlauf)
Anzeigebereich 0/+120 °C
Kombihahn blau (Rücklauf)
Pumpenanschluss Pumpenseitig mit Flansch und Über-
wurfmutter G11/2
Anzeigebereich 0/+120 °C
Sicherheitsgruppe
Anschluss für Ausdehnungsgefäß G3/4 für Wellrohr flachdichtend mit
Überwurfmutter
Sicherheitsventil 6 bar
Manometer Ø 63 mm, 0-10 bar

12
Montage
DE
PrimoSol® 130
5 Montage
Montieren Sie das Produkt, dass bei Stagnation kein Dampf in das Aus-
dehnungsgefäß gelangen kann.
Montieren Sie eine Wärmedämmschleife, falls das Ausdehnungsgefäß
auf gleicher Höhe oder höher als das Produkt liegt.

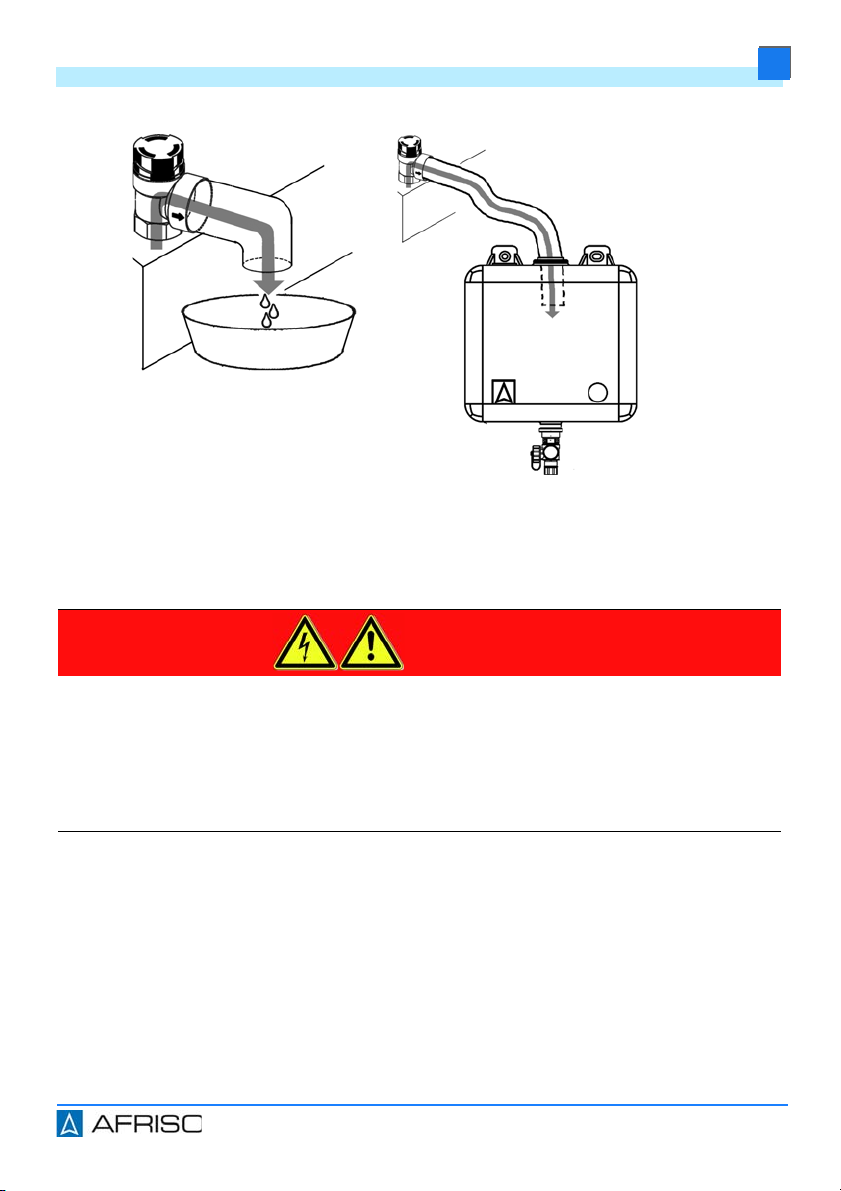

Stellen Sie sicher, dass während der Beheizung Flüssigkeit aus der
Abblaseleitung des Sicherheitsventils austreten kann.
Stellen Sie sicher, dass das Produkt unabsperrbar montiert ist.
Stellen Sie sicher, dass keine Absperrung, Schmutzfänger oder ähnliches
eingebaut ist.
Stellen Sie sicher, dass das Produkt so montiert ist, dass im eingebautem
Zustand keine äußeren Kräfte auf die Armaturen einwirken.
Stellen Sie sicher, dass das Produkt vor Schweiß- und Lötarbeiten an der
Anlage nicht überhitzt wird.
- Das Produkt erst nach diesen Arbeiten einbauen.
Stellen Sie sicher, dass der Nenndruck des Produkts dem Planwert der
Anlage entspricht.
Stellen Sie sicher, dass die Flüssigkeit in der Anlage mit dem Einsatzbe-
reich des Produkts verträglich ist.
Stellen Sie sicher, dass die Leitung des Produkts vor der Montage gut
durch gespült ist.
- Verunreinigungen wie Schweißperlen, Hanf oder Metallspäne machen
das Sicherheitsventil und die Rückschlagventile undicht.
WARNUNG
VERBRENNUNGEN DURCH HEISSE FLÜSSIGKEIT
Flüssigkeit in Solaranlagen steht unter einem hohen Druck und kann Tempera-
turen bis über 100 °C erreichen.
• Stellen Sie sicher, dass die Flüssigkeit abgekühlt ist, bevor Sie die Anlage
öffnen.
Nichtbeachtung dieser Anweisung kann zu Tod, schweren Verletzungen
oder Sachschäden führen.

13
Montage
DE
PrimoSol® 130
5.1 Produkt montieren
Prüfen Sie die Dichtflächen auf Sauberkeit und auf Beschädigungen.
Stellen Sie sicher, dass alle Rohrenden rechtwinkelig und entgratet sind.
Das Produkt wird montagefertig geliefert. Es dürfen keine Teile demontiert
werden.
1. Ziehen Sie die obere Isolierung ab.
2. Halten Sie das Produkt mit der unteren Isolierung an die Wand, richten es
mit einer Wasserwaage aus und zeichnen zwei Markierungen an.
3. Bohren Sie jeweils ein Loch (Ø 10 mm) an der Position der markierten
Löcher und führen Sie die beiliegenden Dübel ein.
4. Drehen Sie die lange Stockschraube oben und die kurze Stockschraube
unten ein.
5. Hängen Sie das Produkt mit der unteren Isolierung ein und sichern diese
jeweils mit einer Unterlegscheibe und Mutter.
6. Verschrauben Sie die Rohrleitungen des Solarkreises mit den Anschlüs-
sen der Armaturen (siehe Kapitel "Produkt anschließen").
7. Setzen Sie die obere Isolierung auf.

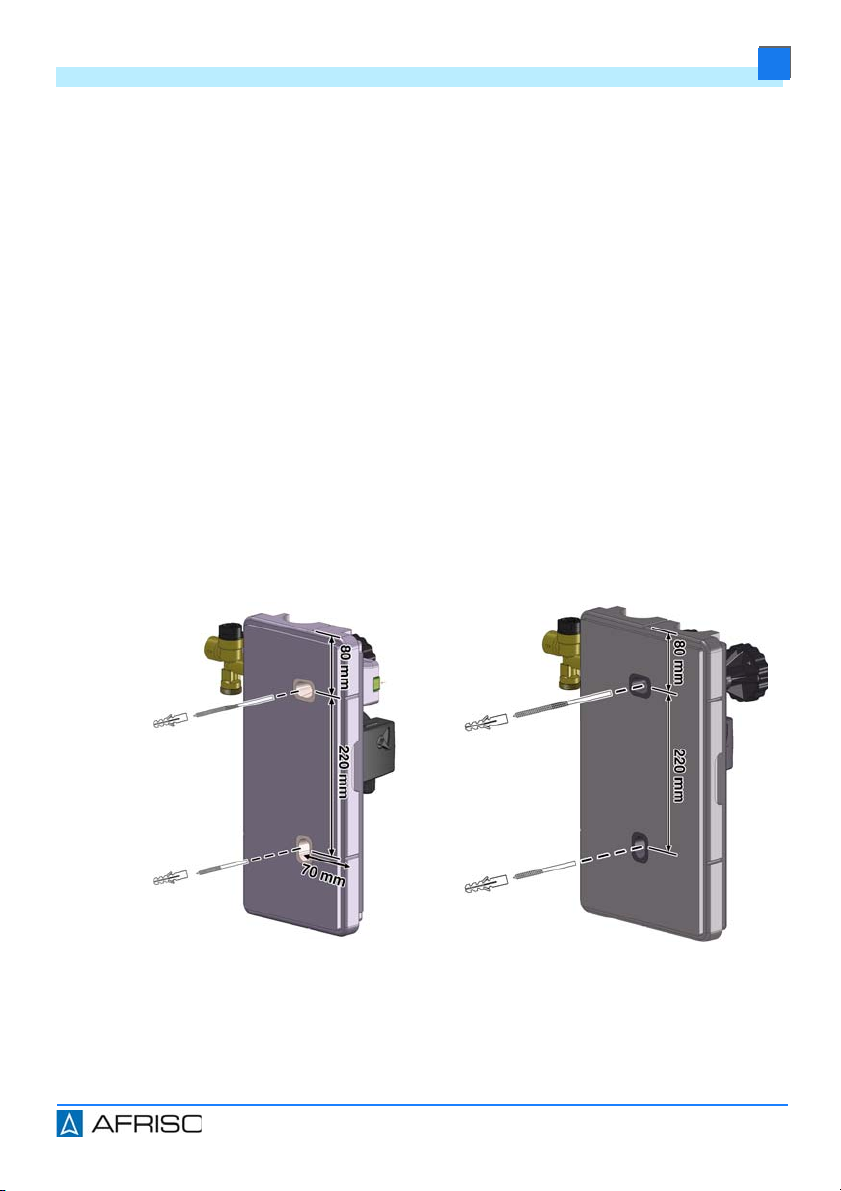

Abbildung 5: PrimoSol® 130-1 (linke Abbildung)
Abbildung 6: PrimoSol® 130-4 (rechte Abbildung)

14
Montage
DE
PrimoSol® 130
5.2 Produkt anschließen
1. Verschrauben Sie die Rohrleitungen des Solarkreises mit den Anschlüs-
sen der Armaturen.
2. Verschrauben Sie das Rohr oder Wellrohr des Ausdehnungsgefäßes an
der Sicherheitsgruppe. Die Anschluss-Sets für das Ausdehnungsgefäß
sind als Zubehör erhältlich (siehe Kapitel "Ersatzteile und Zubehör").
3. Verschrauben Sie die Abblaseleitung mit dem Sicherheitsventil der
Sicherheitsgruppe (siehe Kapitel "Abblaseleitung des Sicherheitsventils
montieren").
4. Schließen Sie die Umwälzpumpe an (siehe Kapitel "Elektrischer
Anschluss").

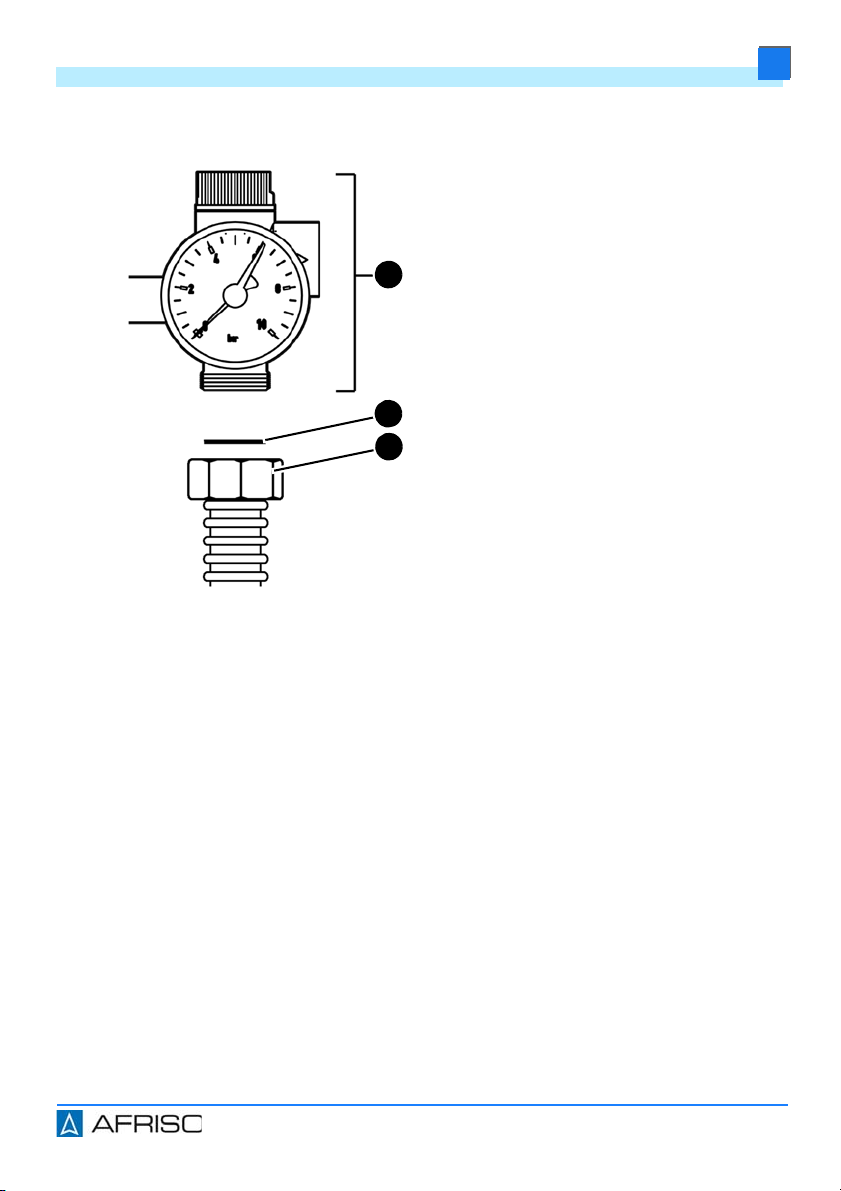

A. Sicherheitsgruppe
B. Flachdichtung
C. Wellrohr flachdichtend
Abbildung 7: Anschluss Wellrohr G3/4
A
C
B

15
Montage
DE
PrimoSol® 130
5.3 Abblaseleitung des Sicherheitsventils montieren
Stellen Sie sicher, dass die Abblaseleitung zugänglich und sichtbar ist.
Stellen Sie sicher, dass die Flüssigkeit der Abblaseleitung in einen Behäl-
ter (Solar-Auffangbehälter von AFRISO) geführt wird, der den Gesamtin-
halt der Anlage aufnehmen kann. Die aufgefangene Flüssigkeit muss
durch einen Fachbetrieb wieder in die Anlage zurückgeführt oder entsorgt
werden. Die Flüssigkeit darf nicht über die Kanalisation entsorgt werden.
1. Führen Sie die Abblaseleitung mit Gefälle und mindestens in der Größe
des Querschnitts der Abblaseöffnung aus.
- Die Abblaseleitung darf höchstens 2 m lang sein und 2 Bögen aufwei-
sen.
WARNUNG
VERBRENNUNGEN DURCH HEISSE FLÜSSIGKEIT
Flüssigkeit in Solaranlagen steht unter einem hohen Druck und kann Tempera-
turen bis über 100 °C erreichen.
• Stellen Sie sicher, dass die Flüssigkeit abgekühlt ist, bevor Sie die Anlage
öffnen.
• Verlegen Sie die Abblaseleitung so, dass weder Personen- noch Sachschä-
den durch die austretende Flüssigkeit verursacht werden.
Nichtbeachtung dieser Anweisung kann zu Tod, schweren Verletzungen
oder Sachschäden führen.

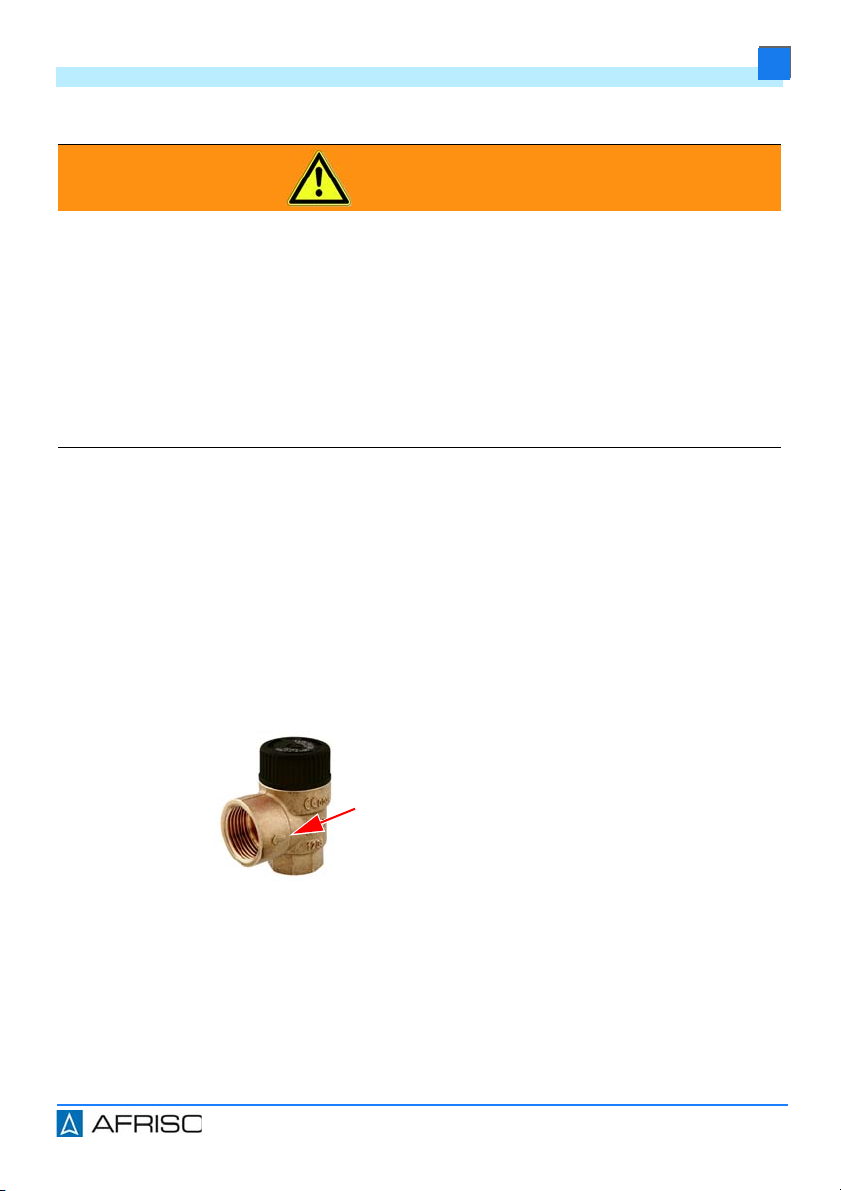

Die Abblaseöffnung ist durch einen
Pfeil auf dem Ventilkörper gekenn-
zeichnet.

16
Montage
DE
PrimoSol® 130
5.4 Elektrischer Anschluss
Abbildung 8: Abblaseleitung mit Behälter (Abbildung links)
Abbildung 9: Abblaseleitung mit Solar-Auffangbehälter von AFRISO (Abbildung
rechts)
GEFAHR
ELEKTRISCHER SCHLAG
• Stellen Sie sicher, dass durch die Art der elektrischen Installation der Schutz
gegen elektrischen Schlag (Schutzklasse, Schutzisolierung) nicht vermin-
dert wird.
Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verlet-
zungen.

17
Montage
DE
PrimoSol® 130
1. Schließen Sie die Umwälzpumpe nach der beiliegenden Anleitung an.
2. Führen Sie das Anschlusskabel der Umwälzpumpe durch den Kabelkanal
nach unten und schließen es an die Solarregelung an. Beachten Sie die
Anleitung der Solarregelung.
Zur Verlängerung der Anschlussleitung kann eine abgeschirmte Leitung mit
maximal 3 x 1,5 mm² und maximal Ø 10 mm verwendet werden.
GEFAHR
ELEKTRISCHER SCHLAG DURCH SPANNUNGSFÜHRENDE TEILE
• Unterbrechen Sie vor Beginn der Arbeiten die Netzspannung und sichern
Sie diese gegen Wiedereinschalten.
• Stellen Sie sicher, dass durch elektrisch leitfähige Gegenstände oder
Medien keine Gefährdungen ausgehen können.
Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verlet-
zungen.
HINWEIS
BESCHÄDIGUNG DER PUMPENELEKTRONIK
• Stellen Sie sicher, dass die Pumpe nicht über einen externen Drehzahlregler
geregelt wird, der die Versorgungsspannung ändert.
• Stellen Sie sicher, dass die Pumpe mit 230 Volt ohne Phasenanschnitt gere-
gelt wird.
• Schalten Sie die Pumpe über die Steuerung ein und aus.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

18
Inbetriebnahme
DE
PrimoSol® 130
6 Inbetriebnahme
6.1 Produkt in Betrieb nehmen
Die PrimoSol® 130-4 wird über die Befüll- und Spülhähne am Durchfluss-
messer befüllt.
Die PrimoSol® 130-1 wird über eine Befüll- und Spüleinrichtung außerhalb
der Solarpumpengruppe befüllt.
1. Bringen Sie in der Nähe der Abblaseleitung oder am Sicherheitsventil
sichtbar ein Hinweisschild mit folgender Aufschrift an:
“Während der Beheizung muss aus Sicherheitsgründen Flüssigkeit aus
der Abblaseleitung austreten können. Nicht verschließen!“
2. Überprüfen Sie, ob alle Anschlüsse flüssigkeitsdicht sind.
3. Bringen Sie beide Kugelhähne in 45 °-Stellung.
4. Schrauben Sie die Schlauchtüllen an den Befüll- und Spülhähnen an.
0 ° Betrieb
-offen in Fließrichtung der Solar-
flüssigkeit
45 ° Inbetriebnahme, Befüllen, Ent-
lüften, Spülen
- beide Seiten offen (der Rück-
flussverhinderer ist deaktiviert)
90 ° Wartung
- geschlossen
2
3
1

19
Inbetriebnahme
DE
PrimoSol® 130
5. Schließen Sie die Schläuche an.
6. Öffnen Sie für die Befüllung die beiden Absperrhähne (2, 3) und schließen
Sie die Absperrung (1).
7. Befüllen Sie die Anlage mit Solarflüssigkeit über den oberen Absperrhahn
(2).
8. Schließen Sie den unteren Absperrhahn (3), sobald dort Solarflüssigkeit
austritt.
9. Beaufschlagen Sie die Anlage mit Druck.
10.Schließen Sie den oberen Absperrhahn (2).
11.Drehen Sie die Absperrung (1) wieder zurück.
12.Entlüften Sie die Anlage (siehe Kapitel "Anlage entlüften").
13.Bringen Sie die beiden Kugelhähne in 0 °-Stellung.
14.Setzen Sie das Oberteil der Isolation auf die Armaturengruppe.
15.Führen Sie die Isolation der Rohrleitungen bis in die Aussparungen der
Isolation des Produkts.

20
Betrieb
DE
PrimoSol® 130
7 Betrieb
Während der Beheizung muss aus Sicherheitsgründen Flüssigkeit aus der
Abblaseleitung des Sicherheitsventils austreten.
1. Verschließen Sie nicht das Sicherheitsventil.
2. Überprüfen Sie die Anlage nach dem Auslösen des Sicherheitsventils,
bevor die Anlage wieder in Betrieb genommen wird.
Ein einwandfreier Betrieb ist nur bei offenen Kugelhähnen (0 °-Stellung)
möglich.
7.1 Ablesekante am Durchflussmesser
Die Unterkante des Schwebekörpers
ist die Ablesekante am Durchfluss-
messer.
