agape NARCISO User manual

Specchio senza luce
Mirror without lights
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
Specchi / Mirrors
1/5
NARCISO
ANAR . . .
MANUTENZIONE
Per la normale pulizia si
consiglia di utilizzare
detergenti di uso comune.
Si sconsiglia l'utilizzo di
detergenti abrasivi, acidi e
anticalcare.
MAINTENANCE
For normal cleaning use
common detergents.
Do not use either abrasive
detergents or solvents,
acids and anti limestone.
NOTA
La ferramenta in dotazione
permette Il ssaggio degli
accessori su pareti in
mattoni pieni o forati e in
calcestruzzo.
Per pareti in cartongesso è
necessario rinforzare
adeguatamente la zona
interessata ed
eventualmente adottare
sistemi di ssaggio specici.
NOTE
The assembly material
supplied allows the
installation of the accessories
on solid and hollow brick
walls and on concrete walls.
For plasterboard walls it is
necessary to reinforce
adequately the area
concerned and to adopt
specic xing systems if
necessary.
600 (23”5/8)
800 (31”1/2)
800 (31”1/2)
2400 (94”1/2)

CONTENUTO DELLA CONFEZIONE
PACKAGE CONTENTS
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
ANAR . . .
SPECCHIO INSTALLATO
SPECCHIO MOUNTED
COD.
18023 20180412/2 - SV
VERS.
STRUMENTI
TOOLS
2/6
ø 8 (5/16”)
ø 8 (5/16”)
(B) (C)(A) (D)
Kit di fissaggio - (n°2 con L=150 cm - n°3 da L=160 cm.)
Calamita
magnet
600 (23”5/8)
800 (31”1/2)

ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
ANAR . . . . . .
3/6
145(5”45/64)
235 (9”1/4)
L
L-300 (11”13/16)
L / 2
supporto aggiuntivo inserito a
partire da L = 1600 mm
additional support inserted
beginning from L = 1600 mm
210 (8”17/64)
150 (5”29/32)
150 (5”29/32)
410 (16”9/64)
410 (16”9/64)
210 (8”17/64)
600 (23”5/8)
600 (23”5/8)
600 (23”5/8)
410 (16”9/64)

ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
ANAR . . . . . .
800 (31”1/2)
175(6”57/64)
135 (9”1/4)
800 (31”1/2)
4/6
800 (31”1/2)
supporto aggiuntivo inserito a
partire da L = 1600 mm
additional support inserted
beginning from L = 1600 mm
L
L-300 (11”13/16) 210 (8”17/64)
150 (5”29/32)
150 (5”29/32)
410 (16”9/64)
410 (16”9/64)
210 (8”17/64)
510 (20”5/64)

ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
5/6
ø 8 (5/16”)
x4
1 2
34
x4
(C)
(A)
L-300
ANAR . . . . . .
(D)
(C)
(A)
x2

ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
Eccentrico visto posteriormente
Rear view of eccentric support
6/6
5
7
(C)
(B)
6
(B)

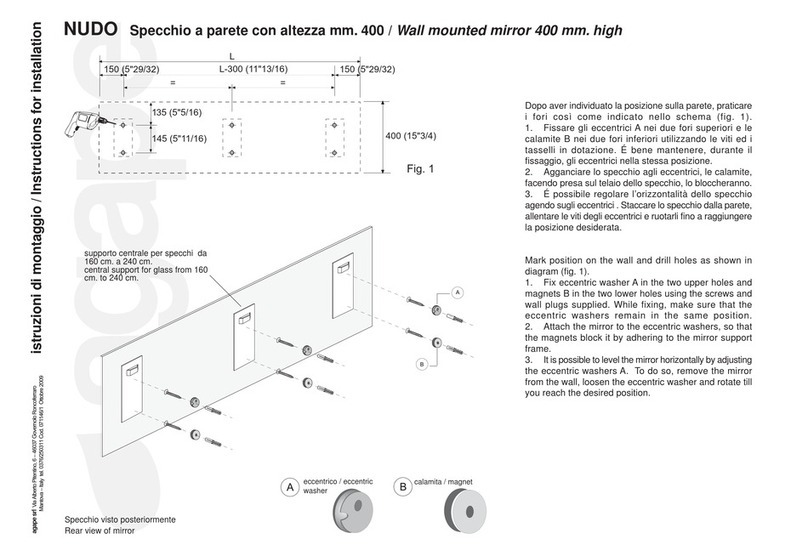

É possibile regolare l’orizzontalità dello specchio agendo sugli
eccentrici . Staccare lo specchio dalla parete, allentare le viti degli
eccentrici e ruotarli fino a raggiungere la posizione desiderata.
It is possible to level the mirror horizontally by adjusting the
eccentric washers A.
To do so, remove the mirror from the wall, loosen the eccentric
washer and rotate till you reach the desired position
ANAR . . . . . .
Calamita
magnet
x2
Calamita
magnet
eccentrico
eccentric washer
