Deutsch
1 Einleitung
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
In der folgenden Bedienungsanleitung werden Ihnen die wichtigsten Funktio-
nen des Gerätes sowie etwaige zu beachtende Vorsichtsmaßnahmen bei der
Bedienung erläutert.
Die eFuse 4 100-100 ist eine elektronische Hochgeschwindigkeits-Sicherung
für DC Spannungseingänge bis 100 VDC.
Ströme bis zu 100 A können mit dieser schnell abgeschaltet werden. Der Ab-
schaltstrom wird entweder am Gerät oder über die serielle Schnittstelle einge-
stellt.
Durch die schnelle Abschaltung können Schäden an Probes sowie Prüflingen
durch zu hohe Energie, wie sie typischerweise in den Ausgangskondensatoren
eines Labornetzgerätes gespeichert ist, wirkungsvoll vermieden werden.
2 Allgemeine Informationen
2.1 Sicherheitshinweise
Achtung: Vor Öffnen des Gerätes unbedingt Netzstecker ziehen!
Achtung: Das Gerät ist ausschließlich für den Betrieb an einer
Netzspannung wie auf dem Typenschild an der Rückseite der eFuse 4
angegeben, ausgelegt.
Achtung: Die Geräteschutzsicherung darf nur durch eine bauglei-
che Sicherung mit gleichen elektrischen Daten ersetzt werden.
Achtung: Die Lüftungsschlitze (5 in Bild 6-1) niemals verstellen.

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 6 Ausgabe 31.05.2022
Achtung: An den rückseitigen berührungsgeschützten Eingangs-
und Ausgangsklemmen immer Anschlusslitzen mit ausreichendem
Querschnitt für den fließenden Dauerstrom anklemmen. Es ist auf eine
korrekte Länge der Abisolation zu achten, der den in den in Abschnitt 6
angegebenen Anforderungen entspricht. Andernfalls können berührbare
gefährliche Spannungen an Ein- und Ausgangsklemmen auftreten!
Achtung: Gerät nur durch geschultes Personal bedienen.
Achtung: Betreiben Sie das Gerät niemals in einer explosiven Um-
gebung.
Achtung: nach Anschluss der Litzen an den rückseitigen Schraub-
klemmen die Klemmen mit den Plastikabdeckungen verschließen!
2.2 Lieferumfang
• eFuse 4 100-100
• Netzanschlusskabel
• Bedienungsanleitung eFuse 4 100-100
• 4 x Klemmenabdeckung für rückseitige Schraubklemmen
3 Inbetriebnahme
Der Anschluss erfolgt über das zum Lieferumfang gehörende Netzanschluss-
kabel am rückseitigen Netzeingang (7 in Bild 6-1).
Achtung: Das Gerät darf ausschließlich mit der auf dem Ty-
penschild angegebenen Netzspannung betrieben werden!
Nach Anschluss an das Versorgungsspannungsnetz führt das Gerät einen
kurzen Test des eingebauten Lüfters durch. Dazu wird der Lüfter für ca. 5s
eingeschaltet. Nach dieser Überprüfung ist das Gerät sofort betriebsbereit.

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 7 Ausgabe 31.05.2022
Die rote LED „Off“ (2 in Bild 6-1) sollte leuchten. Es wird damit signalisiert,
dass die eFuse sich im abgeschalteten Zustand befindet.
Die Eingangsspannung wird in diesem Zustand nicht direkt zu den Ausgangs-
buchsen „OUT“ (4 in Bild 6-1) und „-OUT“ (4 in Abbildung 6-1) durchgeschleift
(Bild 6.1).

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 8 Ausgabe 31.05.2022
4 Bedienung
In Bild 4.1 ist die Menüstruktur der eFuse 4 gezeigt. Die Bedienung folgt ei-
nem einheitlichen Konzept.
Im Hauptmenü erfolgt durch einen kurzen Tastendruck das Ein- bzw. Aus-
schalten der Sicherung. Durch langes Drücken wird das Untermenü betreten
und durch wiederholtes langes Drücken verlassen.
Innerhalb des Untermenüs können die aufeinanderfolgenden Einträge durch
Drehen des Knopfes nach links oder rechts ausgewählt werden. Um den ent-
sprechenden Eintrag auszuwählen, muss der Knopf gedrückt werden. An-
schließend können die Daten durch Drehen des Knopfes verändert werden.
Die Bestätigung erfolgt immer durch kurzes Drücken des Knopfes.
In dem Menüpunkt „Start Strom“ gibt es die Möglichkeit den zuletzt eingestell-
ten Strom wiederherzustellen. Dieser Menüpunkt erscheint, wenn der Start-
strom zwischen 0.01 A und 100 A eingestellt wird.
Die Kalibrierfunktion ist nur für den Service zugänglich. Ihre eFuse ist werksei-
tig kalibriert worden.

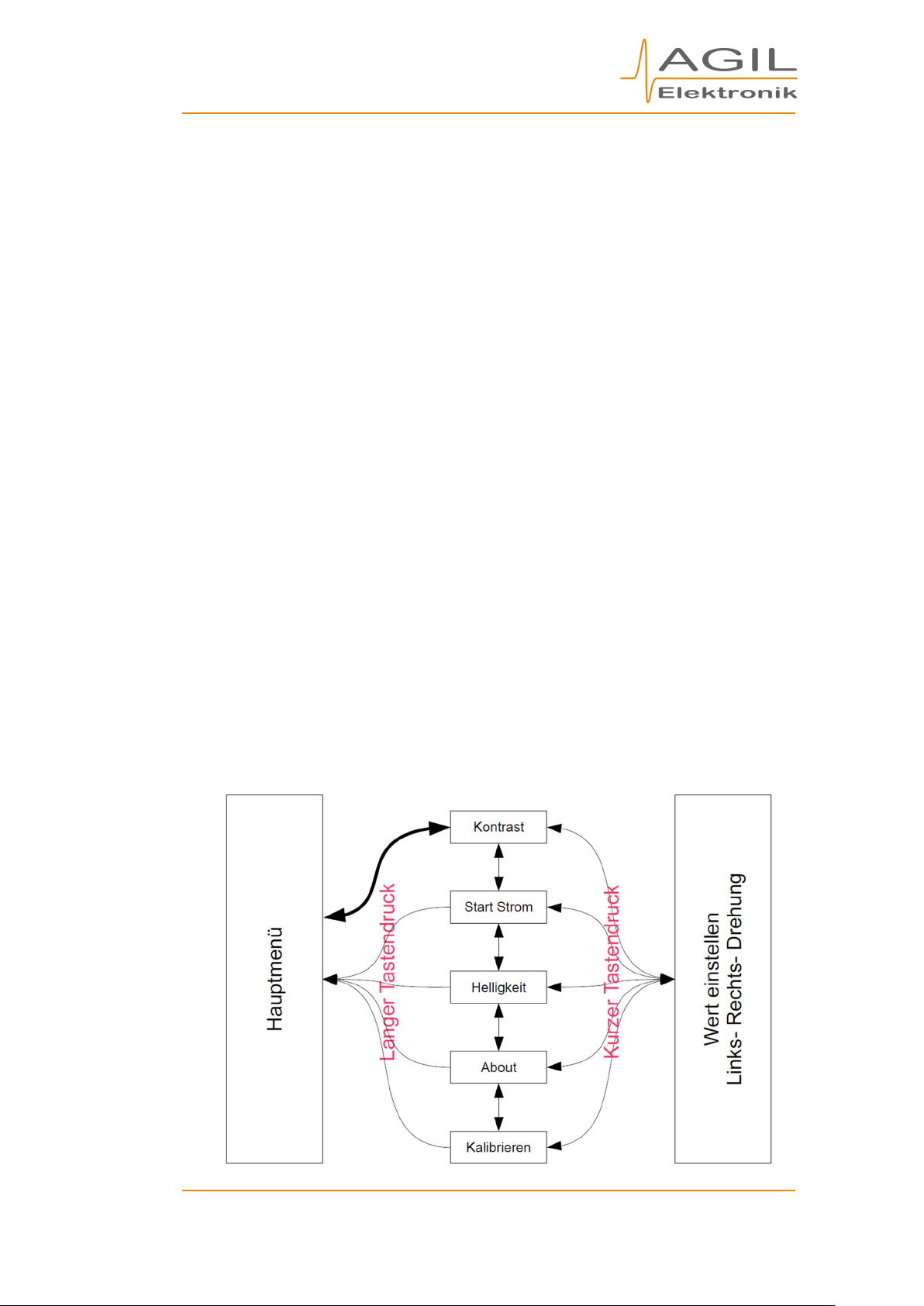

Bild 4.1: Menüstruktur

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 9 Ausgabe 31.05.2022
5 Serielle Schnittstelle
5.1 Protokolldefinition
Die eFuse 4 ist von extern über die serielle-Schnittstelle fernbedienbar. Die
Kommunikation erfolgt mit:
9600 Baud
8 Datenbits
1 Stoppbit.
Jedes Kommando muss mit dem Escapezeichen „\n“ beendet werden.
Folgender Befehlssatz ist in der eFuse 4 implementiert:
icurr? Aktuell fließender Strom.
Beispiel: icurr?\n
curr Setzt den zulässigen Maximalstrom.
Beispiel: curr\n9.12\n
scurr? Aktuell eingestellter Maximalstrom.
Beispiel: scurr?\n
inpon Schaltet die eFuse leitend.
Beispiel: inpon\n
inpoff Schaltet die eFuse sperrend.
Beispiel: inpoff\n
inp? Gibt den aktuellen Status der eFuse zurück.
Antwortet mit 1\n für leitend und 0\n für sperrend.
Beispiel: inp?\n
Hinweis: Sobald ein Kommando gesendet wurde, geht die efuse 4 in den Re-
motebetrieb. Dies wird durch ein „R“ im Display signalisiert. Die Bedienele-
mente sind gesperrt. Zum Verlassen des Remotebetriebs muss der Knopf lang
gedrückt werden.

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 10 Ausgabe 31.05.2022
6 Fehler und Störungen
Fehler/ Störung Ursache Abhilfe
Display bleibt dunkel,
keine LED an
Netzstecker nicht ange-
schlossen
Netzstecker korrekt an-
schließen.
Gerät lässt sich nach
Anschluss der Netz-
spannung nicht über
den Multifunktionsknopf
in den „on“ Zustand
schalten. Die rote LED
leuchtet.
Lüfter fehlerhaft Lüfter durch Service
austauschen lassen.
Gerät lässt sich nicht
durch Drücken des Mul-
tifunktionsknopfes in
den „On“ Zustand
schalten
Es fließt direkt nach
Einschalten ein Strom
größer als der einge-
stellte Maximalstrom
Strom an den Aus-
gangsklemmen verrin-
gern oder Maxi-
malstrom vergrößern.
Gerät schaltet im Be-
trieb plötzlich in den
„off“ Zustand
Es ist ein Überstrom auf
der Ausgangsseite auf-
getreten
Überstromursache be-
seitigen und durch drü-
cken des Multifunkti-
onsknopfes der efuse
wieder einschalten
Gerät schaltet im Be-
trieb plötzlich in den
„off“ Zustand und lässt
sich durch Drücken des
Multifunktionsknopfes
nicht wieder einschal-
ten.
Die rote LED blinkt.
Es ist im Gerät eine
Übertemperatur aufge-
treten und das Gerät
hat eine Sicherheitsab-
schaltung ausgeführt.
 defekter Lüfter oder
Lüftungsöffnungen ver-
sperrt
Gerät vom Netz tren-
nen, seitliche Lüf-
tungsöffnungen freima-
chen, abkühlen lassen
und anschließend
Netzspannung wieder
anschließen. Im Falle
eines defekten Lüfters

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 11 Ausgabe 31.05.2022
lässt sich das Gerät
nicht mehr in den „on“
Zustand schalten. 
Lüfter vom Service tau-
schen lassen.

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 12 Ausgabe 31.05.2022
7 Technische Daten
Technische Daten Eingang/ Technical Data Input
Parameter Bedingungen/
conditions
Wert/ data Einheit/ unit
Vi
Eingangsspannung AC/
Input Voltage AC
0°C<Ta<40°C 85-265 VAC
f Netzfrequenz/
mains frequency
47...63 Hz
Technische Daten Schalter/ Technical Data Switch
Parameter Bedingungen/
conditions
Wert/ data Einheit/ unit
Vi
Eingangsspannung DC
Input Voltage DC
0°C<Ta<40°C 0-100 VDC
ΔVi Eingangs-
Ausgangsspannungs-
differerenz
Input-output difference
0°C<Ta<40°C
Ia=100A
500 mVDC
Ilimit Grenzstromeinstellung
Current limit adjust
0°C<Ta<40°C 0-100 ADC
Inom Nennstrom
nominal current
0°C<Ta<40°C 100 ADC
Tk Temperaturkoeffizient/
temperature coefficient
0.03 %/K
tsw Abschaltzeit
turn-off-time
90%- 10% Inom <300 ns
Ri Innenwiderstand
Inner Resistance
0°C<Ta<40°C 5 mΩ
Technische Daten Allgemein/ Technical Data General
Parameter Bedingungen/
conditions
Wert/ data Einheit/ unit
Kurzschlussfestigkeit
Short circuit Immunity
0°C<Ta<40°C dauernd
continous
VDC
Umgebungstemperatur
Ambient temperature
Iload=Inom 0-40 °C
Kühlung/ cooling Leiterplatten-
temperatur >
60°/ Pcb tem-
perature > 60°
Zwangsküh-
lung Forced
cooling

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 13 Ausgabe 31.05.2022
Technische Daten Abmessungen/ Technical Data Dimensions
Parameter Bedingungen/
conditions
Wert/ data Einheit/ unit
Abmessungen/
Dimensions
B x H x T/
W x H x D
484x 262x 88 mm
Technische Daten Anschlüsse /Technical Data Terminals
Parameter Bedingungen/
conditions
Wert/ data Einheit/ unit
Rückseitige Schraubklem-
men / Screw Terminals
on
rear
Querschnitt / Cross section
max. 50 / 0/1 mm²/ AWG
Klemmenöffnung/ Clamp-
opening
Diameter 15 mm
Abisolation/ wire stripping max. 20 mm
Schraube/ screw Metrisch/
metric
M6
Drehmoment/ Torque recommended 6- 6,6/ 54-59 Nm/ in.lbs
Technische Daten bei Ta = 25°C wenn nicht anders angegeben
Technical Data at Ta= 25°C unless otherwise specified

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 14 Ausgabe 31.05.2022
Bild 6.1: Vorder- und Rückansicht der eFuse
1 Display
2 Statusanzeige
3 Bedien-Dreh-Druck-Knopf
4 RS232- Schnittstelle
5 Schraubklemmen für Ein- und Ausgang
6 Netzspannungsanschluss

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 15 Ausgabe 31.05.2022
8 Anhang
8.1 CE Konformitätserklärung
CE Konformitätserklärung
Der Hersteller
AGIL-Elektronik GmbH
Damwildsteig 27
D-13503 Berlin
erklärt hiermit dass das nachstehende Gerät
eFuse4-100-100
Übereinstimmt mit den nachfolgenden Richtlinien
Niederspannungsrichtlinie 2014/35/EU
EMV Richtlinie 2014/30/EU
Angewandte technische Normen
EN61010-1 2020-03
EN 61326-1 :2013
Berlin 07.03.2022
-------------------------------------
Ort Datum
Dipl. Ing. A. v. Müller Geschäftsführer AGIL-Elektronik GmbH
------------------------------------------------------------------------------------
Name Position
-------------------------------------------------
Unterschrift

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 16 Ausgabe 31.05.2022

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 17 Ausgabe 31.05.2022
English
1. Introduction
Firstly, we would to thank you for choosing our product.
Included in the following instruction manual are the key features of the product
as well as the safety precautions that should be considered when the unit is in
use.
The efuse 4-100-100 is an electronic high-speed-fuse for DC voltage input up
to 100VDC.
Currents up to 100 Amps can be switched off by this device. The maximum
current before switch off can be adjusted either with the device directly or by
adjustment with a serial interface.
The quick cut-off feature of this product prevents damages on Probes as well
as devices under test by high energies, typically stored in the output
capacitors of laboratory DC- supplies.
2. General information
2.1. Safety instructions
Attention: Before opening the unit always unplug from the mains
power supply.
Attention: The unit is only designed for mains voltage as
indicated on the label to rear of the efuse 4 unit.
Attention: The mains fuse (8) in figure 6-1 has to be replaced
with a fuse of same kind and same electrical properties.
Attention: Never cover the ventilation slots in the housing case
of efuse 4.
Attention: Always connect the In- and Output screw terminals
with correctly calculated cross section of stranded wires according to
the continuous current flow! Also make sure that the wire is stripped
in the correct length which is required in the technical data section!
Otherwise there can be touchable hazardous voltages on In- and
Output terminals!

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 18 Ausgabe 31.05.2022
Attention: The use of the unit shall only be done by trained
personnel.
Attention: Do not use the unit in an explosive environment!
Attention: please do not forget to use the four plastic covers
after connecting screw terminals
Attention: after connecting the litz- wires at the Screw terminals
on rear side, please cover the screws with the plastic covers!
2.2. Whats Included
efuse 4-100-100
Mains plug connector
Instruction manual for efuse 4-100-100
4 x plastic cover for Screw Terminals on rear side
3. Start Up Procedure
Connect the mains supply cable with the mains Input connector (7 in figure
6.1) at rear of efuse 4.
Attention: The device should only be operated with Mains
Voltage as indicated on the label!
After connecting the mains supply to efuse 4, the unit will do a short check
of the installed Fan. This is done by switching on the fan for about 5
seconds. After done this the unit is ready for use.
The red LED “Off” should be lit. This shows that efuse 4 is in a non
conducting state.
The input voltage is not looped directly through to the Output jacks “OUT”
and “-OUT” (4 in figure 6.1).

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 19 Ausgabe 31.05.2022
4. Operation
The menu structure of efuse 4 is shown in figure 4.1. The operating of
eFuse is realized with a unit concept.
In the main menu the on- off switching of efuse 4 takes place by a short
push of the multi-function knob (3 in figure 6.1). By holding the button for
longer the second level of menu will be displayed and after holding the
button for longer again the second level of the menu will be left.
Within the second level of the menu the different sections of the menu can
be chosen by turning the knob one position left or right. To enter the
chosen menu hold the knob for a short while. Then data can be changed
by turning the knob. The confirmation of the changed data is done by
pushing the knob.
At the menu entry “ Start Strom” there is the option to save a value for the
programmed ‘Switch Off Current’ the efuse 4 will remember when started
again after being disconnected from the mains supply e.g. the eFuse was
switched off.
The calibration menu only is available for service. Calibration is factory set.

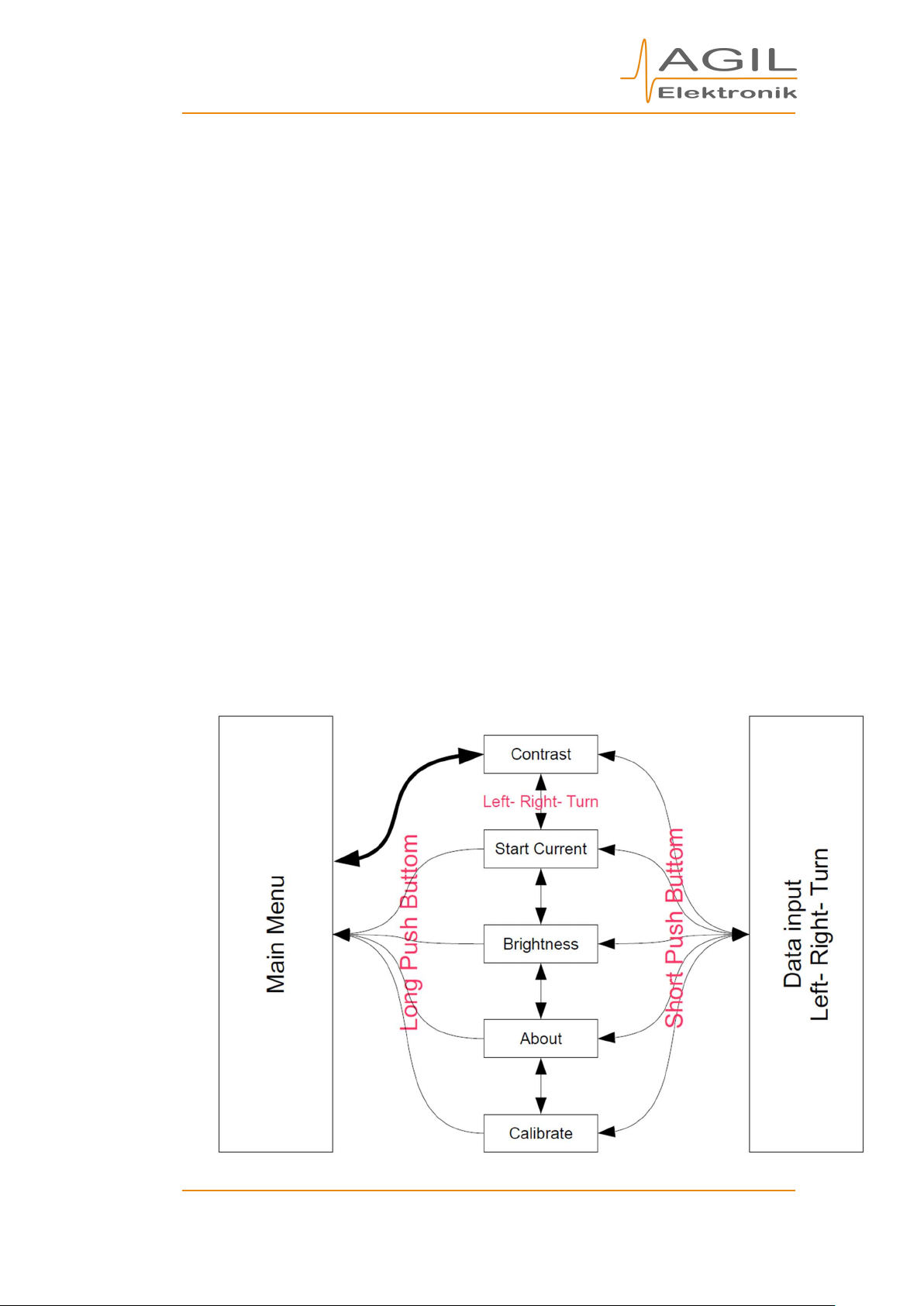

Figure 4-1: Menu structure

eFuse 4 -100-100
manual efuse4-100-100_2022_03_07 20 Ausgabe 31.05.2022
5. Serial interface
5.1. Protocol definition
The efuse 4 can be controlled externally via a Serial Interface (7 in
figure 6.1). Communication is done with the following parameters:
9600 Baud
8 Data- Bits
1 Stop- Bit
Every command has to be finished with escape sign „\n“.
The following instructions are implemented in efuse 4:
icurr? Gives back actual flowing current.
Example: icurr?\n
curr Sets the possible maximum current.
Example: curr\n9.12\n
scurr? Gives back actual set maximum current
Example: scurr? \n
inpon Switches the efuse 4 on.
Example: inpon\n
inpoff Switches the efuse 4 off.
Example: inpoff\n
inp? Gives back the actual state of eFuse.
Answers with 1\n for on state and 0\n for off state
Example: inp? \n
Hint: As soon as a command is sent, the efuse 4 switches to remote
operation. This is announced by an „R“ in the display. The operating
switches on front of the efuse 4 unit are locked but to leave the remote
mode please hold the multifunction knob for a while.
