5 PIECE WOVEN SEATING SET WITH FIRE
ITM. / ART. 4000904
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
WARNING
Do not store or use gasoline or other
flammable vapors and liquids in the
vicinity of this or any other appliance.
An LP-cylinder not connected for use shall
not be stored in the vicinity of this or any
other appliance.
WARNING:
USE FACTORY APPROVED
REPLACEMENT PARTS
AND ACCESSORIES ONLY.
USE OF UNAPPROVED
PARTS OR ACCESSORIES
CAN VOID THE WARRANTY
ON THIS PRODUCT AND
RESULT IN A HAZARDOUS
CONDITION. PLEASE
CONTACT US FOR
INFORMATION REGARDING
REPLACEMENT HOSES,
THERMOCOUPLES,
ELECTRODES, IGNITION
MODULES & FIRE ICE, ETC.
WARNING:
Improper installation, adjustment
alteration, service or maintenance can
cause injury or property damage. Read the
installation, operating and maintenance
instructions thoroughly before installing or
servicing this equipment.
FOR USE WITH 9KG (20LB) PROPANE
CYLINDER WITH TYPE 1 CONNECTION OR
FOR USE WITH NATURAL GAS AFTER
CONVERSION KIT IS INSTALLED (MUST BE
PROFESSIONALLY INSTALLED).
Questions, Problems, Missing Parts? Before returning to
your retailer, call our customer service department in the
US and Canada at 1-888-383-1932, 9:00am - 5:00pm
Monday – Friday, EST. English and French, or you may
email customerser[email protected].
Thi
s app
li
ance can pro
d
uce car
b
on
monoxide which has no odor.
Using it in an enclosed space can kill
you.
Never use this appliance in an enclosed
space such as a camper, tent, car or
home.
DANGER CARBON MONOXIDE HAZARD
CSA Model
WT17IL
ART00500
WARNING For Outdoor Use Only.
Installation and service must be performed
by a qualified installer, service agency, or
the gas supplier.
WARNING:
If the information in this manual is not
followed exactly, a fire or explosion may
result causing property damage, personal
injury, or loss of life.
Installer: Leave these instructions with consumer.
Consumer: Keep these instructions for future
reference.
DANGER
If you smell gas:
FIRE OR EXPLOSION HAZARD
If you smell gas:
•shut off gas to the appliance.
•Extinguish any open flame.
•if odor continues, leave the area
immediately.
•After leaving the area, call your gas
supplier or fire department.
Failure to follow these instructions could
result in fire or explosion, which could
cause property damage, personal injury, or
death.

2
TABLE OF CONTENTS
Important Safety Information ........................................................................3
Important Information about Propane...........................................................4
Specification .................................................................................................4
Parts Identification List ............................................................................. 5-6
Installation ................................................................................................ 6-7
Natural Gas Conversion ........................................................................... 8-9
Batteries .......................................................................................................9
Maintenance...............................................................................................10
Lighting Instructions ...................................................................................10
Burner Cover Assembly .............................................................................10
Troubleshooting Guide ...............................................................................11
For additional online video support on troubleshooting and
set up, please feel free to visit our website at:
www.agio-usa.com/support/firepits.
WARNING: It is UNSAFE to use this product for cooking!
WARNING: Before placing the burner
cover on, make sure the firepit has been
shut off and the burner has completely
cooled down.
WARNING: Chemicals known to the State of
California to cause cancer and birth defects
or other reproductive harm are created by
the combustion of propane.

3
IMPORTANT SAFETY INFORMATION
The installation must conform with local codes or, in the absence of local codes, with the National Fuel Gas
Code, ANSI Z223.1/NFPA 54; International Fuel Gas Code. ; Natural Gas and Propane Installation Code,
CSA B149.1; or Propane Storage and Handling Code, B149.2, as applicable.
The appliance and appliance main gas valve must be disconnected from the gas supply piping system during
any pressure testing of that system at test pressures in excess of 1/2 psi (3.5kPa).
The appliance must be isolated from the gas supply piping system by closing its equipment shutoff valve
during any pressure testing of the gas supply system at test pressure equal to or less than 1/2 psi (3.5kPa).
The appliance area must be kept clear and free from combustible materials, gasoline and other flammable
vapors and liquids.
Do not use this appliance if any part has been under water. Immediately call a qualified service technician to
inspect the appliance and to replace any part of the control system and any gas control which has been under
water.
Children and adults should be alerted to the hazards of high surface temperatures and kept at a safe
distance to avoid burns or clothing ignition.
Young children should be carefully supervised when they are anywhere near the appliance.
Clothing or other flammable material should not be hung from the appliance, or placed on or near the
appliance.
Any screen or guard removed for servicing an appliance must be replaced prior to operating the
appliance.
Installation and repair should be done by a qualified service person. The appliance should be
inspected before use and at least annually by a professional service person. More frequent cleaning
may be required as necessary. It is imperative that the control compartments, burners and circulating
air passageways of the appliance be kept clean.
Do NOT burn solid fuels in this gas fireplace.
Do NOT ignite the burner before pouring all of the burner media (lava rock or fire ice) into the burner pan. The
media must be evenly distributed over the burner.
During initial firing of firepit, please stay away from the firepit for 20 minutes as fire media (lava rock or fire ice)
may pop and hit someone on the face or eyes
Do NOT ignite or use the firepit if the burner media (lava rock or fire ice) are wet. Ensure the burner media are
completely dry before igniting as intense heat could cause the media to crack and pop.
ItisUNSAFEtousethisproductforcooking!
CAUTION: The propane gas pressure regulator provided with this appliance must be used. This regulator is
set for an outlet pressure of 11 inches water column.
This outdoor gas appliance is not intended to be installed in or on recreational vehicles and/or boats.
Before each use of this gas appliance, open the LP (Liquid Propane) Tank Drawer and inspect the LP Hose. If
there is evidence of excessive abrasion or wear, or the hose is cut, it must be replaced prior to the gas
appliance being put into operation. Use only the replacement hose assembly specified in this manual. Inspect
the burner before each use of the appliance. The burner must be replaced prior to the appliance being put
into operation if it is evident that the burner is damaged. Use only the burner listed in these instructions.
Keep the fuel supply hose away from any heated surfaces.

4
IMPORTANT SAFETY INFORMATION ABOUT
PROPANE (LP) GAS
A LP-gas cylinder for use with this appliance must have a capacity of 9 kgs / 20
lbs . and must be equipped with a Type 1 connector and an OPD (overfill protection
device). Figure 1
The LP-gas supply cylinder to be used must be constructed and marked in
accordance with the specification for LP-gas cylinders of the U.S. Department of
Transportation (DOT) or the National Standard of Canada, CAN/CSA-B339,
Cylinder, Sphere and Tubes for the Transportation of Dangerous Goods.
The cylinder supply system must be arranged for vapor withdrawal.
The cylinder used must include a collar to protect the cylinder valve.
This appliance shall be used only outdoors in a well-ventilated space and shall
not be used in a building, garage, or any other enclosed space.
When this appliance is not in use, the gas must be turned off at the supply
cylinder.
Storage of this appliance indoors is permissible only if the cylinder is
disconnected and removed from the appliance.
Cylinders must be stored outdoors in a well-ventilated area out of the reach of
children. Disconnected cylinders must have threaded valve plugs tightly
installed and must not be stored in a building, garage or any other enclosed
areas.
The gas hose is routed through a “U” bolt to prevent the hose from coming in contact
with the burner. DO NOT remove the hose from the “U” bolt. See Figure 2.
SPECIFICATIONS
The maximum inlet supply pressure,as follows:
“Max.gas supply:6922 in wc (1723Kpa)”
INPUT 30,000 Btu/hr(8.8kW)
Clearances to
combustible surfaces
Sides 60.96 cm / 24 inches Top:182.8cm/72 inches
Propane Regulator
Pressure
2.74 kpa / 11 in water column
Natural Gas Minimum
Inlet Pressure
1.74 kpa / 7 in water column
Figure 1 Figure 2
Regulator hose
pointed down

5
DESCRIPTION PART# QTY
A CONTROL KNOB FP2329 1
B GAS VALVE FP2330 1
C THERMOCOUPLE FP2331 1
D FLEX CONNECTOR FP2332 1
E ELECTRODE FP2333 1
F IGNITION MODULE FP2334 1
G LP TANK RETAINING KNOB FP0585 2
H PROPANE ORIFICE FP2122 1
I LP REGULATOR HOSE FP2250 1
J ADJUSTABLE FOOT CAPS FC0759 4
K “AA” BATTERY HW0905 1
L AIR SHUTTER FP1922 1
M FIRE ICE(TOTAL:7KG) FP1644 1
N NATURAL GAS ORIFICE FP2123 1
O M4 SCREW HW0898 2
P 1/4” X20 MM SCREW HW0036 4
Q WASHERS HW0594 4
R HEX BOLT DRIVER HW0252 1
S
CROSS POINT
SCREWDRIVER HW0900 1
T
BURNER PAN PROTECTIVE
RING FP2912 1
U
FIREPAN/BURNER
ASSEMBLY FP2913 1
PART
PARTS IDENTIFICATION LIST

6
V FIREPIT BASE FP2914 1
W FIREPIT TABLE TOP FP2915 1
X BURNER COVER FP2916 1
INSTALLATION

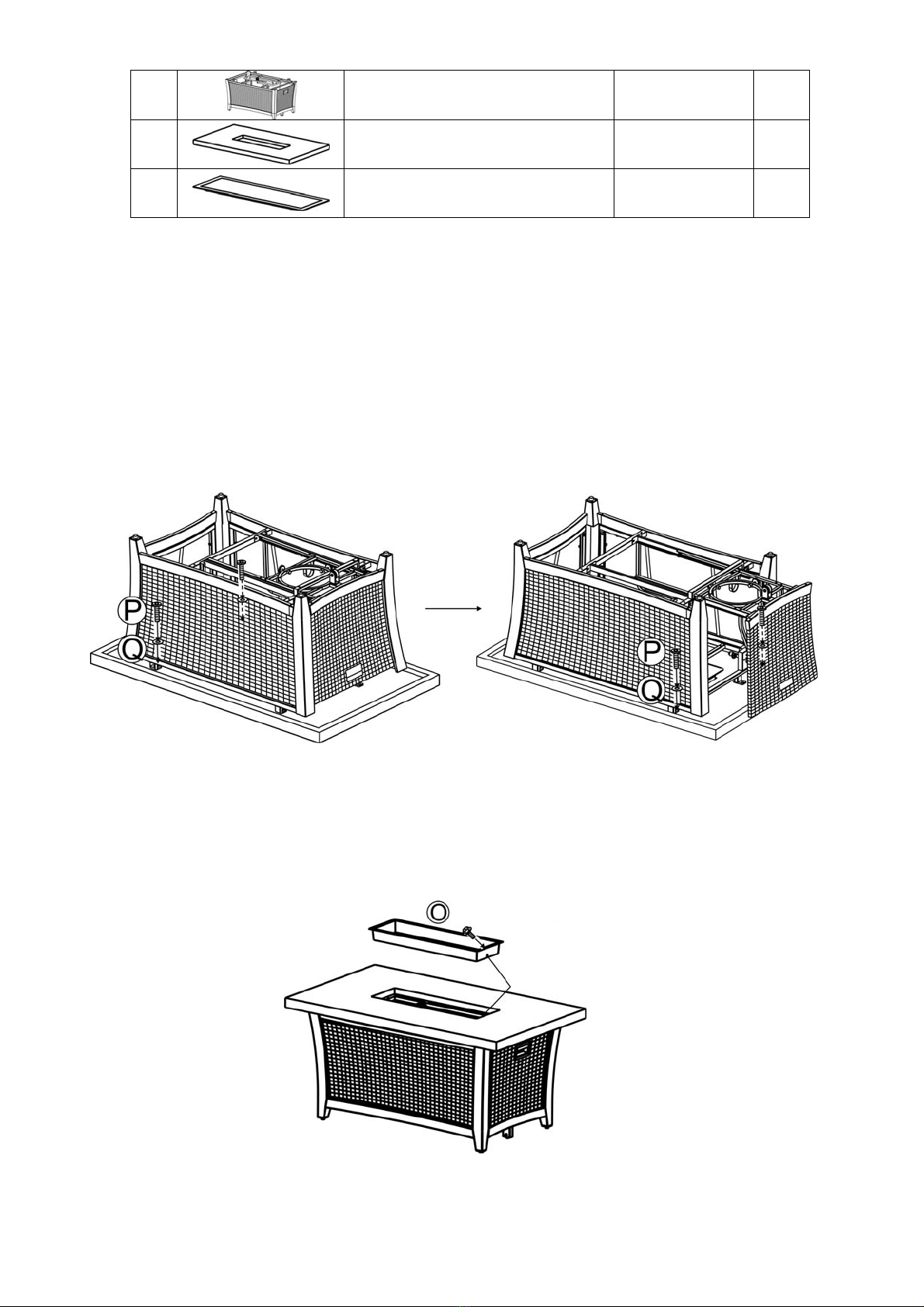

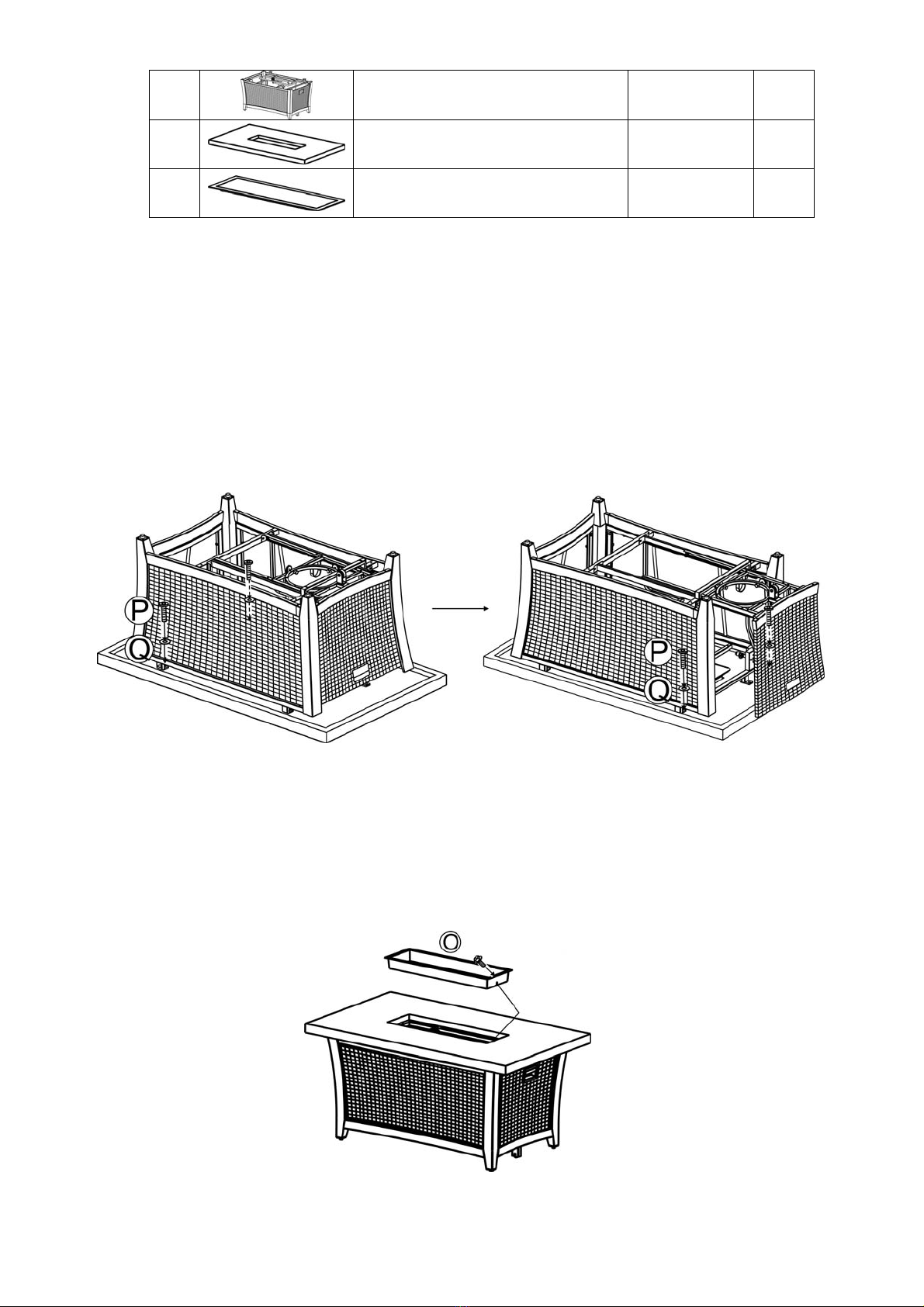

1.Carefully unpack all items from the box. Place the firepit in the final position. There must be
a minimum of 60.96 cm / 24 inches of clearance from the side of the table top to any
combustible walls.
2. Place the firepit base onto the tabletop. Secure the end of firepit base to the tabletop by
using the 1/4" x 20mm screws and washers that are provided. Then open the door and secure
another side of firepit base to the tabletop. See Figure 3.
Figure 3
3. With the help of another person, turn the table in the upright position. Place the burner pan
protective ring into the firepan/burner assembly as shown in Figure 4. Align the holes in the
burner pan protective ring with the pre-drilled holes on the firepan/burner assembly. Secure
the burner pan protective ring to the firepan/burner assembly by using the two M4 screws as
shown in Figure 4.
Figure 4

7
4.Pour ALL of the provided media (fire ice or lava rock) into the burner pan. Burner MUST be
completely covered to ensure appliance function properly and safely. Remove any lava rocks
or fire ice on top of the ignition well. See Figure 5.
Figure 5
5. Slide the tank drawer out and place the LP tank in the drawer. Connect the regulator as
shown in Figure 6.Turn the black handle clockwise to tighten. Turn the handle
counterclockwise to remove. The hose must point down. Check that the valve is turned all
the way clockwise to the "OFF" position. Open the tank valve. Apply a solution of soapy
water to the tank-regulator connection and to the valve-hose connection to check for leaks.
If soap bubbles continue to form, the connection has a leak. If a leak is found, close the tank
valve and tighten all connections.
NEVER USE A FLAME TO CHECK FOR LEAKS.
Figure 6
6. Tighten the threaded knobs (G) found on the tank tray (Figure 7) so that the LP tank
cannot move from side to side. Do not remove the plastic cap from the end of the threaded
section.
Figure 7

8

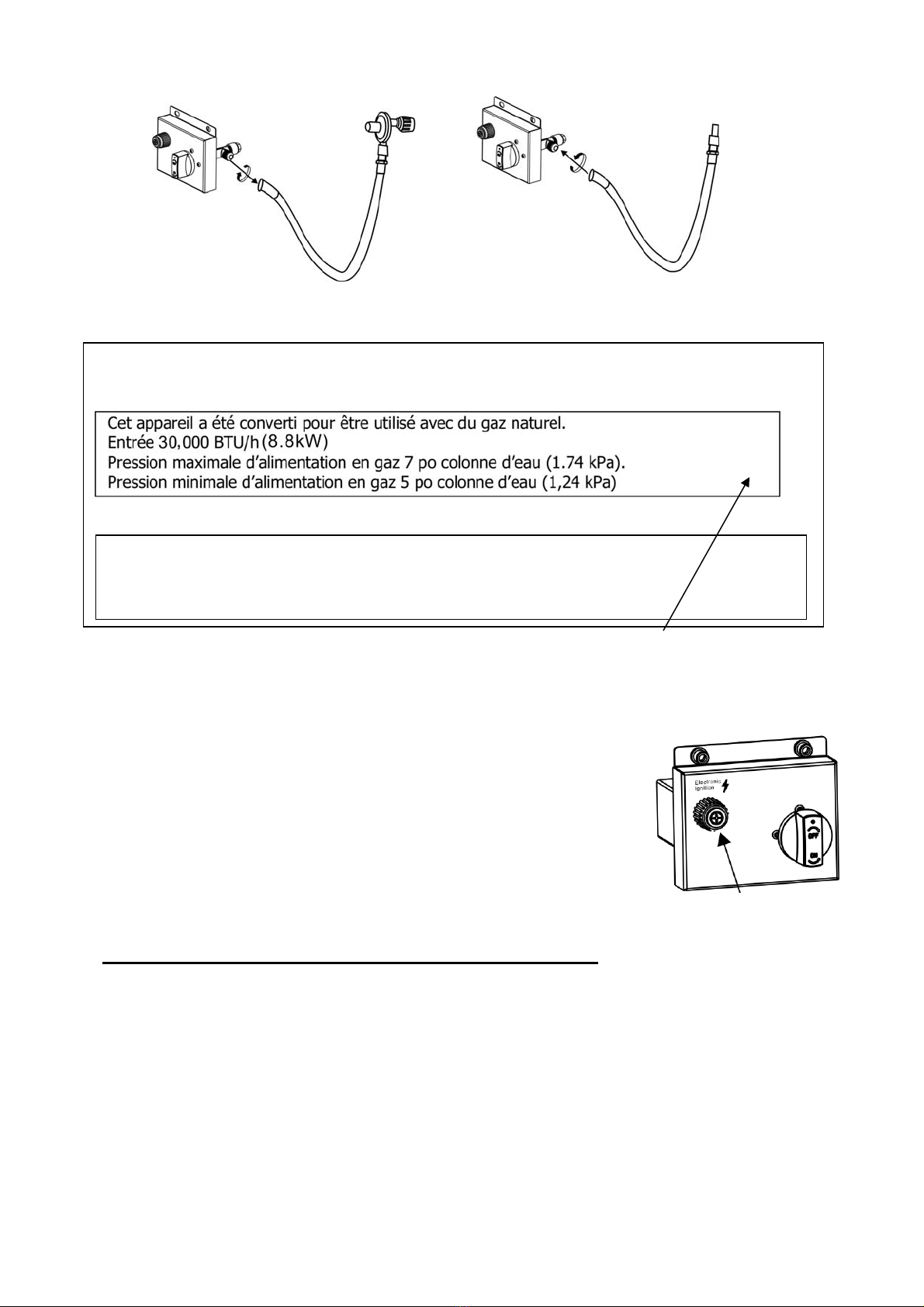

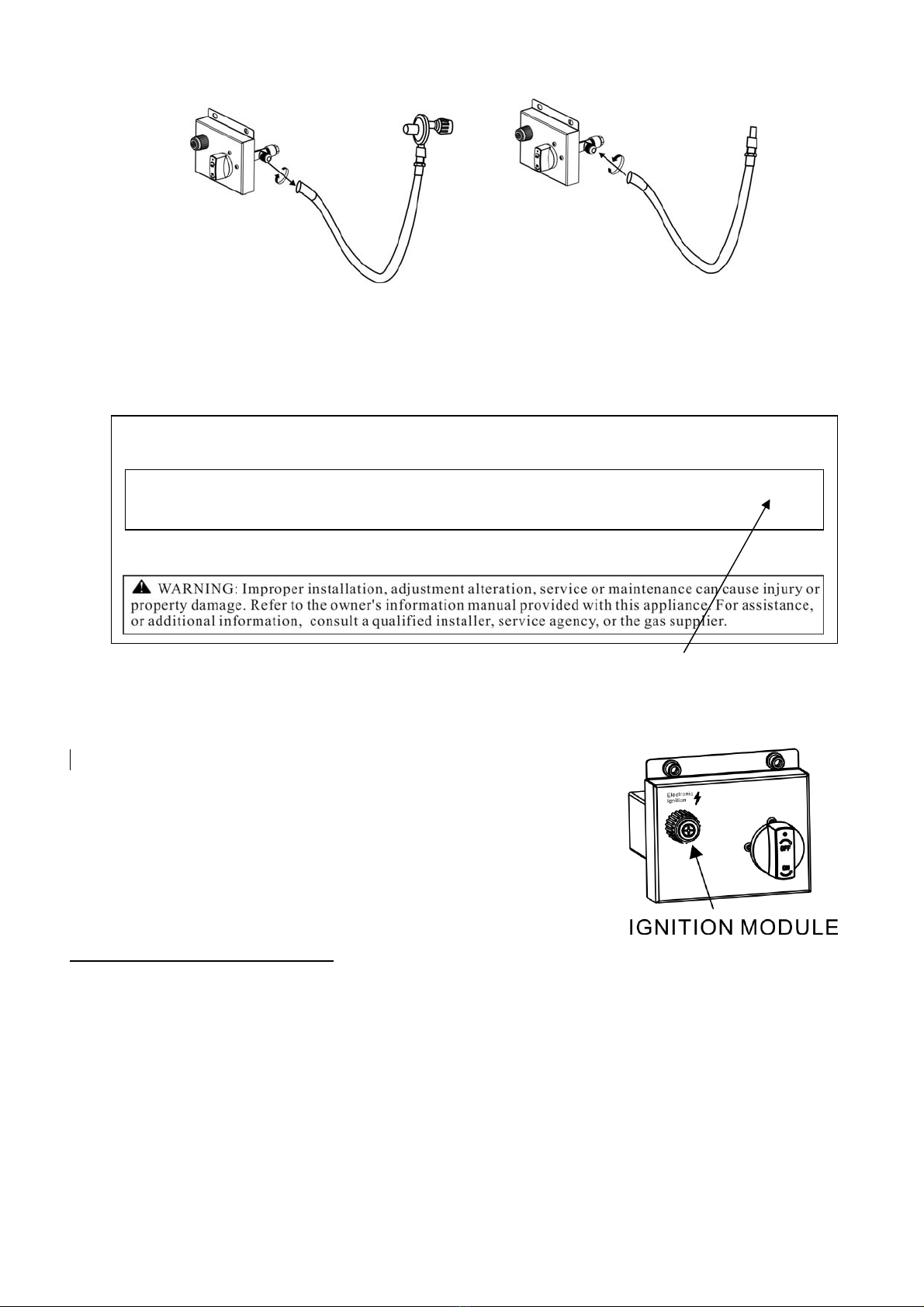

NATURAL GAS CONVERSION
Natural gas conversion must be performed only by your natural gas provider or service
company.
1. SHUT OFF THE GAS SUPPLY TO THE UNIT AND ANY NEARBY ELECTRICAL SOURCE
OR APPLICANCES
2. Below the burner, carefully disconnect flex connector attached to the orifice holder (see step1).
3. Carefully unscrew the orifice holder from the burner pipe (see step2).
4. Remove the propane orifice from the holder and replace with natural gas orifice (see step2).
5. Install the air shutter over the burner pipe to cover the air holes. Then reattach the orifice
holder to the burner pipe (see step3).
6. Reattach the flex connector to the orifice holder. (see step 4).
7. To convert the regulator from propane to natural gas, the appliance must be isolated from the
gas supply piping system by closing its individual manual shut off valve. Ensure any pressure
testing of the gas supply piping system is at test pressure equal to or less than 1/2 psi(3.5KPA)
8. Remove the propane rubber hose from valve and replace with 5/8” natural gas pipe (see step5,
natural gas pipe package is not provided).
9. Restore your gas supply and check ALL of the connections for leaks using a solution of soapy
water. If a leak is discovered and any bubbles are seen, close the main gas valve and re-tighten
Flex
connector

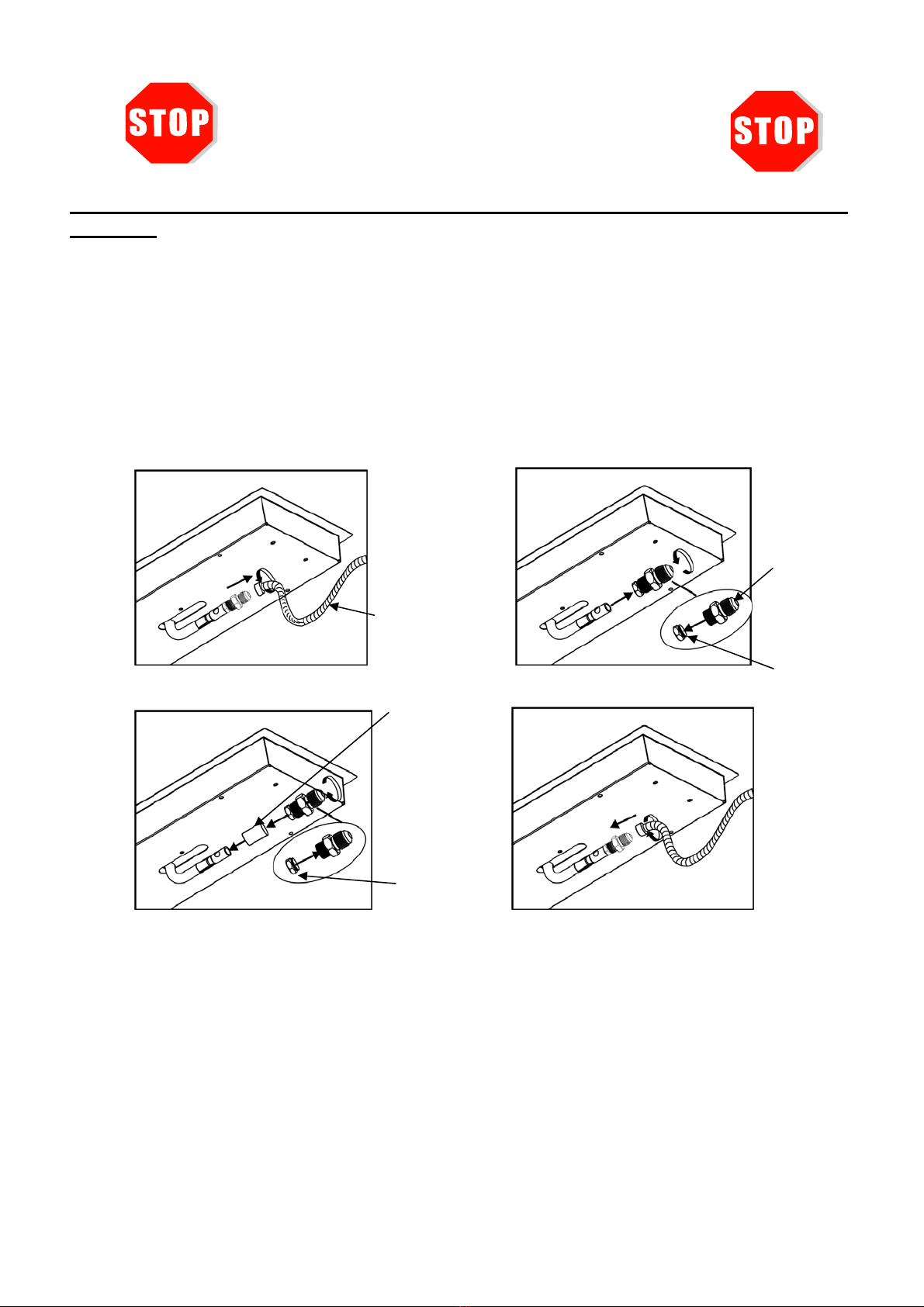

Orifice
holder
Propane
orifice
Air
shutter
NaturalGas
orifice
Step1 Step2
Step3 Step4

9
ALL the connections. NEVER USE A FLAME TO CHECK FOR GAS LEAKS!
Step5
10. Stick the conversion label on the rating plate as shown in Figure 8.
Metal Rating Plate







Conversion Label
BATTERIES
Make sure the control knob is in the "OFF" position. Unscrew the
push button cap on the ignition module located on the control
panel to access the battery compartment. The ignition module
requires one Alkaline AA size battery (1.5V). The negative (-) end
goes in first. See Figure 9.Dispose of battery safely. May explode
or leak if charged or disposed of in fire. Make sure of the polarity.
Mercury and cadmium free.
CAUTIONS: BATTERY INSTRUCTIONS
●Always purchase the correct size and grade of battery most suitable for the intended use.
●Always replace the whole set of batteries at one time, taking care not to mix old and new ones, or batteries of different types.
●Clean the battery contacts and also those of the device prior to battery installation.
●Ensure the batteries are installed correctly with regard to polarity (+ and -).
●Remove batteries from equipment which is not to be used for an extended period of time.
●Remove used batteries promptly.
For recycling and disposal of batteries to protect the environment, please check the internet or your local phone directory for
local recycling centers and / or follow local government regulations.
Serial Number _________________ Model Number: WT17IL
CAUTION: The gas pressure regulator provided with this appliance must be used. This regulator is set for an outlet pressure of
Minimum clearance from combustible constructions: Sides: 60.9 cm/24 inches. Top 182.8 cm/72 inches.
FOR OUTDOOR USE ONLY. If stored indoors, detach and leave cylinder outdoors.
This appliance has been converted to use Natural Gas. Input 30,000 Btu/hr. (8.8kW)
Max Gas Supply Pressure 7 inch w.c. (1.74 kPa) Min. Gas Supply Pressure 5 inch w.c. (1.24 kPa)
Figure 8
Figure 9

10
MAINTENANCE
The flames should look like those in Figure 10. To clean the
burner, use a soft brush after the burner has cooled
completely. Never use a vacuum cleaner on the burner. It is
recommended to store the fire pit indoors during winter if it
will be subjected to freezing temperatures. The LP cylinder
must be disconnected and removed from the appliance
before the appliance can be stored indoors.
Figure10
LIGHTING INSTRUCTIONS
Warning: If these instructions are not followed exactly, a fire or explosion may result causing
property damage, personal injury, or loss of life.
1. Read instructions before lighting.
2. Push in on the control knob and turn to the ON position.
3. With the control knob pressed in, also push the igniter button to light the burner. Release
the control knob after 15 seconds. If the burner does not light, wait 5 minutes, repeat.
4. Adjust the flame to the desired height by using the control knob. See Figure 11.
BURNER COVER ASSEMBLY
Place the burner cover on the table top as shown in
Figure 12.
WARNING: BEFORE PLACING THE BURNER COVER ON,
MAKE SURE THE FIREPIT HAS BEEN SHUT OFF AND THE
BURNER HAS COMPLETELY COOLED DOWN.
Figure 12
IGNITER BUTTON CONTROL KNOB
Figure 11

11
TROUBLESHOOTING GUIDE
PROBLEM CAUSE REMEDY
No Propane Gas at Burner
Check that gas tank valve is open.
Turn control knob to “ON” and push
control knob in. Make sure tank has
propane gas.
No Spark at Electrode
Check that the AA battery is installed
with the negative (-) end first and has a
charge. Check that the wire is
connected to the ignition module.
Check that the electrode is not cracked
or broken.
Burner won’t light
Lack of oxygen Remove excess lava rocks or fire ice
from around the ignition well.
Thermocouple not in flame
Check that the tip of the thermocouple
is even with the top of the ignition well.
Remove any fire ice from the ignition
well.
Thermocouple connection
at the main control valve is
loose
Tighten the thermocouple nut at the
back of the valve.
Burner won’t stay
lit after lighting
No Fire Ice on Burner Cover the burner with fire ice per the
instructions.
AUSTRALIA: Our goods come with guarantees that cannot be excluded under the
Australian Consumer Law. You are entitled to a replacement or refund for a major failure
and for compensation for any other reasonably foreseeable loss or damage. You are also
entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality
and the failure does not amount to a major failure.

12
5 PIECES ENSEMBLE DE PATIO AVEC TABLE-BRASÉRO
ITM. / ART. 4000904
IMPORTANT, À CONSERVER POUR DE FUTURS BESOINS DE
RÉFÉRENCE : À LIRE SOIGNEUSEMENT.
AVERTISSEMENT:
une installation, un ajustement, de l’entretien ou de
la maintenance incorrects peuvent causer des
blessures ou des dommages. Lire attentivement les
instructions concernant l'installation, le
fonctionnement et l'entretien avant d'installer
l
'
appareil ou d
'
effectuer son
entretien courant
.
POUR UNE UTILISATION AVEC UNE BONBONNE DE
PROPANE DE 9 kg (20 lb) AVEC UNE CONNEXION
DE TYPE 1 OU AVEC DU GAZ NATUREL APRÈS QUE
L’ENSEMBLE DE CONVERSION A ÉTÉ INSTALLÉ .
(CETTE INSTALLATION DOIT Ê TRE FAITE PAR UN
PROFESSIONNEL.) LE RÉGULATEUR DE PROPANE
LIQUIDE (LP) DOIT AUSSI Ê TRE FOURNI PAR
LE
.
FABRICANT
.
AVERTISSEMENT
Ne pas entreposer ni utiliser de l’essence ou
autres vapeurs et liquides inflammables dans
le voisinage de cet appareil ou de tout appareil
identique. Lorsqu'une bonbonne de GPL n'est
pas utilisée, il ne faut pas l'entreposer à
proximité de cet appareil ou tout autre appareil.
A
VERTISSEMENT:
N’UTILISER QUE DES PIÈCES DE
RECHANGE ET DES ACCESSOIRES
APPROUVÉS PAR LE FABRICANT.
L’UTILISATION DE PIÈCES OU
D’ACCESSOIRES NON APPROUVÉS
PEUT ANNULER LA GARANTIE DE
CE PRODUIT ET OCCASIONNER
DES CONDITIONS DANGEREUSES.
NOUS CONTACTER POUR TOUTE
INFORMATION CONCERNANT LE
REMPLACEMENT DES TUYAUX,
THERMOCOUPLES, É LECTRODES,
MODULES D’ALLUMAGE ET «
GLACE DE MÉ THANE », ETC.
Des questions, des pièces manquantes, des problèmes?
Avant d’aller chez le fournisseur, appeler, aux États-Unis
et au Canada, notre service à la clientèle au
1-888-383-1932, du lundi au vendredi de 9 h à 17 h (HNE),
ou écrire à [e-mail] (en
Cet appareil peut produire du monoxide de
carbone, un gaz sans odeur.
L'utilisation de cet appareil en milieu clos peut
causer la mort.
Ne jamais utiliser cet appareil dans un lieu
clos comme une caravane, une tente, une
voiture ou une maison.
DANGER MONOXIDE DE CARBONE
CSA Model
WT17IL
ART00500
WARNING: Il est DANGEREUX d'utiliser ce
produit pour la cuisson!
AVERTISSEMENT:à usage extérieur
seulement.
L'installation et le service doivent être
exécutés par un installateur qualifié, une
agence de service ou un fournisseur du
Installateur, laissez ces instructions au consommateur.
Consommateur, gardez ces instructions pour référence
future.
DANGER
Si vous sentez du gaz :
FEU OU HASARD D'EXPLOSION
Si vous sentez du gaz :
•arrêtez du gaz à l'appareil.
•Éteignez toute flamme ouverte.
•si l'odeur continue, quittez la région
immédiatement.
•Après avoir quitté la région, appelez votre
fournisseur du gaz ou département de vie.
L'échec de suivre ces instructions pourrait
avoir pour résultat le feu ou l'explosion, qui
pourrait avoir pour résultat des dommages de
la propriété, une blessure personnelle ou une
mort.

13
TABLE DES MATIÈRES
Informations de sécurité importantes .........................................................14
Information importante au sujet du propane...............................................15
Caractéristiques .........................................................................................15
Liste des pièces.................................................................................... 16-17
Installation ............................................................................................ 17-18
Conversion au gaz naturel ................................................................... 19-20
Piles............................................................................................................20
Instructions d’allumage...............................................................................21
Entretien.....................................................................................................21
Assemblage du couvercle du brûleur et du couvercle du foyer..................21
Guide de dépannage..................................................................................22
Pour de l'information supplémentaire, une vidéo explicative ou des
instructions de dépannage, se rendre sur notre site au :
www.agio-usa.com/support/firepits (en anglais).
AVERTISSEMENT : avant de placer la
couverture de brûleur sur, assurez-vous que le
foyer a été arrêté et le brûleur a refroidi
complètement.
Si les renseignements dans ce manuel ne
sont pas suivis exactement, un feu ou une
explosion peuvent arriver, en provoquant des
dommages de la propriété, une blessure
personnelle ou une perte de vie.

14
INF
O
RMATI
O
N DE
SÉC
URIT
É
IMP
O
RTANTE
S
L’installation doit être conforme aux codes locaux ou, en leur absence, au National Fuel Gas Code, ANSI Z223.1/NFPA
54; à l'International Fuel Gas Code; au Natural Gas and Propane Installation Code, CSA B149.1; ou au Propane Storage
and Handling Code, B149.2.
L’appareil et le robinet de gaz principal doivent être isolés du système de tuyaux d’alimentation en gaz en fermant la
vanne d'arrêt pendant tout essai de pression du système d’alimentation en gaz à des pressions d’essai égales ou
inférieures à ½ psi (3,5 kPa).
L’appareil doit être isolé du système de tuyaux d’alimentation en gaz en fermant la vanne d'arrêt pendant tout essai de
pression du système d’alimentation en gaz à des pressions d’essai égales ou inférieures à ½ psi (3,5 kPa).
Il ne doit jamais y avoir du matériel de combustion, essence et autres vapeurs et liquides inflammables, sur l’aire où se
trouve l’appareil.
Ne pas utiliser cet appareil si l’une de ses pièces a été immergée dans l’eau. Appeler immédiatement un technicien de
service qualifié afin qu’il inspecte l’appareil et remplace toute pièce du système de contrôle et tout contrôle de gaz qui
aurait été immergé.
Les enfants et les adultes doivent être prévenus des dangers des hautes températures sur les surfaces et doivent
rester à une distance sécuritaire pour éviter les brûlures ou l’inflammation des vêtements.
Les jeunes enfants doivent être attentivement supervisés quand ils se trouvent à proximité de l’appareil.
Les vêtements et autres matériaux inflammables ne doivent ni être suspendus à l’appareil, ni placés dessus ou à
proximité.
Tout écran ou élément de protection retiré pour l'entretien de l’appareil doit être remis avant de le faire
fonctionner à nouveau.
L'installation et les réparations doivent être faites par un technicien d'entretien qualifié. L'appareil doit être
inspecté avant son utilisation et au moins une fois par an par un professionnel. Des nettoyages plus fréquents
peuvent s'avérer nécessaires. Il est impératif que les compartiments de contrôle, les brûleurs et les passages où
l'air circule dans l'appareil soient gardés propres.
Ne PAS faire brûler de combustibles solides dans ce foyer à gaz.
N'enflammez PAS le brûleur avant de verser tous les médias de brûleur (la roche de lave ou la glace de feu) dans la
casserole de brûleur. Les médias doivent être également distribués sur le brûleur.
Pendant le allumage initial de brasero, absentez-vous s'il vous plaît du brasero depuis 20 minutes puisque les médias de
feu (la roche de lave ou la glace de feu) peuvent faire éclater et frapper quelqu'un sur le visage ou les yeux.
N'enflammez PAS ou utilisez le brasero si les médias de brûleur (la roche de lave ou la glace de feu) sont mouillés.
Garantissez que les médias de brûleur sont complètement secs avant de s'enflammer puisque la chaleur intense pourrait
faire les médias se fendre et éclater.
Il est dangereux d'utiliser ce produit pour la cuisson!
AVERTISSEMENT : le régulateur de pression de gaz de propane fourni avec cet appareil doit être utilisé. Ce régulateur
est installé pour une pression de 11 pouces de colonne d'eau.
Cet appareil à gaz extérieur n’est pas conçu pour être installé dans ou sur un véhicule récréatif et/ou un bateau.
Avant chaque utilisation de cet appareil au gaz, ouvrir le tiroir du réservoir de GPL (gaz de pétrole liquéfié) et inspecter le
tuyau de gaz. S'il est évident qu'il y a de l'usure ou de l'abrasion excessive, ou si le tuyau est coupé, il doit être remplacé
avant que l’appareil au gaz soit mis en marche. N'utiliser que l'ensemble de tuyaux de remplacement spécifié dans ce
manuel. Inspecter le brûleur avant chaque utilisation de l'appareil. Le brûleur doit être remplacé avant que l'appareil soit
mis en opération s'il est évident qu'il a été endommagé. N’utiliser que le brûleur indiqué dans ces instructions. Tenir le
tuyau d’alimentation éloigné de toute surface chaude
14

15
INFORMATION DE SÉCURITÉ IMPORTANTE À
PROPOS DU PROPANE (GPL)
Une bonbonne contenant du gaz (GPL) doit avoir une contenance de 9 kg (20 lb)
pour être utilisée avec cet appareil et être équipée d’un connecteur de type 1 et
d’un OPD (appareil de protection de trop-plein). Voir le schéma 1.
La bonbonne de gaz GPL utilisée doit avoir été fabriquée et marquée selon les
spécifications pour les bonbonnes de gaz GPL de l’U.S. Department of
Transportation (DOT) ou la norme CAN/CSA-B339, bouteilles et tubes utilisés pour
le transport des matières dangereuses de l’Association canadienne de
normalisation.
Le système d'alimentation de la bonbonne doit être préparé pour la sortie de la
vapeur.
La bonbonne utilisée doit comprendre un collier de protection de sa valve.
Cet appareil sera utilisé seulement à l'extérieur dans un espace bien ventilé et
ne sera pas utilisé dans un bâtiment, un garage ou tout autre espace clos.
Quand cet appareil n’est pas utilisé, l'alimentation en gaz de la bonbonne doit
être fermée.
L'entreposage de cet appareil à l'intérieur n'est autorisé que si la bonbonne est
déconnectée et retirée de l'appareil.
Les bonbonnes doivent être entreposées à l’extérieur dans une zone bien
ventilée et hors de la portée des enfants. Les bonbonnes déconnectées
doivent avoir des bouchons de valve filetés installés serrés et ne doivent pas
être entreposées dans un bâtiment, un garage ou tout autre espace clos.
Le tuyau de gaz est installé à l'aide d'une pièce de fixation en U de manière à ne pas
venir en contact avec le brûleur. Ne pas retirer la pièce de fixation en U. Voir le
schéma 2.
Schéma 1 Schéma 2
CARACTÉ RISTIQUES
La pression de approvisionnement d'entrée maximum est comme suit :
"Approvisionnement en gaz maximum : 6922 in wc (1723kpa)"
ENTRÉE 30 000 BTU GRAND FEU(8.8kW)
Dégagement par rapport
aux surfaces combustibles
latéral 60,96 cm / 24 po supérieur 182,88 cm / 72
po
Pression de régulation
du propane 2,74 kPa / colonne d’eau de 11 pouces
Pression d’entrée du
gaz naturel 1,74 kPa / colonne d’eau de 7 pouces
Tuyau du régulateur
tourné vers le bas

16
LISTE DES PIÈCES
PIÈCE DESCRIPTION No DE PIÈCE QTÉ
A BOUTON DE CONTRÔLE FP2329 1
B ROBINET DE GAZ FP2330 1
C THERMOCOUPLE FP2331 1
D CONNECTEUR FLEXIBLE FP2332 1
E ÉLECTRODE FP2333 1
F MODULE D’ALLUMAGE FP2334 1
G BOUTON DE MAINTIEN DE
LA BONBONNE DE GPL FP0585 2
H ENTRÉE DU PROPANE FP2122 1
I
TUYAU DE RÉGULATEUR
GPL FP2250 1
J
CAPUCHON DE PIED
AJUSTABLE FC0759 4
K PILE AA (1,5 V) HW0905 1
L OBTURATEUR D'AIR FP1922 1
M
« GLACE DE MÉTHANE
»(TOTAL:7KG) FP1644 2
N ENTRÉE DU GAZ NATUREL FP2123 1
O VIS M4 HW0898 2
P VIS 1/4” X20 MM HW0036 4
Q RONDELLES HW0594 4
R CLÉ HEXAGONALE HW0252 1
S URNEVIS CRUCIFORME HW0900 1
T
ANNEAU DE PROTECTION
DU PLATEAU DU BRÛLEUR FP2912 1
U
ASSSEMBLAGE
FOYER/BRÛLEUR FP2913 1

17
V BASE DU FOYER FP2914 1
W
DESSUS DE TABLE DU
FOYER FP2915 1
X COUVERCLE DU BRÛLEUR FP2916 1
INSTALLATION
1.Déballer avec précaution tous les articles de la boîte. Mettre la base dans sa position
finale. Il faut un espace minimal de 60.96 cm / 24 po entre l'article et tout mur combustible.
2. Placez la base de foyer sur la partie haute de la table. Attachez la fin de base de foyer
au la partie haute de la table, ouvrez ensuite la porte et attachez un autre côté de base de
foyer au la partie haute de la table en utilisant vis de 1/4 pouce x 20 mm et rondelles qui
sont fournies. Voir la Schéma 3.
Schéma 3
3. Avec l'aide d'une autre personne, tournez la table dans la position vertical. Placer
l'anneau de protection du plateau du brûleur dans le brûleur de la base du foyer comme
montré à la Schéma 4. Sécuriser l'anneau de protection du plateau du brûleur au plateau
du brûleur en utilisant les deux vis M4.
Schéma 4

18
4.Versez TOUS les médias fournis (la glace de méthane ou la roche de lave) dans la
casserole de brûleur. Le brûleur DOIT être complètement couvert pour garantir la fonction
d'applicance correctement et bien. Enlevez toutes roches de lave ou glace de feu sur le haut
de trou d'allumage. Voir la schema 5.
Schéma 5
5. Sortir le tiroir en le faisant glisser et y placer la bonbonne de GPL. Connecter le
régulateur tel que montré sur le schéma 6. Visser la poignée noire dans le sens des
aiguilles d’une montre pour serrer. Tourner la poignée dans le sens contraire des aiguilles
d’une montre pour la retirer. Le tuyau doit pointer vers le bas. Vérifier que le robinet est
bien tourné à fond dans le sens des aiguilles d’une montre sur la position « Off » (Arrêt).
Ouvrir le robinet de la bonbonne. Appliquer une solution d’eau savonneuse sur la
connexion du régulateur de la bonbonne et sur celle du tuyau-robinet pour déceler
d’éventuelles fuites. Si la solution fait des bulles, la connexion fuit. Dans ce cas, fermer le
robinet de la bonbonne et resserrer les connexions.
NE JAMAIS UTILISER DE FLAMME POUR CHERCHER DES FUITES.
6. Serrer les tiges filetées qui se trouvent sur le plateau de la bonbonne (schéma 7) pour
que la bonbonne de GPL ne puisse pas bouger. Ne pas enlever les capuchons en
plastique qui se trouvent au bout des tiges filetées
Schéma 7
Schéma 6

19
CONVERSION AU GAZ NATUREL
La conversion au gaz naturel doit être faite par le fournisseur de gaz naturel ou
l’entreprise qui fait l’entretien.
1. ÉTEINDRE L'ALIMENTATION EN GAZ DE L'UNITÉ ET DE TOUTES LES SOURCES OU
APPAREILS ÉLECTRIQUES PROCHES
2. Sous le brûleur, déconnecter soigneusement le connecteur flexible attaché au support de
l'orifice (voir étape 1).
3. Dévisser soigneusement le support de l'orifice du tuyau du brûleur (voir étape 2).
4. Enlever l'orifice de propane du support et le remplacer avec l'orifice de gaz naturel (voir
étape 2).
5. Installer l'obturateur d'air sur le tuyau du brûleur pour couvrir les trous d'air. Réattacher
ensuite le support de l'orifice au tuyau du brûleur (voir étape 3).
6. Réattacher le connecteur flexible au support de l'orifice (voir étape 4).
7. Pour covertir le régulateur de propane à gaz naturel, le dispositif doit être isolé du système
de tuyau de l'alimentation en gaz en fermant la valve de fermeture manuelle individuelle.
Vérifier que tout essais sous pression du système de tuyau d'alimentation en gaz est égal ou
inférieur à 1/2 psi (3,5KPA).
8. Enlever le tuyau en caoutchouc de propane de la valve et le remplacer avec un tuyau de
gaz naturel 5/8" (voir étape 5, l'ensemble de tuyau de gaz naturel n'est pas fourni).
9. Rétablir l'alimentation en gaz et vérifier TOUTES les connections pour les fuites en utilisant
une solution d'eau savonneuse. Si une fuite est découverte et qu'on voit des bulles, fermer la
valve de gaz principale et re-serrer TOUTES les connections.
Connecteur
flexible
Support de
l'orifice
Orifice de
propane
Obturateu
rd
'
air
Orifice de gaz
naturelle
Étape 1 Étape 2
Étape 3 Étape 4

20
NE JAMAIS UTILISER UNE FLAMME POUR VÉRIFIER LES FUITES DE GAZ!
Étape 5
10. Coller l’étiquette de conversion sur la plaque signalétique comme montré au schéma 8.
Metal Rating Plate
Etiquette de conversion
PILES
S’assurer que le bouton de contrôle est sur « OFF » (Arrêt).
Dévisser le capuchon du poussoir sur le module d’allumage situé
sur le panneau de contrôle pour accéder au compartiment de piles.
Le module d’allumage requiert une pile alcaline AA (1,5 V). Le pôle
négatif (-) vient en premier. Voir le schéma 9. Éliminer la pile de
façon sécuritaire. La pile peut exploser ou fuir si elle est jetée au feu.
Vérifier la polarité. Sans mercure ni cadmium.
AVERTISSEMENTS : INSTRUCTIONS POUR LES PILES
•Toujours acheter des piles de taille et de qualité appropriées et correspondant à l'usage
Prévu..
• Toujours remplacer toutes les piles de l'appareil en même temps, pour éviter d'utiliser
d'anciennes piles avec des piles neuves, ou différents types de piles.
• Avant d'installaler des piles, nettoyer le contact des piles et le contact de l'appareil.
• S'assurer que la polarité des piles (+ et -) est respectée au moment de l'installation.
• Enlever les piles de l'appareil si ce dernier ne sera pas en usage pendant un certain temps
• Retirer les piles usées immédiatement.
Pour recycler ou éliminer les piles de manière écologique, consultez Interney ou votre
annuaire téléphonique pour connaître les centres de recyclage près de chez vous, ou pour la
réglementation gouvernementale
Numéro de série _________________ Numéro de modèle: WT17IL
AVERTISSEMENT : le régulateur de pression du gaz fourni avec cet appareil doit être utilisé. Ce
régulateur est installé pour une pression de sortie de 11 pouces de colonne d’eau (2,7 kPa).
Espace minimum entre l'article et une construction combustible : côtés: 61 cm/24 po. Dessus : 1,82 m /74 po POUR
USAGE EXTÉRIEUR SEULEMENT. Si entreposé à l’intérieur, détacher et laisser la bonbonne à l’extérieur.

AVERTISSEMENT : une installation, un ajustement, de l’entretien ou de la maintenance
incorrects peuvent causer des blessures ou des dommages. Se reporter au manuel de
l'utilisateur fourni avec cet article. Pour de l'aide ou de l'information communiquer avec un
installateur
q
ualifié
,
une entre
p
rise de service ou le fournisseur de
g
az.
Schéma 8
Schéma 9 MODULE D'ALLUMAGE
