Aicon PRO DAC4506 User manual

KÄYTTÖOHJE ● BRUKSANVISNING ● INSTRUCTION MANUAL
21° RUNKONAULAIN
21° BANDSPIKPISTOL
21° FRAMING NAILER
DAC4506
Lue ja perehdy tähän ohjeeseen ennen käyttöönottoa!
Läs och sätt dig in i denna bruksanvisning innan du börjar använda!
Read and understand these instructions before handling the machine!
Käännös alkuperäisohjeista
Översättning av originalanvisningarna
Original instruction manual
VAROITUS
Näiden ohjeiden laiminlyönti voi
johtaa KUOLEMAAN TAI VAKAVAAN
TAPATURMAAN.
VARNING
Underlåtenhet att följa varningar kan
resultera iALLVARLIGA ERSONSKADOR
ELLER DÖDSFALL.
WARNING
Failure to follow warnings could result
in DEATH OR SERIOUS INJURY.
SÄILYTÄ TÄMÄ KÄYTTÖOHJE MYÖHEMPÄÄ KÄYTTÖÄ VARTEN. ● SPARA BRUKSANVISNINGEN FÖR FRAMTIDA REFERENS.
●SAVE THIS MANUAL FOR FUTURE REFERENCE

DAC4506
2
TÄRKEÄÄ TIETOA
VAROITUS
LUE JA NOUDATA KAIKKIA TÄMÄN KÄYTTÖOHJEEN
TURVALLISUUSOHJEITA JA VAROITUKSIA ENNEN TYÖKALUN
KÄYTTÖÄ TAI HUOLTOA. NIIDEN LAIMINLYÖMINEN VOI
JOHTAA VAKAVAAN TAPATURMAAN.
Nämä käyttöohjeet sisältävät tärkeää tietoa laitteen
turvallisuusohjeista ja varotoimenpiteistä, käytöstä,
tarkastuksesta ja huollosta. Säilytä tämä käyttöohje ja
ostokuitti turvallisessa ja kuivassa paikassa tulevaa tarvetta
varten.
NAULAUSTOIMINNON KUVAUS
•YKSITOIMINEN MEKANISMI:
Paina turvavipua puuta vastaan; paina liipaisinta
kiinnikkeen naulaamiseksi. Naulaus ei ole mahdollista
naulauksen jälkeen, ennen kuin liipaisin vapautetaan ja
sitä painetaan uudelleen.
•KOSKETUSTOIMINEN MEKANISMI:
Paina turvavipua puuta vastaan; paina liipaisinta
kiinnikkeen naulaamiseksi. Ensimmäiseksi paina
liipaisinta ja tämän jälkeen paina turvavipua puuta
vastaan kiinnikkeen naulaamiseksi. Jos liipaisinta
pidetään painettuna, naulataan kiinnike aina kun
turvavipu painetaan puuta vastaan.
•TÄYSIN JATKUVA KÄYTTÖMEKANISMI:
Paina turvavipua puuta vastaan; paina liipaisinta
kiinnikkeen naulaamiseksi. Noudata samoja ohjeita kuin
kosketustoimisessa naulaamisessa.
•JATKUVATOIMINEN MEKANISMI:
Toiminto, millä käyttötoimenpiteet suoritetaan niin
pitkään kuin liipaisinta pidetään painettuna. Turvavipu ei
ole käytössä.
YLEISET TURVALLISUUSOHJEET
TYÖSKENTELYALUE
•PIDÄ TYÖALUE PUHTAANA JA HYVIN VALAISTUNA.
Sekaiset ja pimeät työalueet ovat tapaturmariskejä.
•Älä käytä laitteita räjähdysherkissä tiloissa, kuten
syttyvien nesteiden, kaasujen tai pölyjen lähistöllä.
Työkalut voivat synnyttää kipinöitä, jotka voivat sytyttää
pölyn tai höyryt.
•PIDÄ SIVULLISET KAUKANA KÄYTTÖALUEELTA. Älä anna
sivullisten käyttää tai käsitellä tätä työkalua.
Kaikkien sivullisten henkilöiden tulisi pysytellä kaukana
työalueelta.
•ÄLÄ KOSKAAN LEIKI TYÖKALULLA.
Käsittele naulainta työkaluna.
KÄYTTÄJÄN TURVALLISUUS
•KÄYTTÄJIEN JA MUIDEN TYÖALUEELLA OLESKELEVIEN ON
KÄYTETTÄVÄ SIVUSUOJIN VARUSTETTUJA SUOJALASEJA.
Käytä sivusuojallisia silmäsuojia ja varmista, että muut
työalueella oleskelevat henkilöt käyttävät myös niitä
naulaimen käytön aikana.
Silmäsuojaimien on oltava American National Standards
Institute, ANSI Z87.1 vaatimusten mukaiset suojattava
lentäviltä hiukkasilta edestä ja sivuilta. Työnantajan on
valvottava, että naulaimen käyttäjä ja muut alueella
olevat henkilöt käyttävät silmäsuojaimia.
•KÄYTÄ AINA KUULOSUOJAIMIA JA KYPÄRÄÄ. Käytä aina
kuulosuojaimia suojaamaan kuuloasi kovaa melua
vastaan. Käytä aina suojakypärää suojaamaan päätäsi
lentäviä kohteita vastaan.
•KÄYTÄ TURVAVARUSTEITA. Pölynaamari, luistamattomat
turvakengät ja suojakypärä käytettynä
tarkoituksenmukaisissa olosuhteissa. Käytä koko kasvot
peittävää suojainta (esim. naamari) metallilastujen tai
puupurujen käsittelyn aikana.
•PUKEUDU TARKOITUKSENMUKAISESTI. Älä käytä löysiä
vaatteita tai koruja. Sido pitkät hiukset. Pidä hiukset,
vaatteet ja käsineet erillään liikkuvista osista. Väljät
vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin
osiin ja kasvattaa tapaturmariskiä.
•OLE VALPPAANA, HARKITSE, MITÄ TEET JA KÄYTÄ
TERVETTÄ JÄRKEÄ KÄYTTÄESSÄSI SÄHKÖTYÖKALUA. Älä
käytä työkalua väsyneenä, huumeiden, alkoholin tai
lääkkeiden vaikutuksen alaisena. Hetkellinenkin
varomattomuus työkalun käytön aikana voi aiheuttaa
vakavia tapaturmia.
•VÄLTÄ TAHATONTA KÄYTTÖÄ. Älä pidä sormia
liipaisimella kun työkalua ei käytetä, etenkin sen
ilmansyöttöliitännän aikana.
ÄLÄ KURKOTTELE liian pitkälle, seiso tukevasti ja säilytä
tasapaino vakaana koko työskentelyajan. Siten voit
paremmin hallita työkalua odottamattomissa tilanteissa.
•VARMISTA, ETTÄ LETKU EI OLE MUTKALLA TAI TUKOSSA
ÄLÄ KIINNITÄ TAI KIERRÄ ILMALETKUA TAI TYÖKALUA
KEHOOSI. Mutkalla olevat tai kiertyneet letkut voivat
johtaa kompastumiseen tai tasapainon menettämiseen
tai tahattomaan työkalun käyttöön. Liitä letku
rakenteeseen tasapainon menettämisen vaaran
vähentämiseksi letkujen vaihdon aikana.
TYÖKALUN KÄYTTÖ JA HOITO
•ÄLÄ KOSKAAN SUUNTAA NAULAINTA ITSEÄSI TAI MUITA
HENKILÖITÄ KOHTI. Oleta aina, että naulaimessa on
hakasia, nauloja tai kiinnikkeitä. Älä koskaan suuntaa
naulainta itseäsi tai muita henkilöitä kohti, huolimatta
siitä, onko siinä kiinnikkeitä tai ei. Jos kiinnike lentää ulos
vahingossa, voi se johtaa vakavaan tapaturmaan. Älä
koskaan leiki naulaimella. Käsittele naulainta työkaluna.
•POISTA SORMI LIIPAISIMELTA KUN ET NAULAA. Älä
koskaan kanna naulainta sormi liipaisimella, koska voit
ampua kiinnikkeen vahingossa ja vahingoittaa itseäsi tai
muita sivullisia. Kanna naulainta aina vain kahvaa
käyttämällä.
•ÄLÄ KOSKAAN MUUTA TAI MUUNNA TYÖKALUA. Tämä
voi aiheuttaa toimintahäiriön tai henkilövamman.
•TUTUSTU TYÖKALUUN. Lue käyttöohje huolellisesti,
opettele laitteen käyttö ja sen rajoitukset sekä tälle
työkalulle ominaiset mahdolliset vaaratekijät.

DAC4506
3
•POISTA SORMI LIIPAISIMELTA KUN ET NAULAA. Älä
koskaan kanna naulainta sormi liipaisimella, koska voit
ampua kiinnikkeen vahingossa ja vahingoittaa itseäsi tai
muita sivullisia. Kanna naulainta aina vain kahvaa
käyttämällä.
•ÄLÄ KOSKAAN MUUTA TAI MUUNNA TYÖKALUA. Tämä
voi aiheuttaa laitteen toimintahäiriön tai
henkilötapaturman.
•TUTUSTU TYÖKALUUN. Lue käyttöohje huolellisesti,
opettele laitteen käyttö ja sen rajoitukset sekä tälle
työkalulle ominaiset mahdolliset vaarat.
•KÄYTÄ VAIN MALLILLE SUOSITELTUJA KIINNIKKEITÄ. Älä
käytä vääriä kiinnikkeitä tai lataa niitä väärällä tavalla.
•TARKASTA LIIKKUVIEN OSIEN YHDENSUUNTAISUUS JA
KIINNITYS, MURTUNEET TAI VAHINGOITTUNEET OSAT JA
MIKÄ TAHANSA OLOSUHDE, JOKA VOI HEIKENTÄÄ
LAITTEEN TURVALLISTA KÄYTTÖÄ. Rikkinäinen työkalu on
korjattava ennen käyttöä. Useat onnettomuudet
aiheutuvat huonosti huolletuista työkaluista.
•ÄLÄ KÄYTÄ TYÖKALUA JOS SEN LIIPAISIN EI TOIMI
OIKEALLA TAVALLA. Sähkötyökalu, jota ei voi hallita
virtakatkaisijaa käyttämällä, on vaarallinen ja se on
korjattava.
•Älä KOSKAAN KÄYTÄ NAULAINTA JOKA ON VIALLINEN TAI
TOIMII EPÄTAVALLISELLA TAVALLA. Jos naulain toimii
epätavallisella tavalla, kuulostaa erikoiselta tai vaikuttaa
muutoin vialliselta, lopeta sen käyttö välittömästi ja
järjestä sen korjaus valtuutetussa huoltokeskuksessa.
•HUOLLA TYÖKALUJA HUOLELLA. Pidä naulain puhtaana ja
voideltuna paremman suorituskyvyn ja turvallisuuden
takaamiseksi.
•ÄLÄ KOSKAAN KANNA TYÖKALUA ILMALETKUSTA.
•SÄILYTÄ TYÖKALUA LASTEN JA KOULUTTAMATTOMIEN
HENKILÖIDEN ULOTTUMATTOMISSA. Työkalut ovat
vaarallisia harjaantumattomien käyttäjien käsissä.
•SIJOITA NAULAIN OIKEIN TYÖKAPPALEELLE. Älä naulaa
toisen kiinnikkeen päälle tai naulaimen ollessa jyrkässä
kulmassa; kiinnike voi sinkoutua pois ja aiheuttaa
tapaturman.
•ÄLÄ KÄYTÄ TYÖKALUA VASARANA.
•PIDÄ KAIKKI RUUVIT JA KANNET KUNNOLLA
KIINNITETTYINÄ.
•PIDÄ KÄDET JA JALAT ETÄÄLLÄ NAULAUSPÄÄSTÄ
KÄYTÖN AIKANA. Älä koskaan laita käsiäsi, sormiasi tai
jalkojasi naulauspään lähelle.
•ÄLÄ IRROTA ILMALETKUA NAULAIMESTA SORMEN
OLLESSA LIIPAISIMELLA. Naulain voi laueta sen
ilmansyöttöön liittämisen aikana.
•ÄLÄ KOSKAAN ASETA KÄSIÄ TAI MUITA KEHONOSIA
KIINNIKKEIDEN POISTOALUEELLE TYÖKALUSSA.
•ÄLÄ NAULAA OHUISIIN LEVYIHIN TAI TYÖKAPPALEEN
KULMIIN JA REUNOIHIN.
Kiinnikkeet voivat läpäistä työkappaleen ja osua
johonkin.
IRROTA ILMALETKU TYÖKALUSTA:
1) huollon ja tarkastuksen yhteydessä;
2) kun poistat tukoksen;
3) kun sitä ei käytetä;
4) kun poistut työalueelta;
5) kun siirrät sen toiseen paikkaan;
6) luovutat sen toiselle henkilölle.
Älä koskaan yritä poistaa tukosta tai korjata työkalua,
ellei ilmaletkua ole irrotettu työkalusta ja nauloja ole
poistettu siitä. Naulainta ei saa jättää ilman valvontaa,
koska sen käyttöön tottumattomat henkilöt voivat
aiheuttaa sillä tapaturman.
TYÖKALUN HUOLTO
•KÄYTÄ AINA VALMISTAJAN KYSEISELLE MALLILLE
SUOSITTAMIA LISÄVARUSTEITA.
•HYVÄKSYMÄTTÖMIEN OSIEN KÄYTTÖ TAI
HUOLTO-OHJEIDEN LAIMINLYÖNTI VOI JOHTAA
SÄHKÖISKUUN TAI LOUKKAANTUMISEEN.
•KÄYTÄ VAIN VALMISTAJAN TOIMITTAMIA TAI
HYVÄKSYMIÄ VOITELUAINEITA.
•TYÖKALUN HUOLTO ON SUORITETTAVA VAIN PÄTEVÄN
HUOLTOHENKILÖSTÖN TOIMESTA.
ILMALÄHDE
•ÄLÄ KOSKAAN KÄYTÄ HAPPEA TAI MUITA
KAASUPULLOJA TYÖKALUN ILMALÄHTEENÄ. Tämä voi
johtaa räjähdykseen. Syttyvät kaasut ja muut pullokaasut
ovat vaarallisia ja voivat aiheuttaa työkalun
räjähtämisen.
•ÄLÄ YLITÄ ILMATYÖKALUN MAKSIMIKÄYTTÖPAINETTA.
Käytä vain puhdasta, kuivaa, säädettyä paineilmaa
työkaluun merkityllä nimellispaineella. Älä koskaan liitä
työkalua mahdollisesti 200 PSI:n ylittävään paineeseen.
Työkalu voi räjähtää.
•ÄLÄ VAURIOITA ILMALETKUA. Suojaa letkuja mutkilta,
tukoksilta, liuottimilta tai teräviltä esineiltä. Pidä
ilmaletku etäällä kuumuudesta, öljystä, terävistä
reunoista ja liikkuvista koneenosista. Vaihda vioittunut
letku välittömästi. Vialliset letkut voivat haljeta tai
sivaltaa.
•TARKASTA KAIKKI LIITÄNNÄT, LETKUT, PUTKET,
LIITOKSET JA KOMPRESSORI ENNEN TYÖKALUN
KÄYTTÖÄ. Korjaa tai vaihda viallinen tai vuotava
ilmaletku tai liitäntä välittömästi. Viallinen letku tai
liitäntä voi aiheuttaa letkun vaurioitumisen ja sen
sivaltamisen työalueella, mikä voi johtaa tapaturmaan.

DAC4506
4
TOIMINNAN KUVAUS JA TEKNISET TIEDOT
VAROITUS
Irrota työkalu paineilmansyötöstä ennen minkään säätötyön tai osien vaihdon suorittamista ja ennen työkalun asettamista säilytykseen.
Ennalta ehkäisevät varotoimenpiteet vähentävät työkalun tahattoman käynnistymisen vaaraa.
KUVA 1
Säädettävä ilmaohjain
Ilmatulppa
Työnnin
Kotelo
Runko
Käyttösyvyyden
Säätö
Kiinniketyyppi
Lipas
Turvavipu
Naulauskärki
TEKNISET OMINAISUUDET
Tuotekoodi: DAC4506 (2190)
Tuotteen mitat:
Pituus - 510 mm
Korkeus - 365 mm
Leveys - 140 mm
Paino: 3,9 kg
Normaali käyttöpaine: 70-116 psi (5-8 bar)
Max. paine: 8 bar (116 psi)
Lippaan kapasiteetti: 50 kiinnikettä
Kiinnikkeiden koko:
Sileä naula: 2" -3-1/2” (50-90 mm)
Reunanaula ja ruuvinvarsi: 2" -3" (50-75 mm)
Sidosmuovi
Sileä
naula
Reunana
ula
Ruuvin
varsi

DAC4506
5
OMINAISUUDET
•Kevyt, magnesiumista valmistettu runko alentaa
työn aikaista väsymystä ja rasitusta.
•Tukosten poistaminen helppoa.
•Työkalussa on vapaa naulaussyvyys
•Nopea naulaustoiminto
•Naulauskärki suojaa työpintoja
ASENNUS JA KOKOONPANO
Valmistele työkalu seuraavien ohjeiden mukaan.
1. Kaikkien työkalujen ja heidän työnjohtajien on
tutustuttava turvallisuusohjeisiin ennen työkalun
käyttöä.
2. Nämä käyttö- ja turvallisuusohjeet sisältyvät työkalun
toimitukseen. Säilytä nämä tulevaa tarvetta varten.
3. Asenna suodatin, säädin, voiteluyksikkö ja
kosteusloukku ilmansyöttöjärjestelmään laitteiden
valmistajan ohjeiden mukaan. Asenna myös
painemittari mahdollisimman lähelle työkalua,
mieluiten vähintään 30 cm etäisyydelle.
4. Valitse letku vähintään 1/4 tuuman sisähalkaisijalla ja
joka on enintään 30 metrin pituinen.
VAROITUS
Letkujen räjähtämisen estämiseksi, valitse vähintään 200
PSI:n paineelle tarkoitetut letkut.
5. Valitse letkuille sopivat liittimet. Työkalussa ja
ilmaletkussa on oltava letkuliitin, joka poistaa paineen
välittömästi, kun liitäntää irrotetaan.
VAROITUS
Älä koskaan käytä sulkuliitäntää ja/tai naaraspuolista
pikaliitäntää työkalussa.
Sulkuliitäntä ja naarasliitäntä sulkee korkean ilmanpaineen
työkaluun, kun ilmalinja irrotetaan. Tämä tarkoittaa, että
työkalussa on riittävästi ilmaa jäljellä naulaamiseen.
Työkaluun tulee liittää vain urosilmanliittimiä, jolloin
paineilma vapautuu välittömästi, kun ilmaletku irrotetaan.
6. Aseta ilmansyöttöjärjestelmän paine työkalun
käyttöpaineen alueelle 70–115 PSI. Oikea ilmanpaine
on alhaisin paine, jolla työ voidaan suorittaa.
KÄYTTÖ
VOITELU
VAROITUS
KÄYTÄ VAIN TYÖKALUN MUKANA TOIMITETTUJA
VOITELUAINEITA. Älä käytä muita voiteluaineita, koska
ne voivat vaurioittaa työkalua.
Jos työkalua ei käytetä ilmansyötöllä voitelujärjestelmällä, on
työkalu voideltava ajoittain ilmatyökalujen voiteluaineella.
Voitele päivittäin vähäisessä käytössä. Voitele kahdesti
päivässä raskaassa käytössä. Aseta 2-3 tippaa voiteluainetta
työkalun kahvassa olevaan ilmansyöttöliitäntään (kuva 2).
Ylimääräinen öljy kerääntyy työkaluun ja tulee pois
poistoaukon kautta.
KUVA 2
Älä käytä puhdistusöljyä, WD-40, vaihteistoöljyjä,
moottoriöljyä tai muita ilmatyökalujen voiteluun sopimattomia
öljyjä. Nämä voiteluaineet vaurioittavat tiivisteitä, O-renkaita
ja puskureita työkalussa, mikä johtaa heikkoon toimintaan ja
huoltotarpeen lisääntymiseen.
ILMANPAINEEN SÄÄTÖ
Säädä ilmanpaine suositetulle käyttöpaineelle 70–115 psi
kiinnikkeiden pituuden ja työkappaleen kovuuden mukaan.
Oikea ilmanpaine on alhaisin paine, jolla työ voidaan suorittaa.
Naulaimen käyttäminen tarvittua korkeammalla paineella
rasittaa sitä turhaan. Älä ylitä 115 PSI ilmanpainetta.
KUVA
3
70 PSI Minimi
115 PSI Maksimi
2-3 tippaa
ilmatyökalujen
voiteluainetta

DAC4506
6
ILMANSYÖTÖN LIITTÄMINEN
VAROITUS
Älä koskaan käytä happea tai muita kaasupulloja työkalun
ilmalähteenä. Tämä voi johtaa räjähdykseen. Syttyvät kaasut ja
muut pullokaasut ovat vaarallisia ja voivat aiheuttaa työkalun
räjähtämisen.
VAROITUS
Älä koskaan liitä työkalua mahdollisesti 200 PSI:n ylittävään
ilmansyöttöön. Ylipaine voi johtaa epätavalliseen toimintaan,
työkalun vaurioihin tai tapaturmaan.
VAROITUS
Älä ylitä ilmatyökalun maksimikäyttöpainetta. Tarkasta aina
ennen käyttöä, että paineilma on säädetty työkalulle sopivaksi.
Tarkasta ilmanpainemittarin toiminta vähintään kahdesti
päivässä. Työkalun maksimipaineen ylittäminen voi johtaa
epätavalliseen toimintaan, räjähdykseen ja tapaturmaan.
Käytä kompressoriin liittämisessä vain seuraavat kriteerit
täyttäviä paineilmaletkuja:
1. Letkujen minimipainearvo, 200 PSI.
2. Letkun minimisisähalkaisija, 1/4 tuumaa.
3. Letkun maksimipituus, 30 metriä.

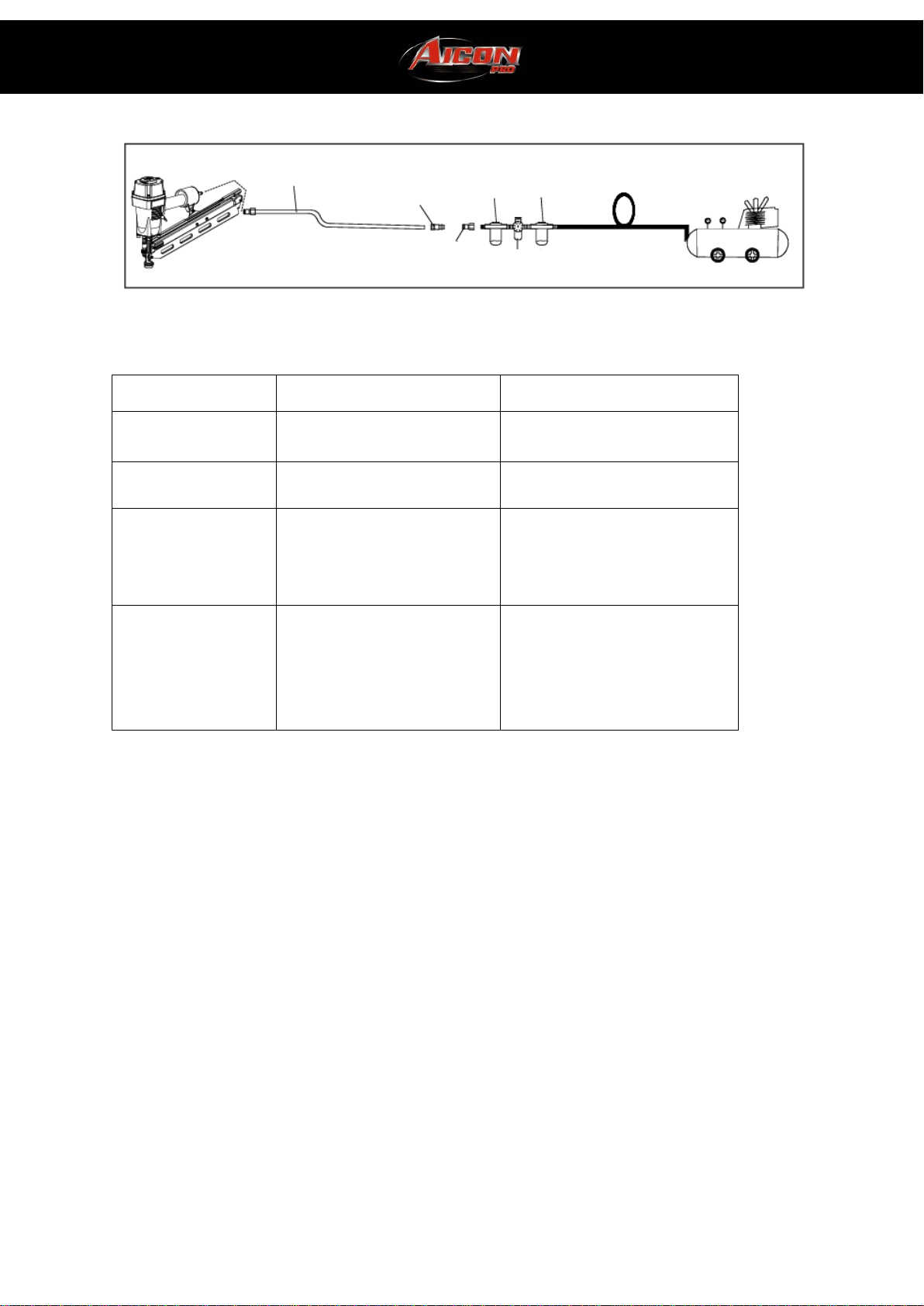

KUVA 4
Ilmasyötön kytkeminen:
•Liitä ilmaletku pikaliittimeen.
•Tarkasta mahdolliset vuodot. Jos vuotoja esiintyy,
lopeta käyttö välittömästi ja anna valtuutetun
henkilön suorittaa huolto.
•Tarkasta ilmanpainemittarin toiminta vähintään
kahdesti päivässä.
TYÖKALUJEN TESTAUS
VAARA
KÄYTTÄJIEN JA MUIDEN TYÖALUEELLA OLESKELEVIEN ON
KÄYTETTÄVÄ SIVUSUOJIN VARUSTETTUJA SUOJALASEJA.
VAROITUS
ÄLÄ KOSKAAN KÄYTÄ NAULAINTA, ELLEI TURVAVIPU
TOIMI KUNNOLLA.
Testaa naulain alla olevan listan mukaan ennen töiden
aloittamista. Suorita testit seuraavassa järjestyksessä.
Jos epänormaalia toimintoa esiintyy, lopeta käyttö
välittömästi ja anna valtuutetun henkilön suorittaa huolto.
1. Irrota ilmaletkut suuttimesta. Poista kaikki kiinnikkeet
työkalusta.
KAIKKIEN RUUVIEN ON OLTAVA TIUKALLA. Jos jokin
ruuvi on löysällä, kiristä se.
TYÖNTÖVIVUN JA LIIPAISIMEN ON LIIKUTTAVA
KEVYESTI.
2. Säädä ilmanpaineeksi 70 PSI, liitä ilmaletku. Älä lataa
kiinnikkeitä naulaimeen.
NAULAIMESSA EI SAA OLLA ILMAVUOTOJA.
3. Poista sormi liipaisimelta ja paina turvavipu puuta vastaan.
NAULAIN EI SAA TOIMIA.
4. Irrota turvavipu puusta. Suuntaa työkalu alaspäin, paina
liipaisinta ja pidä työkalu tässä asennossa vähintään 5
sekunnin ajan.
NAULAIN EI SAA TOIMIA.
1) Älä koske liipaisimeen, paina turvavipu puuta vastaan.
Vedä liipaisimesta.
NAULAIMEN ON TOIMITTAVA
2) Pidä liipaisin painettuna ja irrota turvavipu puusta.
5. Työkalu pysyy toimintatilassa (käyttöterä pysyy alhaalla).
3) Irrota sormi liipaisimelta.
Työkalun toiminta päättyy (käyttöterä palaa ylös).
6. Jos toiminta on normaali, voit ladata kiinnikkeet
naulaimeen. Ammu kiinnikkeet työkappaleeseen, joka on
käyttötarkoituksen mukainen.
NAULAIMEN ON TOIMITTAVA OIKEIN.
NAULOJEN LATAAMINEN
VAROITUS
Kun työkalun lipas ladataan, tarkasta että kiinnikkeiden
kärjet koskettavat kulutusuraan ja liukuvat kevyesti
lippaan pinnalla. Jos kiinnikkeet ladataan väärin, voi
naulaus epäonnistua, työkalu toimia odottamattomalla
tavalla ja vaurioitua.

DAC4506
7
1. Liitä ilmansyöttö.
2. Pidä luotettavasti kiinni työkalun kahvasta ja vedä työnnintä
taaksepäin niin, että se lukittuu paikalleen lippaan
takaosassa.
3. Aseta naulalevy lippaaseen kiinnikkeiden osoittaessa
kulmassa eteenpäin ja alaspäin.
4. Vedä työnnintä taaksepäin, paina vapautusvipua ja liu'uta
työnnintä kiinnikkeitä vasten.
5. Työkalu on nyt ladattu ja valmiina normaaliin toimintaan.
KUVA 5
KÄYTTÖTAVAT
(VALINTALIIPAISINTA KÄYTTÄMÄLLÄ)
Työkalu on varustettu valintaliipaisimella asetettuna
yksitoimiseen toimintatilaan (musta liipaisin).
Valintaliipaisin (oranssi liipaisin) voidaan myös asettaa
kosketustoimiseen käyttötilaan.
□Yksitoiminen käyttö
1).Irrota O-rengas liipaisimen tapista (Kuva 6).
2).Vedä liipaisimen tappi ulos.
3).Paina mustaa liipaisinta.
4).Paina liipaisimen tappi takaisin käyttämällä tarvittaessa
kevyesti vasaraa. Ole varovainen ettet vahingoita työkalua
liipaisintapin uudelleen asettamisen aikana.
5).Aseta O-rengas takaisin liipaisintapin kiinnittämiseksi.
6).Aseta naulauspää työkappaleen päälle sormen ollessa pois
liipaisimelta.
7).Paina turvavipua tasaisesti niin, että se on täysin painettuna
alas.
8).Paina liipaisimesta kiinnikkeen naulaamiseksi.
9).Irrota sormi liipaisimelta.
Naulaus ei ole mahdollista naulauksen jälkeen, ennen kuin
liipaisin vapautetaan ja sitä painetaan uudelleen.
□Kosketustoiminto
1).Irrota työkalu ilmansyötöstä.
2).Irrota O-rengas liipaisimen tapista (Kuva 6).
3).Vedä liipaisimen tappi ulos.
4).Paina oranssia liipaisinta.
5).Paina liipaisimen tappi takaisin käyttämällä tarvittaessa
kevyesti vasaraa. Ole varovainen ettet vahingoita työkalua
liipaisintapin uudelleen asettamisen aikana.
6).Aseta O-rengas takaisin liipaisintapin kiinnittämiseksi.
7).Aseta naulauspää työkappaleen päälle sormen ollessa pois
liipaisimelta.
8).Paina liipaisinta ja tämän jälkeen paina turvavipua puuta
vastaan kiinnikkeen naulaamiseksi.
9).Jos liipaisinta pidetään painettuna, naulataan kiinnike
aina kun turvavipu painetaan puuta vastaan.
Kosketustoimisessa tilassa voi työkalua myös käyttää
painamalla työkappaletta pintaa vasten ja painamalla
liipaisinta.
•Käsittele aina nauloja ja pakkausta varovasti. Jos kiinnikkeet
pudotetaan, voi sidosmuovi tai -paperi vaurioitua ja
seurauksena voi olla tukoksia tai syöttöhäiriöitä.
•Naulauksen jälkeen:
1).Irrota ilmaletku työkalusta.
2).Poista kaikki naulat työkalusta.
3).Aseta 5-10 tippaa paineilmatyökalujen öljyä työkalun
ilmaliitäntään.
4).Avaa ilmakompressorin säiliön hana kosteuden
tyhjentämiseksi.
KUVA 6
KÄYTTÖ KYLMÄLLÄ SÄÄLLÄ
VAROITUS
ÄLÄ KÄYTÄ JÄÄTYNYTTÄ TYÖKALUA. Anna työkalun sulaa
ennen käyttöä. Työkaluun jäätynyt kosteus voi vaurioittaa
sisäosia ja johtaa tapaturmaan ja/tai työkalun vaurioihin.
Tappi
Työnnin
Kiinnike (naula)
Vapautusvipu
Lipas

DAC4506
8
Työkalun mekanismi toimii hitaammin kylmissä olosuhteissa.
Nopeus kasvaa työkalun lämmetessä. Pidä työkalu lämpimänä
nopeuden laskemisen välttämiseksi.
NAULAUSSYVYYDEN SÄÄTÖ
VAROITUS
Irrota työkalu ilmansyötöstä ennen minkään
säätötoimenpiteen suorittamista, Ennalta ehkäisevät
varotoimenpiteet vähentävät työkalun tahattoman
käynnistymisen vaaraa.
1. Irrota työkalu ilmansyötöstä.
2. Poista kaikki kiinnikkeet työkalusta.
3. Säädä työkalun naulaussyvyyttä:
•Naulaussyvyyden laskemiseksi käännä säätönuppia
vastapäivään (kuva 7).
•Naulaussyvyyden nostamiseksi käännä säätönuppia
myötäpäivään (kuva 8).
4. Lataa kiinnikkeet uudelleen tämän käyttöohjeen kappaleen
"Kiinnikkeiden lataus" mukaisesti.
Liitä ilmansyöttö uudelleen.
KUVA 7
KUVA 8
POISTOAUKON SÄÄTÖ
Poistoaukon suuntaa voidaan muuttaa kiertämällä yläsuojaa
(kuva 9).
KUVA 9
NAULAUSKÄRJEN KÄYTTÖ
VAROITUS
Kiinnitettäessä tai irrotettaessa naulauskärkeä, varmista, että
sormi ei ole liipaisimella ja työkalu on irrotettu ilmansyötöstä.
Jos haluat suojata työkappaleen pintoja turvavivun
aiheuttamilta naarmuilta tai jäljiltä, kiinnitä valinnainen
naulauskärki turvavivun päälle.
Naulauskärjen vaihto:
1) Irrota ilmaletkut suuttimesta.
2) Aseta naulauskärki turvavivun alustaan.
Naulauskärjen irrotus: Irrota naulauskärki vetämällä se suoraan
pois työkalusta.
KUVA 10
Naulauskärjen käyttö alentaa naulaussyvyyttä sen paksuudesta
johtuen. Suorita naulaussyvyyden säätö uudelleen.
Turvavipu
Käännä säätönuppia myötäpäivään
Pinnalle
Samalla tasolla
Naulaussyvyyden
säätö
Naulauskärki
Samalla tasolla
Syvemmälle
Käännä säätönuppia vastapäivään
Naulaussyvyyden
säätö

DAC4506
9
HUOLTO
TUKOKSEN POISTAMINEN
Jos työkalussa on tukos, irrota ilmaletku ja pidä työkalu
kohdistettuna itsestäsi pois tukoksen poistamisen aikana.
1. Irrota työkalu ilmansyötöstä.
2. Poista kaikki kiinnikkeet työkalusta.
3. Aseta ruuvitaltta käyttömekanismiin.
4. Koputtele ruuvitalttaa kevyesti vasaralla. Ruuvitaltan pitäisi
työntää käyttömekanismia taaksepäin vapauttamalla samalla
tukoksen aiheuttaneen kiinnikkeen.
5. Poista taipunut kiinnike käyttämällä tarvittaessa
nokkapihtejä.
6. Liitä työkalu ilmansyöttöön.
7. Lataa työkalun lippaaseen kiinnikkeitä.
KUVA 11
PUHDISTUS
VAROITUS
Kun työkalua puhdistetaan, älä pura mitään työkalun osaa,
koska sen sisäosat voivat kadota tai turvalaitteet asentua
väärin. Puhdistusaineet, kuten bensiini, hiilitetrakloridi,
ammoniakki jne. voivat vaurioittaa muoviosia ja O-renkaita.
VAROITUS
Älä puhdista työntämällä teräviä esineitä aukkoihin. Terävät
esineet voivat vaurioittaa sisäosia ja aiheuttaa vakavan
vaaratilanteen.
Tuuletusaukot, työkappaleeseen koskettavat osat ja liipaisin on
pidettävä puhtaana. Puhdista työkalu säännöllisesti
paineilmalla.
Puhdista lipas. Poista lippaaseen kertyneet metalli- tai
puulastut. Puhdista lipas säännöllisesti paineilmalla.
SÄILYTYS JA VARASTOINTI
VAROITUS
Säilytä käyttämättöminä olevat sähkötyökalut lasten ja
käyttöön tottumattomien henkilöiden ulottumattomissa.
Lukitse säilytystila. Työkalut ovat vaarallisia
tottumattomien käyttäjien käsissä.
Kun työkalua ei käytetä, se tulee kytkeä irti ilmansyötöstä
ja varastoida säilytyskotelossa lämpimään ja kuivaan
tilaan. Jos työkalua ei käytetä pitkään aikaan, levitä ohut
kerros voiteluainetta teräsosiin niiden ruostumisen
estämiseksi.
Älä säilytä työkalua kylmissä olosuhteissa.
OHJEET TYÖKALUN LIITTÄMISEEN
ILMANSYÖTTÖÖN
Toiminnan parantamiseksi, asenna 3/8 tuuman pikaliitin
(1/4 tuuman NPT-kierteellä) 8 mm sisähalkaisijalla
työkaluun ja 3/8 tuuman pikaliittimellä ilmaletkussa.
1. Virtakytkin sammutettuna, kytke kompressori
virransyöttöön.
2. Sulje paineensäädin kiertämällä se täysin vasemmalle.
Kytke kompressori päälle (virtakytkin asentoon ON) ja anna
sen saavuttaa automaattinen sulkupaine.
3. Kiinnitä ilmaletku säätimen ulostuloon. Säädä
paineensäädintä kiertämällä sitä oikealle, kunnes paine on
välillä 70 PSI - 115 PSI.
4. Lataa kiinnikkeitä naulaimeen.
5. Suuntaa naulain turvalliseen suuntaan ilmaletkun liitännän
yhteydessä.
6. Naulain on käyttövalmis. Syöttöpainetta on ehkä
säädettävä sopivan naulaussyvyyden saavuttamiseksi.
SUOSITELTU LIITÄNTÄ
LIITÄNTÄÄN VAADITTAVAT
VÄHIMMÄISKOMPONENTIT
Ilmakompressori: Kompressorin on voitava ylläpitää vähintään
70 PSI:n paine naulaamisen yhteydessä. Riittämätön ilmansyöttö
voi johtaa tehohävikkiin ja riittämättömään naulaustehoon.
Paineensäädin: Paineensäätimen on pidettävä naulaimen
käyttöpaine välillä 70 PSI ja 115 PSI.
Ilmansyöttöletku: Käytä aina ilmansyöttöletkuja, joiden
minimityöpaine vastaa käyttölähteen painetta tai 150 PSI, sen
mukaan, kumpi on suurempi. Käytä 1/4 tuuman ilmaletkua, joka
on enintään 15 metrin pituinen. Käytä 3/8 tuuman ilmaletkua, yli
15 metrin pituisilla letkuilla.

DAC4506
10
VIANETSINTÄ
ONGELMAT MAHDOLLISET SYYT KORJAUSTOIMENPITEET
Ilmavuoto työkalun
yläosasta tai liipaisimen
alueelta.
1. Ruuvit löysällä.
2. Kuluneet O-renkaat tai tiivisteet. 1. Kiristä ruuvit.
2. Asenna kunnostussarja.
Ilma vuotaa työkalun pohjan
alueelta.
1. Ruuvit löysällä.
2. Kuluneet O-renkaat tai tiivisteet. 1. Kiristä ruuvit.
2. Asenna kunnostussarja.
Työkalu ei tee mitään tai
toimii epäsäännöllisesti.
•Riittämätön ilmansyöttö.
•Työkalu on liian kuiva.
•Poistoaukko tukossa.
•Kuluneet O-renkaat tai tiivisteet.
1. Varmista, että kompressori on
asetettu välille 70 PSI ja 115 PSI.
2. Aseta noin 2-3 tippaa voiteluainetta
ilmaliitäntään.
3. Puhdista poistoaukko.
4. Asenna kunnostussarja.
Kiinnike juuttuu työkaluun
jatkuvasti.
1. Syöttökanava kulunut.
2. Mäntä kulunut tai vaurioitunut.
3. Kiinnike taipunut.
4. Likainen lipas.
5. Lipas löysällä.
6. Väärät kiinnikkeet.
1. Kiinnitä syöttökanava.
2. Vaihda mäntä.
3. Poista taipuneet kiinnikkeet, vaihda
oikeisiin kiinnikkeisiin.
4. Puhdista lipas.
5. Kiristä ruuvit.
6. Varmista, että kiinnikkeet ovat
oikean kokoisia.
YMPÄRISTÖNSUOJELU
Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita.
TAKUU
Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.
Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne
todetaan tarkastuksessa vialliseksi.
Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava
täydellisenä, varustettuna selostuksella toimintahäiriöistä.
Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu.
Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta
käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia.
Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.
Oikeudet muutoksiin pidätetään.
Maahantuoja/Valmistaja: Pohjolan Sinivalko
Onnentie 7, 63610 Tuuri, FINLAND
Tel. [phone]
Pikaliitin
Ilmaletku
Pikaliitin
Öljyäjä
Suodatin
Kompressori
Säädin

DAC4506
11
VIKTIG INFORMATION
VARNING
FÖR ATT UNDVIKA ALLVARLIGA PERSONSKADOR, MÅSTE
ALLA ANVÄNDARE/ÄGARE LÄSA OCH FÖRSTÅ ALLA
INSTRUKTIONER I DENNA BRUKSANVISNING INNAN DE
ANVÄNDER ELLER UNDERHÅLLER DETTA VERKTYG
Spara denna bruksanvisning för säkerhetsvarningar och
åtgärder angående drift, inspektion och underhåll. Förvara
denna bruksanvisning och inköpskvittot på en säker plats för
framtida behov.
FÖRKLARING AV
SPIKRDRIVNINGENS FUNKTION
•ENKELAKTIVERAD MEKANISM:
Tryck först säkerhetsspärren mot träet. Tryck därefter
på avtryckaren för att driva spiken. Efter fastsättning en
gång, kommer fastsättning inte att vara möjlig igen
förrän avtryckaren släpps upp och trycks in igen.
•KONTAKTAKTIVERAD MEKANISM:
Tryck först säkerhetsspärren mot träet. Tryck därefter
på avtryckaren för att driva spiken.Först. Tryck på
avtryckaren och tryck säkerhetsspärren mot träet för att
driva spiken. Om avtryckaren hålls tillbaka kommer en
spik att drivas varje gång som säkerhetsspärren pressas
mot träet.
•HELSEKVENSIELLT AKTIVERAD MEKANISM
Pressa först säkerhetsspärren mot träet. Tryck därefter
på avtryckaren för att driva spiken. Upprepa sekvensen
för att fortsätta driva spikarna.
•KONTINUERLIG AKTIVERAD MEKANISM:
Ett aktiveringssystem där drivåtgärderna utförs så länge
som avtryckaren är aktiverad. Det finns ingen
säkerhetsbygel.
ALLMÄNNA SÄKERHETSBESTÄMMELSER
ARBETSOMRÅDE
•HÅLL ARBETSOMRÅDET RENT OCH VÄL UPPLYST.
Mörka och stökiga arbetsområden ökar risken för olyckor
och personskador.
•ANVÄND INTE VERKTYGET I EXPLOSIVA MILJÖER, t.ex. i
närvaro av brandfarliga vätskor, gaser eller damm.
Verktyget alstrar en gnista som kan antända
lättantändliga vätskor, gaser eller damm.
•HÅLL BESÖKARE PÅ AVSTÅND. Låt inte åskådare hantera
verktyget.
Alla åskådare måste hållas på säkert avstånd från
arbetsområdet.
•LEK INTE MED VERKTYGET.
Respektera verktyget i dess egenskap av arbetsredskap.
PERSONSÄKERHET
•ANVÄNDARE OCH ANDRA PERSONER I ARBETSOMRÅDET
MÅSTE ANVÄNDA SKYDDSGLASÖGON MED SIDOSKYDD.
När du använder verktyget, bär alltid skyddsglasögon
med sidoskydd, och se till att andra i arbetsområdet bär
skyddsglasögon.
Skyddsglasögonen ska uppfylla kraven enligt American
National Standards Institute ANSI Z87.1 och
tillhandahålla skydd mot flygande partiklar framifrån
såväl som på sidorna. Arbetsgivaren ska genomdriva att
verktygets användare och andra personer i
arbetsområdet använder skyddsglasögon.
•BÄR ALLTID HÖRSEL- OCH HUVUDSKYDD. Bär alltid
hörselskydd för att skydda öronen mot kraftigt buller.
Bär alltid skyddshjälm för att skydda huvudet mot
flygande föremål.
•ANVÄNDNING SÄKERHETSUTRUSTNING.
Dammskyddsmask, halkfria skyddsskor och skyddshjälm
ska användas om förhållandena så kräver. Använd en
ansiktsskärm om du producerar metallspån eller träflis.
•BÄR LÄMPLIGA KLÄDER. Bär inte löst sittande kläder eller
smycken. Bind upp långt hår. Håll håret, kläder och
handskar på avstånd från rörliga delar. Löst hängande
kläder, långt hår och smycken kan snärjas i roterande
delar vilket ökar risken för personskador.
•VAR UPPMÄRKSAM, SE PÅ VAD DU GÖR OCH ANVÄND
ELVERKTYGET MED SUNT FÖRNUFT. Använd inte
verktyget om du är trött eller under påverkan av droger,
alkohol eller läkemedel. Under arbete med elverktyg kan
även en kort ouppmärksamhet leda till svåra
personskador.
•UNDVIK OAVSIKTLIGA STARTER. Håll fingrarna borta från
avtryckaren när du inte driver spiken, speciellt vid
verktygets anslutning till luftförsörjningen.
STRÄCK DIG INTE, stå alltid stadigt på båda fötterna och
håll balansen. Bra fotfäste och balans medför bättre
kontroll över verktyget i oväntade situationer.
•SÄKERSTÄLL ATT LUFTSLANGEN INTE ÄR VECKAD ELLER
HINDRAS. FÄST INTE LUFTSLANGEN ELLER VERKTYGET PÅ
DIN KROPP. Intrasslade eller fastnade slangar kan leda till
att du tappar balansen eller fotfästet liksom oavsiktlig
avfyring av verktyget. Fäst slangen vid strukturen för att
minska risken för att tappa balansen om slangen plötsligt
förskjuts.
VERKTYGSANVÄNDNING OCH
-SKÖTSEL
•RIKTA ALDRIG VERKTYGET MOT DIG SJÄLV ELLER ANDRA
PERSONER I ARBETSOMRÅDET. Förutsätt alltid att
verktyget är laddat med spikar. Rikta aldrig verktyget
mot dig själv eller andra personer oavsett om det är fyllt
eller inte. Spikar som avfyras av misstag kan förorsaka
svåra personskador. Lek inte med verktyget. Respektera
verktyget i dess egenskap av arbetsredskap.
•HÅLL FINGRARA BORTA FRÅN AVTRYCKAREN NÄR DU
INTE DRIVER SPIKAR FÖR ATT UNDVIKA OAVSIKTLIG
AVFYRING. Bär aldrig verktyget med ett finger på
avtryckaren eftersom du då oavsiktligt kan avfyra en spik
och skada dig själv eller andra personer. Bär alltid
verktyget i handtaget.
•MODIFIERA ELLER ÄNDRA ALDRIG ETT VERKTYG. Att göra
så kan medföra felfunktion och personskador.
•LÄR KÄNNA DETTA VERKTYG. Lär tillämpningarna och
begränsningar såväl som speciella potentiella risker med
detta verktyg.

DAC4506
12
•HÅLL FINGRARA BORTA FRÅN AVTRYCKAREN NÄR DU
INTE DRIVER SPIKAR FÖR ATT UNDVIKA OAVSIKTLIG
AVFYRING. Bär aldrig verktyget med ett finger på
avtryckaren eftersom du då oavsiktligt kan avfyra en spik
och skada dig själv eller andra personer. Bär alltid
verktyget i handtaget.
•MODIFIERA ELLER ÄNDRA ALDRIG ETT VERKTYG. Att göra
så kan medföra felfunktion och personskador.
•LÄR KÄNNA DETTA VERKTYG. Lär tillämpningarna och
begränsningar såväl som speciella potentiella risker med
detta verktyg.
•ANVÄND ENDAST FÖR DINA MODELLER
REKOMMENDERADE SPIKAR. Använd inte fel spikar och
fyll inte på spikar felaktigt.
•KONTROLLERA FÖR FELJUSTERING ELLER BINDNING AV
RÖRLIGA DELAR, BROTT PÅ DELAR OCH ANDRA
TILLSTÅND SOM KAN PÅVERKA VERKTYGETS FUNKTION.
Om verktyget är skadat ska det servas innan användning.
Många olyckor orsakas av dåligt underhållna verktyg.
•ANVÄND INTE VERKTYGET OM AVTRYCKAREN INTE
FUNGERAR KORREKT. Ett verktyg som inte kan styras
med avtryckaren är farligt och måste repareras.
•ANVÄND ALDRIG VERKTYG SOM ÄR DEFEKTA ELLER
FUNGERAR ONORMALT. Om verktyget tycks fungera på
ett onormalt sätt, avger ovanliga ljud eller på annat sätt
tycks vara defekt, ska användningen avbrytas och
arrangemang för reparation av ett auktoriserat
servicecenter ska göras.
•UNDERHÅLL VERKTYGET MED OMSORG. Håll verktyget
rent och välsmort för bättre och säkrare prestanda.
•BÄR ALDRIG VERKTYGET I LUFTSLANGEN.
•FÖRVARA VERKTYG UTOM RÄCKHÅLL FÖR BARN OCH
ANDRA MÄNNISKOR SOM INTE FÅTT UTBILDNING I
VERKTYGET. Verktyget är farligt i händerna på icke
utbildade användare.
•PLACERA VERKTYGET KORREKT MOT ARBETSSTYCKET.
Driv inte in spikar över andra spikar eller med verktyget
kraftigt lutande. Spikarna kan rikoschettera och skada
någon person.
•ANVÄND INTE VERKTYGET SOM EN HAMMARE.
•HÅLL SAMTLIGA SKRUVAR OCH KÅPOR SÄKERT PÅ PLATS.
•HÅLL ALLTID ANSIKTET, HÄNDERNA OCH FÖTTERNA
BORTA FRÅN AVFYRINGSHUVUDET. Placera aldrig
ansiktet, händerna eller fötterna nära avfyringshuvudet.
•KOPPLA INTE BORT LUFTSLANGEN FRÅN VERKTYGET
MED ETT FINGER PÅ AVTRYCKAREN. Verktyget kan
avfyras när det återansluts till en luftförsörjning.
•PLACERA ALDRIG EN HAND ELLER ANNAN KROPPSDEL I
VERKTYGETS AVFYRINGSRIKTNING.
•DRIV INTE IN SPIKAR I TUNNA TRÄSKIVOR ELLER NÄRA
ARBETSSTYCKETS HÖRN OCH KANTER.
Spikarna kan drivas genom arbetsstycket och träffa
någon.
KOPPLA BORT LUFTSLANGEN FRÅN VERKTYGET NÄR
DU:
1) Utför underhåll eller inspektion;
2) Rensar en blockering;
3) Du inte använder verktyget;
4) Lämnar arbetsområdet;
5) Flyttar det till en annan plats;
6) Överlämnar det till en annan person.
Försök aldrig rensa en blockering eller reparera
verktyget om du inte har kopplat bort luftslangen från
verktyget och avlägsnat alla kvarvarandet spikar ur
verktyget. Verktyget får aldrig lämnas utan uppsikt
eftersom personer som inte är insatta i verktygets
handhavande kan hantera det och skada sig själva.
VERKTYGSSERVICE
•ANVÄND ENDAST TILLBEHÖR SOM IDENTIFIERATS AV
TILLVERKAREN FÖR DEN SPECIFIKA
VERKTYGSMODELLEN.
•ANVÄNDNING AV ICKE AUKTORISERADE DELAR ELLER
UNDERLÅTENHET ATT FÖLJA
UNDERHÅLLSANVISNINGARNA KAN MEDFÖRA RISK
FÖR PERSONSKADOR
•ANVÄND ENDAST SMÖRJMEDEL FÖR LUFTDRIVNA
VERKTYG SOM MEDFÖLJDE VERKTYGET ELLER SOM
SPECIFICERATS AV TILLVERKAREN.
•LÅT ENDAST KVALIFICERAD FACKPERSONAL REPARERA
VERKTYGET.
LUFTKÄLLA
•ANVÄND ALDRIG SYRGAS ELLER ANDRA GASER PÅ
FLASKA SOM KRAFTKÄLLA. Risk för explosion.
Lättantändliga gaser och andra gaser på flaska är farliga
och kan medföra att verktyget exploderar.
•ÖVERSKRID INTE PÅ VERKTYGET ANGIVET HÖGSTA
REKOMMENDERADE LUFTTRYCK. Använd endast ren,
torr och reglerad tryckluft inom de på verktyget angivna
tryckgränserna. Anslut aldrig verktyget till tryck som kan
komma att överstiga 200 PSI eftersom detta kan leda till
att verktyget exploderar.
•MISSBRUKA INTE LUFTSLANGEN. Skydda samtliga slangar
från veck, hinder, lösningsmedel och vassa föremål. Håll
luftslangen på avstånd från värme, olja och vassa kanter
eller rörliga delar. Ersätt skadade slangar omedelbart.
Skadade slangar kan brista eller snärta iväg.
•KONTROLLERA SAMTLIGA ARMATURER, SLANGAR, RÖR,
ANSLUTNINGAR OCH KOMPRESSORN FÖRE VARJE
ANVÄNDNING AV DETTA VERKTYG. Reparera eller byt ut
skadade eller läckande slangar och kopplingar
omedelbart. En skadad slang eller anslutning kan leda till
att tryckslangen brister och snärtar iväg runt
arbetsområdet och förorsaka personskador.

DAC4506
13
FUNKTIONSBESKRIVNING OCH SPECIFIKATIONER
VARNING
Koppla loss verktyget från luftkällan innan du gör några justeringar, ändrar tillbehör eller förvarar verktyget. Dessa försiktighetsåtgärder
minskar risken för oavsiktlig aktivering av verktyget.
FIG 1
Utloppsavledare
Luftanslutning
Påskjutare
Luftkåpa
Kropp
Drivdjup
Justering
Spiktyp
Magasin
Säkerhetsspärr
Repskyddsspets
SPECIFIKATIONER
Produkt kod: DAC4506 (2190)
Produktstorlek:
Längd - 510 mm
Höjd - 365 mm
Bredd - 140 mm
Vikt: 3,9 kg
Normalt arbetstryck: 70-116 psi (5-8 bar)
Max. tryck: 8 bar (116 psi)
Magasinets kapacitet: 50 spikar
Spikstorleksintervall:
Slät skaft: 50-90 mm
Ringskaft och skruvskaft: 50-75 mm
Pappersjämförelse
Slät
skaft
Ringskaft
Skruvskaft

DAC4506
14
EGENSKAPER
•Lätt magnesiumkropp som minskar
arbetsutmattning.
•Enkelt att rensa blockeringar.
•Verktygsfritt drivdjup
•Snabb skjuthastighet.
•Repskyddsspets skyddar arbetsytan
MONTERING/INSTALLATION
Följ nedanstående anvisningar för att förbereda ditt
verktyg för användning.
1. Alla användare och deras närmaste arbetsledare ska
sätta sig in i säkerhetsanvisningarna innan verktyget
används.
2. En kopia av dessa Användnings-/säkerhetsanvisningar
medföljer varje verktyg. Förvara denna bruksanvisning
för framtida behov.
3. Installera filter, regulator, smörjenhet och
fuktavskiljare på ditt luftsystem enligt tillverkarens
anvisningar. Vidare ska en tryckmätare installeras så
nära verktyget som möjligt, helst inom 3 meter.
4. Välj slangar med en minsta inre diameter av ¼ tum
och max längd av 30 meter.
VARNING
För att minska risken för skador från en sprickande slang,
väljer slangar som är klassade minst 200 PSI.
5. Välj kopplingar av lämplig storlek för de valda
slangarna. Verktyget och luftslangen ska vara försedda
med slangkoppling så att trycket avlastas från
verktyget när anslutningen kopplas bort.
VARNING
Använd aldrig icke avlastande kopplingar och/eller
honsnabbkopplingar på verktyget.
Icke avlastande kopplingar och honkopplingar blockerar
lufttrycket i verktyget när luftledningen kopplas bort.
Detta medför att tillräcklig luftmängd för att driva en spik
kvarstår i verktyget sedan det kopplas bort. Endast
kopplingar för tryckluft av typen HANE får monteras på
verktyget så att det höga lufttrycket i verktyget avlastas
när luftledningen kopplas bort.
6. Ställ in regulatorn på luftleveranssystemet så att
trycket till verktyget faller inom arbetsområdet 70-115
PSI. Rätt lufttryck är det lägsta vid vilket verktyget
utför arbetet.
ANVÄNDNING
SMÖRJNING
VARNING
ANVÄND ENDAST SMÖRJMEDEL FÖR LUFTDRIVNA
VERKTYG SOM MEDFÖLJDE VERKTYGET. Använd inte
andra smörjmedel eftersom de kan skada verktyget.
Om verktyget inte används med ett i luftförsörjningen inbyggt
smörjsystem måste verktyget smörjas regelbundet med
smörjmedel för luftdrivna verktyg.
Smörj en gång varje dag vid lätt användning. Vid tyngre
användning ska smörjning ske två gånger varje dag. För att
smörja, sätt 2-3 droppar smörjmedel i lufttillförselkopplingen
som sitter fast på verktygshandtaget (FIG 2). Alltför mycket olja
kommer att ansamlas i verktyget och synas i utloppet.

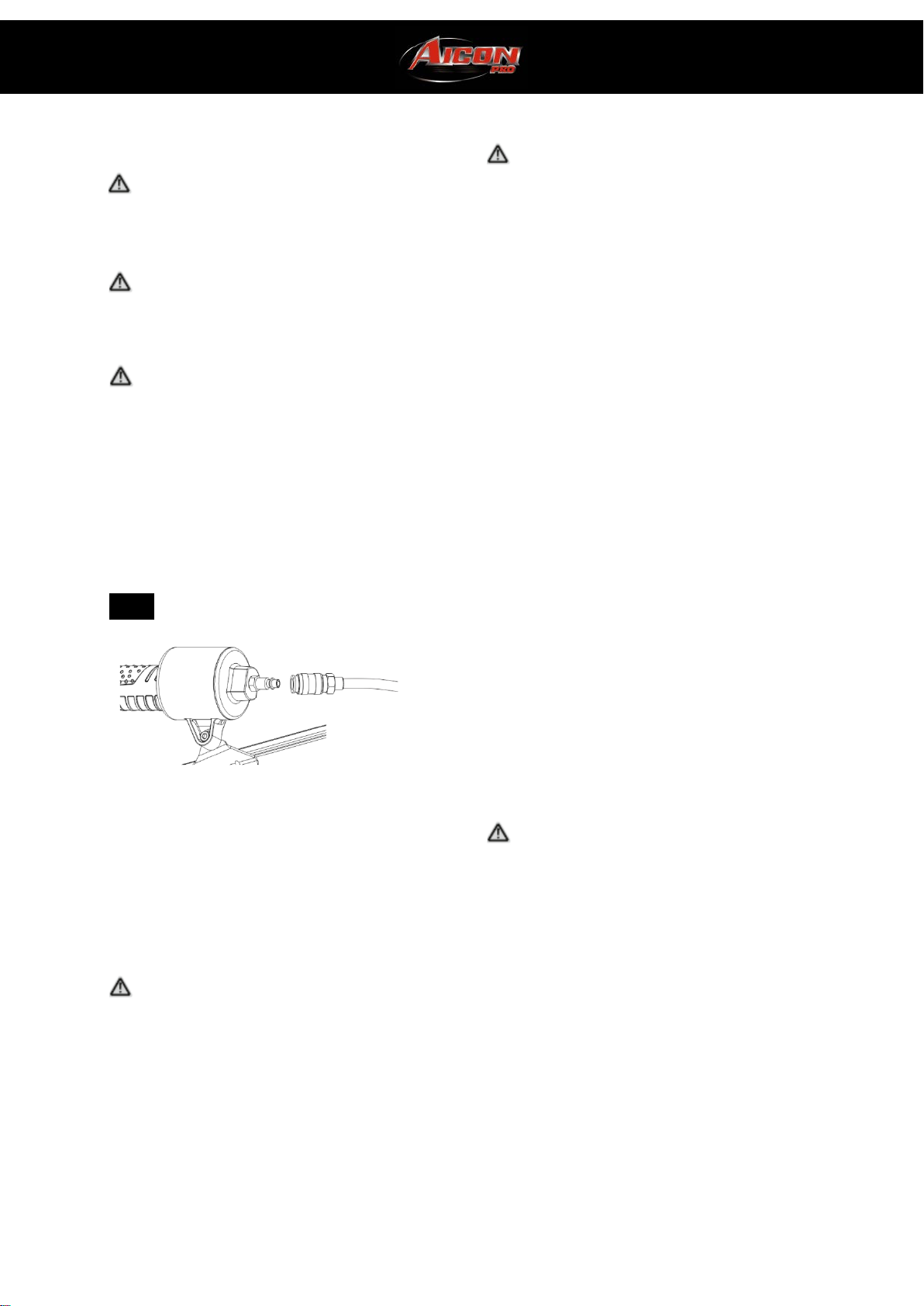

FIG. 2
Använd inte rengörande olja, WD-40, transmissionsvätska,
motorolja eller annat smörjmedel som inte är speciellt avsedda
för smörjning av luftdrivna verktyg. Sådana smörjmedel
kommer att påskynda slitaget på tätningar, O-ringar och
stötdämpare i verktyget med försämrade prestanda och oftare
återkommande krav på underhåll som följd.
JUSTERING AV LUFTTRYCK
Justera lufttrycket till rekommenderat arbetsområde 70-115
PSI beroende på spikarnas längd och arbetsstyckets hårdhet.
Rätt lufttryck är det lägsta vid vilket verktyget utför arbetet.
Användning av högre än erforderligt lufttryck utsätter
verktyget för onödig belastning. Överskrid inte 115 PSI.

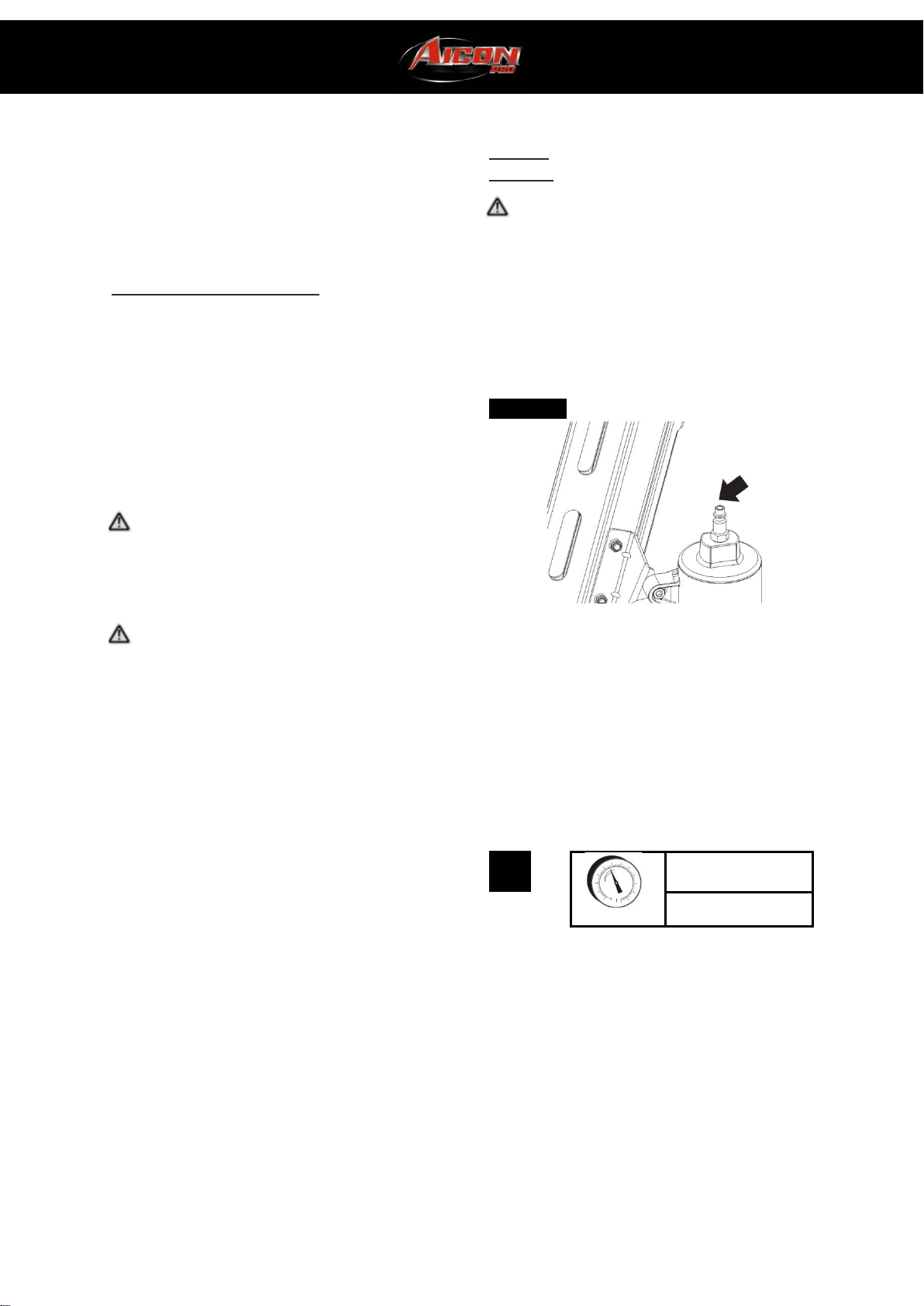

FIG. 3
70 PSI minimum
115 PSI maximum
2-3 droppar
smörjmedel för
luftdrivna verktyg

DAC4506
15
ANSLUTNING AV LUFTTILLFÖRSEL
VARNING
Använd aldrig syrgas eller andra gaser på flaska som
kraftkälla. Risk för explosion. Lättantändliga gaser och andra
gaser på flaska är farliga och kan medföra att verktyget
exploderar.
VARNING
Anslut aldrig verktyget till en luftkälla som kan leverera ett
lufttryck högre än 200 PSI. För högt tryck kan förorsaka
onormal funktion eller att verktyget brister med personskador
som följd.
VARNING
Överskrid inte på verktyget angivet högsta rekommenderade
lufttryck. Verifiera att luftkällan har justerats till inom det
angivna tryckområdet innan verktyget används. Säkerställ att
lufttrycksmätaren fungerar korrekt, och kontrollera den minst
två gånger varje dag. Verktyg som drivs med högre tryck än det
högsta tillåtna kan fungera på ett onormalt sätt eller brista med
personskador som följd
För att ansluta verktyget till kompressorn använd endast
pneumatiska luftslangar som möter följande kriterier:
1. Lägsta märktryck för slangen är 200 PSI.
2. Minsta inre slangdiameter ¼ tum.
3. Maximal slang längd, 30 m.

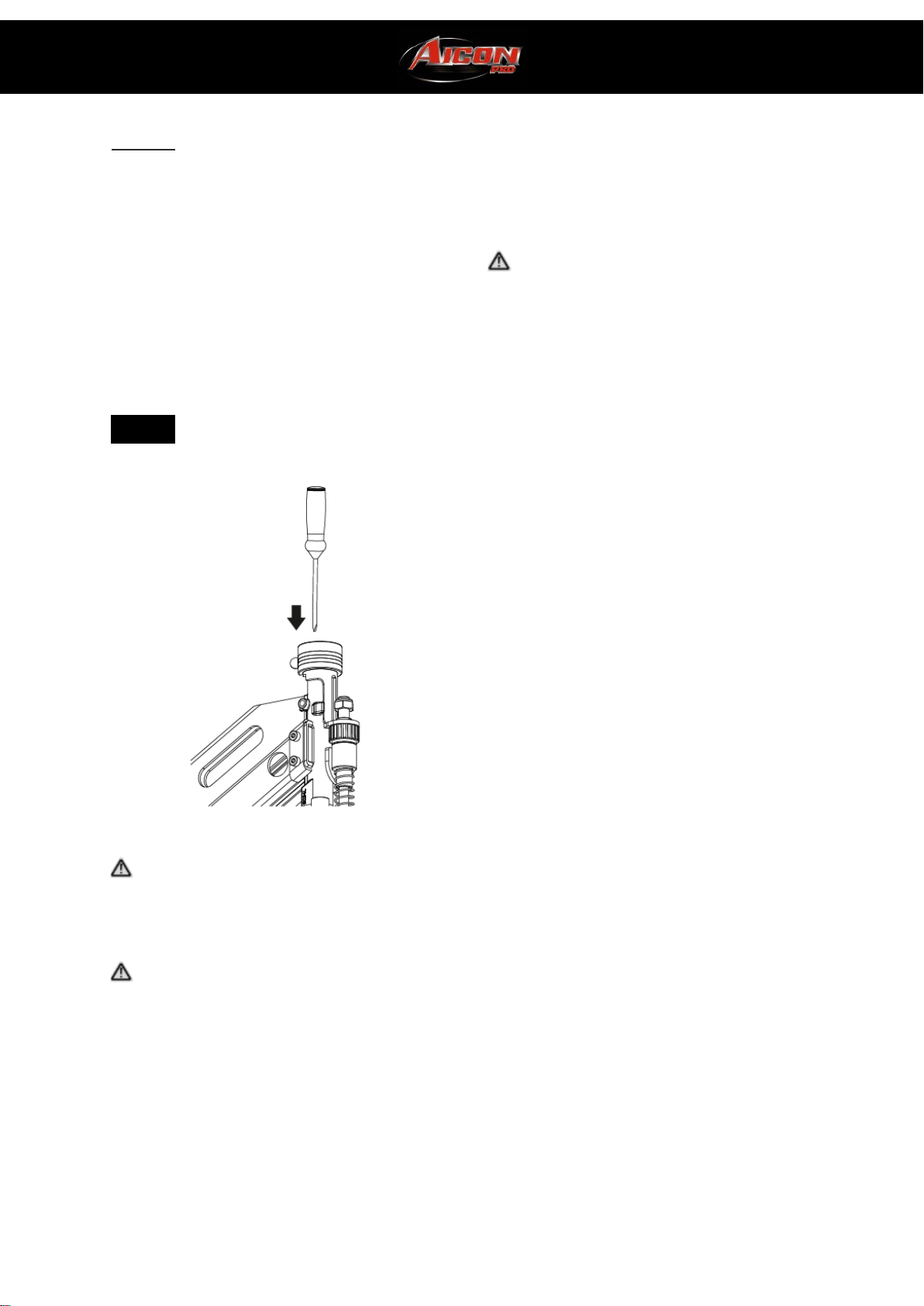

FIG. 4
Anslutning av lufttillförsel:
•Anslut luftslangen till snabbkopplingen.
•Kontrollera om där finns luftläckage. Om läckage
påträffas ska användning av verktyget omedelbart
avbrytas och reparation utföras av kvalificerad
personal.
•Säkerställ att lufttrycksmätaren fungerar korrekt,
och kontrollera den minst två gånger varje dag.
VERKTYGSTEST
FARA
ANVÄNDARE OCH ANDRA PERSONER I ARBETSOMRÅDET
MÅSTE ANVÄNDA SKYDDSGLASÖGON MED SIDOSKYDD.
VARNING
ANVÄND ALDRIG VERKTYGET OM SÄKERHETSSPÄRREN
INTE FUNGERAR KORREKT.
Innan arbetet med verktyget påbörjas ska verktyget testas
enligt nedanstående checklista. Utför testet i följande
ordningsföljd.
Om onormal funktion inträffar ska användning av
verktyget omedelbart avbrytas och reparation utföras av
kvalificerad personal.
1. Koppla luftslangen från verktyget. Ta bort alla spikar från
verktyget.
SAMTLIGA SKRUVAR SKA EFTERDRAS. Om en skruv är
lös ska den dras åt.
SÄKERHETSSPÄRREN OCH AVTRYCKAREN SKA KUNNA
RÖRAS MJUKT.
2. Justera lufttrycket till 70 PSI och anslut luftslangen. Fyll inte
verktyget med spikar.
INGET LUFTLÄCKAGE FÅR FÖREKOMMA PÅ VERKTYGET.
3. Ta bort fingret från avtryckaren och tryck säkerhetsspärren
mot träet.
VERKTYGET FÅR INTE ANVÄNDAS.
4. Lyft verktyget från träet. Rikta verktyget nedåt, tryck in
avtryckaren och vänta i 5 sekunder eller längre i det läget.
VERKTYGET FÅR INTE ANVÄNDAS.
1) Tryck säkerhetsspärren mot arbetsstycket utan att
vidröra avtryckaren. Tryck på avtryckaren.
VERKTYGET FÅRINTE ANVÄNDAS
2) Håll avtryckaren intryckt och lyft säkerhetsspärren från
träet.
5. Verktyget kommer att kvarvara i arbetsläge (drivbladet
kommer att stanna kvar i nedre läget).
3) Ta bort fingret från avtryckaren.
Verktygets användning är avslutad (drivbladet återvänder
till övre läget).
6. Om ingen onormal funktion påträffats kan verktyget laddas
med spikar. Driv in några spikar i ett arbetsstycke av samma
typ som det som kommer att användas i den verkliga
tillämpningen.
VERKTYGET MÅSTE FUNGERA KORREKT.
PÅFYLLNINGAV SPIKAR
VARNING
När du fyller på verktygsmagasinet, kontrollera att
spikspetsarna är ikontakt med slitskenan och för den
smidigt mot magasinets yta. Om spikarna inte fylls på
korrekt kommer verktyget att blindavfyra och spikarna kan
rikoschettera varvid verktyget kan reagera på ett oväntat
sätt och skada verktyget.

DAC4506
16
1. Anslut lufttillförseln.
2. Håll i verktygshandtaget ordentligt och dra påskjutaren
bakåt tills den låses på plats bak på magasinet
3. Infoga spikstapeln i magasinet, med spikarna pekandes
framåt och ner.
4. Dra påskjutaren tillbaka, tryck på frigöringsspaken och skjut
påskjutaren framåt mot spikarna.
5. Verktyget är nu redo för normal användning.
FIG. 5
ARBETSMETODER
(MED VALBAR AVTRYCKARE)
Verktyget är utrustat med en valbar avtryckare som ligger i det
enkla sekventiella aktiveringsläget (svart avtryckare).
Den valbara avtryckaren (orange avtryckare) kan också ställas
in för kontaktaktivering
□ENKELAKTIVERING
1).Ta bort fingret från avtryckaren.
2).Dra ut avtryckarstiftet.
3).Aktivera den svarta avtryckaren
4).Dra tillbaka avtryckarstiftet, använd en liten hammare vid
behov. Var försiktig så att du inte skadar verktyget när du
sätter in avtryckarstiftet igen.
5).Sätt tillbaka O-ringen för att fästa avtryckarstiftet.
6).Placera spikutloppet på arbetsstycket med fingret från
avtryckaren.
7).Tryck ner säkerhetsspärren ordentligt tills den är helt
nedtryckt.
8).Tryck på avtryckaren för att driva in en spik.
9).Ta bort fingret från avtryckaren.
Efter indrivning en gång, kommer det inte att vara möjligt att
driva igen förrän avtryckaren släpps och trycks in igen.
□KONTAKTAKTIVERING
1). Koppla bort luftslangen från verktyget.
2).Ta bort O-ringen från avtryckarstiftet (FIG 6).
3).Dra ut avtryckaren.
4).Aktivera den orange avtryckaren
5).Dra tillbaka avtryckarstiftet, använd en liten hammare vid
behov. Var försiktig så att du inte skadar verktyget när du
sätter in avtryckarstiftet igen.
6).Sätt tillbaka O-ringen för att fästa avtryckarstiftet.
7).Placera spikutloppet på arbetsstycket med fingret från
avtryckaren.
8).Tryck på avtryckaren och tryck säkerhetsspärren mot träet
för att driva spiken.
9).Om avtryckaren hålls tillbaka kommer en spik att drivas in
varje gång säkerhetsspärren pressas mot träet.
I kontaktaktiveringsläge kan verktyget även användas genom
att trycka ner arbetsstyckskontakten mot ytan och krama
avtryckaren.
•Hantera alltid spikar och paket försiktigt. Om spikstapeln
tappas kan spetsarna deformeras vilket kan leda till felaktig
matning och blockering.
•Efter indrivning:
1). Koppla luftslangen från verktyget.
2).Ta bort alla spikar från verktyget.
3).Droppa 5-10 droppar smörjolja för luftdrivna verktyg i
verktygets luftinlopp.
4).Öppna dräneringsventilen på kompressorns tryckkärl för
att dränera eventuell fukt.
FIG. 6
ANVÄNDNING IKALLT VÄDER
VARNING
ANVÄND INTE ETT FRUSET VERKTYG. Låt verktyget värmas upp
före användning. Fukt som fryst i verktyget kan blockera
invändiga komponenter och förorsaka personskador och/eller
skada på verktyget.
Stift
Påskjutare
Spik
Frigöringsspak
Magasin

DAC4506
17
När du använder verktyget i kalla förhållanden kommer
verktyget att rotera långsammare än vanligt när du driver in de
första spikarna. Rotationstakten kommer att öka när verktyget
värms upp. Håll verktyget varmt för att undvika sänkt
rotationstakt.
JUSTERING AV SPIKDJUP
VARNING
Koppla loss verktyget från luftkällan innan du utför några
justeringar. Dessa försiktighetsåtgärder minskar risken för
oavsiktlig aktivering av verktyget.
1. Koppla luftslangen från verktyget.
2. Ta bort alla spikar från verktyget.
3. Justering av verktygsdrivdjup:
•För att minska spikdjupet, vrid inställningsratten moturs
(FIG 7).
•För att driva spiken djupare, vrid inställningsratten
medurs (FIG 8).
4. Fyll på spikar enligt vad som beskrivs i avsnittet "Påfyllning
av spikar" i denna bruksanvisning.
Anslut lufttillförseln.
FIG. 7
FIG. 8
JUSTERING AV UTLOPP
Luftutloppets riktning kan ställas in genom att vrida övre kåpan
(FIG. 9).
FIG. 9
ANVÄNDNING AV REPSKYDDSSPETS
VARNING
När du sätter fast eller tar bort repskyddsspetsen, var noga
med att du tar bort fingret från avtryckaren och kopplar bort
luftslangen från spikpistolen.
Om du vill skydda ytan på arbetsstycket mot repor eller
märken, montera repsskyddsspetstillbehöret på
säkerhetsspärren.
Byte av repskyddsspets:
1) Koppla luftslangen från verktyget.
2) Sätt repskyddsspetsen på nosen av säkerhetsspärren.
Avlägsnande av repskyddsspets: Dra repskyddsspetsen bort
från verktyget.
FIG. 10
Noshöljet kan minska drivdjupet på grund av dess tjocklek. Det
är nödvändigt att omjustera drivdjupet.
Säkerhetsspärr
Vrid inställningsratten medurs
För grunt
Korrekt
Djupinställning
Repskyddsspets
Korrekt
För djupt
Vrid inställningsratten medurs
Djupinställning

DAC4506
18
UNDERHÅLL
RENSNING AV BLOCKERING
Om en spik fastnar i verktyget, koppla bort luftslangen och rikta
verktyget bort från dig samtidigt som du rensar blockeringen.
1. Koppla luftslangen från verktyget.
2. Ta bort alla spikar från verktyget.
3. Stick in skruvmejseln i drivmekanismen.
4. Knacka på skruvmejseln försiktigt med en hammare. Den
infogade skruvmejseln bör skjuta drivbladet tillbaka och
frigöra spiken som fastnat.
5. Ta bort den böjda spiken med en spetsig tång om det
behövs.
6. Återanslut verktyget till luftkällan.
7. Fyll verktyget med spikar igen.
FIG. 11
RENGÖRING
VARNING
Var noga med att inte demontera någon del av verktyget vid
rengöring eftersom invändiga komponenter kan felplaceras
eller säkerhetskomponenter felmonteras. Vissa
rengöringsmedel såsom motorbensin, koltetraklorid,
ammoniak, etc. kan skada plastdelar och O-ringar.
VARNING
Försök inte rengöra verktyget genom att föra in spetsiga
föremål i öppningarna. Vassa kanter kan skada invändiga
komponenter och förorsaka allvarliga skador.
Ventilationsöppningar, kontaktelementen och avtryckaren ska
hållas rena och fria från främmande material. Rengöra
regelbundet verktyget med tryckluft.
Rengör magasinet. Ta bort metall eller träflisor som kan ha
samlats i magasinet. Rengör magasinet regelbundet med
tryckluft.
FÖRVARING
VARNING
Förvara verktyget utom räckhåll för barn och personer
som inte är insatta iverktygets hantering..Lås
förvaringsutrymmet. Verktyget är farligt i händerna på
personer som inte är insatta i verktygets hantering.
När det inte används ska verktyget kopplas bort och
förvaras i sin låda på en varm och torr plats. När verktyget
inte kommer att vara i bruk under en längre tid, applicera
ett tunt lager smörjmedel på ståldelarna för att undvika
rost.
Förvara inte verktyget i en kall miljö.
ANVISNINGAR FÖR
ANSLUTNING AV VERKTYGET TILL
LUFTTILLFÖRSELN
För bättre prestanda ska en 3/8” snabbkoppling (1/4"
NTP-gänga) med invändig diameter på 0,315" (8 mm)
installeras på verktyget och en 3/8" snabbkoppling på
luftslangen.
1. Kontrollera att TILL-/FRÅN-strömbrytaren står i läge FRÅN
och anslut kompressorn till eluttaget.
2. Stäng tryckregulatorn genom att vrida den helt åt vänster.
Starta kompressorn och låt den arbeta till automatiska
avstängningstryck.
3. Anslut luftslangen till regulatorns utlopp. Justera
tryckregulatorn genom att vrida åt höger tills
utloppstrycket är mellan 70 och 115 PSI.
4. Fyll verktyget med spikar.
5. Rikta verktyget i en säker riktning när luftslangen ansluts.
6. Verktyget är nu klart för användning. Utloppstrycket kan
behöva justeras för att erhålla korrekt inträngningsdjup för
spikarna.
REKOMMENDERAD ANSLUTNING
MINSTA ANTAL KOMPONENTER
FÖR ANSLUTNING
Kompressor: Luftkompressorn måste kunna upprätthålla ett
lägsta tryck av 70 PSI när verktyget används. Otillräcklig
luftförsörjning kan förorsaka förlust av och ojämnt
inskjutningsdjup.
Tryckregulator: En tryckregulator krävs för att hålla arbetstrycket
till häftpistolen mellan 70 och 115 PSI.
Luftslang. Använd alltid luftslangar som är godkända för ett
arbetstryck lika med eller högre än trycket från kraftkällan eller
150 PSI beroende på vilket som är högst. Använd en ¼” luftslang
för längder upp till 15 meter. Använd en 3/8 luftslang för längder
över till 15 meter.

DAC4506
19
FELSÖKNING
PROBLEM MÖJLIGA ORSAKER ÅTGÄRDER
Luftläckage nära verktygets
övre del eller vid
avtryckaren.
1. Lösa skruvar.
2. Slitna eller skadade O-ringar och
tätningar.
1. Dra åt skruvarna.
2. Montera en översynssats.
Luftläckage nära verktygets
undre del.
3. Lösa skruvar.
4. Slitna eller skadade O-ringar eller
tätningar.
3. Dra åt skruvarna.
4. Montera en översynssats.
Verktyget arbetar inte eller
arbetar trögt.
•Otillräcklig luftförsörjning.
•Torrt verktyg.
•Blockerat luftutlopp.
•Slitna eller skadade O-ringar eller
tätningar.
1. Säkerställ att luftkompressorn är
inställd till mellan 70 och 115 PSI.
2. Tillsätt ca 2-3 droppar smörjning i
luftkopplingen.
3. Rengör utloppskanalen.
4. Montera en översynssats.
Spikar fastnar ofta i
verktyget.
1. Drivkanalen är sliten.
2. Kolven är brusten eller sliten.
3. Böjda spikar.
4. Smutsigt magasin.
5. Löst magasin.
6. Fel spikar.
1. Reparera drivkanalen.
2. Ersätt kolven.
3. Avlägsna de böjda spikarna, ersätt
med rätt spikar.
4. Rengör magasinet.
5. Dra åt skruvarna.
6. Verifiera att spikarna är av
korrekt storlek.
MILJÖVÅRD
Följa lokala anvisningar om avfallsservice med förpackning.
GARANTI
Produkten har 12 månaders garanti, från inköpsdagen.
Garantin gäller alla fabrikations- och materialfel.
Importör ansvarar för korrigering av delar eller produkten om de konstateras vara felaktiga.
Kassakvitto, leveranslista, köpfaktura eller garantibevis skall uppvisas vid garantianspråk.
Returvaran skall vara komplett, försedd med redogörelse av funktionsfelet.
Garantin omfattar inte frakt- och transportskador, skador som har orsakats av normalt slitage, överbelastning eller osakkunnigt
handhavande, eller indirekt skador. Garantin slutas om maskinen har öppnats, delar byts ut, reparerants eller förändrats.
Garantireparationer får endast utföras av importörens auktoriserad serviceverkstad.
Rätten till ändringar förbehålles.
Importör/Tillverkare: Pohjolan Sinivalko
Onnentie 7, 63610 Tuuri, FINLAND
Tel. [phone]
Snabbkoppling
Luftslang
Snabbkoppling
Oljekanna
Filter
Kompressor
Regulator

DAC4506
20
IMPORTANT INFORMATION
WARNING
TO AVOID SERIOUS PERSONAL INJURY, ALL USERS AND
EMPLOYERS/OWNERS MUST READ AND UNDERSTAND ALL
INSTRUCTIONS IN THIS MANUAL BEFORE OPERATING OR
MAINTAINING THIS TOOL
Keep this manual for the safety warnings and precautions,
operating, inspection, maintenance. Keep this manual and
the receipt in a safe and dry place for future reference.
EXPLANATION OF
THE NAILING ACTION
•SINGLE ACTUATION MECHANISM:
First, press the safety against the wood; next, pull the
trigger to drive the fastener. After fastening once,
fastening will not be possible again until the trigger is
released and pressed again.
•CONTACT ACTUATION MECHANISM:
First, press the safety against the wood; next, pull the
trigger to drive the fastener. First. Pull the trigger; next,
press the safety against the wood to drive the fastener. If
the trigger is held back, a fastener will be driven, each
time when the safety is pressed against the wood.
•FULL SEQUENTIAL ACTUATION MECHANISM:
First, press the safety against the wood; next, pull the
trigger to drive the fastener. Follow the same sequence
to continue driving fasteners.
•CONTINUOUS ACTUATION MECHANISM:
An actuating system in which the driving operations are
carried out for as long as the trigger remains actuated.
No safety yoke is present.
GENERAL SAFETY RULES
WORK AREA
•KEEP THE WORK AREA CLEAN AND WELL LIGHTED.
Cluttered benches and dark areas increase the risks of
accidents.
•DO NOT OPERATE THE TOOL IN EXPLOSIVE
ATMOSPHERES, such as in the presence of flammable
liquids, gases, or dust. The tool creates a spark which
may ignite flammable liquids, gases or dust.
•KEEP VISITORS AWAY. Do not let visitors handle the tool.
All visitors should be kept safety away from work area.
•NEVER ENGAGE IN HORSEPLAY WITH THE TOOL.
Respect the tool as a working implement
PERSONAL SAFETY
•OPERATORS AND OTHERS IN WORK AREA MUST WEAR
SAFETY GLASSES WITH SIDE SHIELDS. When operating
the tool, always wear safety glasses with side shields,
and make sure others in work area wear safety glasses.
Safety glasses must conform to the requirements of
American National Standards Institute, ANSI Z87.1 and
provide protection against flying particles both from the
front and side. The employer must enforce the use of
safety glasses by the tool operator and others in work
area.
•ALWAYS WEAR EAR AND HEAD PROTECTION. Always
wear ear protection to protect your ears from loud
noise. Always wear head protection to protect your head
from flying objects.
•USE SAFETY EQUIPMENT. A dust mask, non-skid safety
shoes and a hard hat must be used for the applicable
conditions. Wear a full face shield if you are producing
metal filings or wood chips.
•DRESS PROPERLY. Do not wear loose clothing or jewelry.
Contain long hair. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewelry, or long
hair can be 1 caught in moving parts and increases the
risk of injury.
•STAY ALERT, WATCH WHAT YOU ARE DOING AND USE
COMMON SENSE WHEN OPERATING A POWER TOOL.
Do not use tool while tired or under the influence of
drugs, alcohol, or medication. A moment of inattention
while operating the tool may cause serious injury.
•AVOID UNINTENTIONAL FIRING. Keep fingers away from
trigger when not driving fasteners, especially when
connecting the tool to the air supply.
DO NOT OVERREACH, keep proper footing and balance
at all times. Proper footing and balance enable better
control of the tool in unexpected situations.
•MAKE SURE AIR HOSE IS FREE OF SNAGS AND
OBSTRUCTIONS. DO NOT ATTACH AN AIR HOSE OR
TOOL TO YOUR BODY. Entangled or snarled hoses can
cause a loss of balance or footing in addition to
unintentional tool operation. Attach the hose to the
structure to reduce the risk of loss of balance of the hose
shifts.
TOOL USE AND CARE
•NEVER POINT TOOL AT YOURSELF OR OTHERS IN WORK
AREA. Always assume the tool contains fasteners. Never
point the tool at yourself or others, whether it contains
fasteners or not. If fasteners are mistakenly driven, it can
lead to severe injuries. Never engage in horseplay with
the tool. Respect the tool as a working implement.
•KEEP FINGERS AWAY FROM TRIGGER WHEN NOT
DRIVING FASTENERS TO AVOID ACCIDENTAL FIRING.
Never carry the tool with finger on trigger since you
could drive a fastener unintentionally and injure yourself
or someone else. Always carry the tool by the handle
only.
•NEVER MODIFY OR ALTER A TOOL. Doing so may cause
malfunction and personal injuries.
•KNOW THIS TOOL. Read manual carefully, learn its
applications and limitations, as well as the specific
potential hazards related to this tool
