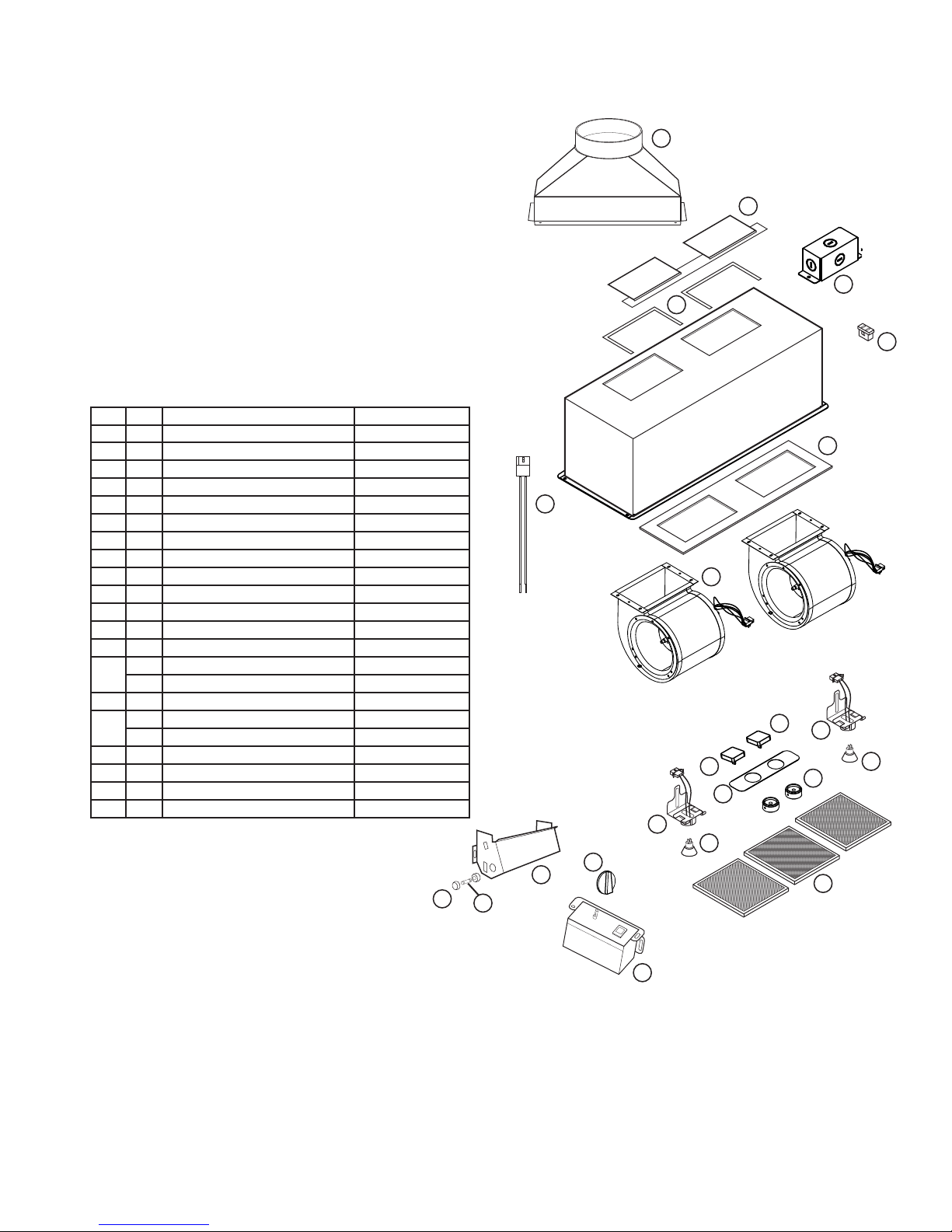

Air King LE600A Parts list manual

IMPORTANT INSTRUCTIONS -
OPERATING MANUAL
SAVE THESE INSTRUCTIONS
www.airkinglimited.com
6727921 Rev. C 11-17 1 of 12
Power Unit
Models: LE600A, LE600, L600
WARNING: TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK AND INJURY TO PERSON, OBSERVE THE
FOLLOWING:
a) Use this unit only in the manner intended by the manufacturer.If you have questions,
contact the manufacturer.
b) Before servicing or cleaning the unit, switch power off at service panel and lock the
service disconnecting means to prevent power from being switched on accidentally.
When the service disconnecting means cannot be locked, securely fasten a prominent
warning device, such as a tag, to the service panel.
WARNING: TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK AND INJURY TO PERSON, OBSERVE THE
FOLLOWING:
a) Installation work and electrical wiring must be done by qualified person(s) in accordance
with all applicable codes and standards, including fire-related construction.
b) Sufficient air is needed for proper combustion and exhausting of gases through the
flue (chimney) of fuel burning equipment to prevent back drafting. Follow the heating
equipment manufacturer’s guideline and safety standards such as those published by
the National Fire Protection Association (NFPA) and the American Society for Heating,
Refrigeration, and Air Conditioning Engineers (ASHRAE), and the local code authorities.
c) When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.
CAUTION: FOR GENERAL VENTILATING USE ONLY. DO NOT
USE TO EXHAUST HAZARDOUS OR EXPLOSIVE MATERIALS AND VAPORS.
CAUTION: TO REDUCE THE RISK OF FIRE AND TO
PROPERLY EXHAUST AIR, BE SURE TO DUCT AIR OUTSIDE - DO NOT
VENT EXHAUST AIR INTO SPACES WITHIN WALLS OR CEILINGS OR INTO ATTICS, CRAWL
SPACES, OR GARAGES.
d) Ducted fans must always be vented to the outdoors.
e) This unit must be grounded.
f) To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.
g) Read all instructions before installing or using range hood.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, DO NOT USE THIS FAN WITH ANY SOLID-STATE SPEED
CONTROL DEVICE.
WARNING: TO REDUCE THE RISK OF A RANGE TOP
GREASE FIRE:
a) Never leave surface units unattended at high settings. Boil overs cause smoking
and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or when flambéing food (ie. Crepes
Suzette, Cherries Jubilee, Peppercorn Beef Flambé).
c) Clean ventilating fans frequently. Grease should not be allowed to accumulate on
fan filter.
d) Use proper pan size. Always use cookware appropriate for the size of the surface
element.
WARNING: TO REDUCE THE RISK OF INJURY TO PERSONS
IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWING:
a) SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN - You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels -
a violent steam explosion will result.
d) Use an extinguisher ONLY if:
I. You know you have a Class ABC extinguisher, and you already know how to
operate it.
II. The fire is small and contained in the area where it started.
III. The fire department is being called.
IV. You can fight the fire with your back to an exit.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCTWORK.
WARNING: THE DUCTING FROM THIS FAN TO THE OUTSIDE OF
THE BUILDING HAS A STRONG EFFECT ON THE AIR FLOW, NOISE AND ENERGY
USE OF THE FAN. USE THE SHORTEST, STRAIGHTEST DUCT ROUTING POSSIBLE FOR
BEST PERFORMANCE, AND AVOID INSTALLING THE FAN WITH SMALLER DUCTS THAN
RECOMMENDED. INSULATION AROUND THE DUCTS CAN REDUCE ENERGY LOSS AND
INHIBIT MOLD GROWTH. FANS INSTALLED WITH EXISTING DUCTS MAY NOT ACHIEVE
THEIR RATED AIRFLOW.
READ AND SAVE THESE INSTRUCTIONS
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN
THE PRODUCT DESCRIBED. PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY
INFORMATION. FAILURE TO COMPLY WITH INSTRUCTIONS COULD RESULT IN PERSONAL INJURY
AND/OR PROPERTY DAMAGE!
RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
GENERAL SAFETY INFORMATION
When using electrical appliances, basic precautions should always
be followed to reduce the risk of fire, electric shock and injury to
person, including the following:

INSTALLATION INSTRUCTIONS
CAUTION:MAKE SURE POWER IS SWITCHED OFF AT
SERVICE PANEL BEFORE STARTING INSTALLATION.
SECTION 1
Preparing the Insert
1. Unpack hood from the carton and confirm that all pieces are present. In addition to the
range hood you should have:
1 - Duct collar
1 - Wire compartment
3 - Aluminum Grease Filters (shipped installed)
2 - Lamps
1 - Instruction/Safety Sheet
NOTE: Some hoods may be shipped with a protective plastic adhered to the underside of the
unit. It is recommended to leave this in place during installation to protect it from scratching.
Remove when the installation is complete.
SECTION 2
Preparing the Area
CAUTION:MAKE SURE POWER IS SWITCHED OFF AT
SERVICE PANEL BEFORE STARTING INSTALLATION.
CAUTION: WHEN CUTTING OR DRILLING INTO WALL DO NOT
DAMAGE ELECTRICAL WIRING AND OTHER HIDDEN UTILITIES.
1. Most building codes require noncombustible material above the cooking surface. If
you you have wood or some other combustible material on the bottom of your cabinets
it is recommended that you use the optional hood liner (See Section 3) If you have
noncombustible material cut a 26-7/8" x 10" hole into the cabinet or canopy the power
unit will be mounted into (Figure 1).
NOTE: The hood must be mounted a minimum of 24” and a maximum of 36” from the
cooking surface.
SECTION 3
Optional Hood Liner
CAUTION:MAKE SURE THE SURFACE YOU ARE MOUNTING THE
INSERT AND LINER TO IS CAPABLE OF SUPPORTING THE WEIGHT OF THE UNIT.
OTHERWISE YOU WILL NEED TO REINFORCE THE AREA.
1. Secure the liner to the cabinet frame or custom canopy using three screws on each end
of the liner and 3 screws on each side of the top of the liner (Figure 2).
SECTION 4
Installing the Insert
2. Insert the power unit into the hole and secure to liner using the screws provided with the
Liner (Figure 3).
www.airkinglimited.com
6727921 Rev. C 11-17 2 of 12
NOTE: If an optional Air King Liner is not being used; use appropriate hardware to install the
unit in place, making sure to comply with all Local and National Building Codes.
CAUTION: MAKE SURE THE SURFACE YOU ARE MOUNTING THE
POWER UNIT TO IS CAPABLE OF SUPPORTING THE WEIGHT OF THE UNIT.
OTHERWISE YOU WILL NEED TO REINFORCE THE AREA.
SECTION 5
Ducting
CAUTION: ALL DUCTING MUST COMPLY WITH LOCAL AND NATIONAL
BUILDING CODES.
NOTE: The ducting from this fan to the outside of the building has a strong effect on the air
flow, noise and energy use of the fan. Use the shortest, straightest duct routing possible
for best performance, and avoid installing the fan with smaller ducts than recommended.
Insulation around the ducts can reduce energy loss and inhibit mold growth. Fans installed
with existing ducts may not achieve their rated air flow.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCTWORK.
1. Install the included duct collar to the hood with four of the provided #6 blunt tip screws
(Figure 4). Ensure duct joints and exterior penetrations are sealed with caulk or other
similar material to create an air-tight path to minimize building heat loss or gain and to
reduce the potential for condensation. Place/wrap insulation around duct and/or fan in
order to minimize possible condensation buildup within the duct, as well as building heat
loss or gain (Figure 5).

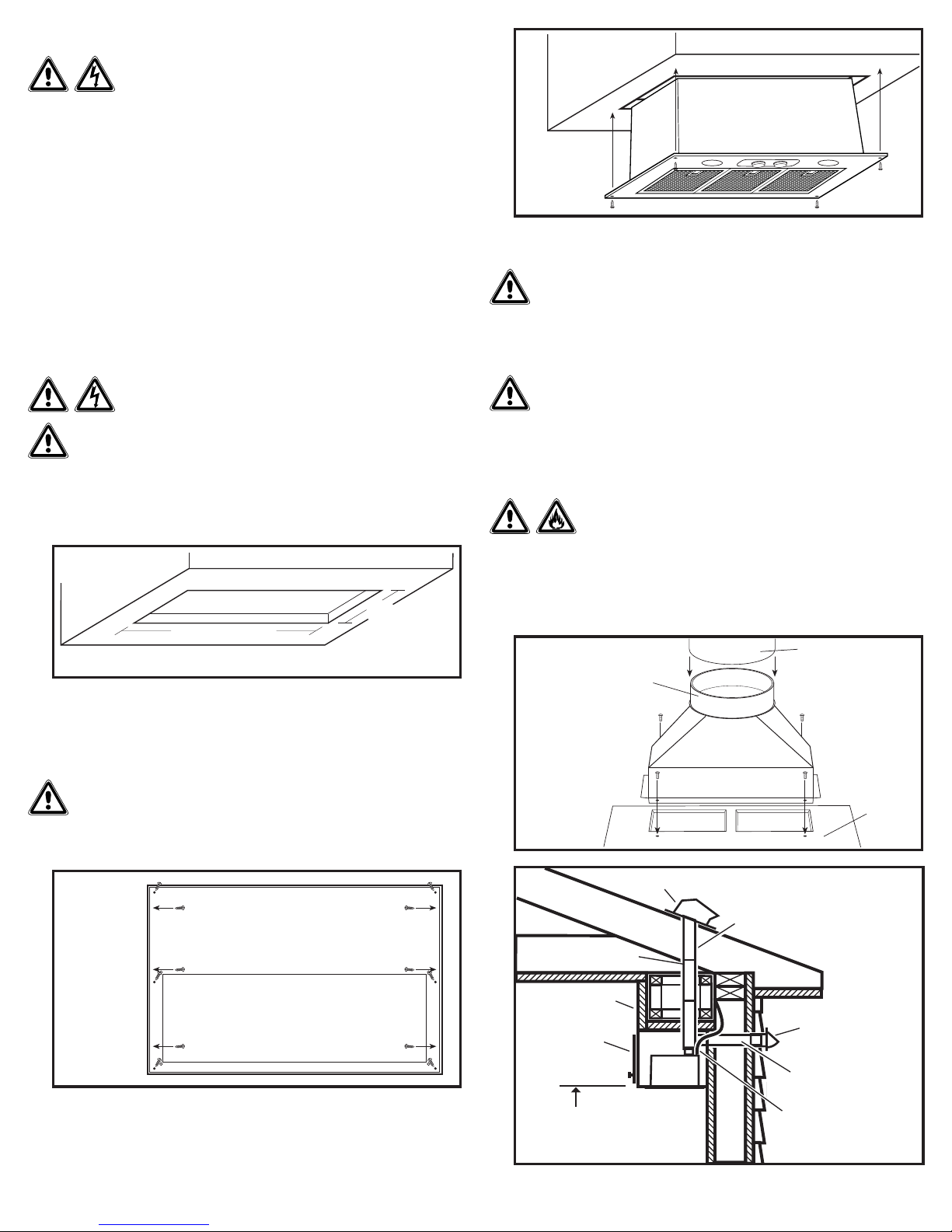

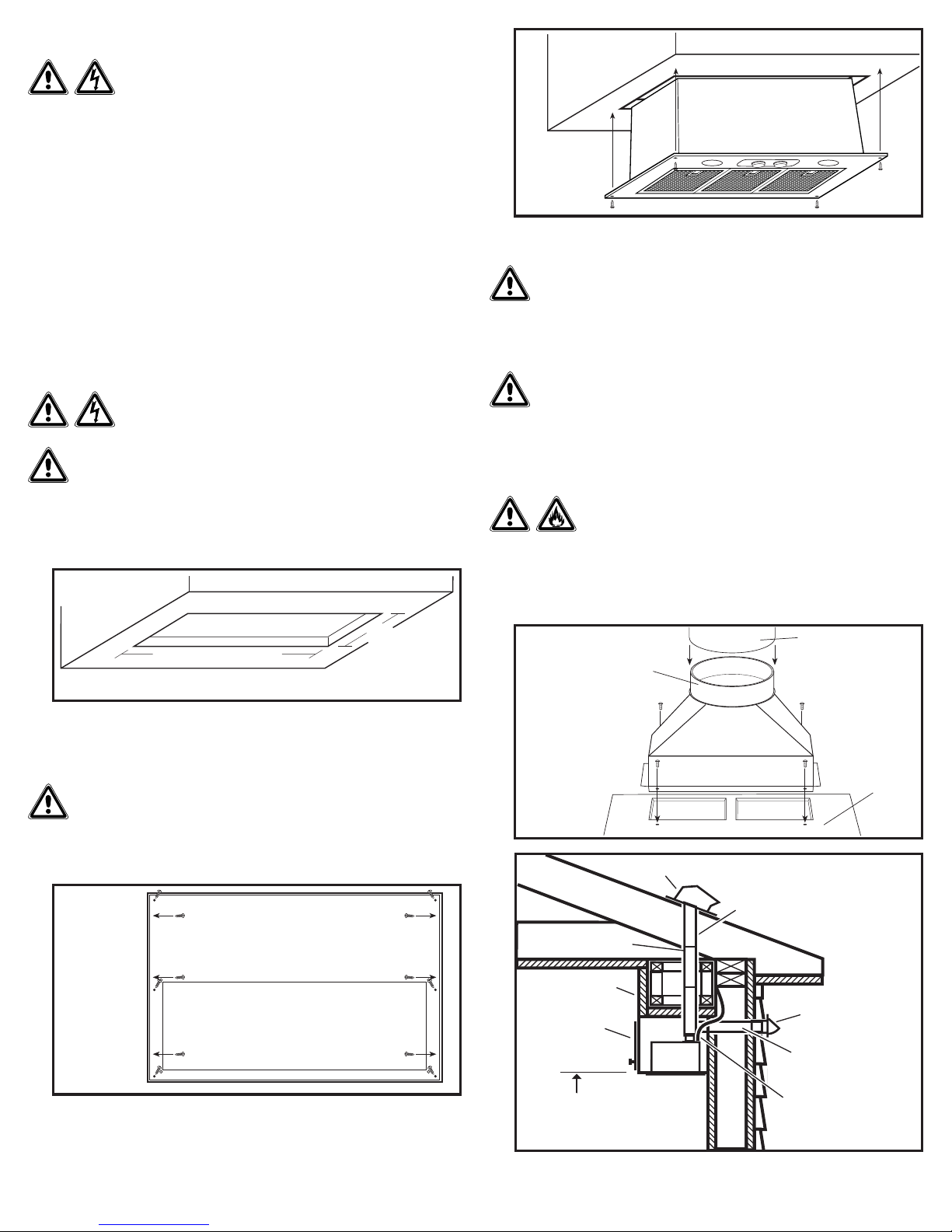

Figure 1
26-7/8"
10"
Figure 2
Figure 3
Figure 5
Power Cable*
10" Round Duct
(Horizontal Discharge)*
Wall Cap*
Roof Cap*
*Purchase separately
10" Round Duct
(Vertical Discharge)*
Soffit
Cabinet
Hood
Seal duct
joints with tape
24" - 30" above
cooking surface
Figure 4
Duct Collar
Ducting
Power
Unit

2 When there is access to the top of the unit, connect the ducting to the duct collar and
secure in place using tape to seal all joints (Figure 4).
3. When there is no access to the top of the hood, carefully pull down the metal duct through
the custom hood base hole. Slide this duct over the duct collar. Make sure the adapter/
damper assembly enters the ducting. Seal the connection with duct tape.
NOTE: To achieve proper air flow, 10" round ducting is required. The duct connector is 9.8"
in diameter (for 10" round ducting). To ensure the best air and sound performance, it is
recommended that the length of ducting and the number of elbows be kept to a minimum,
the radius of each elbow be as large as possible for the installation, and that hard ducting be
used. Larger duct sizes will reduce noise and airflow restrictions.
CAUTION: ALWAYS DUCT THE FAN TO THE OUTSIDE THROUGH A
WALL OR ROOF CAP.
SECTION 6
Wiring
CAUTION:ALL ELECTRICAL CONNECTIONS MUST BE MADE
IN ACCORDANCE WITH LOCAL CODES, ORDINANCES, OR NATIONAL
ELECTRICAL CODE. IF YOU ARE UNFAMILIAR WITH METHODS OF INSTALLING ELECTRICAL
WIRING, SECURE THE SERVICES OF A QUALIFIED ELECTRICIAN.
3 Examine the wire compartment cover and select the most convenient wire entrance
and remove the knock out. Feed the supply wire through the opening and install an
appropriate strain relief. Connect the two loose White wires from the range hood to the
White wire from the supply, and the loose Black wire from the range hood to the Black
wire of the supply. Connect the ground wire (green or bare) from the supply to the green
ground screw of the hood. Use approved methods for all connections (Figure 6).
2. Attach the wire compartment to the power unit with two of the provided #6 blunt tipped
screws (Figure 7).
SECTION 7
Setting the speed control
(Models LE600A only)
1. Your range hood is equipped with a
speed control that allows the hood to
run continuously at the preset CFM
level. To set the CFM level, move the
rotary dial located inside the wire
compartment to the desired CFM.
2. Locate the rocker switch labeled "ASHRAE 62.2" on the speed control cover and make
sure it is in the ON position. To turn the continuous speed function off, set the switch to
the OFF position.
WARNING: SWITCHING THE CONTINUOUS SPEED ROCKER
SWITCH TO THE OFF POSITION DOES NOT TURN THE MAIN POWER TO
THE HOOD OFF.
www.airkinglimited.com
6727921 Rev. C 11-17 3 of 12
SECTION 8
Motorized Damper
An optional motorized damper can be connected to the
unit. The damper is connected via a 24V transformer
that plugs into the receptacle in the unit (Figure 8).
Power Supply Requirements: 120V/60Hz/Max 15W
NOTE: Receptacle to be used ONLY for Air King
motorized damper.
NOTE: Make sure to reference the instructions
included with the motorized damper before
installing or operating.
Operation
1. When installed the outlet will be energized
anytime the unit is set to high, medium or low
speed. When the speed control is set to off
the damper will close.
SECTION 9
Finishing the Installation
1. Remove any protective plastic adhered to the power unit.
2. Install lamps by inserting lamp into socket and turning clockwise slightly until firmly
seated. DO NOT over tighten.
LE600A, LE600: Two GU10 Base 7W maximum LED lamps
L600: Two GU10 Base 50W maximum Halogen lamps
3. Turn switches to the OFF ( • ) position and restore power. Test that the light and the fan
are operating properly.
4. If there is any vibration noise, check for the source and try to tighten fasteners, adjust
the tape to make a tighter connection or seal, or check that the hood collar damper, wall
damper or ceiling damper are opening properly.
SECTION 10
Operation
Controls
Your Range Hood is equipped with two rotary switches with one controlling the lighting and
the other controlling the exhaust fan blower. The light switch is a dimmer switch. The fan
switch has four positions, Off, High, Medium, and Low (Figure 9).
SECTION 11
Maintenance
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT
SERVICE PANEL BEFORE SERVICING THE UNIT.
Filters
1. Included with your unit are aluminum grease filters that should be washed at least once
a month. The filters are should be washed in a mild soap or detergent.
2. To remove the filters, pull down on the handle tab until the filter releases from the unit. To
reinstall, slide tab at rear of filter into slot in the unit. While holding in handle of filter, lift
filter into place and release handle. The filter should snap securely into place (Figure 10).
3. If the grease filters become damaged, replace with the Air King Model SVGF-03 Grease Filters.
Figure 9
Tab
Figure 10
Figure 6
Supply from house
Black
Neutral (White)
Ground (Green or Bare)
Hood
Black
Neutral (White)
Green
Neutral (White)
Wire Compartment
Figure 7
ON
OFF
30
50
70
90
Figure 8
Receptacle

www.airkinglimited.com
6727921 Rev. C 11-17 4 of 12
Installer: Installation Date:
Place of Purchase: Model Number:
LIMITED WARRANTY
WHAT THIS WARRANTY COVERS: This product is warranted against defects in workmanship and/or materials.
HOW LONG THIS WARRANTY LASTS: This warranty extends only to the original purchaser of the product and lasts for one (1) year from the date of original purchase
or until the original purchaser of the product sells or transfers the product, whichever first occurs.
WHAT AIR KING WILL DO: During the warranty period, Air King will, at its sole option, repair or replace any part or parts that prove to be defective or replace the whole
product with the same or comparable model.
WHAT THIS WARRANTY DOES NOT COVER: This warranty does not apply if the product was damaged or failed because of accident, improper handling or operation,
shipping damage, abuse, misuse, unauthorized repairs made or attempted. This warranty does not cover shipping costs for the return of products to Air King for repair or
replacement. Air King will pay return shipping charges from Air King following warranty repairs or replacement
ANY AND ALL WARRANTIES, EXPRESSED OR IMPLIED (INCLUDING, WITHOUT LIMITATION, ANY IMPLIED WARRANTY OF MERCHANTABILITY), LAST FIVE YEARS
FROM THE DATE OF ORIGINAL PURCHASE OR UNTIL THE ORIGINAL PURCHASER OF THE PRODUCT SELLS OR TRANSFERS THE PRODUCT, WHICHEVER FIRST
OCCURS AND IN NO EVENT SHALL AIR KING’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY INCLUDE (I) INCIDENTAL OR CONSEQUENTIAL DAMAGES
FROM ANY CAUSE WHATSOEVER, OR (II) REPLACMENT OR REPAIR OF ANY HOUSE FUSES, CIRCUIT BREAKERS OR RECEPTACLES. NOTWITHSTANDING ANYTHING TO
THE CONTRARY, IN NO EVENT SHALL AIR KING’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY EXCEED THE PURCHASE PRICE OF THE PRODUCT
AND ANY SUCH LIABILITY SHALL TERMINATE UPON THE EXPIRATION OF THE WARRANTY PERIOD.
Some states and provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so these
exclusions or limitations may not apply to you. This warranty gives you specific legal rights. You may also have other rights which vary from state to state and province to
province. Proof of purchase is required before a warranty claim will be accepted.
CUSTOMER SERVICE:
Toll-Free [phone]
Our Customer Service team is available to assist you with product questions, service center locations, and replacement parts. They can be reached Monday through
Friday, 8am-4pm Eastern. Please have your model number available, as well as the type and style (located on the label inside of your product).
Please do not return product to place of purchase.
www.airkinglimited.com
PARTS FOR DISCONTINUED, OBSOLETE AND CERTAIN OTHER PRODUCTS MAY NOT BE AVAILABLE. DUE TO SAFETY REASONS, MANY ELECTRONIC COMPONENTS
AND MOST HEATER COMPONENTS ARE NOT AVAILABLE TO CONSUMERS FOR INSTALLATION OR REPLACEMENT.
Troubleshooting Guide
Trouble Probable Cause Suggested Remedy
1. Hood does not operate when the switch is on. 1a. A fuse may be blown or a circuit tripped. 1a. Replace fuse or reset circuit breaker.
1b. Wiring is not connected properly. 1b. Turn off power to unit. Check that all wires are connected.
2. Hood is operating, but air moves slower than normal. 2. Obstruction in the exhaust ducting. 2. Check for any obstructions in the ducting including filter.
3. Hood is making a rattling noise. 3a. Filters are loose. 3a. Turn off power to unit. Check that all filter screws are fully tightened.
3b. Duct connection is loose. 3b. Turn off power to unit. Check that duct connection is tight.
3c. Damper is stuck. 3c. Turn off power to unit. Check that the damper is opening freely.

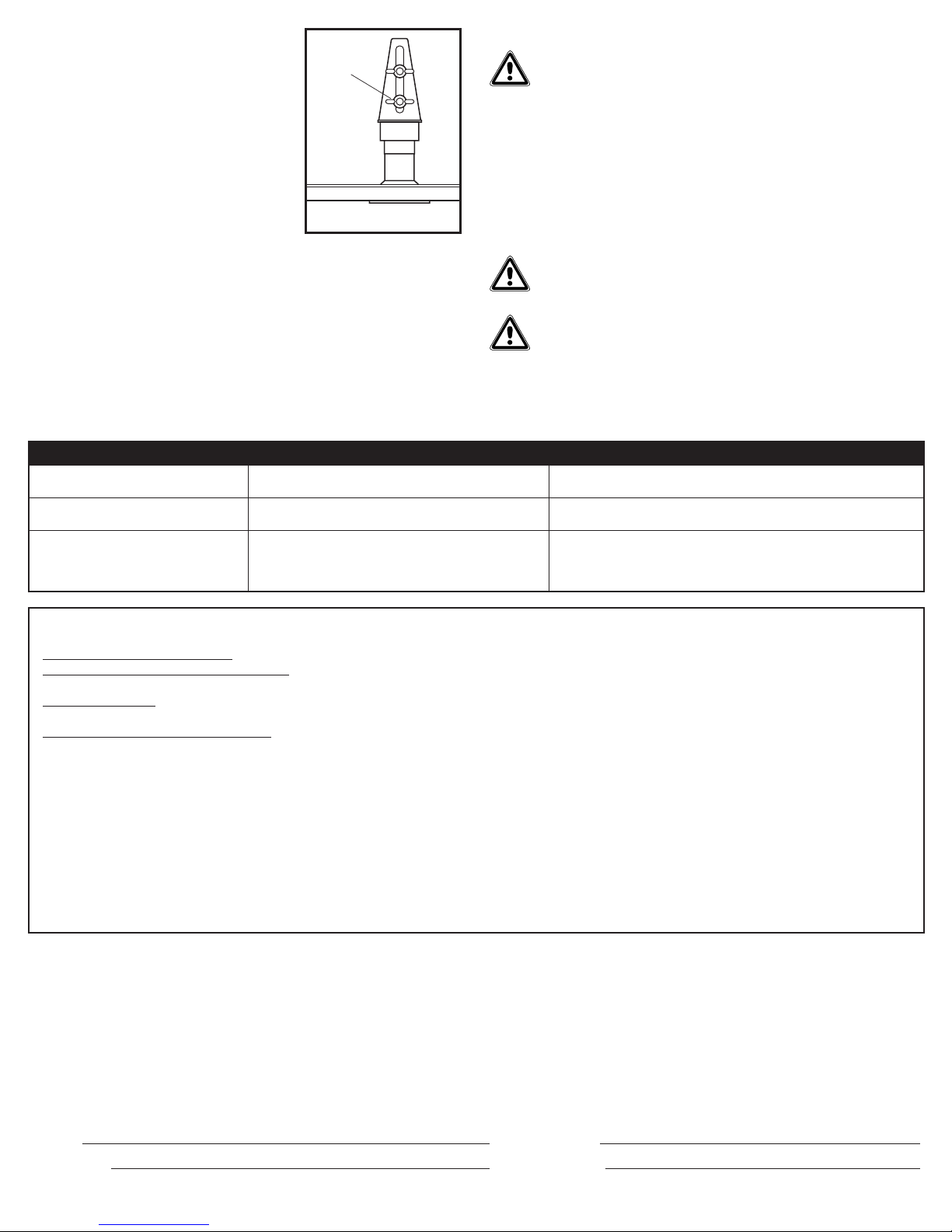

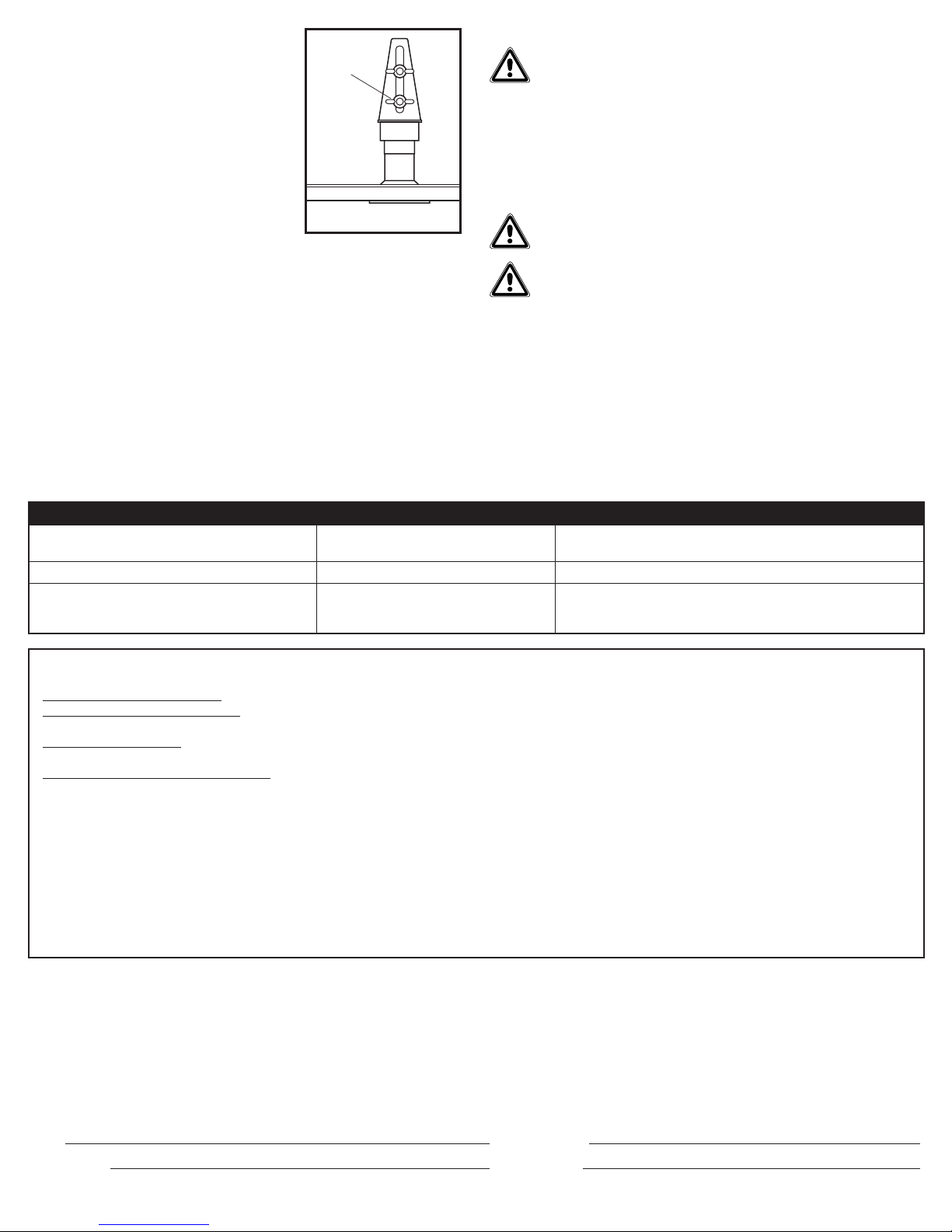

Changing the Lamp
1. To remove/replace the light bulb, remove the filters
using the procedure listed above.
2. Locate the lamp holder bracket mounted on the back
wall of the hood (Figure 11).
3. Loosen the upper & lower wing nuts a few turns by
turning counter-clockwise (loosen only, do not remove
the nuts or bracket).
4. Lower the bracket so the lamp protrudes below the
face of the hood.
5. Remove the lamp by turning slightly counter-clock-
wise and pulling out of the socket. Replace with a
GU10 Base lamp.
6. Installation is the reverse of removal.
Fuse
To replace the fuse, turn the fuse cap located next to the wire connector counter clockwise
and pull out. Replace with a Bussman MDA-1.5 or equivalent 250-Volt, 1-1/2 Amp Max. fuse.
Reinstall the fuse back into the hood.
Cleaning
CAUTION: DO NOT USE GASOLINE, BENZINE, THINNER, HARSH
CLEANSERS, ETC., AS THEY MAY DAMAGE THE RANGE HOOD.
1. Clean your power unit with a mild detergent, such as dishwashing liquid, and dry with a soft
cloth. NEVER USE ANY ABRASIVE PADS OR SCOURING POWDERS. Completely dry before
restoring power. NEVER IMMERSE ELECTRICAL PARTS IN WATER.
2. The fan assembly can be vacuumed when build up (dirt, lint, etc.) accumulates over time.
The fan is permanently lubricated and does not require oiling.
CALIFORNIA RESIDENTS ONLY:
WARNING: THIS PRODUCT CAN EXPOSE YOU TO A CHEMICAL [OR
CHEMICALS] KNOWN TO THE STATE OF CALIFORNIA TO CAUSE CANCER.
WARNING: THIS PRODUCT CAN EXPOSE YOU TO A CHEMICAL [OR
CHEMICALS] KNOWN TO THE STATE OF CALIFORNIA TO CAUSE REPRODUCTIVE
TOXICITY.
Figure 11
Nut

www.airkinglimited.com
6727921 Rev. C 11-17 5 of 12
REPLACEMENT PARTS DIAGRAM
# Qty. Description Replacement Part #
1 1 Collar Assembly 5S5299100
2 1 Blower Plate 5S1157002
3 1 Damper Assembly 5S1157003
4 2 Damper Gasket 5S1157004
5 1 Receptacle 5S1157005
6 1 Wire Compartment 5S1137003
7 1 Incoming Power Harness 5S9199703
8 2 Blower Assembly 5S1140018
9 1 Fan Switch 5S1144085
10 1 Light Switch 5S4199018
11 1 Switch Plate 5S1142010
12 2 Knob 5S1142011
13 2 GU10 Lamp Holder 5S1137702
14 2 7 Watt LED Lamp (LE600A, LE600) 5S1999726
250 Watt Halogen Lamp (L600) 5S1137038
15 3 Grease Filters 5S1137041
16 1 Wire Assembly (LE600, L600) 5S1157100
1Wire Assembly (LE600A) 5S1157101
17 3 Fuse Holder 5S1999253
18 1 Fuse 5S1111054
19 1 Speed Control Assembly (LE600A) 5S1157102
20 1 Knob (LE600A) 5S1420004
1
2
6
8
9
10
7
12
16 15
11
17 18
14
13
14
13
19
20
4
3
5

www.airkinglimited.com
6727921 Rev. C 11-17 6 of 12
NOTES

www.airkinglimited.com
6727921 Rev. C 11-17 7 of 12
INSTRUCTIONS IMPORTANTES
– MODE D’EMPLOI
CONSERVER CES INSTRUCTIONS
Unité de puissance
Modèles: LE600A, LE600, L600
AVERTISSEMENT : POUR RÉDUIRE
LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE
BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:
a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l’a conçu. Si vous
aviez des questions, veuillez contacter le fabricant.
b) Avant d’effectuer un service ou de nettoyer l’unité, couper l’alimentation électrique dans
le panneau de distribution et verrouiller le dispositif de déconnexion afin d’éviter que
l’alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé,
fixer solidement un avis d’avertissement, tel qu’une étiquette, au panneau de distribution.
AVERTISSEMENT : POUR RÉDUIRE
LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE
BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:
a) Le travail d’installation et le câblage électrique doivent être effectués par une(des)
personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables,
incluant la construction relative aux incendies.
b) De l’air en quantité suffisante est requis pour la bonne combustion et l’évacuation de
gaz par le conduit (cheminée) provenant d’équipement de brûlage au combustible
pour prévenir un refoulement. Suivre les directives du fabricant de l’équipement de
chauffage et les normes de sécurité telles que celles publiées par la National Fire
Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air
Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.
c) Lorsque vous coupez ou perforez un mur ou un plafond, prenez garde de ne pas
endommager les fils électriques ou tout appareil qui pourrait être dissimulé.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES
D’INCENDIE ET POUR ÉVACUER L’AIR ADÉQUATEMENT, ASSUREZ-VOUS
D’ÉVACUER L’AIR VERS L’EXTÉRIEUR – NE PAS ÉVACUER L’AIR DANS DES ESPACES DANS
LES MURS, LES PLAFONDS OU LES GRENIERS, LES GALERIES TECHNIQUES OU LES GARAGES.
AVERTISSEMENT : POUR USAGE DE VENTILATION
GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU
MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.
d) Les ventilateurs avec conduits doivent toujours être évacués vers l’extérieur.
e) Cette unité doit être mise à la terre.
f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou
déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc.,
d’atteindre l’unité de puissance.
g) Lire toutes les instructions avant d’installer ou d’utiliser la hotte de cuisine.
AVERTISSEMENT : POUR RÉDUIRE LES
RISQUES D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE
VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES
D’INCENDIE DE GRAISSE SUR LE DESSUS DE LA CUISINIÈRE:
a) Ne jamais laisser les unités de surface à des degrés élevés sans surveillance. Les
débordements par bouillonnement produisent de la fumée et des débordements
graisseux qui peuvent s’enflammer. Chauffer les huiles lentement à des degrés
faibles ou modérés.
b) Toujours mettre la hotte EN MARCHE lors de cuisson à haute température ou lors
de flambage de nourriture (par ex., des Crêpes Suzette, de Cerises Jubilées, steak
flambé, etc.)
c) Nettoyer les ventilateurs d’évacuation fréquemment. Aucune accumulation de
graisse ne devrait être tolérée sur les filtres du ventilateur.
d) Utiliser des poêlons de taille appropriée. Toujours utiliser les batteries de cuisine
appropriées pour la taille de l’élément de surface.
AVERTISSEMENT :POUR RÉDUIRE LES RISQUES DE
BLESSURES PERSONNELLES DANS L’ÉVENTUALITÉ D’UN FEU DE GRAISSE
SUR LA SURFACE DE CUISSON, SUIVRE LES INDICATIONS SUIVANTES:
a) ÉTOUFFER LES FLAMMES avec un couvercle bien ajusté, une tôle à biscuits, ou
un cabaret de métal, puis, mettre le gril hors fonction. PRENEZ SOIN D’ÉVITER
LES BRÛLURES. Si les flammes ne s’éteignent pas immédiatement, ÉVACUER ET
APPELER LE SERVICE DES INCENDIES.
b) NE JAMAIS SAISIR UN POÊLON EN FLAMME – vous pourriez être brûlé.
c) NE PAS UTILISER DE L’EAU, incluant les linges à vaisselle ou les serviettes
mouillées – il en résulterait une violente explosion de vapeur.
d) Utiliser un extincteur SEULEMENT SI:
I. Vous savez que vous avez un extincteur de classe ABC, et que vous savez
déjà comment l’opérer.
II. Le feu est petit et contenu dans la zone où il a commencé.
III. On appelle le service des incendies.
IV. Vous pouvez combattre l’incendie avec une sortie derrière vous.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES
D’INCENDIE, UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.
AVERTISSEMENT : LA CANALISATION DE CE VENTILATEUR
À L’EXTÉRIEUR DU BÂTIMENT A UN EFFET IMPORTANT SUR LE FLUX D’AIR,
LE BRUIT ET LA CONSOMMATION D’ÉNERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE
CANALISATION LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POUR UNE MEILLEURE
PERFORMANCE, ET ÉVITEZ D’INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS
PETITS QUE RECOMMANDÉ. L’ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA
PERTE D’ÉNERGIE ET EMPÊCHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE PEUT QUE
LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS N’ATTEIGNENT PAS
LEUR DÉBIT D’AIR NOMINAL.
LIRE ET CONSERVER CES INSTRUCTIONS
LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE
RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE
L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER
EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.
CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des précautions de base
doivent toujours être suivies pour réduire les risques d’incendie, de
choc électrique et de blessures corporelles, incluant ce qui suit:

INSTRUCTIONS D’INSTALLATION
AVERTISSEMENT : ASSUREZ-VOUS QUE
L’ALIMENTATIONE EST COUPÉE AU PANNEAU DE SERVICE AVANT DE
COMMENCER L’INSTALLATION.
SECTION 1
Préparation de la unité de puissance
1. Unpack hood from the carton and confirm that all pieces are present. In addition to the
range hood you should have:
1. Sortir la hotte de son emballage et confirmer que toutes les pièces sont présentes. En
plus de la hotte, vous devriez avoir :
1 - Collet de conduit
1 - Compartiment à câblage
3 - Filtres à graisses en aluminium (livré installés)
2 - Lampes
1 - Feuillet d’instruction/de sécurité
REMARQUE : Certaines hottes de cuisine peuvent être livrées avec une pellicule protectrice en
plastique collée sur le dessous de l’unité. Il est recommandé de laisser cette pellicule en place durant
l’installation pour la protection contre les égratignures. Enlever une fois l’installation complétée.
SECTION 2
Préparation du secteur
AVERTISSEMENT : ASSUREZ-VOUS QUE
L’ALIMENTATIONE EST COUPÉE AU PANNEAU DE SERVICE AVANT DE
COMMENCER L’INSTALLATION.
AVERTISSEMENT : LORS DE DECOUPE OU DE PERCAGE
DANS UN MUR NE PAS ENDOMMAGER DE FILAGE ELECTRIQUE OU AUTRES
UTILITES DISSIMULEES.
1. La plupart des codes de bâtiments exigent un matériel non-combustible au-dessus de la
surface de cuisson. Si vous avez le bois ou un autre matériel combustible sur le fond de vos
cabinets, on vous recommande d’utiliser le revêtement facultatif de hotte (voyez à la section
3). Si vous avez un matériel non-combustible, faites un trou trou profond de 26.88 po sur 10
po dans le cabinet ou le panneau où l'unité d’alimentation sera montée (Figure 1).
REMARQUE : La hotte doit être montée à un minimum de 24 po et à un maximum de 36 po
de la surface de cuisson.
SECTION 3
Revêtement facultatif de la hotte
AVERTISSEMENT : ASSUREZ-VOUS QUE LA SURFACE SUR
LAQUELLE VOUS INSTALLEZ L’UNITÉ DE PUISSANCE EST CAPABLE DE SUPPORTER
LE POIDS DE L’UNITÉ. AUTREMENT VOUS AUREZ BESOIN DE RENFORCER CETTE RÉGION.
1. Fixez le revêtement à l'armature ou au panneau fait sur mesure du cabinet en utilisant
trois vis sur chaque extrémité du revêtement et 3 vis de chaque côté du dessus du
revêtement (Figure 2).
SECTION 4
Installation de l’encastrement
2. Insérez l'unité de puissance dans le trou et fixez-la au revêtement utilisant les vis
fournies avec le revêtement (Figure 3).
www.airkinglimited.com
6727921 Rev. C 11-17 8 of 12
REMARQUE : Si un revêtement Air King facultatif n'est pas utilisé ; utilisez le matériel
approprié pour installer l'unité en place, en veillant à vous conformer à tous les codes locaux
et nationaux de bâtiment.
AVERTISSEMENT : ASSUREZ-VOUS QUE LA SURFACE SUR
LAQUELLE VOUS INSTALLEZ L’UNITÉ DE PUISSANCE EST CAPABLE DE SUPPORTER
LE POIDS DE L’UNITÉ. AUTREMENT VOUS AUREZ BESOIN DE RENFORCER CETTE RÉGION.
SECTION 5
Conduits
AVERTISSEMENT : TOUS LES CONDUITS DOIVENT ÊTRE
CONFORMES AUX CODES LOCAL ET NATIONAL DU BÂTIMENT.
REMARQUE : La canalisation de ce ventilateur à l’extérieur du bâtiment a un effet important sur
le flux d’air, le bruit et la consommation d’énergie du ventilateur. Utilisez la route de canalisation
la plus courte et la plus droite possible pour une meilleure performance, et évitez d’installer le
ventilateur avec des conduits plus petits que recommandé. L’isolation autour des conduits peut
réduire la perte d’énergie et empêcher le développement de moisissures. Il se peut que les
ventilateurs installés avec des conduits existants n’atteignent pas leur débit d’air nominal.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES
D’INCENDIE UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.
1. Installez le collet de conduit sur la hotte avec les quatre vis #6 à tête épointée. (Figure 4).
Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellés avec du
mastic ou tout autre matériau similaire pour créer un passage d’air étanche afin de minimiser
la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez
l’isolant autour du conduit et / ou ventilateur afin de minimiser la possibilité d’accumulation
de condensation à l’intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 5).
Figure 2
Figure 1
26.88 po 10 po
Figure 5
Câble d’alimentation*
Conduit rond de 10 po*
(évacuation horizontale)*
Capuchon de mur*
Capuchon de toit*
*Acheter séparément
Conduit rond de 10 po*
(évacuation verticale)*
Soffite
Armoire
Hotte
Sceller les joints
avec du ruban
24 po à 30 po au-dessus
de la surface de cuisson
Figure 3
Figure 4
Collet de
conduit
Conduit
Unité de
puissance

2 Quand il y a accès au dessus de l'unité, reliez la canalisation au collier de conduit et fixez-la
en place en utilisant un ruban adhésif pour sceller tous les joints (Figure 4).
3. Quand il n'y a aucun accès au dessus de la hotte, abaissez soigneusement le conduit
en métal par le trou à la base de la hotte. Glissez ce conduit au-dessus du collier de
conduit. Assurez-vous que l’assemblement de la pièce d’ajustage / du clapet entre dans la
canalisation. Scellez le raccordement avec le ruban adhésif de conduit.
REMARQUE : Pour réaliser la circulation d'air appropriée, vous avez besoin d’un conduit
circulaire de 10 po. Le raccord de conduit est de 9,8 po de diamètre (pour un conduit
circulaire de 10 po). Pour garantir la meilleure qualité d’air et performance acoustique, il est
recommandé que la longueur de la canalisation et le nombre de coudes soient réduits au
minimum, que le rayon de chaque coude soit aussi grand que possible pour l’installation, et
que des conduits rigides soient utilisés.
AVERTISSEMENT : TOUJOURS ÉVACUER LE VENTILATEUR
VERS L’EXTÉRIEUR AU TRAVERS DE CHAPEAU MURAL OU DE TOIT.
SECTION 6
Câblage
AVERTISSEMENT : TOUTES LES CONNEXIONS
ÉLECTRIQUES DOIVENT ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES
LOCAUX, LES ORDONNANCES OU LE CODE ÉLECTRIQUE NATIONAL. SI VOUS N’ÊTES PAS
FAMILIER AVEC LES MÉTHODES D’INSTALLATION DE CÂBLAGE ÉLECTRIQUE, RECOURREZ
AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.
3 Examinez le couvercle du compartiment de câblage et sélectionnez l’entrée des câbles
la plus appropriée puis retirez l’alvéole défonçable. Passez le câble d’alimentation dans
l’ouverture et installez un serre-câble approprié. Connectez les deux câbles blancs
lâches de la hotte au câble blanc de l’alimentation, et le câble noir lâche de la hotte
au câble noir de l'alimentation. Branchez le fil de mise à la terre (vert ou dénudé) du
bloc d’alimentation à la vis de mise à la terre verte de la hotte. Suivez les méthodes
homologuées pour effectuer toutes les connexions (Figure 5).
2. Fixez le compartiment de câblage à l’unité de puissance avec deux des vis #6 à tête
épointée comprises (Figure 6).
SECTION 7
Réglage de la vitesse
(Modèle LE600A seulement)
1. Votre hotte est équipée d'un
régulateur de vitesse qui permet à la
hotte de fonctionner en continu au
niveau prédéfini de CFM. Pour définir
le niveau de CFM, déplacer le cadran
rotatif situé à l'intérieur du compartiment de fil à la CFM souhaitée.
2. Repérez l'interrupteur à bascule portant la mention «ASHRAE 62.2" sur la couverture
de contrôle de vitesse et assurez-vous qu'il est en position MARCHE. Pour désactiver la
fonction de la vitesse en continu, réglez le commutateur à la position ARRÊT.
AVERTISSEMENT : CHANGER L'INTERRUPTEUR
A BASCULE DE LA VITESSE EN CONTINU A LA POSITION ARRÊT
NE TOURNE PAS L’ALIMENTATION PRINCIPALE DE LA HOTTE À LA
POSITION ARRÊT.
SECTION 8
Amortisseur motorisé
Un registre motorisé optionnel peut être connecté à l'appareil. Le registre est connecté via un
transformateur 24V qui se branche dans le réceptacle de l'appareil (Figure 8).
www.airkinglimited.com
6727921 Rev. C 11-17 9 of 12
Exigences d'alimentation électrique: 120V/60Hz/
Max 15W
REMARQUE: Réceptacle à utiliser UNIQUEMENT
pour le registre motorisé Air King.
REMARQUE: Assurez-vous de faire référence aux
instructions fournies avec le registre motorisé avant
d'installer ou de faire fonctionner.
Opération
1. Une fois installé, la prise de courant sera
mise sous tension chaque fois que l'appareil
est réglé sur une vitesse élevée, moyenne
ou faible. Lorsque le contrôle de vitesse est
désactivé, le registre se ferme.
SECTION 9
Terminer l’installation
1. Retirez toute pellicule plastique collée sur
l’unité de puissance.
2. Installez lampes en insérant la lampe dans la douille et en tournant dans le sens des
aiguilles d'une montre légèrement jusqu'à ce qu’elle soit fermement en place. NE serrez
PAS plus que nécessaire.
LE600A, LE600: Deux lampes LED GU10 Base 7W au maximum
L600: Deux lampes Halogen GU10 Base 50W au maximum
3. Tournez les interrupteurs à leur position Éteinte ( • ) et rétablissez l’alimentation. Testez
que la lumière et le ventilateur fonctionnent adéquatement.
4. S'il y a n'importe quel bruit de vibration, vérifiez la source et essayez de serrer les attaches,
d’ajuster la bande pour faire un raccordement ou un joint plus serré, ou vérifiez que le
clapet de collier de hotte, le clapet de mur ou le clapet de plafond s'ouvrent correctement.
SECTION 10
Operation
Contrôles
Votre hotte de cuisinière est équipée avec deux interrupteurs rotatifs dont l’un contrôle
l’éclairage et l’autre contrôle la soufflante du ventilateur d’évacuation. L’interrupteur de
l’éclairage est un interrupteur de gradateur. Le commutateur de vitesse du ventilateur a quatre
positions, Éteinte, Haute, Moyenne, et Basse (Figure 9).
SECTION 11
Maintenance
AVERTISSEMENT : ASSUREZ-VOUS QUE
L’ALIMENTATIONE EST COUPÉE AU PANNEAU DE SERVICE AVANT
D’EFFECTUER UN SERVICE SUR L’UNITÉ.
Filtres
1. Des filtres anti-graisse en aluminium sont compris avec votre unité et ils doivent être
lavés au moins une fois par mois. Les filtres vont au lave-vaisselle et doivent être lavés
avec un détergent ou savon doux.
2. Pour retirer les filtres, tirez l’onglet de la poignée vers le bas jusqu’à ce que les filtres se
dégagent de l’unité. Pour réinstaller, glissez l’onglet à l’arrière du filtre dans la fente dans
l’unité. Tout en maintenant la poignée ou le filtre, soulevez le filtre en place et relâchez la
poignée. Le filtre doit cliquer solidement en place (Figure 10).
3. Si les filtres anti-graisse deviennent endommagés, les remplacer avec les filtres anti-
graisse modèle SVGF-03 de Air King.
Figure 5
Alimentation de la résidence
Noir
Neutre (blanc)
Mise à la terre (vert ou nu)
Hotte
Noir
Neutre (blanc)
Vert
Neutre (blanc)
Onglet
Figure 10
Compartiment à câblage
Figure 7
ON
OFF
30
50
70
90
Figure 8
Réceptacle
Figure 9

www.airkinglimited.com
6727921 Rev. C 11-17 10 of 12
Installateur : Date d’installation :
Endroit de l’achat : Numéro de modèle :
GARANTIE LIMITÉE
CE QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.
COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant une (1) année de la date de
l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.
QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou
remplacera le produit entier par le même modèle ou un modèle comparable.
CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s'applique pas si le produit était endommagé ou arrête de fonctionner en raison d’un accident, d’une
mauvaise manipulation ou opération, de dommages d’expédition, d’abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre
pas les coûts d'expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d'expédition de retour de Air King après les
réparations ou le remplacement de garantie.
TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN CINQ
ANS DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN
PREMIER ET DANS AUCUN CAS AIR KING N’ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE
N’IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N'IMPORTE
QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D’AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D'ACHAT DU
PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L'EXPIRATION DE LA PÉRIODE DE GARANTIE.
Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par
conséquent, les présentes restrictions ne peuvent pas s’appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui
peuvent varier selon la province. La preuve d’achat est exigée avant qu'une réclamation de garantie ne soit acceptée.
SERVICE À LA CLIENTÈLE :
Sans frais [phone]
Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange.
Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur
l'étiquette à l'intérieur de votre produit).
Veuillez ne pas renvoyer le produit à l'endroit de l'achat.
www.airkinglimited.com
IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS
DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES
CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.
Guide de dépannage
Trouble Cause possible Solution suggérée
1. La hotte ne fonctionne pas lorsque 1a. Un fusible peut être grillé ou un disjoncteur peut être déclenché. 1a. Remplacer le fusible ou réinitialiser le disjoncteur.
l’interrupteur est à EN (ON). 1b. Le câblage n’est pas raccordé correctement. 1b. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés.
2. La hotte fonctionne, mais l’air circule plus 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour quelque obstruction dans les conduits incluant le filtre.
lentement que la normale.
3. La hotte produit un son de crécelle. 3a. Les filtres sont lâches 3a. Couper l’alimentation à l’unité. Vérifier que tous les filtres sont bien fixés.
3b. Le raccord des conduits est lâche. 3b. Couper l’alimentation de l’unité. Vérifier que tous les raccords des
conduits sont bien serrés.
3c. Le clapet est coincé. 3c. Coupez le courant à l'unité. Vérifiez que le clapet s'ouvre librement.
Remplacement des lampes
1. Pour enlever/remplacez l'ampoule, enlevez les filtres
en suivant le processus indiqué ci-dessus.
2. Trouvez le support de lampe monté sur le mur arrière
de la hotte (Figure 11).
3. Desserrez les écrous-papillons supérieurs &
inférieurs de quelques tours en tournant dans le
sens contraire des aiguilles d'une montre (desserrez
seulement, n'enlevez pas les écrous ou le support).
4. Abaissez le support de sorte que la lampe dépasse
au-dessous de la face de la hotte.
5. Enlevez la lampe en tournant légèrement dans le
sens contraire des aiguilles d'une montre et retirez de
la douille. Remplacez par une lampe GU10 Base.
6. L'installation est l'inverse du démontage.
Fusible
Pour remplacer le fusible, tournez le bouchon du fusible situé à côté du connecteur de fil dans
le sens des aiguilles d'une montre et retirez-le. Remplacez par un fusible Bussman MDA 125-
Volt, 1.5 ampères au maximum. Réinstallez le fusible de nouveau dans la hotte.
Nettoyage
AVERTISSEMENT : NE PAS UTILISER D’ESSENCE, DE
BENZÈNE, DE DILUANT, DE NETTOYEUR FORT, ETC., PUISQUE CEUX-CI PEUVENT
ENDOMMAGER LA HOTTE DE CUISINE.
1. Nettoyez votre unité de puissance avec du détergent doux, tel que du liquide pour la vaisselle,
puis séchez-le avec un chiffon doux. NE JAMAIS UTILISER D’ABRASIF OU DE POUDRE À
RÉCURER. Séchez complètement avant de restaurer l’alimentation. NE JAMAIS IMMERGER
DES PIECES ELECTRIQUES DANS L’EAU.
2. L’assemblage du ventilateur peut être passé à l’aspirateur au cas où un amas (saleté,
peluche, etc.,) se serait accumulé avec le temps. se serait accumulé avec le temps. Le
ventilateur est lubrifié en permanence et ne nécessite pas d’huilage.
RÉSIDENTS DE LA CALIFORNIE UNIQUEMENT :
AVERTISSEMENT : CE PRODUIT PEUT VOUS EXPOSER
À UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMIQUES] CONNU(S) PAR
L’ÉTAT DE LA CALIFORNIE POUR CAUSER LE CANCER.
AVERTISSEMENT : CE PRODUIT PEUT VOUS EXPOSER
À UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMIQUES] CONNU(S) PAR
L’ÉTAT DE LA CALIFORNIE POUR CAUSER LA TOXICITÉ ENVERS LES FONCTIONS
DE LA REPRODUCTION.
Figure 11
Écrou

www.airkinglimited.com
6727921 Rev. C 11-17 11 of 12
TABLEAU DES PIÈCES DE RECHANGE
# Qté. Description # de pièce de remplacement
1 1 Assemblement de collier 5S5299100
2 1 Plaque de ventilateur 5S1157002
3 1 Assemblement de clapet 5S1157003
4 2 Joint de clapet 5S1157004
5 1 Réceptacle 5S1157005
6 1 Compartiment à câblage 5S1137003
7 1 Faisceau d'alimentation d’arrivée 5S9199703
8 2 Assemblement de ventilateur 5S1140018
9 1 Interrupteur du moteur 5S1144085
10 1 Interrupteur du lampe 5S4199018
11 1 Plaque d’interrupteur 5S1142010
12 2 Bouton 5S1142011
13 2 Support de lampe GU10 5S1137702
14 2 Lampe de 7 watts LED (LE600A, LE600) 5S1999726
2Lampe de 50 watts Halogen (L600) 5S1137038
15 3 Filtre anti-graisse 5S1137041
16 1 Assemblement de fils 5S1157100
1Assemblement de fils 5S1157101
17 3 Porte-fusible 5S1999253
18 1 Fusible 5S1111054
19 1 Ensemble de réglage de la vitesse (LE600A) 5S1157102
20 1 Bouton (LE600A) 5S1420004
1
2
6
8
9
10
7
12
16 15
11
17 18
14
13
14
13
19
20
4
3
5

www.airkinglimited.com
6727921 Rev. C 11-17 12 of 12
REMARQUE
