Airam Halo Eye User manual

Airam Electric Oy Ab, Sementtitehtaankatu 6, FI-04260 Kerava, Finland, www.airam. 2023.03.02
Asennusohje | Monteringsanvisning | Mounting instructions
PF≥0.9
Ø 275
74,6
37
FI Tämä tuote sisältää energiatehok-
kuusluokan C valonlähteen.
Valaisimen saa asentaa vain sähköalan
ammattilainen. Käytä ainoastaan
syöttöjännitettä ja taajuutta joka on
merkitty valaisimeen/liitäntälaitteeseen.
Kytke virta pois päältä ennen asennusta
tai huoltoa. Tämä asennusohje
on säilytettävä ja sen on oltava
käytössä asennuksessa ja huollossa.
Tämän valaisimen valonlähde ei
ole vaihdettavissa. Kun valonlähde
rikkoutuu, koko valaisin on poistettava
käytöstä.
SE Denna produkt innehåller en ljuskälla
med energieffektivitetsklass C.
Vi rekommenderar att installationen görs
av en behörig elektriker. Använd endast
driftspänning och frekvens som är märkt
på armaturen/förkopplingsdonet. Bryt
stömmen före installation eller service.
Denna monteringsanvisning bör sparas
och nnas tillgänglig vid installation eller
framtida service. Ljuskällan till denna
armatur kan inte bytas ut. När ljuskällan
når sin livslängd ska hela armaturen
bytas ut.
EN This product contains a light source
of energy efciency class C.
Only a professional electrician is
allowed to do the installation. Use only
rated voltage and frequency as marked
in the xture/driver. Switch off the
current before installation or service.
This mounting instruction must be kept
available during installation and for
future maintenance. The light source of
this luminaire is not replaceable; when
the light source reaches its end of life the
whole luminaire shall be replaced.

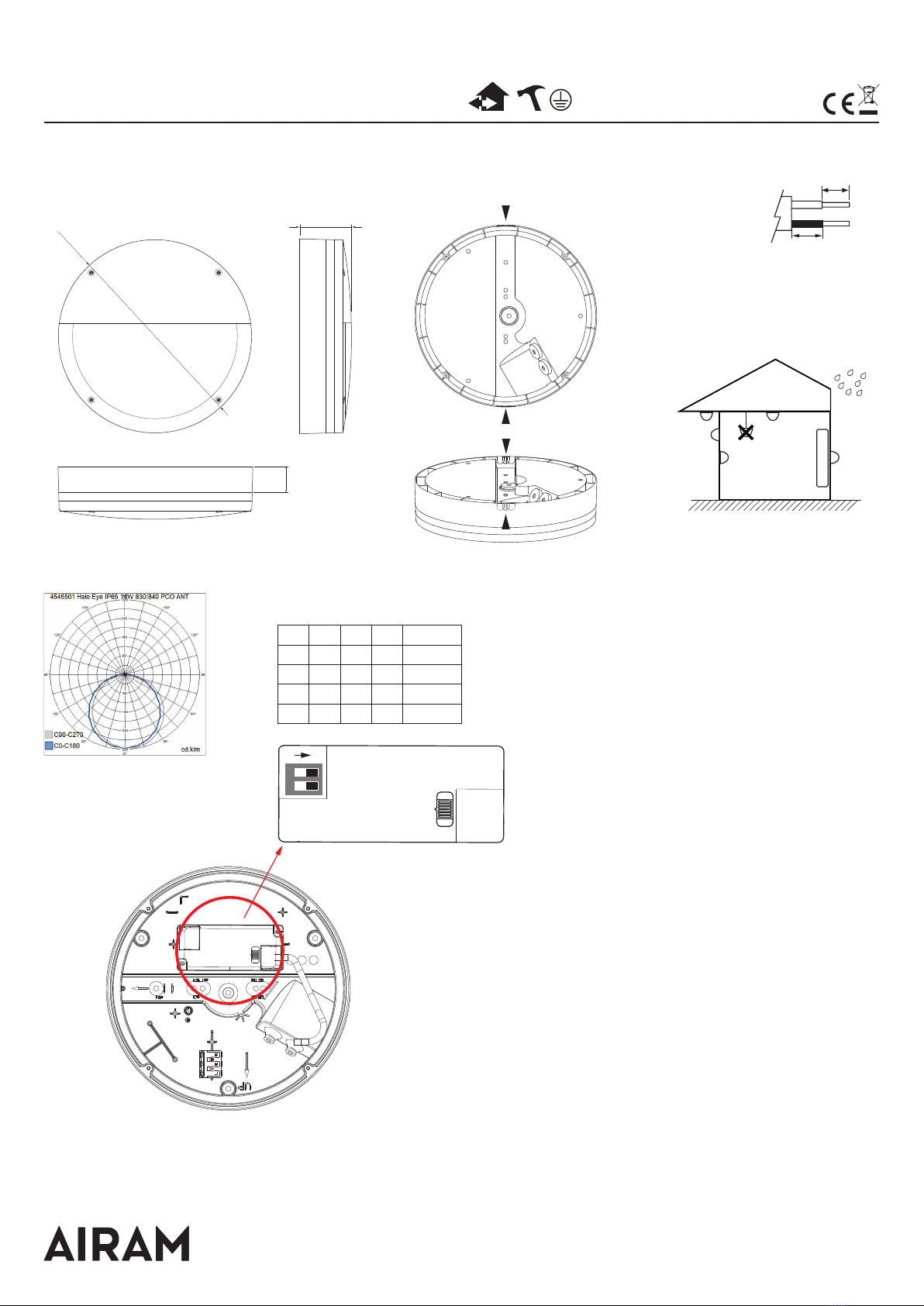

Halo Eye
Seinävalaisin | Väggarmatur | Wall luminaire
-30 … 25 °C -o-
3 x 2,5 -o- 5 x 2,5
IP65 DALI-2
IK10
220–240V 50/60 Hz
20 mm
8~10 mm
3000K
4000K
1 2
ON
CCT
3000K
4000K
WmA 1 2 lm
8150 – – 600
9200 ON –750
12 300 –ON 1000
14 350 ON ON 110 0

Airam Electric Oy Ab, Sementtitehtaankatu 6, FI-04260 Kerava, Finland, www.airam. 2023.03.02
Asennusohje | Monteringsanvisning | Mounting instructions
PF≥0.9
Halo Eye
220–240V 50/60 Hz
Seinävalaisin | Väggarmatur | Wall luminaire
-30 … 25 °C -o-
3 x 2,5 -o- 5 x 2,5
IP65 DALI-2
IK10
195.7
195.7
194.2
➊ ➋
➌
x 3
x 3
1:2
x 3
➍
5a
5b
5a Connection of LEDs / 5b Position of diffuser
➎
max 2 Nm
TR20
➏

Airam Electric Oy Ab, Sementtitehtaankatu 6, FI-04260 Kerava, Finland, www.airam. 2023.03.02
Asennusohje | Monteringsanvisning | Mounting instructions
PF≥0.9
Halo Eye
220–240V 50/60 Hz
Seinävalaisin | Väggarmatur | Wall luminaire
-30 … 25 °C -o-
3 x 2,5 -o- 5 x 2,5
IP65 DALI-2
IK10
E = Maadoituksen jatkaminen / päättyminen
E = Anslutning / avslutning av jordningsledning
E = Continuity / termination of earth wires
-+ N L
DA
+
DA
-
E
DALI-2
Dali
Suorapainikeohjaus 230V | Tryckknapps 230V | Pushbutton control 230V
Push Dim synkronointi:
Pidä painonappia painettuna
alhaalla 15 s ajan.
Push Dim synkronisering:
Håll knappen nedtryckt i 15 sekunder.
Push Dim synchronisation:
Press the push button for 15 seconds.
