AirLive Live-800G User manual

Quick Setup Guide
English ●●●
Deutsch ●●●
Česky ●●●
Русский ●●●
Português ●●●
Slovensky ●●●
Español ●●●
11
Live-800
G
Gigabit Ethernet Switch
9
5
7
1
3
13

1
1
Gigabit Ethernret Switch
Live
-
800G English
English

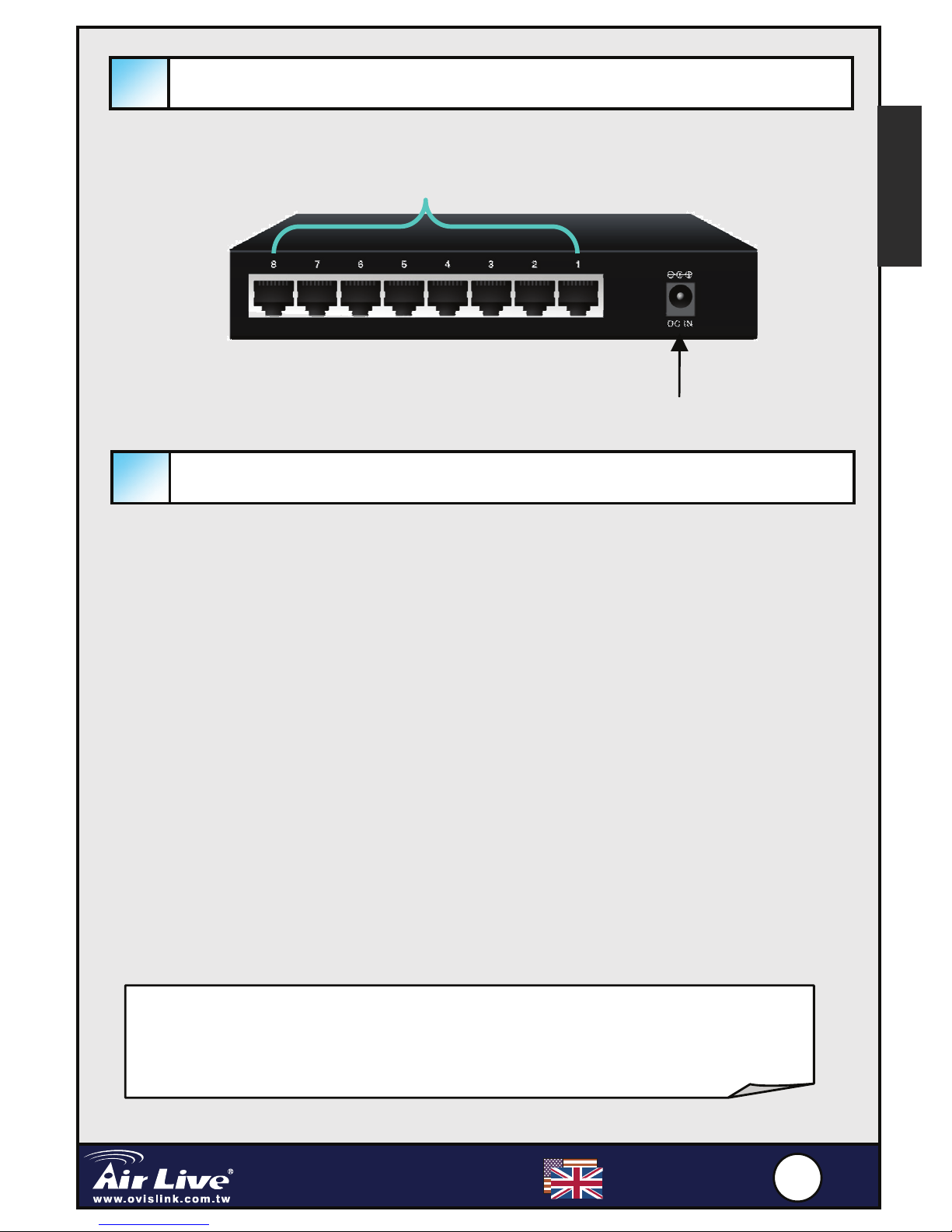

Port Layout
Power Connector
Station Ports
(10/100/1000Mbps)
Installation Steps
1
1. . Remove the switch and accessories from the package
2
2. . Connect power to the switch, make sure “Power” LED is on.
3
3. . Connect devices to the switch:

 Connect PCs, router, print servers, AP, or other network devices to the
station ports.

 Connect Server with Gigabit card or another Gigabit switch to the
Station Port

 Use Cat.5E Ethernet cable(4 full pair) or better.

 Check whether the “Link/Act” light is on. If not, please make sure the
other device or the PC’s power is on

 Please do not form a network loop, refer to the “Connectivity Rules”
section for details.

 The maximum cabling distance is 100 meter
4
4. . Please refer to the user’s manual in the CD for detail instructions.
The switch features Auto-MDI/MDI-X function. It allows users to
use straight-thru cable for all type of connections.
The switch can auto-detect between 100 and 1000Mbps
connection.

2
2
Gigabit Ethernret Switch
Live
-
800G English
English

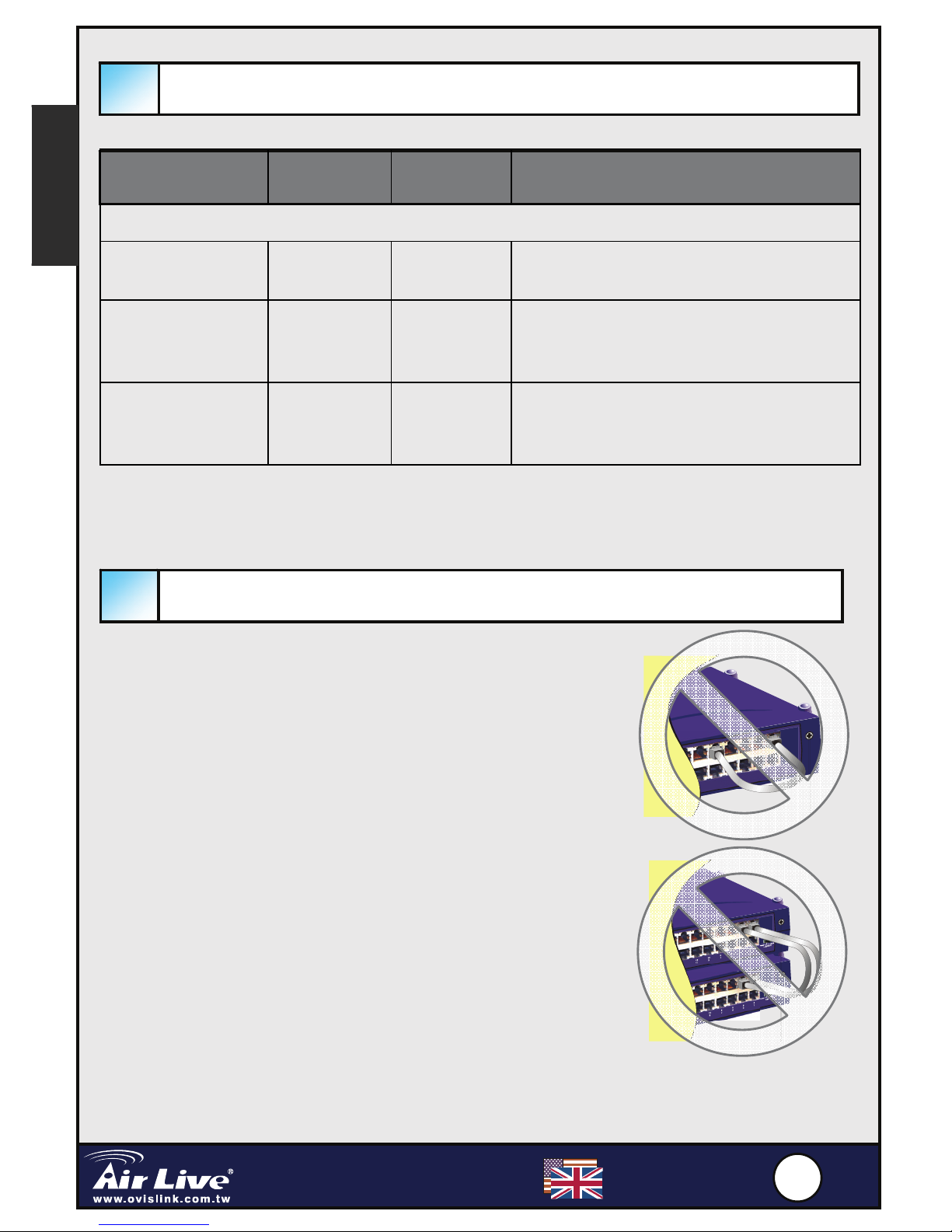

LED & Cabling Rules
Connectivity Rules

 Please avoid forming a network loop (see the
diagram on the right) when connecting the cables.
A network loop can cause the network to shutdown..

 The maximum cable distance is 100 meter

 Always check the LED lights for trouble shooting

 Computers and network devices must be in the
same IP subnet in order to see each other. For
example, 198.168.0.1 can not see 192.192.1.1 for
Class C subnet. You can find out the computer’s IP
address by typing “IPCONFIG” in WinNT/2000/XP’s
command line. For Win9x, run “WINIPCFG”.

 Avoid operating device in 10Mbps full duplex mode
if the device does not have auto-negotiation
function.
LED
indicator Color Status Meaning
All Models
Power ●Green ON
OFF
Power ON
Power OFF
Link/Act ●Green ON
Blinking
OFF
Connection is made
Transmitting/Receiving
No connection is made
100/1000Mbps ●Orange
●Green
ON
ON
100Mbps
1000Mbps

3
3
Gigabit Ethernret Switch
Live
-
800G Deutsch
Port-Belegung
De Schakelaar van de macht
Station Ports
(10/100/1000Mbps)
Installationsschritte
1
1. . Nehmen Sie bitte den Switch und das Zubehör aus der Verpackung
2
2. . Verbinden Sie den Switch mit der Stromversorgung und stellen Sie sicher,
dass die “Power”-LED leuchtet..
3
3. . Verbinden Sie die Geräte mit dem Switch:

 Verbinden Sie PCs, Router, Printserver, APs oder andere
Netzwerkgeräte mit den Ports..

 Verbinden Sie Server mit Gigabit-Netzwerkkarte oder andere
Gigabit-Switches mit de Ports

 Verwenden Sie Ethernetkabel gemäß Cat.5E oder besser.

 Prüfen Sie, ob die “Link/Act”-LED leuchtet. Falls nicht, stellen Sie bitte
sicher, dass das Gerät auf der Gegenseite eingeschaltet ist.Please do
not form a network loop, refer to the “Connectivity Rules” section for
details.

 Die maximale Kabellänge beträgt 100 Meter
4
4. . Eine detaillierte Anleitung finden Sie im Benutzerhandbuch auf der
beiliegenden CD.
Dieser Switch ist mit Auto-MDI/MDI-X ausgestattet. Somit können
Sie für sämtliche Verbindungen normal durchkontaktiertes Kabel
benutzen. Die Übertragungsrate der Gegenstelle (100 Mbps oder
1000 Mbps wird automatisch erkannt).
Deutsch

4
4
Gigabit Ethernret Switch
Live
-
800G Deutsch
LED Anzeigen
Regeln für die Verbindung

 Bitte vermeiden Sie es Netzwerkschleifen beim
Verbinden der Kabel zu bilden (siehe Diagramm auf
der rechten Seite). Eine Netzwerkschleife kann das
Netzwerk zum Erliegen bringen...

 Die maximale Kabellänge beträgt 100 Meter.

 Achten Sie bei der Suche nach Fehlerquellen immer
auf die LED-Anzeigen.

 Um sich gegenseitig zu sehen müssen sich
Computer und Netzwerkgeräte im gleichen
IP-Subnetz befinden. Zum Beispiel können sich in
einem Subnetz der Klasse C die Geräte mit den IPs
198.168.0.1 und 192.192.1.1 nicht gegenseitig
sehen. Die IP-Adresse Ihres PCs können Sie unter
WinNT/2000/XP durch die Eingabe
von “IPCONFIG” in der Kommandozeile
herausfinden. Unter Win9x geben Sie hierzu bitte
“WINIPCFG” ein.

 Vermeiden Sie den Betrieb im
10-Mbps-Vollduplexmodus falls die Gegenstelle
keine Auto-Negotiation unterstützt.
LED Farbe Status Bedeutung
Für alle Modelle
Power ●Green An
Aus
Eingeschaltet
Ausgeschaltet
Verbindung/
Aktivität
●Green An
Blinkend
Aus
Es besteht eine Verbindung
Senden/Empfangen
Es besteht keine Verbindung
100/1000Mbps ●Orange
●Green
An
An
100Mbps
1000Mbps
Deutsch

5
5
Gigabit Ethernret Switch
Live
-
800G Czech
Popis portů
Instalační kroky
Porty (10/100/1000Mbps)
Instalační kroky
1
1. . Vybalte switch a příslušenství z krabice
2
2. . Připojte switch k napájení, rozsvití se LED Power.
3
3. . Připojte do switche zařízení::

 Připojte PC, routery, tiskové servery, AP atd..

 Připojte server s gigabitoovu kartou nebo další gigabitový switch do
příslušných portů

 Použijte síťový kabel Cat.5E nebo vyšší třídy

 Zkontrolujte zda svítí LED “Link/Act”, pokud ne, zkontrolujte, zda jsou
připojená zařízení pod napětím

 Maximální vzdálenost kabelu je 100 metrů.
Switch má funkci Auto-MDI/MDI-X, takže nevyžaduje křížené
kabely. Switch má automatickou detekci 100/1000Mbps připojení..
Česky

6
6
Gigabit Ethernret Switch
Live
-
800G Czech

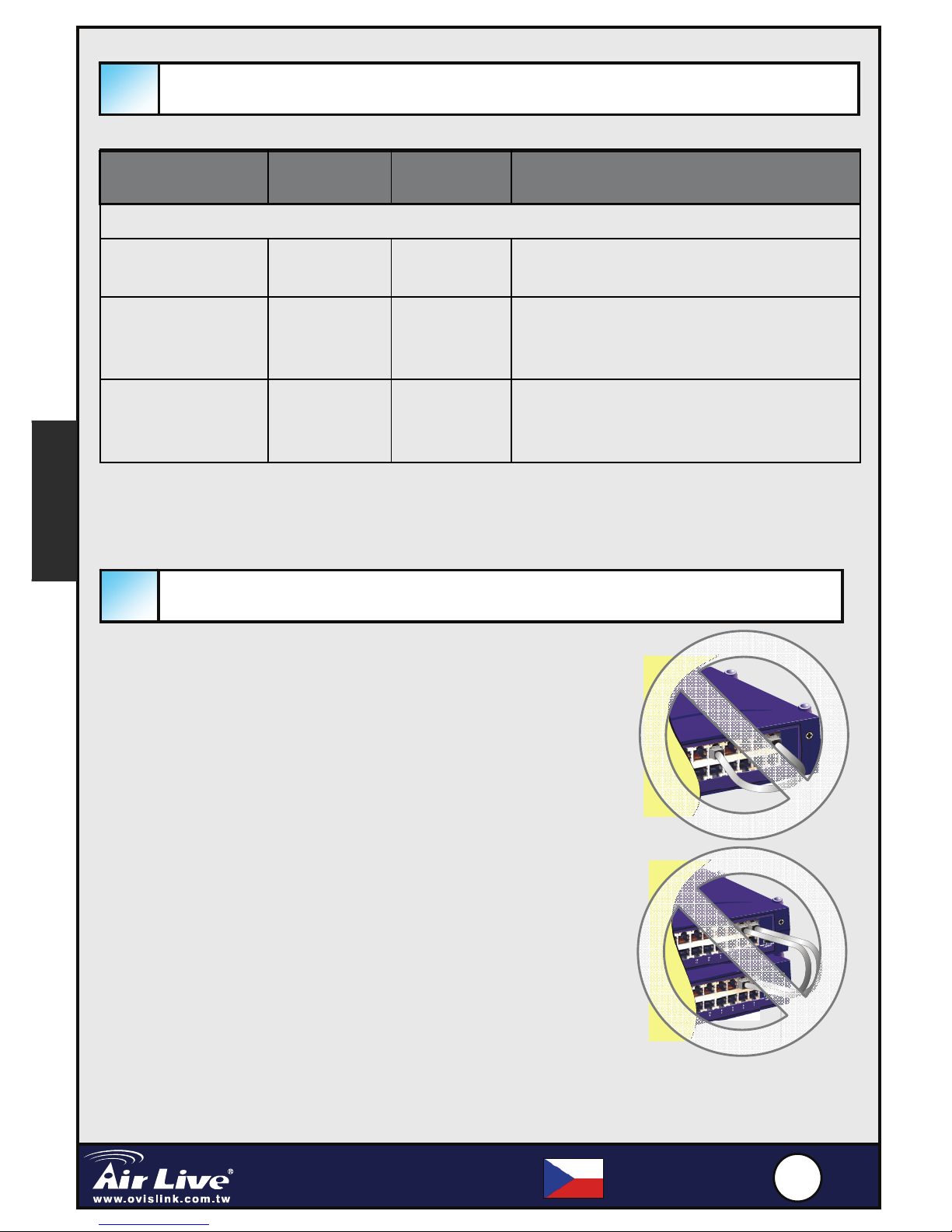

LED Diody & Kabeláž
Pravidla zapojení

 Vyvarujte se prosím vytváření síťových smyček
(zobazeno na diagramu vpravo) při zapojování
kabeláže...

 Maximální délka kabelu je 100 metrů

 Při potížích vždy kontrolujte LED diody

 PC a síťová zařízení musí být ve stejné podsíti. IP
adresy zařízení v síti zjistíte zadáním příkazu
IPCONFIG v příkazovém řádku. Ve Win9x zadejte
“WINIPCFG”.

 Vyhněte se provozování módu 10Mbps full duplex,
pokud zařízení v něm provozovaní nepodporuje
funkce auto-negotation.
LED indikace Barva Stav Význam
Všechny modely
Power ●Zelená ON
OFF
Power ON
Power OFF
Link/Act ●Zelená ON
Bliká
OFF
Připojeno
Přijímá/odesílá data
Nepřipojeno
100/1000Mbps ●
Oranžová
●Zelená
ON
ON
100Mbps
1000Mbps
Česky

7
7
Gigabit Ethernret Switch
Live
-
800G Russian

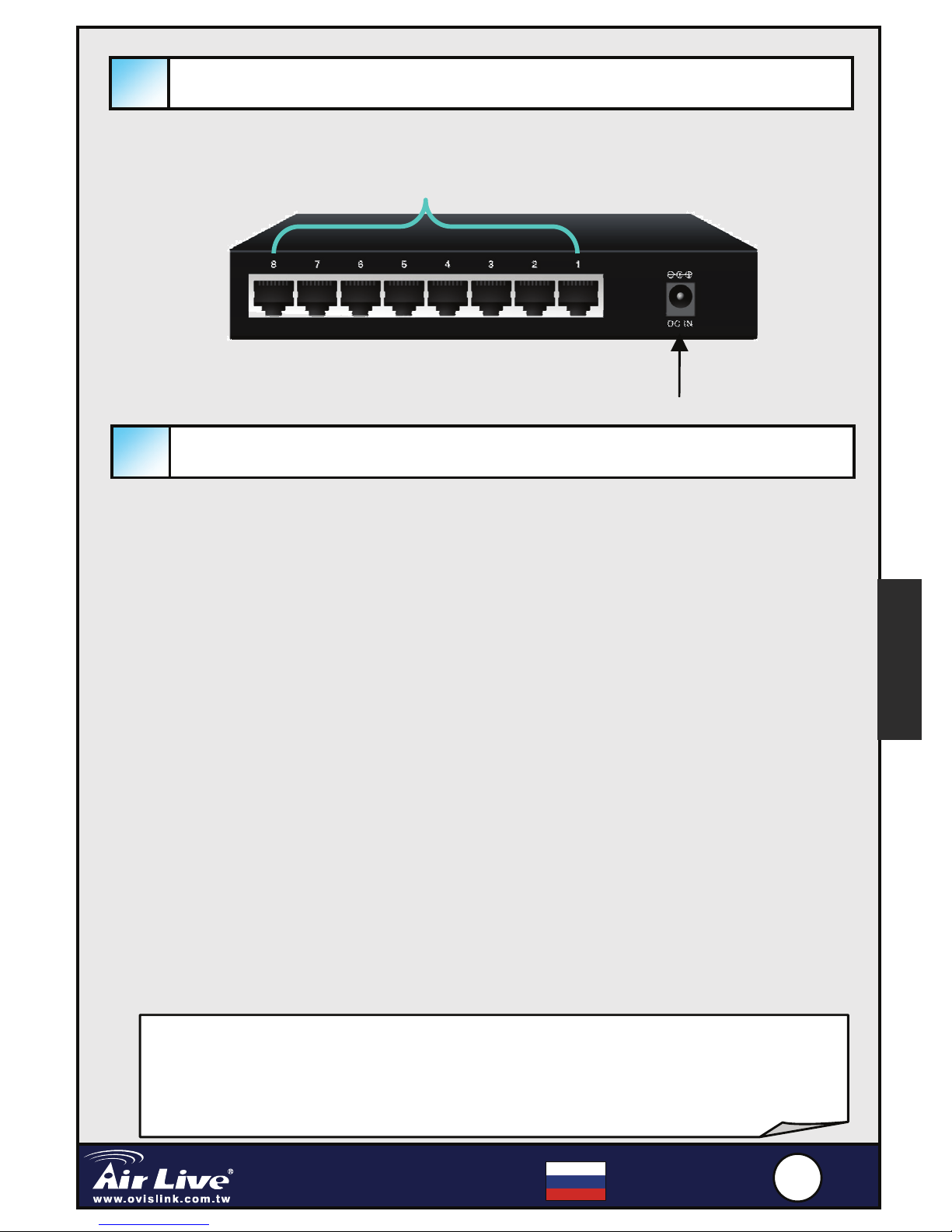

Схема расположения портов
Установка инастройка
Сетевые порты
(
1
0/
1
00/
1
000
М
б
ит
/с
)
Установка инастройка
1
1. . Выньте свич иприлагающиеся аксессуары из упаковки
2
2. . Подключите ксвичу питание иубедитесь втом, что индикатор «Power»
горит.
3
3. . Подключите устройства ксвичу:

 Компьютеры, принт-серверы, точки доступа идругие сетевые
устройства должны быть подключены ксетевым портам..

 Сервер ссетевой картой 1 Гбит или другой гигабитный свич
должен быть подключён ксетевому порту.

 Для подключения используйте шнуры Ethernet категории 5E (4
полных пары) или лучше.

 Удостоверьтесь втом, что индикатор “Link/Act” горит. Если нет –
проверьте, что сетевые устройства включены

 Пожалуйста, не создавайте сетевые кольца (за дополнительной
информацией вы можете обратиться ксоответствующему
разделу руководства).

 Максимальная длина одного шнура между двумя устройствами не
должна превышать 100 м
4
4. . Прочтите руководство пользователя на прилагаемом компакт-диске,
чтобы получить все необходимые инструкции.
Всвиче имеется функция Auto-MDI/MDI-X. Она позволяет
использовать один шнур для разных типов соединения.
Свич автоматически определит, на какой скорости (100 Мбит/с
или 1 Гбит/с) осуществлять передачу данных.
Русский

8
8
Gigabit Ethernret Switch
Live
-
800G Russian
Индикаторы иправила
Правила построения сети

 Избегайте создания сетевых колец (см. схему). С
подобными кольцами сеть не будет работать..

 Максимальная длина одного сегмента сети – 100
м.

 При поиске неисправностей всегда проверяйте
состояние индикаторов

 Компьютеры исетевые устройства должны состоять
водной подсети, чтобы иметь возможность
соединяться друг сдругом. Например, компьютер,
имеющий статичный IP-адрес 198.168.0.1, не видит
компьютер садресом 192.192.1.1 вподсети класса
C. Вы можете определить IP-адрес компьютера с
помощью команды “IPCONFIG”, набрав её в
командной строке операционной системы Windows
NT, 2000 или XP. Если увас ОС семейства Windows
9*, воспользуйтесь командой “WINIPCFG.

 Избегайте работы устройства врежиме 10
Мбит/сfull duplex, если оно не поддерживает
функцию автовыбора скорости соединения.
Индикатор Цвет Состояние Описание
Все модели
Power ●
зелёный
горит
не горит
Есть питание.
Питание отсутствует.
Link/Act ●
зелёный
горит
мигает
не горит
Есть соединение.
Передача данных.
Нет соединения.
100/1000Mbps ●оранж.
●
зелёный
горит
горит
100 Мбит/м
1 Гбит/с
Русский

9
9
Gigabit Ethernret Switch
Live
-
800G Português
Disposição das portas
Procedimentos de
Portas Station
(10/100/1000Mbps)
Procedimentos de Instalação
1
1. . Retire o switch e os acessórios da embalagem
2
2. . Ligue o switch à corrente, certifique-se que o LED “Power” está aceso
3
3. . Ligue os dispositivos ao switch:

 Ligue PCs, router, servidor de impressão ou outros dispositivos de
rede às portas Station;.

 Ligue um Servidor com cartão Gigabit ou outro switch Gigabit à porta
Station;

 Use cabo Ethernet de Categoria 5E (4 pares) ou superior;.

 Verifique se a luz “Link/Act” está acesa. Se não, certifique-se que
outro dispositivo ou a corrente do PC está ligada;

 Não crie uma rede Loop, consulte a secção “Regras de
Conectividade” para mais detalhes;.

 A distância máxima de cabo é de 100 metros.
4
4. . Consulte o manual de utilizador no CD para mais instruções.
O switch possui a função de Auto-MDI/MDI-X. Permite aos utilizadores
usar cabo straigh-thru para todos os tipos de ligações..
.
Português

1
10 0
Gigabit Ethernret Switch
Live
-
800G Português

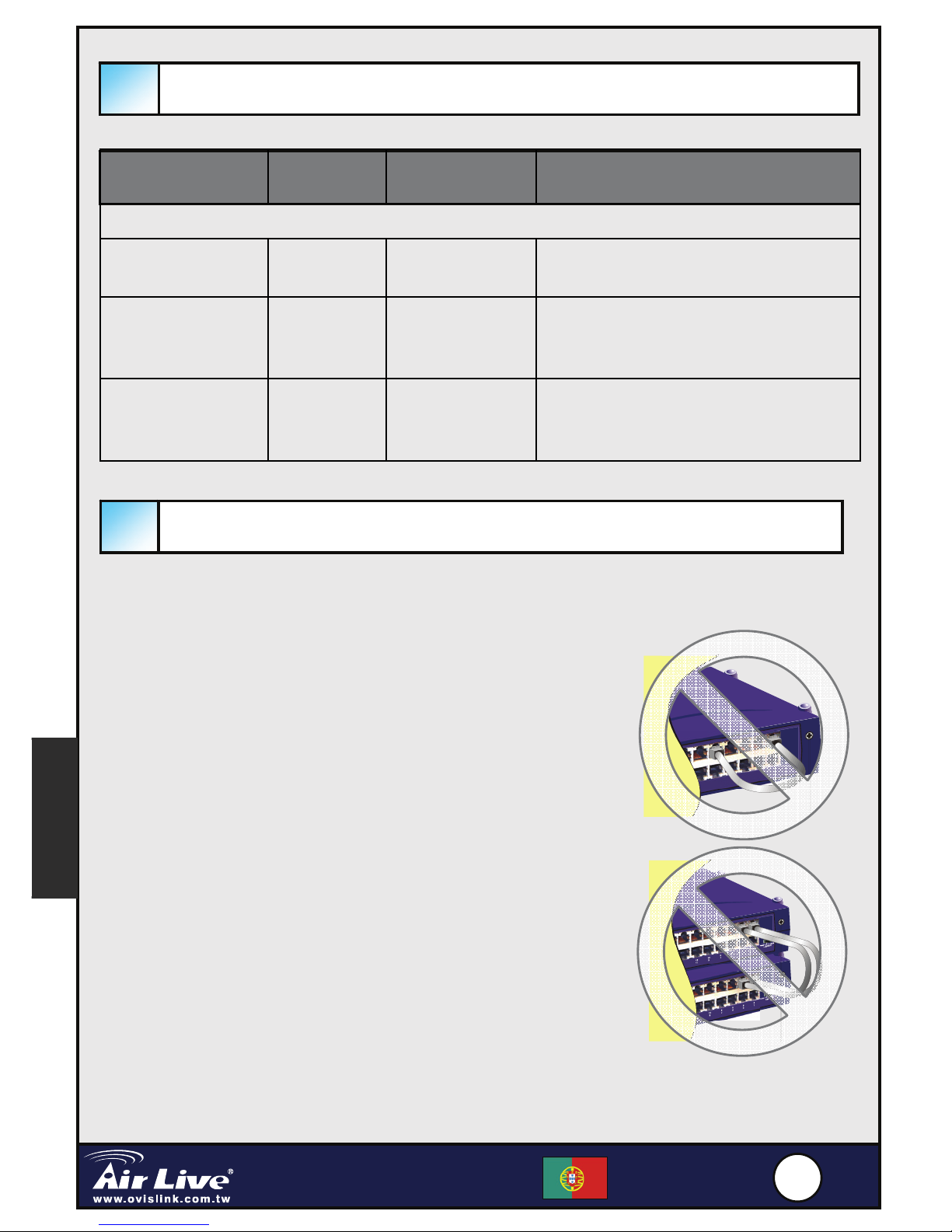

LED & Regras de Cablagem
Regras de Conectividade

 Evite formar uma rede Loop (ver o diagrama à
direita) quando ligar os cabos. Uma rede loop pode
causar a quebra da mesma..

 A distância máxima de cabo é de 100 metros.

 Verifique sempre as luzes LED para despistagem
de quaisquer irregularidades

 Computadores e dispositivos de rede devem
encontrar-se na mesma subnet IP para que se
possam visualizar mutuamente. Por exemplo:
198.168.0.1 não consegue visualizar 192.192.1.1
para a subnet Class C. Pode saber o endereço IP
do seu PC escrevendo “IPCONFIG” na linha de
comando do WinNT/2000/XP. Para Win9x, corra o
“WINIPCFG”.

 Evite utilizar um dispositivo em modo 10Mbps full
duplex se este não possuir a função
Auto-Negociação.
Indicador
LED Cor Status Significado
Todos os Modelos
Power Verde ON/OFF Corrente ligada.
Corrente desligada
Link/Act Verde ON
Piscar
OFF
Ligação efectuada/A
transmitir
Receber/Ligação nula
100/1000Mbps ●Laranja
●Verde
ON
ON
100Mbps
1000Mbps
Português

1
11 1
Gigabit Ethernret Switch
Live
-

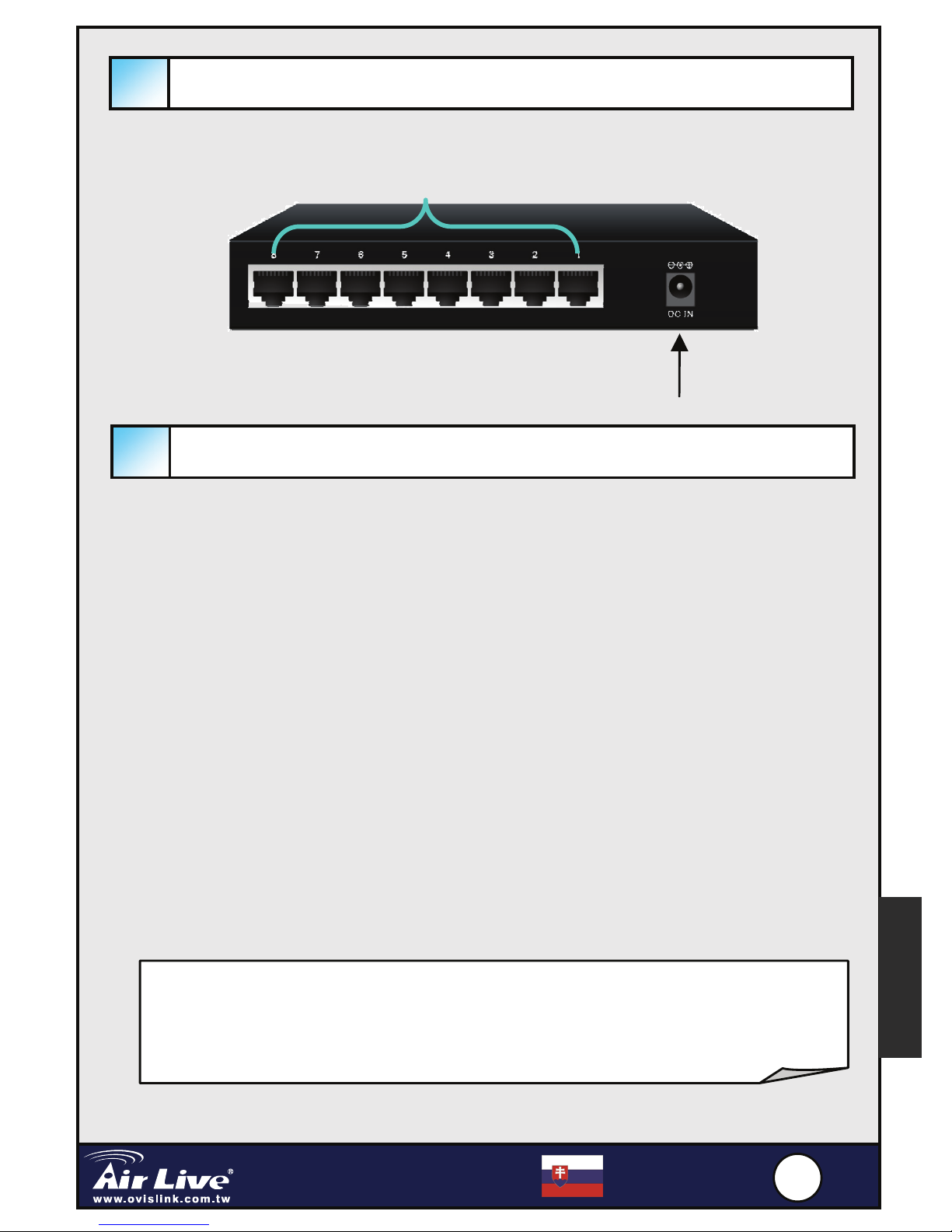

800G Slovensky
Zostava portov
Procedimentos de
Porty pre stanice
(10/100/1000Mbps)
Inštalačné pokyny
1
1. . Vyberte prepínača príšlušenstvo zo škatule
2
2. . Pripojte napájanie a skontrolute či sa rozsvietila dióda s označením “Power”.
3
3. . Pripojene zariadení k switchu:

 Počítač, router, tlačové servery či bezdrôtotové prístupové body
pripojte k portom pre stanice.;.

 Server s gigabitovou sieťovou kartou či iný gigabitový switch pripojte
tiež do portu pre stanice;

 Použite eternetový kábel kategórie 5E (so štyrmi pármi vodičov) alebo
lepší;.

 Skontrolujte či svieti dióda “Link/Act”. Ak ne, skontrolujte či je
zariadenie pripojené správne a či je zapnuté;

 Prosím nevytvárajte sieťový okruh. Pre získanie ďalších informácií si
prečítajte sekciu “Pravidlá zapájania;.

 Maximálna dĺžka eternetového kábla môže byť100 metrov.
4
4. . Ak chcete získaťviac informácií, prečítajte si návod na používane, ktorý sa
nachádza na CD.
Vďaka funkcii Auto-MDI/MDI-X môže používateľpoužiťpriamy kábel pre
ktorýkoľvek typ pripojenia.
Prepínačautomaticky deteguje rýchlosť100 alebo 1000 Mb/s...
.
Slovensky

1
12 2
Gigabit Ethernret Switch
Live
-
800G Slovensky
Pravidlá zapájania a popis LED
Pravidlá zapájania

 Prosím nevytvorte v sieti okruh (viďgraf napravo).
Prípadné vytvorenie okruhu by viedlo k pádu celej
siete..

 Maximálna dĺžka kábla je 100 metrov.

 V prípade problémov najprv skontrolujte stav LED

 Ak počítače a ďalšie zariadenia budú maťnavzájom
komunkovať, musia byťv rovnakej podsieti
Napríklad v prípade voľby triedy C (typická situáca),
PC s adresou 198.168.0.1 nebudú môcť
komunikovaťs počítačmi s IP 192.192.1.1.
Aktuálnu adresu IP môžete zistiťvo Windows
NT/2000/XP po spustení príkazu “IPCONFIG”. Pre
Win9x, je to príkaz “WINIPCFG”.

 Nepripájajte zariadenia s rýchlosťou 10 Mb/s v
prípade, že nie sú vybavené funkciou automatickej
detekcie rýchlosti.
LED Farba
Stav Popis
Všetky modely
Power ●Zelená Zap.
Vyp.
Zariadenie je zapnuté
Zariadenie je vypnuté
Link/Act ●Zelená Zap.
Bliká
Vyp.
Nadviazané spojenie
Odosielane/Prijímanie dát
Nenadviazané spojenie
100/1000Mbps ●
Oranžová
●Zelená
Zap.
Zap.
100Mb/s
1000Mb/s
Slovensky

1
13 3
Gigabit Ethernret Switch
Live
-
800G Español
Esquema de puertos
conectador de energía
Puertos (10/100/1000Mbps)
Instalación
1
1. . Retirar el switch y los accesorios de la caja
2
2. . Conecte el SW a la electricidad, asegúrese que el led “Power” se encienda.
3
3. . Conecte los equipos al Switch:

 Conecte los equipos de la red en los puertos del SW, PCs, routers,
print servers, APs.;.

 Conecte el Servidor en la placa Gigabit u otro Switch Gigabit;

 Utilice cable UTP Cat. 5E (con los 4 pares) o mejor;.

 Asegúrese que la luz “Link/Act” este encendida. Si no, por favor
asegúrese de que los dispositivos estén encendidos.;

 Por favor no haga un loop en la red, diríjase a la sección “Reglas de
Conectividad” para mas detalles;.

 Maximálna dĺžka eternetového kábla môže byť100 metrov.
4
4. . A Por favor diríjasela manual del usuario en el CD para mayores detalles.
La caracteristica de la función Auto-MDI/MDI-X. Permite utilizar cualquier
tipo de cable para la conexión. El Switch puede auto detectar la
conexión entre 100 y 1000Mbps.
Español

1
14 4
Gigabit Ethernret Switch
Live
-
800G Español
Pravidlá zapájania a popis LED
Regalas de Conectividad

 Por favor evitar la formación de loops (ver el
diagrama a la derecha) cuando se conecta los
cables. Un loop en la red puede causar la caída de
la red..

 La máxima distancia del cableado no debe ser
mayor a 100 metros.

 Siempre revise los LEDs para saber si hay
problemas

 A Siempre revise los LEDs para saber si hay
problemas

 Las computadoras y los equipos de red deben estar
en la misma subnet para verse entre si. Por ejemplo
la dirección IP 198.168.0.1 no puede ver a la
dirección IP 193.192.1.1clase C. Ud. Puede
encontrar todas las direcciones IP de sus
computadoras colocando en la linea de comando
“IPCONFIG” en los sistemas operativos
WinNT/2000/XP’s Para Win9x, coloque
“WINIPCFG”.

 Evite operar al dispositivo en 10Mbps en el modo
full duplex, si el dispositivo no tiene la función de
auto negociación..
Indicador de
LEDS Color Estado Significado
Todos los modelos
Power ●Verde ON
OFF
Power encendido
Power apagado
Link/Act ●verde ON
parpadear
OFF
Hay conexión
Transmitiendo
/Recibiendo
No hay conexión
100/1000Mbps ●Naranja
●Verde
ON
ON
100Mbps
1000Mbps
Español
