AirLive WN-5000R User manual

Quick Setup Guide
WN
-
5000R
802.11n Wireless Router
English ●●●
Polski ●●●
Español ●●●
Deutsch ●●●
Česky ●●●
Русский ●●●
Português ●●●
日本語 ●●●
Slovensky ●●●
46
24
35
1
13
67
78
88
57

1
1
802.11n Wireless Router
W
N
-
5000R English
Declaration of Conformity
We, Manufacturer/Importer
OvisLink Corp.
5F., NO.6, Lane 130, Min-Chuan Rd.,
Hsin-Tien City, Taipei County, Taiwan
Declare that the product
802.11n Wireless Router
WN-5000R
is in conformity with
In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive
Clause Description
■ EN 300 328 V1.7.1 Electromagnetic compatibility and Radio spectrum Matters (ERM);
(2006-05) Wideband transmission equipment operating in the 2.4GHz ISM band
And using spread spectrum modulation techniques; Part 1：technical
Characteristics and test conditions Part2：Harmonized EN covering
Essential requirements under article 3.2 of the R&TTE Directive
■ EN 301 489-1 V1.5.1 Electromagnetic compatibility and Radio spectrum Matters (ERM);
(2004-11) Electromagnetic compatibility(EMC) standard for radio equipment and
■ EN 301 489-17 V1.2.1 Services; Part 17：Specific conditions for wideband data and
(2002-08) HIPERLAN equipment
■ EN 50371:2002 Generic standard to demonstrate the compliance of low power
Electronic and electrical apparatus with the basic restrictions related
to human exposure to electromagnetic field (10MHz – 300GHz)
-General public
■ EN 60950-1:2001 Safety for information technology equipment including electrical
business equipment
■ CE marking
Manufacturer/Importer
Signature： ______________
Name ： Albert Yeh____
Position/ Title : Vice President
Date： 2007/5/9_____
English

2
2
802.11n Wireless Router
W
N
-
5000R English
Note on the FCC standard
This equipment has been tested and found to comply with the limits for a
Class B digital device pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interferences
when the equipment is operating in a commercial area. This equipment
generates, uses and may radiate radio frequency energy, and if not installed
in accordance with the user guide, may cause interference in the
transmission of radio communications. If operating in a residential area, it is
probable this equipment will cause harmful interference, in which case the
user will be required to try to correct this interference using his own means.
Note on CE Marking
This is a Class B product. In a residential area this product may cause radio
interference, in which case the user can be required to take the appropriate
measures. OvisLink Corp. hereby declares that WN-5000R meets the basic
requisites of directive 99/05/CE, and is therefore liable for the accuracy of
these data: OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Warranties
This product has undergone various quality controls to ensure proper
operation.
This product is covered by a two-year warranty for countries inside European
Union. For other countries, the warranty period is one year only. In the
event of any manufacturing fault or breakdown, it will be repair by OvisLink
Corp. Please contact your supplier for details on the procedure to follow.
This warranty shall not be applicable in the event of damage caused by
improper use of the product, accidents, faulty handling or manipulation nor
any future incompatibility with third party products.
English

3
3
802.11n Wireless Router
W
N
-
5000R English
Basic Information
Default Setting:
IP Address: 192.168.2.1
Subnet Mask: 255.255.255.0
Login: airlive
Password: airlive
Wireless Model SSID: airlive
Channel: 11

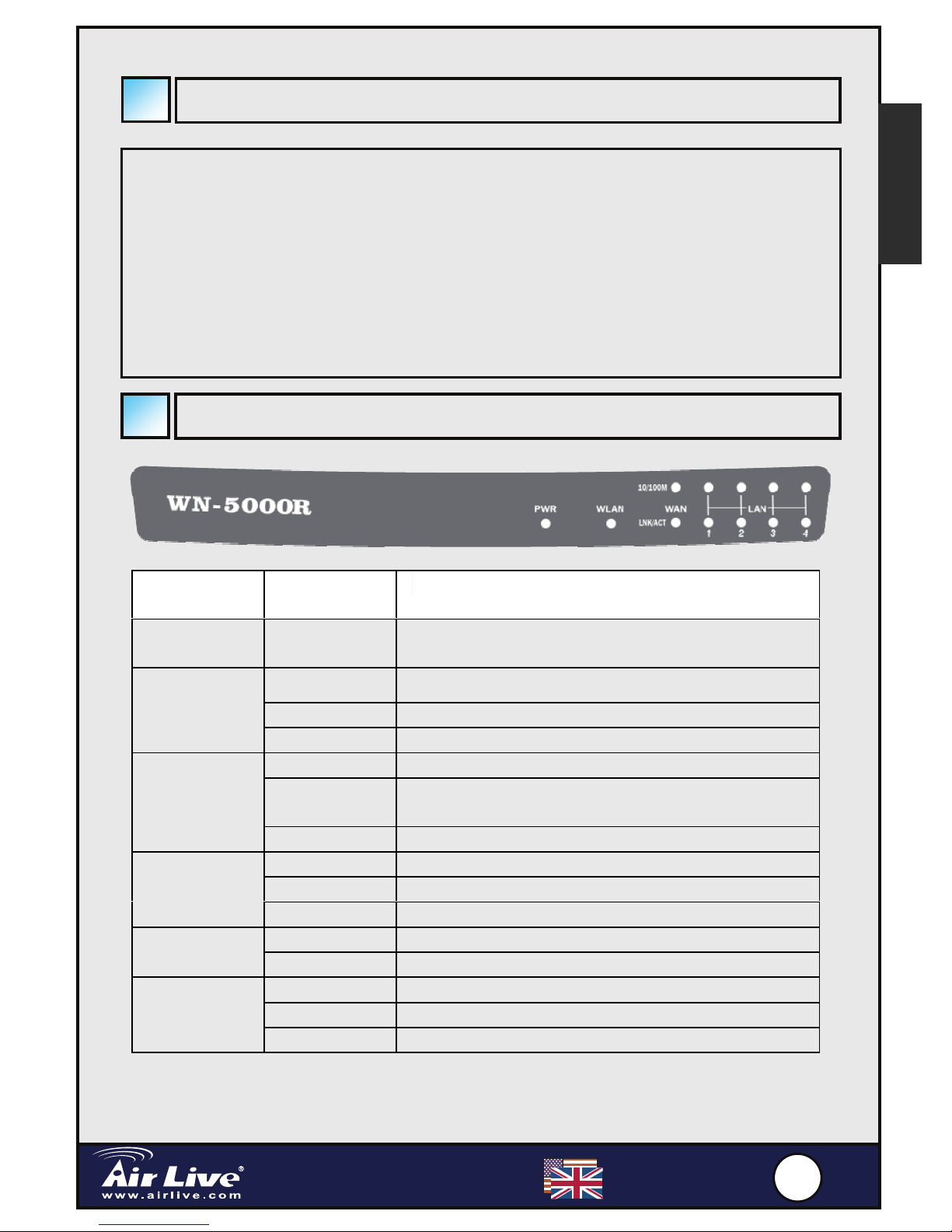

LED Indicators
LED Name Light
Status
Description
PWR ON Router is switched on and correctly
powered
On Wireless network is switched on
Off Wireless network is switched off
WLAN
Flashing Wireless LAN activity (transferring data)
On WAN port (Internet) is running at 100Mbps
Off WAN port (Internet) is running at
10Mbps
WAN
10/100M Flashing WAN activity (transferring data)
On WAN port is connected
Off WAN port is not connected
WAN
LNK/ACT Flashing WAN activity (transferring data)
On LAN port is running at 100MbpsLAN
10/100M Off LAN port is running at 10Mbps
On LAN port is connected
Off LAN port is not connected
LAN
LNK/ACT Flashing LAN activity (transferring data)
English

4
4
802.11n Wireless Router
W
N
-
5000R English

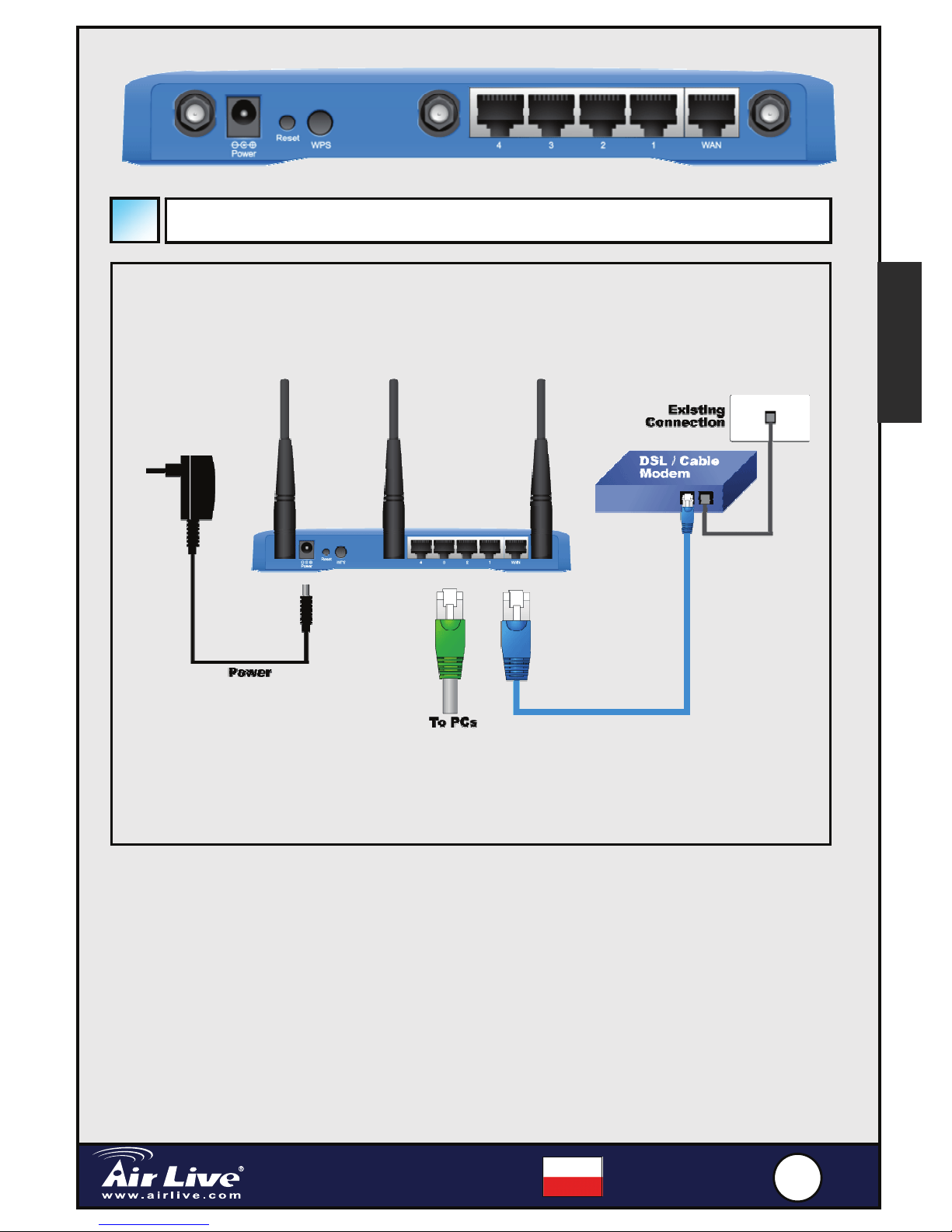

Hardware Installation
1. Setup LAN connection: connect an Ethernet cable from your
computer’s Ethernet port to one of the LAN ports of this product.
2. Setup WAN connection with your router: connect the network
cable from your cable (xDSL) modem to the WAN port of this product.
English

5
5
802.11n Wireless Router
W
N
-
5000R English
Installation Steps
1. Please install your network cards first before the Router.
2. Connect the power, Lan cable and Wan cable to the back.
3. Use your wireless card to do a site survey, the default SSID is
“airlive” and Channel is “11”.
4. If you need to change router configuration, please follow the
procedure below:
zThe Router default IP address is 192.168.2.1 Please make
sure your computer IP is in the same subnet as the router
(i.e. 192.168.2.X)
zOpen the web browser and enter 192.168.2.1 When asked
for the Login and Password, just type airlive for login name
and airlive for Password.
Wireless Mode Setting
This page include all primary and major parameters for the wireless mode
setting. Any parameter change will cause the device to reboot for the new
setting to take effect.
Wireless Modes: AP,AP Bridge-Point to Point,
AP Bridge-Point to Multi-Point,and AP Bridge-WDS
The default mode is set to AP. You can change it to another mode.
English

6
6
802.11n Wireless Router
W
N
-
5000R English
The Settings for Wireless function are as follows:
1. ESSID: airlive
2. Channel: The factory setting is channel 11
3. Band: Please select the radio band from one of following options:
2.4 GHz (B)-2.4GHz band, only allows 802.11b wireless
network client to connect this router (maximum transfer
rate 11Mbps).
2.4 GHz (N)-2.4GHz band, only allows 802.11n wireless
network client to connect this router (maximum transfer
rate 300Mbps).
2.4 GHz (B+G)-2.4GHz band, only allows 802.11b and 802.11g
wireless network client to connect this router (maximum
transfer rate 11Mbps for 802.11b clients, and maximum
54Mbps for 802.11g clients).
2.4 GHz (G)-2.4GHz band, only allows 802.11g wireless
network client to connect this router (maximum transfer
rate 54Mbps).
AP Mode
English

7
7
802.11n Wireless Router
W
N
-
5000R English

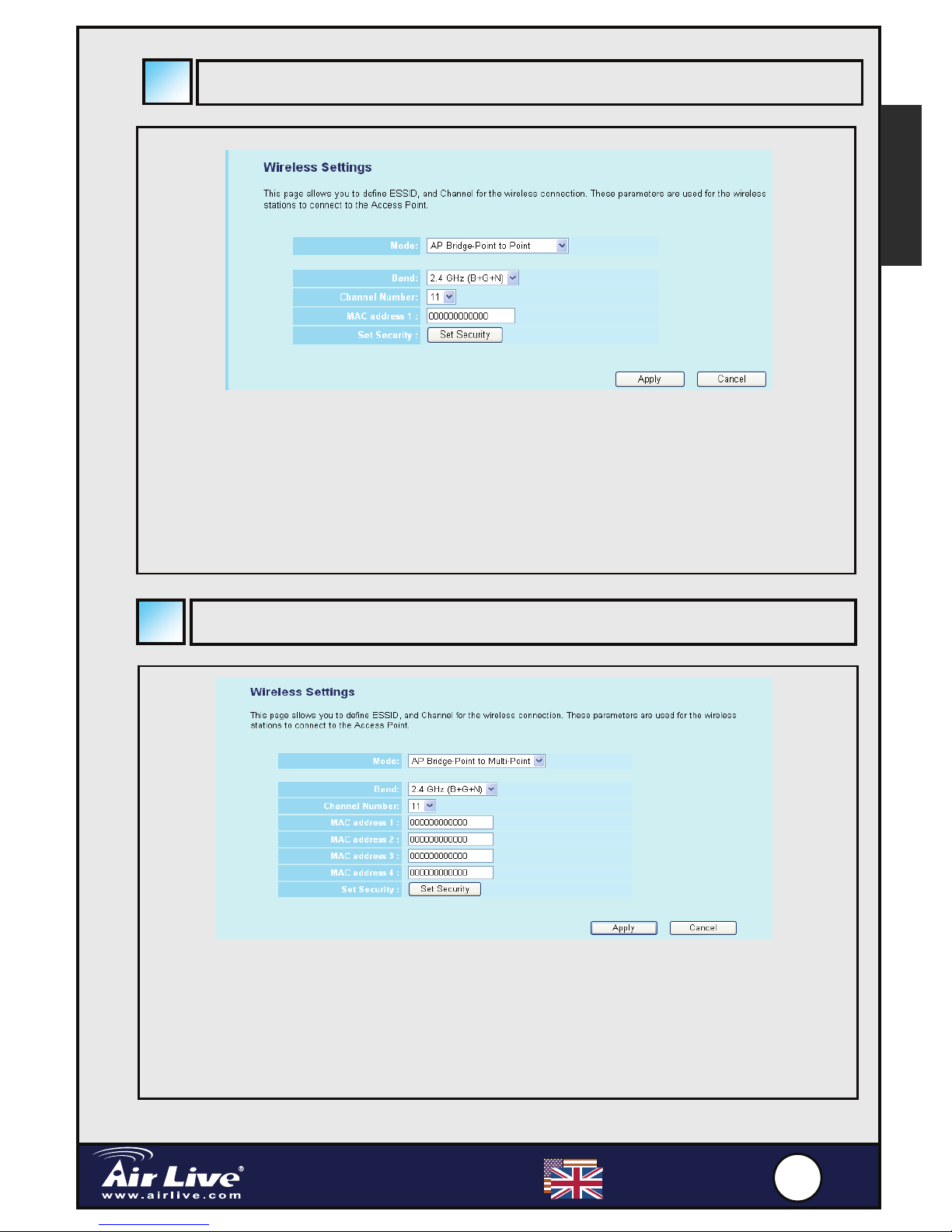

AP Bridge Point to Point
In the AP bridge point to point mode, you can connect your wireless router
with another, to combine two access points and expand the scope of
wireless network, and all clients (wired only – AP will not accept wireless
clients in this mode) of two wireless routers will think they’re on the same
physical network. This function is very convenient when you need to
connect two networks between two buildings.
AP Bridge Point to Muti Point
In the AP bridge point to multi point mode, you can connect your wireless
router with another, to combine few of access points and expand the scope
of wireless network, and all clients of four wireless routers will think they’re
on the same physical network. This function is very convenient when you
need to connect few networks between buildings.
English

8
8
802.11n Wireless Router
W
N
-
5000R English
AP Bridge – WDS
In this mode, you can expand the scope of network by combining up to four
other access points together, and every access point can still accept
wireless clients.
English

9
9
802.11n Wireless Router
W
N
-
5000R English
Setting Up TCP IP
1. Click Start →Settings →Control Panel.
2. Double-click the Network and Dial-up Connections.
3. Right Click the Local Area Connection and select Properties.
4. Select Internet Protocol (TCP/IP) and click Properties.
5. Select Obtain an IP address automatically and DNS server
address automatically. Then, click OK.
English

1
10 0
802.11n Wireless Router
W
N
-
5000R English

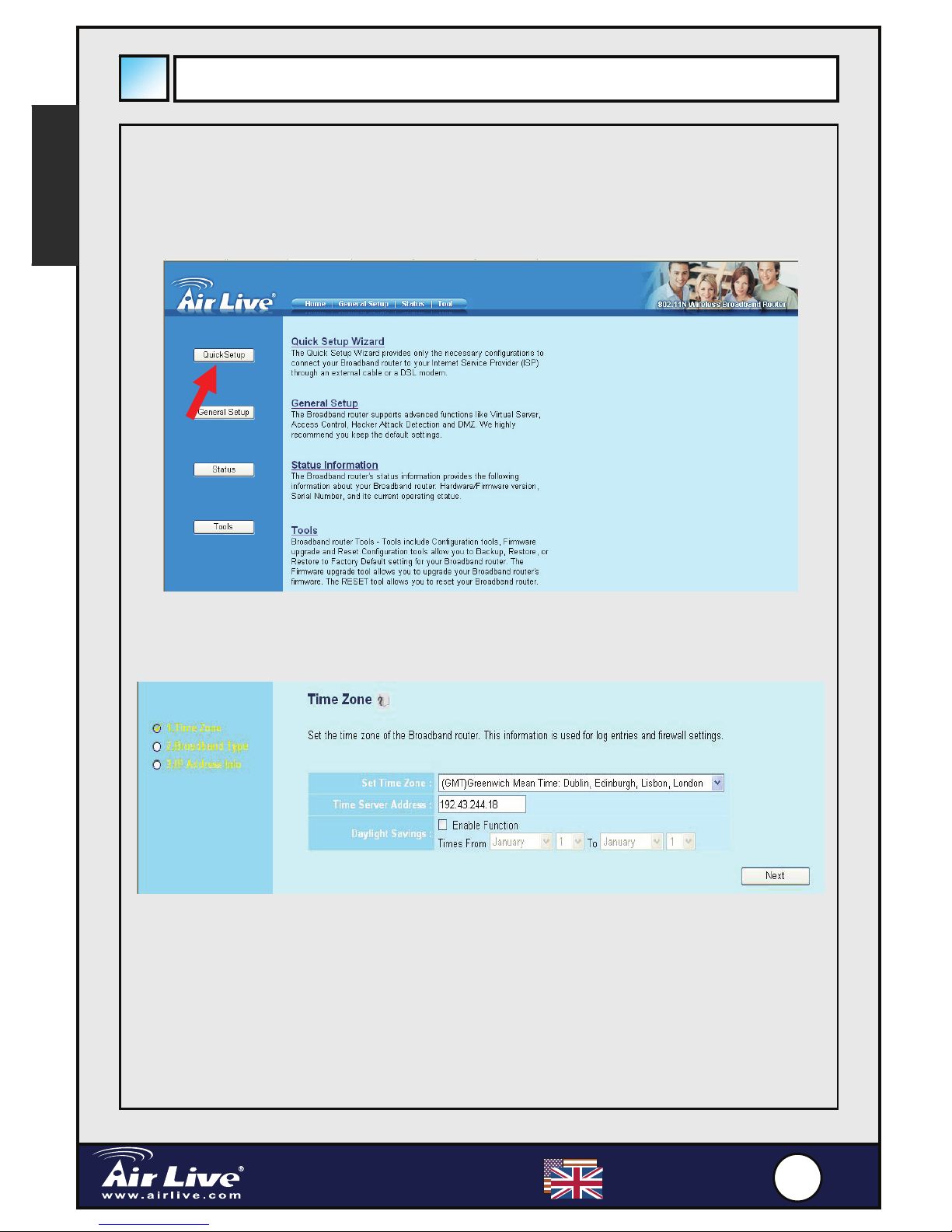

Quick Setup Wizard
2. Press the Quick Setup button and follow the instructions on screen to
setup the Internet connection.
1. Open your browser. Then type this product’s IP address (for
example: http://192.168.2.1) in the Location/Address field of your
browser. And type your ID airlive password airlive login to your
device.
HERE!
3. Select time zone of the area where you live, then click ‘Next’.
English

1
11 1
802.11n Wireless Router
W
N
-
5000R English

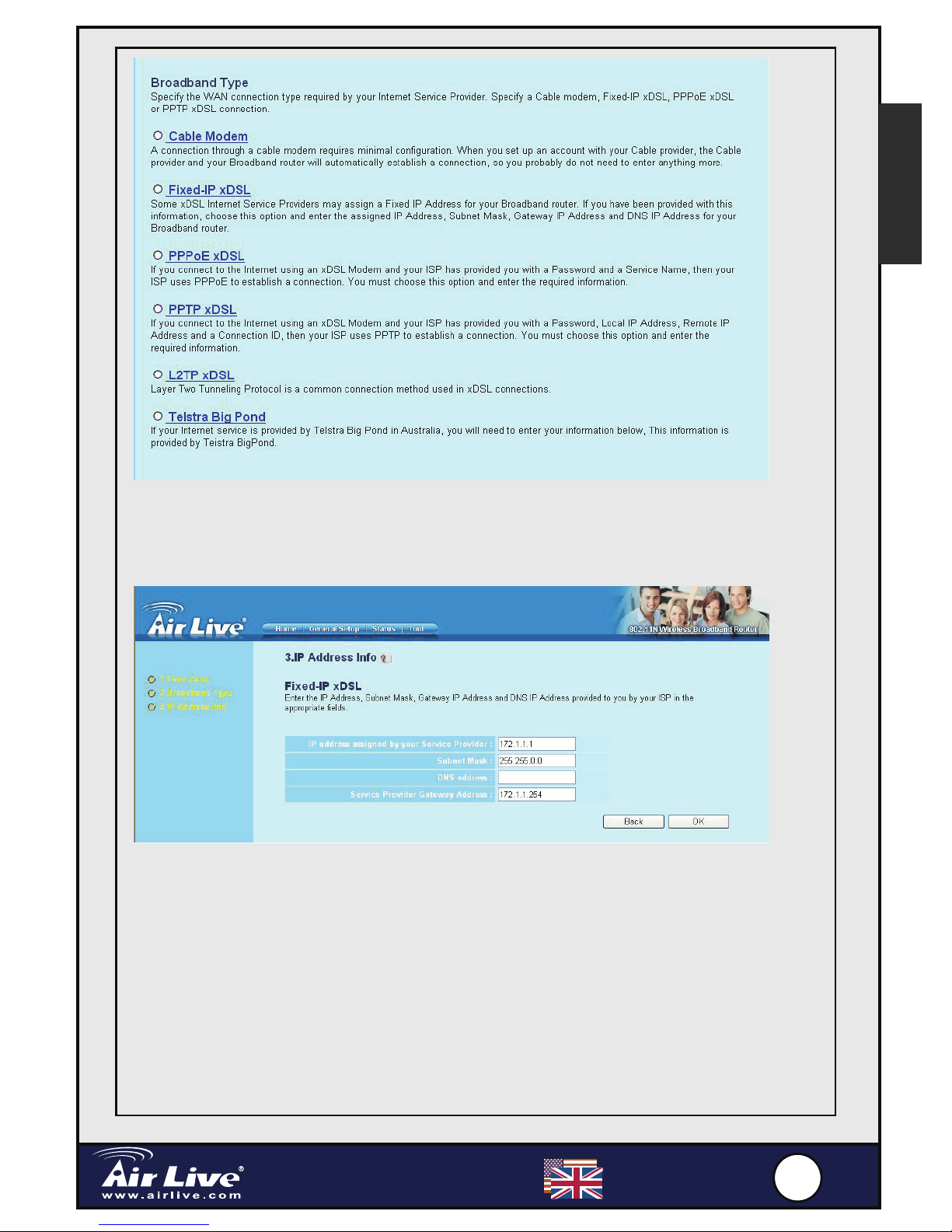

4. Select a broadband type of the Internet connection you’re using, then
click ‘Next’.
5. Please input the Internet connection parameters, you should use the
value provided by your Internet service provider.
Click ‘OK’ when you finish.
English

1
12 2
802.11n Wireless Router
W
N
-
5000R English
6. Click Apply to save the setting.
MEMO
English

1
13 3
802.11n Wireless Router
W
N
-
5000R Polski
Ostrzeżenie FCC
Ten produkt zostałprzetestowany i uzyskałpotwierdzenie zgodności z
rozporządzeniami na temat urządzeńcyfrowych należących do Klasy B
(Class B), według części 15 RegułFCC. Ograniczenia te zostały
zaprojektowane w celu zapewnienia uzasadnionej ochrony przed
szkodliwymi interferencjami, które mogąpowstaćpodczas użytkowania
produktu w środowisku miejskim. Urządzenie wytwarza, używa i może
promieniowaćenergięw postaci fal radiowych, o ile nie zostało zainstalowane
i nie jest używane zgodnie z podręcznikiem użytkownika. Może wtedy
spowodowaćpowstanie szkodliwych interferencji i zakłócaćłączność
radiową. Jeśli używanie tego produktu w terenie zamieszkałym spowoduje
szkodliwe interferencje, użytkownik może spotkaćsięz wymaganiem
usunięcia tych interferencji na własny koszt.
Ostrzeżenie CE
To urządzenie Klasy B (Class B). W środowisku zabudowanym może ono
spowodowaćpowstanie szkodliwych interferencji radiowych. W takim
przypadku obowiązkiem jego użytkownika jest wykonanie odpowiednich
poprawek w celu wyeliminowania problemu. OvisLink Corp. niniejszym
oświadcza, że urządzenie WN-5000R spełnia podstawowe wymagania
dyrektywy 99/05/CE. Podaje teżswoje dokładne dane:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Gwarancje
Niniejszy produkt przeszedłszczegółowąkontrolęjakości, która
zweryfikowała jego właściwe działanie. Urządzenie objęte jest dwuletnią
gwarancjąna terenie wszystkich krajów Unii Europejskiej. W innych krajach
okres gwarancji wynosi jeden rok. W przypadku jakichkolwiek uszkodzeńlub
błędów producenta, będzie naprawione na koszt OvisLink Corp. Prosimy o
kontakt ze sprzedawcąw celu uzyskania dokładnych informacji o przebiegu
procedury gwarancyjnej. Gwarancja nie obejmuje uszkodzeń
spowodowanych przez niewłaściwe użytkowanie produktu, wypadków
losowych, a także błędów spowodowanych samodzielnąpróbązmian
parametrów produktu oraz niekompatybilności z urządzeniami innych
producentów.
.
Polski

1
14 4
802.11n Wireless Router
W
N
-
5000R Polski

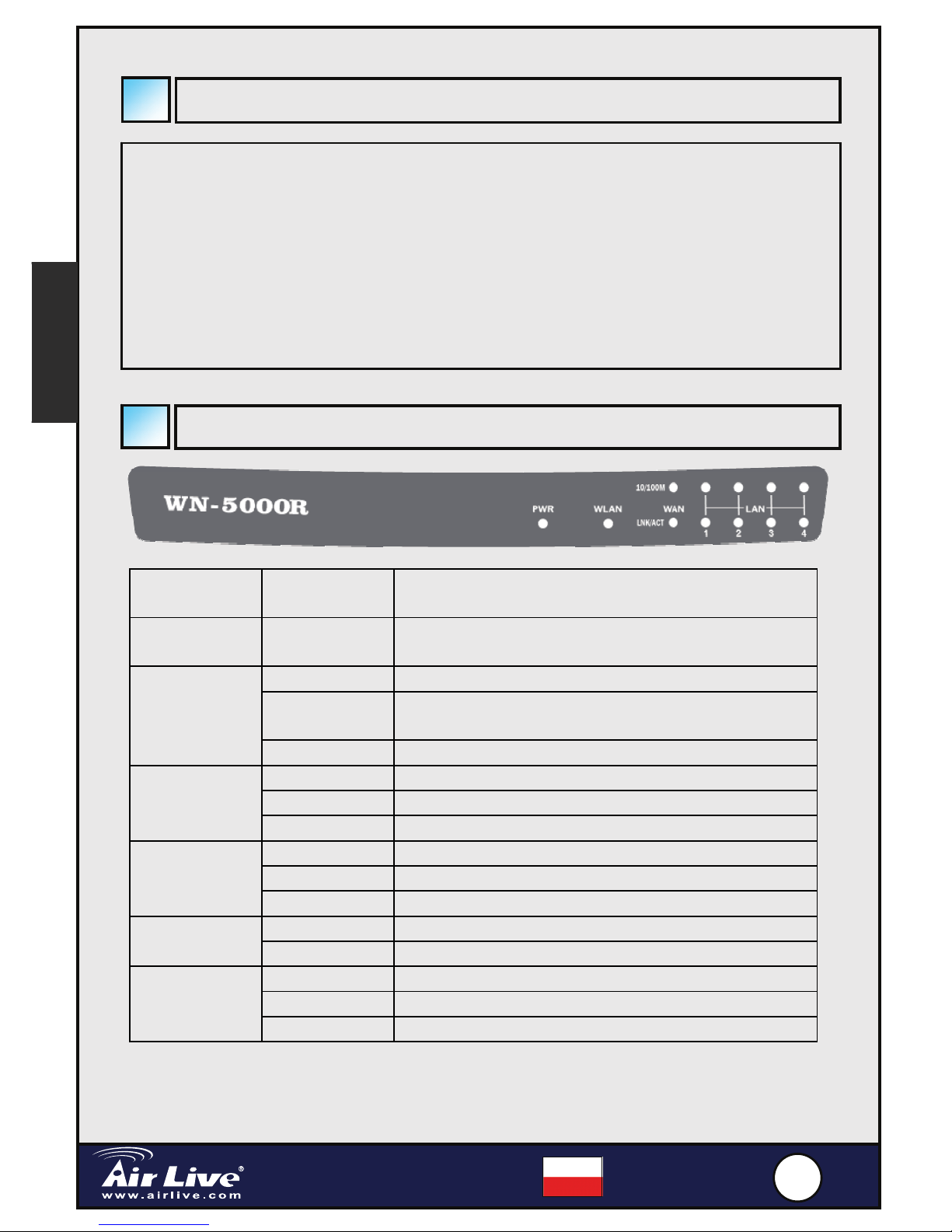

Domyślne ustawienia:
Adres IP: 192.168.2.1
Maska podsieci: 255.255.255.0
Login: airlive
Hasło: airlive
Model SSID: airlive
Kanał: 11
Wzkaźniki LED
Nazwa
diody LED
Status Znaczenie
PWR Świeci Ruter jest włączony, zasilanie prawidłowo
podłączone
WLAN
Świeci Włączony tryb połączeńbezprzewodowych
Nie świeci Wyłączony tryb połączeń
bezprzewodowych
Mruga Trwa bezprzewodowe przesyłanie danych
WAN
10/100M
Świeci Port WAN (Internet) działa przy 100 Mb/s
Nie świeci Port WAN (Internet) działa przy 10 Mb/s
Mruga Aktywność portu WAN (transfer danych)
WAN
LNK/ACT
Świeci Port WAN jest podłączony
Nie świeci Port WAN nie jest podłączony
Mruga Aktywność portu WAN (transfer danych)
LAN
10/100M
Świeci Port LAN działa przy 100 Mb/s
Nie świeci Port LAN działa przy 10 Mb/s
LAN
LNK/ACT
Świeci Port LAN jest podłączony
Nie świeci Port LAN nie jest podłączony
Mruga Aktywność portu LAN (transfer danych)
Polski
Podstawowe informacje

1
15 5
802.11n Wireless Router
W
N
-
5000R Polski
1. Ustanawianie połączenia LAN: podłącz kabel Ethernet ze złącza
sieciowego komputera do jednego z portów LAN tego urządzenia.
2. Ustanawianie połączenia WAN przy pomocy rutera: podłącz
kabel sieciowy z twojego modemu sieciowego (xDSL) do portu
WAN tego urządzenia.
Instalacja sprzętu
Polski

1
16 6
802.11n Wireless Router
W
N
-
5000R Polski
Etapy instalacji
1. Przed instalacjąrutera zainstaluj w komputerze kartęsieciową.
2. Podłącz zasilanie, a następnie kable LAN i WAN z tyłu urządzenia.
3. Za pomocąbezprzewodowej karty sieciowej wykryj dostępne sieci;
domyślny SSID to „airlive”, a kanał„11”.
4. W razie potrzeby zmiany konfiguracji rutera, należy postępować
zgodnie z poniższąinstrukcją:
zDomyślny adres IP rutera to 192.168.2.1 Upewnij się, że
adres IP twojego komputera należy do tej samej podsieci
co ruter (np. 192.168.2.X)
zOtwórz przeglądarkęinternetowąi wpisz 192.168.2.1 Po
wystąpieniu żądania loginu (nazwy użytkownika) i hasła
wpisz airlive jako login i airlive jako hasło.
Ta strona zawiera wszystkie najważniejsze parametry wymagane podczas
konfiguracji połączeńbezprzewodowych. Aby wprowadzone ustawienia
zaczęły funkcjonować, zmiana każdego z parametrów powinna zakończyć
sięponownym uruchomieniem urządzenia.
Tryby pracy bezprzewodowej: AP (punkt dostępowy),AP Mostek-Punkt
do punktu, AP Mostek-Punkt do wielu punktów oraz
AP Mostek-WDS
Domyślnie urządzenie ustawione jest w tryb punktu dostępowego AP.
Można go zmienićna dowolny inny tryb.
Polski
Wireless Mode Setting

1
17 7
802.11n Wireless Router
W
N
-
5000R Polski
Ustawienia wymagane dla trybu bezprzewodowego:
1. ESSID: airlive
2. Kanał: Fabrycznie ustawiony jest kanał11
3. Zakres: Należy wybraćzakres połączeńbezprzewodowych z
następujących opcji:
Zakres 2,4 GHz (B)-2,4 GHz pozwala tylko na podłączenie
urządzeńklienckich w standardzie 802.11b (maksymalny
transfer 11 Mb/s).
Zakres 2,4 GHz (N)-2,4 GHz pozwala tylko na podłączenie
urządzeńklienckich w standardzie 802.11n (maksymalny
transfer 300 Mb/s).
Zakres 2,4 GHz (B+G)-2,4 GHz band, pozwala na podłączenie
urządzeńklienckich w standardzie 802.11b lub 802.11g
(maksymalny transfer 11 Mb/s dla urządzeń802.11b lub 54
Mb/s dla urządzeń802.11g).
Zakres 2,4 GHz (G)-2,4 GHz pozwala tylko na podłączenie
urządzeńklienckich w standardzie 802.11g (maksymalny
transfer 54 Mb/s).
Tryb punktu dostępowego AP
Polski

1
18 8
802.11n Wireless Router
W
N
-
5000R Polski
Mostek AP punkt do punktu
W ten AP wypełnićlukępunkt wobec punkt tryb , możesz łączyćtwój bez
drutu maszyna do wiercenia w ziemi rezygnowaćinny , wobec połączyć
dwa dostęp punkty i rozszerzaćten zakres od bez drutu kapitałwłaścicieli ,
i wszystko klienci ( odrutowany tylko ŁľV AP wola nie uznawaćbez drutu
klienci w ten tryb ) od dwa bez drutu maszyna do wiercenia w ziemi wola
pomyślećsąod ten sam fizyczny kapitałwłaścicieli. Ten funkcja jest
bardzo wygodny podczas ty potrzebowaćwobec łączyćdwa kapitał
właścicieli pomiędzy dwa budynki.
Mostek AP punkt do wielu punktów
W ten AP wypełnićlukępunkt wobec wielo- punkt tryb , możesz łączyć
twój bez drutu maszyna do wiercenia w ziemi rezygnowaćinny , wobec
połączyćmało od dostęp punkty i rozszerzaćten zakres od bez drutu
kapitałwłaścicieli , i wszystko klienci od cztery bez drutu maszyna do
wiercenia w ziemi wola pomyślećoni od ten sam fizyczny kapitał
właścicieli. Ten funkcja jest bardzo wygodny podczas ty potrzebować
wobec łączyćmało kapitałwłaścicieli pomiędzy budynki.
Polski

1
19 9
802.11n Wireless Router
W
N
-
5000R Polski
Mostek AP – WDS
W tym trybie można rozszerzyćzasięg sieci poprzez połączenie do
czterech punktów dostępowych, przy czym każdy z nich może nadal
udzielaćdostępu klientom bezprzewodowym.
Polski
