AirLive WL-5470POE User manual

54Mbps PoE Multi-Fu
AirLive WL-5470POE
nction Wireless AP

Table of Contents
List of Languages
WL-5470POE
En
g
lish
Česky
.................
..............
Deutsch
Español
Français
...............
Italiano
...............
...............
...............
Ma
g
yar
Polski
Português
Русский
............
...............
.............
Slovensky
...............
.................
162
72
12
22
32
42
52
82
92
102

English
Declaration of Conformity
We, Manufacturer/Importer
OvisLink Corp.
5F, NO.6, Lane 130, Min-Chuan Rd.,
Hsin-Tien City, Taipei County, Taiwan
Declare that the product
54Mbps PoE Multi-Function Wireless AP
AirLive WL-5470POE
is in conformity with
In accordance with 89/336/EC Directive and 1999/5 EC-R & TTE Directive
Clause Description
■ EN 300 328 V1.7.1 Electromagnetic compatibility and Radio spectrum Matters (ERM); Wideband transmission equipment operating in the 2.4GHz ISM band
(2006-10) and using spread spectrum modulation techniques; Part 1：technical characteristics and test conditions Part2：Harmonized EN covering
Essential requirements under article 3.2 of the R&TTE Directive
■ EN 301 489-1 V1.6.1 Electromagnetic compatibility and Radio spectrum Matters (ERM); Electromagnetic compatibility (EMC) standard for radio equipment and
(2005-09) Services; Part 17：Specific conditions f or wideband data and HIPERLAN equipment
■ EN 301 489-17 V1.2.1
(2002-08)
■ EN 50371:2002 Generic standard to demonstrate the compliance of low power electronic and electrical apparatus with the basic restrictions related
to human exposure to electromagnetic field (10MHz – 300GHz) -General public
■EN 50392:2004 Generic standard to demonstrate the compliance of electronic and electrical apparatus with the basic restrictions related to human exposure
to electromagnetic fields (0Hz – 300GHz )
■ EN 60950-1:2001 Safety for information technology equipment including electrical business equipment
+A11:2004
■ CEmarking
1
WL-5470POE
Manufacturer/Importer
Signature： ______________
Name ： Albert Yeh
Position/ Title：Vice President
Date： 2008/10/15
English

2 WL-5470POEEnglish
English
Note on the FCC standard
This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interferences
when the equipment is operating in a commercial area. This equipment generates, uses and may radiate radio
frequency energy, and if not installed in accordance with the user guide, may cause interference in the
transmission of radio communications. If operating in a residential area, it is probable this equipment will cause
harmful interference, in which case the user will be required to try to correct this interference using his own
means.
Note on CE Marking
This is a Class B product. In a residential area this product may cause radio interference, in which case the user
can be required to take the appropriate measures. OvisLink Corp. hereby declares that AirLive WL-5470POE
meets the basic requisites of directive 99/05/CE, and is therefore liable for the accuracy of these data:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Warranties
This product has undergone various quality controls to ensure proper operation.
This product is covered by a two-year warranty for countries inside European Union. For other countries, the
warranty period is one year only. In the event of any manufacturing fault or breakdown, it will be repaired by
OvisLink Corp. Please contact your supplier for details on the procedure to follow. This warranty shall not be
applicable in the event of damage caused by improper use of the product, accidents, faulty handling or
manipulation nor any future incompatibility with third party products.

English
Important Information

 The AP features 2 LAN ports.

 TX output power is limited to 20dBm (EU) 23dBm (FCC) , up to 25dBm (South America)

 The AP mode’s default IP address is 192.168.100.252

 The default Subnet Mask is 255.255.255.0

 The default SSID is airlive

 The default Channel is 11

 The default login username is admin and no needed to enter the password, you can change the
password in the Web configuration page

 In AP, Client, Bridge, and Repeater mode, the default DHCP Server is disabled. Please set your PC's
IP address to the same subnet as the AP to access the AP.

 In WISP mode and WISP+Universal mode, the DHCP server is enabled. Please restart your PC to
renew the IP address.

 Support of 8 modes of wireless functions : AP, Client, Bridge, WDS Repeater, Universal
Repeater, WISP(Client Router), WISP + Universal Repeater and Gateway (AP Router) mode
Note: If you setup the wireless mode and push the setup button, but can’t pop-up window, please
disable the pop-up block function of the Yahoo or Google toolbar to allow pop-up window on your
browser.

 GPL Compliance: Part of the device's firmware use GPL licensed code. There is no warranty for the
GPL software. You can get a copy of the GPL source code from our website a.
http://www.airlive.com/support/gpl_code.shtml.
3
WL-5470POE English

4 WL-5470POEEnglish
English
LED Indicators
LED Function Color Status Description
Power Power
indication Green Solid Power is being applied to this product.
Status
Firmware
executions
indicator
Green On and off Turns solid green when the device is booting; after
boot successfully, the light turn off.
Solid Turns solid green when connected and
associated to at least a client station.
LAN port
activity Green
Blinking Receiving/Sending data
Link/Act.
WEP/WPA Encryption
Status Green Solid Turns solid green when wireless security is
enabled.
MAC Ctrl MAC Ctrl
Status Green Solid Turns solid light when MAC Control is enabled.
Bridge/ Bridge
Repeater
indicator
Green Solid Turn solid light when Bridge or Repeater is
enabled.
Repeater
LAN 1
LAN 2 Link activity Green Blinking An active station is connected to the
corresponding LAN port.

English
Installation Steps
1. Please install your network cards first
2. Screw-in the antenna (clockwise) into the Antenna connector
3. Connect the power and LAN cable to the back
4. Use your wireless card to do a site survey. The default SSID is airlive, and the default Channel is 11.
5. If you need to change AP’s configuration, please follow the procedure below:
■The AP’s default IP address is 192.168.100.252. Please
make sure your computer IP is in the same subnet as the AP (i.e. 192.168.100.x)
■Open the web browser and enter http://192.168.100.252/.
Wireless Mode Setup
This page includes all primary and major parameters for the wireless mode setting. Any parameter change
will cause the device to reboot for the new setting to take effect.

 Wireless Modes: AP, Client, Bridge, WDS Repeater, Universal Repeater,WISP(Client Router)
and WISP + Universal Repeater mode and Gateway (AP Router) mode
The default mode is set to AP. You can change it to another mode.
Network Type: When in Client mode, you can select between Ad-Hoc or Infrastructure.
5
WL-5470POE English

6 WL-5470POEEnglish
English

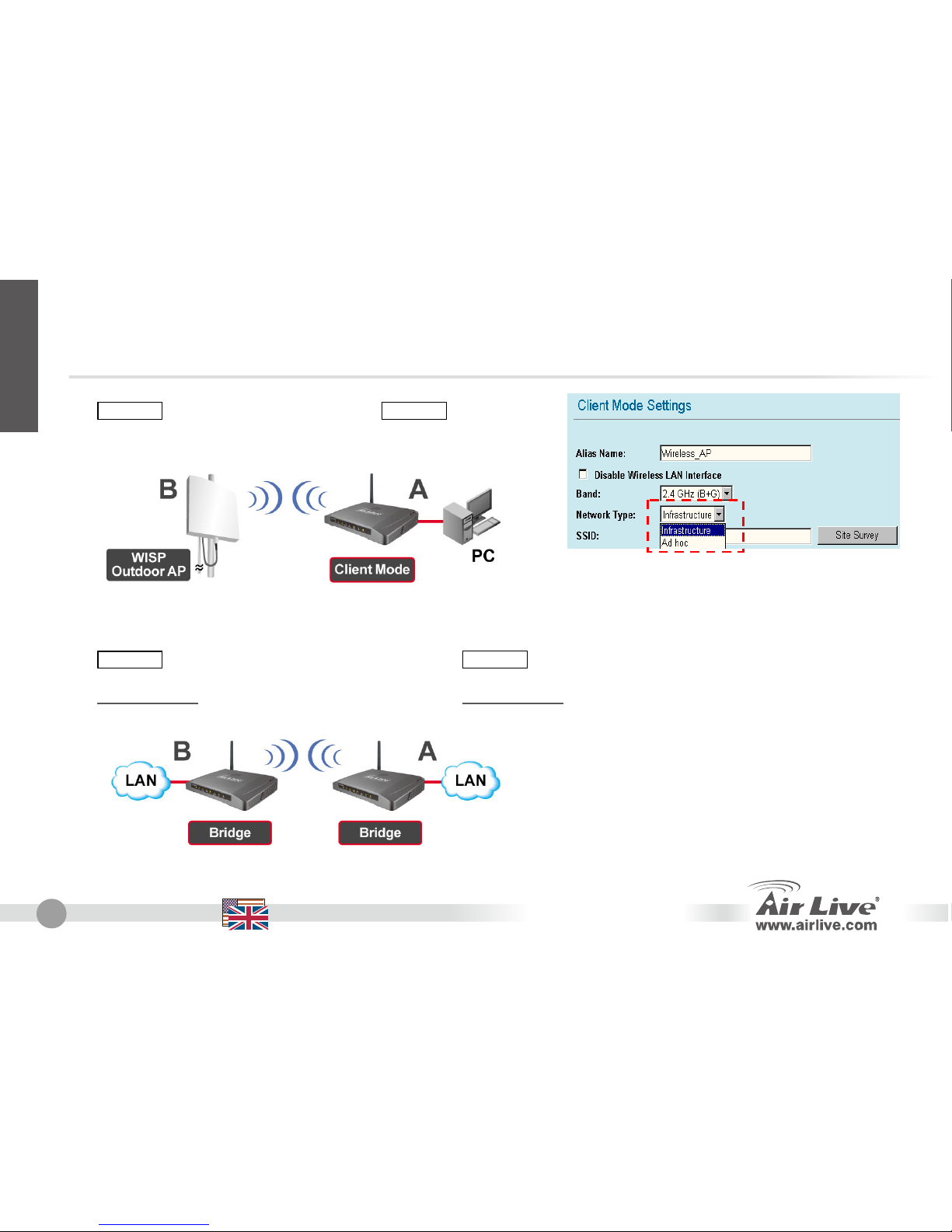

Client / Bridge Mode Setup
Client Mode
Device B
WISP Outdoor AP
Network Type: Infrastructure
zPlease make sure that both A and B is set to the same SSID and channel.
Device A
Mode: Client mode
Device B
Mode: Bridge mode
MAC Address: Device A’s
AP MAC Address
Device A
Mode: Bridge mode
MAC Address: Device B’s
AP MAC Address
Bridge Mode
zPlease make sure that both A and B is set to the same channel.

English
WDS Repeater Mode
WDS Repeater Mode Setup
Device B
WDS Wireless AP/ Router
MAC Address: Device A’s
AP MAC Address
Device A
Mode: WDS Repeater
MAC Address: Device B’s
AP MAC Address
1. Please make sure both A and B is set to the same channel number.
2. Add other’s AP MAC Address (BSSID) that the repeater wants to connect.
(Please make sure remote wireless AP/Router Support WDS function)
7
WL-5470POE English

8 WL-5470POEEnglish
English
3. Setup wireless security function:
Wireless Client: WDS Repeater ÆSecurity
WDS Security: WDS Repeater ÆWDS Security
WDS Repeater and Wireless Client use different authentication
and encryption for wireless connection.
zFor details, please refer to the user’s manual.
Universal Repeater Setup
Universal Repeater Mode
Device B
Wireless Router
Device A
Mode: Universal Repeater
zUniversal Repeater doesn’t
require the remote device to
have WDS function.

English
1. Please make sure both A and B are set to the same channel number.
2. Type the other’s AP/Router’s SSID in the “SSID of Extended Interface” field that the repeater want to connect.
Note: the device SSID and the SSID of Extended Interface can be the same or different. When you are using
the universal repeater mode, please make sure the remote AP/Router WDS function is turned off.
WISP Mode Setup
WISP (Client Router) Mode
Device B
WISP Outdoor AP
Device A
Mode: WISP (Client Router)
9
WL-5470POE
English

10 WL-5470POEEnglish
English
1. Please click the “Site Survey” button to search
and connect the WISP Outdoor AP device.
2. IN WISP mode, please click the WAN
Port Setup button for WAN port
configuration. Choose the WAN Access
Type and type some information in other
field. For details, please refer to the user
manual.
WISP+Universal Repeater Mode
Device A
Device B
WISP Outdoor AP Mode: WISP+Universal

English
zPlease enter “Device B” SSID in the “SSID” field for the WISP connection, and enter “Device A”
SSID in the “SSID of Extended Interface” field for the PC side connection.
zIn this mode, WL-5470POE behaves virtually the same as in WISP mode, but the AP can also send wireless
signal to the Wireless LAN side.
zThe output-power is divided between 2 wireless sides, and proper antenna installation can significantly
improve the performance.
11
WL-5470POE English

12 WL-5470POE
Česky
FCC Standard - upozornění
Toto zařízení bylo testováno a vyhovuje předpisům třídy B pro digitální zařízení, na základěodstavce 15, FCC
pravidel. Tyto limity jsou vytvořeny po poskytování účinné ochrany před škodlivými vlivy zařízení pracující
v komerční sféře. Toto zařízení vyzařuje radiové vlny a pokud není instalováno a používáno v souladu s touto
uživatelskou příručkou, tak může vykazovat rušení okolní radiové komunikace. Provoz tohoto zařízení
v osídlených oblastech bude pravděpodobněpříčinou nežádoucího rušení. V tomto případěby měl uživatel
přijmout opatření, která povedou ke korekci rušení.
CE Marking - upozornění
Toto zařízení odpovídá tříděB. V domácím prostředí může způsobovat radiové rušení. V tomto případěby měl
uživatel přijmout odpovídající opatření. Společnost OvisLink Corp. takto deklaruje, že AirLive WL-5470POE
splňuje základní pravidla norem 99/05/CE, a je proto odpovědná za správnost všech údajů:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Záruka
Tento produkt byl podrobený rozličným kontrolám kvality k zajištění všech funkcí.
Tento produkt podléhá dvouleté záruce v krajinách Evropské Unie. V ostatních krajinách je záruční doba
stanovena na jeden rok. V případěvýrobních závad nebo nefunkčnosti bude zařízení opraveno společností
OvisLink Corp. Prosím kontaktujte svého dodavatele, který vám sdělí detailní informace. Záruka nebude uznána
pokud dojde k poškození zařízení vlivem nestandardního užívání, např.: fyzické poničení následkem pádu,
nesprávná manipulace, neautorizované zásahy, provoz v extremních podmínkách atd.
Česky

Důležité informace

 Přístupový bod obsahuje 2 LAN portů.

 Výstupní Tx výkon je limitován na 20dB(EU), 23 dBm(FCC), až na 25 dBm (Jižní Amerika)

 Defaultní IP adresa je 192.168.100.252

 Defaultní Subnet Mask je 255.255.255.0

 Defaultní SSID je airlive

 Defaultní kanál je 11

 Základní uživatelské jméno je admin, heslo není definování, nechte pole prázdné.

 V módech AP, klient, Bridge a Repeater je DHCP server implicitnězakázán (disabled). Prosím
nastavte IP adresu vašeho počítače ve stejné podsíti jako AP.P.

 V módech WISP a WISP + Universal je DHCP server zapnutý (enabled). Prosím restartujte váš počítač
pro obnovení IP adresy.

 Podpora sedmi bezdrátových módů:
- AP, Klient, Bridge, WDS repeater, Universální repeater, WISP (Klient Router), WISP +
Universální repeater a Gateway(Broadband Router)
Poznámka: Pokud budete nastavovat bezdrátový mód a po stisku tlačítka SETUP se neobjeví nové
okno, tak prosím vypněte ve vašem prohlížeči blokaci pop-up oken.

 GPL licence: Část kódu firmware tohoto zařízení podléhá GPL licenci. Na tuto část kódu není
poskytována záruka. Zdrojové kódy podléhající licenci GPL najdete na našich internetových stránkách
http://www.airlive.com/support/gpl_code.shtml.
Česky
13
WL-5470POE Česky

14 WL-5470POE
Česky
LED indikace
LED Funkce
Česky
Barva Stav Popis
Power Zapnuto Zelená Svítí Zařízení je připojeno k el. Síti
Status Načítání
firmware Zelená Zapnuto a Vypnuto
Svítí zeleně, když zařízení startuje, po startu se
vypne
Svítí Svítí zeleně, když je klient připojen
Link/Act. Aktivita LAN
Portu Zelená
Bliká
Příjem / Odesílání dat
WEP/WPA Typ šifrování Zelená Svítí Svítí zeleně, když je zapnuto šifrování
bezdrátového přenosu
Kontrola
MAC adres Zelená Svítí Svítí zeleně, když je zapnuto kontrola MAC adresMAC Ctrl
Bridge/
Repeater
Indikace
Módu Bridge
nebo
Repeater
Zelená Svítí Svítí zeleně, když je zapnutý mód Bridge nebo
Repeater
LAN 1
LAN 2
Aktivita portů
LAN Zelená Bliká Bliká zeleně, když připojené stanice komunikují
s LAN porty

Instalační kroky
1. Prosím nainstalujte vaši síťovou kartu dřív než AP zařízení.
2. Přišroubujte anténu.
3. Připojte napájecí a síťové kabely.
4. Použijte vaši bezdrátovou síťovou kartu pro vyhledání zdroje signálu. Základní SSID je airlive, základní
kanál je 11.
Česky
5. Pokud potřebujete změnit konfiguraci AP, proveďte následující:
■Defaulní IP adresa je 192.168.100.252. Nastavte vaší síťové kartěIP adresu ve stejném subnetu jako
ma přístupový bod (i.e. 192.168.100.x)
■Zadejte do internetového prohlížeče http://192.168.100.252/.
Nastavení bezdrátových módů
Tato stránka obsahuje všechny základní a užitečné parametry pro nastavení bezdrátových módů. Po
nastavení všech potřebných parametrůmusíte provést reboot zařízení aby se změny projevily.
Bezdrátové módy: AP, Klient, Bridge, WDS repeater, Universální repeater, WISP (Klient Router),
WISP + Universální repeater a Gateway(Broadband Router)
Základní mód je nastaven AP. Toto nastavení můžete podle potřeby změnit.
Typ Sítě: V módu Client můžete vybrat mezi Ad-Hoc a Infrastructure.
15
WL-5470POE Česky

16 WL-5470POE
Česky
Nastavení módu Client / Bridge
Mód Client
Zařízení B
WISP Outdoor AP
Typ sítě:Infrastructure
zZkontrolujte zda mají zařízení A i B nastaveny stejné hodnoty SSID a kanálu.
Zařízení A
Mód: Client
Česky
Zařízení B
Mód: Bridge
MAC Adresa: ze zařízení A
Zařízení A
Mód: Bridge
Mód Bridge
MAC Adresa: ze zařízení B
zProsím přesvědčte se, že jsou zařízení A i B nastaveny na stejný kanál.

17
WL-5470POE Česky
Mód WDS Repeate
r
Nastavení módu WDS Repeater
Zařízení B Zařízení A
Mód: WDS Repeater
WDS Wireless AP/ Router
MAC Adresa: ze zařízení A
MAC Adresa: ze zařízení B
1. Přesvědčte se, zda obězařízení mají nastaven stejný kanál.
2. Přidejte MAC Adresu ostatních AP (BSSID), které mají byt připojena.
Česky
(Ujistěte se, zda vzdálený bezdrátový routek podporuje funkci WDS)

18 WL-5470POE
Česky
3. Nastavení bezdrátové bezpečnosti:
Bezdrátový Klient: WDS Repeater ÆSecurity
WDS Bezpečnost: WDS Repeater ÆWDS
Security
WDS Repoater a Wireless klient používají odlišný
způsob ověřování a šifrování pro bezdrátovou
komunikaci. Detailní informace najdete
uživatelském manuálu.
Česky
Nastavení módu Universal Repeater
Mód Universal Repeate
r
Zařízení B
Wireless Router
Zařízení A
Mód: Universal Repeater
zUniversální Repeater nevyžaduje
vzdálené zařízení s podporou funkce
WDS.
