AIV 100640 Instruction Manual

Einbauanleitung
für
Einbaublenden - fahrzeugspezi!sch
Autoradioeinbaublende - Mercedes C-Klasse (W203) Art.-Nr.: 100640
AIV GmbH + Co. KG – Tatschenweg 1 – 74078 Heilbronn
Telefon 07131 / 5953 0 - Telefax 07131 / 5953 639
E-mail: [e-mail] – Internet: http://www.aiv.de

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese informieren Sie über mögliche
persönliche Schäden oder Beschädigungen von Sachwerten!
Die Installation dieses Produktes ist nur von quali•ziertem Fachpersonal vorzunehmen.
AIV übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden,
die aus dem fehlerhaften- oder unsachgemäßen Anwendungsbereich seiner Produkte entstehen.
Die Dokumentation des Umbaus ist unter Vorbehalt und kann bei abweichenden Fahrzeugversionen
variieren. Bitte vergewissern Sie sich vor dem Umbau auf die Richtigkeit.
Sicherheitshinweise 2
Beschreibung 3
Technische Daten 3
Einbauanleitung 3-6
Garantiehinweise 6
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hervorragenden Produktes und bedanken uns für das
entgegengebrachte Vertrauen. Wir haben diese Einbauanleitung unter Berücksichtigung
der mechanischen Gegebenheiten mit größter Sorgfalt erstellt. Trotzdem können Fehler
nicht vollständig ausgeschlossen werden. Für Mitteilungen eventueller Fehler
sind wir Ihnen sehr dankbar.
Mit freundlichem Gruß,
Ihr AIV-Team
Inhaltsverzeichnis
Sicherheitshinweise für den Anwender
- 2 -

- 3 -
Technische Daten
Beschreibung
Diese Autoradio-Einbaublende wird für den Einbau eines Autoradios nach DIN ISO-Norm benötigt.
Mercedes C Klasse (W203) ab 09.2004 mit OEM Radio „Audio 20“
Farbe: anthrazit
Innenmaß: 182mm x 53mm
Einbauanleitung
Vor der Montage bitte zuerst Zündschlüssel abziehen und alle Verbraucher abschalten.
Cassette oder CD noch im OEM-Radio?

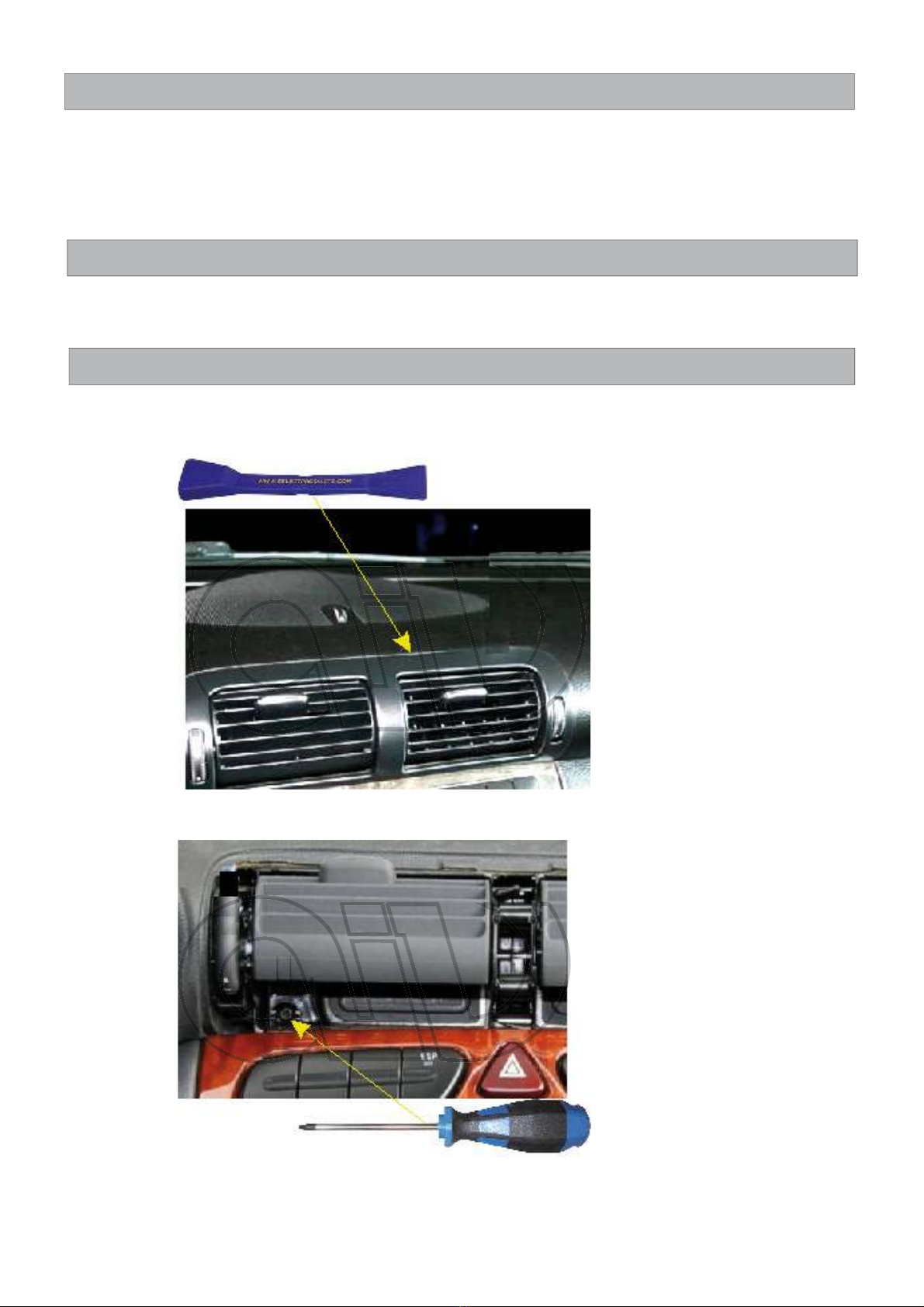

1. Mit einem Entriegelungswerkzeug vorsichtig die Kunststoffblende um den Lüftungsauslass lösen.
2. Den Lüftungsauslass schliessen und nach oben klappen, um an die Schrauben zu gelangen.

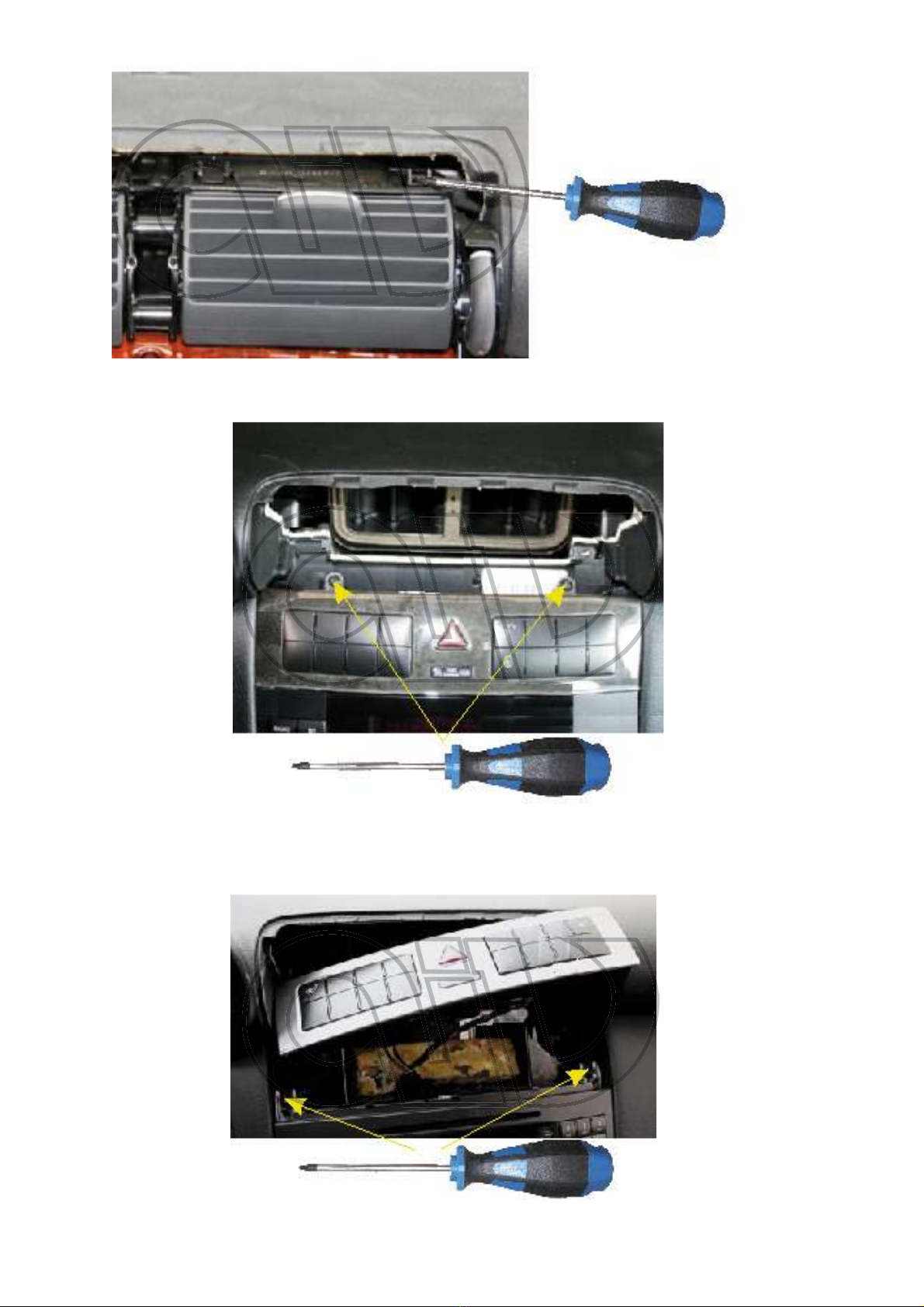

3. Um die Lüftung auszubauen die nun sichtbaren Torx T20 Schrauben herausdrehen.

4. Den Lüftungsauslass etwas nach unten drücken und dann mit einem Schraubendreher die Verriege-
lugen rechts und links lösen.
5. Mit einem Torx T20-Schraubendreher die zwei gekennzeichneten Schrauben herausdrehen.
6. Die Bedieneinheit kann dann von Hand aus der Konsole ausgehängt werden. Beim lösen beachten,
dass die Bedieneinheit rechts und linsks unten eingehängt ist.
7. Die Bedieneinheit zur Seite neigen um die darunter sichtbaren Torx T20-Schrauben herauszudrehen.
- 4 -

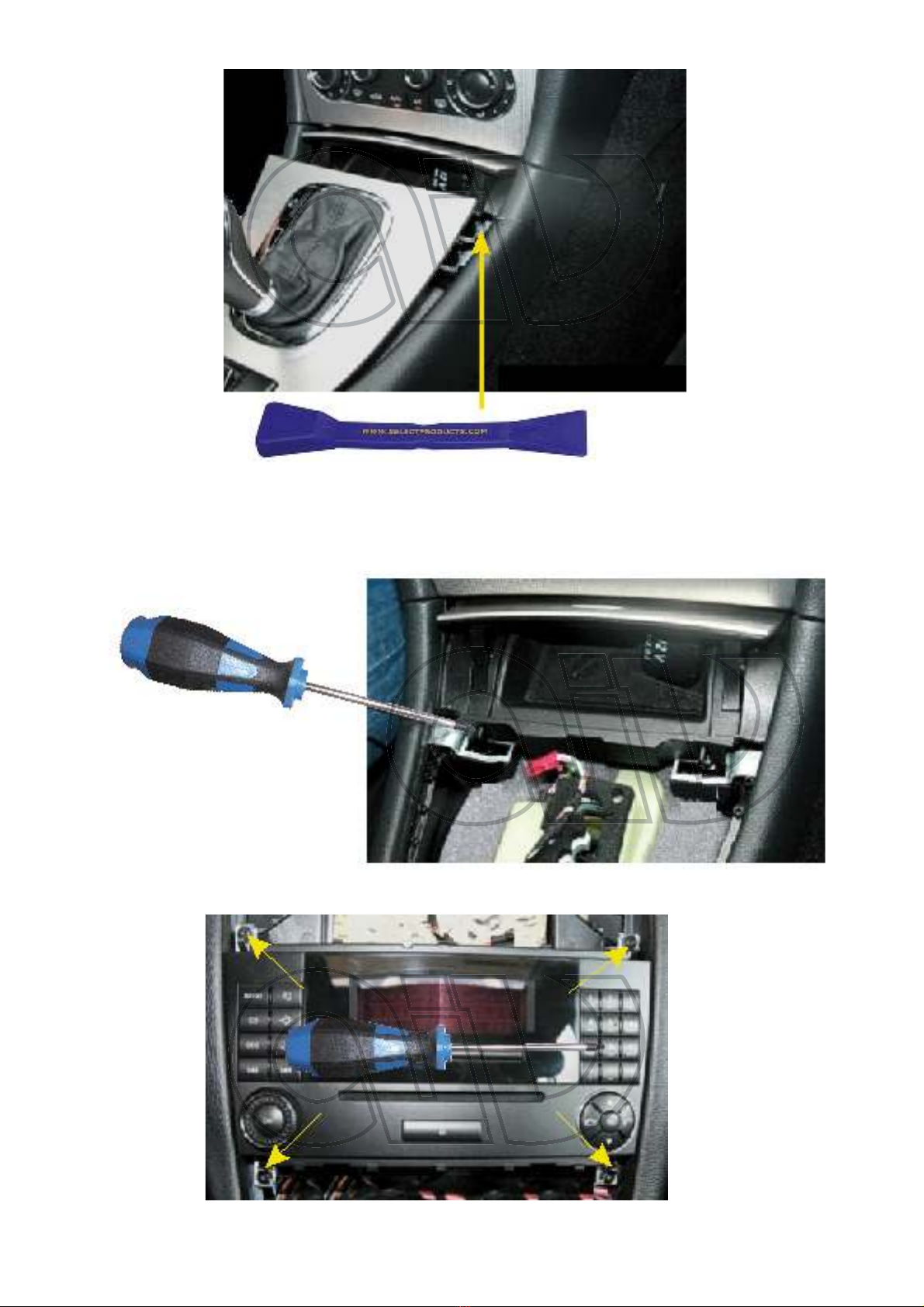

8. Zuerst den Aschenbecher / Ablagefach öffnen.
9. Mit einem Entriegelungswerkzeug von der Seite, oder von Hand vom Aschenbecher / Ablagefach
aus, die geklipste Verblendung entriegeln und vorsichtig anheben. Der Schaltknauf bzw. die Verblen-
dung müssen nicht ausgebaut werden, es reicht, wenn die Verblendung etwas nach hinten gescho-
ben wird.
10. Der Aschenbecher / Ablage kann mit einem Schraubendreher rechts und links entriegelt werden.
11. Die vier gekennzeichneten Torx T20 herausdrehen und das OEM Radio herausnehmen. Steckver-
bindungen abziehen.
- 5 -

- 6 -
Garantiebedingungen
AIV GmbH + Co. KG gewährleistet innerhalb der gesetzlichen Frist von 2 Jahren ab Datum des Erst-
kaufes, dass dieses Produkt frei von Materialfehlern und Verarbeitungsfehlern ist, sofern dieses Produkt
unter normalen Bedingungen eingesetzt und benutzt wird. Sollten Reparaturen durch Verarbeitungsfeh-
ler oder Fehlfunktionen des Produktes innerhalb der Gewährleistungsfrist nötig sein, wird die AIV GmbH
+ Co. KG das Produkt reparieren oder durch ein kostenfreies gleichwertiges Produkt ersetzen. Um die
Gewährleistung in Anspruch zu nehmen übergeben Sie das defekte Produkt und eine Kopie des
Kaufnachweises an Ihren AIV Händler. Die Gewährleistung kann nur auf den Erstkauf des Produktes
angewendet werden und ist nicht übertragbar.
Die Gewährleistung umfasst nicht:
- AIV Produkte, welche durch Unfall oder unsachgemäßen Gebrauch beschädigt
wurden
- AIV Produkte, welche durch Fremdpersonen repariert oder verändert wurden
- AIV Produkte, welche durch Fahrlässigkeit, unsachgemäßen Anschluss oder
Installation oder durch Benutzung in der Art, für welche das Produkt eigentlich
nicht gedacht ist, beschädigt wurden
Diese Anleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck,
auch auszugsweise, und jede Wiedergabe der Abbildungen, auch in verändertem Zustand,
ist nur mit der schriftlichen Zustimmung der Firma AIV GmbH + Co. KG gestattet.
© Copyright 2011 bei AIV GmbH + Co. KG
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr
12. Die Doppel DIN Blende in den Radio-Ausschnitt einsetzten und mit den original Schrauben
befestigen.
13. Die Fahrzeug-Verblendungen wieder zusammensetzen.
14. Den Radiospezi!schen Metallrahmen einsetzen und befestigen (Laschen umbiegen).
15. Verkabelung gegebenenfalls an das DIN ISO Radio anpassen.
16. Kabel mit DIN ISO Radio verbinden.
17. Das DIN ISO Radio in den Schacht einschieben und einrasten lassen.

Mounting Guidelines
for
Installation Panels – Vehicle Speci!c
Head Unit Installation Panel - Mercedes C-Klasse (W203) Part-no. 100640
AIV GmbH + Co. KG – Tatschenweg 1 – 74078 Heilbronn, Germany
Telefon + 49 (0)7131 / 5953 0 - Telefax + 49 (0)7131 / 5953 639
E-mail: [e-mail] – Internet: http://www.aiv.de

Please read all warnings in this manual. They inform you of possible risk of personal injury and da-
mage to property!
Warning: installation needs to be done by trained specialist staff!
AIV cannot take on any responsibility for hearing, physical or property damages arising through using
or misusing our products.
Security Brie•ng for Users 2
Description 3
Technical Data 3
Installation Manual 3-5
Warranty Conditions 6
Dear Valued Customer,
We congratulate you on your purchase of this superior product and thank you for placing your trust
in AIV. We have developed this installation manual with the utmost care. Nevertheless, mistakes can
occur. We would greatly appreciate bringing any problems you encounter within to our attention.
Kind Regards,
Your AIV-Team
Security Brie•ng
- 2 -

- 3 -
Technical Data
Description
This head unit installation panel is necessary for the installation of a head unit according to ISO Stan-
dard.
Mercedes C-Klasse (W203)
Colour: anthracite
Internal dimensions: 182 mm x 53 mm
Installation Manual
Prior to installation, please take out the ignition key and switch off all loads.
Cassette or CD still in the OEM radio?
1. Using a dismantling tool, carefully release the plastic panel around the air vent.
2. Close the air vent and lift it upwards in order to gain access to the screws.
3. Unscrew the now visible Torx T20 screws in order to remove the vent.

4. Push the air vent slightly downwards and then using a screwdriver, release the locking mechanisms
on the right and left sides.
5. Remove the two indicated screws with a Torx T20 screwdriver.
6. The control unit can then be hung out of the console by hand. When releasing it, remember that the
control unit is hinged at the bottom on the right and left sides.
7. Tilt the control unit to the side in order to remove the Torx T20 screws visible underneath.
- 4 -

8. First open the ashtray / storage compartment.
9. Using a dismantling tool from the side or by hand from the ashtray / storage compartment, release the
snapped-in veneering and lift it carefully. The gear shift knob or panel must not be dismantled. It is
suf•cient if the veneering is pushed slightly to the rear.
10. The ashtray / storage compartment can be released on the right and left sides using a screwdriver.
11. Remove the four indicated Torx T20 screws and take out the OEM radio. Disconnect the plug con-
nections.
- 5 -

- 6 -
Warranty Conditions
AIV GmbH + Co. KG guarantees within the statutory period of 2 years from initial purchase that this pro-
duct is free of material and processing defects provided that this product is used under normal conditions.
Should repairs due to processing errors or malfunctions become necessary during the warranty period
AIV GmbH + Co. KG will repair the product or replace it with something equivalent. In order to qualify for
the warranty please hand the defect product over to your AIV dealer together with a proof of purchase.
The warranty can only be applied to the !rst purchase of the product and is not transferable.
Warranty does not include:
- AIV products being damaged due to an accident or incorrect usage
- AIV products being repaired or modi!ed by unauthorised persons
- AIV products being damaged due to negligence, improper connection, installation
or usage
This manual is copyrighted. Every reproduction and reprint also extracts and every reproduction of an
image also in an altered state are only permitted with written authorisation of AIV GmbH + Co. KG
© Copyright 2011 bei AIV GmbH + Co. KG
Subject to technical modi!cations All information is subject to change
