Hella Comet FF 200 User manual

1
Comet FF 100 / FF 200 / FF 300
Montageanleitung
Nebelscheinwerfer
Mounting Instructions
Fog lamps
Instructions de montage
Projecteurs antibrouillard
Monteringsanvisning
Dimstrålkastare
Montagehandleiding
Mistlampen
Instrucciones de montaje
Faros antiniebla
Istruzioni di montaggio
Proiettori fendinebbia
Asennusohje
Sumuvalonheittimet
Nebel_FF.indd 1 18.12.12 11:28

2

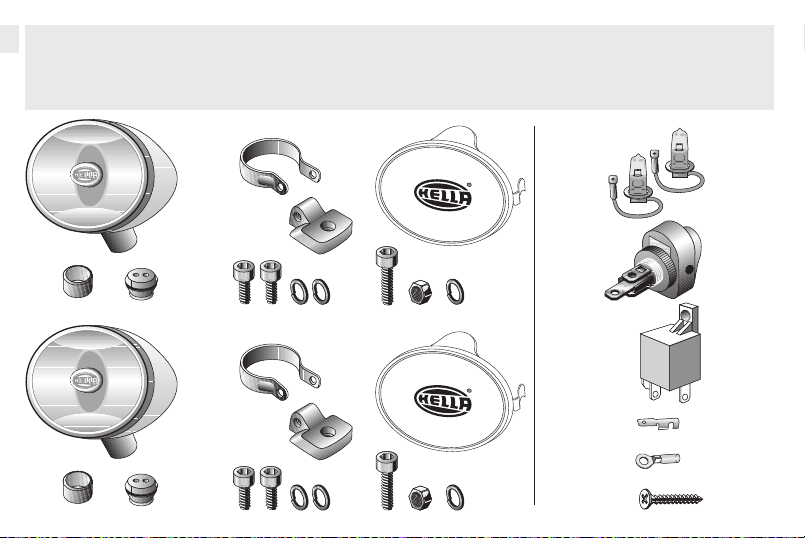

Lieferumfang (bei Garnituren)
Kit includes (with sets)
Le produit et les pièces jointes
(pour kits)
Leveransomfattning (vid satser)
De levering (bij sets)
Volumen del suministro (juego)
Dotazione di forniture (kit)
Osaluettelo (sarjoissa)
11 x
4 x
4 x
Nebel_FF.indd 2 18.12.12 11:28

3
30
87
85 86
1
2
3
4
56a
58
58 56b
56b 31
3158
Nebel_FF.indd 3 18.12.12 11:28

4
S
AEF
97
TN
820
2B
650
E
1
651
04 H
RS
AEY
9
7
TF
33
3
24
1
Nebel_FF.indd 4 18.12.12 11:28

5
TOP
Nebel_FF.indd 5 18.12.12 11:28

6
Zubehör
Accessories
Accessoires
Tillbehör
Toebehoren
Accesorios
Accessori
Lisätarvikkeet
8 KA 002 309-811
8 HG 116 741-801
Comet FF 100 9HG 150 260-001
Comet FF 200 9HG 150 259-001
Comet FF 300 9HG 150 261-001
Nebel_FF.indd 6 18.12.12 11:28

7
8 – 9
10 – 11
12 – 13
14 – 15
16 – 17
18 – 19
20 – 21
22 – 23
DEUTSCH
ENGLISH
FRANÇAIS
SVENSKA
NEDERLANDS
ESPAÑOL
ITALIANO
SUOMI
D
GB
F
S
NL
E
I
FIN
Technische Änderungen vorbehalten
Subject to alteration without notice
Sous réserve de modifications techniques
Med forbehold for tekniske ændringer
Technische wijzigingen voorbehouden
Reservadas modificaciones técnicas
Con riserva di apportare modifiche tecniche
Tekniset muutokset pidätetään
Nebel_FF.indd 7 18.12.12 11:28

8
1. Montageposition festlegen und
Befestigungspunkte entsprechend
oben genannter Anbaumaße
anzeichnen.
2. Mit 3 mm vorbohren und 6,5 mm
aufbohren. Gebohrte Metallteile
mit Rostschutz versiegeln.

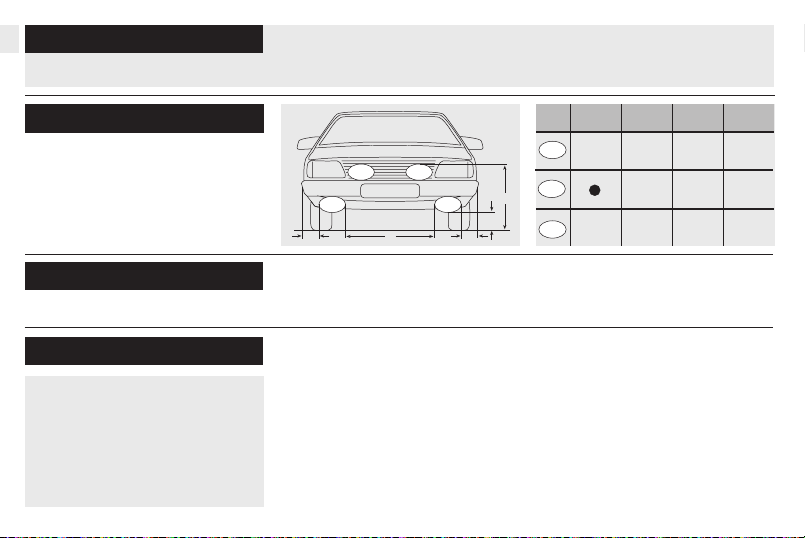

Anbaumaße:
Montage hängend oder stehend,
oberhalb oder unterhalb der Stoß-
stange möglich. Scheinwerfer
dürfen nicht vibrieren, über die
Motorhaube ragen und müssen
symmetrisch angebracht sein.
Benötigtes Werkzeug: • Zollstock
• Kombizange
• Maul-oderRingschlüsselSW10
• InbusschlüsselSW5
• BohrmaschinemitBohrer
Ø 3/ 6,5/ 12 mm
• Isolierband
Montageschritte: 3. Scheinwerfereinsatz herausneh-
men, Gummitülle von innen ein-
drücken und Stabilisierungsring
einsetzen. (Abb. 1; 2)
4. Halterung vormontieren (Abb. 3),
und mit dem Gehäuse je nach ge-
wählter Position zusammensetzen.
(Abb. 4)
Schrauben handfest anziehen.
= Nicht höher als Abblendlicht montieren
A
CH
D
250
mm 1200
mm 400 mm
400
mm 600
mm
Amin. Bmin. Cmin. Dmin.
1.Zweipunktbefestigung
2.KabelsatzmitRelais
3. Schutzgitter
Zubehör siehe Abb. Seite 6
(Nicht im Lieferumfang enthalten)
DCC
A
B
Bitte beachten:
Um eine einwandfreie Lackierung
zu erzielen ist die Lackierung des
Scheinwerfergehäuses
(Material PC) nur in einem Lackier-
fachbetrieb durchzuführen.
Nebel_FF.indd 8 18.12.12 11:28

9
1. Leitungsenden zum Scheinwerfer
verlegen, durch die Gummitülle ins
Scheinwerfergehäuse führen und
Kabelschuheanquetschen(Abb.7).
2. Glühlampe einsetzen (Glaskolben
nicht mit bloßen Fingern anfassen).
3. Leitung mit Glühlampenan-
schluss verbinden und isolieren.
Masseleitung auf Haltefeder
stecken.
4. Scheinwerfereinsatz mit
Gehäuse in richtiger Position
verrasten (Abb. 8).
(„TOP”-Markierung immer oben)!
Relais mit Anschlussklemmen
spritzwassergeschützt nach unten
einbauen. (Abb. 5)
Schalter ins Armaturenbrett einbau-
en: Entweder den im Set mitgelie-
ferten,odereinenderspeziellfürIhr
Fahrzeug vorgesehen ist.
(Abb. 6)
Elektrischer Anschluss: Masseleitung (-) der Batterie zur
Sicherheit lösen.

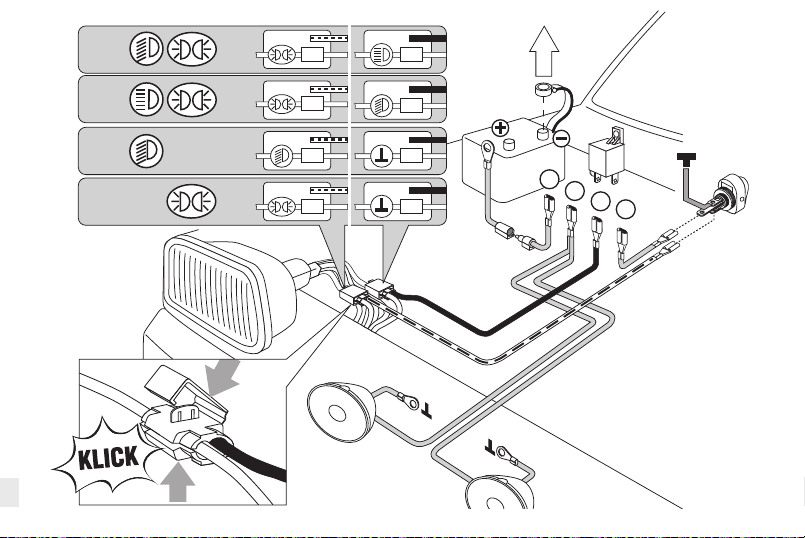

Leitungen nach einem der
4 Schaltpläne (Seite 3) verlegen
und anschließen.
Endmontage: 5. Scheinwerfer ans Fahrzeug
schrauben, (falls erforderlich mit
Zweipunkthalter).
6. Scheinwerfer ausrichten, alle
Schrauben festziehen.
7. Masseleitung (-) der Batterie
wieder anschließen. Lichtanlage
prüfen. Anschlussleitungen sicher
befestigen.
Lassen Sie die Nebelscheinwerfer
in der Werkstatt oder bei einer
Tankstelle einstellen. Nur richtig
eingestellte Scheinwerfer sorgen
für optimales Licht, ohne den
Gegenverkehr zu blenden.
Mit welchem Licht Nebelschein-
werfer kombiniert werden dürfen,
zeigt die nachstehende Tabelle.
Noch ein Tip:
Halten Sie die Streuscheiben sauber.
Schmutzkannbiszu80%anLichtleistung
schlucken, Sie fahren sicher, wenn Sie gut
sehen und gesehen werden. Haben Sie
Ersatz-Glühlampen und Sicherungen im
Fahrzeug?WennSieFragenoderEinbau-
probleme haben: Rufen Sie den Hella
Kundendienstan.
Telefon [phone] ( 0,14/Min.)
01/6 14 60-0
(01) 8 72 75 75
Abblendlicht
Abblend- und Standlicht
Standlicht
Fern- und Standlicht
Cmin.400mm
ACH D
Cmax.400mm
(siehe auch bei
„Noch ein Tip:”)
Die Benutzung der beiliegenden
Abdeck-Kappen ist im Gültig-
keitsbereich der StVZO nicht
zulässig. Schutzgitter dürfen
jedoch benutzt werden.
D
A
CH
Nebel_FF.indd 9 18.12.12 11:28

10
1. Determine mounting position
and mark mounting points accor-
ding to attachment dimensions
given above.
2. Drill pilot hole with 3 mm dia.
bit and then bore out to 6.5 mm.
Protect drilled metal parts with rust
protection paint.

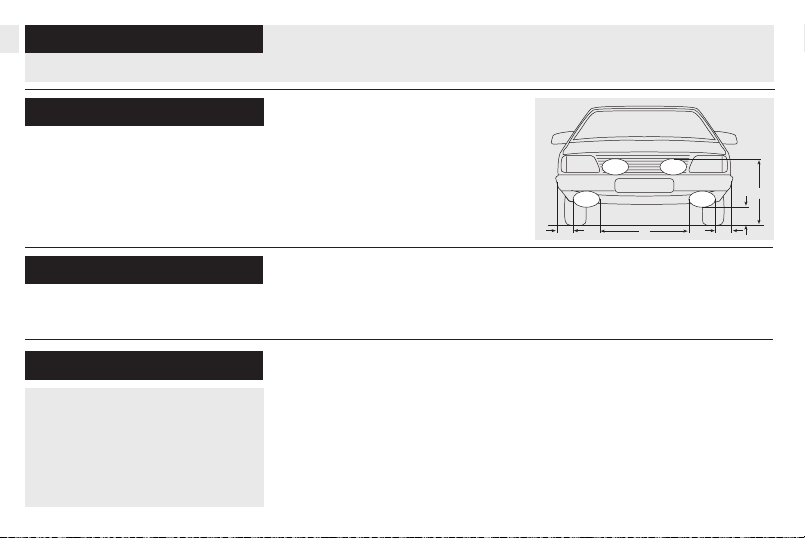

Attachment dimensions:
For upright/pendant mounting,
above/below bumper. Lamps
should neither vibrate nor extend
higher than the bonnet and must
be fitted symmetrically.
Tools required:

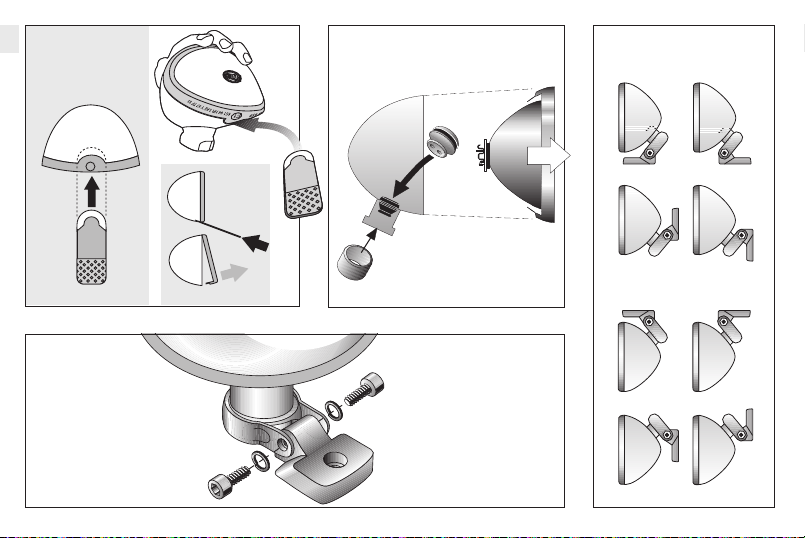

Mounting steps: 3. Remove lamp set, press rubber
grommet in from inside and install
stabilization ring (Fig.1; 2).
4. Preinstall bracket (Fig. 3) and
assemble with housing depending
on desired position (Fig. 4).
Tighten bolts hand-tight.
1. Two-point mount
2.Wiringharnesswithrelay
3. Protective grille
Accessories, see Fig. page 6
(not included with kit)
• Ruler
• Combinationpliers
• 10mmopen-endorboxwrench
• Hexagonsocketscrewkey(SW5)
• 4and5mmAllenKeys
• Drillwith3/6.5/12mmdia.bits
• Insulatingtape
DCC
A
B
(also see
”One more tip”)
The table shows the possibilities
permitted in the various countries:
Please Note:
For a satisfactory paint finish,
please have the headlamp
housing (material PC) painted in a
specialist paint shop.
Nebel_FF.indd 10 18.12.12 11:28

11
1. Lay ends of wires to lamps, insert
into lamp housing through rubber
grommet and crimp on cable termi-
nal (Fig. 7).
2.Installbulb(donottouchglass
with bare fingers).
3. Connect wire to bulb connection
and insulate. Attach earth lead to
retaining spring.
4. Arrest headlamp insert in
housing in proper position (Fig. 8).
(”TOP” marks always upwards)!
Installrelaywithconnectiontermi-
nals pointing downwards so that
they are protected against splashing
water (Fig. 5).
Installswitchindashboard:Either
switch supplied with set or special
switch for your vehicle (Fig. 6).
Electrical connection: Disconnect earth lead (-) from
battery for safety.
Lay and connect wires according
circuit diagram (page 3).
Final installation: One more tip:
Keepthelensesclean.Dirtcan
absorbupto80%ofthelight.
You drive more safely when you
can see and be seen well.
Do you have spare bulbs and
fuses in your vehicle?
Ifyouhaveanyquestionsorin-
stallation problems: Ring the Hella
service department.
5. Bolt lamp to vehicle, (if necessa-
ry with 2-point mount).
6. Align lamps, tighten all bolts.
7. Reconnect battery earth lead (-).
Check lights. Fasten connection
securely.
Have the fog lamps adjusted at
a workshop or service station.
Only properly adjusted lamps
provide optimum illumination wi-
thout dazzling on-coming traffic.
Dipped beam headlamps
Dipped beam headlamps and parking lamps
Parking lamps
Main beam headlamps and parking lamps

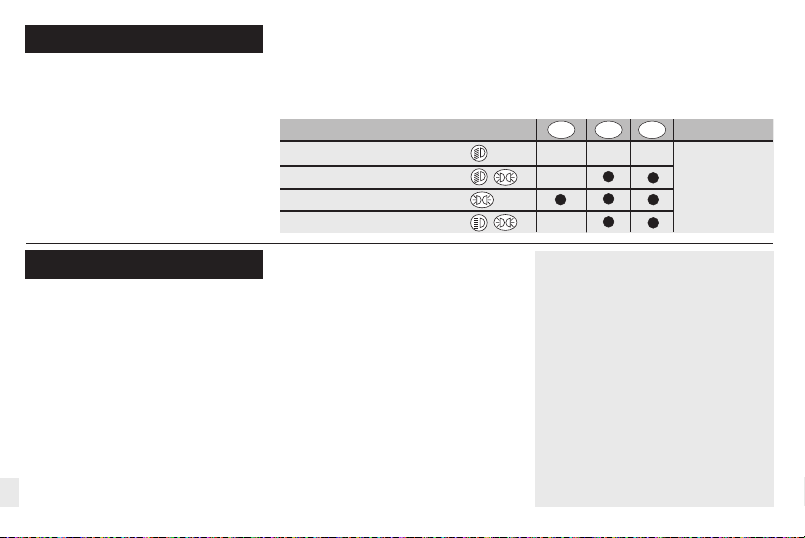

The symbols mean: Fog lamps illuminate when they are switched on together with:
The table below shows which lights
can be combined with the fog
lamps.
Nebel_FF.indd 11 18.12.12 11:28

12
1. Déterminer la position de monta-
ge et repérer les points de fixation
sur la carrosserie en fonction des
données du tableau ci-dessus.
2. Commencer par percer à
Ø 3 mm puis à Ø 6,5 mm. Enduire
la carros-serie aux endroits percés
d’un produit antirouille.
Cotes de montage :
Montage vertical ou suspendu, au
dessus ou au dessous du bouclier.
Les projecteurs doivent avoir une
bonne assise, ne doivent ni vibrer
ni dépasser la hauteur du capot et
sont à monter de façon symétri-
que.
Outillage nécessaire :
• Mètrepliant
Etapes de montage :
B
CH
F
250
mm 400
mm
400
mm
Amin. Bmin. Cmin. Dmin.
1. Fixation à 2 points
2. Faisceau de câbles avec relais 3. Grille de protection
Accessoires : voir figure page 6
(non fournis)
DCC
A
B
• Pinceuniverselle
• Cléplateoupolygonalede10
• CléAllende5
• CléAllen4et5mm
3. Retirer l’optique de projec-
teur, enfoncer le passe-câble en
caoutchouc dans le boîtier de
l’intérieur et mettre la bague stabili-
satrice en place (fig. 1; 2).
4. Préassembler les éléments du
support (fig. 3) et mettre en place
sur le boîtier du projecteur en
fonction de la position de ce dernier
(fig. 4).
Poser les vis sans les serrer.
250
mm
1200
mm
1200
mm
• PerceuseavecmèchesØ3/6,5
et 12 mm
• Rubanisolant
Attention:
Pour obtenir un résultat irrépro-
chable la mise en peinture des
boîtiers de projecteurs (matériau
PC) doit être effectuée unique-
ment par un atelier de peinture
professionnel.
Nebel_FF.indd 12 18.12.12 11:28

13
Monter le relais avec les languettes
de raccordement vers le bas pour
les protéger contre les projections
d’eau (fig. 5).
Si nécessaire, monter l’interrupteur
fourni ou un interrupteur spécifique
au véhicule dans le tableau de bord
(fig. 6).
Branchement électrique :
Code
Code et feu de position
Feu de position
Longue portée et feu de position
FBCH
(voir également
”Conseils utiles”)
Pour des raisons de sécurité
déconnecter la tresse de masse (-)
de la batterie.
Poser et brancher les fils selon le
schéma de connexion (page 3).

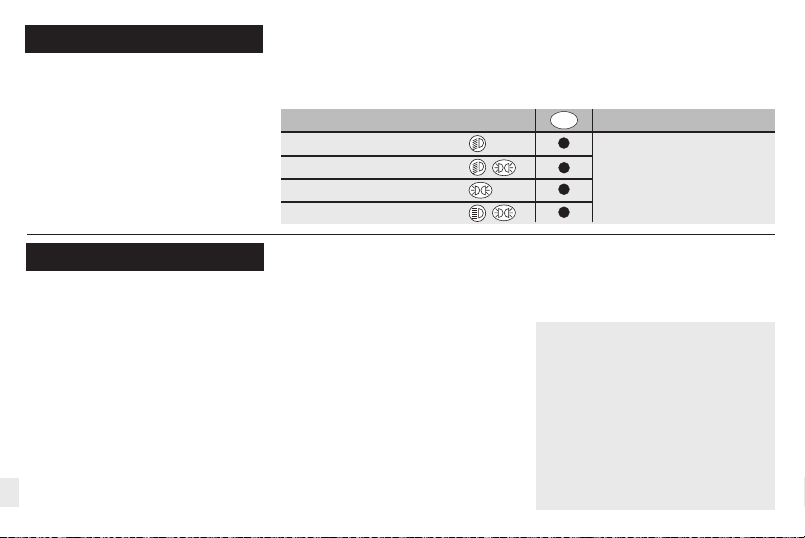

Lertableauci-aprèsdonnedes
précisions sur les combinaisons
d’éclairage permises dans les pays
cités.
Conseils utiles :
Nettoyezrégulièrementles
glaces des projecteurs. La saleté
peutabsorberjusqu’à80%du
flux lumineux. Vous roulerez plus
en sécurité si vous voyez bien
et si vous êtes mieux vu par les
autres usagers de la route.
Assurez-vous d’avoir des lampes
et des fusibles de rechange dans
votre voiture.
Pour tous renseignements veuil-
lez s.v.p. vous adresser à votre
revendeur habituel.
1. Conduire les extrémités des fils
au travers du passe-câble en caout-
chouc dans le boîtier du projecteur,
puis clipser les cosses sur les fils
(fig. 7).
2. Mettre la lampe en place (ne pas
saisir le verre de la lampe avec les
doigts nus).
3. Relier le fil au connecteur de la
lampe et isoler avec le ruban isolant
fourni. Relier la tresse de masse au
ressort de retenue.
4. Accrocher optique de
projecteur et boîtier dans le bon
sens (fig. 8).
Montage final : (Repère ”TOP” toujours en haut)!
5. Mettre les projecteurs en place
sur le véhicule et visser, si nécessaire
en utlisant la fixation à
2 points.
6. Ajuster les projecteurs, serrer à
fond toutes les vis.
7. Reconnecter la tresse de masse
(-) à la batterie. Vérifier le bon fonc-
tionnement des projecteurs et bien
fixer les fils de connexion.
Faire régler les antibrouillards par
un garage spécialisé. Seuls des
projecteurs bien réglés assurent
un éclairage optimal, sans éblouir
les autres usagers de la route.
Nebel_FF.indd 13 18.12.12 11:28

14
1. Bestäm monteringsplatserna i
enlighet med ovan nämnda monte-
ringsmått och markera för borrning.
2. Förborra med 3 mm borr och
borra upp med 6,5 mm. Rost-
skyddsbehandla borrhålen.
3. Demontera strålkastarens insats,
Monteringsmått:
Montering kan göras stående eller
hängande, ovanför eller under
stötfångaren. Extrastrålkastare får
inte vibrera och de måste monteras
symmetriskt.
Verktyg: • Tumstock
• Kombinationstång
• Block-ellerringnyckel,10mm
• Insexnyckel5
Montering:
1. Tvåpunktsfäste
2.Kabelsatsmedrelä
3. Skyddsgaller
Tillbehör se bild sidan 6
(ingår ej i leveransen)
DCC
A
B
• Insexnyckelnr4ochnr5
• Borrmaskinmedborrar
Ø 3/ 6,5/ 12 mm
• Isoleringsband
tryck inifrån in gummigenom- förin-
gen och sätt in stabiliserings-ringen
(bild 1; 2).
4. Förmontera hållaren (bild 3), och
sätt samman den med huset i valt
läge (bild 4). Drag åt skruven för
hand.
= Får ej monteras högre än halvljusen.
S250
mm 400 mm
Amin. Bmin. Cmin. Dmin.
Observera:
För att vara helt säker på att få ett
bra lackresultat bör strålkastar-
huset (av PUR-matarial) lackeras
av en proffesionell billackerare.
Nebel_FF.indd 14 18.12.12 11:28

15
1. Ledningsändarna förläggs fram
till strålkastarna, förs genom
gummigenomförningarna in i husen
varefter kabelskor kläms på (bild 7).
2. Sätt in glödlamporna (tag inte i
glaskolven med bara fingrar).
3. Förbind ledningen med glöd-
lampsanslutningen och isolera. Ans-
lut jordledningen till hållarfjädern.
4. Snäpp in strålkastarinsatsen i
rätt position i huset (bild 8).
(TOP-markeringen skall vändas
uppåt)!
Montera reläet, stänkvattenskyddat
och med anslutningarna nedåt
(bild 5).
Montera strömbrytaren i instru-
mentbrädan: Antingen den som
levereras med satsen eller en spe-
cialströmbrytare för din bilmodell
(bild 6).
Elektrisk anslutning:
Slutmontering:
Lossa för säkerhets skull batteriets
minusanslutning (-).
Utför ledningsdragning enligt kopp-
lingsschema (sidan 3) och anslut.
Den bredvidstående tabellen visar
med vilket ljus dimstrålkastarna får
kombineras.
5. Skruva fast strålkastarna på bilen
(med tvåpunktsfästen).
6. Rikta strålkastarna, drag alla
skruvar.
7. Återanslut batteriets minusled-
ning(-).Kontrolleraljusfunktionen.
Fäst noga upp anslutningsledning-
arna.
Låt en verkstad eller en mack
med ljusinställningsapparat göra
en korrekt ljusinställning. Bara
rätt inställda strålkastare garan-
terar optimalt ljus, utan att blända
mötande trafik.
Ytterligare tips:
Håll strålkastarglasen rena.
Smuts kan reducera ljusutbytet
medupptill80%.
Du kör säkrare om du ser och
syns bra.
Har du reservglödlampor och
säkringar med i bilen?
Halvljus
Halv- och park.ljus
Parkeringsljus
Hel- och park.ljus
S
(se också under
”Ytterligare tips”)
Nebel_FF.indd 15 18.12.12 11:28

16
1. De positie van de te monteren
schijnwerpers bepalen en de beve-
stigingspunten volgens boven-
genoemde montage-afmetingen
aftekenen.
2. Met 3 mm voorboren en met
6,5 mm naboren. De geboorde
gaten met een anti-corrosiemiddel
bewerken.
Montage-afmetingen Montage hangend of staand, bo-
ven of onder de bumper mogelijk.
Schijnwerpers mogen niet trillen,
mogen niet boven de motorkap
uitsteken en moeten symmetrisch
zijn geplaatst.
Noodzakelijk gereedschap: • Duimstok
• Combinatietang
• Steek-ofringsleutelSW10
• InbussleutelSW5
• InbussleutelSW4enSW5
• BoormachinemetborenØ3/6,5
en 12 mm
• Isolatieband
Montage: 3. Schijnwerperinzet uit het huis
verwijderen, rubber tule van binnen
indrukken en de stabilisatiering
plaatsen (afb. 1; 2).
4. Houder voormonteren (afb. 3)
en, naar gelang de positie van de
te monteren schijnwerpers, aan het
lamphuis bevestigen (afb. 4).
Schroeven handvast aandraaien.
1. Twee-punts-bevestiging
2.Kabelsetmetrelais
3. Beschermrooster
Toebehoren zie afb. pagina 6
(worden niet meegeleverd)
DCC
A
B
Opletten aub.
Om een onberispelijke laklaag
te verkrijgen, mag de verlakking
van het koplamphuis (materiaal
PC) alleen in een lakkerij worden
uitgevoerd.
Nebel_FF.indd 16 18.12.12 11:28

17
1. De kabeluiteinden naar de schijn-
werper leggen, door de rubber tule
in het huis leiden en er kabelschoe-
nen aan vastklemmen (afb. 7).
2. Gloeilamp monteren (glas van
de gloeilamp niet met blote vingers
beetpakken).
3.Kabelmetdegloeilampaanslui-
ting verbinden en isoleren. Massa-
aansluiting op klemveer steken.
4. De schijnwerperinzet met huis
in de juiste positie vergrendelen
(afb. 8).
(TOP-markering altijd boven)!
Het relais op een tegen spatwater
beschermde plaats met de aansluit-
klemmen naar beneden monteren
(afb. 5).
Schakelaar in het dashboard
inbouwen: hetzij de meegeleverde
schakelaar of een speciaal voor uw
auto bestemde schakelaar (afb. 6).
Massa-aansluiting (-) veiligheids-
Elektrische aansluiting: halve van de accu losmaken.
Aansluitkabels volgens een van de
4 aansluitschema’s (pagina 3) leg-
gen en aansluiten.
Eindmontage:
Opmerking:
Zorgervoordatdeglazenvande
schijnwerpers schoon blijven. Vuile
glazen kunnen een vermindering
vanwel80%vandelichtopbrengst
tot gevolg hebben. U rijdt veilig
als u goed ziet en gezien wordt.
Heeft u ook reservegloeilampen en
zekerin-genindeauto?Indienunog
vragen hebt of montageproblemen
tegenkomt, bel dan de Hella klan-
tenservice / technische dienst,
telefoonnr. NL 030-6095672
Dimlicht
Dim. en stadslicht
Stadslicht
Groot- en stadslicht
NL
(zie ook bij
“Opmerking:”)
Het gebruik van de meegelever-
de beschermkappen is in het
normale wegverkeer niet toe-
gestaan. Beschermroosters zijn
echter wel toegestaan.
Uit de navolgende tabel is te zien
met welke standaard lichtfunctie
van uw auto de mistlampen ge-
combineerd mogen worden.
5. Schijnwerper aan de auto vast-
schroeven, (indien noodzake-lijk met
twee-punts-bevestiging).
6. Schijnwerper juist afstellen, alle
schroeven vastdraaien.
7. Massa-aansluiting (-) weer aan
de accu vastmaken. Lichten contro-
leren. Aansluitkabels wegwerken en
goed vastmaken.
Laat de mistlampen in de garage
of bij een service station exact
afstellen. Alleen juist afgestelde
schijnwerpers garanderen een
optimaal licht zonder tegenliggers
te verblinden.
Nebel_FF.indd 17 18.12.12 11:28

18
1. Determinar la posición de
montaje y marcar los puntos de
fijación según las medidas arriba
indicadas.
2. Taladrar previamente un agujero
de 3 mm y agrandarlo a 6,5 mm.
Tratar los agujeros taladrados con
anticorrosivo.
Medidas de montaje:
El montaje puede practicarse en
posición colgada o de pie, encima
o debajo del parachoques. Los
faros no deben vibrar, ni quedar
más altos que el capó y han de ir
colocados simétricamente.
Herramientas necesarias:
• Metroplegable
• Alicatesuniversales
• Llavehexagonal,entrecaras4y5
• Taladradoraconbrocade
3/ 6,5/ 12 mm de Ø
• Cintaaislante
Montaje: 3. Extraer la óptica del faro,
introducir a presión el maguito de
goma por dentro e insertar el anillo
estabilizador (fig. 1; 2).
4. Premontar el soporte (fig. 3) y
ensamblarlo con la carcasa, según
la posición elegida (fig. 4).
Apretar los tornillos fuertemente a
mano.
= No montar más altos que la luz de
cruce
E250
mm 400 mm
Amin. Bmin. Cmin. Dmin.
1. Soporte para fijación a dos
puntos
2. Cableado con relé
3. Rejilla de protección
Para accesorios, véase la fig. pág. 6
(no se incluyen en el suministro)
DCC
A
B
Observación:
Para obteber un pintado correcto
de la carcasa del faro (material
PC), es necesario pintarla en un
taller de pintura.
• Llavedebocaoanular, 
 entrecaras10
• Llavemachohexagonal, 
entrecaras 5
Nebel_FF.indd 18 18.12.12 11:28

19
1. Colocar los extremos de los cab-
les hacia el faro, conducirlos a
la carcasa del mismo a través del
maguito de goma, y apretar encima
los terminales (fig. 7).
2.Insertarlalámpara(notocarla
con las manos descubiertas).
3. Empalmar el cable a la conexión
de la lámpara y aislarlo. Enchufar el
cable de masa al muelle de sujeción.
4. Enclavar en la posición
correcta la óptica del faro con la
carcasa (fig. 8).
¡ La marca „TOP” debe quedar
siempre arriba!
Montar el relé con los bornes
dirigidos hacia abajo de forma que
quede a cubierto de las salpica-
duras de agua (fig. 5).
Montar en el cuadro de instrumen-
tos el interruptor que se suministra
o bien uno que se haya previsto
especialmente para su vehículo
(fig. 6).
Conexión eléctrica: Por razones de seguridad, de-
sembornar el cable de masa (-) de
la batería.
Colocar y conectar los cables
Montaje final: 5. Atornillar los faros al vehículo (si
fuera necesario, utilizar el soporte a
dos puntos).
6. Alinear los faros, apretar todos
los tornillos.
7. Volver a embornar el cable de
masa (-) de la batería. Comprobar
la instalación de alumbrado. Sujetar
de forma segura los cables de
conexión.
Haga practicar el reglaje de los
faros antiniebla en un taller o en
una gasolinera. Unicamente unos
faros bien ajustados garantizan
una óptima iluminación sin des-
Un consejo:
Mantenga los dispersores limpios.
La suciedad puede absorber hasta
el80%delrendimientoluminoso.
Ver y ser visto es aquí el lema de
seguridad.
¿Lleva lámparas de repuesto y
fusibles en el coche?
En caso de que Ud. tenga preguntas
o problemas con el montaje, consul-
te al concesionario de Hella.
Luz de cruce
Luz de cruce y población
Luz de población
Luz de carretera y de cruce
E
(véase también bajo
”consejo”)
según uno de los 4 esquemas de
conexión (página 3).
La tabla indica las posibilidades
permitidas:
lumbrar a los conductores que
circulan en sentido contrario.
Nebel_FF.indd 19 18.12.12 11:28

20
Istruzioni di montaggio:
Montaggio ritto o appeso, sotto
o sopra il paraurti. Accertarsi che
i proiettori non vibrino, che non
sporgano dal paraurti e che siano
montati simmetricamente.
Attrezzi necessari:
• Metropieghevole
• Pinzamultiuso
= montare ad un’ altezza che non superi
la luce anabbagliante
CH
I
250
mm 1200
mm 400 mm
Amin. Bmin. Cmin. Dmin.
1. Fissaggio a due punti
2.Cablaggioconrelè
3. Griglia di protezione
Accessori: vedi foto pagina 6
(da ordinare a parte)
DCC
A
B
Operazioni di montaggio: 3. Estrarre il gruppo ottico, far
passare il passafilo dall’ interno e
inserire l’ anello di rinforzo
(vedi fig. 1; 2).
4. Montare il supporto (vedi fig. 3)
e assiemarlo al corpo del proiettore
in funzione della posizione scelta
(vedi fig. 4).
Avvitare stabilmente le viti.
1. Definire la posizione di montag-
gio e contrassegnare i punti di
fissaggio.
2. Sgrossare con punta da 3 mm e
rifinire con punta da 6,5 mm. Appli-
care della protezione antiruggine
sui fori praticati.
• Chiavisse10
• ChiavipervitiadesagonoSW5
• Chiaveesagonale,aperture4e5
250
mm 400
mm 600
mm
Attenzione:
Per ottenere un risultato impecca-
bile la verniciatura della carcassa
del proiettore
(in policarbonato) deve essere
effettuata esclusivamente da una
officina specializzata.
• Trapanoconpunte3mm,
6,5 mm, 12 mm
• Nastroisolante
Nebel_FF.indd 20 18.12.12 11:28
