S E R V I C E M A N U A L

XR-M1000

XR-H1000

• BASIC TAPE MECHANISM: 2ZM–3MK2 YPR4N

• BASIC CD MECHANISM: 4ZG–1 Z3DSHNM • TYPE: U(M1000),LH(H1000)

S/M Code No. 09–985–272–4FP

STEREO SYSTEM

AMPLIFIER CASSETTE

DECK GRAPHIC

EQUALIZER CD

PLAYER SPEAKERS REMOTE

CONTROL

MX-NM1000

TYPE

RC-7AS08

SX-NMT1000

DX-NM1000

FX-NM1000 GE-NM1000

MX-NH1000LH SX-NAVH1000

DX-NH1000

FX-NH1000 GE-NH1000

ELECTRICAL MAIN PARTS LIST - 1/6 (MX-NM1000/NH1000)

NOTE: The characters in the suffix column indicate the part usage.

U ......................XX..................................A...................

LH .....................XX...................................B..................

REF.NO PARTS NO. DESCRIPTION SUFFIX

C 209 87-010-071-040 CAP,E 1-50 5L AB..................

C 201 87-010-192-080 C-CAP,S 0.022-50 F AB..................

C 205 87-010-194-080 CAP, CHIP 0.047 AB..................

C 207 87-010-194-080 CAP, CHIP 0.047 AB..................

C 202 87-010-264-040 CAP,E 100-10 5L AB..................

C 206 87-010-405-040 CAP,E 10-50 AB..................

C 203 87-010-490-040 CAP, ELECT 0.1-50 AB..................

C 208 87-A10-189-040 CAP,E 220-10 AB..................

C 204 87-A10-586-040 CAP,E 47-35 7L SR AB..................

C 211 87-012-140-080 CAP 470P AB..................

C 222 87-010-401-040 CAP,E 1-50 SME AB..................

C 220 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

C 221 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

C 241 87-010-178-080 CHIP CAP 1000P AB..................

C 248 87-010-192-080 C-CAP,S 0.022-50 F AB..................

C 243 87-010-312-080 C-CAP,S 15P-50 CH AB..................

C 244 87-010-316-080 C-CAP,S 33P-50 CH AB..................

C 242 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 247 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

D 201 87-017-931-080 ZENER,MTZJ5.6B AB..................

D 202 87-A40-468-080 C-DIODE,HSM2836CTR AB..................

D 203 87-A40-470-080 DIODE,1SS254 AB..................

D 205 87-A40-470-080 DIODE,1SS254 AB..................

D 240 87-A40-470-080 DIODE,1SS254 ....................

D 241 87-A40-470-080 DIODE,1SS254 ....................

IC 202 87-A20-914-010 IC,SPS-442-1-F AB..................

IC 201 88-SP1-609-010 IC,UPD780228-XXXX AB..................

Q 201 87-A30-087-080 C-FET,2SK2158 AB..................

Q 220 87-A30-071-080 C-TR,RT1N 144C AB..................

Q 241 87-026-263-080 C-TR,RN1410 AB..................

Q 240 87-A30-074-080 C-TR,RT1P 141C AB..................

SW 201 87-A90-535-010 SW,RTRY EC16B24304 AB..................

X 201 87-A70-075-080 VIB,CER 4.19MHZ CRHF AB..................

C 608 87-010-166-080 C-CAP,S 100P-50 SL AB..................

C 604 87-010-166-080 C-CAP,S 100P-50 SL AB..................

C 602 87-010-176-080 C-CAP,S 680P-50 SL AB..................

C 603 87-010-186-080 CAP,CHIP 4700P AB..................

C 605 87-010-321-080 CHIP CAPACITOR,82P(J) AB..................

C 601 87-010-405-040 CAP,E 10-50 AB..................

C 606 87-010-544-040 CAP,E 0.1-50 SME AB..................

C 609 87-010-545-040 CAP,E 0.22-50 SME AB..................

C 610 87-010-177-080 C-CAP,S 820P-50 SL AB..................

C 614 87-010-248-040 CAP,E 220-10 SME AB..................

C 615 87-010-378-040 CAP,E 10-16 AB..................

C 611 87-010-406-040 CAP,E 22-50 SME AB..................

C 619 87-016-526-080 C-CAP,S 0.47-16 BK AB..................

C 905 87-010-180-080 C-CER 1500P AB..................

C 909 87-010-181-080 CAP,CHIP S 1800P AB..................

C 908 87-010-188-080 CAP,CHIP 6800P AB..................

C 904 87-010-188-080 CAP,CHIP 6800P AB..................

C 907 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 906 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 902 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

C 901 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

C 903 87-A10-712-080 C-CAP,S 0.22-50 Z F AB..................

C 916 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................

C 915 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................

C 910 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 918 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 917 87-010-260-040 CAP,E 47-25 SME AB..................

C 919 87-010-264-040 CAP,E 100-10 5L AB..................

C 914 87-010-401-040 CAP,E 1-50 SME AB..................

C 913 87-010-401-040 CAP,E 1-50 SME AB..................

C 912 87-016-526-080 C-CAP,S 0.47-16 BK AB..................

C 921 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 920 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 922 87-010-318-080 C-CAP,S 47P-50 CH AB..................

CN 901 87-099-195-010 CONN,7P 6216 V AB..................

D 600 87-A40-470-080 DIODE,1SS254 AB..................

D 901 87-070-136-080 ZENER,MTZJ5.1B AB..................

FB 601 87-008-372-080 FILTER, EMI BL OIRNI AB..................

IC 601 87-017-888-080 IC,NJM4558MD AB..................

IC 901 87-A20-560-040 C-IC,M65849BFP AB..................

J 601 87-A60-284-010 JACK,3.5MO (MSC) AB..................

J 602 87-A60-284-010 JACK,3.5MO (MSC) AB..................

Q 600 87-A30-087-080 C-FET,2SK2158 AB..................

C 805 87-010-159-080 C-CAP,S 27P-50 SL AB..................

C 804 87-010-159-080 C-CAP,S 27P-50 SL AB..................

C 802 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 801 87-010-263-040 CAP,E 100-10 AB..................

C 803 87-010-405-040 CAP,E 10-50 AB..................

C 806 87-016-526-080 C-CAP,S 0.47-16 BK AB..................

D 801 87-070-136-080 ZENER,MTZJ5.1B AB..................

D 802 87-A40-470-080 DIODE,1SS254 AB..................

IC 801 88-NF5-615-040 C-IC,MSM6654A-521GS-KR1 AB..................

X 801 87-A70-075-080 VIB,CER 4.19MHZ CRHF AB..................

C 503 87-010-180-080 C-CER 1500P AB..................

C 504 87-010-180-080 C-CER 1500P AB..................

C 513 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 514 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 511 87-010-405-080 CAP, ELECT 10-50V AB..................

C 512 87-010-405-080 CAP, ELECT 10-50V AB..................

C 519 87-012-142-080 CAP, S 0.33-16 AB..................

C 522 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 521 87-010-194-080 CAP, CHIP 0.047 AB..................

C 523 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

C 520 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

C 535 87-010-195-080 C-CAP,S 0.068-25 F AB..................

C 537 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 532 87-010-260-080 CAP, ELECT 47-25V AB..................

C 534 87-010-263-080 CAP, ELECT 100-10V AB..................

C 533 87-010-263-080 CAP, ELECT 100-10V AB..................

C 539 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 538 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 531 87-010-405-080 CAP, ELECT 10-50V AB..................

C 536 87-012-142-080 CAP, S 0.33-16 AB..................

C 545 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 540 87-010-314-080 C-CAP,S 22P-50V AB..................

C 542 87-010-314-080 C-CAP,S 22P-50V AB..................

C 541 87-010-314-080 C-CAP,S 22P-50V AB..................

D 532 87-A40-002-080 ZENER,MTZJ5.1C AB..................

D 531 87-A40-438-080 ZENER,MTZJ4.7A AB..................

IC 501 87-A20-954-040 C-IC,M62445FP-601 AB..................

Q 501 87-026-609-080 TR,KTA1266GR AB..................

C 109 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 108 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 106 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 107 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 105 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 102 87-016-520-090 CAP,E 3300-65 AB..................

C 101 87-016-520-090 CAP,E 3300-65 AB..................

C 104 87-016-658-090 CAP,E 4700-35 SMG AB..................

C 103 87-016-658-090 CAP,E 4700-35 SMG AB..................

C 110 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 111 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 112 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 113 87-010-247-080 CAP, ELECT 100-50V AB..................

C 116 87-010-247-080 CAP, ELECT 100-50V AB..................

C 119 87-010-260-080 CAP, ELECT 47-25V AB..................

C 118 87-010-263-080 CAP, ELECT 100-10V AB..................

C 114 87-010-385-080 CAP, ELECT 220-25V AB..................

C 115 87-010-385-080 CAP, ELECT 220-25V AB..................

C 117 87-010-430-080 CAP, ELECT 100-63 AB..................

C 124 87-010-112-080 CAP, ELECT 100-16V AB..................

C 121 87-010-174-080 CAP CHIP SL470P (K) AB..................

C 125 87-010-235-080 CAP,E 470-16 SME AB..................

C 123 87-010-247-080 CAP, ELECT 100-50V AB..................

C 122 87-010-263-080 CAP, ELECT 100-10V A...................

C 120 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 908 87-010-190-080 S CHIP F 0.01 AB..................

C 907 87-010-190-080 S CHIP F 0.01 AB..................

C 906 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 905 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 904 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 903 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 909 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 910 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 920 87-012-157-080 C-CAP,S 330P-50 CH AB..................

C 921 87-012-157-080 C-CAP,S 330P-50 CH AB..................

C 922 87-012-157-080 C-CAP,S 330P-50 CH AB..................

C 923 87-012-157-080 C-CAP,S 330P-50 CH AB..................

CN 905 87-099-196-010 CONN,8P 6216 V AB..................

D 102 87-017-447-010 DIODE,GBU4DL AB..................

D 107 87-070-274-080 DIODE,1N4003 SEM AB..................

D 108 87-070-274-080 DIODE,1N4003 SEM AB..................

D 109 87-070-274-080 DIODE,1N4003 SEM AB..................

D 106 87-070-274-080 DIODE,1N4003 SEM AB..................

D 104 87-A40-468-080 C-DIODE,HSM2836CTR AB..................

D 105 87-A40-469-080 C-DIODE,HSM2838CTR AB..................

D 103 87-A40-470-080 DIODE,1SS254 AB..................

D 115 87-A40-004-080 ZENER,MTZJ16A AB..................

D 110 87-A40-341-080 ZENER,MTZJ 36 A AB..................

D 112 87-A40-345-080 ZENER,MTZJ10C AB..................

D 111 87-A40-468-080 C-DIODE,HSM2836CTR AB..................

D 901 87-A40-470-080 DIODE,1SS254 AB..................

FC 101 87-033-213-080 CLAMP, FUSE AB..................

FC 102 87-033-213-080 CLAMP, FUSE AB..................

J 901 87-A60-488-010 JACK,DIA6.3 BLK ST W/SW KM16AT AB..................

J 902 87-A60-617-010 TERMINAL,SP 4P (MSC) AB..................

J 903 87-A60-653-010 JACK,PIN 4P BLK/BLK AB..................

J 905 87-A60-658-010 JACK,PIN 6P WHITE/RED AB..................

L 902 87-003-383-010 COIL,1UH-S AB..................

L 901 87-003-383-010 COIL,1UH-S AB..................

PR 103 87-026-682-080 PROTECTOR,10A 60V491 .B..................

PR 104 87-026-682-080 PROTECTOR,10A 60V491 .B..................

PR 104 87-026-691-080 FUSE,10A 125V 251 A...................

PR 103 87-026-691-080 FUSE,10A 125V 251 A...................

PR 101 87-A90-195-080 PROTECTOR 7A 125V 49 .B..................

PR 102 87-A90-195-080 PROTECTOR 7A 125V 49 .B..................

PR 102 87-A90-210-080 FUSE,7A 125V 251 A...................

PR 101 87-A90-210-080 FUSE,7A 125V 251 A...................

Q 103 87-026-610-080 TR,KTC3198GR AB..................

Q 107 87-A30-075-080 C-TR,2SA1235F AB..................

Q 109 87-A30-075-080 C-TR,2SA1235F AB..................

Q 108 87-A30-076-080 C-TR,2SC3052F AB..................

ELECTRICAL MAIN PARTS LIST - 2/6 (MX-NM1000/NH1000)

Q 104 87-A30-076-080 C-TR,2SC3052F AB..................

Q 106 87-A30-076-080 C-TR,2SC3052F AB..................

Q 105 87-A30-083-080 TR,CSD1489B AB..................

Q 102 89-213-702-010 TR,2SB1370 (1.8W) AB..................

Q 101 89-213-702-010 TR,2SB1370 (1.8W) AB..................

Q 112 87-026-609-080 TR,KTA1266GR AB..................

Q 111 87-026-609-080 TR,KTA1266GR AB..................

Q 115 87-A30-075-080 C-TR,2SA1235F A...................

Q 114 87-A30-075-080 C-TR,2SA1235F AB..................

Q 110 87-A30-076-080 C-TR,2SC3052F AB..................

Q 901 87-A30-073-080 C-TR,RT1N 141C AB..................

R 123 87-022-200-080 RESISTOR, METAL 0.56 1W A...................

R 909 87-A00-126-080 RES M/F 220-1/WJ VIP AB..................

R 912 87-A00-126-080 RES M/F 220-1/WJ VIP AB..................

R 911 87-A00-126-080 RES M/F 220-1/WJ VIP AB..................

R 910 87-A00-126-080 RES M/F 220-1/WJ VIP AB..................

RY 101 87-045-389-010 RELAY,OSA-SS-212DM5 AB..................

RY 901 87-A90-713-010 RELAY,12V DQ12D1-OS(M) AB..................

S 101 87-036-173-010 SW,SL 2-2-4 SDKG(*) .B..................

T 102 87-A60-317-010 TERMINAL, 1P MSC AB..................

T 101 87-A60-317-010 TERMINAL, 1P MSC AB..................

W 101 85-NF5-628-010 F-CABLE 7P-2.5 AB..................

C 201 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 202 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 209 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 213 87-010-186-080 CAP,CHIP 4700P AB..................

C 214 87-010-186-080 CAP,CHIP 4700P AB..................

C 212 87-010-187-080 CAP CHIP S5600P AB..................

C 211 87-010-187-080 CAP CHIP S5600P AB..................

C 217 87-010-260-080 CAP, ELECT 47-25V AB..................

C 218 87-010-260-080 CAP, ELECT 47-25V AB..................

C 210 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 215 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 216 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 219 87-A10-516-080 C-CAP,S 100P-200 J CH AB..................

C 223 87-010-405-080 CAP, ELECT 10-50V AB..................

C 227 87-010-407-080 CAP, ELECT 33-50V AB..................

C 221 87-016-462-080 C-CAP,S 1-16 F AB..................

C 222 87-016-462-080 C-CAP,S 1-16 F AB..................

C 220 87-A10-516-080 C-CAP,S 100P-200 J CH AB..................

C 232 87-010-186-080 CAP,CHIP 4700P AB..................

C 231 87-010-186-080 CAP,CHIP 4700P AB..................

C 235 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 234 87-010-401-080 CAP, ELECT 1-50V AB..................

C 233 87-010-401-080 CAP, ELECT 1-50V AB..................

D 201 87-A40-470-080 DIODE,1SS254 AB..................

D 207 87-A40-470-080 DIODE,1SS254 AB..................

D 208 87-A40-470-080 DIODE,1SS254 AB..................

D 203 87-A40-470-080 DIODE,1SS254 AB..................

D 209 87-A40-470-080 DIODE,1SS254 AB..................

D 205 87-A40-470-080 DIODE,1SS254 AB..................

D 202 87-A40-470-080 DIODE,1SS254 AB..................

D 204 87-A40-470-080 DIODE,1SS254 AB..................

D 206 87-A40-470-080 DIODE,1SS254 AB..................

D 214 87-070-136-080 ZENER,MTZJ5.1B AB..................

D 213 87-070-136-080 ZENER,MTZJ5.1B AB..................

D 212 87-A40-370-090 DIODE,RK46-P20 AB..................

D 211 87-A40-370-090 DIODE,RK46-P20 AB..................

D 217 87-A40-470-080 DIODE,1SS254 AB..................

D 218 87-A40-470-080 DIODE,1SS254 AB..................

D 219 87-A40-470-080 DIODE,1SS254 AB..................

D 216 87-A40-470-080 DIODE,1SS254 AB..................

D 215 87-A40-470-080 DIODE,1SS254 AB..................

D 210 87-A40-470-080 DIODE,1SS254 AB..................

D 220 87-A40-345-080 ZENER,MTZJ10C AB..................

D 222 87-A40-470-080 DIODE,1SS254 AB..................

D 225 87-A40-470-080 DIODE,1SS254 AB..................

D 226 87-A40-470-080 DIODE,1SS254 AB..................

D 227 87-A40-470-080 DIODE,1SS254 AB..................

D 221 87-A40-470-080 DIODE,1SS254 AB..................

D 223 87-A40-488-080 DIODE,1SS244 AB..................

D 224 87-A40-488-080 DIODE,1SS244 AB..................

D 296 87-A40-470-080 DIODE,1SS254 AB..................

D 295 87-A40-470-080 DIODE,1SS254 AB..................

Q 204 87-A30-075-080 C-TR,2SA1235F AB..................

Q 202 87-A30-086-040 C-TR,CSD1306E AB..................

Q 201 87-A30-086-040 C-TR,CSD1306E AB..................

Q 207 87-A30-107-080 C-TR,CMBT5401 AB..................

Q 208 87-A30-107-080 C-TR,CMBT5401 AB..................

Q 209 87-A30-107-080 C-TR,CMBT5401 AB..................

Q 214 87-A30-076-080 C-TR,2SC3052F AB..................

Q 211 87-A30-076-080 C-TR,2SC3052F AB..................

Q 212 87-A30-076-080 C-TR,2SC3052F AB..................

Q 213 87-A30-076-080 C-TR,2SC3052F AB..................

Q 218 87-A30-097-010 TR,FN 1016 AB..................

Q 217 87-A30-097-010 TR,FN 1016 AB..................

Q 219 87-A30-098-010 TR,FP 1016 AB..................

Q 210 87-A30-107-080 C-TR,CMBT5401 AB..................

Q 215 87-A30-190-080 TR,CC5551 AB..................

Q 216 87-A30-190-080 TR,CC5551 AB..................

Q 227 87-A30-072-080 C-TR,RT1P 144C AB..................

Q 228 87-A30-073-080 C-TR,RT1N 141C AB..................

Q 226 87-A30-075-080 C-TR,2SA1235F AB..................

Q 225 87-A30-076-080 C-TR,2SC3052F AB..................

Q 220 87-A30-098-010 TR,FP 1016 AB..................

Q 222 87-A30-106-080 C-TR,CMBT5551 AB..................

ELECTRICAL MAIN PARTS LIST - 3/6 (MX-NM1000/NH1000)

Q 221 87-A30-106-080 C-TR,CMBT5551 AB..................

Q 229 87-A30-107-080 C-TR,CMBT5401 AB..................

Q 223 87-A30-162-010 FET,2SK2937 AB..................

Q 224 87-A30-162-010 FET,2SK2937 AB..................

Q 291 87-A30-074-080 C-TR,RT1P 141C AB..................

Q 295 87-A30-106-080 C-TR,CMBT5551 AB..................

Q 290 87-A30-107-080 C-TR,CMBT5401 AB..................

R 239 87-A00-262-080 RES,M/F 0.15-2W J AB..................

R 238 87-A00-262-080 RES,M/F 0.15-2W J AB..................

R 237 87-A00-262-080 RES,M/F 0.15-2W J AB..................

R 240 87-A00-262-080 RES,M/F 0.15-2W J AB..................

TH 201 87-A90-221-080 C-THMS,100K AB..................

TH 202 87-A90-221-080 C-THMS,100K AB..................

88-SP1-211-010 GUIDE,FUN AB..................

88-SX1-203-010 GUIDE,FL AB..................

C 101 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 302 87-010-404-040 CAP,E 4.7-50 SME AB..................

C 301 87-010-404-040 CAP,E 4.7-50 SME AB..................

D 304 87-A40-470-080 DIODE,1SS254 AB..................

D 305 87-A40-470-080 DIODE,1SS254 AB..................

D 302 87-A40-470-080 DIODE,1SS254 AB..................

D 301 87-A40-470-080 DIODE,1SS254 AB..................

D 303 87-A40-470-080 DIODE,1SS254 AB..................

FL 301 88-SP1-610-010 FL,10-BT-208GK AB..................

LED 305 87-A40-497-080 LED,SML11516C AB..................

LED 301 87-A40-497-080 LED,SML11516C AB..................

LED 302 87-A40-497-080 LED,SML11516C AB..................

LED 304 87-A40-497-080 LED,SML11516C AB..................

LED 303 87-A40-497-080 LED,SML11516C AB..................

Q 307 87-026-226-080 CHIP-TR,DTA143EK AB..................

Q 303 87-A30-071-080 C-TR,RT1N 144C AB..................

Q 305 87-A30-071-080 C-TR,RT1N 144C AB..................

Q 304 87-A30-071-080 C-TR,RT1N 144C AB..................

Q 301 87-A30-071-080 C-TR,RT1N 144C AB..................

Q 302 87-A30-071-080 C-TR,RT1N 144C AB..................

Q 306 89-112-965-080 TR,2SA1296 (0.75W) AB..................

S 308 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 306 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 307 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 303 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 301 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 305 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 304 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 302 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 309 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 311 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 310 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 315 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 312 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 313 87-A90-809-080 SW,TACT TSTA-2 AB..................

S 314 87-A90-809-080 SW,TACT TSTA-2 AB..................

C 603 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 604 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 605 87-010-369-080 C-CAP,S 0.033-25 K B AB..................

C 606 87-010-369-080 C-CAP,S 0.033-25 K B AB..................

C 609 87-010-374-080 CAP, ELECT 47-10V AB..................

C 608 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 607 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 601 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 602 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 612 87-010-112-080 CAP, ELECT 100-16V AB..................

C 614 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................

C 613 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................

C 610 87-010-374-080 CAP, ELECT 47-10V AB..................

C 611 87-010-405-080 CAP, ELECT 10-50V AB..................

CN 601 87-099-195-010 CONN,7P 6216 V AB..................

IC 601 87-A20-804-040 C-IC,NJM2152M AB..................

C 701 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 702 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 709 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................

C 708 87-012-365-080 C-CAP,S 0.027-25VBK AB..................

C 707 87-012-365-080 C-CAP,S 0.027-25VBK AB..................

C 706 87-016-460-080 C-CAP,S 0.22-16 B AB..................

C 705 87-016-460-080 C-CAP,S 0.22-16 B AB..................

C 703 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

C 704 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

C 719 87-010-178-080 CHIP CAP 1000P AB..................

C 715 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 716 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 718 87-010-188-080 CAP,CHIP 6800P AB..................

C 717 87-010-188-080 CAP,CHIP 6800P AB..................

C 711 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 712 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 713 87-010-787-080 CAP, U 0.022-25 AB..................

C 714 87-010-787-080 CAP, U 0.022-25 AB..................

C 710 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................

C 720 87-010-178-080 CHIP CAP 1000P AB..................

C 721 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 722 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 723 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 724 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 731 87-010-112-080 CAP, ELECT 100-16V AB..................

C 738 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 735 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 736 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 737 87-010-322-080 C-CAP,S 100P-50 CH AB..................

ELECTRICAL MAIN PARTS LIST - 4/6 (MX-NM1000/NH1000)

C 730 87-010-404-080 CAP, ELECT 4.7-50V AB..................

IC 701 87-A20-869-040 C-IC,M62449FP AB..................

C 701 87-010-260-080 CAP, ELECT 47-25V AB..................

C 702 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 709 87-012-195-080 C-CAP,U 100P-50CH AB..................

C 704 87-012-286-080 CAP, U 0.01-25 AB..................

C 703 87-012-286-080 CAP, U 0.01-25 AB..................

C 712 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 711 87-010-263-080 CAP, ELECT 100-10V AB..................

C 715 87-010-322-080 C-CAP,S 100P-50 CH ....................

C 715 87-012-195-080 C-CAP,U 100P-50CH ....................

C 714 87-012-286-080 CAP, U 0.01-25 AB..................

C 719 87-012-286-080 CAP, U 0.01-25 AB..................

C 717 87-012-286-080 CAP, U 0.01-25 AB..................

C 713 87-012-286-080 CAP, U 0.01-25 AB..................

C 727 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 728 87-010-248-080 CAP, ELECT 220-10V AB..................

C 721 87-012-176-080 CAP 15P AB..................

C 722 87-012-176-080 CAP 15P AB..................

C 720 87-012-195-080 C-CAP,U 100P-50CH ....................

C 725 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 723 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

CN 601 87-099-028-010 CONN,11P 6216 H AB..................

D 710 87-A40-470-080 DIODE,1SS254 ....................

D 721 87-A40-234-080 ZENER,MTZJ5.6A AB..................

IC 721 86-NFZ-655-010 IC,LC72131D(Z) AB..................

Q 711 87-A30-196-080 TR,2SC4115SRS AB..................

X 721 87-A70-061-010 VIB,XTAL 4.500MHZ CSA-309 AB..................

C 758 87-012-167-080 C-CAP,U 5P-50 CH AB..................

C 757 87-012-188-080 C-CAP,U 47P-50 CH AB..................

C 755 87-012-286-080 CAP, U 0.01-25 AB..................

C 756 87-012-286-080 CAP, U 0.01-25 AB..................

C 761 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 769 87-010-260-080 CAP, ELECT 47-25V ....................

C 769 87-010-408-080 CAP, ELECT 47-50V AB..................

C 763 87-010-757-080 C.CAP,U 0.047-25F AB..................

C 766 87-012-286-080 CAP, U 0.01-25 AB..................

C 765 87-012-286-080 CAP, U 0.01-25 AB..................

C 764 87-012-337-080 C-CAP,U 56P-50 CH AB..................

C 773 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 774 87-010-263-080 CAP, ELECT 100-10V AB..................

C 771 87-010-383-080 CAP, ELECT 33-25V AB..................

C 777 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 779 87-010-401-080 CAP, ELECT 1-50V AB..................

C 778 87-010-401-080 CAP, ELECT 1-50V AB..................

C 775 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 771 87-010-407-080 CAP, ELECT 33-50V ....................

C 772 87-010-757-080 C.CAP,U 0.047-25F AB..................

C 770 87-010-829-080 CAP, U 0.047-16 AB..................

C 776 87-012-286-080 CAP, U 0.01-25 AB..................

C 780 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 782 87-010-405-080 CAP, ELECT 10-50V AB..................

C 781 87-010-405-080 CAP, ELECT 10-50V AB..................

C 789 87-012-275-080 C-CAP,U 1200P-50 B AB..................

C 787 87-012-280-080 CAP, U 3300P-50 AB..................

C 788 87-012-280-080 CAP, U 3300P-50 AB..................

C 784 87-012-286-080 CAP, U 0.01-25 AB..................

C 783 87-012-286-080 CAP, U 0.01-25 AB..................

C 796 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 791 87-010-405-080 CAP, ELECT 10-50V AB..................

C 794 87-010-406-080 CAP, ELECT 22-50 AB..................

C 795 87-010-596-080 CAP, S 0.047-16 AB..................

C 799 87-010-757-080 C.CAP,U 0.047-25F AB..................

C 793 87-012-273-080 C-CAP,U 820P-50 B AB..................

C 790 87-012-275-080 C-CAP,U 1200P-50 B AB..................

C 797 87-012-276-080 CAP, CHIP SS 1500 PBK ....................

C 798 87-012-276-080 CAP, CHIP SS 1500 PBK ....................

C 798 87-012-278-080 C-CAP,U 2200P-50 B AB..................

C 797 87-012-278-080 C-CAP,U 2200P-50 B AB..................

D 773 87-A40-470-080 DIODE,1SS254 AB..................

D 771 87-A40-470-080 DIODE,1SS254 ....................

IC 771 87-A20-438-010 IC,LA1837 AB..................

IC 771 87-A20-913-010 IC,LA1837NL ....................

L 771 87-A50-266-010 COIL,FM DET-2N(TOK) AB..................

L 772 87-A90-052-010 FLTR,CFMT-450A(TOK) ....................

L 772 87-A90-733-010 FLTR,PCFAZH-450 (TOK) AB..................

L 781 87-005-847-080 COIL,2.2UH(CECS) AB..................

L 792 87-A50-027-010 COIL,1 POLE MPX(TOK) ....................

L 791 87-A50-027-010 COIL,1 POLE MPX(TOK) ....................

L 791 87-A50-209-010 COIL,1POLE MPX(MIT) AB..................

L 792 87-A50-209-010 COIL,1POLE MPX(MIT) AB..................

X 771 87-030-354-010 VIB,CF BFU 450C ....................

0801 87-033-241-010 TERMINAL,ANT AJ-2039 ....................

C 813 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 819 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 818 87-010-197-080 CAP, CHIP 0.01 DM ....................

C 812 87-012-286-080 CAP, U 0.01-25 AB..................

C 814 87-012-286-080 CAP, U 0.01-25 AB..................

C 828 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 829 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 820 87-010-260-080 CAP, ELECT 47-25V ....................

C 820 87-010-408-080 CAP, ELECT 47-50V AB..................

C 821 87-012-286-080 CAP, U 0.01-25 AB..................

C 823 87-012-286-080 CAP, U 0.01-25 AB..................

C 822 87-012-286-080 CAP, U 0.01-25 AB..................

C 944 87-010-575-080 C-CAP,S 560P-50 UJ ....................

ELECTRICAL MAIN PARTS LIST - 5/6 (MX-NM1000/NH1000)

C 942 87-012-172-080 CAPACITOR CHIP U 10P CH ....................

C 941 87-012-180-080 C-CAP,U 22P-50 CH ....................

C 943 87-012-286-080 CAP, U 0.01-25 ....................

C 940 87-012-286-080 CAP, U 0.01-25 ....................

C 945 87-012-286-080 CAP, U 0.01-25 ....................

C 947 87-012-286-080 CAP, U 0.01-25 ....................

C 949 87-A10-039-080 C-CAP,U 470P-50 J CH ....................

C 959 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 956 87-010-263-080 CAP, ELECT 100-10V ....................

C 957 87-010-311-080 CAP 12P ....................

C 954 87-010-400-080 CAP, ELECT 0.47-50V ....................

C 953 87-012-286-080 CAP, U 0.01-25 ....................

C 952 87-012-286-080 CAP, U 0.01-25 ....................

C 958 87-012-286-080 CAP, U 0.01-25 ....................

C 950 87-A10-913-080 C-CAP, 4700P-50 J CH ....................

C 960 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 962 87-010-401-080 CAP, ELECT 1-50V ....................

C 961 87-012-170-080 C-CAP,U 8P-50 CH AB..................

CF 802 82-785-747-010 CF MS2 GHY R ....................

CF 802 87-008-261-010 FILTER, SFE10.7MA5-A AB..................

CF 801 87-008-261-010 FILTER, SFE10.7MA5-A AB..................

CF 801 87-008-423-010 CERAMIC FILTER, SFE10.7 ....................

D 942 87-A40-270-080 C-DIODE,MC2838 ....................

D 941 87-A40-470-080 DIODE,1SS254 ....................

D 944 87-A40-470-080 DIODE,1SS254 ....................

FFE 801 A8-6ZA-191-130 6ZA-1 FEENM ....................

FFE 801 A8-6ZA-195-130 6ZA-1 YFEENM ....................

FFE 801 A8-8ZA-190-030 8ZA-1 FEUNM ....................

FFE 801 A8-8ZA-191-030 8ZA-1 YFEUNM AB..................

J 801 87-A60-657-010 TERMINAL,4P HSP-154V5-02 AB..................

L 832 87-005-847-080 COIL,2.2UH(CECS) AB..................

L 943 87-005-372-080 COIL S 1MHM ....................

L 942 87-A50-019-010 COIL,OSC LW(COI) ....................

L 941 87-A50-020-010 COIL,ANT LW(COI) ....................

L 945 87-A50-022-010 COIL,ANT SW(COI) ....................

L 944 87-A50-159-010 COIL,10MH K C2B ....................

L 946 87-A50-173-010 COIL,OSC SW-N(COI) ....................

L 983 86-NF4-666-010 AM PACK 3(TOK) ....................

L 981 87-NF4-650-010 COIL,AM PACK 4N(TOK) AB..................

L 981 87-NF4-651-010 COIL,AM PACK2N(TOM) ....................

Q 807 87-A30-072-080 C-TR,RT1P 144C ....................

Q 806 87-A30-072-080 C-TR,RT1P 144C AB..................

Q 805 89-327-143-080 TR,2SC2714 (0.1W) AB..................

Q 941 87-A30-074-080 C-TR,RT1P 141C ....................

Q 943 87-A30-075-080 C-TR,2SA1235F ....................

Q 942 87-A30-075-080 C-TR,2SA1235F ....................

Q 945 87-A30-076-080 C-TR,2SC3052F ....................

Q 944 87-A30-076-080 C-TR,2SC3052F ....................

Q 949 87-A30-076-080 C-TR,2SC3052F ....................

Q 948 87-A30-086-070 C-TR,CSD1306E ....................

Q 946 87-A30-086-070 C-TR,CSD1306E ....................

Q 947 89-503-602-080 C-FET,2SK360E ....................

Q 951 87-A30-074-080 C-TR,RT1P 141C ....................

Q 952 87-A30-086-070 C-TR,CSD1306E ....................

Q 950 87-A30-086-070 C-TR,CSD1306E ....................

TC 943 87-011-164-010 CAPACITOR,TRIMMER 30P ....................

TC 942 87-011-164-010 CAPACITOR,TRIMMER 30P ....................

TC 941 87-011-173-010 CERAMIC TRIMMER 20P ....................

C 952 87-010-263-080 CAP, ELECT 100-10V AB..................

C 953 87-010-380-080 CAP, ELECT 47-16V AB..................

C 951 87-010-401-080 CAP, ELECT 1-50V AB..................

D 952 87-A40-470-080 DIODE,1SS254 AB..................

D 951 87-A40-470-080 DIODE,1SS254 AB..................

Q 952 87-026-609-080 TR,KTA1266GR AB..................

Q 951 87-A30-076-080 C-TR,2SC3052F AB..................

ELECTRICAL MAIN PARTS LIST - 6/6 (MX-NM1000/NH1000)

SCHEMATIC DIAGRAM _1 (MX-NM1000/NH1000: MAIN)

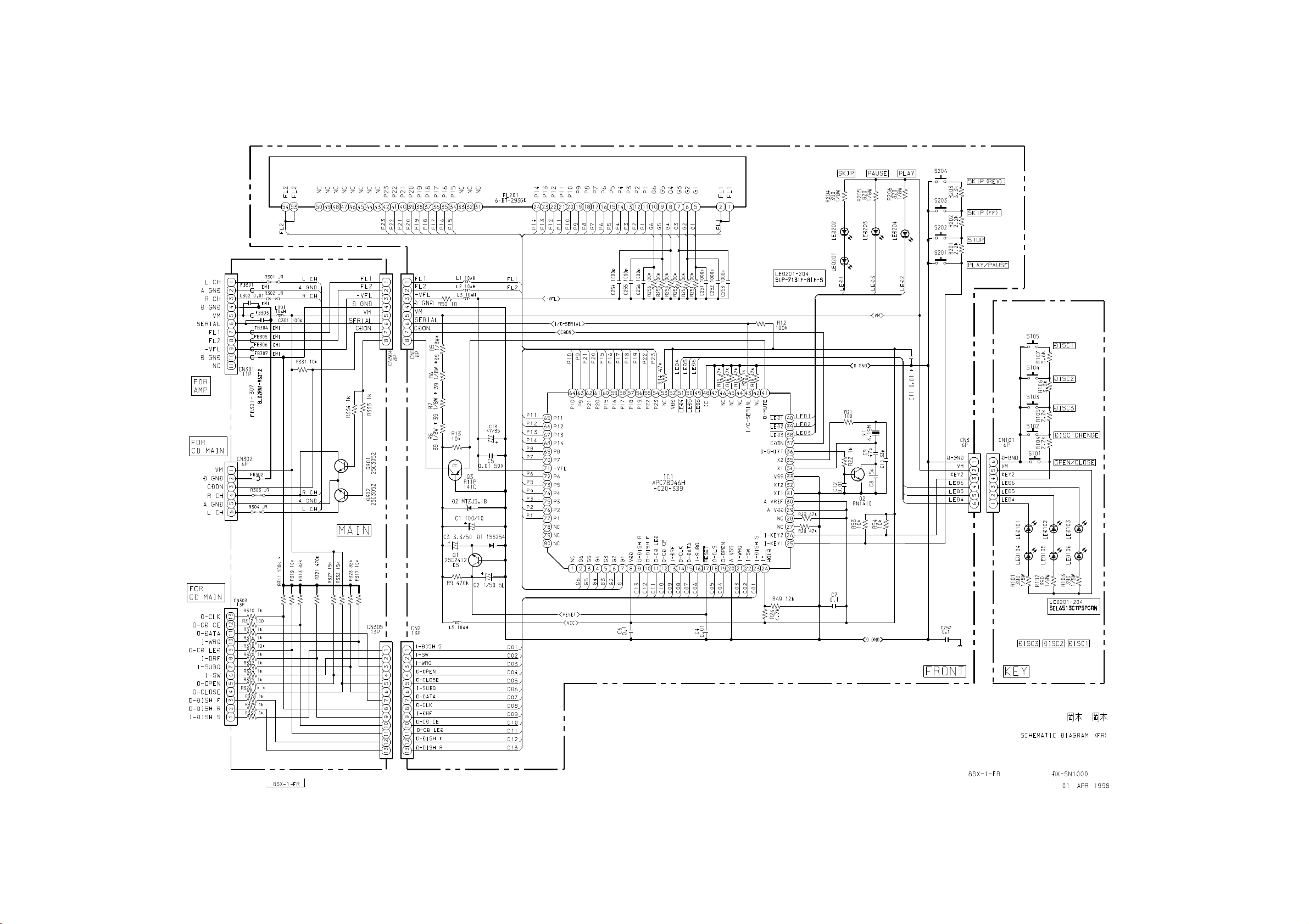

SCHEMATIC DIAGRAM _2 (MX-NM1000/NH1000: FRONT)

SCHEMATIC DIAGRAM _3 (MX-NM1000/NH1000: TUNER)

This manual suits for next models

Table of contents

Popular Stereo System manuals by other brands

Sony

Sony HCD-VX88 Service manual

Philips

Philips MCM398D/12 user manual

Sony

Sony CMT-SPZ90DB operating instructions

LG OM4560 owner's manual

JVC

JVC UX-G3 instructions

Odys

Odys ODYS - LOOP instruction manual

Panasonic

Panasonic SC-AK100 operating instructions

Sharp

Sharp CD-G10000V Operation manual

Bogen

Bogen NEARSCAPES 4.1 manual

Panasonic

Panasonic SCPM29 - MINI HES W/CD PLAYER operating instructions

Meyer

Meyer LD-3 operating instructions

THOMSON

THOMSON MIC302U manual

Philips

Philips MCM530 Service manual

Sony

Sony SS-CEP50 Service manual

Cetacea Sound

Cetacea Sound CVS-II user guide

Sony

Sony MHC-V21D Service manual

Denon

Denon UCD-250 Service manual

Exibel

Exibel BDX600-UK user manual

Aiwa XR-H1000 User manual

Popular Stereo System manuals by other brands
