AK FJ43 SUV with soft top IDF & LAF User manual

AK350041/35 SCALE
FJ43 SUV with soft top
IDF & LAF
CAUTION
• Glue and paint should always be used in a well-ventilated
area. Avoid any open ames. Glue and paint are not included.
• This product is intended for ages 14 to adult, younger chil-
dren may only assemble it under adult supervision. Those
who will assemble the model or supervise the process, are
advised to carefully study the user manual before starting
the assembly process.
• Please be careful with the tips of tools and parts. Pay special
attention to photo-etched parts to avoid scratch or injury.
Keep the parts and plastic bags away from children, pets or
anyone who needs special care.
• Please check the symbology below and familiarise yourself
before building this model kit.
APPLY DECAL
APLICAR CALCA
1
A
MARKING OPTION
OPCIÓN DE MARCADO
SEPARATELY BUILT SUB-ASSEMBLY
CONSTRUCCIÓN POR SEPARADO
SUB-ENSAMBLADO
MAKE 2PCS
HACER 2
BEND
DOBLAR
REMOVE
QUITAR
DRILL HOLE
TALADRAR
FILL HOLE
RELLENAR AGUJERO
DO NOT GLUE
NO PEGAR
USE GLUE FOR METAL
USAR PEGAMENTO
INSTANTÁNEO PARA METAL
WAIT UNTIL DRY
ESPERAR SECADO
OPTIONAL
OPCIONAL
A x2
PRECAUCIÓN
• El pegamento y la pintura siempre deben usarse en un lugar bien ventilado.
Evite proximidad a cualquier llama. El pegamento y la pintura no están in-
cluidos.
• Este producto está diseñado para personas de 14 años en adelante, los niños
más pequeños solo pueden montarlo bajo supervisión de un adulto. Para
quienes monten el modelo o supervisen el proceso, se recomienda estudiar
cuidadosamente el manual de usuario antes de iniciar el proceso de montaje.
• Tenga cuidado con las puntas de las herramientas y las piezas. Preste especial
atención a los fotograbados para evitar rasguños o lesiones. Mantenga las
piezas y las bolsas de plástico alejadas de niños, mascotas o cualquier perso-
na que necesite cuidados especiales.
• Verique la siguiente simbología y familiarícese con ella antes de construir
este modelo.

FJ43 SUV with soft top IDF & LAF
2
Color name | Nombre del color AK-Interactive Real Colors AK-Interactive Acrylics
Aluminium RC020 AK11207
Bu RC014 AK11031
Flat White RC004 AK11001
Flat Black RC001 AK11029
Tire Black RC022 AK11027
Clear Orange RC506 AK11218
Clear Red RC503 AK11213
Deck Tan RC019 AK11114
IDF Sand Grey 1970s-1980s RC095 AK11353
IDF Early Sand Yellow RC096 AK11354
Olive Drab RC026 AK11357
Light Stone RC040 AK11377
Green RC080 AK11358
Brown RC081 AK11359
Camo Black RC082 AK11360
Red RC005 AK11089
Deep Red RC006 AK11090
Red Brown RC067 AK11328
Blue RC010 AK11177
Gun Metal RC015 AK11212
Brass - AK11194
Wood Base - AK11351
Light Brown - AK11100
Light Orange - AK11077
Yellow - AK11035
Grimy Grey - AK11008
Pastel Green - AK11136
AK-Interactive Xtreme Metal
Matte Aluminium AK488
Steel AK476
28
33
32
40 31
30
39
30
1
2
3
4
8
19
14
15
20 18
27
16
17
41
44
45
37
36
43
42
34
35 29
38
26 25 24
23
22
21
13
7
6
5
10
9
11
12
G
57
6
6
6
6
6
9
9
9
9
9
7
7
7
7
4
4
3
1
5810
10
10
10
10
8
8
8
8
4
4
3
2
F
1
2
7
3
7
4
8
5 9
6
10
H
16151413
910 11 12
1 2 3
5 6
7 8
910
4
C
Parts not for use
Partes sin uso
13 13 13 13 13 13
14
1516
17 18
19
20
3233
30
28
31
29
27
26
232425
22 21
1
9
10
2
12
11
18
19
3
13
21 4
5
14
22
15
9
24 23
25 16 7
81726
34
45
45 34
33
33
44 32
3139
43
33 37
30
36
42
29
27
28
35
40
40
41
20
1
2 3
4
4
6
5
7
8
8
8
8
8
8
9
101112
9
9
9
13 13 13 13 13 13
14
1516
17 18
19
20
3233
30
28
31
29
27
26
232425
22 21
1
9
10
2
12
11
18
19
3
13
21 4
5
14
22
15
9
24 23
25 16 7
81726
34
45
45 34
33
33
44 32
3139
43
33 37
30
36
42
29
27
28
35
40
40
41
20
1
2 3
4
4
6
5
7
8
8
8
8
8
8
9
101112
9
9
9
A
B
7
4 5
8
3
6
1 2
A
1
1
1
2
2
2
3
3
3
4
4
N
1
1
1
2
2
2
3
3
3
4
4
O
P
6
23
24
21 22
17
16
15
30
31
42
41
32
33
43
25
35
34
46
20
29
13
3
45
2
14
89
40
44
26
36 37
18 19
27
38
39
28
45
1110
1
7
12
E

AK35004 3
rear wheel | rueda trasera spare wheel | rueda de repuesto
F4 F1
F2
F3
F4
F5
front wheel | rueda delantera
tire A I neumático A
F9
F10
F7
F8
F6
tire B | neumático B
E6
G28
G41
G3
1
1 1 1
2A 2B 2C
3
Tire assembly
Montaje de los neumáticos
Front wheel assembly
Montaje de las ruedas delanteras
Rear wheel assembly
Montaje de las ruedas traseras
Spare wheel assembly
Montaje de la rueda de repuesto
Exhaust installation
Colocación del tubo de escape
x5
x2 x2 x1
x5
TIRE BLACK
RC022
AK11027
STEEL
AK476
STEEL
AK476
TIRE BLACK
RC022
AK11027
FLAT BLACK
RC001
AK11029

FJ43 SUV with soft top IDF & LAF
4
E20
E40
E23
E12
G45
G38
detail view | vista en detalle

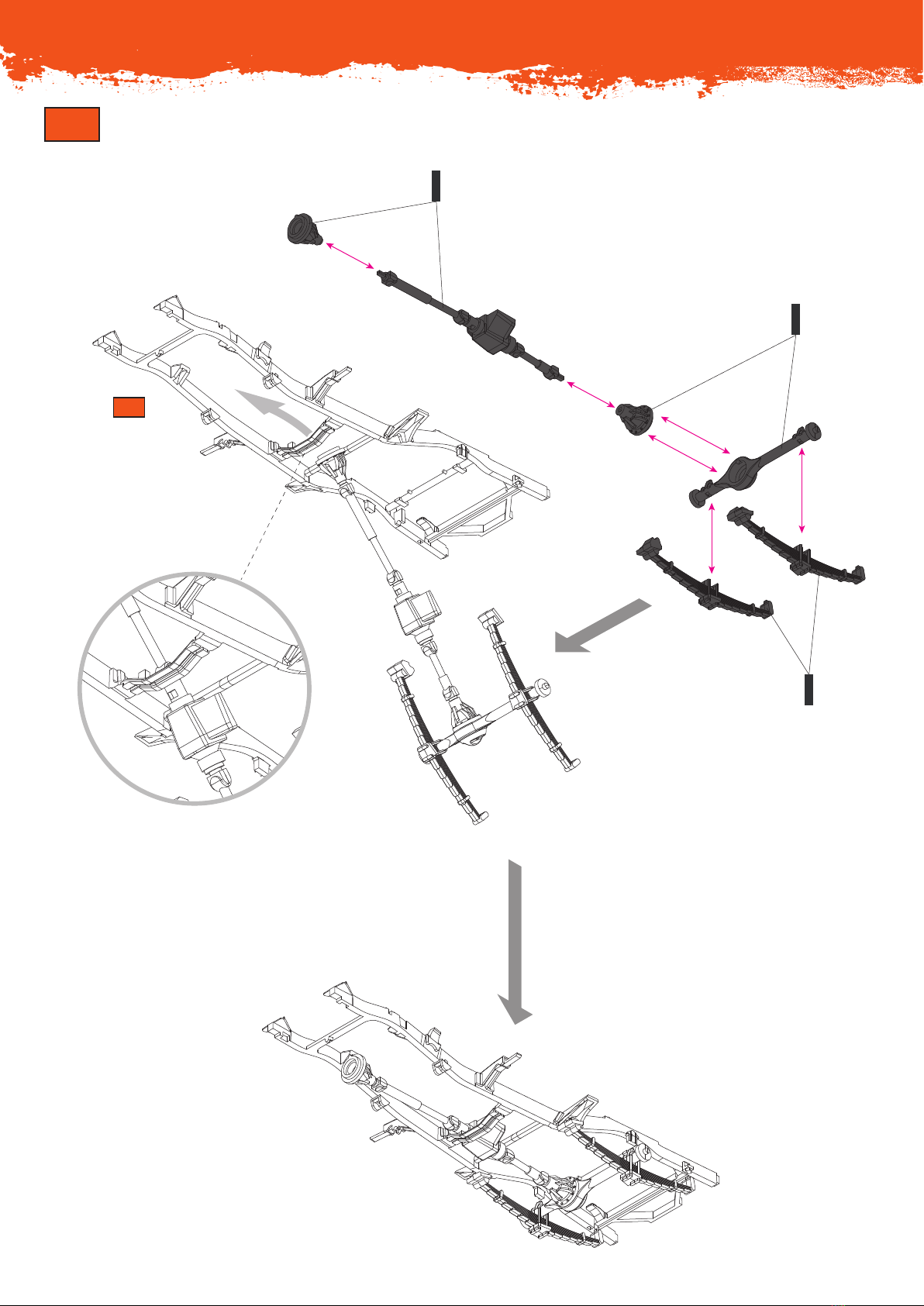

4Rear drive train assembly
Montaje del tren de transmisión trasera
3
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029

AK35004 5
E13
E11
E14
G9
G22 G23
G21
G37 G44
left turn |
giro a la izquierda straight | recto right turn |
giro a la derecha
Front wheels position will be set by the steering linkage chosen amongst the available options.
La barra de dirección escogida determinará la posición de las ruedas en el eje delantero.
5
6
7

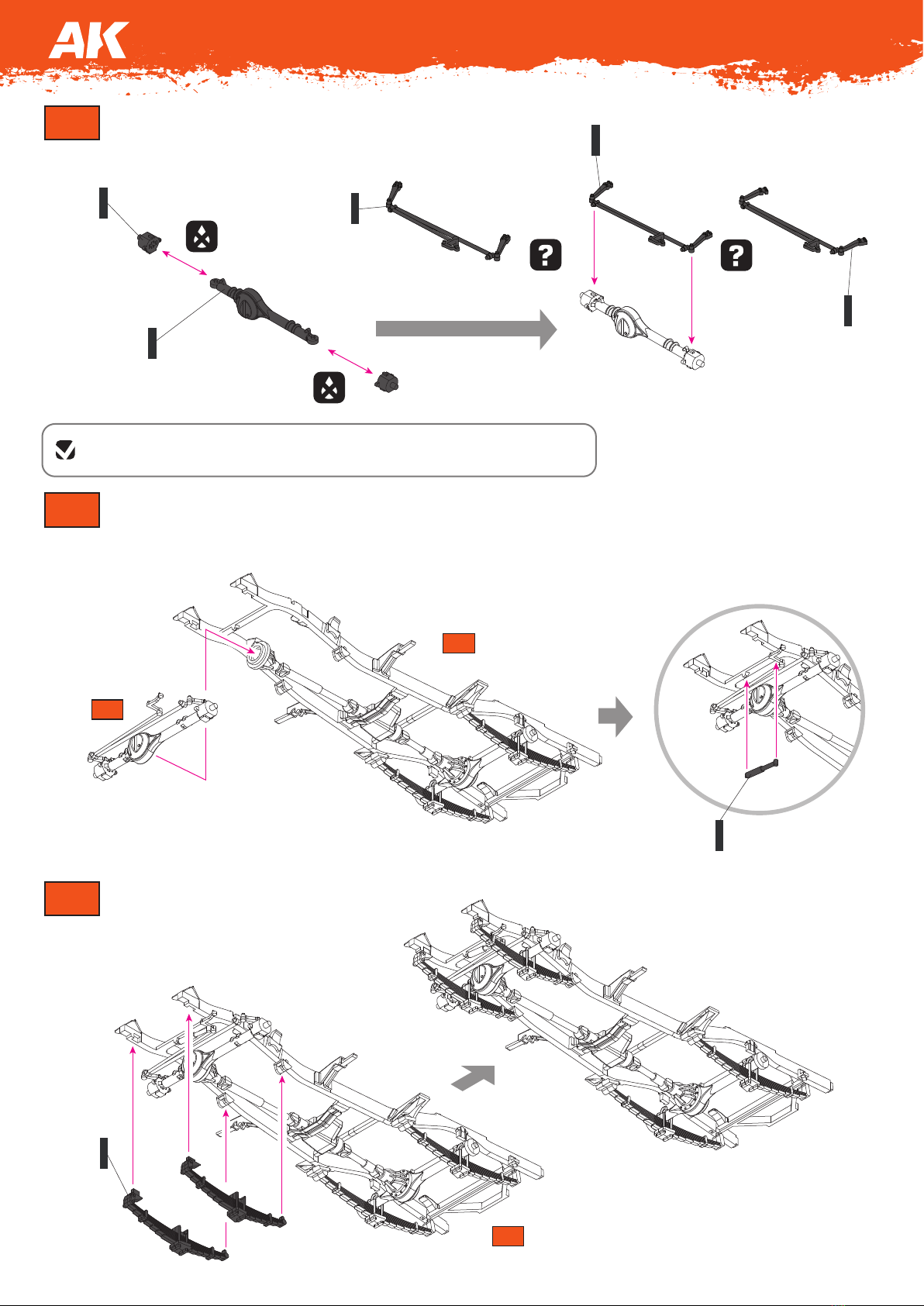

Front drive axis and steering linkage assembly
Montaje del eje delantero y barra de dirección
Front drive axis and steering linkage installation
Montaje del eje delantero y barra de dirección
Front suspension installation
Montaje de la suspensión delantera
5
6
4
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029

FJ43 SUV with soft top IDF & LAF
6
G19
G20
G30
G30
G13
G17
G16
G42
G42
E24
E25
upper view | vista superior
opposite view | perspectiva opuesta
E24
E25
holes | huecos
holes | huecos
E24
E25
holes | huecos
lower ends | extremos inferiores
8
9

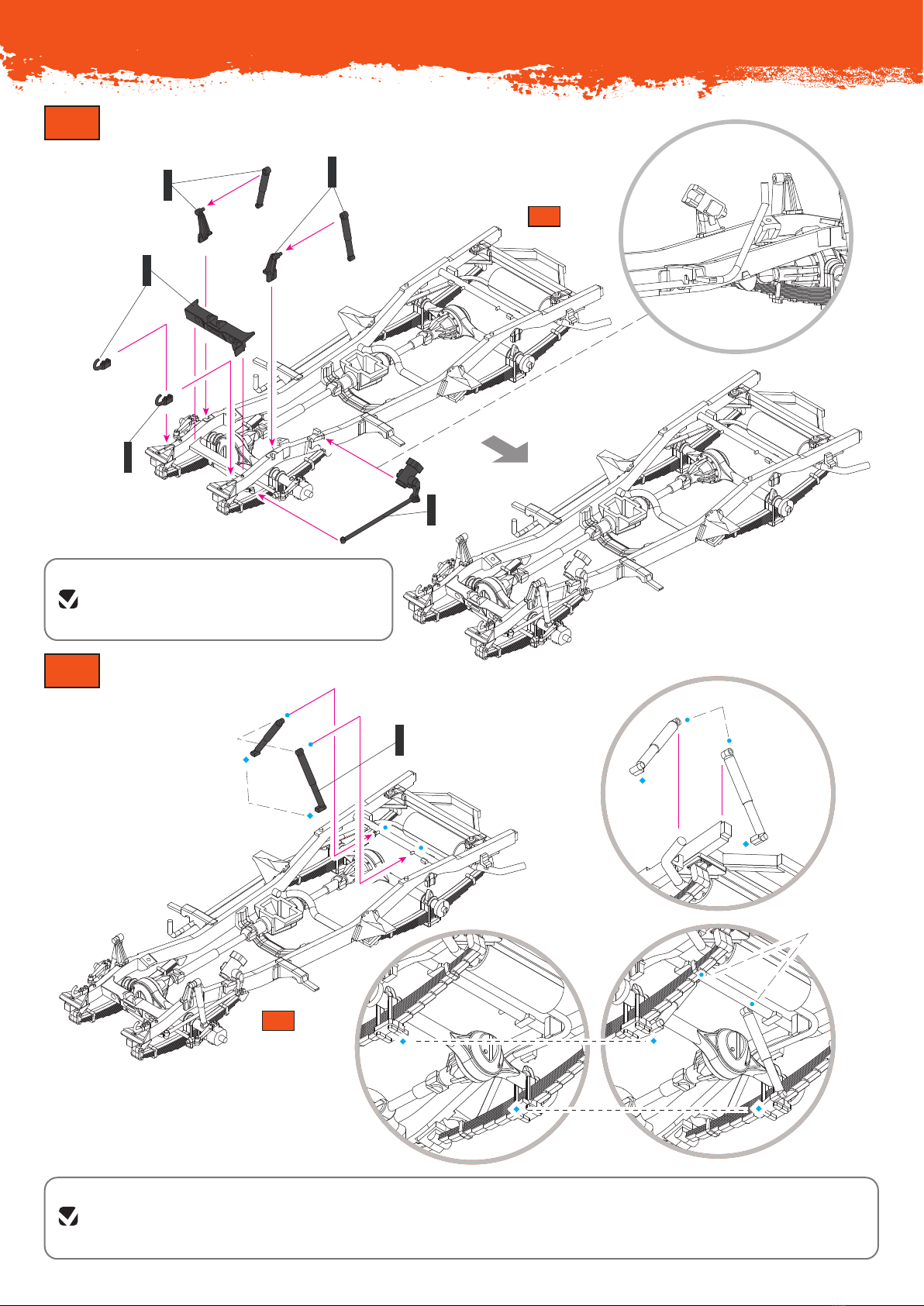

Front chassis details assembly
Montaje de detalles en el chasis frontal
Chassis rear end detailing
Detallado de la trasera del chasis
Fix part G42 rst for easier assembly. Note its intended
position in the detail drawing.
Pegue la pieza G42 en primer lugar para facilitar el montaje.
Verique punto de unión en imagen de detalle.
7
8
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
Parts E24 and E25 must be attached using male-female unions marked with blue dots. With this done, x the lower end of each part to the suspension
in places marked with blue rhombuses.
E24 y E25 deben ser ensamblados mediante unión macho - hembra de acuerdo con la ubicación de los puntos azules. Hecho esto, pegue los extremos inferio-
res de cada pieza a la suspensión en las ubicaciones marcadas con rombos azules.

AK35004 7
G7
upper view | vista superior
E17
E45
E21
E26
E44
E22
G18
G43
E29
G10
E26
E3
G27
G36
E16
H1
G11
G12
G5
G6
G39 rear view | vista trasera frontal view | vista frontal
G34
G35
11
12

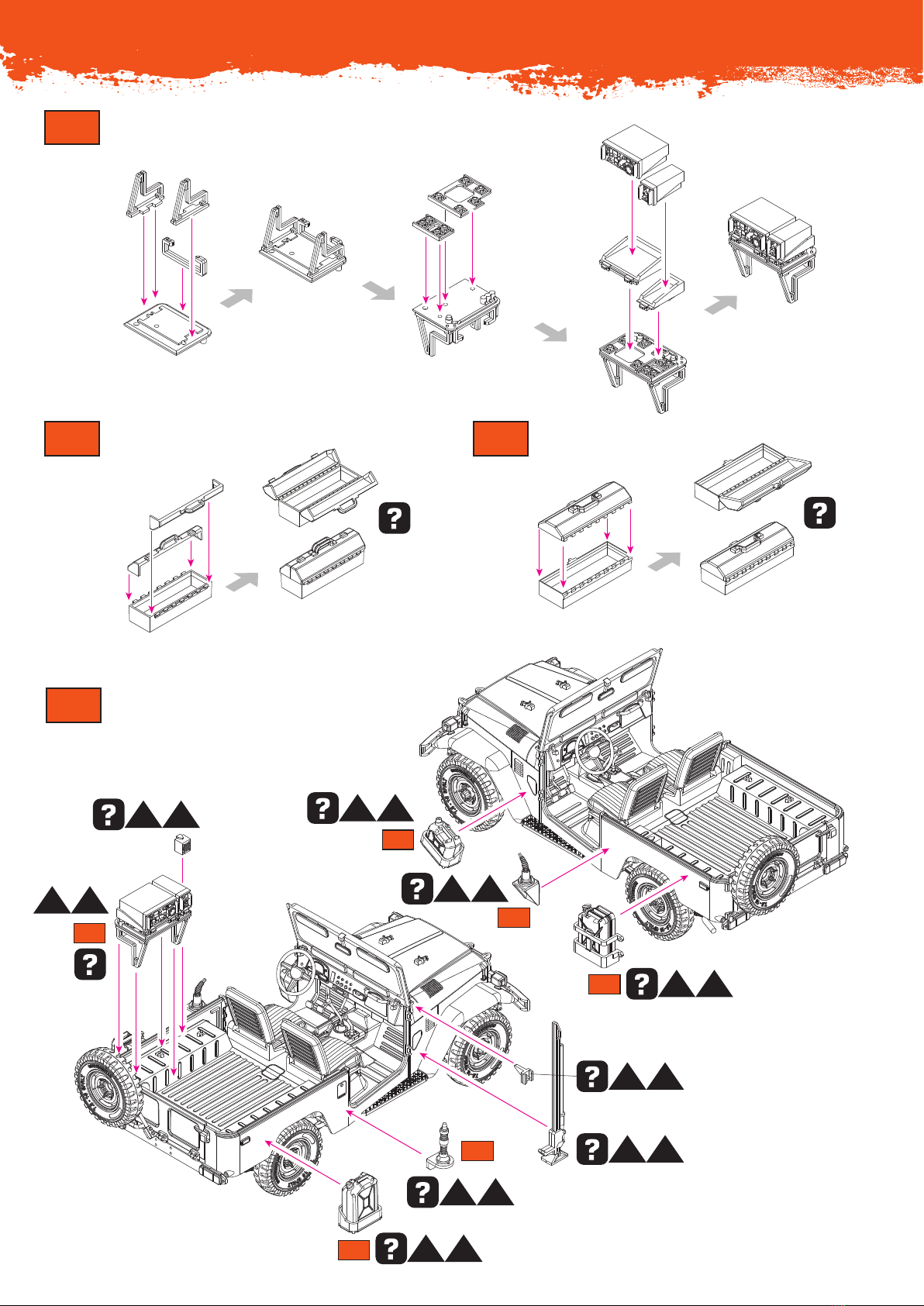

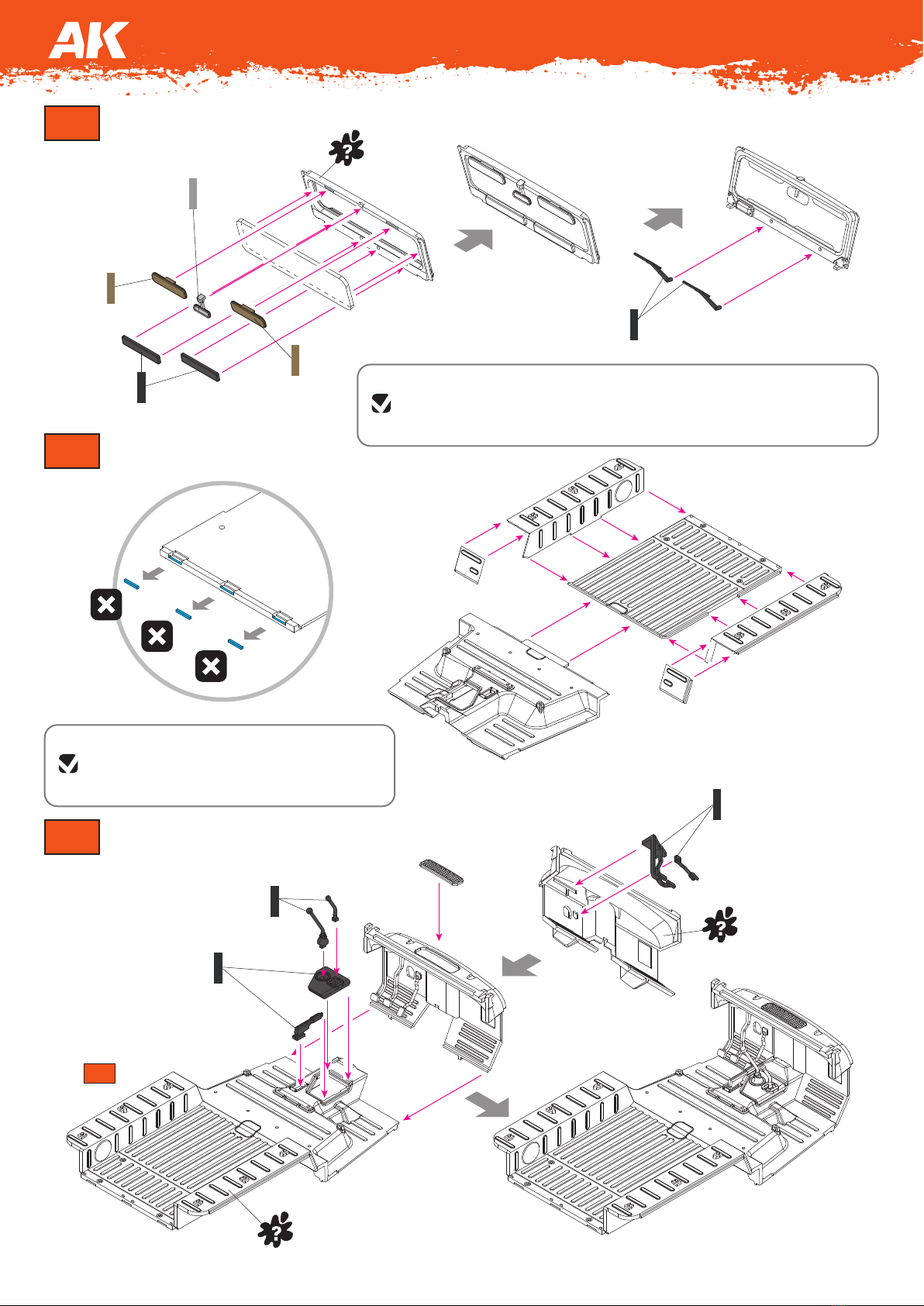

Cargo bed assembly
Construcción de zona de carga trasera

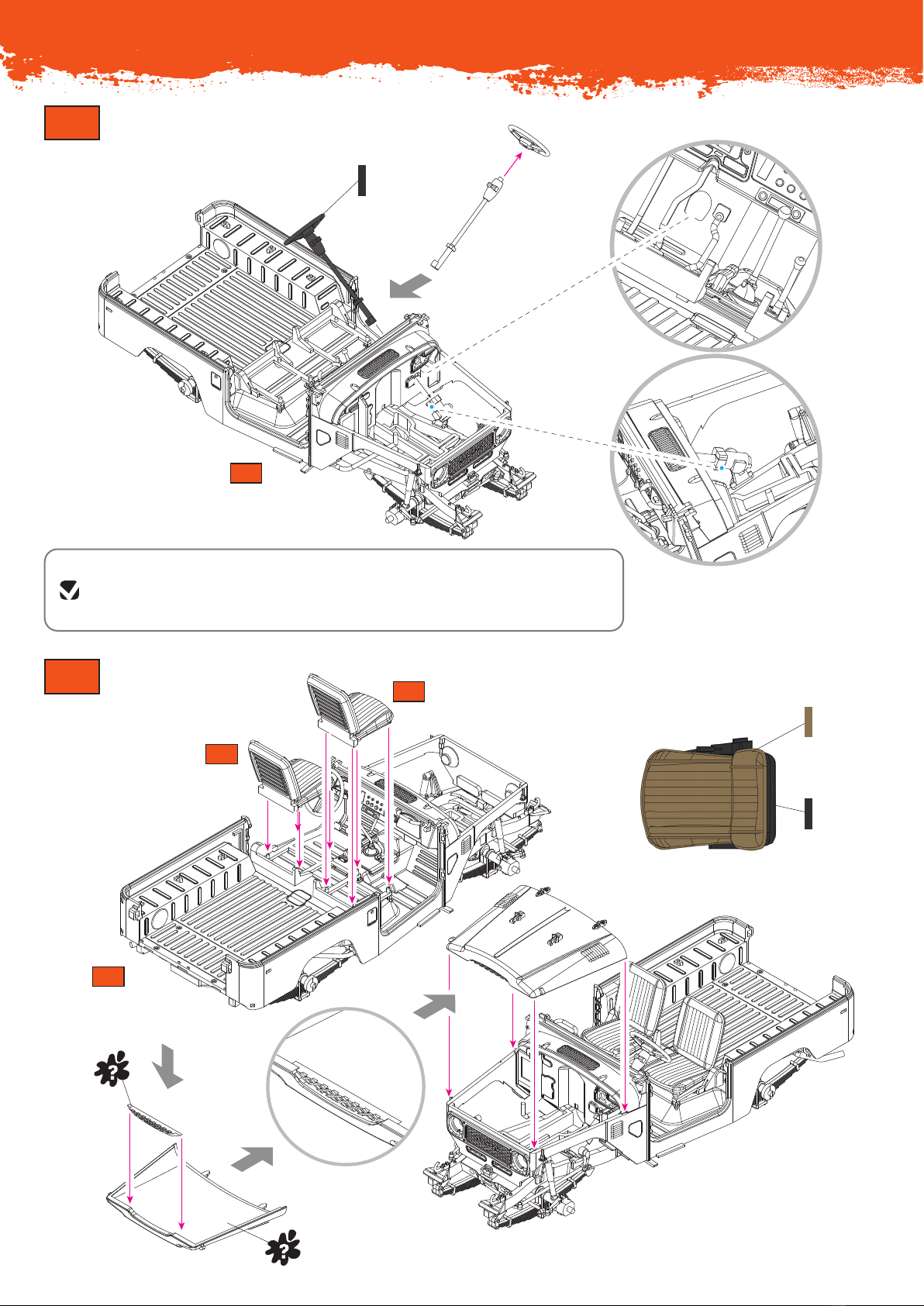

Driver’s area detailing
Detallado de la zona del conductor
11
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
VEHICLE’S
BASE COLOR
Use a chisel to remove the plastic blocks marked in blue
in the detail drawing if you plan to x the tailgate closed.
Elimine las pestañas marcadas en azul en la vista de detalle
si planea dejar la puerta trasera cerrada.
Paint the gasket from the inside before installing part H1. Afterwards you can use the
templates from p.19 to cut the masks for both sides of the windshield glass.
Pinte la junta desde el interior antes de instalar la pieza H1. Posteriormente puede utilizar las
plantillas de la pág.19 para cortar las máscaras para ambos lados del cristal del parabrisas.
10 Windshield assembly
Montaje del parabrisas
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
BUFF
RC014
AK11031
BUFF
RC014
AK11031
ALUMINIUM
RC020
AK11207
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR

FJ43 SUV with soft top IDF & LAF
8
E27
E30
E15
E7
E1
13 Fuel tank, skid plate and body side panels installation
Depósito de combustible, cubre cárter y montaje de la carrocería
9
12
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR

AK35004 9






E32
E31
E41
E46
E46
E2
15
16A 16B
Grill and seat bases installation
Montaje de rejilla frontal y base de asientos
Driver’s seat assembly
Montaje del asiento del conductor
Passenger’s seat assembly
Montaje del asiento del copiloto
13
FLAT BLACK
RC001
AK11029
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR

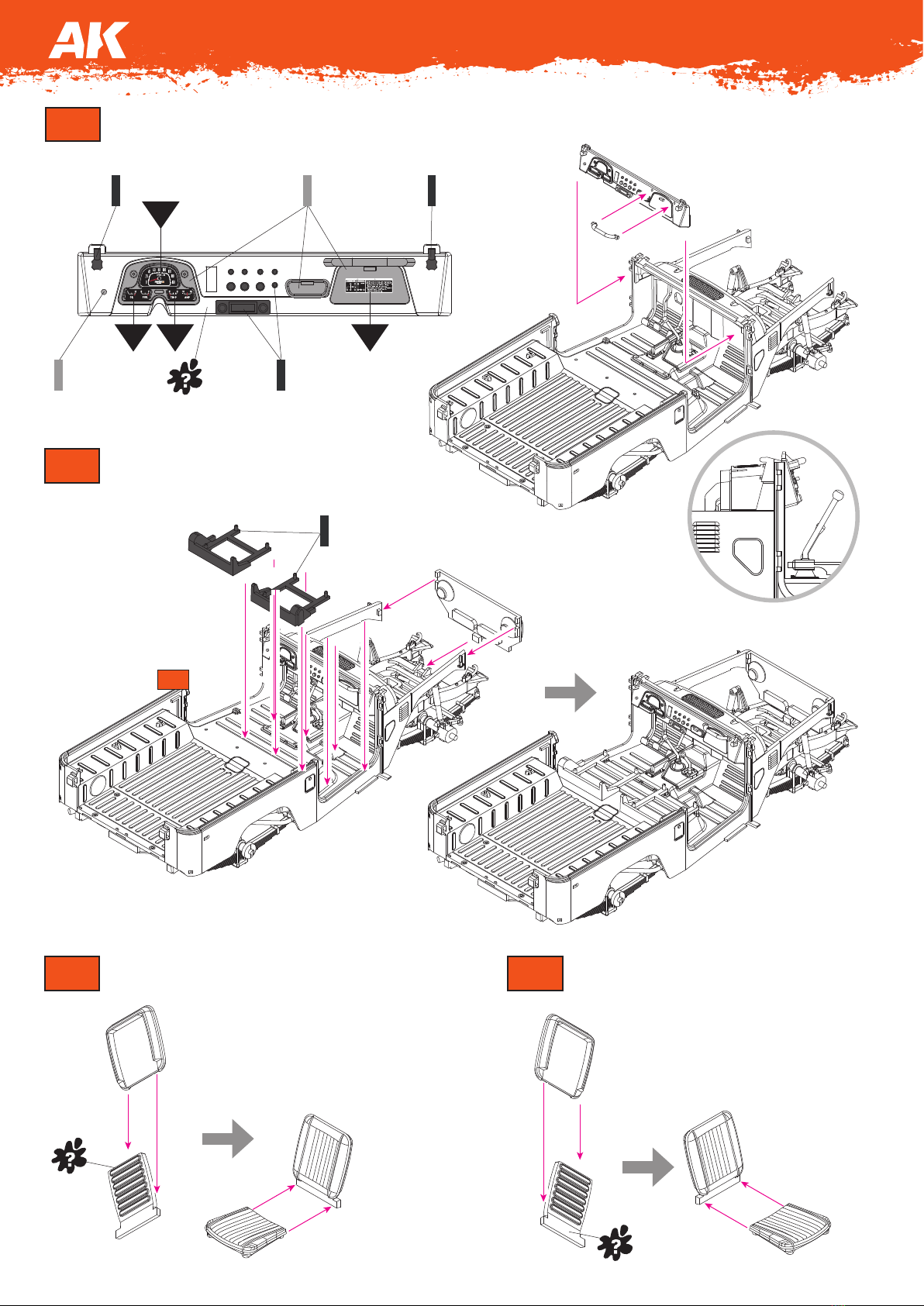

14 Dashboard installation
Montaje del salpicadero
1
2 3 4
ALUMINIUM
RC020
AK11207
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
VEHICLE’S
BASE COLOR
ALUMINIUM
RC020
AK11207

FJ43 SUV with soft top IDF & LAF
10
G33
G26
G32
E42
attach from the inside
unión interior
17
Insert part G33 through the hole in the dashboard plate, between the pedals. Fix it to the part marked
with blue dot in the detail drawing.
Introduzca la pieza G33 por el orificio de la placa del salpicadero, entre los pedales. Péguelo a la
parte marcada con un punto azul en el dibujo de detalle.
Seats and hood installation
Colocación de asientos y capó
Steering wheel assembly
Construcción y montaje del volante
18
17
16A
16B
15
FLAT BLACK
RC001
AK11029
BUFF
RC014
AK11031
FLAT BLACK
RC001
AK11029
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR

AK35004 11
G14
G15
G8
E34
G4
E35
detail view |
vista en detalle
detail view | vista en detalle
G15
19
20
Fenders and running boards assembly
Montaje del guardabarros y detalles inferiores
Wheels installation
Colocación de las ruedas
18
19
2A
2A
2B
2B
To install the spotlights (see step 22), drill 1 mm holes in the fenders in position marked in blue (there are pilot holes
already moulded at the bottom of the fenders).
Para instalar los focos (ver paso 22), taladre agujeros de 1 mm en los guardabarros en la posición marcada en
azul (hay orificios preparados en la parte inferior de los guardabarros).

FJ43 SUV with soft top IDF & LAF
12
H2
H7
H7
H5
H10 G1
G31
G40
G2
H6
21
22
Windshield, tail lights and other rear details installation
Montaje del parabrisas, colocación de pilotos y otros detalles de la parte trasera
Paint the interiors of the
headlights before the
installation of parts H7.
Pinte los interiores de los
faros delanteros antes
de la colocación de las
piezas H7.
Front headlights and spotlights installation
Colocación de faros y focos delanteros
10
20
21
CLEAR ORANGE
RC506
AK11218
CLEAR ORANGE
RC506
AK11218
CLEAR RED
RC503
AK11213
ALUMINIUM
RC020
AK11207
ALUMINIUM
RC020
AK11207
detail view | vista en detalle

AK35004 13
C6
C7
C8
C5
C2 (C1) C2 (C1)
C4 (C3) C4 (C3)
C9 (C10) C9 (C10)
folded up position I posición plegadafolded down position I posición bajada
side view | vista lateral side view | vista lateral

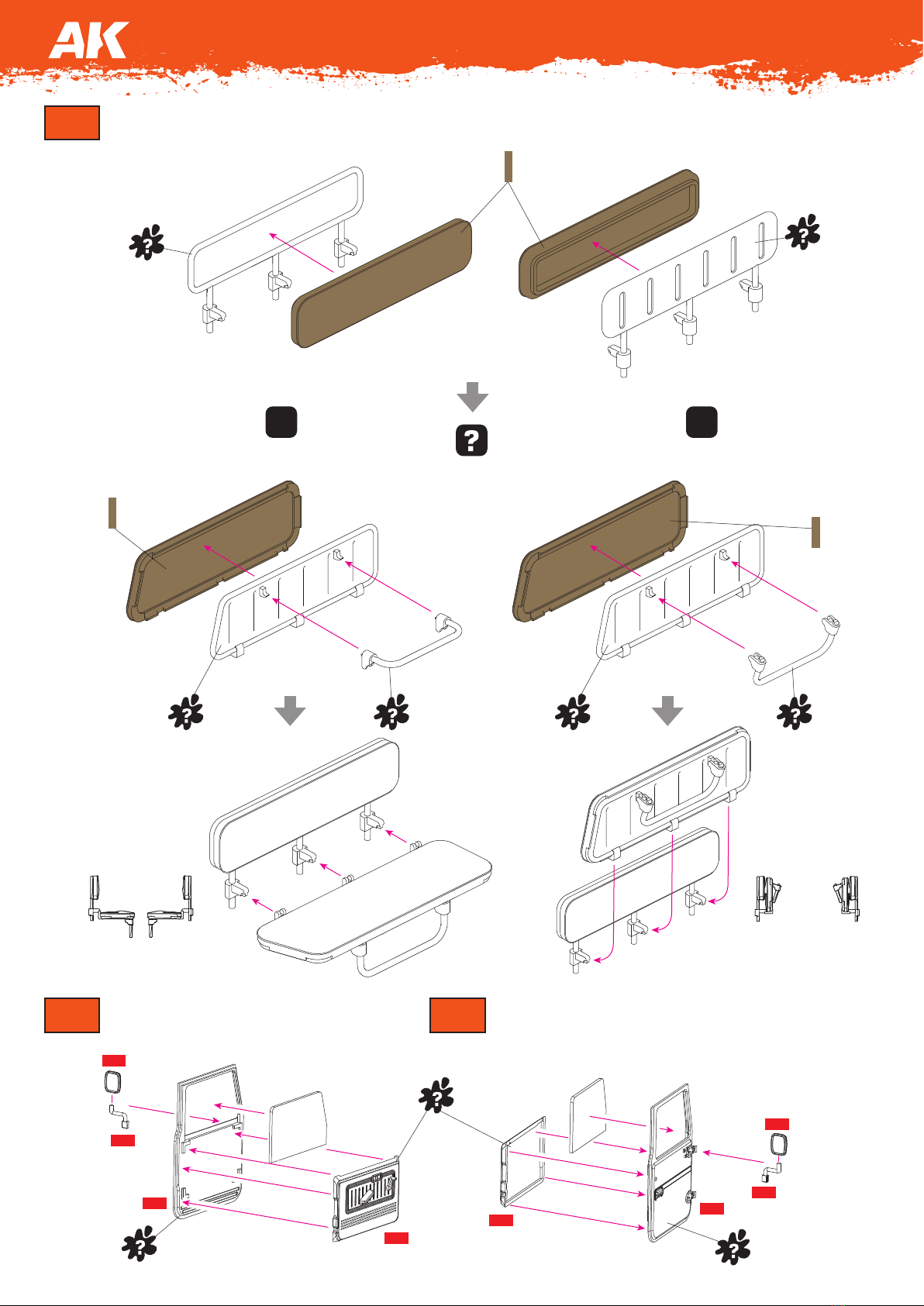

23 Rear seats assembly
Montaje de los asientos traseros
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR
x2 x2
BUFF
RC014
AK11031
BUFF
RC014
AK11031 BUFF
RC014
AK11031
A1
A8
A6
A6 A7
A14
I9
I10
A13
A10
A15 A9
A11
A12
A16
A7
I2
I7
I6
I8
I5
I1
A3
A3
A4
I3
I4
A4
A5
A2
Driver’s door assembly
Montaje de la puerta de conductor
Passenger’s door assembly
Montaje de la puerta del acompañante
24A 24B
VEHICLE’S
BASE COLOR
VEHICLE’S
BASE COLOR VEHICLE’S
BASE COLOR

FJ43 SUV with soft top IDF & LAF
14
25 Rear bumper assembly
Montaje del parachoques trasero
Paint the interiors of the rear lights before the installation
of parts H8/H9.
Pinte los interiores de los faros traseros antes de la colocación
de las piezas H8/H9.
E39
H8
H9
G25
B6
B5
B1
B2
B3
B7
B4
G24
CLEAR ORANGE
RC506
AK11218
CLEAR ORANGE
RC506
AK11218
CLEAR RED
RC503
AK11213
CLEAR RED
RC503
AK11213
ALUMINIUM
RC020
AK11207
ALUMINIUM
RC020
AK11207
E28
detail view | vista en detalle
rear seats folded up |
asientos traseros plegados
26 Rear seats, doors and bumpers installation
Colocación de los asientos traseros, puertas y parachoques
24B
24A
22
23
25
B
B
C
C
Don’t attach the rear seats if you wish to
install the radio set (see steps 33 & 35).
No colocar los asientos si se quiere instalar el
set de radios. (ver pasos 33 a 35)

AK35004 15
G29
E10
A28 A9
A26
A8
A27
A13
A13
A34
A7/A8
A33
A6
A40
A26
A25
A32
A45
A16 / A17
A6
A31
A43
A19
A36
A9
A35
A20
A22
A35
A30
A42
A39
A3
27 Tailgate and spare wheel installation
Montaje de las puerta trasera y rueda de repuesto
28A 28B 28C
29 30A 30B
31 32C
20l fuel can and holder assembly
Montaje del bidón de combustible
de 20L y su soporte
10l plastic water container and
holder assembly
Montaje del bidón de agua de
10L y su soporte
20l plastic water container
and holder assembly
Montaje del bidón de agua
de 20L y su soporte
Gas stove assembly
Montaje del hornillo
Large ration pack assembly
Montaje cajas de botes de
raciones
Flat ration pack assembly
Montaje de cajas con bolsas
de raciones
FN-MAG assembly
Montaje de
ametralladora FN-MAG
MX-6707/VRC
antenna base w/
mount assembly
Montaje antena
MX-6707/VRC recta
Bent MX-6707/VRC
antenna base w/
mount assembly
Montaje antena
MX-6707/VRC curva
MP-48 antenna base
w/ mount assembly
Montaje antena
MP-48
26
32A 32B

FJ43 SUV with soft top IDF & LAF
16
A37
A38
A44
A2
A41
A10
A12
A23
A1
A18
A14
A21
A18
A17
A29
open or closed | abierto o cerrado open or closed | abierto o cerrado
B21
A5
A19
33
34A
35
34B
Radio set assembly
Montaje de la radio
Tool box type A assembly
Montaje caja de herramientas
tipo A
Radio and other accessories installation
Instalación de la radio y accesorios
Tool box type B assembly
Montaje caja de
herramientas tipo B
28B
32B
33
28A
28C
32C
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
B

AK35004 17
IDF accessories painting and decaling guide
Guía de pintura y decoraciones para accesorios IDF
Food pouches Food cans
Ration packs
Drink cooler Gas stove Metal thermos
Plastic thermoses AN/PRC-6 walkie-talkie
PRC 601/604
walkie-talkie
Handset M-80/U Mic
LS-454/U Speaker
UZI UZI
FN MAG
UZI GALIL
Spades
Tool boxes
Mattock
Civil radios
Radio set
A8
A14
A10
A15
A14
A7
A3
A11
A13
A4 A2 A1
A9A9
A5
A6
A9A9
FLAT WHITE
RC004
AK11001
FLAT WHITE
RC004
AK11001
FLAT WHITE
RC004
AK11001
OFFWHITE
AK11002
ALUMINIUM
RC020
AK11207
ALUMINIUM
RC020
AK11207
PASTEL GREEN
AK11136
ALUMINIUM
RC020
AK11207
ALUMINIUM
RC020
AK11207
ALUMINIUM
RC020
AK11207
LIGHT ORANGE
AK11077 BRASS AK11194
STEEL
AK476
AK11210
GRIMY GREY
AK11008
GRIMY GREY
AK11008
GRIMY GREY
AK11008
PASTEL
GREEN
AK11136
GUN METAL
RC015
AK11212
GUN METAL
RC015
AK11212
GUN METAL
RC015
AK11212
GUN METAL
RC015
AK11212
GUN METAL
RC015
AK11212
LIGHT
BROWN
AK11100
LIGHT
BROWN
AK11100
LIGHT
BROWN
AK11100
DEEP RED
RC006
AK11090
DEEP RED
RC006
AK11090 OLIVE DRAB
RC026
AK11157
OLIVE DRAB
RC026
AK11157
YELLOW
AK11035
WOOD BASE
AK11351
WOOD BASE
AK11351
OLIVE DRAB
RC026
AK11157
OLIVE DRAB
RC026
AK11157
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
FLAT BLACK
RC001
AK11029
TIRE BLACK
RC022
AK11027
FLAT BLACK
RC001
AK11029
BLUE
RC010
AK11177
FLAT BLACK
RC001
AK11029
IDF SAND GREY 1970S-1980S
RC095
AK11353
OLIVE DRAB
RC026
AK11157

FJ43 SUV with soft top IDF & LAF
18
36 Canvas top assembly
Montaje de la capota
N4
N2
O3
O1
P3
P4
O2
P2
P1
N3
N1
To avoid unnecessary masking, it is advised to install the windows after assembling and painting the canvas
top.The peripheral edge faces of the windows may be painted in black using a pen-type paint marker.
Para evitar mascaras innecesarias se recomienda colocar los transparentes de las ventanas después del montaje y
pintura del toldo. Los bordes perimetrales de los cristales pueden pintarse en negro con un marcador permanente o
con pintura.

AK35004 19
37 Final assembly
Montaje nal
36
35
Templates for making
masks from masking tape
for the windshield glass
Plantillas para hacer
máscaras con cinta de
enmascarar para el
parabrisas
Wiper paths
Marcas del limpiaparabrisas
front | delantero
rear | trasero

FJ43 SUV with soft top IDF & LAF
20
MAST
SECTION
SECCIÓN DEL
MÁSTIL
MAST
SECTION
SECCIÓN
DEL
MÁSTIL
29 MM
AK9104 BRASS
PIPE ø: 0,5 MM
29 MM
AK9104 BRASS
PIPE ø: 0,5 MM
2,5 MM
AK9109 BRASS
PIPE ø: 1 MM
A B

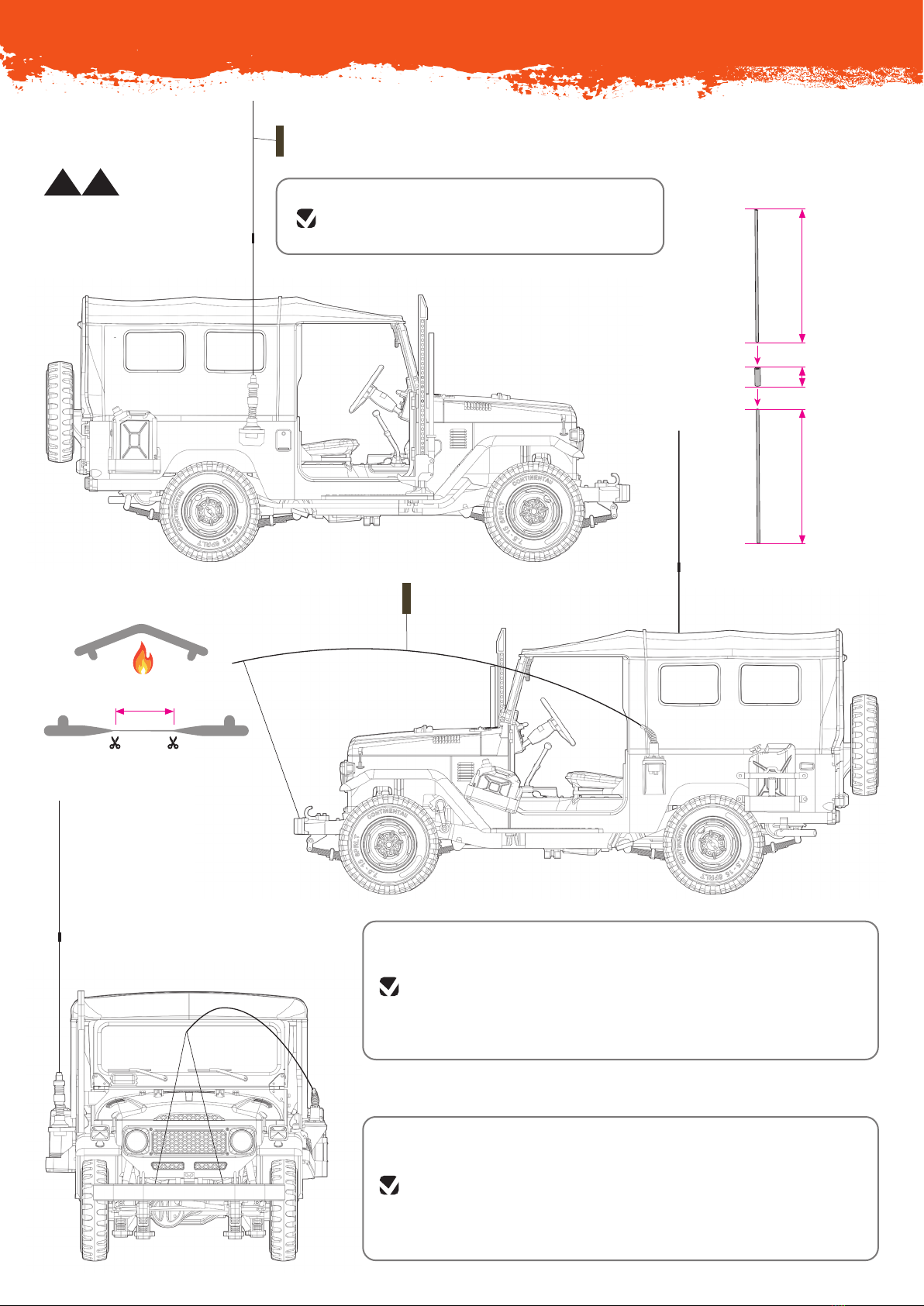

Antenna mast schemes
Esquemas para mástiles
de antena
OLIVE DRAB
RC026
AK11157
OLIVE DRAB
RC026
AK11157
100 MM
The antenna mast tie down can be represented using a section of ne elastic rigging thread
(ref. AK9137) of a length of ~90 mm. Fix its ends to the top parts of the front leaf springs or
the hooks behind the bumper, then carefully bend the antenna mast and tie it down, xing
the joint. Use CA glue as the adhesive.
El amarre del mástil de la antena se puede representar mediante un trozo de hilo elástico no de
anclaje (ref. AK9137) de una longitud de ~90 mm. Fijar sus extremos a las partes superiores de las
ballestas delanteras o ganchos detrás del parachoques, luego doble con cuidado el mástil de la
antena y átelo, jando la unión. Use pegamento CA como adhesivo.
The antenna mast for the AS-1729/VRC antenna set can be made from stretched sprue. Its
length should be 100 mm and its thickness may range from ~1,1 mm in the bottom part
to 0,9 mm in the top part. A pear-shaped safety tip was sometimes attached at the end of
the mast.
El mástil para la antena AS-1729/VRC se puede fabricar con plástico estirado. Su longitud debe
ser de 100 mm y su espesor puede variar desde ~1,1 mm en la parte inferior hasta 0,9 mm en la
parte superior. A veces se colocaba una punta de seguridad en forma de pera al nal de
el mástil.
The antenna attached to the MP-48 base can be made from up
to 5 mast sections
La antena del soporte MP-48 puede hacerse con 5 secciones de
mástil.
