AL-KO HW 1300 INOX User manual

477394_a I 09/2014
HW 1300 INOX
Betriebsanleitung

D
2 HW 1300 INOX
Inhaltsverzeichnis
D Betriebsanleitung...................................................................................................... 5
EN Instructions for use.................................................................................................12
NL Gebruikershandleiding............................................................................................19
FR Traduction du mode d‘emploi original....................................................................26
ES Traducción del manual de instrucciones original...................................................33
IT Istruzioni per l'uso.................................................................................................. 40
SL Prevod izvirnika navodila za uporabo....................................................................47
HR Prijevod originalnih uputa za uporabu................................................................... 53
PL Instrukcja obsługi....................................................................................................59
CS Návod k použití.......................................................................................................66
SK Návod na použitie.................................................................................................. 72
HU Kezelési utasítás.................................................................................................... 78
DA Brugsanvisning....................................................................................................... 84
SV Bruksanvisning....................................................................................................... 90
FI Alkuperäisen käyttöohjeen käännös...................................................................... 96
RU Руководство по эксплуатации........................................................................... 102
UK Посібник з експлуатації...................................................................................... 110
© 2014
AL-KO KOBER GROUP Kötz, Germany
This documentation or excerpts therefrom may not be reproduced or disclosed to third parties without
the express permission of the AL-KO KOBER GROUP.

Technische Daten
477394_a 3
TECHNISCHE DATEN
HW 1300 INOX
Art. Nr. 113 249
1300 W
230 V AC, 50 Hz
X4
83 dB (A)
8 m
50 m/5 bar
5000 l/h
35 °C
2,0/3,8 bar
HW 1300 INOX
Art. Nr. 113 249
1
1"
20 l
18 kg netto

D
4 HW 1300 INOX

Original-Betriebsanleitung
477394_a 5
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
............................................................................3
Zu dieser Dokumentation...................................5
Produktbeschreibung..........................................5
Sicherheitshinweise............................................6
Inbetriebnahme...................................................7
Wartung und Pflege........................................... 8
Entsorgung......................................................... 9
Hilfe bei Störungen.......................................... 10
Garantie............................................................11
EG-Konformitätserklärung................................11
ZU DIESER DOKUMENTATION
Lesen Sie diese Dokumentation vor der Inbe-
triebnahme durch. Dies ist Voraussetzung für
sicheres Arbeiten und störungsfreie Handha-
bung.
Beachten Sie die Sicherheits- und Warnhin-
weise in dieser Dokumentation und auf dem
Produkt.
Diese Dokumentation ist permanenter Be-
standteil des beschriebenen Produkts und
soll bei Veräußerung dem Käufer mit überge-
ben werden.
Zeichenerklärung
ACHTUNG!
Genaues Befolgen dieser Warnhinweise
kann Personen- und / oder Sachschäden
vermeiden.
HINWEIS
Spezielle Hinweise zur besseren Ver-
ständlichkeit und Handhabung.
PRODUKTBESCHREIBUNG
Produktübersicht
1 Pumpeneingang/Saugleitungsanschluss
2 Einfüllschraube
3 Pumpenausgang/Druckleitungsanschluss
4 Motorgehäuse
5 Ventil
6 Vorratsbehälter
7 Manometer
8 Anschlusskabel
9 Ablassschraube
10 Druckschalter
11 Ausgleichsleitung
12 Pumpengehäuse
13 Vorfilter (Zubehör)
14 AL-KO-Sauggarnitur (Zubehör)
Lieferumfang
Das Hauswasserwerk ist mit Druckschalter, Ma-
nometer sowie Netzkabel mit Schukostecker aus-
gestattet.
Funktion
Das Hauswasserwerk arbeitet automatisch. Die
Pumpe schaltet sich druckabhängig ein und aus
(siehe technische Daten).
Die Pumpe saugt das Wasser über den Pumpen-
eingang (1) an und fördert es in den Vorratsbehäl-
ter (6). Bei Erreichen des Ausschaltdrucks (Vor-
ratsbehälter ist voll) schaltet die Pumpe automa-
tisch ab.
Nach einem Druckabfall auf ca. 2,0 bar (Was-
ser wird entnommen) schaltet die Pumpe automa-
tisch ein und füllt den Vorratsbehälter oder fördert
das Wasser zur Entnahmestelle. In diesem Fall
wird der Vorratsbehälter erst nach Beenden der
Wasserentnahme gefüllt.
Thermoschutz
Das Gerät ist mit einem Thermoschutzschalter
ausgestattet, der den Motor bei Überhitzung ab-
schaltet. Nach einer Abkühlphase von ca. 15 -
20 Minuten schaltet die Pumpe selbsttätig wieder
ein.
Bestimmungsgemäße Verwendung
Das Hauswasserwerk ist für die private Nutzung
in Haus und Garten bestimmt. Es darf nur im Rah-
men der Einsatzgrenzen gemäß den technischen
Daten betrieben werden.
Das Gerät ist ausschließlich für folgende Anwen-
dungen geeignet:

DProduktbeschreibung
6 HW 1300 INOX
Garten- und Grundstücksbewässerung
Wasserversorgung im Haus
Druckerhöhung in der häuslichen Wasser-
versorgung. Beachten Sie die örtlichen Vor-
schriften der Wasserversorgung. Fragen Sie
Ihren Sanitärfachmann.
Das Gerät ist ausschließlich zum Fördern von fol-
genden Flüssigkeiten geeignet:
Klarwasser
Regenwasser
Möglicher Fehlgebrauch
Das Gerät darf nicht im Dauerbetrieb eingesetzt
werden. Sie ist nicht geeignet zur Förderung von:
Trinkwasser
Salzwasser
Lebensmitteln
aggressiven Medien, Chemikalien
ätzenden, brennbaren, explosiven oder ga-
senden Flüssigkeiten
Flüssigkeiten, die wärmer als 35 °C sind
sandhaltigem Wasser und schmirgelnden
Stoffen
SICHERHEITSHINWEISE
ACHTUNG!
Das Gerät darf nur an einer elektrischen
Einrichtung gemäß DIN/VDE 0100, Teil
737, 738 und 702 betrieben werden. Zur
Absicherung muss ein Leitungs- Schutz-
schalter 10 A sowie ein Fehlerstrom-
schutzschalter mit einem Nennfehler-
strom von 10/30 mA installiert sein.
ACHTUNG!
Die Angaben über Netzspannung und
Stromart am Typenschild müssen mit
den Daten Ihres Elektronetzes überein-
stimmen.
ACHTUNG!
Nur Verlängerungskabel 3 x 1,5 mm²
der Qualität H07RN-F nach DIN
57282/57245 mit spritzwassergeschütz-
ter Steckvorrichtung verwenden. Kabel-
trommeln müssen vollständig abgerollt
sein.
ACHTUNG!
Jegliche eigenmächtigen Veränderun-
gen oder Umbauten am Gerät sind ver-
boten.
ACHTUNG!
Beschädigte Geräte dürfen nicht betrie-
ben werden. Reparaturen dürfen nur
durch unsere Kundendienstwerkstätten
durchgeführt werden.
ACHTUNG!
Das Gerät nie am Anschlusskabel hoch-
heben, transportieren oder befestigen.
Das Anschlusskabel nicht dazu benut-
zen, um den Netzstecker aus der Steck-
dose zu ziehen.
ACHTUNG!
Ziehen Sie vor Wartungs-, Pflege- und
Reparaturarbeiten oder bei Störungen
stets den Netzstecker. Schützen Sie den
Netzstecker vor Feuchtigkeit.
ACHTUNG!
Das Gerät darf nur bestimmungsgemäß
verwendet werden. Vor Gebrauch sicher
stellen, dass:
das Gerät, das Anschlusskabel und
der Netzstecker nicht beschädigt
sind

Sicherheitshinweise
477394_a 7
ACHTUNG!
Verletzungsgefahr durch heißes Was-
ser!
Bei längerem Betrieb (>10 min) gegen
die geschlossene Druckseite kann sich
das Wasser in der Pumpe stark erhitzen.
Diese Gefahr kann entstehen durch:
geschlossene Druckseite
Wassermangel in der Saugleitung
unsachgemäßer Installation
defektem Druckschalter
In diesem Fall:
Pumpe vom Netz trennen
Pumpe und Wasser abkühlen las-
sen
Wasserstand saugseitig prüfen
Leitungen auf Dichtheit prüfen
Installation prüfen
Druckschalter prüfen
Pumpe erst nach Mängelbehebung
wieder in Betrieb nehmen
Kinder oder andere Personen, die die Be-
triebsanleitung nicht kennen, dürfen das Ge-
rät nicht benutzen
INBETRIEBNAHME
ACHTUNG!
Achten Sie beim Montieren der Saug-
und Druckschlauchleitungen, dass kein
mechanischer Druck oder Zug auf das
Gerät ausgeübt wird. Wir empfehlen den
Einbau von flexiblen Leitungen am Pum-
peneingang (1) und am Pumpenaus-
gang (3). Fragen Sie auch Ihren Fach-
händler.
ACHTUNG!
Im täglichen Betrieb (Automatikbetrieb)
müssen Sie durch geeignete Maßnah-
men ausschließen, dass bei Störungen
am Gerät Folgeschäden durch die Über-
flutung von Räumen entstehen. Dies ist
beispielsweise durch die Installation ei-
ner Alarmanlage oder einer Reserve-
pumpe sicherzustellen.
HINWEIS
Vor Inbetriebnahme ist der Membranvor-
druck im Vorratsbehälter am Ventil (5) zu
prüfen.
Der Druck muss ca. 1,5 bar betragen,
bei Bedarf den Druck korrigieren (siehe
"Membranvordruck prüfen").
Stellen Sie das Gerät auf einen ebenen, über
flutungssicheren, festen und waagerechten
Standort.
Stellen Sie sicher, dass Ihr Hauswasserwerk
vor Regen und direktem Wasserstrahl ge-
schützt ist.
Saugleitung montieren
ACHTUNG!
Wählen Sie die Länge der Saugleitung
so aus, dass die Pumpe nicht trockenlau-
fen kann. Der Saugschlauch muss sich
immer 30 cm unterhalb der Wasserober-
fläche befinden.
HINWEIS
Bei einer Ansaughöhe über 4 m sollte ein
Saugschlauch mit einem Durchmesser
größer 1“ montiert werden. Wir empfeh-
len das Verwenden einer AL-KO Saug-
garnitur (14) mit Saugschlauch, Saug-
korb und Fußventil (Rückflussstop). Fra-
gen Sie dazu Ihren Fachhändler.
HINWEIS
Bei Verlegen über Pumpenhöhe bilden
sich Luftblasen in der Leitung.
1. Montieren Sie die Saugleitung. Achten Sie
dabei auf dichten Anschluss, ohne das Ge-
winde zu beschädigen.
2. Saugleitung stets steigend verlegen.
Druckleitung montieren
1. Montieren Sie die Druckleitung. Achten Sie
dabei auf dichten Anschluss, ohne das Ge-
winde zu beschädigen.
Pumpe befüllen
ACHTUNG!
Die Pumpe muss vor jeder Geräteauf-
stellung/ Inbetriebnahme bis zum Über-
lauf mit Wasser gefüllt werden, damit sie
sofort ansaugen kann. Trockenlauf zer-
stört die Pumpe.

DInbetriebnahme
8 HW 1300 INOX
1. Öffnen Sie die Einfüllschraube (2).
2. Füllen Sie über die Einfüllöffnung Wasser ein,
bis das Pumpengehäuse (12) voll ist.
3. Schrauben Sie die Einfüllschraube (2) ein.
Erstinbetriebnahme der Pumpe
1. Öffnen Sie einen in der Druckleitung vorhan-
denen Verschluss (Ventil, Spritzdüse, Was-
serhahn).
2. Stecken Sie den Netzstecker des Anschluss-
kabels in die Steckdose. Die Pumpe beginnt
zu fördern.
3. Schließen Sie den Verschluss in der Drucklei-
tung, nachdem Wasser ohne Lufteinschlüsse
aus der Leitung geflossen ist. Die Pumpe
schaltet nach Druckaufbau und Füllen des
Vorratsbehälters automatisch ab. Das Haus-
wasserwerk ist betriebsbereit.
Pumpe ausschalten
1. Ziehen Sie den Netzstecker aus der Steck-
dose.
WARTUNG UND PFLEGE
ACHTUNG!
Vor Beginn jeder Wartungsarbeit ist das
Gerät vom Netz zu trennen und gegen
Wiedereinschalten zu sichern.
Reinigungsarbeiten
Nach Förderung von chlorhaltigem
Schwimmbadwasser oder Flüssigkeiten, die
Rückstände hinterlassen, muss die Pumpe
mit klarem Wasser durchgespült werden
Reinigen Sie die Ansaugschlitze des Saugfu-
ßes nach Bedarf mit klarem Wasser.
Verstopfungen beseitigen
Verstopfungen der Pumpe wie folgt beseitigen:
1. Entfernen Sie den Saugschlauch am Pum-
peneingang (1).
2. Schließen Sie den Druckschlauch an die
Wasserleitung an und lassen Sie Wasser
durch das Pumpengehäuse laufen, bis die
Verstopfung beseitigt ist.
3. Vor Wiederinbetriebnahme können Sie durch
kurzes Einschalten prüfen, ob die Pumpe frei-
dreht.
4. Nehmen Sie das Gerät wie beschrieben wie-
der in Betrieb.
Frostschutz
Bei Frostgefahr muss das Hauswasserwerk voll-
ständig entleert werden (Leitungen, Pumpe und
Vorratsbehälter).
1. Entleeren Sie die Saug- und Druckleitung.
2. Schrauben Sie die Ablassschrauben (9) her-
aus und lassen Sie das Wasser aus der
Pumpe auslaufen. Gleichzeitig wird das Was-
ser, das sich im Vorratsbehälter befindet, vom
Luftbalg herausgedrückt.
3. Ablassschrauben wieder einschrauben und
das Hauswasserwerk frostfrei lagern.
Druckschalter einstellen
HINWEIS
Beachten Sie die max. Förderhöhe bei
max. Förderdruck, siehe technische Da-
ten.
Der Ein- und Abschaltdruck des Hauswasserwer-
kes ist am Druckschalter werkseitig eingestellt
(siehe technische Daten). Diese Werte können
bei Bedarf am Druckschalter (10) verändert wer-
den, siehe auch Bild C.
1. Ziehen Sie den Netzstecker.
2. Nehmen Sie den Schutzdeckel vom Druck-
schalter ab.
3. Stellen Sie den gewünschten Druck mit einem
Schraubendreher ein.
A= Einschaltdruck
B= Abschaltdruck
Druck vergrößern = +
Druck verkleinern = –
4. Schließen Sie den Druckschalter mit dem
Schutzdeckel.
5. Nehmen Sie das Gerät in Betrieb und prüfen
Sie die veränderten Schaltdrücke.
Membranvordruck prüfen
Membranvordruck regelmäßig überprüfen.
1. Ziehen Sie den Netzstecker.
2. Öffnen Sie einen Verschluss in der Drucklei-
tung und lassen Sie den Wasserdruck ab, bis
die Pumpe vollkommen leer ist.
3. Membranvordruck am Ventil (5) prüfen. Der
Membranvordruck muss ca. 1,5 bar betragen,
bei Bedarf korrigieren.
4. Nehmen Sie das Gerät wie beschrieben wie-
der in Betrieb.

Entsorgung
477394_a 9
ENTSORGUNG
Ausgediente Geräte, Batterien oder
Akkus nicht über den Hausmüll ent-
sorgen!
Verpackung, Gerät und Zubehör sind aus
recyclingfähigen Materialien hergestellt
und entsprechend zu entsorgen.

DHilfe bei Störungen
10 HW 1300 INOX
HILFE BEI STÖRUNGEN
ACHTUNG!
Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.
Störung Ursache Beseitigung
Thermoschalter hat abgeschal-
tet
Warten, bis der Thermoschalter
die Pumpe wieder einschaltet.
Auf maximale Temperatur des
Fördermediums achten. Pumpe
prüfen lassen
Motor läuft nicht
Keine Netzspannung vorhan-
den
Stromversorgung von Elektrof-
achkraft prüfen lassen
Die Saugleitung ist nicht im
Wasser
Saugleitung min. 30 cm ins Was-
ser eintauchen
Saugseitige Verstopfung VORSICHT! Verbrennungsge-
fahr durch heißes Wasser! An-
saugbereich reinigen.
Druckleitung geschlossen VORSICHT! Verbrennungs-
gefahr durch heißes Wasser!
Druckleitung öffnen.
Ansaughöhe zu groß Ansaughöhe verringern
Pumpe saugt Luft Alle Anschlussverbindungen und
den Filterdeckel auf Dichtheit
prüfen.
Pumpe saugt nicht an
Pumpe ist nicht befüllt Pumpe befüllen.
Saugseitige Verstopfung Ansaugbereich reinigen
Ansaughöhe zu groß Ansaughöhe verringern
Schlauchdurchmesser zu klein Größeren Druckschlauch ver-
wenden
Fördermenge zu gering
Förderhöhe zu groß Förderhöhe verringern
Pumpe schaltet nicht zuverläs-
sig
Unzureichender Luftdruck im
Vorratsbehälter
Den Druck im Vorratsbehälter
am Ventil (5) prüfen, ggf. korri-
gieren. Druckeinstellung ca. 1,5
bar
Pumpe schaltet nicht selbst-
ständig
Pumpe saugt Luft, Wasserman-
gel saugseitig
Pumpe ausstecken, gegebenen-
falls abkühlen lassen
HINWEIS
Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst.

Garantie
477394_a 11
GARANTIE
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh-
rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die
Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei:
beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
eigenmächtigen Reparaturversuchen
eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung
Von der Garantie ausgeschlossen sind:
Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf
dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ-
ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers
gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.
EG-KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den An-
forderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen
Standards entspricht.
Produkt Typ Hersteller
Hauswasserwerk
Seriennummer
G3043045
HW 1300 INOX AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Bevollmächtigter EU-Richtlinien Harmonisierte Normen
Hr. Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
2006/95/EG
2004/108/EG
2000/14/EG (13)
Kötz, 26.09.2014
Wolfgang Hergeth; Ma-
naging Director
Schallleistungspegel
EN ISO 3744
gemessen / garantiert
HW1 300 INOX 82/83
dB(A)
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06

en Original instructions for use
12 477394_a
ORIGINAL INSTRUCTIONS FOR USE
Contents
About this documentation................................ 12
Product description.......................................... 12
Safety instructions............................................13
Startup..............................................................14
Maintenance and care..................................... 15
Disposal............................................................16
Troubleshooting................................................17
Warranty...........................................................18
EC declaration of conformity............................18
ABOUT THIS DOCUMENTATION
Read this documentation before starting up
the machine. This is a precondition for safe
working and flawless operation.
Observe the safety warnings in this docu-
mentation and on the product.
This documentation is a permanent integral
part of the product described and must be
passed on to the new owner if the product is
sold.
Explanation of symbols
CAUTION!
Following these safety warnings care-
fully can prevent personal injury and/or
material damage.
ADVICE
Special instructions for greater ease of
understanding and improved handling.
PRODUCT DESCRIPTION
Product overview
1 Pump inlet/suction hose connector
2 Filler screw
3 Pump outlet/pressure hose connector
4 Motor housing
5 Valve
6 Reservoir
7 Pressure gauge
8 Electric cable
9 Draining screw
10 Pressure switch
11 Compensating hose
12 Pump chamber
13 Filter (accessories)
14 AL-KO suction kit (accessories)
Scope of supply
Your domestic water system comes equipped
with a pressure switch, a pressure gauge and an
electric cable with an earthing-contact type plug.
Function
The domestic water system works automatically.
The pump automatically switches on or off depen-
ding on the pressure set (see technical data).
The system sucks the liquid to be pumped through
the pump inlet (1) and lets it out into the reservoir
(6). Upon reaching the set cut-out pressure (re-
servoir is full), the system automatically switches
off.
As soon as the pressure falls to below 2,0 bar (wa-
ter is drained from the reservoir), the system au-
tomatically switches back on and continues pum-
ping the liquid until either the reservoir is full or
any draining process running has been completed
and the reservoir is full.
Thermal protection
The unit is fitted with a thermal protection switch
which switches the motor off in the event of over-
heating. The pump switches on again automati-
cally after a cooling down period of approx. 15 -
20 minutes.
Designated use
The domestic water system is designed for home
use in your house or garden. Please observe the
technical data given in the instructions before put-
ting the system into operation.
Your domestic water system has been designed
for use in the following applications:
irrigation and watering, e.g. of your lawn or
flower and vegetable gardens
domestic water supply
increasing pressure in the domestic water
supply. Please observe the regulations is-
sued by your local water works. If necessary,
ask a plumber.

Product description
477394_a 13
The system is designed to pump only the following
liquids:
clear water
rain water
Possible misuse
Your domestic water system is not intended for
permanent operation. The pump may not be used
to pump the following liquids:
drinking water
salt water
beverages or liquid foods
corrosives or chemicals
acids or combustible, explosive or gasfor-
ming liquids
liquids with a temperature above 35 °C
sandy water or water containing abrasives
SAFETY INSTRUCTIONS
CAUTION!
The domestic water system may only be
connected to an electrical device which
is compliant with DIN/VDE 0100, Parts
737, 738 and 702 (swimming pools).
Make sure that fuse protection in the
form of a 10 A automatic cut-out and a
fault current guard circuit with a nominal
fault current of 10/30 mA is installed.
CAUTION!
The supply voltage and current specified
on the type plate must be identical with
the voltage and current of your electrical
system.
CAUTION!
If you need to connect your domestic wa-
ter system to an extension cord, make
sure that the cable is 3 x 1.5 mm2, which
it corresponds to type H07RN-F and is
compliant with DIN 57282/57245. The
connector must be splash-proof. Cable
drums must be completely unwound.
CAUTION!
Do not attempt to make any changes or
modifications to the device by yourself.
You may endanger your life or invalidate
the warranty.
CAUTION!
Do not operate the system if it is dama-
ged. Necessary repairs must be carried
out in a qualified AL-KO service centre.
CAUTION!
Never use the electric cable to lift, carry
or attach the system to another object.
Do not pull on the cable when unplugging
the system.
CAUTION!
Make sure that the system is unplugged
before beginning any maintenance, re-
pair or cleaning work. In the event of a
malfunction, immediately unplug the sys-
tem. Make sure that the plug does not
get wet.
CAUTION!
The domestic water system may not be
used for any other than its designated
use. Before putting the system into ope-
ration, make sure that
the pump, reservoir, the electric ca-
ble and the plug are not worn or da-
maged.

en Safety instructions
14 477394_a
CAUTION!
Risk of injury due to hot water!
The water in the pump can heat up signi-
ficantly, during longer periods of opera-
tion (>10 min) against closed outlet side.
This hazard can occur due to:
side under compression closed
water shortage in the suction line
improper installation
faulty pressure switch
In this case:
isolate the pump from the mains
allow the pump and water to cool
down
check water level on inlet side
check lines for tightness
check installation
check pressure switch
only restart pump after rectifying the
cause of the fault
Children, or other people who are not familiar
with the operating instructions, are not allo-
wed to use the machine
STARTUP
CAUTION!
When attaching the suction and pressure
hoses, make sure that they do not exert
a tension on the device. We recommend
the use of flexible hoses at the pump inlet
(1) and outlet (3). If you have any ques-
tions, ask your retailer.
CAUTION!
When operating the system (automatic
operation), take appropriate measures to
ensure that damage due to flooding can-
not occur if the system should malfunc-
tion. This can be ensured, for instance,
by installing an alarm system or a re-
serve pump.
ADVICE
Before putting your domestic water sys-
tem into operation, check the inlet pres-
sure at the diaphragm which can be read
out from the valve (5) on the reservoir.
Make sure that the pressure is approx.
1.5 bar and correct if required (see Che-
cking the Inlet Pressure).
Place the device onto a hard, flat surface so
that it cannot tip over and so that it will not be
near the flow of water.
Make sure that the device is protected from
rain and any direct exposure to water.
Attaching the suction hose
CAUTION!
Choose a hose which is long enough so
that the device will not suck in air and run
dry. The hose should be at least 30cm
under the surface of the liquid to be pum-
ped while the pump is in operation.
ADVICE
If the liquid to be pumped is deeper than
4 m, you should use a suction hose
which is larger than 1“ in diameter for the
best performance. We recommend our
AL-KO suction set (14), which consists of
a suction hose, strainer and non-return
valve. The suction set is available at your
local retailer’s.
ADVICE
If the suction hose is laid so that it is hig-
her than the device, bubbles will be come
trapped in the line and the pump will suck
air.
1. Attach the suction hose. Make sure to screw
it in tightly, but take care not to damage the
threads.
2. When laying the suction hose, make sure that
it is lower than the system.
Attaching the pressure hose
1. Attach the pressure hose. Make sure to screw
it in tightly, but take care not to damage the
threads.

Startup
477394_a 15
Filling the pump
CAUTION!
Before putting your domestic water sys-
tem into operation, you must fill the pump
chamber with water until it overflows to
achieve full suction power. Do not ope-
rate the pump while it is dry because this
will cause serious damage to the pump.
1. Remove the filler screw (2).
2. Pour water into the opening until the chamber
of the pump (12) is full.
3. Replace the filler screw (2) and tighten it.
Switching on the system
1. Open the pressure line (open valve, sprayer,
tap, etc.).
2. Plug the electric cable into the socket. The
pump will automatically begin to run.
3. As soon as the flow of water is cleared of air
bubbles trapped in the line, close the pres-
sure line. When the pressure has fallen and
the reservoir is full, the pump will automati-
cally switch off. Your domestic water system
is now ready for operation.
Switching off the Pump
1. To switch off the pump, just pull the plug of
the electric cable from the socket.
MAINTENANCE AND CARE
CAUTION!
Before beginning any maintenance or
cleaning work, make sure that the pump
has been unplugged and take precauti-
ons to ensure that it cannot be switched
on during work!
Cleaning the pump
If you have used your pump to pump chlorine
water (pool water) or liquids which leave a re-
sidue, flush your pump out with clear water
after use.
Clean the suction slots located in the suction
body with clear water as required.
Clearing blockages
If your domestic water system should become blo-
cked so that it does not suction or pump out liquid,
remove the obstruction as follows:
1. Remove the suction hose from the pump inlet
(1).
2. Attach the pressure hose to the water tap and
spray water into the pump chamber until the
blockage is flushed out.
3. Check to see that the obstruction has been
cleared entirely by switching on the pump for
a short time. Do not let the pump suck air.
4. If the pump runs trouble-free, put it into opera
tion as described in the instructions.
Frost protection
Your domestic water system is susceptible to low
temperatures. Make sure to empty the device of
residual liquid (hoses, pump and reservoir) and
store it so that it is protected from frost.
1. Empty the suction and pressure hoses.
2. Remove the draining screw (9) drain all water
from the pump chamber. The water contained
in the reservoir will be pressed out by the air
bellows.
3. Replace the draining screws and store the de-
vice so that it is protected from frost.
Setting the pressure switch
ADVICE
Please observe the max. permissible
pumping height and pressure; see tech-
nical data.
The cut-in and cut-out pressures at which the sys-
tem starts and stops operating have been set in
the factory (see technical data). However, if desi-
red, you can adjust the setting as desired at the
pressure switch (10), also see Figure C.
1. Unplug the electric cable from the socket.
2. Remove the protective cover from the pres-
sure switch.
3. Use a screwdriver to set the desired pressure:
A= Cut-in pressure
B= Cut-out pressure
Increase pressure = +
Decrease pressure = –
4. Close the pressure switch by replacing the co-
ver.
5. Put the system into operation and check the
changed pressures.
Checking the inlet pressure
1. Unplug the electric cable from the socket.
2. Open the pressure line and drain the water off
until the pump is completely empty.
3. Check the inlet pressure at the diaphragm (5).

en Disposal
16 477394_a
4. The pressure should be approx. 1.5 bar. Cor-
rect the pressure if needed.
5. Put the domestic water system into operation
as set out in the instructions.
DISPOSAL
Do not dispose of worn-out machines
or spent batteries (including recharge-
able batteries) in domestic waste!
The packaging, device and accessories
are made from recyclable materials, and
must be disposed of accordingly.

Troubleshooting
477394_a 17
TROUBLESHOOTING
CAUTION!
Before you attempt to remedy any malfunction of your domestic water system, pull the plug to
prevent injury or death due to electrocution!
Fault Cause Solution
Thermal switch has switched
off.
Wait until the thermal switch has
automatically switched the pump
on again. Check the tempera-
ture of the liquid. Have the pump
checked.
Motor does not run.
No power. Have the power supply checked
by a qualified electrician.
Suction hose is not immersed in
the liquid to be pumped.
Make sure that the suction hose
is at least 30 cm beneath the
surface.
Suction hose is blocked. DANGER! Risk of injury due to
hot water! Clear blockage in suc-
tion hose.
Pressure line is blocked. DANGER! Risk of injury due
to hot water! Clear blockage in
pressure line.
Suction height is too great. Lower suction height.
Pump sucks air Check all connection hoses and
filter cover for tightness.
System runs but does not pump
out liquid.
Pump is dry. Fill the pump with water.
Suction hose is blocked. Clear the blockage.
Suction height is too great. Lower suction height.
Pressure hose diameter is too
small.
Attach a pressure hose with a
larger diameter.
System is only pumping out li-
quid very slowly or weakly.
Pumping height is too great. Lower pumping height.
Pump does not run reliably. Air pressure in reservoir is too
low.
Check the air pressure in the
reservoir at the valve (5) and
correct to about 1.5 bar if ne-
cessary.
Pump fails to switch off automa-
tically
Water shortage inlet side,
Pump sucks in air
Unplug the pump, allow to cool
down if necessary
ADVICE
If you are unable to remedy a malfunction, please call the AL-KO service centre nearest you.

en Warranty
18 477394_a
WARRANTY
We will address claims for any defects in materials and workmanship during the statutory period of limi-
tation by means of repairs or replacements of our choice. The period of limitation is governed by the laws
of the country in which the machine was purchased.
Our warranty applies only if:
The machine has been properly handled
The operating instructions have been adhered
to
Original replacement parts have been used
The warranty is no longer in effect if:
Efforts have been made to repair the machine
Technical modifications have been made to the
machine
The machine has not been used for its intended
purpose
The warranty does not cover:
Damage to paint work through normal use
Parts subject to wear as indicated in the replacement parts list with a box [xxx xxx (x)]
Internal combustion engines – separate warranty conditions of the respective engine manufacturer
apply
The warranty period begins with the purchase by the first buyer. The warranty period begins on the date
that appears on the original purchase receipt. In the event of a warranty claim, please your contact supp-
lier or the nearest authorised customer service centre with this warranty declaration and the purchase re-
ceipt in hand. This warranty does not affect the legal warranty claims by the purchaser against the seller.
EC DECLARATION OF CONFORMITY
We hereby declare that this product, in the form in which it is marketed, meets the requirements of the
harmonised EU guidelines, EU safety standards, and the product-specific standards.
Product Model Manufacturer
Domestic water system
Serial number
G3043045
HW 1300 INOX AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Executive Officer EU directives Harmonised standards
Hr. Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
2006/95/EG
2004/108/EG
2000/14/EG (13)
Kötz, 26.09.2014
Wolfgang Hergeth; Ma-
naging Director
Sound power level
EN ISO 3744
measured / guaranteed
HW 1300 INOX 82/83
dB(A)
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06

Originele handleiding
477394_a 19
ORIGINELE HANDLEIDING
Inhoudsopgave
Over deze documentatie..................................19
Productbeschrijving.......................................... 19
Veiligheidsvoorschriften....................................20
Inbedrijfstelling..................................................21
Onderhoud........................................................22
Verwijderen.......................................................23
Hulp bij storingen............................................. 24
GARANTIE....................................................... 25
EG-conformiteitsverklaring............................... 25
OVER DEZE DOCUMENTATIE
Lees deze documentatie vóór ingebruikname
door. Dit is een voorwaarde voor veilig wer-
ken en storingsvrij gebruik.
Neem de veiligheidsvoorschriften en waar-
schuwingen in deze documentatie en op het
product in acht.
Deze documentatie is permanent onderdeel
van het beschreven product en dient bij ver-
koop aan de koper te worden overgedragen.
Legenda
LET OP!
Het nauwkeurig in acht nemen van deze
waarschuwingen kan verwondingen en/
of materiële schade voorkomen.
ADVICE
Speciale aanwijzingen voor een beter
begrip en gebruik.
PRODUCTBESCHRIJVING

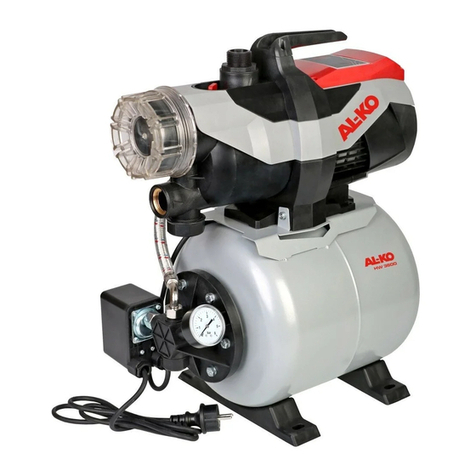

Productoverzicht
1 Inlaatopening/Aansluiting van de inlaats-
lang
2 Vuldop
3 Uitlaatopening/Aansluiting van de uitlaats-
lang
4 Motorbehuizing
5 Klep
6 Reservoir
7 Manometer
8 Voedingssnoer
9 Loosdop
10 Drukregelaar
11 Slang
12 Pomplichaam
13 Filter (toebehoren)
14 Kit met aanzuighulpstukken AL-KO (to-
ebehoren)
Meegeleverde kit
Het hydrofoorpomp is voorzien van een drukrege-
laar, manometer en voedingssnoer met Schukos-
tekker (ronde stekker met randaarde).
Werking
De hydrofoorpomp werkt automatisch. De pomp
start en stopt in functie van de druk (zie techni-
sche eigenschappen).
De pomp zuigt het water op via de inlaatopening
(1) en stuurt het dan naar het reservoir (6). Wan-
neer de uitschakeldruk wordt bereikt (het reser-
voir is dan vol), zal de pomp automatisch af wor-
den geschakeld.
Wanneer de druk afneemt tot ongeveer 2,0 bar
(doordat water wordt afgetapt) zal de pomp auto-
matisch weer opstarten en water naar het reser-
voir of het aftappunt sturen. Het reservoir zal pas
worden bijgevuld als geen water meer wordt afg-
etapt (lagere prioriteit).
Thermische beveiliging
Het apparaat is uitgerust met een thermische be-
veiliging die de motor uitschakelt bij oververhit-
ting. Na een afkoelfase van circa 15 - 20 minuten
schakelt de pomp weer automatisch in.
Reglementair gebruik
De pomp is bestemd voor particulier gebruik in
huis en tuin en mag uitsluitend worden gebruikt
voor toepassingen die in overeenstemming zijn
met de technische eigenschappen.
Het toestel is uitsluitend geschikt voor de vol-
gende toepassingen:

nl Productbeschrijving
20 477394_a
irrigatie van tuinen en terreinen
huishoudelijke drinkwatervoorziening
verhoging van de druk voor de huishoudelijke
drinkwatervoorziening. Neem de plaatselijke
voorschriften in acht en raadpleeg een lood-
gieter.
Het toestel is uitsluitend geschikt voor de vol-
gende vloeistoffen:
schoon water
regenwater
Mogelijk foutief gebruik
De pompe mag niet continu worden gebruikt.
Deze is niet geschikt voor het transporteren van:
drinkwater
zout water
voedingsmiddelen
chemische en corrosieve stoffen
bijtende, brandbare, explosieve of vluchtige
stoffen
vloeistoffen die warmer zijn dan 35°C
water met zand of andere schurende stoffen
VEILIGHEIDSVOORSCHRIFTEN
LET OP!
De pomp mag uitsluitend worden ge-
bruikt als het deel uitmaakt van een elec-
trische installatie die voldoet aan DIN/
VDE 0100, Secties 737, 738, en 702.
Voor de veiligheid moet men controleren
dat een differentiaalschakelaar van 10 A
evenals een veiligheidsschakelaar voor
storingsstromen met een instelling voor
deze storingsstroom van nominaal 10/30
mA geïnstalleerd zijn.
LET OP!
De op het typeplaatje aangegeven
waarde voor de netspanning en voor het
stroomtype moeten overeenkomen met
de eigenschappen van het electrische
voedingsnet.
LET OP!
Indien verlengsnoeren noodzakelijk zijn,
mag men uitsluitend gebruik maken van
kabels 3x1,5 mm² van het type H07RN-
F die voldoen aan DIN 57282/57245 met
een steker die beveiligd is tegen water-
spatten. De haspels van deze snoeren
moeten volledig afgewikkeld zijn.
LET OP!
Het is niet toegestaan om eigenmachtig
veranderingen op de pomp uit te voeren.
LET OP!
Zet de pomp niet aan als deze bescha-
digd is. Reparaties mogen uitsluitend
worden uitgevoerd in de door AL-KO er-
kende servicecentra.
LET OP!
De huiswaterautomaat mag alleen aan
het handvat worden opgetild en vervo-
erd. Als men de stekker uit de contact-
doos wil trekken, mag daarvoor niet het
snoer worden gebruikt.
LET OP!
Indien men onderhoud, schoonmaakbe-
urten of reparaties op de pomp wil uit-
voeren, moet men eerst de stekker uit
de contactdoos trekken. Bescherm deze
stekker tegen vocht.
LET OP!
De pomp mag uitsluitend worden ge-
bruikt voor de doeleinden waarvoor deze
werd ontworpen. Voordat men de pomp
in gebruik neemt moet men het volgende
controleren:
De pomp, het voedingssnoer en de
stekker mogen niet beschadigd zijn;
