aldes EasyVEC 11034474 User manual

www.aldes.com
Notice d’installation
FR
Installation instructions
EN
Installationsanleitung
DE
Montagehandleiding
NL
Instrucción de utilización
ES
Manuale di installazione
IT
Gamme
EasyVEC®
Caissons Filtre

A
B
C
D
E
F
2
mm A B C D E F
1000 444 461 450 36 315 315
1500
2000 494 461 500 36 355 355
2500 544 461 550 36 400 400
3000

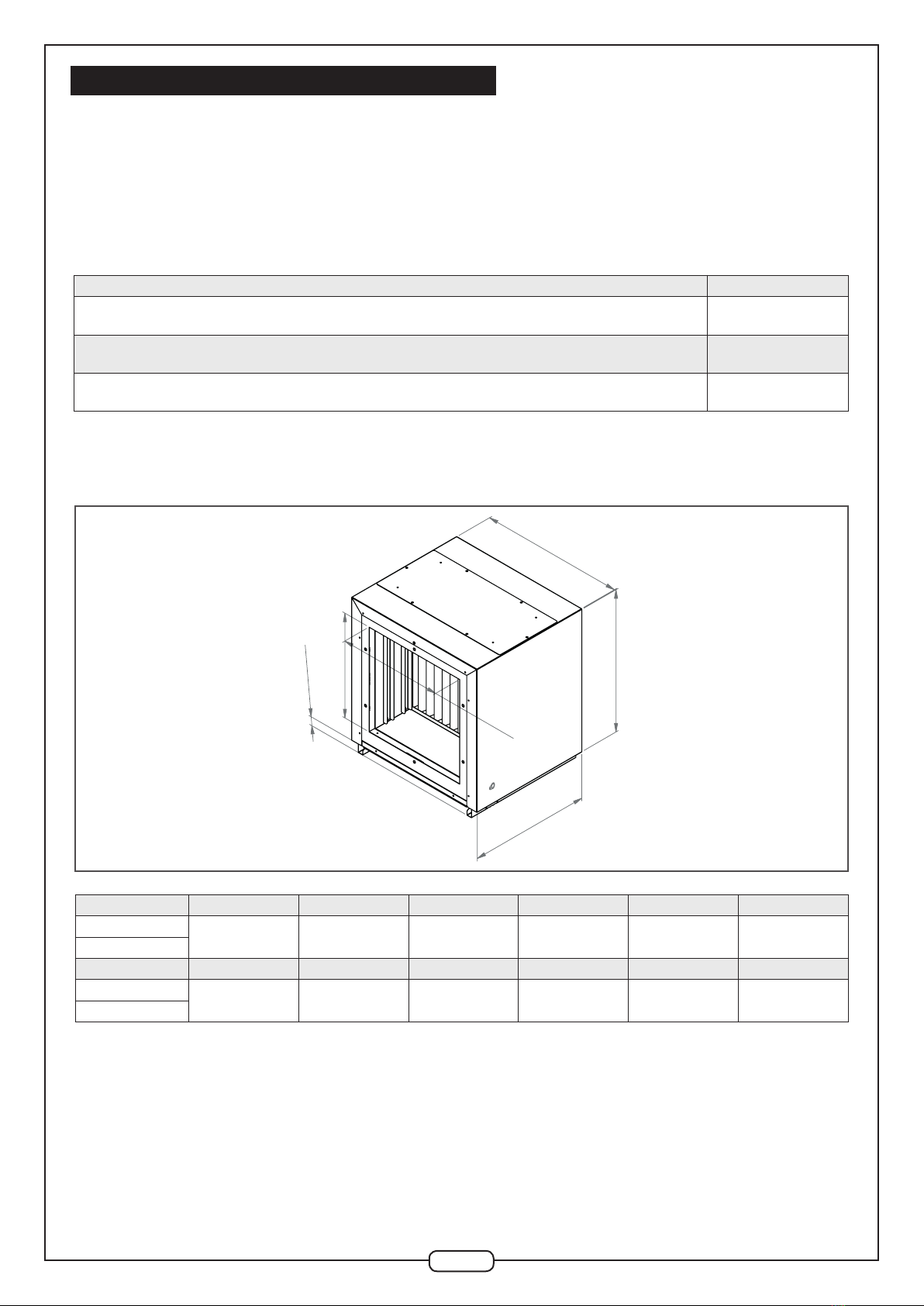

1. GÉNÉRALITÉS • GENERAL INFORMATION • ALLGEMEINES • ALGEMEEN
• GENERALIDADES • GENERALITÀ
1.1. Documents de référence associés • Related reference documents • Zugehörige
Referenzdokumente • Bijbehorende referentiedocumenten • Documentos de referencia asociados
• Documenti di riferimento associati
Hors Compact – 11034474 / 11034475 / 11034476
1.2. Encombrement • Dimensions • Abmessungen • Afmetingen • Dimensiones generales •
Ingombri
Documents / Documents / Dokumente / Documenten / Documentos / Documenti Aldes.com
Guide de démarrage rapide / Quick Start Guide / Kurzanleitung / Snelstartgids / Guía de arranque rápido /
Guida per l’avvio rapido ✔
Documentation commerciale / Sales brochure / Verkaufsdokumentation / Verkoopdocumentatie / Documentación
comercial / Documentazione commerciale ✔
Documentation technique / Technical documentation / Technische Dokumentation / Technische documentatie /
Documentación técnica / Documentazione tecnica ✔

2.2. Produits en situation • Typical product installation • Produkte unter Praxisbedingungen •
Producten in situatie • Producción en situación • Prodotti in situazione
x 2
x 1
2. DESCRIPTION GÉNERALE • GENERAL DESCRIPTION • ALLGEMEINE
BESCHREIBUNG • ALGEMENE BESCHRIJVING • DESCRIPCIÓN GENERAL
• DESCRIZIONE GENERALE
2.1. Produits • Typical product • Produkte • Producten • Producción • Prodotti
F7 :
11034421
11034423
11034424
G4 :
11034405
11034407
11034408
3
Hors Compact – 11034474 / 11034475 / 11034476

4
3. MANUTENTION ET DÉBALLAGE DU PRODUIT • HANDLING AND
UNPACKING THE PRODUCT • HANDHABUNG UND AUSPACKEN DES
PRODUKTS • BEHANDELING EN UITPAKKEN VAN HET APPARAAT •
TRASLADO Y DESEMBALAJE DEL PRODUCTO • MOVIMENTAZIONE E
DISIMBALLAGGIO DEL PRODOTTO
3.1. Déchargement • Unloading • Entladen • Uitladen • Descarga • Scarico
Déballage • Unpacking • Auspacken • Uitpakken • Desembalaje • Disimballaggio
Hors Compact – 11034474 / 11034475 / 11034476

1.
3.
3’.
4.
2.
4. PLANS D’IMPLANTATION ET RECOMMANDATIONS ASSOCIÉES •
INSTALLATION PLANS AND RELATED RECOMMENDATIONS •
AUFSTELLPLAN UND ZUGEHÖRIGE EMPFEHLUNGEN •
MONTAGESCHEMA’S EN BIJBEHORENDE AANBEVELINGEN •
PLANOS DE IMPLANTACIÓN Y RECOMENDACIONES ASOCIADAS •
DISEGNI DI MONTAGGIO E RELATIVE RACCOMANDAZIONI
1103443411034434
5
Hors Compact – 11034474 / 11034475 / 11034476

6
4.a.Plan de montage des accessoires du produit • Assembly drawing for product
accessories • Montageplan für die Zubehörteile des Produkts • Montagetekening
van de accessoires van het product • Plan de montaje de los accesorios del
producto • Schema di montaggio degli accessori del prodotto

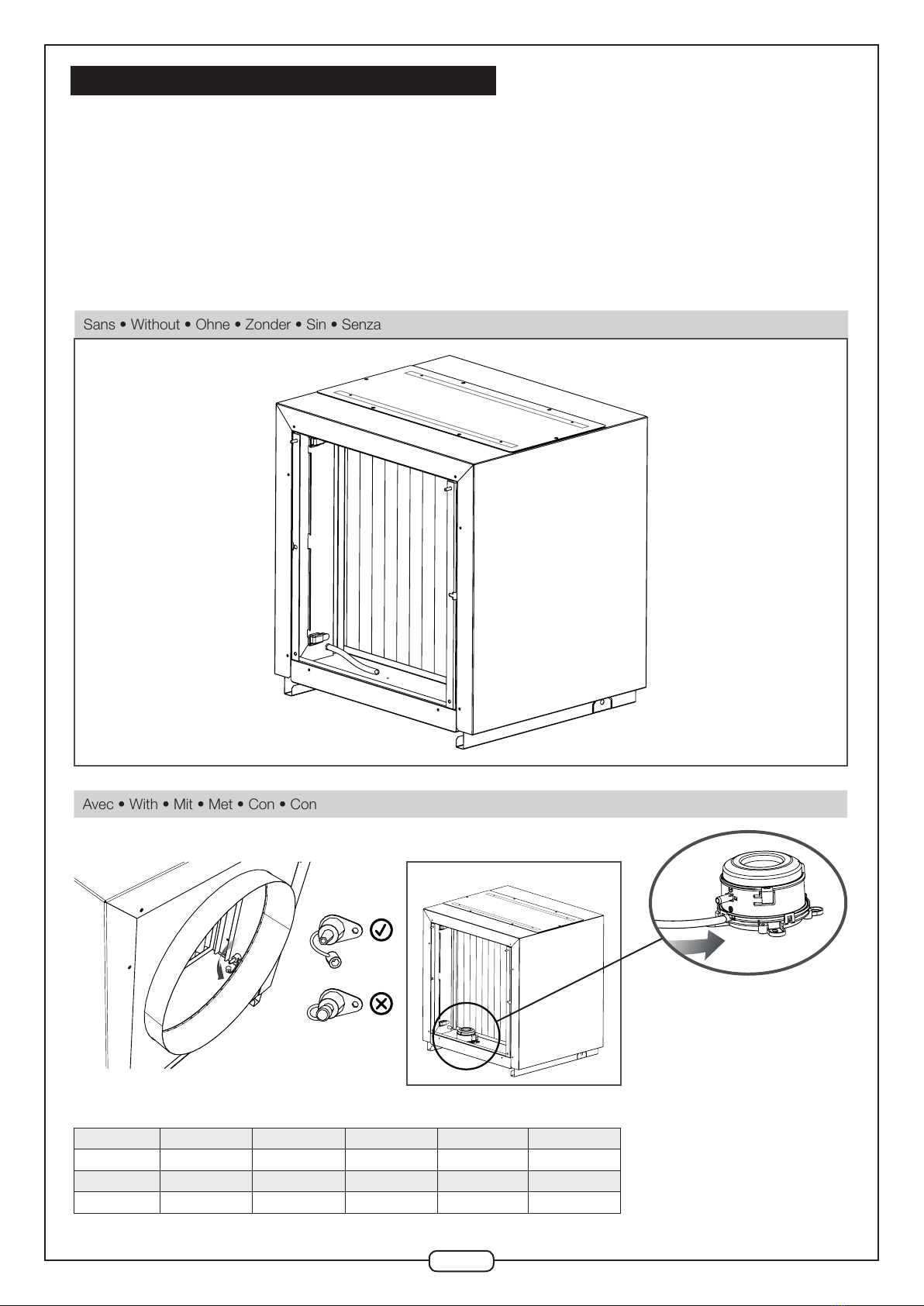

4a.1. Kit encrassement filtre • Filter clogging kit • Filterverschmutzungssatz • Kit filterverstopping
• Kit suciedad filtro • Kit intasamento filtro
Sans • Without • Ohne • Zonder • Sin • Senza
Avec • With • Mit • Met • Con • Con
11056000
1000 1500 2000 2500 3000
G4 130 Pa 160 Pa 160 Pa 165 Pa 185 Pa
F7 220 Pa 280 Pa 270 Pa 270 Pa 310 Pa
G4 + F7 350 Pa 440 Pa 430 Pa 435 Pa 495 Pa
Hors Compact – 11034474 / 11034475 / 11034476

OFF
7

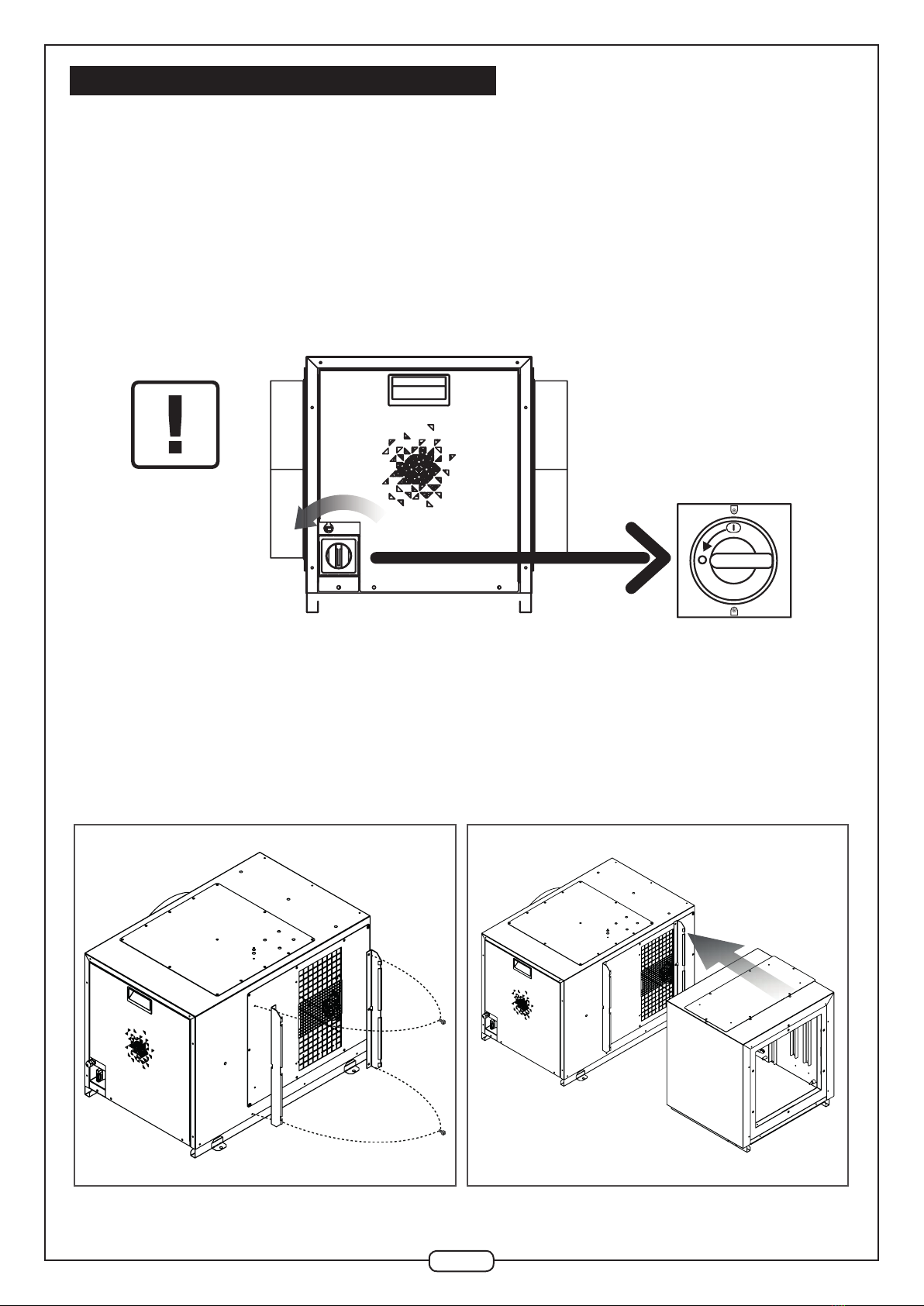

5. MONTAGE • ASSEMBLY • EINBAU • MONTAGE • MONTAJE • MONTAGGIO
5.a.Les préconisations avant montage • Recommendations prior to assembly •
Empfohlene Vorkehrungen vor der Montage • Aanbevelingen vóór montage •
Las recomendaciones antes del montaje • Raccomandazioni prima del montaggio
5.a.1. Recommandations et consignes de sécurité • Recommendations and safety instructions •
Sicherheitsempfehlungen und -vorschriften • Aanbevelingen en veiligheidsvoorschriften •
Recomendaciones y consignas de seguridad • Raccomandazioni e istruzioni di sicurezza
5.b.Procédure de montage • Assembly procedure • Montageverfahren •
Montageprocedure • Procedimiento de montaje • Procedura di montaggio
5.b.1 Raccordement du produit sur son support • Connecting the product to its mounting •
Anschluss des Produkts an seinem Halter • Aansluiting van het product op zijn steun •
Conexión del producto en su soporte • Raccordo del prodotto al supporto
Hors Compact – 11034474 / 11034475 / 11034476

Branchement du pressostat
encrassement
Connection of clogging
pressure switch
Anschluss des
Druckschalters
für Verschmutzungen
Aansluiting van
filterverstoppingspressostat
Conexión del presostato
suciedad
Raccordo del pressostato
intasamento
8
Hors Compact – 11034474 / 11034475 / 11034476

1
3
5
2
4
6
9
5.c.Procédure de montage • Assembly procedure • Montageverfahren •
Montageprocedure • Procedimiento de montaje • Procedura di montaggio
5c.1. Plan de montage des options du produit • Assembly drawings for product options •
Montageplan für die Optionen des Produkts • Montagetekening van de opties van het product •
Plano de montaje de las opciones del producto • Schema di montaggio delle opzioni del prodotto
Hors Compact – 11034474 / 11034475 / 11034476

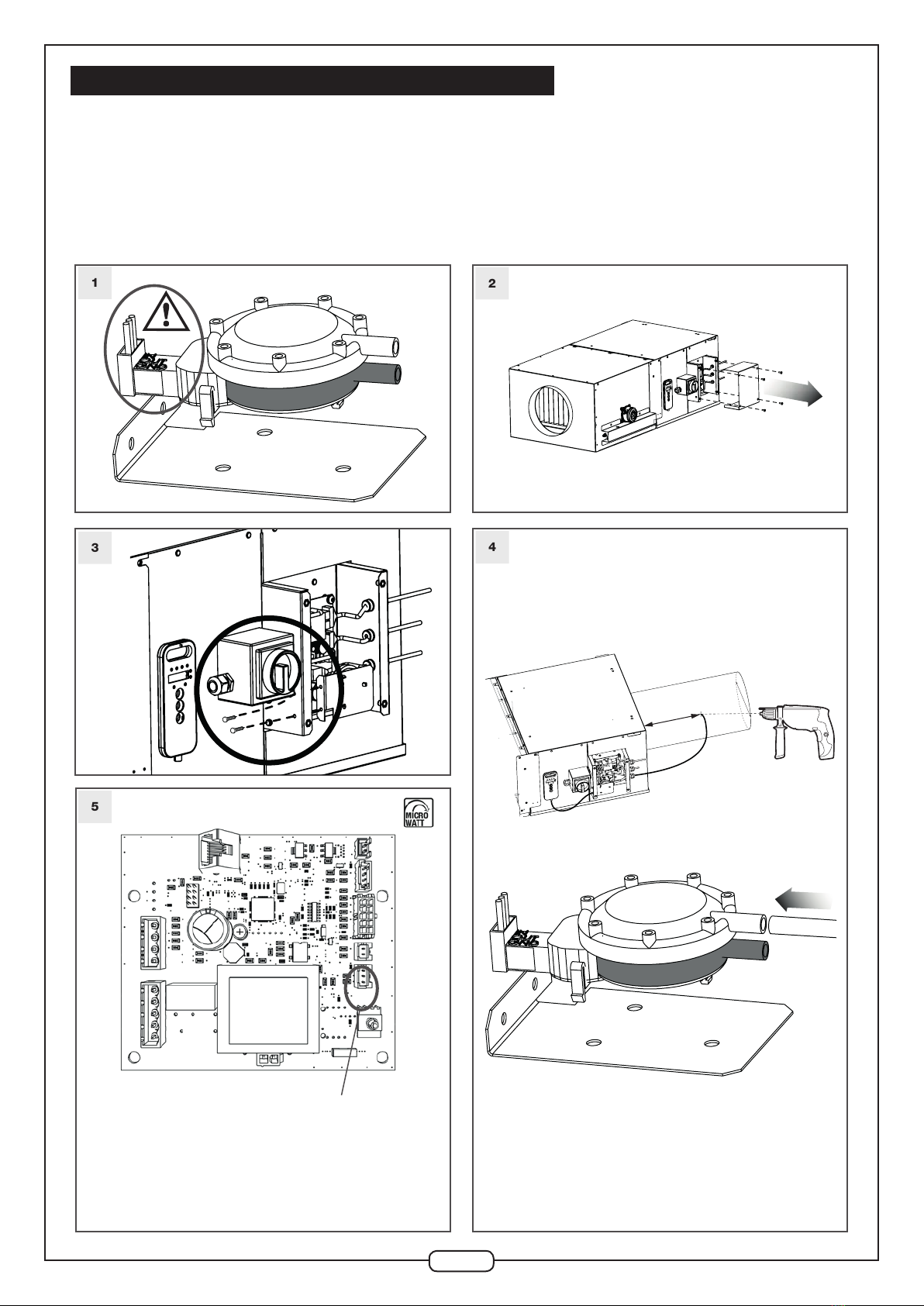

Branchement du pressostat régulation
Connection of control pressure switch
Anschluss des Regeldruckschalters
Aansluiting van regelpressostat
Conexión del presostato regulación
Raccordo del pressostato regolazione
10
L=2xD
5c.2. Kit régulation de pression • Pressure adjustment kit • Druckeinstellsatz • Kit drukregelaar •
Kit regulación de presión • Kit regolazione di pressione
11056001
Hors Compact – 11034474 / 11034475 / 11034476
Paramétrage de la télécommande p19
Remote control configuration p19
Fernbedienungsparametrierung p19
Instelling afstandsbediening p19
Parametrización telecomando p19
Impostazioni telecomando p19

11
Compact – 11034470 / 11034471 / 11034472 / 11034473
C
AB
Ø D
F
C
G
Ø D
mm A B C ØD F G
300 compact 506 427 281 160 29 42
600 compact 506 477 329 200 29 42
1000 compact 506 527 356 250 29 42
2000 compact 506 577 356 315 29 42
1. GÉNÉRALITÉS • GENERAL INFORMATION • ALLGEMEINES • ALGEMEEN •
GENERALIDADES • GENERALITÀ
A. Documents de référence associés • Related reference documents • Zugehörige Referenzdokumente •
Bijbehorende referentiedocumenten • Documentos de referencia asociados • Documenti di
riferimento associati
B. Schémas d’encombrement • Dimensions • Abmessungen • Afmetingen • Dimensiones generales
• Ingombri
Documents / Documents / Dokumente / Documenten / Documentos / Documenti Aldes.com
Guide de démarrage rapide / Quick Start Guide / Kurzanleitung / Snelstartgids / Guía de arranque rápido /
Guida per l’avvio rapido ✔
Documentation commerciale / Sales brochure / Verkaufsdokumentation / Verkoopdocumentatie /
Documentación comercial / Documentazione commerciale ✔
Documentation technique / Technical documentation / Technische Dokumentation / Technische documentatie /
Documentación técnica / Documentazione tecnica ✔

12
x 2
x 1
x 1
x 1
x 1
x 2

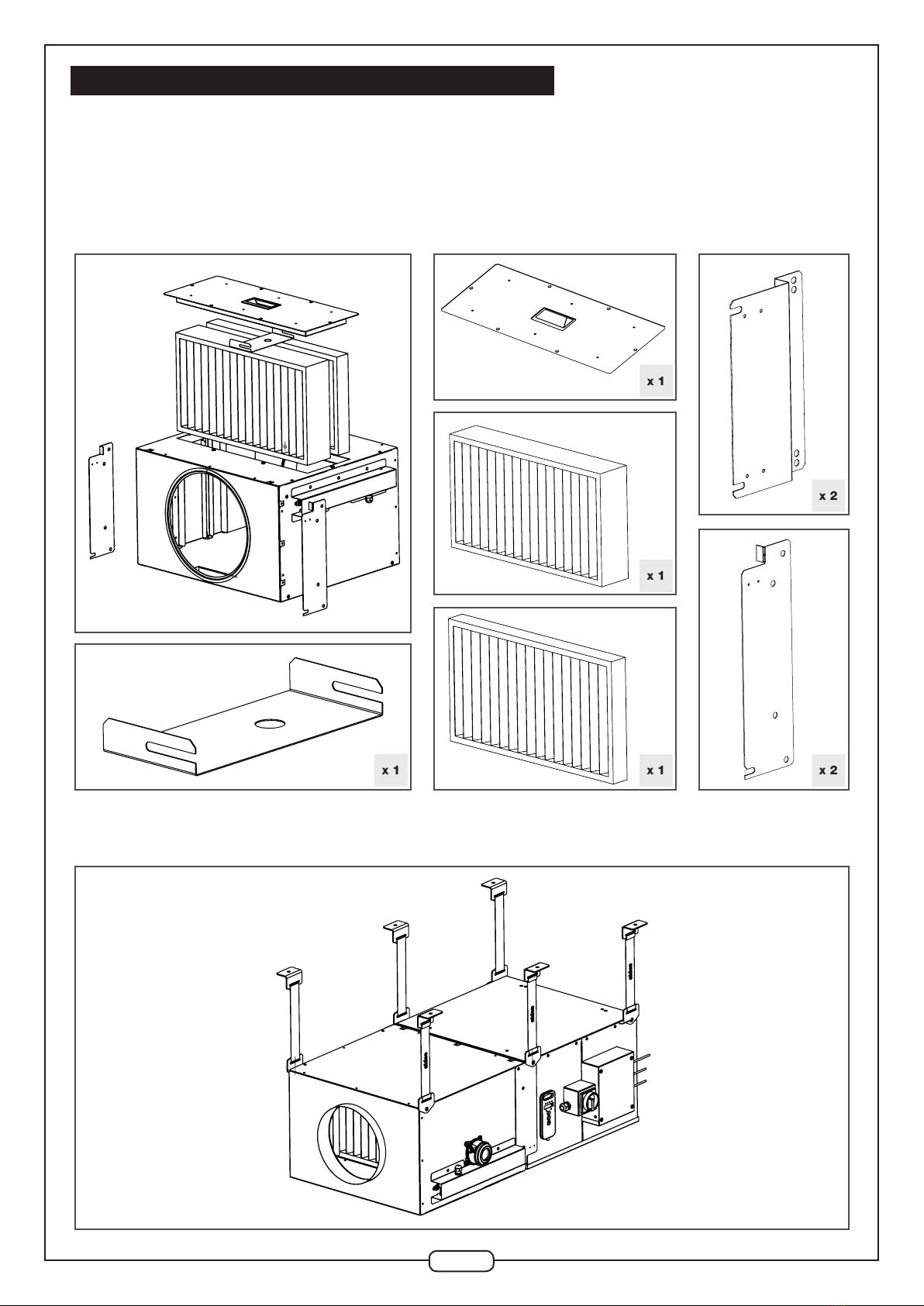

2. DESCRIPTION GÉNERALE • GENERAL DESCRIPTION • ALLGEMEINE
BESCHREIBUNG • ALGEMENE BESCHRIJVING • DESCRIPCIÓN GENERAL •
DESCRIZIONE GENERALE
A. Le produit • Typical product • Produkte • Producten • Producción • Prodotti
B. Le produit en situation • Typical product installation • Produkte unter Praxisbedingungen •
Producten in situatie • Producción en situación • Prodotti in situazione
Compact – 11034470 / 11034471 / 11034472 / 11034473

13
3. MANUTENTION ET DÉBALLAGE DU PRODUIT • HANDLING AND
UNPACKING THE PRODUCT • HANDHABUNG UND AUSPACKEN DES
PRODUKTS • BEHANDELING EN UITPAKKEN VAN HET APPARAAT •
TRASLADO Y DESEMBALAJE DEL PRODUCTO • MOVIMENTAZIONE E
DISIMBALLAGGIO DEL PRODOTTO
4. PLANS D’IMPLANTATION ET RECOMMANDATIONS ASSOCIÉES •
INSTALLATION PLANS AND RELATED RECOMMENDATIONS •
AUFSTELLPLAN UND ZUGEHÖRIGE EMPFEHLUNGEN •
MONTAGESCHEMA’S EN BIJBEHORENDE AANBEVELINGEN •
PLANOS DE IMPLANTACIÓN Y RECOMENDACIONES ASOCIADAS •
DISEGNI DI MONTAGGIO E RELATIVE RACCOMANDAZIONI
Compact – 11034470 / 11034471 / 11034472 / 11034473

14
OFF

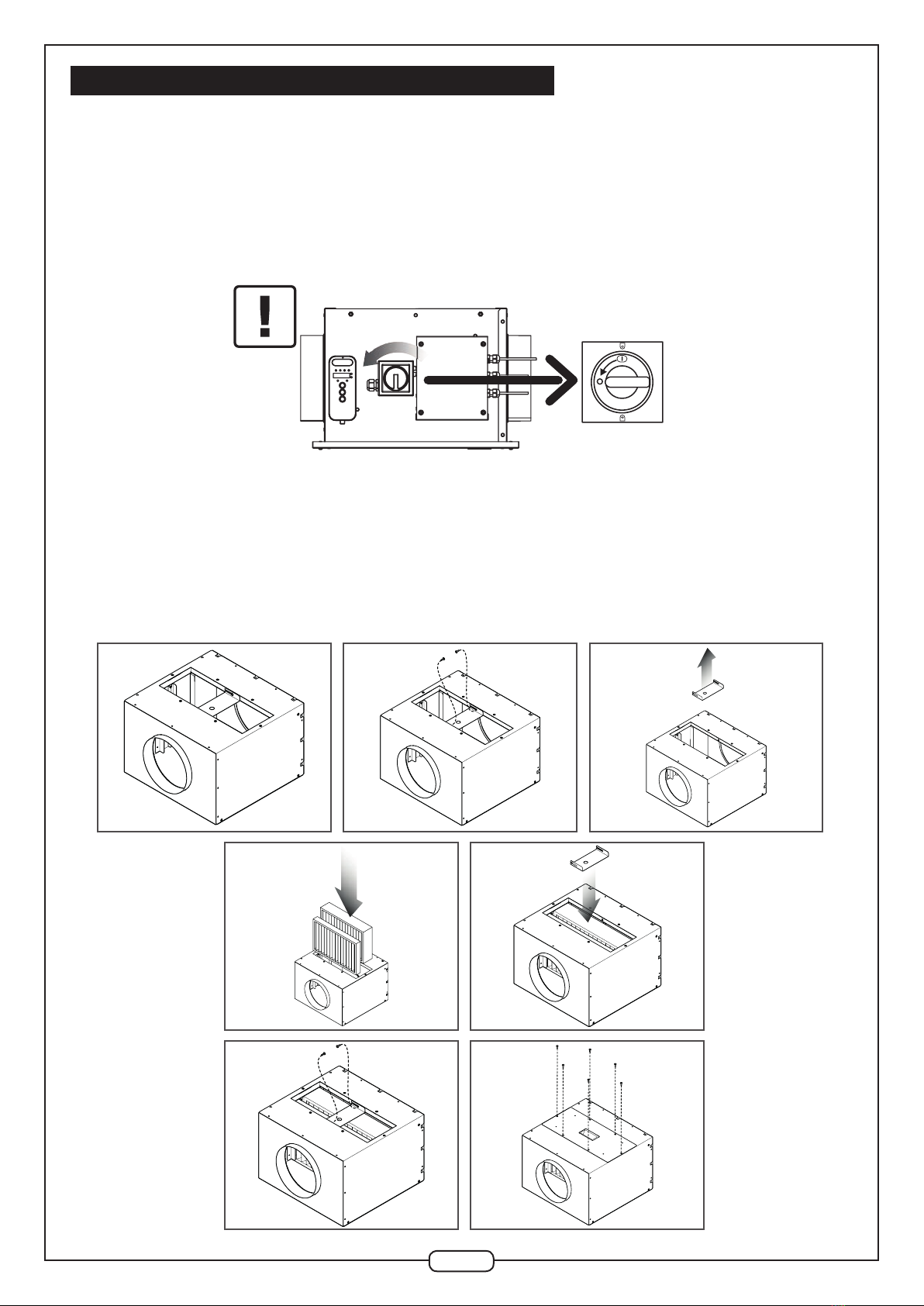

5. LE PROCESSUS DE MONTAGE • ASSEMBLY PROCESS • MONTAGEVORGANG •
MONTAGE • EL PROCESO DE MONTAJE • PROCESSO DI MONTAGGIO
A. Les préconisations avant montage • Recommendations prior to assembly •
Empfehlungen vor der Montage • Aanbevelingen voor montage •
Las recomendaciones antes del montaje • Raccomandazioni prima del montaggio
B. Procédure de montage • Assembly procedure • Montagevorgang •
Montageprocedure • Procedimiento de montaje • Procedura di montaggio
1. Plans de montage des options du produit • Assembly drawings for product options • Montagepläne
der Produktoptionen • Installatietekeningen van apparaat-opties • Planes de montaje de las
opciones del producto • Schemi di montaggio delle opzioni del prodotto
Compact – 11034470 / 11034471 / 11034472 / 11034473

15
2. Plans de montage du support sur son produit • Assembly drawings to mount support on product •
Montageplan für die Halterung auf dem Produkt • Installatietekeningen van de steun op het
apparaat • Planes de montaje del soporte en su producto • Schemi di montaggio del supporto
sul relativo prodotto produit
2 Vis auto-perforantes
2 self-tapping screws
2 Selbstbohrschrauben
2 zelftappende schroeven
2 tornillos autoperforadores
2 viti autofilettanti
1 vis Torx
1 Torx screw
1 Torx Schrauben
1 Torx-schroef
1 tornillo Torx
1 viti con cava esalobata (Torx)
...
?
...?
Compact – 11034470 / 11034471 / 11034472 / 11034473

16
Caisson / Unit / Kasten / Verdeelkast / Caja / Cassone
300 600 1000 2000
G4 120 Pa 135 Pa 150 Pa 200 Pa
F7 186 Pa 212 Pa 250 Pa 370 Pa
G4 + F7 306 Pa 347 Pa 400 Pa 570 Pa
Filter
3. Plans de montage des accessoires du produit • Assembly drawings for product accessories •
Montagepläne für das Produktzubehör • Installatietekeningen van apparaat-accessoires • Planes de
montaje de los accesorios del producto • Schemi di montaggio degli accessori del prodotto
3.1. Pressostat réglable • Adjustable pressure switch • Einstellbarer Druckschalter • Instelbare
pressostat • Presostato regulable • Pressostato regolabile
a. Montage • assembly • Einbau • montage • montaje • montaggio
Sans pressostat • Without pressure switch • Ohne
Druckschalter • Zonder pressostat • Sin presostato •
Senza Pressostato
Avec pressostat • With pressure switcht •
Mit Druckschalter • Met pressostat • Con presostato •
Con Pressostato
11056000
Compact – 11034470 / 11034471 / 11034472 / 11034473

17

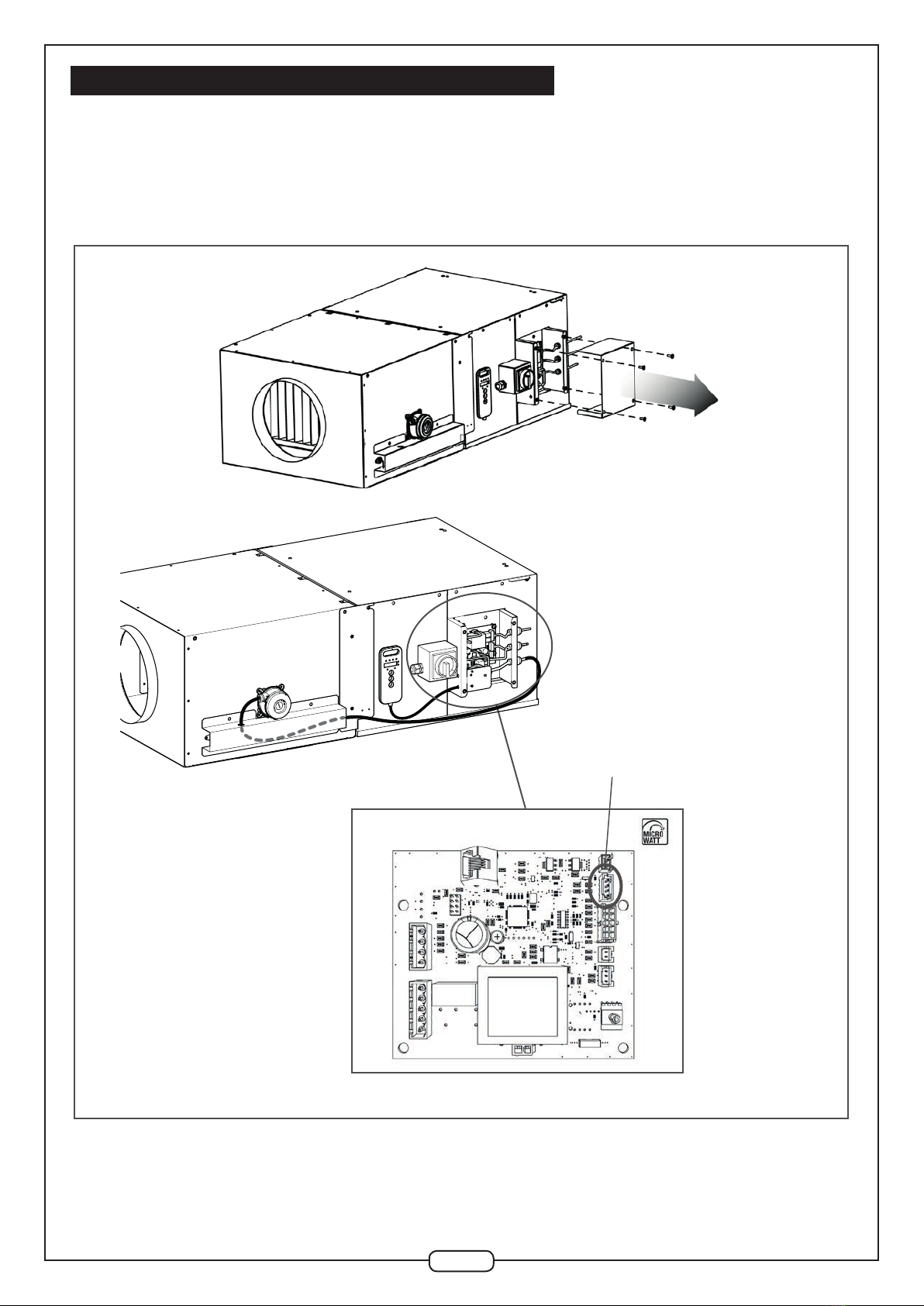

b. Plans de montage des connexions électriques • Assembly drawings for electrical
connections • Montagepläne für die elektrischen Anschlüsse • Installatietekeningen van
de elektrische aansluitingen • Plans de montage des connexions électriques • Schemi di
montaggio delle connessioni elettriche
Branchement du pressostat
encrassement
Connection of clogging pressure
switch
Anschluss des Druckschalters
für Verschmutzungen
Aansluiting van
filterverstoppingspressostat
Conexión del presostato suciedad
Raccordo del pressostato
intasamento
Compact – 11034470 / 11034471 / 11034472 / 11034473

18
D
L=2xD
1
3
5
2
4
Branchement du pressostat régulation
Connection of control pressure switch
Anschluss des Regeldruckschalters
Aansluiting van regelpressostat
Conexión del presostato regulación
Raccordo del pressostato regolazione
3.2. Kit insufflation pression constante (11056001) • Constant pressure air supply kit (11056001)
• Einblasbausatz für konstanten Druck (11056001) • Kit inblazen met constante druk
(11056001) • Kit de insuflación presión constante (11056001) •
Kit immissione pressione costante (11056001)
a. Montage • assembly • Einbau • montage • montaje • montaggio
Compact – 11034470 / 11034471 / 11034472 / 11034473

19
Paramétrage Télécommande • Remote control configuration • Fernbedienungsparametrierung •
Instelling afstandsbediening • Parametrización telecomando • Impostazioni telecomando
1
4
8 9 10
5 6 7
2 3
Uniquement en cas d’utilisation d’un kit insufflation régulation pression constante
Only in case of use of a constant pressure air supply kit
Nur für den Fall, dass ein Einblasbausatz zum Regeln des konstanten Drucks verwendet
werden sollte
Alleen bij gebruik van een kit inblazen met constante druk
Únicamente en caso de utilización de un kit de insuflación presión constante
Solo in caso di utilizzo di kit immissione pressione costante
(ref : 11056001)
Gamme Small et Compact

www.aldes.com
11024555-C- 10-16 - Imprimé en France/Printed in France
