ALEX BAITLER AB61X110 User manual

GERMAN
QUALITY & TECHNOLOGY
ПАСПОРТ
ИЗДЕЛИЯ инструкция
по установке
и эксплуатации
u
s
er’
s
manua
l
ПРОИЗВОДИТЕЛЬ / PRODUCER: ALEX BAITLER® GMBH
Adolf-Kolping-Straße 16, 80336 München, Germany
Организация, принимающая претензии от
потребителей:
ООО ПЛАНЕТА САНТЕХНИКИ Россия
125373, Россия, г. Москва, Походный
проезд, д.4, корп.1, тел: [phone]
Изготовлено в КНР
Organisation accepting claims from
customers:
SANITARY ENGINEERING LLC (Russia)
bldg. 4/1 Pokhodnyy proezd, Moscow,
Russia, 125373, tel. [phone]
Мade in PRC
www.alexbaitler.com
AB61X110, AB64B110, AB69X110
размер/size 1075-1100 мм
AB61X120, AB64B120, AB69X120
размер/size 1175-1200 мм
AB61X140, AB64B140, AB69X140
размер/size 1375-1400 мм
AB61X150, AB64B150, AB69X150
размер/size 1475-1500 мм
AB61X170, AB64B170, AB69X170
размер/size 1675-1700 мм
Высота без поддона / Height without tray 2000 мм
SLIDING DOOR
ДВЕРЬ ВНИШУ РАЗДВИЖНАЯ

2 3
[RU]
[EN]

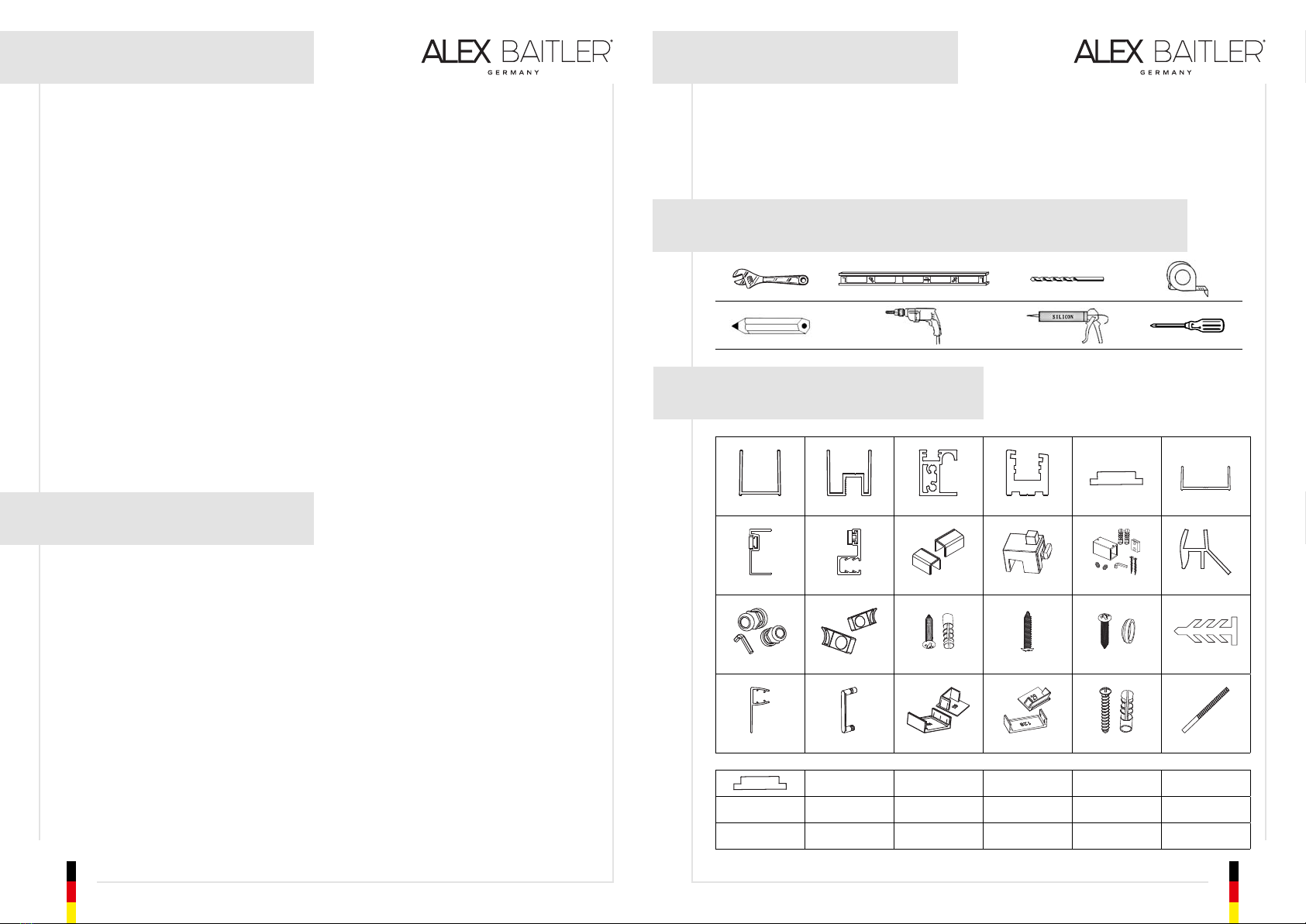

РЕКОМЕНДОВАННЫЙ ИНСТРУМЕНТ ДЛЯ МОНТАЖА
RECOMMENDED ENCLOSURE INSTALLATION TOOLS
ПЕРЕЧИСЛЕННЫЕ ДАЛЕЕ ШАГИ ПОКАЗЫВАЮТ ПРИНЦИПИАЛЬНЫЙ МОНТАЖ ИЗДЕЛИЯ. В
ЗАВИСИМОСТИ ОТ РАЗМЕРА ПОМЕЩЕНИЯ, КОММУНИКАЦИЙ, ПОРЯДОК ШАГОВ МОЖЕТ ОТЛИЧАТЬСЯ.
ENTHE STEPS LISTED BELOW SHOW THE BASIC INSTALLATION OF THE PRODUCT. THE ORDER OF THE
STEPS MAY DIFFER DEPENDING ON THE UTILITY SYSTEMS AND THE SIZE OF THE PREMISES.
Ø6 мм
A1
=1
A2
=1
A3
=1
A4
=1
A5-1/А5-2
=1
A6
=1
A7
=1
A8
=14
А9L/R
=2
A10
=1
A11 2
=1
A12
=1
A13 3
=2
A14
=2
A15 4 х60
=6
A16 4 х40
=2
A17 4 х12
=6
A18
=1
A19
=2
A20
=1
A21
=1
A22
=1
A23 4 х25
=4
A24 3
=1
AB61X110 AB61X120 AB61X140 AB61X150 AB61X170
А5-1 ВЕРХ/UP 552 mm 604 mm 704 mm 754 mm 854 mm
А5-2 НИЗ/DOWN 542 mm 595 mm 695 mm 745 mm 845 mm
МОНТАЖ
INSTALLATION
КОМПЛЕКТАЦИЯ
FITTINGS
УВАЖАЕМЫЕ ПОКУПАТЕЛИ, благодарим Вас за выбор
продукции торговой марки ALEX BAITLER. Настоящая
инструкция предназначена для ознакомления спродуктом,
атакже сусловиями правильного монтажа, эксплуатации
исервисного обслуживания продукции. Пожалуйста,
внимательно ознакомьтесь сданной инструкцией перед
началом монтажа иэксплуатации изделия.
СПАСИБО ЗА ПОКУПКУ!
ОБЩИЕ СВЕДЕНИЯ
Приобретенное вами изделие предназначено для бытового
использования внутри помещений. При использовании
боковой стенки SG6 изделие может трансформироваться в
душевое ограждение. Установка изделия возможна как на
поддон, так ина пол помещения. Компания-производитель
оставляет за собой право не уведомлять конечного
пользователя оразличиях вконструкции для устаревшей
модели инового, улучшенного варианта продукта..
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Высота ограждения без поддона 2000 мм;
• Толщина безопасного, закаленного стекла 6 мм (директива
Евросоюза EN 14428);
• Анодированный алюминиевый профиль.
ЗАПРЕЩЕНО!
• Использовать изделие не по назначению ивне помещений;
• Подвергать изделие воздействию прямых солнечных лучей;
• Находиться внутри всостоянии алкогольного и
наркотического опьянения;
• Подвергать изделие механическим повреждениям
любого рода;
• Применять избыточную силу ккомплектующим изделия в
процессе монтажа иэксплуатации;
• Использовать изделие без присмотра людям с
ограниченными возможностями здоровья;
• Использовать абразивные и/или химически агрессивные
чистящие средства.
ТРАНСПОРТИРОВКА ИХРАНЕНИЕ
Изделия должны транспортироваться крытым транспортом;
Кмоменту начала монтажа, изделие должно принять
комнатную температуру;
После покупки товара, для постановки его на сервисное
обслуживание, необходимо хранить товар взаводской
упаковке.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Проверить целостность икомплектность изделия вмомент
получения;
• Завершить все ремонтные работы впомещении на момент
монтажа;
• Использовать для чистки мягкую ткань, жидкие чистящие
средства без абразивных ихимически агрессивных
компонентов;
• Не ставить на пол без картона детали, выполненные из
стекла. Избегать ударов иустановки стекол на угол;
• Обратиться за услугами монтажа исервисного обслуживания
продукции вавторизированный сервисный центр или иным
специалистам, имеющим соответствующую квалификацию.
DEAR CUSTOMERS, thank you for choosing the products of the ALEX
BAITLER trademark. This manual is designed for introduction to the
product, as well as to the conditions for the proper installation,
operation and maintenance of the product. Please read this manual
carefully before installing and operating the product.
THANK YOU FOR THE PURCHASE!
GENERAL INFORMATION
The product is intended for domestic use indoors. When using
the SG6 side glass, the product can be transformed into a shower
enclosure. Installation of the product is possible both on a tray and
on the floor of the room. The manufacturer reserves the right not to
notify the final user of differences in design of an outdated model
and a new improved version of the product.
TECHNICAL FEATURES
• Height of the enclosure without a tray is 2000 mm;
• Thickness of the safe tempered glass is 6 mm (EU directive EN
14428);
• Anodized aluminium profile.
IT IS PROHIBITED TO DO THE FOLLOWING
• Use the product for purposes other than intended;
• Use the product outdoors;
• Expose the product to direct sunlight;
• Be inside under alcohol or drug influence;
• Subject the product to mechanical damage of any kind;
• Apply excessive force to the components during installation and
operation processes
• Use the product unattended for people with disabilities;
• Use abrasive and / or chemically aggressive cleaners.
TRANSPORTATION AND STORAGE
The products must be transported in a covered vehicle.
At the time of installation the product must be of a room
temperature.
The product has to be stored in the original packaging aſter the
purchase in order to be accepted for an aſter sales service.
RECOMMENDATIONS TO BUYERS
• To check the completeness and the entirety of the product at the
moment of receiving.
• Before the assembly all repair works should be completed;
• Cleaning of the product should be performed with a soſtpiece
of cloth using liquid washing agents without abrasive and / or
chemically aggressive components;
• Do not put glasses on floor without protective cardboard, avoid
impacts and putting glasses on the corner;
• To seek an authorized service center or other specialists having
appropriate qualifi
cation for installation and maintenance of the
product.

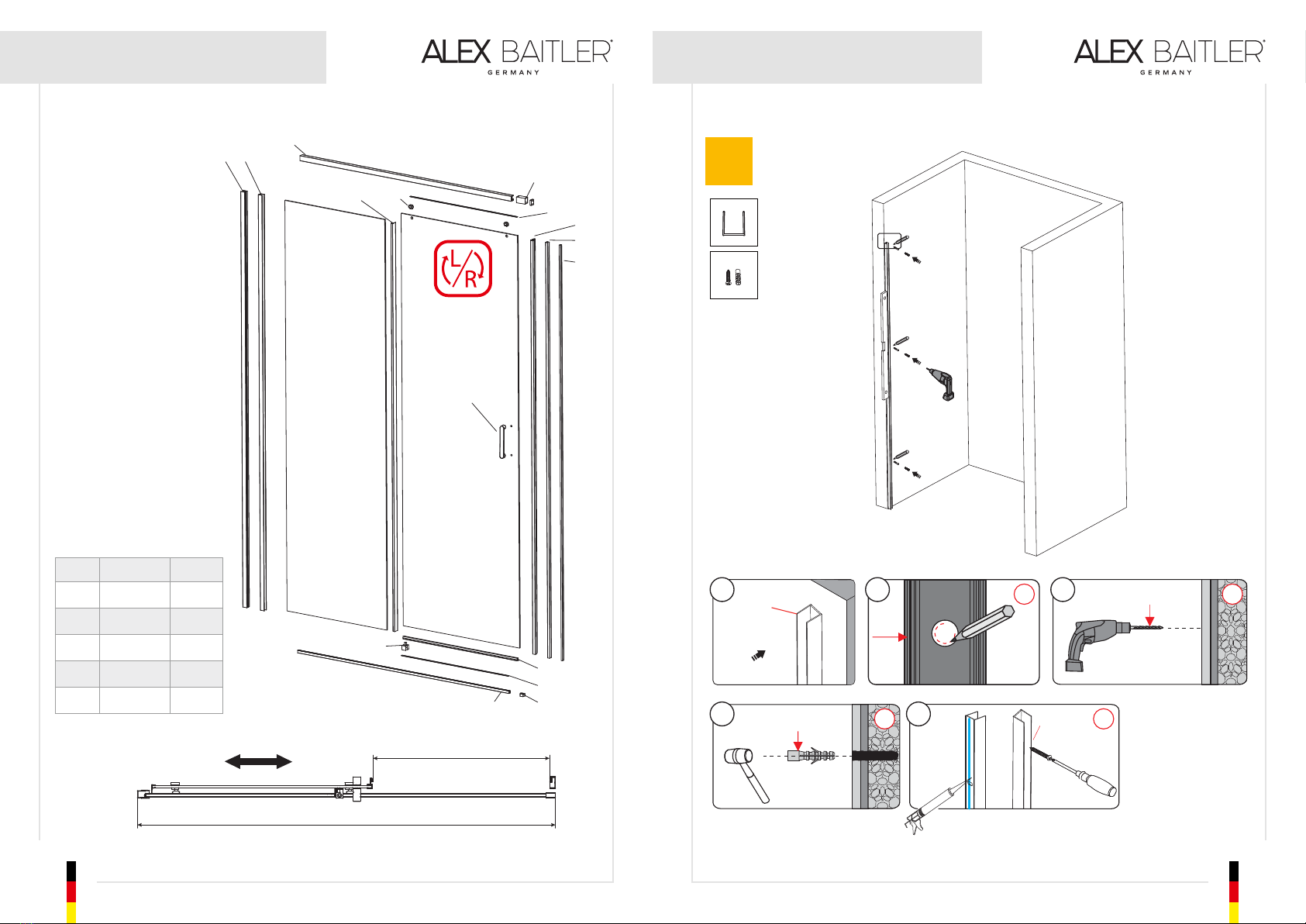

4 5
A1 A2 A3
A13
A11
A8
A7
A6
A20
A12
A5-2
A9A4
A10
A19 A5-1
МОНТАЖ
INSTALLATION
МОНТАЖ
INSTALLATION
1
B
A
A1
A1 ø8mm
A15 A15
Siliconе
A1
A15 M4 x 40
12 3
х3
х3 х3
х3
45
АB
1100 1075-1100 464
1200 1175-1200 515
1400 1375-1400 614
1500 1475-1500 664
1700 1675-1700 764

6 7
A2 A3 A5-1 A16
M4 x 20
А2
А3
А16
А5-1
А5-1
МОНТАЖ
INSTALLATION
МОНТАЖ
INSTALLATION
2 4
3
A1
A11
А1
А11
Siliconе
L R
A = B
AB
L
R
A4 A5-2 A23
А4
А4
А2
А1
А4
А4
А23
А5-2
13
45
2
A9
A9
A4
A4
18 mm
(max)

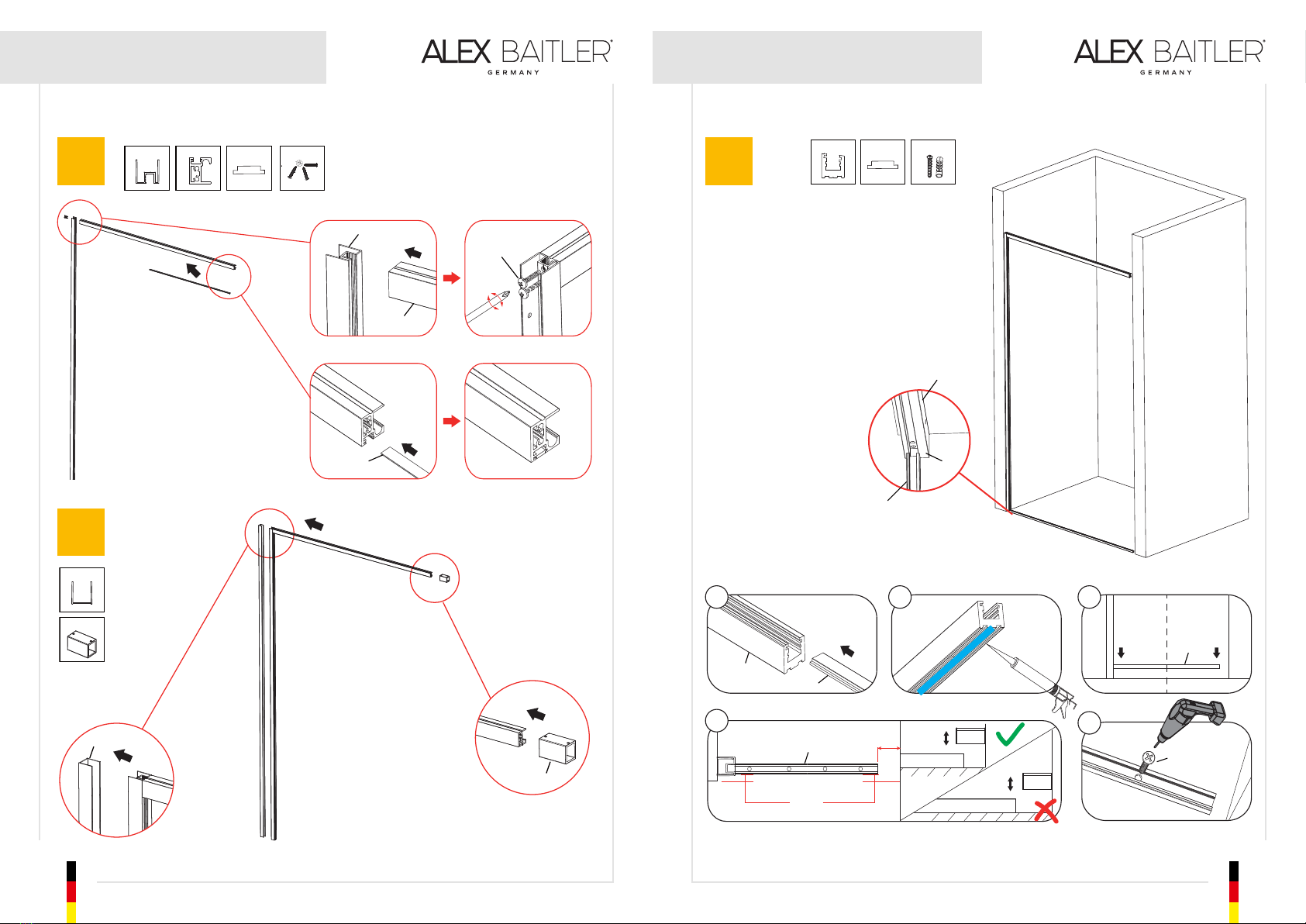

8 9
A17 A18 A19
А17
А18
А19
х3
МОНТАЖ
INSTALLATION
МОНТАЖ
INSTALLATION
7
8
А3
А2
А1
A1 A2 A3
5
6
2.9
2.9
ø3mm
А11
A11
А9
Siliconе
A9 A14
А14

10 11
A20
А20
А15 А15
A15 M4 x 40
ø8mm
A6 A7 A8
А8
А6
А7
12
13
A8 A12 A19
А19
А19 А19
А19
А12 А12
А12
А12
А12
RL
R L
R L
R L
А8
А8 А8
А8
Siliconе
10
A10 A13
А13
А10
А12
Siliconе
11

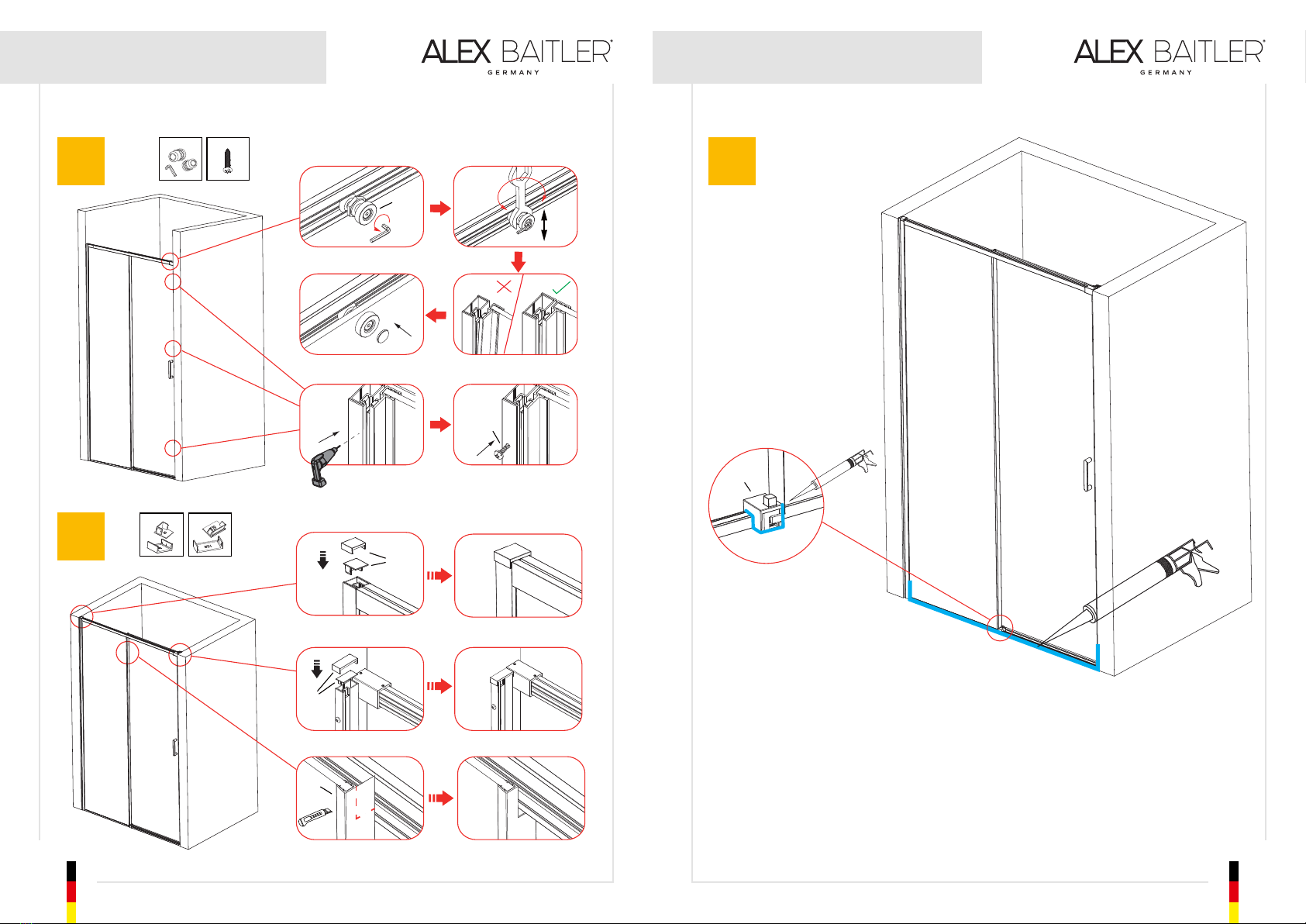

12 13
Siliconе
Siliconе
А10
16
A13 A17
А17
А13
UP
DOWN
14
A21 A22
А21
А19
А22
15

14 15
АВТОРИЗОВАННЫЕ СЕРВИСНЫЕ
АКТУАЛЬНАЯ КОНТАКТНАЯ ИНФОРМАЦИЯ АВТОРИЗИРОВАННЫХ СЕРВИСНЫХ ЦЕНТРОВ
ALEX BAITLER® ДОСТУПНА НА САЙТЕ WWW.ALEXBAITLER.COM
WARRANTY POLICYЦЕНТРЫ ALEX BAITLER® ВРФ ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
МОСКВА ИП Мезенев «Сантехсервис»
МО, с. Беседы, ул. Ленинская, БЦ «Реал», офис 402
ООО «Душ-сервис»
ул. Ивантеевская, д. 25а, ТЦ «Фабрика», 2-йэтаж
8 [phone]
8 [phone]
8 [phone] 8 [phone]
САНКТ-ПЕТЕРБУРГ ООО «СТП»
ул. Мебельная, д. 1
8 [phone]
ВОЛГОГРАД АСЦ «СантехПрофи»
ул. Невская, д. 18а
8 (8442) 517-720
8 [phone]
ВОЛОГДА ИП Мезенев «Сантехсервис»
ул. Октябрьская, д. 57А, офис 10
8 [phone]
8 [phone]
ЕКАТЕРИНБУРГ «ЧелСан» ИП Каптелин
ул. Российская, д. 220
8 [phone]
ИРКУТСК ИП Белоусов
ул. Паленова, д. 17/2
8 [phone]
8 [phone]
КАЗАНЬ ООО «Сантех-сервис»
ул. 2яАзинская, д. 7Б
8 [phone]
КРАСНОДАР «Мастер добрых дел»
ул. Дзержинского, д. 119/2
8 [phone]
8 [phone]
КРАСНОЯРСК ООО «Сантехсервис»
ул. Глинки, д. 37Г
8 [phone]
8 [phone]
НИЖНИЙ НОВГОРОД ООО «Профсервис-СВ»
Комсомольское шоссе, д. 5, офис 303
8 [phone]
НОВОСИБИРСК «Гидромассаж-сервис», ИП Куликов
ул. Троллейная, д. 85
8 [phone]
ПЕНЗА ООО «Сантех-сервис»
ул. Дзержинского, 4, офис №529
8 [phone]
8 [phone]
РОСТОВ-НА-ДОНУ ООО «Абрис-плюс»
пр-тБуденновский, д. 72А
8 [phone],
8 [phone]
РЯЗАНЬ ИП Бакун С.В.
ул. Быстрецкая, д. 17
8 [phone]
8 [phone]
САМАРА ООО «Смак»
ул. Дзержинского, д. 48, офис 302
8 [phone]
САРАТОВ ООО «Сантех-сервис»
ул. Осипова, д. 1, офис 204
8 [phone]
8 [phone]
СИМФЕРОПОЛЬ Bora-service
ул. Гагарина, д. 14А, офис 309
8 [phone]
8 [phone]
ТОЛЬЯТТИ ООО «Смак»
ул. Комунальная, д. 32
8 [phone]
ТЮМЕНЬ ИП Машкин
ул. Федюнинского, д. 49, ТЦ «А-Мега»
8 [phone]
ЧЕЛЯБИНСК «ЧелСан» ИП Каптелин
ул. Российская, д. 220
8 [phone]
Данные гарантийные обязательства дополняют
права иобязанности потребителей, определённые
законом, никак не ограничивая их. По всем
вопросам, связанным сустановкой, эксплуатацией
иобслуживанием изделия, просим обращаться
вавторизированные сервисные центры либо
на бесплатную телефонную линию сервисной
поддержки. Срок эксплуатации приобретенного
изделия составляет 10 лет.
На изделие иего комплектующие гарантия
Производителя составляет 5 лет сдаты
продажи. При монтаже изделия сотрудниками
авторизированных сервисных центров гарантия
составляет 7 лет сдаты продажи.
При обращении покупателя вторгующую
организацию или авторизованный сервисный
центр потребитель должен предъявить кассовый
или товарный чек, либо иные доказательства
заключения договора иоплаты товара. Для
проведения гарантийного обслуживания
покупатель обязан обеспечить свободный доступ
кизделию.
Внешний вид икомплектность изделия должны
быть проверены покупателем вмомент получения
изделия вразобранном виде. Вдальнейшем
претензии по внешнему виду икомплектности не
принимаются.
ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ:
– на продукцию, используемую вобщественных
местах;
– на дефекты, связанные снеправильной
установкой и/или нарушением правил
эксплуатации;
– на неисправности, вызванные плохим качеством
водопроводной воды икоррозией труб;
– на повреждения, возникшие врезультате
стихийных бедствий;
– на повреждения, вызванные использованием
средств по уходу, не предназначенных для
данного изделия.
Свои предложения по улучшению качества
сервисного обслуживания Вы можете
направить по адресу: [email protected]
БЕСПЛАТНАЯ ТЕЛЕФОННАЯ ЛИНИЯ
СЕРВИСНОЙ ПОДДЕРЖКИ
НА ТЕРРИТОРИИ РОССИИ
8-800-302-0209
These warranty obligations complement the rights and
obligations of consumers, as defined by law, without
limiting them in any way. For all questions related
to the installation, operation and maintenance of the
product, please contact the authorized service centers
or a toll-free telephone service support line. The useful
life of the purchased product is 10 years.
For the product and its components the Manufacturer’s
warranty is 5 year from the date of sale. When the
product is installed by authorized service center
employees, the warranty is 7 years from the date of
sale.
When a customer contacts a trading organization or an
authorized service center, the consumer must present
a cash or sales receipt, or other evidence of concluding
a contract and paying for the goods. To carry out
warranty service, the buyer must provide free access
to the product.
Appearance and completeness of the product must
be checked by the buyer at the time of receipt of the
disassembled product. Further claims for appearance
and completeness are not accepted.
WARRANTY DOES NOT COVER:
– products used in public places;
– defects caused by improper installation and / or
violation of the operating rules;
– faults caused by poor quality of tap water and pipe
corrosion;
– damage caused by natural disasters;
– damage caused by the use of care products not
intended for this product.
Your suggestions for improving the quality of
service you can send to: [email protected]
TOLL-FREE TELEPHONE HOTLINE
IN RUSSIA FOR SERVICE SUPPORT
8-800-302-0209

ГОРЯЧАЯ ЛИНИЯ
СЕРВИСНОЙ ПОДДЕРЖКИ
звонок по России бесплатный
ГАРАНТИЙНЫЙ ТАЛОН
WARRANTY COUPON
№
от/of « » 20
Наименование изделия
Модель
Продавец
Адрес/телефон
Дата продажи « » 20
Сгарантийными обязательствами ознакомлен / I am acquainted with warranty policy
Комплектность поставки изделия проверил / I have checked completeness of the shower cubicle delivery set
Товар видимых механических повреждений не имеет / There are no visible mechanical damages on the goods
Продавец /
Ф.И.О./ First, middle and last name
Покупатель /
Ф.И.О. / First, middle and last name
Product name
Model
Salesperson
Salesperson
Customer
Address/phone
Date of sale
