*P519-096*
P519-096

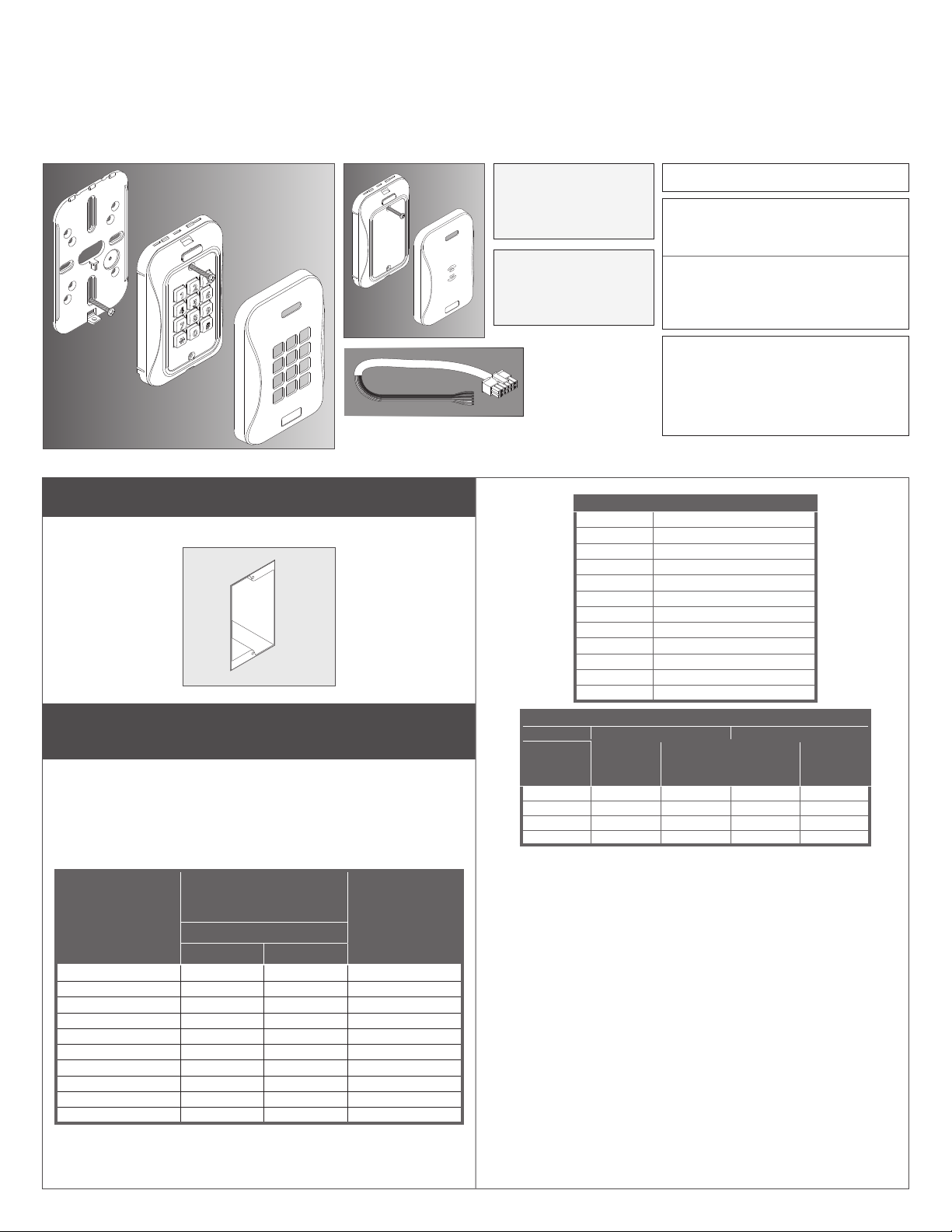

1 Locate and/or install single gang box.
Consult manufacturer’s instructions for installation.
2 Complete the wiring. Wire the cable to the control
module.
Wiring methods shall be in accordance with the National Electrical Code
(ANSI/NFPA70), CSA 22.1, Canadian Electrical Code (CEC), Part I, Safety
Standard for Electrical Installations, local code, and the authorities having
jurisdiction. A shielded cable must be used.
A power limited, class 2 UL 294 approved power supply must be used.
Voltage rating 5VDC to 28VDC.
Total length
to power supply or
to panel
Gauge to power supply
(power & ground wires)
Gauge to panel
(all other wires)
Power supply voltage
12 VDC 24 VDC
100 ft (30.5 m) 22 22 22
200 ft (61 m) 22 22 22
300 ft (91.5 m) 20 22 22
400 ft (121.9 m) 18 22 22
500 ft (152.4 m) 18 20 22
600 ft (182.9 m) 18 20 22
700 ft (213.4 m) 18 20 22
800 ft (243.8 m) 16 18 22
900 ft (274.32 m) 16 18 22
1000 ft (305.8 m) - 18 22
Cable Connections
Black Ground
Blue Unused
Brown Red LED Control
Gray* Tamper Out
Green Wiegand Data 0 / Data
Orange Green LED Control
Pink RS485-A/Y
Red Power In
Shield Shield Ground
Tan RS485-B/Z
White Wiegand Data 1 / Clock
Yellow Beeper Control
Estimated Current Draw
MTB15 MTKB15
Input
Voltage
(VDC) Avg. mA Max. mA Avg. mA Max. mA
5 145 310 145 320
12 80 190 80 200
24 45 100 45 105
28 40 85 40 90
The max run for a 5V supply is 50 ft (15 m) with 18 AWG.
* Tamper Outputs are to be connected to a UL-Rated Burglary System.
3 Route cable through box.
Single Gang Reader
MTB15, MTKB15
Installation Instructions
Support and Warranty
us.allegion.com
[phone]
[phone]
Allegion Address
3899 Hancock
Expressway
Security, CO 80911 Tools
• Phillips Screwdriver
• 6-32 Tap
• 1" (25 mm), Z\," (3 mm) Drill Bits
• T10 Security Torx Screwdriver
(Optional)
For Indoor/Outdoor Use
MTB15 Mobile Enabled Multi-
Technology Reader
MTKB15
Mobile Enabled Multi-
Technology Reader with
keypad

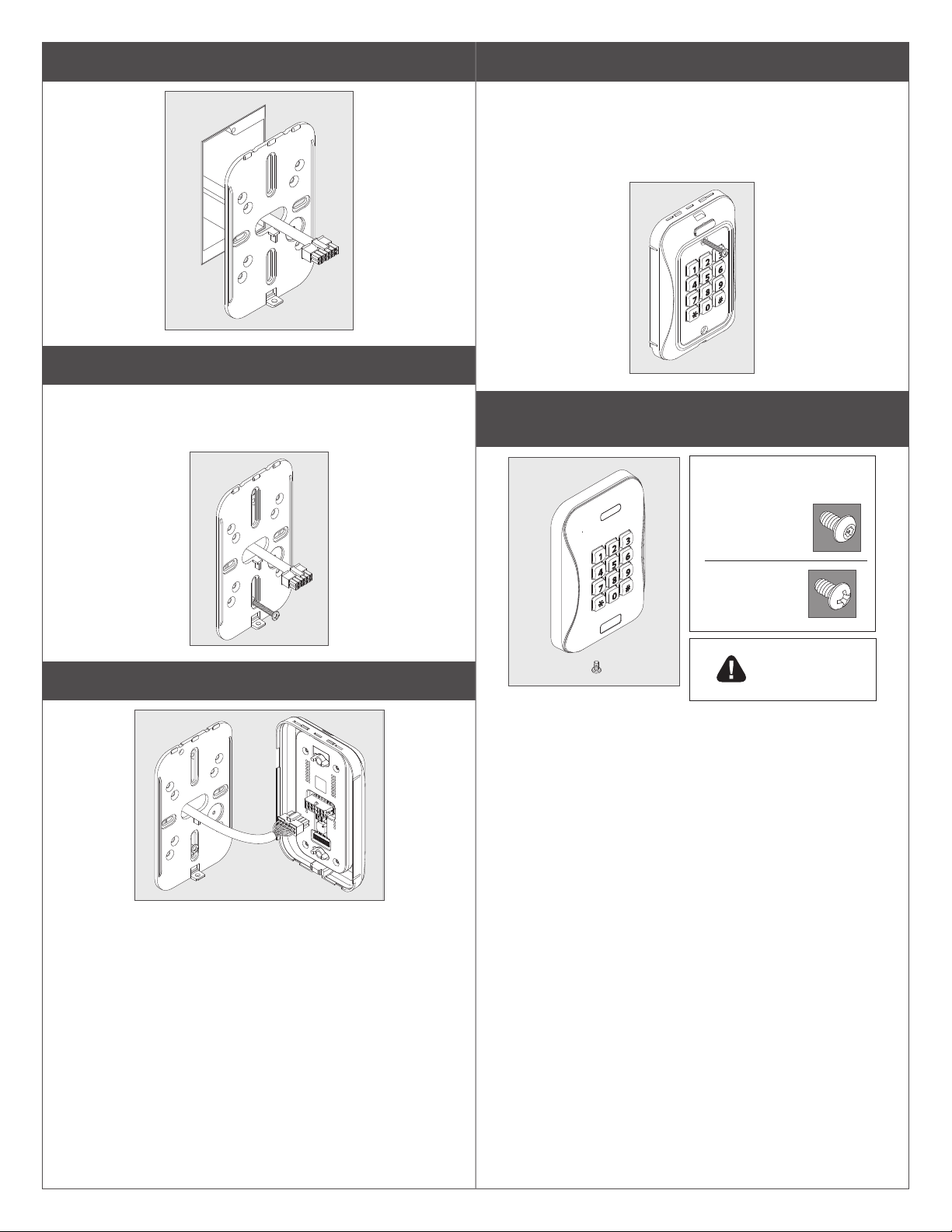

4 Install baseplate with bottom screw.
In case of alternative mounting screws, only a #6 diameter Pan Head
Screw should be used.
LBaseplate must always be used when mounting the unit.
5 Plug cable into reader.
6 Install reader with upper screw.
In case of alternative mounting screws, only a #6 diameter Pan Head
Screw should be used.
LLower mounting screw not required when using back
plate, unless not using the anti-tamper feature.
7 Snap cover into place and install cover screw.
Tamper Resistant
6-32 x Z\v"
Pin-in-Torx
button
head, Use if
desired.
Regular
6-32 x Z\v"
Do not
over-tighten!

© Allegion 2020
P519-096 Rev. 01/20-a
Test/Set-up
a Power the reader.
The reader will go through a power on sequence, ending with 3 green LED
ashes combined with 3 beeper tones.
b Add credentials to the access panel following the panel manufacturer’s
instructions.
c Present a supported credential to operate the reader.
Default LED indicators:
• Short green blink indicates the credential was successfully read.
• Continuous red indicates the credential was not read successfully.
(Optional) Conguration
a Congure the reader with the mobile application.
Download the ENGAGE mobile app and follow the in-app directions.
Conguration Options*
Card technologies Beeper Standby LED state
Mobile credential Standby LED color Credential read LED
And more
* Not all congurations supported with all access control panels.
CE-000-012 (not included) is used for FDR.
b Reader can only be commissioned for the rst 2 minutes after power on.
c Request custom conguration.
Contact your local Allegion sales representative or Allegion Customer Care at
1-877-671-7011 to request custom conguration cards.
Troubleshooting
Problem Indication Solution
MTB reader is not powering up. No LED, no beeps. Check power connections and check that the power source is ON.
MTB reader fails to read credential. Card type is not enabled. Use ENGAGE mobile app or conguration cards to enable card type.
Card type is not supported. Acquire a supported credential.
Mobile credential not in range. Move device with mobile credential closer to the reader.
Power on sequence ends in 3 red
blinks.
System failure. Contact Allegion Customer Care and follow the prompts for Product Support at
1-877-671-7011.
Access control panel does not
receive data from MTB reader.
Incorrect wiring. Ensure the MTB reader wiring is correct and matches the input standard the
panel is congured for.
RS-485 not in sync. Some RS-485 panels require the reader to complete sync. Follow the access
control panel manufacturer’s procedures for triggering a synchronization
sequence if applicable.
MTB reader commissioning fails. Reader can only be commissioned
for the rst 2 minutes after power on.
Disconnect power from the reader, then apply power again.
The reader was previously
commissioned.
Apply MTB reset card to the reader within 1 minute of power on, then
commission the reader.
The reader is still commissioned in
another site.
Delete the reader from the other site it is commissioned in. Then apply the MTB
reset card within the rst 1 minute of power on.
ENGAGE mobile app is not
connecting to MTB reader.
Reader is out of range. Get closer to the reader.
Reader was reset manually with a
reset card.
Delete the reader from ENGAGE and commission it again.
Supported Credentials
CSN, proximity, smart and Bluetooth mobile credentials are supported, and can be read by the MTB11. Visit us.allegion.com and select the products page for
additional information on the specic technologies supported.
Android operating systems should be version 6.0 or newer. Apple operating systems should be iOS 11.1 or newer.
ULC-S319 Equipment Class I.
ULC-S319 compliance is no longer valid when any add-on, expansion, memory, or other module
manufactured or supplied by the manufacturer or manufacturer's representative is used. ULC-S319 Listed
PSU must be used for Canadian installations.
FCC Statement
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
Changes or modications to this equipment not expressly approved by Schlage could void the user’s
authority to operate the equipment.
Industry Canada Statement:
This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the
following two conditions: (1) this device may not cause interference, and (2) this device must accept any
interference, including interference that may cause undesired operation of the device. This Class A digital
apparatus complies with Canadian ICES-003.
OSDP Secure is recommended panel communication standard.
Access Control Performance Levels - Endurance Level IV, Standby Power Level I, Attack Level I, Line
Security Level I.

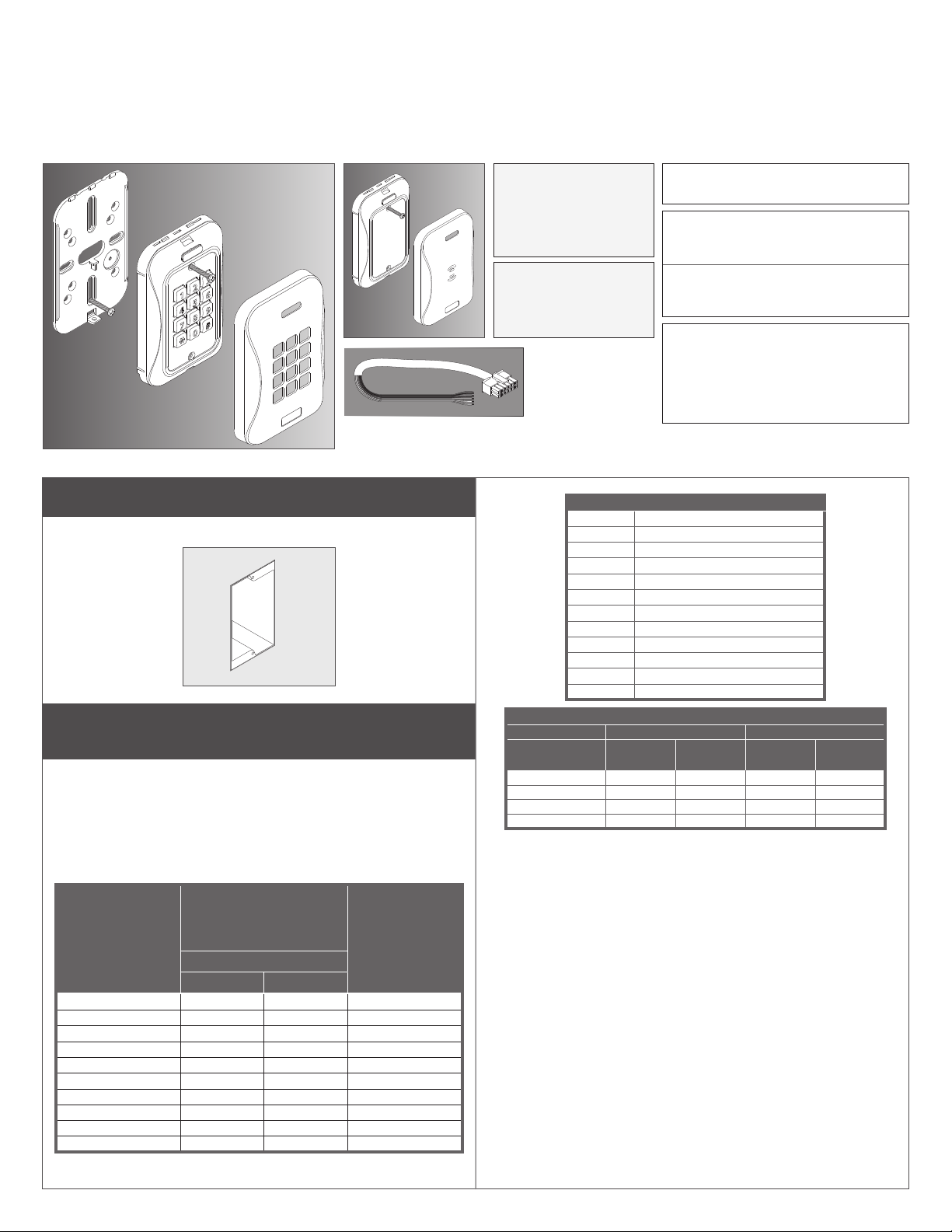

1 Ubique o instale la caja de fusibles única.
Consulte las instrucciones del fabricante para la instalación.
2 Complete el cableado. Conecte el cable al módulo de
control.
Los métodos de cableado deben cumplir con el Código Eléctrico Nacional
(ANSI/NFPA70), CSA 22.1, Código Eléctrico Canadiense (CEC), Parte
I, Norma de Seguridad para Instalaciones Eléctricas, código local y las
autoridades competentes. Se debe usar un cable blindado.
Se debe utilizar una fuente de alimentación de Clase 2 aprobada por UL 2
294 de potencia limitada. Rango de tensión: 5 VDC a 28 VDC.
Longitud total
a la fuente de
alimentación o al
panel
Calibre a la fuente de
alimentación (cables de
alimentación y tierra) Calibre al panel
(todos los demás
cables)Tensión de alimentación
12 VDC 24 VDC
30.5 m 22 22 22
61 m 22 22 22
91.5 m 20 22 22
121.9 m 18 22 22
152.4 m 18 20 22
182.9 m 18 20 22
213.4 m 18 20 22
243.8 m 16 18 22
274.32 m 16 18 22
305.8 m - 18 22
Conexiones de cable
Negro Tierra
Azul Sin uso
Marrón Control de LED rojo
Gris* Manipulación
Verde Datos Wiegand 0/Datos
Anaranjado Control de LED verde
Rosa RS485-A/Y
Rojo Encendido
Blindado Descarga del blindaje
Habano RS485-B/Z
Blanco Datos Wiegand 1/Reloj
Amarillo Control de alerta sonora
Consumo de corriente estimado
MTB15 MTKB15
Voltaje de
entrada
(VDC)
mA
promedio mA máx.
mA
promedio mA máx.
5 145 310 145 320
12 80 190 80 200
24 45 100 45 105
28 40 85 40 90
El tendido máximo para un suministro de 5 V es de 15 m con cable de
calibre 18 AWG
* Las salidas antisabotaje se deben conectar a un sistema antirrobo
aprobado por UL.
Lector Single Gang
MTB15, MTKB15
Instrucciones de instalación
Soporte y garantía
us.allegion.com
[phone]
[phone]
Dirección de Allegion
3899 Hancock
Expressway
Security, CO 80911
Herramientas
• Destornillador Phillips
• Macho de roscar de 6-32
• Brocas de 25 mm, 3 mm
• Destornillador Torx Security T10
(opcional)
Para uso en interiores/exteriores
MTB15
Lector de tecnología
múltiple habilitado para
dispositivos móviles
MTKB15
Lector de tecnología
múltiple habilitado para
dispositivos móviles con
teclado

3 Pase el cable a través de la caja.
4 Instale la placa base con el tornillo inferior.
En caso de que se necesiten tornillos de montaje alternativos, solo deben
utilizarse tornillos de cabeza troncocónica de diámetro n.° 6.
LSiempre debe usarse la placa base al montar la unidad.
5 Enchufe el cable en el lector.
6 Instale el lector con el tornillo superior.
En caso de que se necesiten tornillos de montaje alternativos, solo deben
utilizarse tornillos de cabeza troncocónica de diámetro n.° 6.
LNo se requiere tornillo de montaje inferior cuando se
usa la placa posterior, a menos que no se use la función
antisabotaje.
7 Coloque la cubierta en su lugar e instale el tornillo de la
cubierta.
Resistente al sabotaje
Perno de cabeza
semiesférica Pin-
in-Torx de 6-32 x
1/4 Utilícelo si lo
desea
Regular
6-32 x Z\v”
¡No apriete
demasiado!

© Allegion 2020
P519-096 Rev. 01/20-a
Prueba/Conguración
a Encienda el lector.
El lector pasará por una secuencia de encendido, que nalizará con 3
destellos del LED verde combinados con 3 tonos de señal acústica.
b Agregue credenciales al panel de acceso siguiendo las instrucciones del
fabricante del panel.
c Presente una credencial compatible para operar el lector.
Indicadores LED predeterminados:
• Un parpadeo verde corto indica que la credencial se leyó correctamente.
• El color rojo continuo indica que la credencial no se leyó correctamente.
Conguración (opcional)
a Congure el lector con la aplicación móvil.
Descargue la aplicación móvil ENGAGE y siga las instrucciones en la
aplicación.
Opciones de conguración*
Tecnologías de tarjeta Señal acústica
Estado de LED en espera
Credencial móvil Color de LED en espera LED de lectura de
credenciales
Y más
* No todas las conguraciones son compatibles con todos los paneles de
control de acceso.
CE-000-012 (no incluido) se utiliza para FDR.
b El lector solo se puede poner en servicio durante los primeros 2 minutos
después del encendido.
c Solicite una conguración personalizada.
Póngase en contacto con su representante de ventas local de Allegion o con
Atención al cliente de Allegion al 1-877-671-7011 para solicitar tarjetas de
conguración personalizadas.
Resolución de problemas
Problema Indicación Solución
El lector MTB no enciende. No se enciende ningún LED ni se
escucha ninguna señal acústica.
Verique las conexiones de alimentación y compruebe que la fuente de
alimentación esté ENCENDIDA.
El lector MTB no puede leer la
credencial.
El tipo de tarjeta no está habilitado. Use la aplicación móvil ENGAGE o las tarjetas de conguración para habilitar el
tipo de tarjeta.
El tipo de tarjeta no es compatible. Adquiera una credencial compatible.
La credencial móvil no se encuentra
dentro del alcance.
Mueva el dispositivo con credencial móvil más cerca del lector.
La secuencia de encendido naliza
en 3 parpadeos rojos.
Fallo de sistema. Comuníquese con Atención al cliente de Allegion y siga las indicaciones para
obtener Soporte de productos llamando al 1-877-671-7011.
El panel de control de acceso no
recibe datos del lector MTB.
Cableado incorrecto. Asegúrese de que el cableado del lector MTB sea correcto y coincida con el
estándar de entrada para el que está congurado el panel.
El RS-485 no está sincronizado. Algunos paneles RS-485 requieren que el lector complete la sincronización.
Siga los procedimientos del fabricante del panel de control de acceso para
activar una secuencia de sincronización, si corresponde.
Falla la puesta en servicio del lector
MTB.
El lector solo se puede poner
en servicio durante los primeros
2 minutos después del encendido.
Desconecte la alimentación del lector, luego aplíquela nuevamente.
El lector se puso en servicio
previamente.
Aplique la tarjeta de reinicio MTB al lector dentro del minuto de encendido,
luego ponga en servicio el lector.
El lector todavía está en servicio en
otro sitio.
Borre el lector del otro sitio en el que está en servicio. Luego aplique la tarjeta
de reinicio MTB dentro del primer minuto de encendido.
La aplicación móvil ENGAGE no se
conecta al lector MTB.
El lector está fuera de alcance. Acérquese al lector.
El lector se reinició manualmente
con una tarjeta de reinicio.
Borre el lector de ENGAGE y vuelva a ponerlo en servicio.
Credenciales admitidas
Las credenciales móviles de CSN, de proximidad, inteligentes y Bluetooth son compatibles, y el MTB11 puede leerlas. Visite us.allegion.com y seleccione la
página de productos para obtener información adicional sobre las tecnologías especícas compatibles.
Los sistemas operativos Android deberían ser de la versión 6.0 o posterior. Los sistemas operativos Apple deben ser iOS 11.1 o posterior.
Clase I del equipo ULC-S319.
La certicación ULC-S319 deja de ser válida cuando se usa cualquier complemento, expansión, memoria
u otro módulo fabricado o provisto por el fabricante o su representante. La PSU homologada por
ULC-S319 debe usarse para las instalaciones en territorio canadiense.
Declaración de la Comisión Federal de Comunicaciones (FCC):
Este dispositivo cumple con la sección 15 de las Normas de la FCC. El funcionamiento está sujeto a las
siguientes dos condiciones: (1) este dispositivo no podría provocar interferencia perjudicial y (2) este
dispositivo debe aceptar cualquier interferencia que reciba, incluida la interferencia que pudiera causar un
funcionamiento no deseado.
Los cambios o modicaciones a este equipo sin autorización expresa de Schlage podrían anular la
autoridad del usuario para utilizarlo.
Declaración de Industry Canada:
Este dispositivo cumple con los estándares RSS de licencia exenta de Industry Canada. El
funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar
interferencia y (2) este dispositivo debe aceptar cualquier interferencia, incluida interferencia que pueda
causar un funcionamiento no deseado. This Class A digital apparatus complies with Canadian ICES-003.
OSDP Secure es el estándar de comunicación del panel recomendado.
Niveles de rendimiento de control de acceso: Nivel de resistencia IV, Nivel de alimentación en espera I,
Nivel de ataque I, Nivel de seguridad de línea I.

1 Repérez ou installez une seule boîte d’interrupteur.
Consultez les directives du fabricant pour l’installation.
2 Terminez le câblage. Branchez le câble dans le module
de contrôle.
Les méthodes de câblage doivent être conformes au Code national de
l’électricité (ANSI/NFPA70), à la norme CSA 22.1, au Code canadien
de l’électricité, 1re partie : norme de sécurité relative aux installations
électriques, ainsi qu’au code local et aux autorités compétentes. Un câble
blindé doit être utilisé.
Vous devez utiliser une alimentation à puissance limitée approuvée
UL 294 de classe 2. Tension nominale : 5VDC à 28VDC.
Longueur
totale jusqu’à
l’alimentation
électrique ou
jusqu’au panneau
Vers l’alimentation
électrique (ls
d’alimentation et de mise
à la terre)
Calibre vers le
panneau (tous
les autres ls)
Tension d’alimentation
12 VDC 24 VDC
30.5 m 22 22 22
61 m 22 22 22
91.5 m 20 22 22
121.9 m 18 22 22
152.4 m 18 20 22
182.9 m 18 20 22
213.4 m 18 20 22
243.8 m 16 18 22
274.32 m 16 18 22
305.8 m - 18 22
Connexions de câbles
Noir Mise à la terre
Bleu Inutilisé
Brun
Voyant de contrôle DEL rouge
Gris* Inviolable
Vert Donnée Wiegand 0/Donnée
Orange Voyant de contrôle DEL vert
Rose RS485-A/Y
Rouge Mise en marche
Blindage Mise à la terre
Sable RS485-B/Z
Blanc Donnée Wiegand 1 Horloge
Jaune Contrôle de l’avertisseur
Appel de courant actuel estimatif
MTB15 MTKB15
Tension
d’entrée (VDC) mA moyen mA max. mA moyen mA max.
5 145 310 145 320
12 80 190 80 200
24 45 100 45 105
28 40 85 40 90
La course maximale pour une alimentation de 5 V est de 15 m avec
18 AWG.
* Les sorties antisabotages doivent être connectées à un système antivol
homologué UL.
Lecteur à commande unique
MTB15, MTKB15
Instructions d’installation
Assistance et
garantie
us.allegion.com
[phone]
[phone]
Adresse d’Allegion
3899 Hancock
Expressway
Security, CO 80911 Outils
• Tournevis Phillips
• Taraud 6-32
• Mèches 25 mm, 3 mm
• Tournevis Torx de sécurité T10
(facultatif)
Pour une utilisation intérieure et
extérieure
MTB15 Lecteur multitechnologie
mobile
MTKB15 Lecteur multitechnologie
mobile avec clavier

3 Passez le câble à travers la boîte.
4 Installez le socle avec la vis inférieure.
Si les vis de montage doivent être substituées, utilisez seulement une vis à
tête cylindrique n° 6.
LLe socle doit toujours être utilisé lors du montage de
l’appareil.
5 Branchez le câble dans le lecteur.
6 Installez le lecteur avec la vis supérieure.
Si les vis de montage doivent être substituées, utilisez seulement une vis à
tête cylindrique n° 6.
LLa vis de montage inférieure n’est pas nécessaire lors
de l’utilisation de la bride de xation murale, sauf si vous
n’utilisez pas la fonction antisabotage.
7 Enclenchez le couvercle en place et installez la vis du
couvercle.
Autoprotection
Rivet à tête
ronde à broche
Torx 6/32 po x
1/4 po. Utilisez
si souhaité.
Régulier
6-32 x Z\v po
Ne serrez pas trop
fort!

© Allegion 2020
P519-096 Rev. 01/20-a
Test/Mise en place
a Mettez le lecteur sous tension.
Le lecteur passera par une séquence de mise sous tension, se terminant par
3 clignotements du voyant à DEL verte et à 3 bips simultanés.
b Ajoutez des justicatifs d’identité au panneau d’accès en suivant les
instructions du fabricant du panneau.
c Présentez un justicatif d’identité pris en charge pour faire fonctionner le
lecteur.
Voyants à DEL par défaut :
• Une DEL verte clignotant rapidement indique que les justicatifs d’identité
ont été lus avec succès.
• Une DEL rouge xe indique que les justicatifs d’identité n’ont pas été lus
avec succès.
Conguration (facultative)
a Congurez le lecteur avec l’application mobile.
Téléchargez l’application mobile « ENGAGE » et suivez les instructions de
l’application.
Options de conguration*
Technologies des
cartes
Téléavertisseur État de veille de la
DEL
Justicatifs d’identité
mobiles
Couleur DEL en veille DEL de lecture des
justicatifs d’identité
Et plus
* Toutes les congurations ne sont pas prises en charge pour tous les
panneaux de contrôle d’accès. CE-000-012 (non fourni) est utilisé pour le
RCP.
b Le lecteur ne peut être mis en service que pendant les 2 premières
minutes après la mise sous tension.
c Demandez une conguration personnalisée.
Appelez votre représentant commercial Allegion local ou le service à la
clientèle d’Allegion au 1-877-671-7011 pour demander des cartes de
conguration personnalisées.
Dépannage
Problème Indicateur Solution
Le lecteur MTB ne s’allume pas. Aucune DEL, aucun bip. Vériez les raccords d’alimentation et assurez-vous que la source
d’alimentation est sous tension.
Le lecteur MTB ne parvient pas à
lire les justicatifs d’identité.
La sorte de carte n’est pas activée. Utilisez l’application mobile « ENGAGE » ou les cartes de conguration pour
activer la sorte de carte.
La sorte de carte n’est pas prise en charge. Acquérez un justicatif d’identité pris en charge.
Justicatif d’identité mobile hors de portée. Rapprochez l’appareil contenant les justicatifs d’identité mobiles du lecteur.
La séquence de mise sous
tension se termine par
3 clignotements rouges.
Défaillance du système. Communiquez avec le service à la clientèle d’Allegion et suivez les invites de
soutien du produit au 1-877-671-7011.
Le panneau de contrôle d’accès
ne reçoit pas de données du
lecteur MTB.
Câblage incorrect. Assurez-vous que le câblage du lecteur MTB est correct et correspond à la
norme d’entrée pour laquelle le panneau est conguré.
RS-485 non synchronisé. Certains panneaux RS-485 nécessitent que le lecteur termine la
synchronisation. Suivez les procédures du fabricant du panneau de contrôle
d’accès pour déclencher une séquence de synchronisation, le cas échéant.
La mise en service du lecteur
MTB échoue.
Le lecteur ne peut être mis en service que
pendant les 2 premières minutes après la
mise sous tension.
Débranchez l’alimentation du lecteur, puis remettez-la sous tension.
Le lecteur a été préalablement mis en
service.
Apposez la carte de réinitialisation contre le lecteur MTB dans la minute qui
suit la mise sous tension, puis mettez le lecteur en service.
Le lecteur est toujours en service sur un
autre site.
Supprimez le lecteur de l’autre site où il a été mis en service. Apposez
ensuite la carte de réinitialisation MTB dans la première minute de mise sous
tension.
L’application mobile « ENGAGE »
ne se connecte pas au lecteur
MTB.
Le lecteur est hors de portée. Rapprochez-vous du lecteur.
Le lecteur a été réinitialisé manuellement
avec une carte de réinitialisation.
Supprimez le lecteur de l’application « ENGAGE » et remettez-le en service.
Justicatifs d’identité prises en charge
Les numéros de carte de justicatifs d’identité, de proximité, intelligente et mobile Bluetooth sont prises en charge et peuvent être lues par le lecteur MTB11.
Visitez le site www.us.allegion.com et sélectionnez la page des produits pour obtenir plus d’informations sur les technologies spéciques prises en charge.
La version des systèmes d’exploitation Android doit être 6.0 ou plus récente. La version des systèmes d’exploitation Apple doit être iOS 11.1 ou plus récente.
Équipement ULC-S319 de classe I.
La conformité à la norme ULC-S319 n’est plus respectée si un ajout, une extension, une mémoire ou
un autre module fabriqué ou fourni par le fabricant ou un représentant du fabricant est utilisé. Le bloc
d’alimentation répertorié ULC-S319 doit être utilisé pour les installations canadiennes.
Déclaration de la FCC :
Ce dispositif est conforme au chapitre 15 des règlements de la FCC. Son fonctionnement est assujetti
aux deux conditions suivantes : (1) Ce dispositif ne doit pas émettre d’interférences nuisibles, et (2) ce
dispositif doit accepter toutes les interférences reçues incluant celles pouvant nuire au fonctionnement.
Tous les changements et toutes les modications à cet équipement sans l’approbation expresse de
Schlage peuvent annuler l’autorisation de fonctionnement de cet équipement par son utilisateur.
Énoncé d’Industrie Canada :
Ce dispositif est conforme aux normes RSS d’Industrie Canada relative aux dispositifs exempts de
licence. Son fonctionnement est assujetti aux deux conditions suivantes : (1) Ce dispositif ne doit pas
occasionner de brouillage, et (2) ce dispositif doit accepter tout brouillage, y compris le brouillage qui
risque d’entraîner un mauvais fonctionnement du dispositif. Ce dispositif numérique de classe B est
conforme à la norme canadienne NMB-003.
OSDP Secure est la norme de communication recommandée pour le panneau.
Niveaux de performance du contrôle d’accès – Endurance Level IV, Standby Power Level I, Attack Level
I, Line Security Level I.
