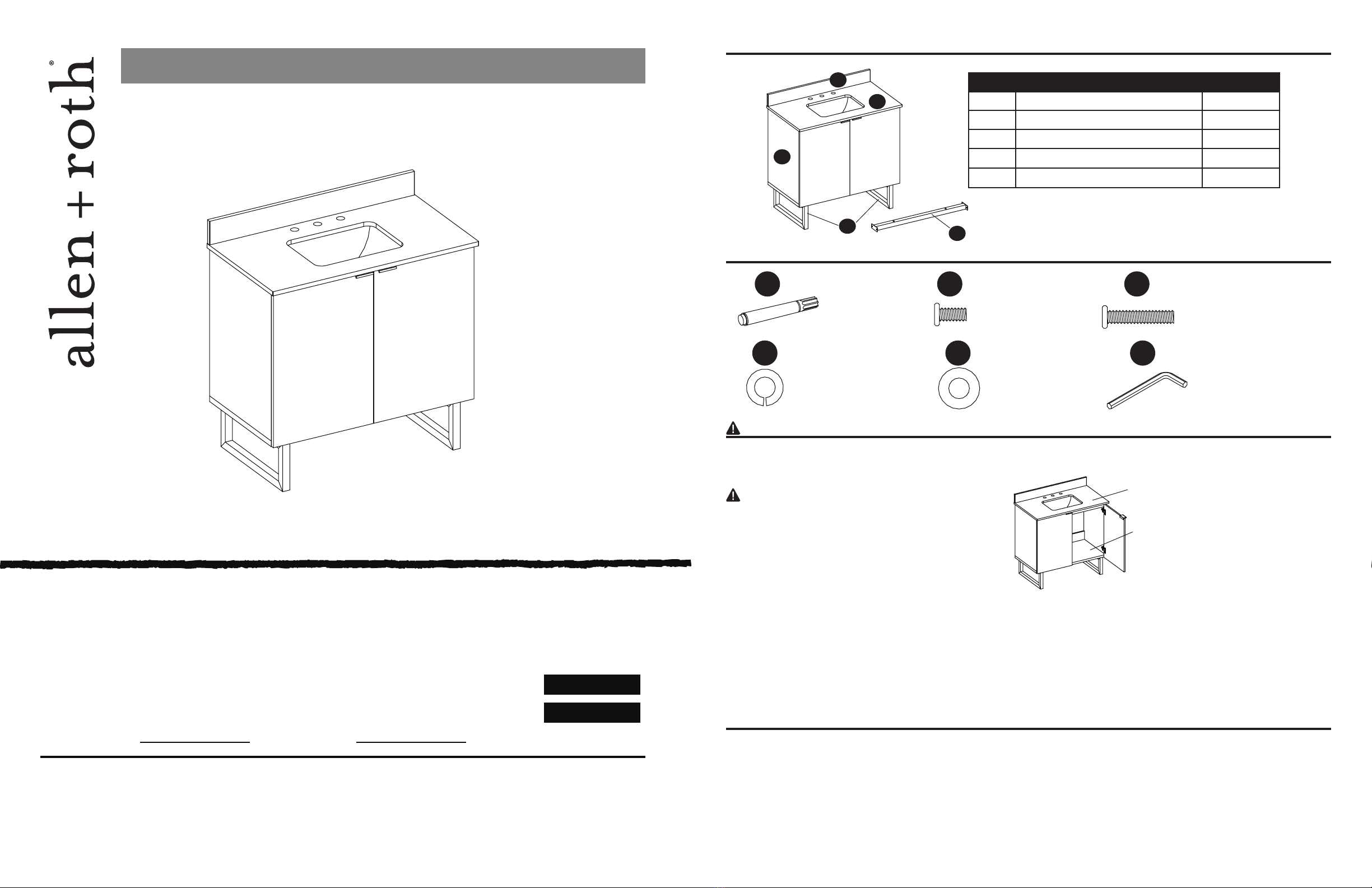

Allen + Roth LWSE36VBR User manual

2
Maximum load 200 lb. (90.71 kg)
Maximum load 30 lb. (13.6 kg)
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
MODEL #LWSE36VBR
VANITY WITH TOP
1
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or install the product.
WARNING
CAUTION
Do not stand on vanity. Use vanity on level ground. Base
vanity supports a maximum weight of 200 lbs. Exceeding
maximum weight limit will compromise the integrity of the
vanity structure and could cause the vanity to fail.
Failure to follow cautions could result in serious injury.
Do not hang from the vanity.
Do not taking o󰀨 the vanity top to avoid damaging the vanity.
Clean all uids from the stone surface to prevent stains. Wipe o󰀨 the soap or toothpaste immediately to prevent
permanent damage to the stone surface.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and
hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 25 minutes
Tools Required (not included): Silicone compound, Phillips screwdriver, Level, Stud Finder, Pencil, Variable Speed Drill.
PACKAGE CONTENTS
HARDWARE CONTENTS (not shown actual size)
PART DESCRIPTION QUANTITY
AVanity Top (preassembled) 1
B Vanity Base 1
C Backsplash 1
D Metal Legs 2
E Center Support Rail 1
Français p. 8
Español p. 15
AA BB CC
DD EE FF
Touch-up Pen
x 1
1/4 x 1-3/4 in. Bolt
x 6+1 extra
1/4 x 1/2 in. Bolt
x 4+1 extra
Lock Washer
x 10+1 extra
Flat Washer
x 10+1 extra
Hex Wrench
x 1
B
DE
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. – 8 p.m., EST, Monday - Friday.
welcoming • sophisticated • inspiring
A
C

3
ASSEMBLY INSTRUCTIONS
4
ASSEMBLY INSTRUCTIONS
v v
B
v v
v v
1 4
2 5
3 6
Step 1:
Attach center support rail (E) to metal legs (D) by inserting the
bolts (BB) through lock washers (DD) and at washers (EE).
Tighten with hex wrench (FF).
Step 6:
In case of uneven oors, oor levelers are provided at the
bottom of the vanity. If necessary, adjust oor levelers by
hand to correct tilting and/or level doors.
Hardware Used
Hardware Used
1/4 x 1/2 in. Bolt
1/4 x 1-3/4 in. Bolt
x 4
x 6
Lock Washer
Lock Washer
x 4
x 6
Flat Washer
Flat Washer
x 4
x 6
Hex Wrench
Hex Wrench
x 1
x 1
BB
CC
DD
DD
EE
EE
FF
FF
Step 2:
Attach center support rail (E) and metal legs (D) to the
vanity base (B) by inserting the bolts (CC) through lock
washers (DD) and at washers (EE). Tighten with hex
wrench (FF).
Step 5:
Install faucet, drain and supply lines (none included) to
vanity top (A) according to the instructions supplied with
those items.
D
D
E
E
B
BB
CC
DD
DD
EE
EE
A
Step 3:
Mark wall for vanity placement and note the location of the
water supply lines and drain on the back panel of vanity.
Step 4:
Move vanity (B) into proper place against the wall.

5
ASSEMBLY INSTRUCTIONS
6
v
v
7
8

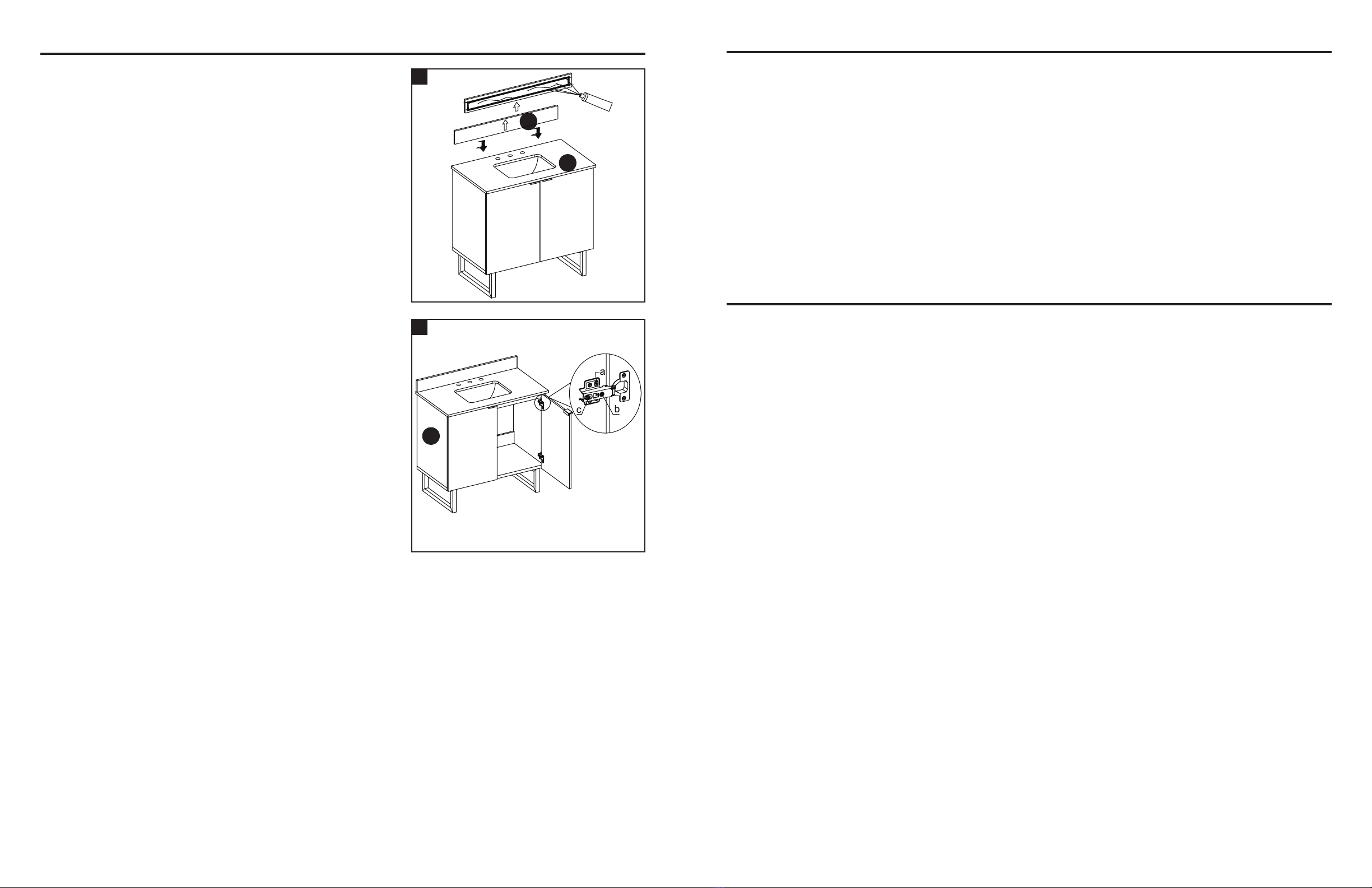

Step 7:
To mount the backsplash (C) to the wall, apply a thin bead
of silicone compound (not included) to the unpolished
back side and bottom of the backsplash (C). Position
backsplash (C) as shown onto vanity top (A) and against
the wall. Clean any excess silicone compound before
allowing to dry.
Silicone
UP
A
B
Step 8:
If the door preassembled to vanity base (B) require
adjustment, follow the below options as needed:
To adjust door up or down, loosen screws (a), adjust door
and tighten screws.
To adjust door left and right, turn screw (b) in or out.
To adjust door in and out, loosen screw (c), adjust door
and retighten screw.
CARE AND MAINTENANCE
ONE-YEAR LIMITED WARRANTY
This product is warranted to the original purchaser. If there is a failure in this unit due to defects
in materials or workmanship, the manufacturer will repair or replace this item at our discretion
without charge. Warranty is void if product has been assembled incorrectly, misused, abused by
overloading, altered in any way or damaged due to accident. This warranty is not transferable and
does not cover chipping, aking, scratches, rust, dents, or other damages to the surfaces of this
product. Responsibility of the manufacturer is limited to repair or replacement of this product. The
manufacturer is not responsible for consequential, incidental, or other damages or losses resulting
from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This
warranty gives you specic legal rights and you may have other rights which vary from state to state.
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner. Make sure to dry the
wood immediately with a soft cloth or towel.
• The engineered stone top can be cleaned using standard engineered stone cleaning agents (sold
separately).
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch; for worn areas,
stroke in direction of wood grain. Rub excess colorant promptly with a soft cloth.
• Keep product away from direct sunlight as it may damage the nish.
• Be sure to immediately clean red wine or coke stains within 30 minutes or the top will stain.
C

7
REPLACEMENT PARTS LIST
PART DESCRIPTION PART #
C Backsplash 00LWSE36VBR-01
AA Touch-up Pen 00LWSEVBR-02
BB 1/4 x 1/2 in. Bolt 00LWSEVBR-03
CC 1/4 x 1-3/4 in. Bolt 00LWSEVBR-04
DD Lock Washer 00LWSEVBR-05
EE Flat Washer 00LWSEVBR-06
FF Hex Wrench 00LWSEVBR-07
GG Handle with Bolts 00LWSEVBR-08
HH Straight Slow Close Hinge 00LWSEVBR-09
II Floor Leveler 00LWSEVBR-10
D Metal Legs 00LWSE36VBR-11
E Center Support Rail 00LWSE36VBR-12
F Left Door 00LWSE36VBR-13
G Right Door 00LWSE36VBR-14
Date: 2021-05-28
Rev. 0001-A
Printed in Vietnam
DE
F G
C
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Friday.
AA BB CC
DD EE FF
HH
GG
II

8 9
Charge maximale 200 lb. (90,71 kg)
Charge maximale 30 lb. (13,6 kg)
MODÈLE #LWSE36VBR
MEUBLE-LAVABO
AVEC COMPTOIR
Numéro de série Date d’achat
JOIGNEZ VOTRE REÇU ICI
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler ou d’installer l’article.
AVERTISSEMENT
ATTENTION
Ne vous tenez pas debout sur le meuble-lavabo. Placez le
meuble-lavabo sur un sol plat. La base de meuble-lavabo
supporte un poids maximum de 90,71 kg. Si le poids
maximum est dépassé, cela compromettra l’intégrité de la
structure du meuble-lavabo et celui-ci pourrait se détériorer.
Le non-respect de la mise en garde peut entraîner des blessures graves.
Ne vous suspendez pas au meuble-lavabo.
Ne retirez pas le comptoir de meuble-lavabo an d’éviter d’endommager le meuble-lavabo.
Nettoyer tous les liquides de la surface de la pierre pour éviter les tâches. Essuyer immédiatement le savon et le
dentifrice pour éviter d’endommager la surface de la pierre.
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le contenu de
l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces manquantes ou endommagées,
ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 25 minutes
Outils nécessaires (non inclus) : composé de silicone, tournevis cruciforme, niveau, détecteur de montant, crayon,
perceuse à vitesse variable
CONTENU DE L’EMBALLAGE
QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)
PIÈCE DESCRIPTION QUANTITÉ
A Comptoir de meuble-lavabo (préassemblé) 1
B Base de meuble-lavabo 1
C Dosseret 1
D Pieds en métal 2
E Rail de support central 1
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
welcoming • sophisticated • inspiring
AA BB CC
DD EE FF
Crayon à retouche
x 1
Boulon de 1/4 po x 1 3/4 po
x 6+1 extra
Boulon de 1/4 po x 1/2 po
x 4+1 extra
Rondelle de blocage
x 10+1 extra
Rondelle plate
x 10+1 extra
Clé hexagonale
x 1
B
DE
A
C

10
INSTRUCTIONS POUR L’ASSEMBLAGE
11
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Quincaillerie utilisée
Boulon de
1/4 po x 1/2 po
Boulon de
1/4 po x 1-3/4 po
x 4
x 6
Rondelle de blocage
Rondelle de blocage
x 4
x 6
Rondelle plate
Rondelle plate
x 4
x 6
Clé hexagonale
Clé hexagonale
x 1
x 1
BB
CC
DD
DD
EE
EE
FF
FF
Étape 4:
Placez le meuble-lavabo (B) contre le mur à l’endroit désiré.
Étape 5:
Installez le robinet, le drain et les conduites d’alimentation
(non inclus) au comptoir de meuble-lavabo (A) selon les
instructions pour l’installation fournies avec ces articles.
Étape 3:
Marquez le mur à l’endroit où vous installerez le
meuble-lavabo et notez l’emplacement des conduites
d’alimentation en eau et du drain sur le panneau arrière
du meuble-lavabo.
Étape 6:
Si votre plancher est inégal, utilisez les patins réglables
situés au bas du meuble-lavabo. Au besoin, ajustez les
patins réglables à la main pour corriger l’inclinaison ou
pour mettre les portes de niveau.
v
3
v
B
v
v
4
5
6
A
v
2
D
E
B
CC
DD
EE
v
1
D
E
BB
DD EE
Étape 1:
Fixez le rail de support central (E) aux pieds métalliques (D)
en insérant les boulons (BB) dans les rondelles de
blocage (DD) et les rondelles plates (EE). Serrez avec une
clé hexagonale (FF).
Étape 2:
Fixez le rail de support central (E) et les pieds
métalliques (D) à la base du meuble-lavabo (B) en insérant
les boulons (CC) dans les rondelles de blocage (DD) et les
rondelles plates (EE). Serrez avec une clé hexagonale (FF).

13
INSTRUCTIONS POUR L’ASSEMBLAGE
12
Étape 8:
Si le réglage des portes préassemblées à la base du
meuble-lavabo (B) s’avère nécessaire, choisissez l’une
des options ci-dessous en fonction du besoin :
Pour déplacer la porte vers le haut ou vers le bas,
desserrez les vis (a), ajustez la porte, puis resserrez les vis.
Vissez ou dévissez la vis (b) pour déplacer la porte vers la
droite ou la gauche.
Pour déplacer la porte vers l’avant ou vers l’arrière,
desserrez la vis (c), ajustez la porte, puis resserrez la vis.
SOIN ET ENTRETIEN
GARANTIE LIMITÉE DE UN AN
• Époussetez régulièrement le meuble-lavabo à l’aide d’un linge doux et non pelucheux ou d’un
accessoire pour l’époussetage domestique.
• Vous pouvez nettoyer le meuble-lavabo à l’aide d’un nettoyant doux et non abrasif. Essuyez
immédiatement le bois à l’aide d’un linge doux ou d’une serviette.
• Le plateau en pierre reconstituée peut être nettoyé à l’aide d’un nettoyant standard pour le pierre
reconstituée (vendu séparément).
• Conseils pour l’utilisation du crayon à retouche (AA) : pour les égratignures, suivez le sens de
l’égratignure. Pour les surfaces usées, suivez le grain du bois. Essuyez rapidement toute trace de
crayon non nécessaire à l’aide d’un linge doux.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le ni.
• Assurez-vous de nettoyer immédiatement les taches de vin rouge ou de coca dans les 30
minutes an d’éviter des taches permanentes.
La présente garantie n’est o󰀨erte qu’à l’acheteur initial. Si cet article présente des défauts de
matériaux ou de fabrication, le fabricant choisira, à sa seule discrétion, de réparer ou de remplacer
l’article sans frais. La garantie sera annulée si l’article a été assemblé incorrectement, a été utilisé de
manière inappropriée ou abusive en le surchargeant ou en l’altérant d’une quelconque façon, ou a
subi des dommages causés par un accident. La présente garantie est non transférable et ne couvre
pas les ébréchures, l’écaillement, les égratignures, la rouille, les bosses et tout autre dommage à la
surface de cet article. La responsabilité du fabricant se limite à la réparation et au remplacement de
cet article. Le fabricant n’est pas responsable des dommages accessoires, consécutifs ou autres ni
de toute perte causée par une défectuosité de l’article.
La présente garantie prévaut sur toute autre garantie explicite. Certains États ou certaines provinces
ne permettent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte que
la limitation ci-dessus peut ne pas s’appliquer à vous. Cette garantie vous confère des droits précis. Il
est possible que vous disposiez d’autres droits, qui varient d’un État ou d’une province à l’autre.
HAUT
Étape 7:
Pour installer le dosseret (C) au mur, appliquez un mince
trait de composé de silicone (non inclus) sur les surfaces
arrière et inférieure non polies du dosseret (C). Placez le
dosseret (C) sur le comptoir du meuble-lavabo (A) et contre
le mur. Éliminez tout excédent de composé de silicone, puis
laissez sécher.
v
7
Silicone
A
C
v
8
B

14
LISTE DES PIÈCES DE RECHANGE
PIÈCE DESCRIPTION NoDE PIÈCE
C Dosseret 00LWSE36VBR-01
AA Crayon à retouche 00LWSEVBR-02
BB Boulon de 1/4 po x 1/2 po 00LWSEVBR-03
CC Boulon de 1/4 po x 1 3/4 po 00LWSEVBR-04
DD Rondelle plate 00LWSEVBR-05
EE Goujon en bios 00LWSEVBR-06
FF Clé hexagonale 00LWSEVBR-07
GG Poignée avec boulons 00LWSEVBR-08
HH Charnière droite à fermeture lente 00LWSEVBR-09
II Patin réglable 00LWSEVBR-10
D Pieds de meuble-lavabo 00LWSE36VBR-11
E Rail de support central 00LWSE36VBR-12
FPorte gauche 00LWSE36VBR-13
GPorte droite 00LWSE36VBR-14
Date: 2021-05-28
Rév. 0001-A
Imprimé au Vietnam
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1 866 439-
9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
DE
F G
CAA BB CC
DD EE FF
HH
GG
II

15 16
Carga máxima 30 lb. (13.6 kg)
MODELO #LWSE36VBR
TOCADOR CON CUBIERTA
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
Carga máxima 200 lb. (90.71 kg)
PRECAUCIÓN
No se pare sobre el tocador. Coloque el tocador sobre
un piso nivelado. La base del tocador resiste un peso
máximo de 90,71 kg. Al exceder este límite de peso
máximo, se pone en riesgo la integridad de la estructura
del tocador y este podría fallar.
No tomar en cuenta las precauciones podría provocar lesiones serias.
No se cuelgue del tocador.
No saque la cubierta para tocador para evitar dañarlo.
Limpie todos los uidos de la supercie de piedra para evitar las manchas. Limpie el jabón o la pasta de dientes
inmediatamente para evitar daños permanentes a la supercie de piedra.
PIEZA DESCRIPCIÓN CANTIDAD
ACubierta para tocador (preensamblada) 1
B Base para tocador 1
C Protector contra salpicaduras 1
D Patas metálicas 2
E Riel de Soporte Central 1
CONTENIDO DEL PAQUETE
ADITAMENTOS (no se muestran en tamaño real)
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar o instalar el producto.
ADVERTENCIA
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del
contenido del paquete y la lista del contenido de aditamentos. No intente ensamblar el producto si falta alguna pieza o si
estas están dañadas.
Tiempo estimado de ensamblaje: 25 minutos
Herramientas necesarias (no se incluyen): compuesto de silicona, destornillador Phillips, Nivel, detector de vigas, Lápiz,
taladro de velocidad variable.
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-866-439-9800, de lunes a viernes, de 8 a.m. a 8 p.m., hora estándar del Este.
welcoming • sophisticated • inspiring
AA BB CC
DD EE FF
Aplicador de retoque
x 1
1/4” x 1-3/4” Perno
x 6+1 extra
1/4” x 1/2” Perno
x 4+1 extra
Arandela de seguridad
x 10+1 extra
Arandela plana
x 10+1 extra
Llave hexagonal
x 1
B
DE
A
C

17
INSTRUCTIVO DE ENSAMBLE
18
INSTRUCTIVO DE ENSAMBLE
Aditamentos utilizados
Aditamentos utilizados
1/4” x 1/2” Perno
1/4” x 1-3/4” Perno
Arandela de seguridad
Arandela de seguridad
Arandela plana
Arandela plana
Llave hexagonal
Llave hexagonal
x 4
x 6
x 4
x 6
x 4
x 6
x 1
x 1
BB
CC
DD
DD
EE
EE
FF
FF
Paso 3:
Marque la pared con la ubicación del tocador y tenga
en cuenta la ubicación de las tuberías de suministro de
agua y el desagüe en el panel posterior del tocador.
Paso 4:
Mueva el tocador (B) hasta su ubicación adecuada contra
la pared.
Paso 5:
Conecte el grifo, el desagüe y las tuberías de suministro
(ninguna de estas piezas se incluye) a la cubierta para
tocador (A) de acuerdo con las instrucciones provistas
con estos artículos.
Paso 6:
En caso de pisos desnivelados, los niveladores de pisos
se proporcionan en la parte inferior del tocador. Si es
necesario, regule los niveladores de piso con la mano
para corregir la inclinación y/o niveles de las puertas.
v
3
v
B
v
v
4
5
6
A
v
2
D
E
B
CC
DD
EE
v
1
D
E
BB
DD EE
Paso 1:
Fije el riel de soporte central (E) a las patas metálicas (D)
insertando los pernos (BB) a través de las arandelas de
seguridad (DD) y las arandelas planas (EE). Apriete con
llave hexagonal (FF).
Paso 2:
Fije el riel de soporte central (E) y las patas metálicas (D)
a la base del tocador (B) introduciendo los pernos (CC) a
través de las arandelas de seguridad (DD) y las arandelas
planas (EE). Apriete con llave hexagonal (FF).

20
INSTRUCTIVO DE ENSAMBLE
19
Paso 8:
Si las puertas preensambladas a la base del tocador (B)
requieren ajustes, siga las opciones a continuación según
sea necesario:
Para ajustar las puertas hacia arriba o abajo, aoje los
tornillos (a), ajuste las puertas y vuelva a apretar los pernos.
Para ajustar las puertas hacia la derecha o la izquierda,
gire el perno (b) hacia dentro o afuera.
Para ajustar las puertas hacia adentro o afuera, aoje el
perno (c), ajuste la puerta y vuelva a apretar el perno.
MANTENIMIENTO Y CUIDADOS
UN AÑO DE GARANTÍA LIMITADA
• Limpie el tocador regularmente con un paño suave que no deje pelusas o con un producto
delimpieza doméstico.
• Puede limpiar el tocador con un limpiador doméstico suave no abrasivo. Asegúrese de secar la
madera inmediatamente con un paño o toalla suave.
• La tablero de piedra ingeniería se puede limpiar con limpiadores para piedra ingeniería estándar
(se venden por separado).
• Consejos para usar el aplicador de retoque (AA): para rayones, aplique en dirección del rayón;
para áreas desgastadas, aplique en dirección de la veta. Frote el exceso de colorante
rápidamente con un paño suave.
• Mantenga el producto lejos de la luz solar directa, ya que puede provocar daños en el acabado.
• Asegúrese de limpiar de inmediato las manchas de vino tinto o de Coca Cola dentro de los 30
minutos o se manchará.
La garantía de este producto es válida para el comprador original. Si esta unidad presenta alguna
falla debido a defectos en los materiales o la mano de obra, el fabricante reemplazará o reparará
a su discreción este artículo sin cargos. La garantía se anula si el producto no se ensambló
correctamente y debido al mal uso, abuso por sobrecarga, modicación de cualquier tipo o
daños producidos por un accidente. Esta garantía no es transferible y no cubre el desportillado,
desprendimiento, rayones, oxidación, abolladuras u otros daños en la supercie de este producto.
La responsabilidad del fabricante se limita a la reparación o el reemplazo de este producto. El
fabricante no se hará responsable por daños accidentales o resultantes u otros daños o pérdidas
causadas por fallas del producto.
Esta garantía reemplaza a todas las demás garantías explícitas. Algunos estados no permiten
la exclusión o limitación de los daños accidentales o resultantes, de modo que las limitaciones
anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos legales especícos
y podría tener otros derechos, que varían según el estado.
Silicona
Paso 7:
Para montar el protector contra salpicaduras (C) en la
pared, aplique una cantidad pequeña de compuesto de
silicona (no se incluye) en la parte posterior sin pulir y
en la parte inferior del protector contra salpicaduras (C).
Coloque el protector contra salpicaduras (C) como se
muestra, sobre la cubierta de tocador (A) y pegar a la
pared. Limpie todo exceso de compuesto de silicona
antes de dejar secar.
v
7
A
C
ARRIBA
v
8
B

21
Fecha: 2021-05-28
Rev. 0001-A
Impreso en Vietnam
LISTA DE PARTES DE REPUESTO
PARTE DESCRIPCION PARTE #
C Protector contra salpicaduras 00LWSE36VBR-01
AA Aplicador de retoque 00LWSEVBR-02
BB 1/4” x 1/2” Perno 00LWSEVBR-03
CC 1/4” x 1-3/4” Perno 00LWSEVBR-04
DD Arandela de seguridad 00LWSEVBR-05
EE Arandela plana 00LWSEVBR-06
FF Llave hexagonal 00LWSEVBR-07
GG Manija con pernos 00LWSEVBR-08
HH Bisagra recta de cierre lento 00LWSEVBR-09
II Nivelador 00LWSEVBR-10
D Patas de tocador 00LWSE36VBR-11
E Carril de apoyo central 00LWSE36VBR-12
F Puerta izquierda 00LWSE36VBR-13
G Puerta derecha 00LWSE36VBR-14
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-866-439-
9800, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
DE
F G
CAA BB CC
DD EE FF
HH
GG
II
