Almat Stella Series User manual
ALMATAG|Notlicht+Notstrom|Neustadtstrasse1|CH‐8317Tagelswangen|T:0523553355|[email protected]|www.almat.ch
10/2014TechnischeÄnderungenvorbehalten|Wereservetherighttomaketechnicalalterationswithoutnotice!
1
Montageanleitung
Installation instruction
Grösse 3 | size 3 L04.100257
STELLA Rettungszeichenleuchte
Aufbaugehäuse mit SL | CGS
Deckenmontage | ceiling mounting
ALMATAG|Notlicht+Notstrom|Neustadtstrasse1|CH‐8317Tagelswangen|T:0523553355|[email protected]|www.almat.ch
10/2014TechnischeÄnderungenvorbehalten|Wereservetherighttomaketechnicalalterationswithoutnotice!
2
1.Sicherheitshinweise | safety instructions
Die Leuchte ist vor Montage auf Beschädigungen und Auffälligkeiten zu kontrollieren.
Check the luminaire for damage and abnormalities before installation.
Als Ersatz dürfen nur Originalteile von ALMAT AG verwendet werden.
As replacement only original parts of ALMAT AG are allowed to be used.
Bei Arbeiten an der Leuchte ist das Netz abzuschalten.
During working on the luminaire first cut off the mains.
Halten Sie die für das Errichten und Betreiben von elektrischen Betriebsmitteln geltenden Sicherheits-
vorschriften, das Gerätesicherheitsgesetz sowie die allgemein anerkannten Regeln der Technik ein.
For installation and operation of electrical equipment, keep the applicable safety regulations, the equipment safety
act as well as the general rules of technique.
Halten Sie bei Inspektion, Wartung und Instandhaltung die Bestimmungen für elektrische Betriebsmittel
ein.
Keep the regulations of electrical equipment during inspection and maintenance.
Beachten Sie bei allen Arbeiten an der Leuchte die nationalen Sicherheits- und
Unfallverhütungsvorschriften sowie die Sicherheitshinweise in der Betriebsanleitung
die mit gekennzeichnet sind.
On all workings at the luminaire consider the national safety- and accident prevention regulations as well as
the safety instructions of the instruction manual marked with .
Tragen Sie bei Montagetätigkeiten die notwendige Schutzbekleidung/-ausrüstung.
On installation operations wear necessary protective clothing /-equipment.
Die Leuchte darf nicht auf vibrierende Oberflächen montiert werden.
Luminaire must not be mounted on vibrating surfaces.
Die Leuchte ist zur Verwendung als Not- und Sicherheitsbeleuchtung in Gebäuden vorgesehen.
The luminaire is intended for use in buildings as emergency lighting.

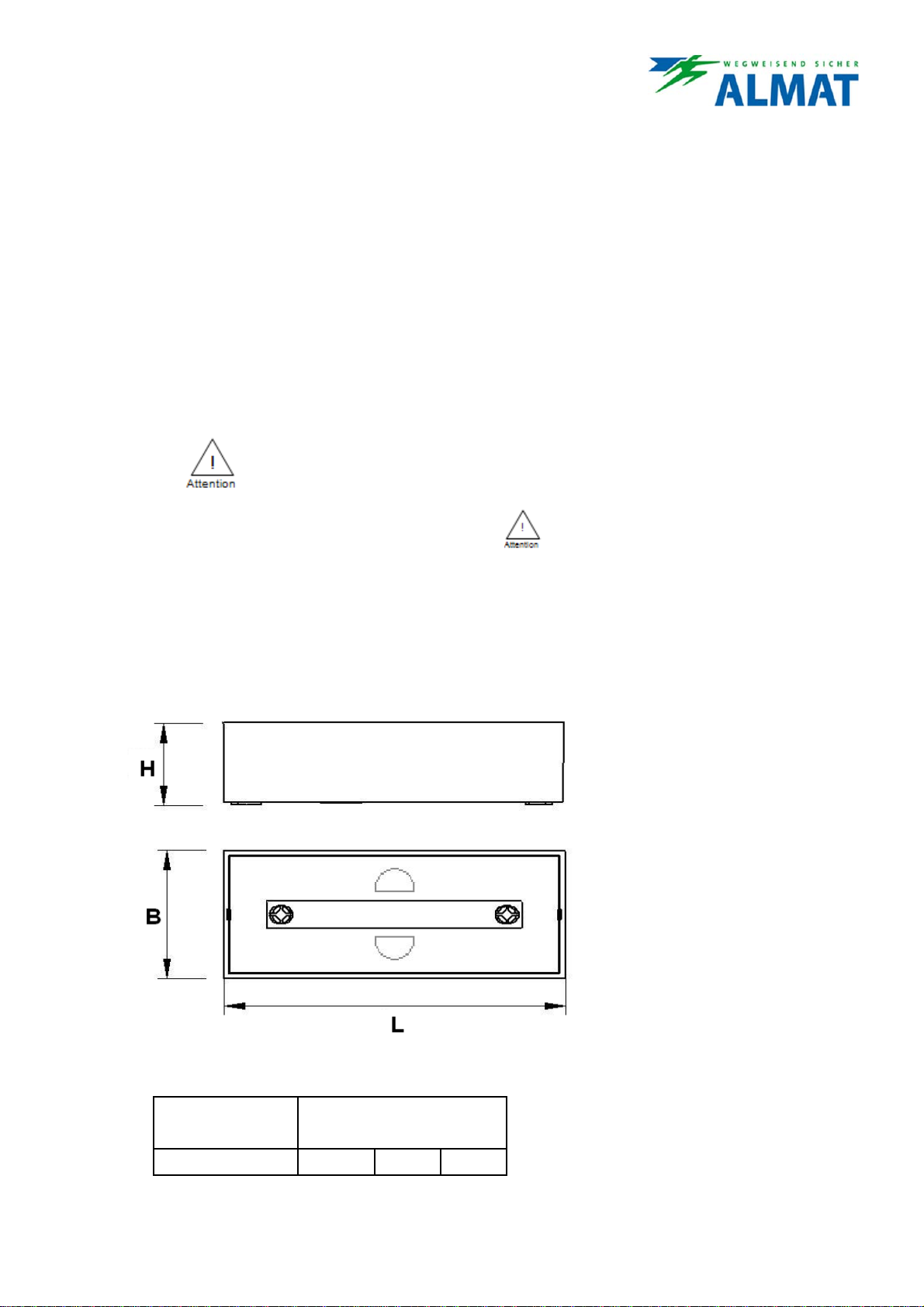

2.Masszeichnung | dimensional drawing
Masse | dimension
L B H
Grösse 3 | size 3 372 mm 72 mm 42 mm
ALMATAG|Notlicht+Notstrom|Neustadtstrasse1|CH‐8317Tagelswangen|T:0523553355|[email protected]|www.almat.ch
10/2014TechnischeÄnderungenvorbehalten|Wereservetherighttomaketechnicalalterationswithoutnotice!
3
3.Montageanweisung | installation instruction
3.1. Installation |
installation
3.2. Adressierung |
addressing
1)
2)
3)
4)
0+0=Überwachungaus|monitoringoff
0+1=1
0+2=2
1+1=11
2+0=20(Maximum|maximum)
Diese Leuchte ist gemäß EN 60598-2-22 nur für die Montage in Anlagen bestimmt, in denen die
Steckverbindung vor unbefugtem Trennen geschützt ist.
The luminaire is referred to EN 60598-2-22 specified for the installation in systems, where the electrical
connection is protected against unauthorized disconnection.
Attention
!
Montage, Inbetriebnahme und Wartung darf nur durch die entsprechende Fachkraft durchgeführt
werden!
Installation, initiation and maintenance are allowed only by a qualified person.
Attention
!
Zum Entfernen der Scheibe die Blende mit einem Schraubendreher beidseitig entriegeln!
To remove the luminaire simply lever the cover plate using a screwdriver on both sides!
Attention
!
Beim Einsetzen der Scheibe auf 2-maliges Einrasten auf jeder Seite achten!
Inserting the luminaire will cause 2 clicks on each side, otherwise the contact may be loose!
Attention
!
Die Leuchte darf ausschliesslich mit einem ALMAT - Vorschaltgerät betrieben werden!
The operation of the luminaire is only allowed with a ALMAT - supply unit!
Attention
!
ALMATAG|Notlicht+Notstrom|Neustadtstrasse1|CH‐8317Tagelswangen|T:0523553355|[email protected]|www.almat.ch
10/2014TechnischeÄnderungenvorbehalten|Wereservetherighttomaketechnicalalterationswithoutnotice!
4
4.Technische Daten | technical data
Versorgungsspannung |
supply voltage
: 230 V AC 50/60 Hz
176 – 275 V DC
Nennleistung Leuchtmittel |
power output:
Grösse 3 |
size 3:
3,8 W
Zusatz-Sicherheitsleuchte | additional safety luminaire: 2 W
Umgebungstemperatur |
ambient temperature
Tu: -15 °C ... 40 °C
Schutzart nach |
protection category as per
EN 60529: IP40
Schutzklasse |
protection class
:
5.Entsorgung, Recycling | disposal, recycling
Verpackung | packaging:
Die Verpackung ist entsprechend zu entsorgen.
The packaging should be recycled accordingly.
Leuchte und Versorgungsgerät | luminaire and supply unit
Die Leuchte und das Versorgungsgerät bestehen aus unterschiedlichsten Materialien, die laut den gültigen
Vorschriften und Richtlinien für Recycling und Entsorgung entsorgt werden müssen.
The luminaire and the supply unit consist of different materials and have to be disposed according to the current
regulations and guidelines of recycling and disposal.
6.Zubehör | accessories
Pendelset 0,5 m | set for stack mount 0,5 m L04.100193
Pendelset 1,0 m | set for stack mount 1,0 m L04.100230
Seilmontageset 1,5 m | set for cable mount 1,5 m L04.100234
Seilmontageset 4,0 m | set for cable mount 4,0 m L04.100329
Scheiben für Grösse 3 | luminaires für size 3
L04.100268 Scheibe PL, L04.100078 Scheibe PR, L04.100261 Scheibe PU, L04.100314 Scheibe PL/PR
