Instrukcja montażu

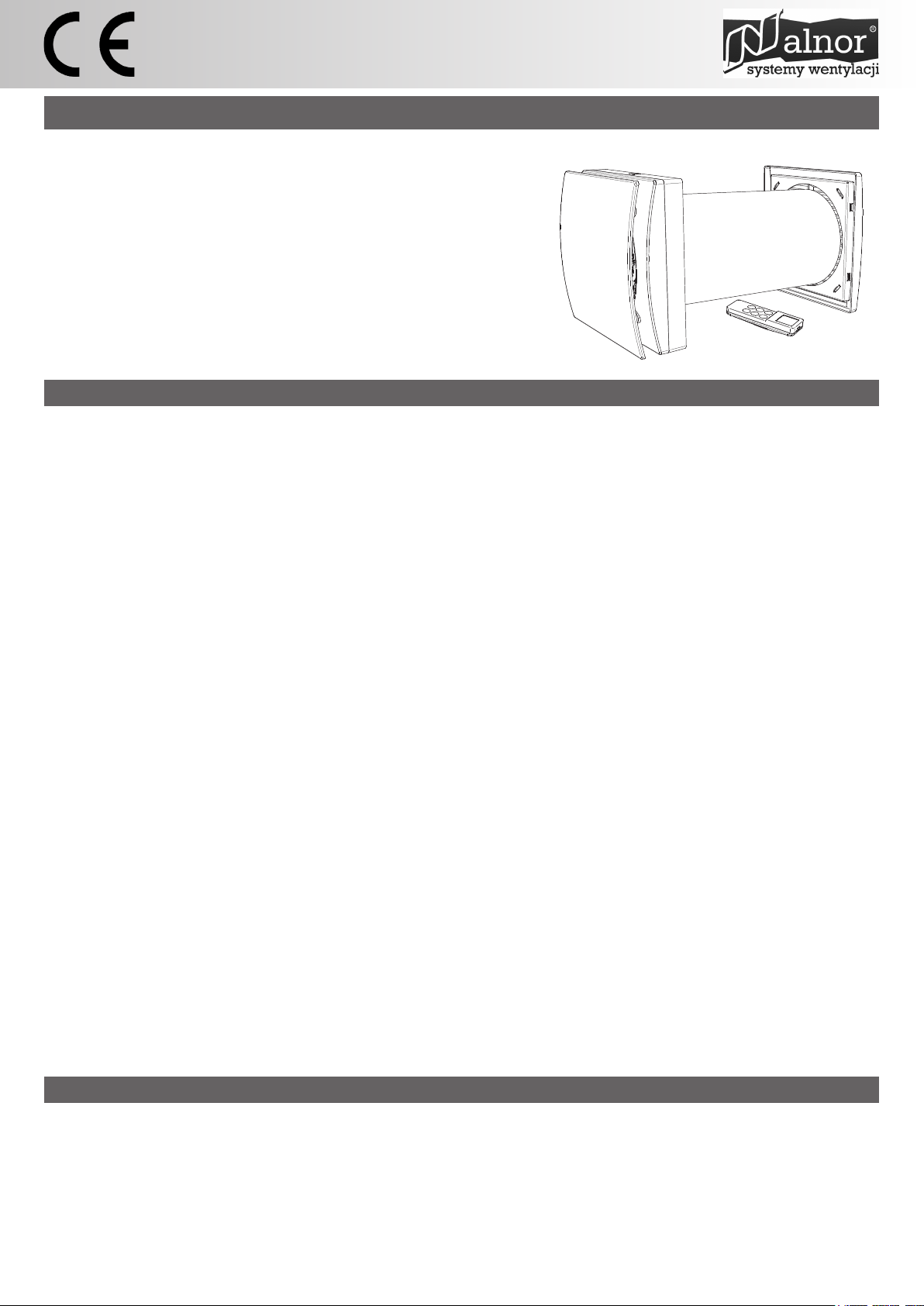

HRU-WALL-RC-150-60
Rys.1
HRU-WALL-RC-150-60 to decentralny (jednopunktowy) rekuperator mieszkaniowy opojedynczym przepływie naprzemiennym, zwany
również urządzeniem typu „push & pull”, przeznaczony do zapewnienia odpowiedniej wentylacji wprzestrzeniach zamkniętych bez
strat energii. Zaleca się instalację dwóch urządzeń wparze: gdy jedno
urządzenie dokonuje „wywiewu” powietrza, drugie je „nawiewa”. Parę urządzeń można zamontować
wtym samym pomieszczeniu lub wróżnych pomieszczeniach (tj. wpokoju gościnnymi isypialni).
Urządzenie jest przystosowane do montażu na ścianie zewnętrznej
Przed użyciem produktu należy dokładnie zapoznać się zniniejszą instrukcją
i przechowywać ją w bezpiecznym miejscu, aby móc z niej skorzystać
wprzyszłości.
Produkt ten został skonstruowany zgodnie znormami iprzepisami dotyczącymi
urządzeń elektrycznych, ajego instalacji winien dokonywać personel posiadający
odpowiednie kwalifikacje techniczne. Producent nie przyjmuje odpowiedzialności
za szkody względem osób lub mienia wynikające znieprzestrzegania nakazów
zawartych wniniejszym dokumencie.
ŚRODKI OSTROŻNOŚCI W ZAKRESIE MONTAŻU, UŻYTKOWANIA I KONSERWACJI URZĄDZENIA
• Urządzenie nie powinno być używane do innych zastosowań niż te opisane w tym podręczniku.
• Po wyjęciu produktu z opakowania należy sprawdzić jego stan. W razie wątpliwości, należy skontaktować się z wykwalikowanym
serwisantem. Nie pozostawiać opakowania w zasięgu małych dzieci lub osób niepełnosprawnych.
• Nie dotykać urządzenia mokrymi lub wilgotnymi dłońmi / stopami.
• Urządzenie może być używane przez dzieci w wieku od 8 roku życia oraz osoby o ograniczonych zdolnościach zycznych, sensorycznych
lub umysłowych oraz przez osoby nieposiadające doświadczenia iwiedzy wtym zakresie, jeśli osoby takie będą znajdować się pod
nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub uzyskają od niej wskazówki wzakresie obsługi i wszelkie zagrożenia z
nią związane. Należy dopilnować, aby urządzenie nie stało się przedmiotem zabaw dzieci. Czyszczenie i konserwacja nie powinny być
wykonywane przez dzieci nie będące pod nadzorem dorosych.
• Nie używać urządzenia wobecności łatwopalnych oparów takich jako opary alkoholu, środkówowadobójczych, benzyny.
• W przypadku wykrycia jakichkolwiek nieprawidłowości w działaniu urządzenia, należy je odłączyć od zasilania sieciowego
iskontaktować się niezwłocznie zwykwalikowanym serwisantem. Wcelu dokonywania napraw, należy stosować wyłącznie oryginalne
części zapasowe.
• Instalacja elektryczna, do której podłączone jest urządzenie musi być zgodna zprzepisami.
• Przed podłączeniem produktu do zasilania elektrycznego lub gniazdka elektrycznego należy upewnić się, że:
- dane podane na tabliczce znamionowej (napięcie iczęstotliwość) odpowiadają parametrom sieci elektrycznej.
- zasilanie/gniazdko elektryczne jest dostosowane do maksymalnej mocy urządzenia. Jeżeli nie, należy skontaktować się
zwykwalikowanym serwisantem.
• Urządzenia nie powinno się wykorzystywać jako urządzenia uruchamiającego dla podgrzewaczy wody, pieców itd. jak również nie
powinno ono dokonywać odprowadzenia do przewodów ciepłego powietrza/gazów spalinowych wychodzących zjakiegokolwiek
urządzenia spalającego. Urządzenie musi odprowadzać powietrze na zewnątrz przez swój własny specjalny przewód.
• Temperatura pracy: -20°C do +50 °C.
• Urządzenie jest przeznaczone wyłącznie do wyciągu czystego powietrza, t.j. bez smaru, sadzy, środków chemicznych lub korozyjnych
bądź mieszanin palnych czy wybuchowych.
• Nie należy pozostawiać urządzenia wystawionego na działanie czynników atmosferycznych (deszczu, słońca, śniegu itd.).
• Nie zanurzać urządzenia lub jego części wwodzie lub innych cieczach.
• Wyłączać wyłącznik główny za każdym razem wprzypadku wykrycia usterki wurządzeniu lub podczas jego czyszczenia.
• Do celów instalacyjnych należy również wstałe okablowanie włączyć rozłącznik wielobiegunowy zgodnie zprzepisami instalacyjnymi,
aby zapewnić pełne rozłączenie zgodnie zwarunkami kategorii III przepięcia (odległość otwarcia zestyków równa lub większa niż
3mm).
• Wprzypadku uszkodzenia przewodu zasilającego, musi on zostać wymieniony przez producenta, jego punkt serwisowy lub inne
osoby posiadające podobne kwalikacje, aby uniknąć niebezpieczeństwa.
• Nie blokować wentylatora lub kratki zewnętrznej, aby zapewnić optymalny przepływ powietrza.
• Zapewnić odpowiedni powrót/odprowadzenie do lub z pomieszczenia zgodnie z istniejącymi przepisami w celu zapewnienia
właściwej eksploatacji urządzenia.
• Jeżeli wotoczeniu, wktórym produkt jest zainstalowany znajduje się również urządzenie działające na paliwo (podgrzewacz wody,
piec metanowy itd. których konstrukcja nie jest konstrukcją typu „zamknięta komora”), istotne jest zapewnienie odpowiedniego
dopływu powietrza, aby zapewnić dobre spalanie iwłaściwe działanie urządzenia.
WSTĘP

2
Jednostka powinna działać bez przerwy ibyć wyłączana jedynie na czas konserwacji lub serwisowania.
Wsytuacji, kiedy wymiana ciepła nie jest użyteczna (na przykład wczasie, gdy temperatura wewnątrz ina zewnątrz jest zbliżona),
lub kiedy wymiana ciepła nie jest zalecana (np. podczas używania opcji „letnie swobodne chłodzenie”), zaleca się przełączenie
jednostki wtryb tylko wywiew lub w tryb tylko nawiew iNIE wyłączanie jej.
• Możliwość zdjęcia pokrywy przedniej (A) konstrukcji wcelu oczyszczenia bez użycia narzędzi.
• Wewnętrzne urządzenie wentylacyjne (B) i podstawa do montażu ściennego (D) wykonane z wysokiej jakości materiału ABS,
odpornego na uderzenia i promieniowanie UV, w kolorze RAL 9010.
• Zintegrowana wielokolorowa dioda LED (C), aby uzyskać wizualną informację zwrotną o statusie urządzenia.
• Inteligentna kontrola wilgotności
• Zintegrowany czujnik temperatury do automatycznego zarządzania czasem inwersji (tryb komfortu)
• Automatyczna ochrona przed zamarzaniem zapobiegająca gromadzeniu się szronu na wymienniku ciepła.
• Podstawa do montażu ścinnego (D) wyposażona jest w system magnetyczny “połącz / rozłącz”, który umożliwia szybkie odłączenie
urządzenia wentylacyjnego od podstawy na czas konserwacji.
• Zapasowy przycisk dotykowy (E) z boku jednostki wentylacyjnej
• Unikatowa konstrukcja łopatek wirnika wentylatora zapewnia ulepszone właściwości aerodynamiczne, niski poziom hałasu i
zwiększoną wydajność.
• Wysokowydajny, odwracalny silnik EC z wbudowanym zabezpieczeniem termicznym, zamontowany na uszczelnionych,
wytrzymałych łożyskach kulkowych wysokiej jakości. Zaprojektowany do ciągłej, naprzemiennej pracy.
• Rura teleskopowa (F) dostosowana do grubości ściany.
• Osłona przeciwko zaprawie zaprojektowana do użycia również jako szablon podczas montażu podstawy do montażu ściennego
• Regeneracyjny wymiennik ciepła z rdzeniem ceramicznym (G) o wysokiej wydajności cieplnej, wyposażony w zmywalne filtry
przeciwpyłowe (H).
• Kratka zewnętrzna (I) wykonana z wysokiej jakości materiału ABS, odpornego na uderzenia i promieniowanie UV, kolor RAL 9010,
z siatką przeciw owadom i osłoną przed skroplinami.
• Pilot na podczerwień z technologią dotykową, wyświetlaczem LCD i wspornikiem do montażu ściennego w standardzie. Wykonany
z materiału ABS, RAL 9010.
• Urządzenie posiada podwójną izolację: nie jest wymagane podłączenie uziemienia.
• Nie wymaga systemu odprowadzania skroplin
• Stopień ochrony IPX4.
• Zasilanie od 220 V do 240 V ~ 50 Hz.
DANE TECHNICZNE
FCBAED
G
H
H
IJ

3
Urządzenie jest dostarczane w standardzie z pilotem zdalnego sterowania na podczerwień (K), a także z uchwytem
do montażu ściennego (L). Magnes umożliwia przyczepienie pilota do uchwytu.
Sterownik jest wyposażony w wyświetlacz LCD do wizualizacji ustawienia, które ma zostać przesłane do urządzen-
ia; w dowolnym momencie naciśnięcia przycisku dotykowego ustawienie na wyświetlaczu LCD zostanie przesłane
do urządzenia. Odbiornik podczerwieni (rys. J, str. 2) znajduje się po lewej stronie jednostki wentylacyjnej: zaleca
się skierowanie pilota w stronę odbiornika, gdy konieczne jest przesłanie dowolnego ustawienia.
Jeden pilot może sterować większą ilością jednostek.
Aby aktywować pilota, należy włożyć dwie baterie typu AAA (brak w zestawie).
DZIAŁANIE
PRZYCISK RESET FILTRA
PRZYCISK TRYB
TRYB
RESET FILTRA
KIERUNEK PRZEPŁYWU
PRĘDKOŚĆ
BOOST
PRZYCISKI WYBORU
PRĘDKOŚCI
PRZYCISK KIERUNKU
PRZEPŁYWU
PRZYCISK BOOST
K L
PILOT
external grille - installation
Ø5x40mm
5mm
cambio batterie telecomando
PRĘDKOŚĆ
PRZYCISK WYŁĄCZ

4
JEDNOSTKA
Po włączeniu urządzenie emituje długi sygnał dźwiękowy.
Za pomocą pilota można aktywować / dezaktywować funkcje opisane poniżej. Gdy jedno ustawienie zostanie przesłane do urządzenia,
emitowany jest krótki sygnał dźwiękowy, a zielona dioda miga.
FUNKCJA OPIS PRZYCISK
NA PILOCIE IKONA DIODA LED
SYGNAŁ
DŹWIĘK.
Kierunek przepływu powietrza
Naprzemienny Urządzenie pracuje w trybie wywiew / nawiew z wybraną prędkością: czas inwersji
jest automatycznie określany dzięki zintegrowanemu czujnikowi temperatury. zielona krótki
Wywiew Urządzenie działa w trybie tylko wywiew z wybraną pręd-
kością. zielona krótki
Nawiew Urządzenie działa w trybie tylko nawiew z wybraną pręd-
kością. zielona krótki
Tryb (aktywny tylko wtedy, gdy kierunek przepływu powietrza jest ustawiony na przemian)
Komfort
Optymalizacja komfortu akustycznego i cieplnego. Czas
inwersji zmienia się automatycznie z 40 ÷ 120 sekund, dzięki
wbudowanemu czujnikowi temperatury. Pierwszy cykl wynosi
120 sekund, następnie zmienia się automatycznie w zależności
od wykrytych warunków temperatury.
zielona krótki
Odzysk Optymalizacja sprawności cieplnej. Czas inwersji jest ustalony
na około 70 sekund. zielona krótki
Ciągła prędkość obrotowa
Prędkość 1: 20m3/h zielona krótki
Prędkość 2: 30m3/h zielona krótki
Prędkość 3: 40m3/h zielona krótki
Prędkość 4: 50m3/h zielona krótki
Prędkość 5: 60m3/h zielona krótki
Wyłączenie (OFF)
Naciśnięcie przycisku i przytrzymanie przez 3 sekundy
powoduje wyłączenie jednostek, emitując długi sygnał
dźwiękowy. Aby ponownie włączyć urządzenie, naciśnij
dowolny przycisk.
czerwona długi
Prędkość BOOST
Urządzenie pracuje z prędkością 5 (max.) przez 15 minut,
w trybie tylko wywiew; następnie powraca do wcześniej
wybranego trybu / prędkości. Prędkość BOOST nie może być
aktywowana, jeśli kontroler jest WYŁĄCZONY.
niebieska,
świato
ciągłe
krótki
Free cooling
Urządzenie pracuje w trybie “tylko wywiew” lub “tylko nawiew”,
aby uniknąć odzyskiwania ciepła, gdy nie jest potrzebne. zielona krótki
Reset alarmu ltra
Co 3 miesiące włącza się żółta dioda ostrzegawcza (światło
ciągłe), aby wskazać, że należy wyczyścić try. Przytrzymaj
dedykowany przycisk przez 5 sekund, aby zresetować pomiar
czasu.
zielona krótki
Inteligentna kontrola wilgotności
Gdy czujnik wilgotności wykryje szybkie zmiany poziomu
wilgotności względnej, prędkość obrotowa automatycznie
wzrośnie do następnej wyższej prędkości. Po 10 minutach od
ostatniej szybkiej zmiany wilgotności względnej jednostka
powraca do pracy z wybraną prędkością. Inteligentna kontrola
wilgotności jest aktywna, jeśli kierunek przepływu powietrza
jest ustawiony naprzemiennie lub jest w trybie tylko wywiew:
jeśli wybrano prędkość 5, nie nastąpi wzrost prędkości. Aby
wyłączyć tę funkcję, przytrzymaj przycisk przez 5 sekund: po
górnej stronie wyświetlacza LCD pojawi się symbol
niebieska,
pulsująca
KOFORT
ODZYSK
OFF
FILTER
RESET
―+
―+
―+
―+
―+
―
―
albo

5
FUNKCJA OPIS PRZYCISK
NA PILOCIE IKONA DIODA LED
SYGNAŁ
DŹWIĘK.
Antifrost (ochrona przed zamarzaniem wymiennika)
Ta funkcja zapobiega gromadzeniu się szronu na wymienniku
ciepła z powodu bardzo zimnego powietrza. Po włączeniu
urządzenie działa w trybie tylko wywiew z prędkością 1 przez
30 minut.
czerwone,
światło
ciągłe
Sygnał dźwiękowy
Za każdym razem, gdy ustawienie jest przesyłane z pilota do
urządzenia, emitowany jest krótki sygnał dźwiękowy. Można to
wyłączyć, przytrzymując przycisk przez 7 sekund, po czym
zamiga zielona dioda LED wskazująca, że sygnał dźwiękowy
jest wyłączony. Aby ponownie aktywować sygnał dźwiękowy,
powtórz tę samą operację przez 7 sekund, aż dioda zmieni kolor
na zielony i zostanie wyemitowany sygnał dźwiękowy.
zielona krótki
PRZYCISK BACK UP
W przypadku zgubienia pilota zdalnego sterowania lub wyczerpania baterii, prędkość 1, 3 i tryb WYŁ. można wybrać za pomocą
przycisku dotykowego na płycie (rys.C, str.2). Kierunek przepływu powietrza jest zawsze naprzemienny, a tryb pracy (komfort lub
odzysk) jest ostatnim wybranym z pilota zdalnego sterowania.
SYNCHRONIZACJA KILKU JEDNOSTEK
Możliwe jest jednoczesne zsynchronizowanie do 10 urządzeń za pomocą przewodu (dwubiegunowa skrętka, maks. Długość 30 m),
aby zsynchronizować tryb i czas inwersji. Gdy urządzenie zostanie włączone po raz pierwszy, kierunek obrotu każdej jednostki (zgodnie
lub przeciwnie do ruchu wskazówek zegara) zostanie ustalony automatycznie. Inne funkcje, takie jak prędkość, inteligentna kontrola
wilgotności i wzmocnienie, są nadal kontrolowane niezależnie na każdym urządzeniu.
Schemat połączeń jak na Rys. 16 B
Dyrektywa 2014/35/WE w sprawie niskiego napięcia (LVD),Dyrektywa 2014/30/WE w sprawie kompatybilności elektromagnetycznej
(EMC), zgodnie z następującymi normami:
Bezpieczeństwo elektryczne - EN60335-1(2008); EN 60335-2-80(2005); EN 60335-2-80/A2(2009),
Kompatybilność elektromagnetyczna EN 55014-1(2006)+A1+A2; EN 55014-2(1997)+A1(2001)+A2(2008)+
IS1(2007), EN 61000-3-2(2006)+A1(2009)+A2(2009); EN 61000-3-3(2008).
ZGODNOŚĆ Z NORMAMI
Czynności konserwacyjne może wykonać użytkownik jak wskazano na stronie 13.
PRĘDKOŚĆ KOLOR DIODY LED SYGNAŁ DŹWIĘKOWY
prędkość 1 jedna dioda led krótki, pojedynczy
prędkość 3 dwie diody led krótki, podwójny
OFF czerwona dioda led długi
KONSERWACJA

6
Installation manual
HRU-WALL-RC-150-60
G
Fig.1
HRU-WALL-RC-150-60 is a single alternate flow decentralized (single point) residential heat recovery unit, also called «push&pull» unit,
designed to ensure adequate ventilation in enclosed environments without energy losses.
It is recommended that two units are installed in a pair: when one unit is pulling, the other is pushing.
The pair of units can be installed in the same room or in different rooms (i.e. living-room and bedroom). The unit is suitable for
installation on an outside wall.
Read this manual carefully before using the product and keep it in a safe place
for reference.
This product was constructed up to standard and in compliance with regulations
relating to electrical equipment and must be installed by technically qualified
personnel.
The manufacturer assumes no responsibility for damage to persons or property
resulting from failure to observe the regulations contained in this
booklet.
PRECAUTIONS FOR INSTALLATION, USE AND MAINTENANCE
• The device should not be used for applications other than those specied in this manual.
• After removing the product from its packaging, verify its condition. In case of doubt, contact a qualied technician. Do not leave
packaging within the reach of small children or people with disabilities.
• Do not touch the appliance with wet or damp hands/feet.
• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities
or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way
and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made
by children without supervision.
• Do not use the product in the presence of inammable vapours, such as alcohol, insecticides, gasoline, etc.
• If any abnormalities in operation are detected, disconnect the device from the mains supply and contact a qualied technician
immediately. Use original spare parts only for repairs.
• The electrical system to which the device is connected must comply with regulations.
• Before connecting the product to the power supply or the power outlet, ensure that:
- the data plate (voltage and frequency) correspond to those of the electrical mains
- the electrical power supply/socket is adequate for maximum device power. If not, contact a qualied technician.
• The device should not be used as an activator for water heaters, stoves, etc., nor should it discharge into hot air/fume vent ducts
deriving from any type of combustion unit. It must expel air outside via its own special duct.
• Operating temperature: -20°C up to +50°C.
• The device is designed to extract clean air only, i.e. without grease, soot, chemical or corrosive agents, or ammable or explosive
mixtures.
• Do not leave the device exposed to atmospheric agents (rain, sun, snow, etc.).
• Do not immerse the device or its parts in water or other liquids.
• Turn off the main switch whenever a malfunction is detected or when cleaning.
• For installation an omnipolar switch should be incorporated in the xed wiring, in accordance with the wiring regulations, to provide
a full disconnection under overvoltage category III conditions (contact opening distance equal to or greater than 3mm).
• If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualied persons in order to
avoid a hazard.
• Do not obstruct the fan or exhaust grille to ensure optimum air passage.
• Ensure adequate air return/discharge into/from the room in compliance with existing regulations in order to ensure proper device
operation.
• If the environment in which the product is installed also houses a fuel-operating device (water heater, methane stove etc., that is not
a “sealed chamber” type), it is essential to ensure adequate air intake, to ensure good combustion and proper equipment operation.
INTRODUCTION
The unit should operate continuously, and only stopped for maintenance or service.
When heat exchange is not useful (for example in mid-seasons when indoor and outdoor temperatures are similar), or when heat
exchange is not recommended (for example with the option “summer free cooling”), it is recommended to set the unit in “extract-
only” or “intake-only” mode and NOT to switch it off.

7
• Design front cover (A) removable for cleaning without the use of tools.
• Inner ventilation unit (B) and wall support base (D) made of high quality, impact and UV-resistant ABS, colour RAL 9010.
• Integrated multi-colour led (C ) to obtain a visual feedback of the unit status.
• Smart humidity control
• Integral temperature sensor for the automatic management of the inversion time (comfort mode)
• Automatic anti-frost protection to prevent frost building up on the heat exchanger.
• Wall support base (D) provided with a magnet “coupling/uncoupling” system which allows the ventilation unit to be removed
from its base during maintenance.
• Back-up touch button (E) at the side of the ventilation unit
• Unique design winglet-type impeller, providing enhanced aerodynamic properties, low noise and increased efficiency.
• High efficient reversible EC motor with integral thermal protection, mounted on sealed for life high quality ball bearings. Designed
for continuous reversible running.
• Telescopic pipe (F) adaptable to the wall thickness.
• Antimortar cap designed to be used also as template during the installation of the wall support base
• Regenerative heat exchanger with ceramic core (G) with high thermal efficiency, equipped with washable anti-dust filters (H).
• External grille (I) made of high quality, impact and UV-resistant ABS, colour RAL 9010, with anti-insect net and water drip guard.
• Infra-red remote controller with touch technology, LCD display and wall base supplied as standard. Made from ABS, RAL 9010.
• The unit is double insulated: no earth connection is required.
• No need of condensation drainage system
• IPX4 degree of protection.
• Power supply 220V to 240V~ 50Hz.
TECHNICAL SPECIFICATIONS
FCBAED
G
H
H
IJ

8
The unit is supplied with an infrared remote controller (K) as standard, as well as its support base (L) which can be wall mounted. A
magnet keeps the controller attached to the base.
The controller is equipped with an LCD display to visualise the setting to be transferred to the unit; anytime a touch button is pressed,
the setting shown on the LCD display is transferred to the unit. The IR receiver (J image pag.7) is placed on the left side of the ventila-
tion unit: it is recommended to point the controller towards the receiver when any setting needs to be transfered.
One remote controller can control more units.
To activate the remote controller it is necessary to insert two AAA type batteries (not supplied).
OPERATION
FILTER RESET BUTTON
MODE BUTTON
MODE ICON
FILTER RESET ICON
AIR FLOW DIRECTION
ICON
SPEED ICON
BOOST ICON
SPEED BUTTONS
AIRFLOW DIRECTION
BUTTON
BOOST BUTTON
K L
REMOTE CONTROLLER
external grille - installation
Ø5x40mm
5mm
cambio batterie telecomando
SPEED ICON
OFF BUTTON

9
VENTILATION UNIT
When switched on the unit emits a long acoustic signal.
Through the IR controller the following functionalities can be activated/deactivated. When one setting is transferred to the unit, a short
acoustic signal is emitted and a green led ashes.
FUNCTION DESCRIPTION CONTROLLER
BUTTON ICON LED ACOUSTIC SIGNAL
Airow direction
Alternate
The unit runs in extract/intake at the selected speed: the
inversion time is automatically dened thanks to the integrel
temperature sensor.
green short
Extract The unit runs in extract only at the selected speed. green short
Intake The unit runs in intake only at the selected speed. green short
Mode (active only if the airow direction is set on alternate)
Comfort
Optimisation of the acoustic and thermal comfort. The inversion
time varies automatically from 40÷120 seconds, thanks to
the integrel temperature sensor. The rst time cycle is of 120
seconds, then it varies automatically according to the detected
temperature conditions.
green short
Efciency Optimisation of the thermal efciency. The inversion time is
xed at about 70 seconds. green short
Continuous running speed
Speed 1: 20m3/h green short
Speed 2: 30m3/h green short
Speed 3: 40m3/h green short
Speed 4: 50m3/h green short
Speed 5: 60m3/h green short
Off position
Pressing the button for 3 seconds, the units switches off,
emitting a long acoustic signal. To re-activate the unit, press
any button.
red long
BOOST speed
The unit runs at speed 5 (maximum) for 15 minutes, in extract
only; then it returns to the previously selected mode/speed. The
BOOST speed cannot be activated if the controller is OFF.
xed blue short
Free cooling
The unit runs in “extract only” or “intake only” to avoid heat
recovery when not needed. green short
Filter reset
Every 3 months a yellow warning led switches on (xed light)
to indicate that the lters have to be maintained. Press the
dedicated button for 5 seconds to reset the timing.
green short
Smart humidity control
When the humidity sensor detects a quick variation of the
Relative Humidity level, the running speed automatically
increases to the next higher speed. After 10 minutes from
the last quick RH variation, the unit returns running at the
selected speed. The smart humidity control is active if the
airow direction is set on alternate or extract only: if speed 5
has been selected, no speed increase happens. To disable this
functionality, press the button for 5 seconds: on the top
side of the LCD display the symbol is shown.
ashing
blue
COMFORT
EFFICIENCY
OFF
FILTER
RESET
OR
―+
―+
―+
―+
―+
―
―

10
FUNCTION DESCRIPTION CONTROLLER
BUTTON ICON LED ACOUSTIC SIGNAL
Antifrost
This functionality prevents frost building up on the heat
exchanger due to extremely cold air. When it is activated, the
unit runs in extract only at speed 1, for 30 minutes.
xed red
Acoustic signal
Any time a setting is transferred from the controller to the unit,
a short acoustic signal is emitted. This can be deactivated by
pressing the cgfgf button for 7 seconds, after when a green led
ashes to indicate that the acoustic signal is off. To reactivate the
acoustic signal repeat the same operation for 7 seconds until the
led becomes green and an acoustic signal is emitted.
green short
BACK UP BUTTON
In case the remote controller gets lost or the batteries are dead, speeds 1, 3 and OFF position can be selected from the on board
touch button (C image pag.7). The airow direction is always alternate and the operation mode (either comfort or efciency) is the
last selected from the remote controller.
SYNCHRONISATION OF A NUMBER OF UNITS
It is possible to synchronized up to 10 units contemporaneously, through wire (2 pole twisted pair type , max 30m length) so to have
mode and inversion time synchronized. When the unit is switched on for the rst time, the rotation direction of each unit (clockwise
or anti-clockwise) is automatically established. Other functionalities like speed, smart humidity control and boost , continue to be
controlled independently on each single unit.
Wiring diagram as per Fig. 16 B
2014/35/UE Low Voltage Directive (LVD) and 2014/30/UE Electromagnetic Compatibility (EMC), in conformity with the following stan-
dards:
Electrical Safety EN 60335-1(2012)+A11(2014); IEC 60335-2-80(2015); EN 60335-2-80(2003)+A2(2009)
Electromagnetic Compatibility EN 55014-2(2015); EN 55014-1(2006)+A2(2011), EN 61000-3-2(2014); EN 61000-3-3(2013).
Maintenance can be carried out by the user as indicated in page 13.
MAINTENANCE
SPEED LED COLOUR ACOUSTIC SIGNAL
speed 1 single green led short, single
speed 3 double green led short, double
OFF red led long
STANDARD CONFORMITY

11
218 76
WYMIARY - DIMENSIONS (mm)
G
ØH
q ABC
G
ØH
q ABC
G
ØH
q ABC
G
ØH
q ABC
300÷560
270÷510
164
q
164
q
108 O mm
Ø158
MONTAŻ- INSTALLATION
1° ÷ 2°
contenuto imballo modello Quantum NEXT
1° ÷ 2°
indoor outdoor
colorare filtro e strisce mousse
NA
ZEWNĄTRZ
OUTDOOR
WEWNĄTRZ
INDOOR
1
contenuto imballo modello Quantum NEXT
1° ÷ 2°
indoor outdoor
colorare filtro e strisce mousse
contenuto imballo modello Quantum NEXT
1° ÷ 2°
indoor outdoor
colorare filtro e strisce mousse
contenuto imballo modello Quantum NEXT
1° ÷ 2°
indoor outdoor
colorare filtro e strisce mousse
sostituire possibilmente solo il tubo nell'immagine "contenuto imballo"
fig.1
23
218
Questo documento è protetto dalle leggi v igenti in materia di privacy e copyright. Nè è vietata la copia, la diffusione senza autorizzazione di Aerauliqa srl This document i s protected by privacy and copyrigh t laws. No part of this d ocument may be reproduced, adap ted, trasmitted or disclosed without the specific writte nc onsent of Aerauliqa srl. All right are reserved.
aera aqi lu
AERAULIQA SRL Sede legale / Registered office: via Corsica 10, 25125 Brescia Sede operativa / Warehouse-offices: via M.Calderara 39 / 41 25018 Montichiari (Bs) Tel: [phone] Fax: [phone] C.F. e P.IVA 03369930981 - REA BS-528635 www.aerauliqa.it
Descrizione/Description: Materiale/Material: Data/Date: Firma/Signature:
Terraroli Stefano15/12/2017-
Telecomando Quantum Next
dimensioni
Rev. Descrizione/Description Data/Date Firma/Sign.
-- - TS
\Progetti\..\
ARCHIVIO CA D:
AQD.01178.00 003036
1:1
No. Dis/No. Drawing: Codice/Code: Scala/Scale:
-
Peso/Weight:
124
44 26,5
117,5
39 23
39 23
117,5
Questo documento è pro tetto dalle leggi vigenti in mater ia di privacy e copyright. Nè è vietata l a copia, la diffusione senza autorizzazione di Aerauliqa srl This document i s protected by privacy and copyrigh t laws. No part of this d ocument may be reproduced, adap ted, trasmitted or disclosed without the specific writte nc onsent of Aerauliqa srl. All right are reserved.
aera aqi lu
AERAULIQA SRL Sede legale / Registered office: via Corsica 10, 25125 Brescia Sede operativa / Warehouse-offices: via M.Calderara 39 / 41 25018 Montichiari (Bs) Tel: [phone] Fax: [phone] C.F. e P.IVA 03369930981 - REA BS-528635 www.aerauliqa.it
Descrizione/Description: Materiale/Material: Data/Date: Firma/Signature:
Terraroli Stefano15/12/2017-
Telecomando Quantum Next
dimensioni
Rev. Descrizione/Description Data/Date Firma/Sign.
-- - TS
\Progetti\..\
ARCHIVIO CA D:
AQD.01178.00 003036
1:1
No. Dis/No. Drawing: Codice/Code: Scala/Scale:
-
Peso/Weight:
124
44 26,5
117,5
39 23
44 26,5
124
contenuto imballo modello Quantum NEXT (sostituisce immagine 1 )
10 x
sostituisce la nr°4 sostituisce la nr°6 sostituisce la nr°7
(e la 9 aggiungendo
le relative frecce)
contenuto imballo modello Quantum NEXT (sostituisce immagine 1 )
10 x
sostituisce la nr°4 sostituisce la nr°6 sostituisce la nr°7
(e la 9 aggiungendo
le relative frecce)
min. 158mm

12
6
pianka izolacyjna
insulation foam
5
4
7
WLOT KABLOWY
RECESSED CABLE ENTRY
H03VV-F ; H05VV-F
2 X 0,5 ÷ 1,5 mm
2
8
aggiungere freccia
x aprire il coperchietto
aggiungere freccia
x togliere passacavo apertura presfondabile
aggiungere freccia
x chiudere il coperchietto
colorare filtro e strisce mousse
aggiungere frecce
inserimento scambiatore
INIZIO INSTALLAZIONE
SOTTOTRACCIA
Ø 5 mm
Ø 5 mm
Ø 5 mm
Ø 5 mm
COLLEGAMENTI
ELETTRICI
aggiungere freccia
x aprire il coperchietto
aggiungere freccia
x togliere passacavo apertura presfondabile
aggiungere freccia
x chiudere il coperchietto
colorare filtro e strisce mousse
aggiungere frecce
inserimento scambiatore
INIZIO INSTALLAZIONE
SOTTOTRACCIA
Ø 5 mm
Ø 5 mm
Ø 5 mm
Ø 5 mm
COLLEGAMENTI
ELETTRICI
9
aggiungere freccia
x aprire il coperchietto
aggiungere freccia
x togliere passacavo apertura presfondabile
aggiungere freccia
x chiudere il coperchietto
colorare filtro e strisce mousse
aggiungere frecce
inserimento scambiatore
INIZIO INSTALLAZIONE
SOTTOTRACCIA
Ø 5 mm
Ø 5 mm
Ø 5 mm
Ø 5 mm
COLLEGAMENTI
ELETTRICI
aggiungere freccia
x aprire il coperchietto
aggiungere freccia
x togliere passacavo apertura presfondabile
aggiungere freccia
x chiudere il coperchietto
colorare filtro e strisce mousse
aggiungere frecce
inserimento scambiatore
INIZIO INSTALLAZIONE
SOTTOTRACCIA
Ø 5 mm
Ø 5 mm
Ø 5 mm
Ø 5 mm
COLLEGAMENTI
ELETTRICI
10

13
12
11
14
13
15
L
N
R
R
B
B
L
N
L
N
16B
4 x Ø5mm
L
N
16A

14
17
19
20
21
CLICK
aggiungere ai lati del prodotto
simboli di "avvenuto aggancio"
ON
OFF
aggiungere frecce
x install parte ventilante
115 mm
colorare filtro
22
18

15
23
24
INIZIO INSTALLAZIONE
SUPERFICIE
Ø 5 mm
Ø 5 mm
Ø 5 mm
Ø 5 mm
aggiungere freccia
x aprire il coperchietto
aggiungere freccia
x togliere passacavo
apertura presfondabile
Ø 10 mm
aggiungere freccia
x inserimento passacavo
aggiungere freccia
x svitare viti fermacavo aggiungere freccia
x avvitare viti fermacavo aggiungere freccia
x chiudere il coperchietto
COLLEGAMENTI
ELETTRICI
27
PRZEWÓD (do podłączenia jednego urządzenia)
SURFACE CABLE (for one unit wiring)
H03VV-F ; H05VV-F
2 X 0,5 ÷ 1,5 mm2
25
aggiungere freccia
x aprire il coperchietto
aggiungere freccia
x togliere passacavo apertura presfondabile
aggiungere freccia
x chiudere il coperchietto
colorare filtro e strisce mousse
aggiungere frecce
inserimento scambiatore
INIZIO INSTALLAZIONE
SOTTOTRACCIA
Ø 5 mm
Ø 5 mm
Ø 5 mm
Ø 5 mm
COLLEGAMENTI
ELETTRICI
aggiungere freccia
x aprire il coperchietto
aggiungere freccia
x togliere passacavo apertura presfondabile
aggiungere freccia
x chiudere il coperchietto
colorare filtro e strisce mousse
aggiungere frecce
inserimento scambiatore
INIZIO INSTALLAZIONE
SOTTOTRACCIA
Ø 5 mm
Ø 5 mm
Ø 5 mm
Ø 5 mm
COLLEGAMENTI
ELETTRICI
26
aggiungere freccia
x aprire il coperchietto
aggiungere freccia
x togliere passacavo apertura presfondabile
aggiungere freccia
x chiudere il coperchietto
colorare filtro e strisce mousse
aggiungere frecce
inserimento scambiatore
INIZIO INSTALLAZIONE
SOTTOTRACCIA
Ø 5 mm
Ø 5 mm
Ø 5 mm
Ø 5 mm
COLLEGAMENTI
ELETTRICI
Ø10mm
29
28
4 x Ø5mm

16
INIZIO INSTALLAZIONE
SUPERFICIE
Ø 5 mm
Ø 5 mm
Ø 5 mm
Ø 5 mm
aggiungere freccia
x aprire il coperchietto
aggiungere freccia
x togliere passacavo
apertura presfondabile
Ø 10 mm
aggiungere freccia
x inserimento passacavo
aggiungere freccia
x svitare viti fermacavo aggiungere freccia
x avvitare viti fermacavo aggiungere freccia
x chiudere il coperchietto
COLLEGAMENTI
ELETTRICI
L
N
30 31
32
34 35
36 37
33

17
aggiungere ai lati del prodotto
simboli di "avvenuto aggancio"
ON
OFF
aggiungere frecce
x install parte ventilante
115 mm
aggiungere frecce
x aggancio telecomando dalla base
Ø 5 mm
aggiungere frecce
x distacco telecomando dalla base
aggiungere scritte
ALTO - TOP
colorare filtro e strisce mousse
frecce inserimento scambiatore
40 41
42 43
CLICK
44 45
MONTAŻ ŚCIENNY PILOTA - REMOTE CONTROLLER WALL MOUNTING
39
Ø5mm
38

18
KRATKA ZEWNĘTRZNA - EXTERNAL GRILLE
Ø 5x40mm
3-5mm 47
46
48
KONSERWACJA - MAINTENANCE
colorare filtro e strisce mousse
aggiungere frecce per estrazione scambiatore
colorare filtro e strisce mousse
colorare filtro e strisce mousse
aggiungere frecce per inserimento scambiatore
colorare filtro e strisce mousse
aggiungere frecce
x distacco parte ventilante
MANUTENZIONE (COMUNE A TUTTE E DUE LE INSTALLAZIONI)
aggiungere frecce
x distacco coprifrontale
50
51 52
49

19
colorare filtro e strisce mousse
aggiungere frecce per estrazione scambiatore
colorare filtro e strisce mousse
colorare filtro e strisce mousse
aggiungere frecce per inserimento scambiatore
colorare filtro e strisce mousse
aggiungere frecce
x distacco parte ventilante
MANUTENZIONE (COMUNE A TUTTE E DUE LE INSTALLAZIONI)
aggiungere frecce
x distacco coprifrontale
54
55 56
53
60
59
58
57

20
62
64
63
CLICK
65
CZYSZCZENIE FILTR
FILTER CLEANING
WYMIANA FILTRA
FILTER REPLACEMENT
CZYSZCZENIE WYMIENNIK CIEPŁA
HEAT EXCHANGER CLEANING
DATA/DATE
DATA/DATE
DATA/DATE
DATA/DATE
DATA/DATE
DATA/DATE
DATA/DATE
DATA/DATE
REJESTR PRAC KONSERWACYJNYCH I CZYSZCZENIA - MAINTENANCE/CLEANING REGISTER
61
