Alpha JO-CONTR-020/8 User manual

Alpha Elettronica S.r.l.
Manuale serie JO-CONTR-020
Imported by Alpha Elettronica S.r.l., Strada Antolini 2/A, 43044 Collecchio (PR) - Made in China Rev. 1 | Pag. 1
Mini Dimmer con regolazione Touch
JO-CONTR-020/8 12~24Vdc | 3.5A | 8*40mm
JO-CONTR-020/10 12~24Vdc | 3.5A | 10*40mm
Importante
Leggere attentamente la presente guida d’installazione prima di utilizzare il prodotto. Questo manuale fornisce le informazioni base
in merito ad un utilizzo in sicurezza, istruzioni per l'installazione e per un corretto funzionamento del dispositivo. Il dispositivo
descritto nel presente manuale è destinato solo all'uso per il quale è stato espressamente progettato: applicazioni illuminotecniche
con alimentatori e nastri led opportuni per applicazioni civili/residenziali/commerciali in ambienti interni. Ogni altro utilizzo è da
considerarsi come uso improprio e pericoloso. Conservare questo foglio istruzioni.
Contenuto della confezione
 1 x Mini dimmer | 1 x Manuale d’uso
Avvertenze per la sicurezza durante l’installazione
 Per evitare lesioni personali e danni allo strumento causati da scosse elettriche, gli utenti devono prestare attenzione ai
seguenti suggerimenti per la sicurezza.
 L’installazione deve essere effettuata con l’osservanza delle disposizioni regolanti l’installazione del materiale elettrico in vigore
nel paese dove i prodotti sono utilizzati. In particolare l’impianto elettrico a cui appartiene la linea che alimenta il dispositivo
deve rispettare la norma CEI 68-4 attualmente in vigore. Predetta linea deve essere facilmente sezionabile e opportunamente
protetta dalle sovracorrenti, dai contatti diretti e indiretti.
 Un dispositivo di sezionamento facilmente accessibile deve essere incorporato nell’impianto elettrico eseguito a regola d’arte.
 L’installazione e la manutenzione deve essere effettuata da personale qualificato.
 Non eseguire lavori sotto tensione. Togliere l’alimentazione prima dell’installazione e/o della manutenzione.
 Il dispositivo non è progettato per impiego in installazioni all’esterno.
 Sovraccarichi, archi elettrici e cortocircuiti possono danneggiare irreparabilmente l’alimentatore.
 Prima dell’installazione eseguire un’attenta verifica del circuito eliminando le eventuali cause di pericolo.
 Lasciare uno spazio libero intorno al dispositivo per favorire il corretto ricircolo d'aria.
 Non posizionare vicino a fonti di calore o alla luce diretta del sole.
 Installare in luoghi asciutti e puliti. Evitare il contatto delle superfici con liquidi, detergenti e olii.
 Non installare in zone dove possa essere soggetto a vibrazioni.
 L'alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente.
 Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (almeno 30%).
 Utilizzare in ambienti con umidità inferiore al 85%. Installare dispositivi adeguati quando possibile.
 Tenere lontano della portata dei bambini, dalle persone non correttamente informate o non autosufficienti.
 Non mettere in funzione né installare se una o più parti appaiono danneggiate.

Alpha Elettronica S.r.l.
Manuale serie JO-CONTR-020
Imported by Alpha Elettronica S.r.l., Strada Antolini 2/A, 43044 Collecchio (PR) - Made in China Rev. 1 | Pag. 2

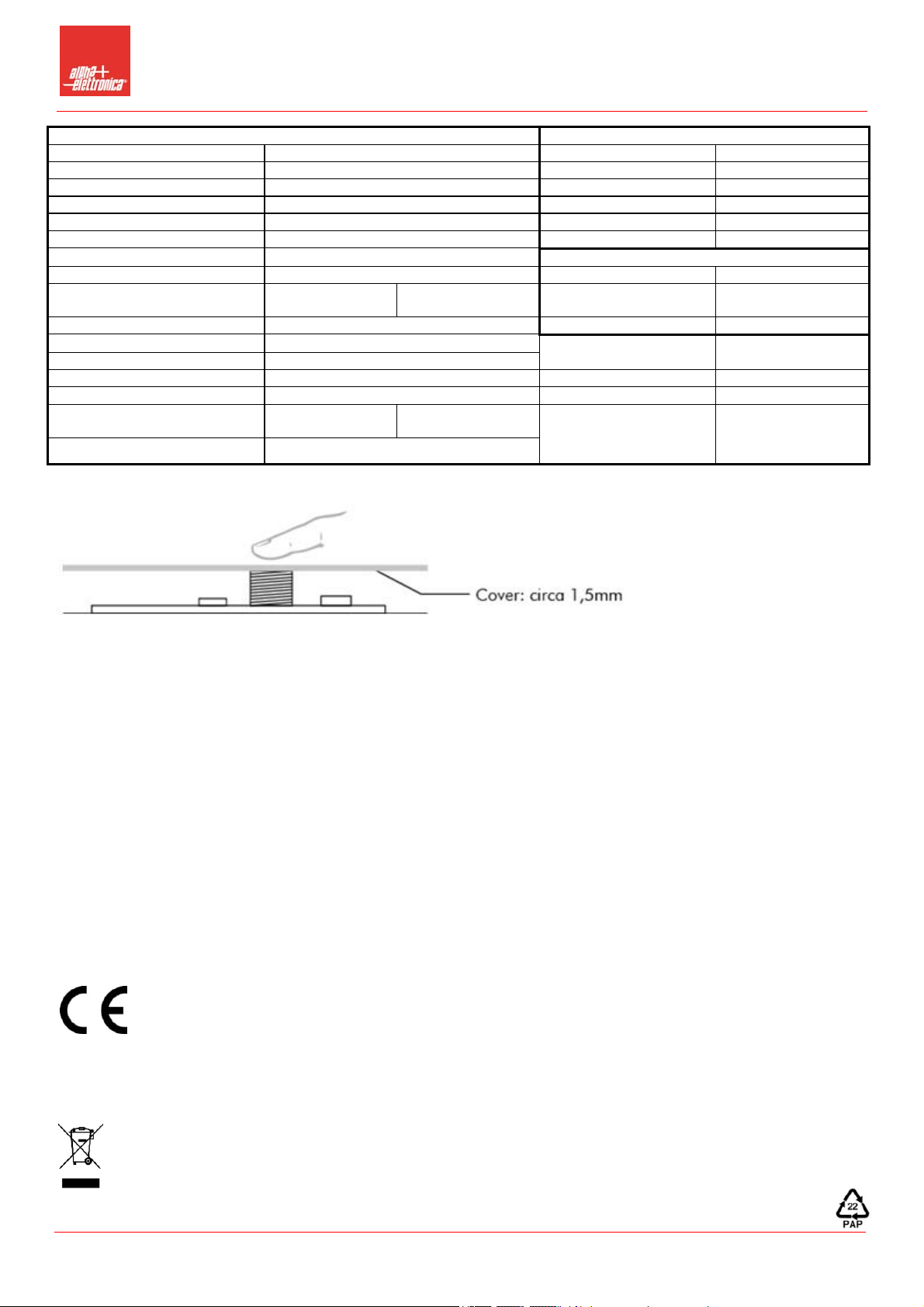

Caratteristiche tecniche Caratteristiche strisce LED funzionanti
Tensione d'ingresso 12/24V Tipologia Flessibile
Tensione d'uscita come ingresso Colore luce Luce monocolore
Corrente 3,5 A (max) Distanza Pad saldatura 1.8~10.0 mm
Potenza 12V: 42W (max); 24V: 84W (max) Spessore PCB 0.2 ~0.35 mm
Tipo PCB Flessibile Larghezza PCB 5~10mm
Materiale Rame Densità Senza limiti
Spessore rame 3 OZ Caratteristiche cavi funzionanti
No. Pad saldatura 2 Diametro dei cavi 24 ~16 AWG
Dimensione
Pad saldatura
3*2.5mm
JO-CONTR-020/8
4*2.5mm
JO-CONTR-020/10 Sezione trasversale 0.22 ~1.32 mm²
Controllo Rilevamento del tocco Tipo di filo Multi filamento
Indicatore Led Sì di colore blu Utilizzo Interno
No. Canali 1
Gamma luminosità dimmerabile 5%~100% Grado Protezione IP20
Frequenza PWM 20KHz Temperatura operativa -10 ~ 45℃
Dimensioni (LxW) 8x40mm
JO-CONTR-020/8
10x40mm
JO-CONTR-020/10 Certificazioni CE, RoHS
Dimensioni H 5~10mm (molla a compressione)
Funzionamento
 Inserire il dimmer nel profilo di alluminio, accertarsi che l’alimentatore sia spento;
 In caso di installazione in luoghi umidi assicurarsi che il profilo sia ben isolato, in caso contrario potrebbero presentarsi problemi
sulla sensibilità del sensore;
 Prestare attenzione al collegamento, l’inversione di polarità reca danni irreparabili al prodotto;
 Rispettare i collegamenti indicati sull’etichettatura. L’esempio riportato in figura è puramente indicativo.
 Sebbene la corrente massima del PCB sia 3,5 A, la corrente di lavoro effettiva è limitata dal diametro del filo e dallo spessore
del circuito stampato con cui lavora
Termini e condizioni
Limitazione di responsabilità
Alpha Elettronica S.r.l. si riserva la possibilità, nel rispetto delle norme in vigore, di apportare modifiche tecniche e dimensionali per
migliorare le caratteristiche e le prestazioni del prodotto senza preavviso.
Garanzia
Apparecchio garantito 24 mesi da qualsiasi difetto dovuto ai materiali o di fabbricazione. Ogni garanzia decade in caso di uso improprio,
scorretto o negligente del dispositivo o di manomissioni di ogni genere. Il prodotto guasto deve essere reso al rivenditore per l'intervento di
riparazione. La garanzia è valida solo se l'apparecchio è accompagnato da scontrino fiscale o da fattura.
Conformità del prodotto - Marcatura CE
Questo prodotto è contrassegnato dal marchio CE in conformità con le disposizioni delle direttive:
Direttiva 2014/30/UE per la Compatibilità Elettromagnetica.
Direttiva 2014/35/UE per la Sicurezza Elettrica.
Direttiva 2011/65/EU, 2015/863/EU relativa alla restrizione sull’uso di sostanze pericolose nei dispositivi elettronici (RoHS).
Direttiva 2012/19/EE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).
Per ulteriori informazioni visitare il sito web www.alphaelettronica.com. E’ fatto divieto all’utente di eseguire variazioni o apportare
modifiche di qualsiasi tipo al dispositivo. Variazioni o modifiche annulleranno la Conformità del prodotto in relazione alle norme di cui
sopra.
Smaltimento
II simbolo del cestino barrato, in accordo alla Direttiva 2012/19/EU (D.lgs 49/2014 EN62321:2009) e Legge Europea 2018 -
Legge 3 maggio 2019, n. 37, riportato sull’apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere
trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature
elettriche ed elettroniche. Per informazioni sui punti di raccolta delle apparecchiature da rottamare, contattare il proprio Comune
di residenza o i servizi di smaltimento locali.
Premere velocemente per accendere/spegnere.
Tenere premuto per aumentare/diminuire l’intensità.

Alpha Elettronica S.r.l.
Manual JO-CONTR-020
Imported by Alpha Elettronica S.r.l., Strada Antolini 2/A, 43044 Collecchio (PR) - Made in China Rev. 1 | Pag. 1
Dimmable Touch Switch Module
Trimmable
JO-CONTR-020/8 12~24Vdc | 3.5A | 8*40mm
JO-CONTR-020/10 12~24Vdc | 3.5A | 10*40mm
Important
Read this installation guide carefully before using the product. This manual provides basic information on safe use, installation
instructions and correct operation of the device. The device described in this manual is intended only for the use for which it was
expressly designed: lighting applications with power supplies and LED strips suitable for civil/residential/commercial applications in
indoor environments. Any other use is to be considered as improper and dangerous use. Keep this instruction sheet.
Package Contents
 1 x Mini dimmer | 1 x User Manual
Security warnings during installation
 To avoid personal injury and damage to the instrument caused by electric shock, users must pay attention to the following
safety tips.
 The installation must be carried out in compliance with the provisions regarding the installation of electrical equipment in force in
the country where the products are used. In particular, the electrical system to which the line that feeds the device belongs must
comply with the CEI 68-4 standard currently in force. This line must be easily disconnectable and adequately protected against
overcurrents, direct and indirect contacts.
 An easily accessible isolating device must be incorporated into the electrical system, which is carried out in a workmanlike
manner.
 Installation and maintenance must be performed by qualified personnel.
 Do not carry out live work. Remove power before installation and/or maintenance.
 The device is not designed for use in outdoor installations.
 Overloads, electric arcs and short circuits can irreparably damage the power supply.
 Before installation, carefully check the circuit, eliminating any cause of danger.
 Leave a free space around the device to favor the correct air circulation.
 Do not place near heat sources or direct sunlight.
 Install in dry and clean places. Avoid contact of surfaces with liquids, detergents and oils.
 Do not install in areas subject to vibrations.
 The power supply must be chosen according to the type of LED load used for voltage and current.
 Use a power supply with a higher rated power than the LED load to be powered (at least 30%).
 Use in environments with humidity lower than 85%. Install appropriate devices whenever possible.
 Keep out of the reach of children, people who are not correctly informed or who are not self-sufficient.
 Do not operate or install if any part or parts appear damaged.

Alpha Elettronica S.r.l.
Manual JO-CONTR-020
Imported by Alpha Elettronica S.r.l., Strada Antolini 2/A, 43044 Collecchio (PR) - Made in China Rev. 1 | Pag. 2
Technical features Workable LED Strip
Input voltage 12/24V Typology Flexible
Output voltage as an input Light color mono color light
Current 3,5 A (max) Solder Pad Distance 1.8~10.0 mm
Power 12V: 42W (max); 24V: 84W (max) PCB thickness 0.2 ~0.35 mm
PCB type Flexible PCB width 5~10mm
Material Copper Density Without limits
Copper thickness 3 OZ Workable Cable
No. Solder pad 2 Wire Gauge 24 ~16 AWG
Dimension
Soldering pad
3*2.5mm
JO-CONTR-020/8
4*2.5mm
JO-CONTR-020/10 Cross Section 0.22 ~1.32 mm²
Control Touch sensing Wire Type Multi Stranded
No. Channels 1 Use Internal
Led indicator Yes, blue color
Dimmable brightness range 5%~100% Protection IP20
PWM frequency 20KHz Operating temperature -10 ~ 45℃
Dimensions (LxW) 8x40mm
JO-CONTR-020/8
10x40mm
JO-CONTR-020/10 Certifications CE, RoHS
Dimension H 5~10mm (compression spring)
Operation
 Insert the dimmer in the aluminum profile, make sure that the power supply is off;
 In case of installation in damp places, make sure that the profile is well insulated, otherwise there could be problems with the
sensitivity of the sensor;
 Pay attention to the connection, polarity inversion causes irreparable damage to the product;
 Respect the connections indicated on the labeling. The example shown in the figure is purely indicative.
 Although the maximum PCB current is 3.5A, the actual working current is limited by the diameter of the wire and the thickness
of the PCB it works with
Terms and conditions
Disclaimer
Alpha Elettronica S.r.l. reserves the right to make technical/dimensional changes to improve the features and the performance of
the product without prior note.
Warranty
This device is covered by a 24 months warranty from the purchase date in case of any defect on the materials or during the
production. The warranty is not valid in case of improper use or misuse or alteration of any kind. The product must be returned to
the retailer in order to arrange the repair. The warranty is valid only in case the damaged product is sent back with the invoice or
receipt.
Product conformity - CE compliance
This equipment carries the CE mark and complies with the following Directives:
Directive 2014/35/EU for Electrical Safety Directive 2014/30/EU for Electromagnetic Compatibility. Directive
2011/65/EU, 2015/863/EU on the restriction of the use of hazardous substances in electronic devices (RoHS).
Directive 2012/19/EE on waste electrical and electronic equipment (WEEE). For more information visit the website
www.alphaelettronica.com. The user is prohibited from making changes or modifications of any kind to the device. Variations or
modifications will cancel the conformity of the product in relation to the above standards
.
Instructions for the disposal
According to the Directive 2012/19/EU (D.lgs 49/2014 EN62321:2009) and European law 2018 - law n. 37, 3 may 2019,
the mark of the crossed bin on the product indicates that at the end of its life this product must be handled separately from
household waste. It must be disposed of in a responsible manner to a collection point in order to enter the recycling
process. For any information about the collecting points please contact the local authority or the local recycling areas.
Press to turn on/off.
Press and hold to increase/decrease intensity.
