Alphacool Eisstation 80 DC-LT-Reservoir User manual

EISSTATION 80 DC-LT-RESERVOIR

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
3
V. 1.002-05.2019
DEUTSCH.............................................................................................................................................4
SICHERHEITSHINWEISE...................................................................................................................................................... 4
MONTAGEMATERIAL.......................................................................................................................................................... 5
TECHNISCHE DETAILS........................................................................................................................................................ 6
MONTAGE............................................................................................................................................................................... 8
PUMPENMONTAGE .................................................................................................................................................................................. 8
PUMPE ANSCHLIEßEN............................................................................................................................................................................ 10
MONTAGE IM GEHÄUSE....................................................................................................................................................................... 11
VERSCHLAUCHEN UND INBETRIEBNAHME ............................................................................................................ 13
BEHÄLTER AUSTAUSCHEN............................................................................................................................................. 14
ENGLISH.............................................................................................................................................16
SAFETY INSTRUCTIONS................................................................................................................................................... 16
MOUNTING MATERIAL .................................................................................................................................................... 17
TECHNICAL DETAILS........................................................................................................................................................ 18
INSTALLATION.................................................................................................................................................................... 20
INSTALLATION OF THE PUMP............................................................................................................................................................ 20
CONNECTING PUMP............................................................................................................................................................................. 22
MOUNTING IN CASE ............................................................................................................................................................................. 23
TUBING AND COMMISSIONING.................................................................................................................................. 25
REPLACE RESERVOIR......................................................................................................................................................... 26
FRANÇAIS..........................................................................................................................................27
INSTRUCTIONS DE SECURITE....................................................................................................................................... 27
CONTENU DE L’EMBALLAGE......................................................................................................................................... 28
FICHE TECHNIQUE ............................................................................................................................................................ 29
MONTAGE............................................................................................................................................................................. 31
MONTAGE DE LA POMPE..................................................................................................................................................................... 31
CONNEXION DE LA POMPE ............................................................................................................................................................... 33
FIXATION EN BOITIER .......................................................................................................................................................................... 34
CONNEXION DES TUYAUX ET MISE EN SERVICE................................................................................................. 36
REPLACE RESERVOIR......................................................................................................................................................... 37

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
4
DEUTSCH
SICHERHEITSHINWEISE
LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE MIT DER INSTALLATION BEGINNEN.
Nicht geeignet für Kinder unter 6 Jahren (enthält verschluckbare Kleinteile).
• Betreiben Sie keine Kühlkomponenten ohne sicher zu stellen, dass Kühlmittel durch das Kühlsystem fließt. Nicht mit Kühlmittel betriebene Kühler
können sehr heiß werden. Es besteht Verbrennungsgefahr.
• Nicht mit Kühlmittel durchströmte Kühler können die Hardware des Computers zerstören. Vergewissern Sie sich immer, dass die Pumpe beim
Einschalten der Hardware ihre Funktion aufnimmt.
• Bitte beachten Sie, dass zum Anziehen der Anschlüsse keine Werkzeuge wie Schraubenschlüssel, Zangen oder ähnliches verwendet werden
dürfen! Alle Produkte aus Kunststoff oder Gewindeanschlüsse aus Metall, die mit Kunststoffteilen verbunden sind, werden mit Werkzeug schnell
überlastet! Hierdurch entstandene Risse oder andere Beschädigungen sowie Schaden durch austretende Kühlflüssigkeit fallen nicht in die
Gewährleistung!
• Verwenden Sie nur Anschlüsse mit einem Dichtring! Durch den Dichtring reicht ein festes Anziehen mit der Hand völlig aus! In Ausnahmefällen
werden Sie in der Anleitung eindeutig auf die Verwendung von Werkzeug hingewiesen!
• Falls noch nicht erfolgt, überzeugen Sie sich bitte von der Funktion Ihrer Hardware, sowie des Kühlsystems (Dichtheit, Pumpenfunktion und
Lüfter). Sie minimieren so den Aufwand bei der Suche möglicher Fehlerquellen. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die
Garantie des Herstellers der elektronischen Bauteile und Komponenten. Die Montage des Kühlsystems erfolgt auf eigenes Risiko.
• Die Schrauben sollten nicht zu fest angezogen werden. Wenn Sie die Schrauben übermäßig fest angezogen haben, können sich die Haltebolzen
lösen und es ist keine gleichmäßige Auflage des Kühlers mehr gewährleistet.
• Bei Anschlüssen mit 8 mm Gewindelänge kann es zu Durchflussminimierung kommen.
• Wir empfehlen einen Dichtigkeitstest vor Montage / Einbau des Kühlers. Der Wasserdruck im Kreislauf der Wasserkühlung darf maximal 0,8 Bar
sein.
• Falls nicht erfolgt, überzeugen Sie sich, dass der Kühler alle zu kühlenden Bauteile mit Wärmeleitpaste und / oder Wärmeleitpads berührt.
• Verwenden Sie ausschließlich destilliertes Wasser oder ALPHACOOL CAPE KELVIN CATCHER in Ihrem Kühlkreislauf. Entstandene Schäden
durch ungeeignete Kühlflüssigkeit fallen nicht in die Gewährleistung!
Bestimmungsgemäßer Betrieb
Die ALPHACOOL INTERNATIONAL GMBH-Kühlkomponenten sind für die Kühlung von Computerbauteilen von ALPHACOOL zugelassen. Bei
artfremder Nutzung erlischt die Gewährleistung.
Gewährleistung
1. Angaben, Zeichnungen, Abbildungen, technische Daten, Gewichts-, Maß- und Leistungsbeschreibungen die in Prospekten, Katalogen,
Rundschreiben, Anzeigen oder Preislisten enthalten sind, haben rein informativen Charakter. Wir übernehmen keine Gewähr für die Richtigkeit
dieser Angaben. Hinsichtlich der Art und des Umfangs der Lieferung sind allein die in Bestellung und Auftragsbestätigung enthaltenen Angaben
ausschlaggebend.
2. Soweit ein gewährleistungspflichtiger Mangel vorliegt, sind Sie im Rahmen der gesetzlichen Bestimmungen berechtigt, Nacherfüllung zu
verlangen, vom Vertrag zurückzutreten oder den Kaufpreis zu mindern. Die Verjährungsfrist von Gewährleistungsansprüchen für die gelieferte
Ware beträgt zwei Jahre ab Erhalt der Ware, falls Sie Verbraucher (§ 13 BGB) sind. Sind Sie Unternehmer (§ 14 BGB), so gilt die Maßgabe, dass
die Verjährungsfrist nur ein Jahr beträgt.
3. Der Gewährleistungsanspruch gilt nur im Zusammenhang mit der Originalrechnung, dem Kassenbeleg oder einer Bestätigung von
ALPHACOOL INTERNATIONAL GMBH über den Gewährleistungsanspruch.
4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu
ersetzen. Das jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über.
5. Alle Gewährleistungsansprüche werden von ALPHACOOL INTERNATIONAL GMBH oder durch beauftragte Fachhändler durchgeführt. Wird
die Reparatur von einer nicht autorisierten oder beauftragten Person durchgeführt, übernimmt ALPHACOOL INTERNATIONAL GMBH weder
Kosten noch Haftung, es sein denn, die Reparatur ist vorher mit ALPHACOOL INTERNATIONAL GMBH abgestimmt worden.
6. Alle Kosten, die aus einer etwaigen Umrüstung der Produkte entstehen, werden von ALPHACOOL INTERNATIONAL GMBH nicht
übernommen.
7. Die Gewährleistung von ALPHACOOL INTERNATIONAL GMBH schließen die folgenden Punkte nicht ein:
7.1. Regelmäßige Kontrollen, Wartung und Reparatur oder der Ersatz von Verschleißteilen
7.2. Falsche Bedienungen oder Defekte durch fehlerhafte Installation.
7.3. Schäden, verursacht durch Sturm, Wasser, Feuer, Überspannung, höhere Gewalt oder Krieg, fehlerhaftem Anschluss an das
Netz, unzureichende oder fehlerhafte Belüftung oder andere Gründe, auf die ALPHACOOL INTERNATIONAL GMBH keinen Einfluss
hat.
7.4. Schäden, die durch den Transport oder unsachgemäße Verpackung entstehen.
8. Die in dem jeweiligen Land geltenden Rechte des Verbrauchers, z.B. Forderungen gegenüber dem Verkäufer, wie im Kaufvertrag niedergelegt,
werden von dieser Gewährleistungserklärung nicht berührt. ALPHACOOL INTERNATIONAL GMBH, ihre Niederlassungen und Distributoren,
haften nicht für direkte oder indirekte Schäden oder Verluste, soweit nicht zwingende gesetzliche Bestimmungen dem entgegenstehen.
9. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Gewährleistung des Herstellers der elektronischen Bauteile und Komponenten.
Die Montage des Kühlers erfolgt auf eigenes Risiko.
Wenden Sie sich an ein autorisiertes Entsorgungsunternehmen
in Ihrem Land. Eine Entsorgung mit dem Hausmüll (unsortierter
Müll) oder ähnliche Einrichtungen für die Sammlung kommunaler
Abfälle sind nicht zulässig.

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
5
MONTAGEMATERIAL
EISSTATION 80 DC-LT-Reservoir (Art. Nr. : 15371)
1x
Ausgleichsbehälter
2x
M3x8 Schrauben
2x
Standfüße
1x
Verschlussschraube G1/4‘‘
1x
Verschlussschraube G1‘‘
1x
Verschlussschrauben-Tool
1x
Klettmatte
2x
M3x5 Schrauben
1x
Sechskantschlüssel
4x
M4 Muttern
8x
M4x6 Schrauben
4x
Vibrationsdämpfer

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
6

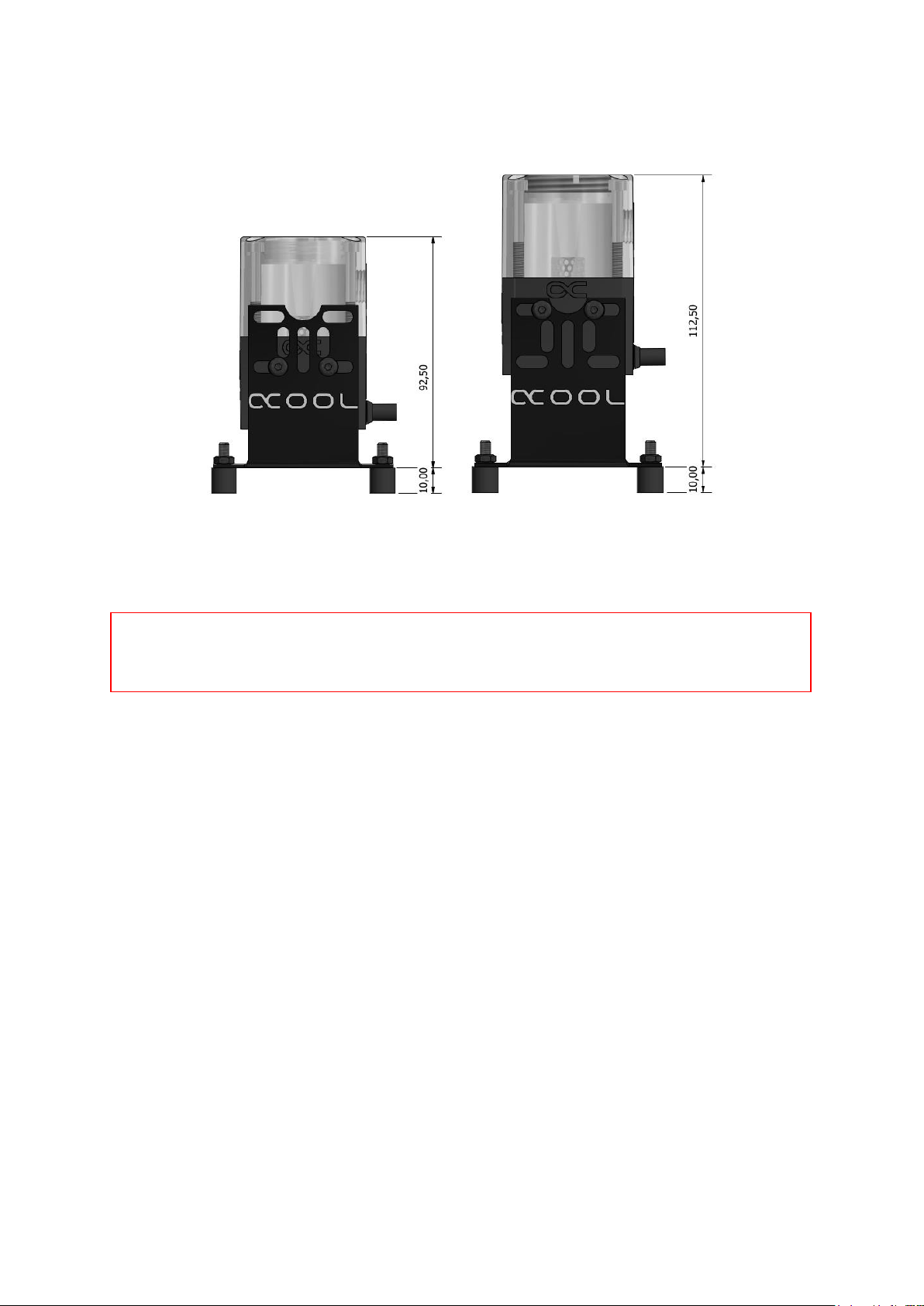

TECHNISCHE DETAILS
[Maße in mm]
Ohne Standfüße:

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
7
Mit Standfüßen:
Maximales Wasservolumen: ca. 36 ml
Pumpenkompatibilität:
Die Eisstation 80 DC-LT ist mit allen DC-LT Pumpen kompatibel!

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
8
O-Ring
MONTAGE
PUMPENMONTAGE
Nehmen Sie zuerst den unteren Deckel ab:
Verschrauben Sie nun Ihre Pumpe mit einem O-Ring unten am Ausgleichsbehälter:
M3x8 Schrauben
DC-LT Pumpe
M3x5 Schrauben

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
9

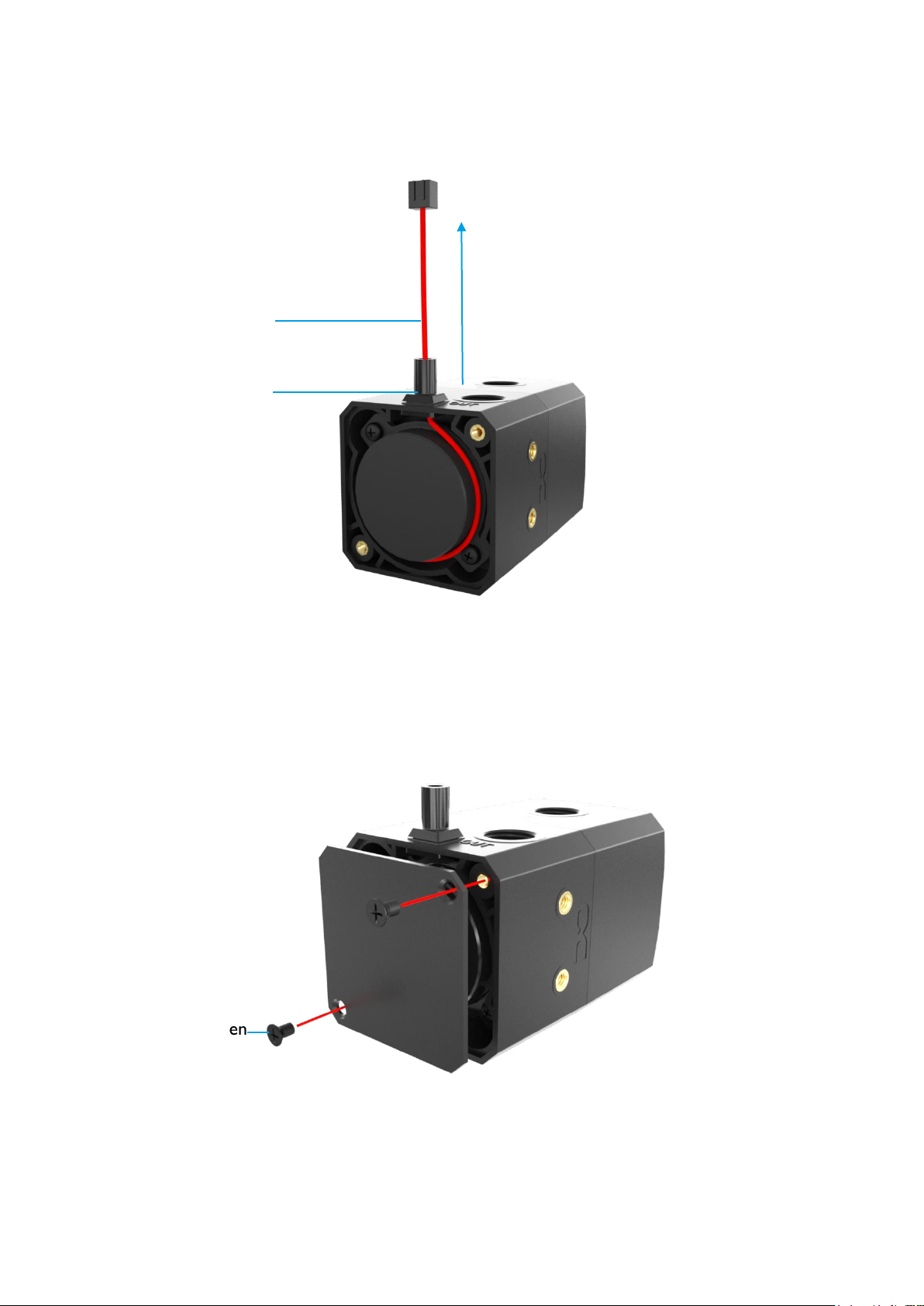

M3x5 Schrauben
Pumpenkabel
Gummiknickschutz
Führen Sie anschließend das Pumpenkabel mit dem Gummiknickschutz durch die Öffnung am
Pumpengehäuse:
Schrauben Sie jetzt den unteren Deckel wieder an:

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
10

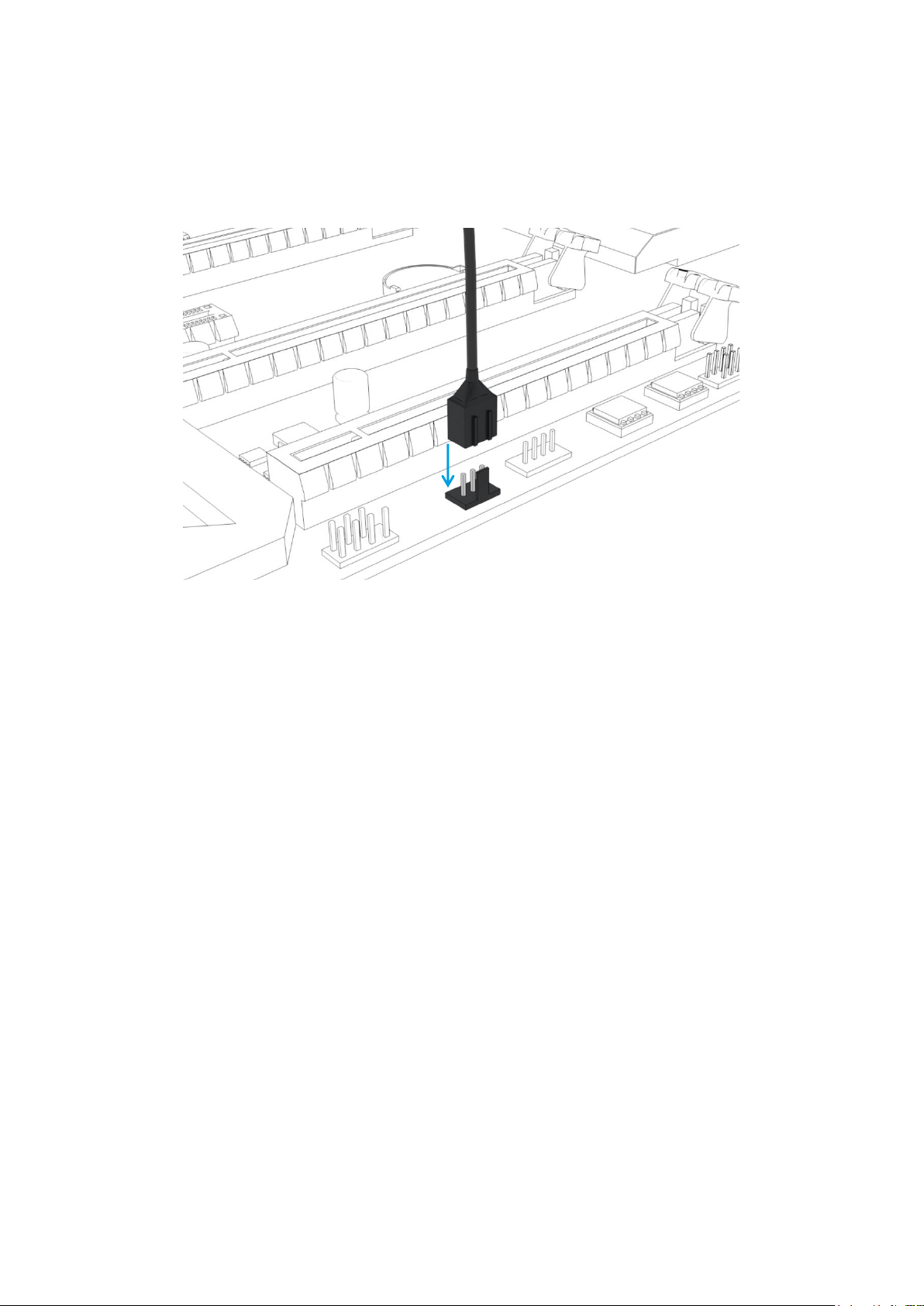

PUMPE ANSCHLIEßEN
Die DC-LT Pumpe wird über einen 3-Pin Anschluss mit Strom versorgt. Stecken Sie den
Anschluss auf Ihr Mainboard auf:
Einige Mainboards verfügen über spezielle Steckplätze für Pumpen. Sollte Ihr Mainboard
lediglich Steckplätze für Lüfter bieten, achten Sie bitte darauf, die maximale Gesamtleistung
von 10 W nicht zu überschreiten.

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
11
Oberer Teil der
Klettmatte
Unterer Teil der
Klettmatte
M4x6 Schrauben

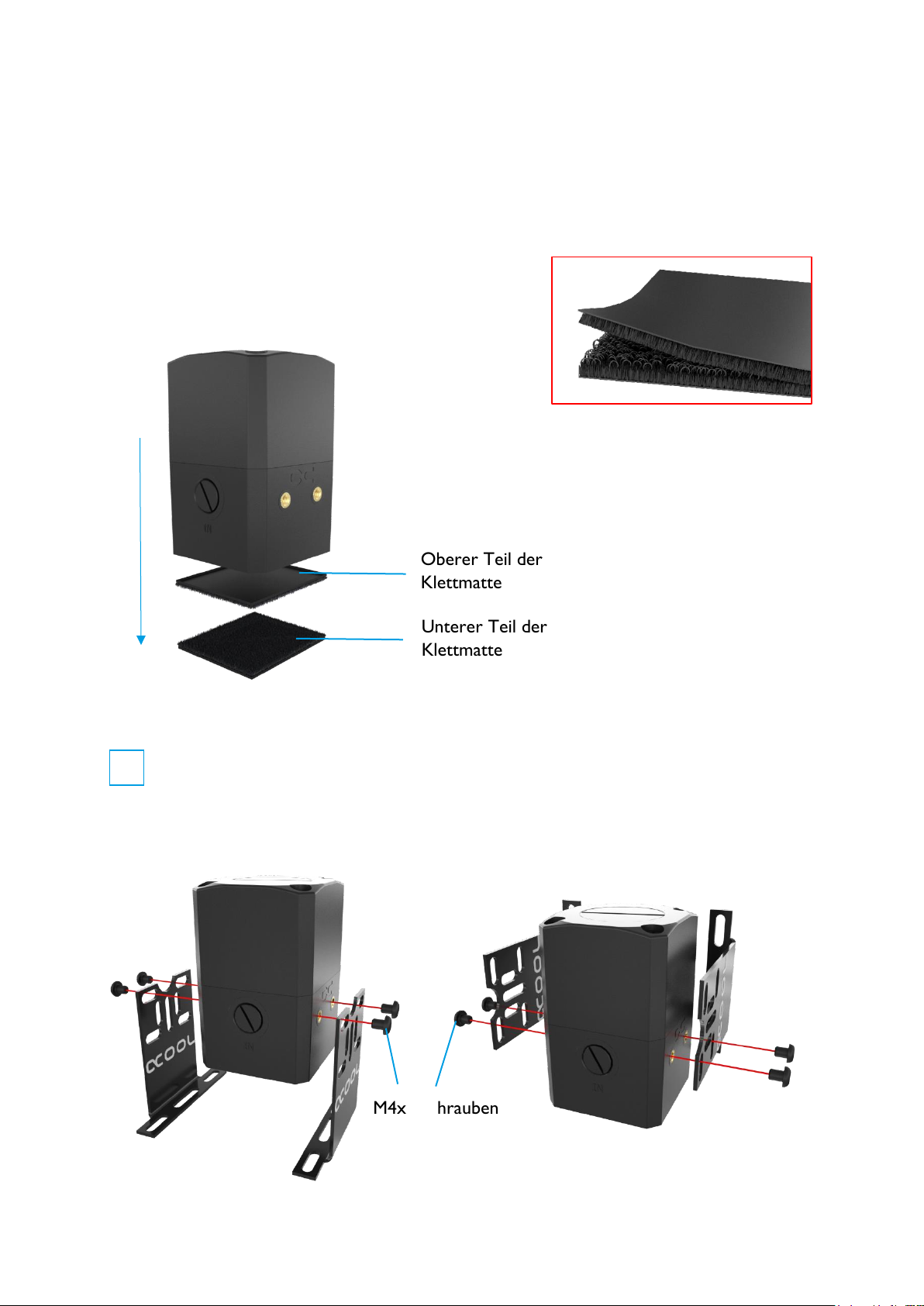

MONTAGE IM GEHÄUSE
Es besteht die Möglichkeit, den Ausgleichsbehälter mit einer Klettmatte oder mithilfe von
Standfüßen am Gehäuse zu befestigen.
1. Montage mit Klettmatte
Befestigen Sie die obere Klettmatte am Deckel und die
untere Klettmatte am Gehäuse:
2. Montage mit Standfüßen und Dämpfern
Es gibt zwei Möglichkeiten, die Standfüße zu befestigen:
1
oder

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
12

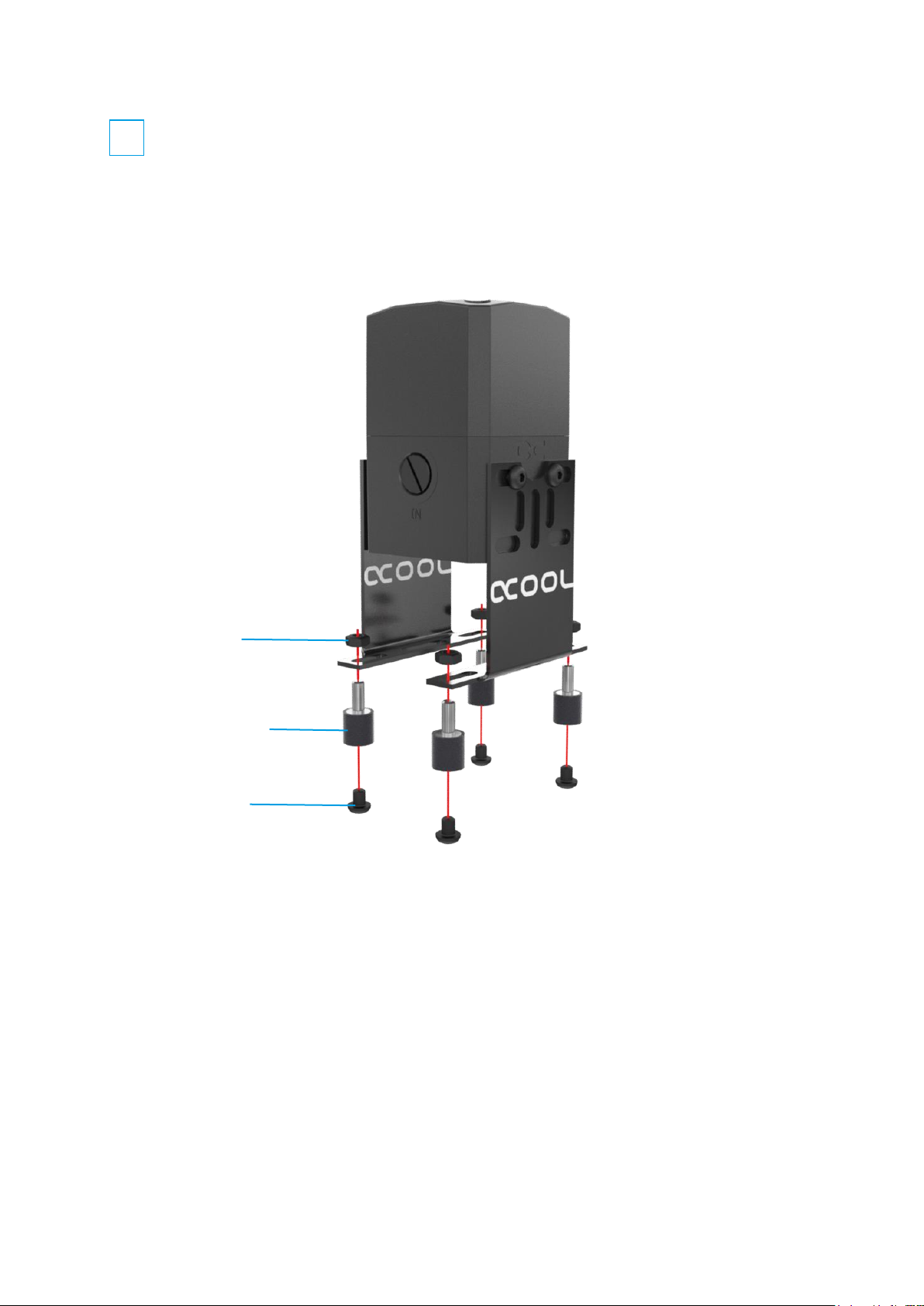

M4 Muttern
Vibrationsdämpfer
M4x6 Schrauben
Montieren Sie zuerst die Vibrationsdämpfer mit den Muttern an den Standfüßen.
Anschließend können Sie den Ausgleichsbehälter mithilfe der M4x6 Schrauben am Gehäuse
montieren:
Wir empfehlen für die Montage im Gehäuse immer die Vibrationsdämpfer zu nutzen.
2

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
13
VERSCHLAUCHEN UND INBETRIEBNAHME
•Schließen Sie die Schläuche an die durch IN und OUT gekennzeichneten
Gewindeeingänge an
•Der Einlass am Pumpengehäuse muss verschlossen sein:
•Befüllen Sie nun den Ausgleichsbehälter mithilfe eines Trichters durch den oberen Fillport:
Nutzen Sie das
Verschlussschrauben-
Tool.
Wir empfehlen ausschließlich klare
Kühlflüssigkeiten aus unserer eigenen
Produktion (CKC oder Eiswasser
Crystal –kein UV!) oder reines
destilliertes bzw. Osmose-gefiltertes
Wasser.
Nach der ersten Inbetriebnahme der
Pumpe sinkt der Wasserspiegel. Daher
sollte im Betrieb Flüssigkeit nachgefüllt
werden.

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
14

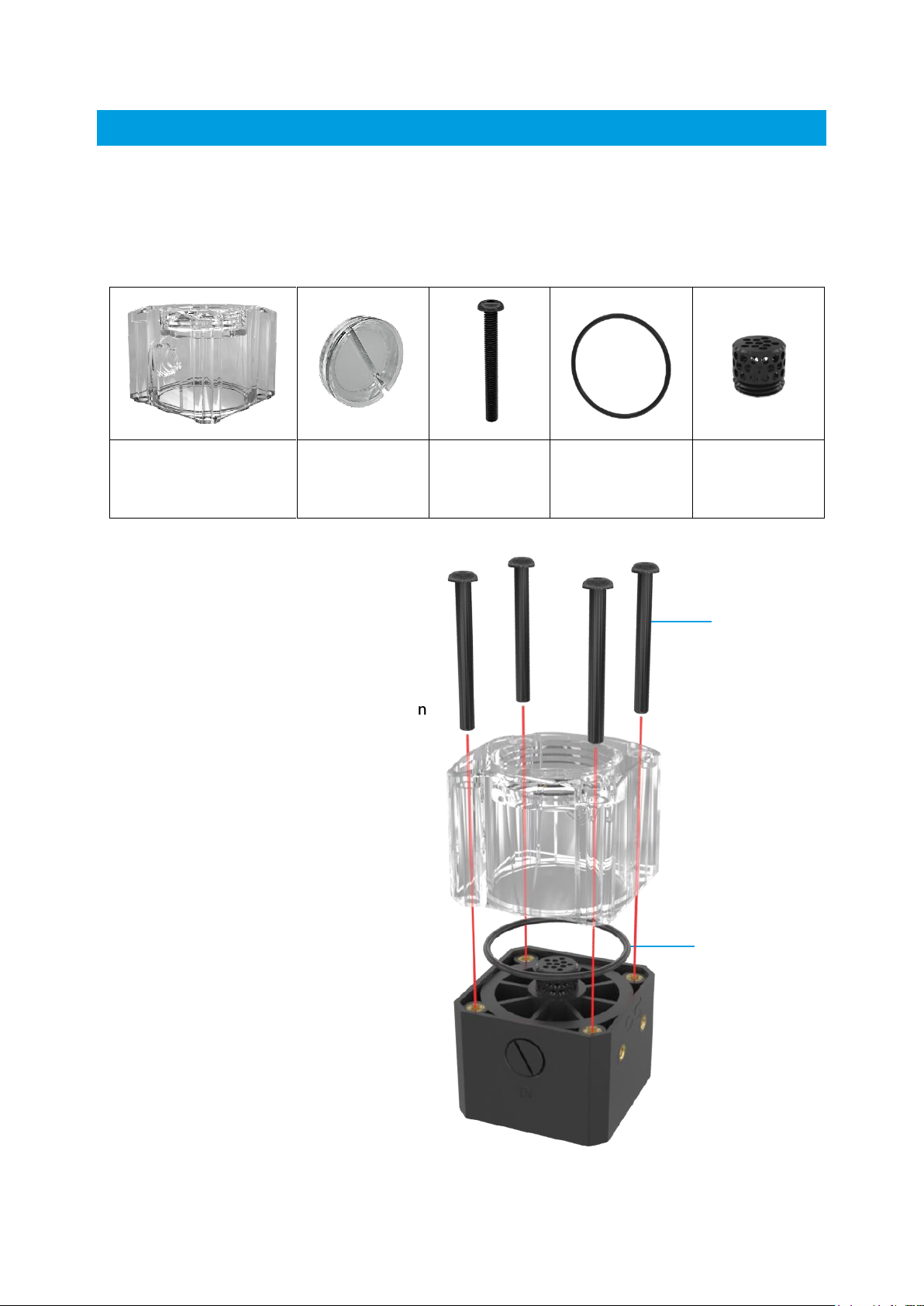

BEHÄLTER AUSTAUSCHEN
Alphacool bietet für den „Eisstation 80 DC-LT“ Ausgleichsbehälter auch einen transparenten
Aufsatz an.
Lieferumfang des separat erhältlichen Ausgleichsbehälters:
EISSTATION 80 DC-LT CLEAR TOP (Art. Nr. : 15374)
1x
Ausgleichsbehälter
1x
Verschluss-
schraube G1“
4x
M4x40
Schrauben
1x
O-Ring
1x
Bubble Down
Sieb
Entfernen Sie den alten Aufsatz,
durch herausdrehen der 4 M4x40
Schrauben.
Anschließend montieren Sie den
transparenten Behälter nach dem gleichen
Prinzip:
M4x40 Schrauben
O-Ring

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
15

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
16
ENGLISH
SAFETY INSTRUCTIONS
READ THE SAFETY INSTRUCTIONS BEFORE STARTING THE INSTALLATION.
• Not suitable for children under 6 years. (contains small parts which could be swallowed).
• Do not run any cooling components without ensuring that cooling liquid is flowing through the cooling system. Coolers operated without coolant
can become very hot. Caution: Burn Hazard!
• Coolers that have no coolant flowing through them can destroy the computer hardware. When switching on the hardware, always make sure that
the pump is working.
• Please note when tightening the connectors or fittings, no tools such as screwdrivers, pliers, or wrenches should be used. All plastic products or
metal threaded connections, which are linked with plastic parts, are easily over-loaded with tools. Cracking or other damages incurred in this way,
as well as damage from leaking coolant, are not covered under the warranty!
• Use only connectors with a sealing o-ring. When using a sealing ring a firm tightening with the hand is enough. Your instruction manual will
clearly refer to the use of tools in exceptional cases.
• If you have not done so yet, please check your hardware and cooling system (tightness, pump function and fans). This will minimize time spent
searching for possible problems. ALPHACOOL INTERNATIONAL GMBH accepts no liability on the warranty of the manufacturer of the electronic
components. The assembly of the cooling system takes place at your own risk.
• The screws should not be tightened too firmly. If you tighten the screws excessively, the knurled nuts can loosen and the c ooler´s uniform
pressure is no longer guaranteed.
• Fasten the connections of your choice to the cooler. Do not use tools such as wrenches for fastening the connections. Connectors with 8mm long
threads may stop the flow.
• We recommend a tightness test before assembling/installing the cooler. The water pressure in the water cooling loop can be at a maximum of
0.8 bar. DO NOT use tools on the connectors.
• Ensure that the cooler is touching all components to be cooled through thermal grease and thermal pads.
• Only use distilled water or ALPHACOOL CAPE KELVIN CATCHER in your cooling circuit. Damage caused by unsuitable coolant is not covered
by the warranty!
Specified normal operation
All ALPHACOOL INTERNATIONAL GMBH cooling components are constructed and licensed for ALPHACOOL INTERNATIONAL GMBH
computer construction parts. The warranty expires in case of misuse.
Warranty
1. Data, designs, illustrations, technical data, weight, measurement and specifications, contained in folders, catalogues, circulars, announcements
or price lists, have a purely informative character. We do not undertake warranty for the correctness of these data. As to the kind and the range of
delivery, the data contained in the order and confirmation of order alone are decisive.
2. If there is a lack of warrantor, you are entitled, on the basis of the legal regulations to require subsequent delivery, to withdraw from the contract
or reduce the purchase price. If you are a consumer, the limitation period of warranty claims for the supplied commodity amounts to two years
starting from receipt of goods (§ 13 BGB). If you are an entrepreneur, in accordance with legal conditions the limitation period amounts to only one
year (§ 14 BGB).
3. The warranty claim is valid only in combination with the original invoice, the sales slip or an ALPHACOOL confirmation on warranty claim.
4. It is ALPHACOOL INTERNATIONAL GMBHs own discretionary authority to replace or repair the defective product or defective component. The
replaced product or component changes into property of ALPHACOOL INTERNATIONAL GMBH.
5. All warranty claims are accomplished by ALPHACOOL INTERNATIONAL GMBH or its authorized dealers. If the repair is carried out by a non-
authorized or assigned person, ALPHACOOL INTERNATIONAL GMBH does not take over either costs or liability, unless the repair has been
previously agreed upon with ALPHACOOL INTERNATIONAL GMBH.
6. All costs resulting from refitting of the products are not taken over by ALPHACOOL INTERNATIONAL GMBH.
7. ALPHACOOL INTERNATIONAL GMBHs warranty excludes the following points:
7.1. Regular controls maintenance and repair or the replacement of parts subject to regular wear and tear.
7.2. Improper manipulation or defects caused by incorrect installation.
7.3. Damages caused by storm, water, fire, overvoltage, acts of God, war, incorrect connection to the net, insufficient or incorrect
ventilation or other reasons over which ALPHACOOL INTERNATIONAL GMBH has no influence.
7.4. Damages resulting from transportation or improper packaging.
8. Consumer´s rights are valid in the respective country; demands made to the salesman, as explained and laid down in the sales contract, will not
be covered by this warranty. ALPHACOOL INTERNATIONAL GMBH, its Branch Office and Distributors, are not responsible for direct or indirect
damage or losses, as far as the
compelling legal regulations do not oppose it.
9. ALPHACOOL INTERNATIONAL GMBH does not take over the warranty of the manufacturer of the electronic construction units and
components. The assembly of the cooler takes place at your own risk.
Contact an authorized waste management company in your
country. A waste removal with the municipal waste (unsorted
garbage) or similar mechanisms for the collection of local wastes
is not permissible!

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
17
MOUNTING MATERIAL
EISSTATION 80 DC-LT-Reservoir (Art. No. : 15371)
1x
reservoir
2x
M3x8 screws
2x
stand supports
1x
G1/4‘‘ plug
1x
G1‘‘ plug
1x
plug key
1x
Velcro mat
2x
M3x5 screws
1x
hexagon key
4x
M4 nuts
8x
M4x6 screws
4x
decouplers

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
18
TECHNICAL DETAILS
[Dimensions in mm]
Without stand supports:

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
19
With stand supports:
Max. capacity: approx. 36 ml
Pump compatibility:
The Eisstation 80 DC-LT is compatible with all DC-LT pumps!

Eisstation 80 DC-LT-Reservoir Alphacool International GmbH
20
o-ring
INSTALLATION
INSTALLATION OF THE PUMP
First remove the lower cover:
Now screw your pump with an o-ring to the bottom of the reservoir:
M3x8 screws
DC-LT pump
M3x5 screws
