STAS Lignes FTTH
Précisions sur les modalités et spécifications
techniques d’accès aux lignes FTTH
[AIE/ING-STAS01-1.5]

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
2
Suivi des versions
Suivi des versions :
Date
Auteur du document
Version
Motif de la modification
30/08/17
M.MERCIER
1.0
Document original
02/03/18
M.MERCIER
1.1
Ajout Racco sur PBO Aérien
28/05/18
T. SENOVILLE
1.2
Ajout du BRAM
10/10/18
M.MERCIER
1.2
Précision sur le BRAM
22/02/19
M.MERCIER
1.3
Ajout Cas Racco sur PBO avec Fenêtrage Tube
01/03/19
M. MERCIER
1.4
Passage Câble Racco en Bi Fibre sur l’ensemble
des plaques
24/04/19
M.MERCIER / D.THERIAU
1.5
Refonte complète du document
Approbation :
Date
Prénom NOM
Fonction
10/10/18
Mathieu MERCIER
Responsable Ingénierie Passive
24/04/19
Mathieu MERCIER
Responsable Ingénierie Passive
Validation :
Date
Prénom NOM
Fonction
26/04/2019
Chloé JEANNIN
Chargée de Mission Organisation

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
3
Sommaire
1 Préambule .................................................................................6
2 Principes généraux......................................................................7
2.1 Réseaux Boucle Locale Optique Mutualisée .................................................... 7
2.2 Architecture point-à-multipoint...................................................................... 7
3 Éléments constitutifs de la ligne...................................................8
4 Modalités d’accès à la ligne FTTH .................................................9
4.1 Bilan optique de la ligne FTTH SRO/PM - DTIO................................................ 9
4.1.1 Schéma logique du lien SRO/PM - DTIO ........................................... 9
4.1.2 Evaluation de l’affaiblissement du lien sur fibre optique SRO-DTIO .10
4.1.2.1 Evaluation de l’affaiblissement au SRO ............................................. 10
4.1.2.2 Evaluation de l’affaiblissement au PBO ............................................. 12
4.1.2.3 Evaluation de l’affaiblissement au DTIO ............................................ 12
4.1.3 Terminaison au SRO/PM - DTIO ......................................................12
4.2 Descriptif technique du SRO/PM....................................................................13
4.2.1 Définition du SRO/PM.....................................................................13
4.2.2 Conditions d’accès au niveau du SRO/PM........................................13
4.3 Descriptif technique du PBO ......................................................................... 14
4.3.1 Définition du PBO ...........................................................................14
4.3.1.1 Généralités ....................................................................................... 14
4.3.1.2 Dimensionnement du PBO................................................................ 14
4.3.2 Spécificités des ingénieries de PBO .................................................15
4.3.2.1 Composition logique des PBO............................................................15

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
4
4.3.2.2 Identification du PBO ....................................................................... 16
4.3.2.3 Identification du sens Amont / Aval du câble de distribution ...............17
4.3.2.4 Configurations des PBO présentes sur les réseaux opérés par Altitude
Infrastructure............................................................................................... 24
4.3.3 Matériels présents sur les réseaux....................................................59
4.3.3.1 PBO - Boitier Extérieur / Intérieur ou µManchon ................................ 59
4.3.3.2 PBO/PEC-PR Boitier extérieur de desserte ........................................ 62
4.3.4 Kits de raccordement à prévoir par type de PBO............................. 66
4.3.4.1 PBO - Boitier Extérieur / Intérieur ou µManchon ................................ 66
4.3.4.2 PBO/PEC-PR Boitier extérieur de desserte ........................................ 69
4.3.5 Conditions d’accès au PBO .............................................................. 73
4.4 Descriptif technique du câble de branchement...............................................75
4.4.1 Câble indoor (Immeuble).................................................................76
4.4.1.1 Type de fibre :....................................................................................76
4.4.1.2 Nombre de fibre : ..............................................................................76
4.4.2 Câble outdoor (pour ouvrage de génie civil ou aérien) ..................... 77
4.4.2.1 Type de fibre :....................................................................................77
4.4.2.2 Nombre de fibre : ..............................................................................77
4.5 Descriptif technique du DTIO.........................................................................78
4.5.1 Définition du DTIO ..........................................................................78
4.5.2 Condition d’accès au DTIO ..............................................................78
5 Modalités de raccordement du Client final................................... 79
5.1 Généralités ....................................................................................................79
5.1.1 Mode OI ..........................................................................................79
5.1.2 Mode STOC.................................................................................... 80

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
5
5.2 Limites de responsabilité .............................................................................. 81
5.2.1 Mode OI..........................................................................................81
5.2.2 Mode STOC ................................................................................... 82
5.3 Précisions sur la partie raccordement du local ............................................... 83
5.3.1 Généralités......................................................................................83
5.3.2 Type de raccordement rencontrés.................................................. 84
5.3.2.1 Cas du PBO en immeuble .................................................................. 84
5.3.2.2 Cas du PBO à l’extérieur de l’immeuble ............................................. 85
5.4 BRAM............................................................................................................87
6 Description du système de repérage...........................................88
6.1 Repérage des immeubles.............................................................................. 88
6.2 Repérage des locaux dans les immeubles...................................................... 88
6.3 Repérage au Point de Branchement Optique (PBO) ...................................... 88
6.4 Repérage du câble de branchement.............................................................. 89
6.5 Repérage des câbles en passage dans les chambres intermédiaires ............... 90
6.6 Repérage au niveau du DTIO ........................................................................ 90
6.7 Repérage au niveau du SRO/PM.................................................................... 91
7 Réalisation du raccordement ..................................................... 92
7.1 Charte qualité ............................................................................................... 92
7.2 Equipement nécessaire au raccordement ...................................................... 93
Pour la réalisation du raccordement, l’intervenant en charge de cette opération
devra posséder l’équipement suivant (liste non exhaustive) :............................... 93
8 Liste non exhaustive des risques dans le cadre de travaux réseaux
FTTH..........................................................................................94
9 ANNEXE 01 : Notices d’utilisation PBO/BPE................................ 97

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
6
1Préambule
Le présent document définit les modalités d’accès aux lignes FTTH ainsi que les Spécifications
Techniques d'Accès au Service des lignes FTTH et des points techniques en aval des SRO/PM (Sous
Répartiteurs Optiques / Point de Mutualisation).

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
7
2Principes généraux
2.1 Réseaux Boucle Locale Optique Mutualisée
Les réseaux d’Altitude Infrastructure répondent à la définition de la BLOM. Le réseau
d’infrastructures passives permet de raccorder en fibre optique l’ensemble des Locaux Raccordables
(logements et locaux à usage professionnel) d’une zone donnée depuis un nœud de réseau unique, le
nœud de raccordement optique (NRO).
La BLOM s’étend ainsi du NRO jusqu’au dispositif terminal intérieur optique (DTIO) installé dans
chaque logement ou local à usage professionnel de la zone desservie.
2.2 Architecture point-à-multipoint
Les réseaux d’Altitude Infrastructure utilisent une architecture point-à-multipoint, caractérisée par
l’existence d’un unique nœud intermédiaire de brassage, le sous-répartiteur optique / point de
mutualisation (SRO/PM), en aval duquel tout logement ou local à usage professionnel peut être
desservi avec une fibre optique en propre (segment de distribution optique) et en amont duquel le
nombre de fibres optiques ne correspond qu’à une fraction du nombre de locaux desservis (segment
de transport optique).
Le SRO/PM a pour fonction l’établissement des lignes optiques en offrant aux opérateurs
commerciaux l’accès à ces dernières en vue de la fourniture de services de communications
électroniques aux utilisateurs finals.
C’est au niveau du SRO/PM que les opérateurs adressent le marché résidentiel avec des technologies
point-à-multipoint (de type GPON) en installant des coupleurs optiques afin de proposer des accès
FTTH activés depuis le NRO. Dans cette perspective, le SRO n’a pas vocation à héberger des
équipements actifs.

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
8
1Éléments constitutifs de la ligne
Les infrastructures de réseau FTTH suivent les règles d'ingénierie suivantes :
•La zone arrière du sous répartiteur optique (SRO/PM) est dimensionnée pour amener à
minima une fibre par logement ou local à usage professionnel.
•Les locaux adressés sont accessibles via des Points de Branchement Optiques (PBO),
permettant des raccordements jusque 12 locaux, en privilégiant un dimensionnement
correspondant aux préconisations de l’opérateur d’immeuble.
•L’utilisation de PBO de capacité supérieur à 12 raccordements peuvent également être
utilisés pour une adaptation au Génie Civil existant.
•Les PBO peuvent être de type souterrain, aérien ou façade.
•Le raccordement des logements se fait par tirage du câble de branchement du Dispositif de
Terminaison Intérieur optique (DTIO) chez le client final.
•La fibre du câble de branchement est épissurée sur une fibre du câble provenant du SRO/PM
et au DTiO.
•Le connecteur au DTIO est de type SC/APC.

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
9
2Modalités d’accès à la ligne FTTH
2.1 Bilan optique de la ligne FTTH SRO/PM - DTIO

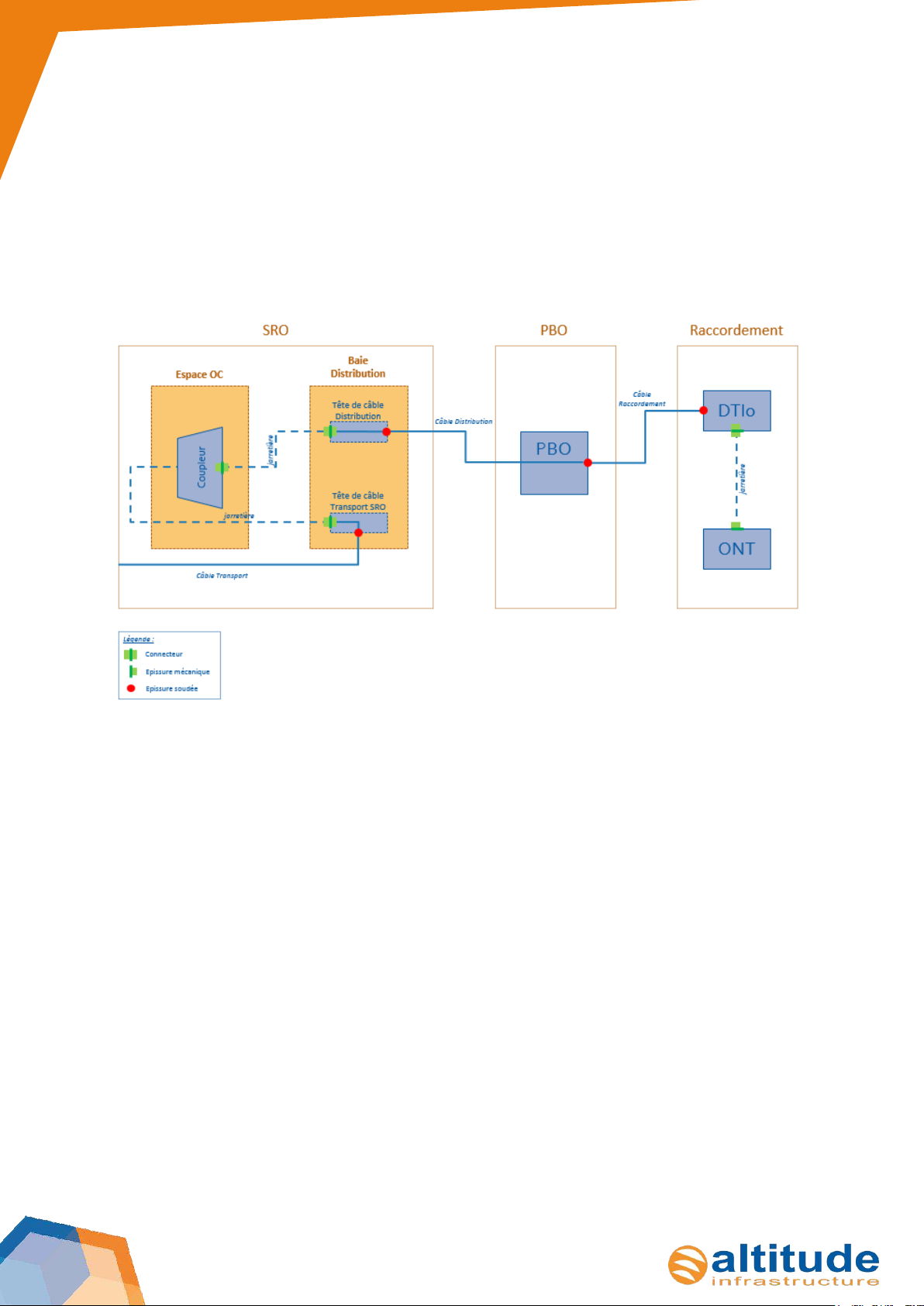

2.1.1 Schéma logique du lien SRO/PM - DTIO
Le schéma logique type de la liaison SRO/PM –DTIO peut être représenté de la manière suivante :

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
10
2.1.2 Evaluation de l’affaiblissement du lien sur fibre
optique SRO-DTIO
En retenant les hypothèses suivantes (identiques à celles indiquées par la MFTHD) :
•Affaiblissement de 0,35 dB par connecteur (1 raccord + 2 fiches optiques) ;
•Affaiblissement de 0,1 dB par épissure soudée ;
•Affaiblissement de 0,25 dB par épissure mécanique ;
•Affaiblissement linéique de 0,5 dB/km (en intégrant les soudures et l’affaiblissement de la
fibre optique) ;
•Affaiblissement de 1 dB pour tenir compte du vieillissement.
Nous pouvons estimer à 2.2 dB d’atténuation la somme des affaiblissements théoriques maximum
des sites techniques entre le SRO/PM et le DTIO :
1.25 dB (SRO) + 0.10 dB (PBO) + 0.70 dB (DTIO) = 2.2 dB
Ce bilan, retenu par l’opérateur d’immeuble correspond aux valeurs maximums possibles
comprenant également l’affaiblissement du cordon optique entre le DTIO et l’ONT (+0.6 dB).
2.1.2.1 Evaluation de l’affaiblissement au SRO
La connectique présente au sein du SRO est illustrée ci-dessous :
Pour rappel du fonctionnement,
•Le châssis de gauche regroupe :
oLa zone de Transport Optique rassemblant les tiroirs de Transports Optique sur
laquelle sont soudés à des connecteurs l’ensemble des câbles de transport provenant
du NRO ;
oLa zone OC rassemblant les coupleurs installés par les opérateurs commerciaux.
•Le châssis de droite ou zone de Distribution Optique rassemble les tiroirs de Distribution
Optique sur laquelle sont soudés à des connecteurs l’ensemble des câbles de distribution
partant vers les PBO ;

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
11
•La partie centrale ou Résorber permet le brassage par l’utilisation d’un cordon optique à
longueur unique entre les connecteurs de la zone OC et ceux de la zone de Distribution
Optique.
Le lien FTTH au sein du SRO nécessite :
•1 soudures et un connecteur entre la Tête de Transport et le Tiroir Coupleur. Ceux-ci
entrainent donc un affaiblissement total dû à la connectique de :
1(C) x 0.35 + 1(EF) x 0.10 = 0.45 dB ;
•1 soudure et deux connecteurs entre le Tiroir Coupleur et la Tête Distribution. Ceux-ci
entrainent donc un affaiblissement total dû à la connectique de :
2(C) x 0.35 + 1(EF) x 0.10 = 0.80 dB.
L’affaiblissement total dû à la connectique est de : 0.45dB + 0.80dB = 1.25 dB.

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
12
2.1.2.2 Evaluation de l’affaiblissement au PBO
La connectique présente au niveau du PBO et du DTIO est illustrée ci-dessous :
Pour rappel du fonctionnement : lors du raccordement de l’abonné, la fibre de branchement est
soudée à la fibre de Distribution.
Le lien FTTH au sein du PBO nécessite une seule soudure.
L’affaiblissement total dû à la connectique de 0.10 dB.
2.1.2.3 Evaluation de l’affaiblissement au DTIO
Pour rappel du fonctionnement, lors du déploiement du câble de branchement, celui-ci est soudé au
connecteur prévu à cet effet dans le DTIO. Ce point servant de point de démarcation entre le réseau
externe au bâti (dont l’opérateur exploitant est responsable) avec le réseau interne du bâti (dont la
responsabilité incombe à l’abonné), il est nécessaire de prévoir un connecteur à ce point.
L’affaiblissement total dû à la connectique est de : 1(C) x 0.35dB + 1(EF) x 0.10dB + 1 (EM) x
0.25dB = 0.70 dB.
2.1.3 Terminaison au SRO/PM - DTIO
La terminaison des lignes FTTH sur chaque SRO/PM et DTIO se fait sur connecteur SC/APC.
Les modalités et spécifications techniques d’accès au SRO/PM sont décrites en l’Annexe relative aux
STAS Hébergement SRO et Raccordement Distant.

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
13
2.2 Descriptif technique du SRO/PM
2.2.1 Définition du SRO/PM
Le SRO/PM est un nœud intermédiaire de brassage de la BLOM, en aval duquel chaque logement ou
local à usage professionnel est desservi avec une fibre optique. Le SRO/PM constitue un point de
flexibilité du réseau, généralement situé au cœur des zones bâties afin de faciliter les opérations de
raccordement, d’exploitation et de maintenance des lignes optiques. Un SRO/PM peut
éventuellement être localisé à côté du NRO pour desservir les locaux situés dans le voisinage du
NRO.
Par convention, le SRO/PM est rattaché à un unique NRO. C’est au niveau du SRO/PM que les
opérateurs commerciaux installent leurs coupleurs optiques nécessaires pour l’activation des
technologies point-multipoints.
La zone arrière du SRO/PM est la zone géographique continue regroupant l’ensemble des
immeubles bâtis ayant vocation à être desservis depuis un SRO/PM donné dans l’hypothèse du
déploiement d’une BLOM sur l’ensemble du territoire.
2.2.2 Conditions d’accès au niveau du SRO/PM
L’opérateur commercial réalise à l’aide d’un cordon optique la continuité entre le panneau de
connexions regroupant les têtes de câble de distribution (Tiroirs de Distribution installés dans le
répartiteur « Distribution ») et le panneau de connexions regroupant les équipements OC (Tiroirs
Coupleur installés dans le répartiteur « OC »).
Le cordon optique, appelé également jarretière, est un ensemble composé des éléments suivants :
•Une longueur bien définie correspondante aux abaques de câblages des répartiteurs en
place ;
•Une fibre optique de type G657-A2 ;
•Un diamètre maximal de 1,6mm ;
•Deux connecteurs optiques de type SC/APC à chaque extrémité ;
•Une couleur correspondante à l’opérateur commercial selon les préconisations de
l’opérateur d’immeuble.
Les cordons sont connectés selon les préconisations de l’opérateur d’immeuble sur le connecteur (du
panneau de distribution) correspondant au logement à atteindre.

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
14
2.3 Descriptif technique du PBO
2.3.1 Définition du PBO
2.3.1.1 Généralités
Le Point de Branchement Optique (PBO) constitue le dernier nœud du réseau de distribution à partir
duquel les raccordements des locaux sont réalisés.
Le PBO est matérialisé par un boitier de protection d’épissures comportant suffisamment de sorties
de câbles pour pouvoir raccorder à terme tous les locaux prévus dans sa zone de desserte.
Le type de PBO mis en place est défini selon la typologie de raccordement nécessaire :
•PBO d’immeuble - pour les immeubles supérieurs à 3 logements ;
•PBO en chambre souterraine - pour les pavillons et les immeubles de moins de 4 logements ;
•PBO sur appui aérien ou sur façade - pour les pavillons et les immeubles de moins de 4
logements.
Quel que soit le type de PBO et le support de pose (chambre, appui, façade), le BPE mis en œuvre
possède une capacité dépendant du nombre de logements à raccorder, comprenant une surcapacité
de 20% garantissant une réserve de fibre suffisante pour un raccordement non prévu initialement.
En plus de sa fonction principale étant le raccordement des logements et locaux à usage
professionnel, le PBO peut dans certains cas effectuer un éclatement de câble. On parlera alors de
PBO-PEC mais la dénomination finale restera PBO car celui-ci desservira des raccordements.
2.3.1.2 Dimensionnement du PBO
La zone arrière du sous répartiteur optique (SRO/PM) est dimensionnée pour amener à minima une
fibre par logement ou local à usage professionnel.
Les locaux adressés sont accessibles via des Points de Branchement Optiques (PBO), permettant
des raccordements jusque 12 locaux, en privilégiant un dimensionnement correspondant aux
préconisations de l’opérateur d’immeuble.
L’utilisation de PBO de capacité supérieur à 12 raccordements peuvent également être utilisés pour
adaptation au Génie Civil existant.
Il pourra également disposer d’une capacité d’épissure supérieur afin de permettre la dérivation de
câble.
Un PBO est dimensionné pour un minimum de 3 locaux sauf exception de distribution
complémentaire.

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
15
2.3.2 Spécificités des ingénieries de PBO
2.3.2.1 Composition logique des PBO
•Cassette N (la plus éloignée du fond de boite) : Cassette dédiée au raccordement
(Stockage des fibres utiles + épissure des câbles de raccordement)
•Casettes N-1 et suivantes : Cassettes utilisées pour le stockage des fibres en passage et les
épissures des éventuels câbles de dérivation.
•Fond de boite : Fond de boite servant au stockage des tubes en passage.

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
16
2.3.2.2 Identification du PBO
Pour permettre son identification, chaque boitier possède une étiquette sur lequel est apposé le
nom de l’équipement selon une codification propre à Altitude Infrastructure.
Ce code est constitué de 5 segments séparés à l’aide d’un tiret "-".
•Le 1er segment est constitué des trois caractères qui font référence au type fonctionnel du
boitier. Que ce soit pour un PBO ou un BET, le type fonctionnel sera « PBO »
•Les 2ème et 3ème segment sont constitués de l’emprise du NRO.
•Le 4ème segment est constitué de l’identifiant du secteur, de la zone arrière du PM.
•Le 5ième segment constitué de 4 caractères décimaux qui permettent d’identifier deux
éléments :
o1er digit : n° poche 1 à 9 (et si besoin de A à Z sauf les lettres "O" et "I") ;
o3 digits suivants : incrément du Point Technique dans lequel le PBO est hébergé.
Exemple :
PBO-57-001-AC-0050 : PBO hébergé dans le Point Technique de type chambre CHA-57-001-AC-0050
PBO-50-012-110-4015 : PBO hébergé dans le Point Technique de type chambre CHA-50-012-110-4015
PBO –57-001 –AC –0050
Type fonctionnel Emprise Tronçon
ou
Poche
Réf id Point
technique père
Secteur
PM/SRO
PBO –50-012 –110 –4015
Type fonctionnel Emprise Tronçon
ou
Poche
Réf id Point
technique père
Secteur
PM/SRO

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
17
2.3.2.3 Identification du sens Amont / Aval du câble de
distribution
2.3.2.3.1 Ingénierie structurelle
2.3.2.3.1.1 Boitier PBO aérien ou souterrain (hors boitier d’étage)
Hors boitier d’étage, le PBO respecte l’ingénierie suivante :
•Câble de distribution AMONT (PM/SRO -> PBO) : entrée à GAUCHE du boitier
•Câble de distribution AVAL (PBO -> DTIO/PTO) : sortie à DROITE du boitier
Les raccordements doivent être réalisés sur les FO provenant de la partie AMONT du câble pour
assurer la continuité PM/SRO -> DTIO/PTO
2.3.2.3.1.1.1 Identification Amont/Aval sur boitier asymétrique (entrées de
câble sur un seul versant)
Le haut du boitier PBO correspond au côté inverse des entrées de câbles
« IN »
Cable AMONT
Gauche du PBO
« OUT »
Cable AVAL
Droite du PBO
Haut

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
18
2.3.2.3.1.1.2 Identification Amont/Aval sur boitier symétrique (entrées de câble
sur deux versants)
Le haut du PBO correspond à la position de la charnière des cassettes
« IN »
Cable AMONT
Gauche du PBO
« OUT »
Cable AVAL
Droite du PBO
Haut

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
19
2.3.2.3.1.2 Boitier d’étage
Pour identifier l’amont/aval du câble de colonne montante, il est nécessaire de connaitre le type
d’adduction de l’immeuble.
Les raccordements doivent être réalisés sur les FO provenant de la partie AMONT du câble pour
assurer la continuité PM/SRO -> DTIO/PTO

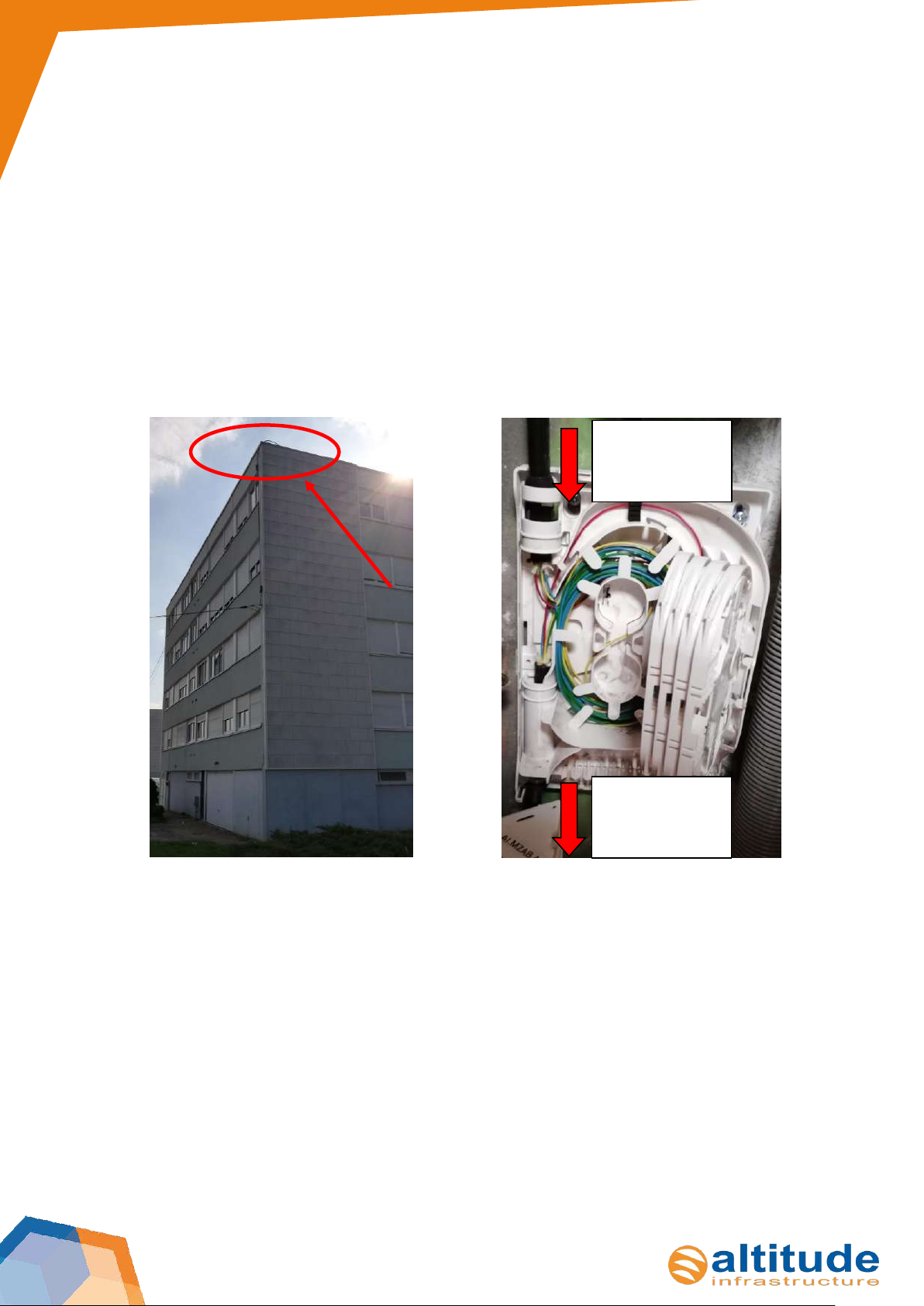

2.3.2.3.1.2.1 Cas avec pénétration de l’immeuble par le toit
Le boitier d’étage respecte l’ingénierie suivante :
•Câble de distribution AMONT (PM/SRO -> PBO) : entrée en HAUT du boitier
•Câble de distribution AVAL (PBO -> DTIO/PTO) : sortie en BAS du boitier
« OUT »
Cable AVAL
Droite du PBO
« IN »
Cable AMONT
Gauche du PBO

AIE/ING-STAS01-1.5 : STAS Lignes FTTH
Diffusion Externe - Confidentiel
20
2.3.2.3.1.2.2 Cas avec pénétration de l’immeuble par le sous-sol ou vide
sanitaire
Le boitier d’étage respecte l’ingénierie suivante :
•Câble de distribution AMONT (PM/SRO -> PBO) : entrée en BAS du boitier
•Câble de distribution AVAL (PBO -> DTIO/PTO) : sortie en HAUT du boitier
« OUT »
Cable AVAL
Droite du PBO
« IN »
Cable AMONT
Gauche du PBO
