Amewi 25309 User manual

All-in-one Drohne
Drohne-Luftkissenfahrzeug-Gleiter
ANLEITUNG
Bitte lesen Sie die Anleitung aufmerksam durch.
Heben Sie die Anleitung für spätere Rückfragen auf.
Art.-Nr. | Item No.: 25309

MANUAL

-1-
VORSICHTSHINWEISE:
1. Sicherheitsinformationen
(1) Dieses Produkt ist ein hoch-präzisions Modell welches empndliche Mechanik,
Elektronik, Aero-Mechanik und HF-Übertragungstechnik beinhaltet. Es setzt akkuraten
Zusammenbau vorraus um Unfälle zu vermeiden. Der Besitzer des Geräts sollte auf sichere
Weise arbeiten. Personen- und Sachschäden, die durch unsachgemäßen Betrieb verursacht
werden, liegen außerhalb unserer Verantwortung, da wir das Gerät nicht kontrollieren,
montieren und bedienen.
(2) Dieses Produkt ist für Personen über 14 Jahre geeignet, die bereits Erfahrung mit
Modellug haben.
(3) Achten Sie auf einen geeigneten Flugplatz.
(4) Wir übernehmen keine Verantwortung in Bezug auf die Sicherheit in Bezug auf Betrieb,
Verwendung und Kontrolle beim Verkauf des Produkts.
(5) Bei Problemen mit Betrieb und Wartung wenden Sie sich bitte an Ihren Händler.
1. Vorsichtshinweise
Bei der Drohne handelt es sich um ein Produkt mit hohem Risiko. Bitte halten Sie sie während der
Nutzung von der Menschenansammlungen fern. Dies kann zu Schäden an der Drohne oder
Verletzungen durch unsachgemäße Montage, schlechte Steuerung oder ungewohnte Bedienung
führen. Seien Sie vorsichtig.
(1) Halten Sie sich von Hindernissen und der Menschen fern. Die Drohne hat wechselnde Flug-
geschwindigkeiten und verschiedene Zustände, die eine potentielle Gefahr mit sich bringen. Halten
Sie sich von der Menge, hohen Gebäuden, Hochspannungsleitungen usw. fern und vermeiden Sie bei
Unwetter zu iegen, um Ihre und anderer Sicherheit zu gewährleisten.
(2) Von feuchten Bedingungen fernhalten. Die Drohne besteht aus vielen elektronischen Komponenten
und mechanischen Elementen, die im Falle einer Fehlfunktion vor Feuchtigkeit oder Wasser geschützt
werden sollten.
(3) Sicherer Betrieb. Achten Sie auf Ihren Zustand und Fähigkeiten vermeiden Sie die Nutzung bei
Ermüdungserscheinungen, die zu einer Gefährdung führen können.
(4) Halten Sie sich von sich drehenden Teilen fern. Andernfalls kann dies zu nicht unerheblichen
Verletzungen führen.
(5) Von Wärmequellen fernhalten: Die Drohne besteht aus Metall-, Faser-, Kunststo- und Elektronik-
elementen, die jederzeit vor Verformung oder BEschädigung durch hohe Temeperaturen geschützt
werden müssen.
Bei diesem Produkt wird ein LiPo Akku verwendet. Der LiPo Akku unterscheidet sich von herköm-
mlichen Nickel Akkus. Er besteht u.a. aus dünnen Schichten Alufolie, die die Akkukonstruktion leichter
macht aber auch anfälliger bei unsachgemäßem Betrieb ist. Falscher Bedienung kann zu einem Brand
oder eine Explosion führen.
• Laden Sie den Akku niemals im Modell.
• Laden Sie den Akku auf 50% wenn Sie ihn länger nicht benutzen.
• Verwenden Sie nur das original Ladegerät oder im Fachhandel erhältliche Modellakku-Ladegeräte.
• Laden Sie den Akku in einer LiPo Tasche oder einer feuerfesten Unterlage.
• Nach ca. drei Monaten sollte der Akku geprüft und ggf. auf 50% geladen werden. Passendes Zubehör
zum Prüfen des Akkus nden Sie im Fachhandel.

-
+
-
+
-
+
-
+
-2-
LIEFERUMFANG:
SPEZIFIKATIONEN:
BEDIENUNG:
1. Drohne
2. Luftkissenfahrzeug Rahmen
4. USB-Ladekabel
5. Akku
6. Anleitung
7. Fernsteuerung
8. Aufkleber
Produktabmessungen: Drohne 90 x 90 x 30mm | Gleiter 320 x 120 x 40mm
Luftkissenfahrzeug: 125 x 115 x 50mm
Akku: Li-Polimer Akku 3,7V 300mAh
Sender Batterien: 4x 1,5V AA (nicht enthalten) Reichweite: ca. 30 Meter
Nutzungszeit: Dronenmodus ca 7 Minuten | Gleiter Modus: ca. 7 Minuten
Luftkissenmodus: ca. 10 Minuten
SENDERBATTERIEN EINLEGEN
Beachten Sie die Polarität!
AKKU LADEN
Entnehmen Sie den Akku
USB-Buchse (PC, Smartphone
Netzteil etc.)
Akku laden Akku einlegen
Nehmen Sie den akku heraus, schließen Sie den Ladestecker des USB-Ladekabels an die
Akkuladebuchse an und verbinden Sie den USB-Anschluss mit dem Netzteil zum Laden.
BEACHTEN SIE FOLGENDES BEIM LADEN:
- Lassen Sie den Akku während des Ladens nicht unbeaufsichtigt.
- Achten Sie darauf, dass der Akku nicht an einem heißen Ort geladen wird. Vermeiden Sie
direkte Sonneneinstrahlung.
- Achten Sie darauf, dass der Akku nicht mit Wasser in Berührung kommt.
- Demontieren Sie niemals den Akku.

①
①
③
③
④
④
②
②
-4-
①
①
②
②
③
③
④
④
3. Luftkissen-Fahrzeug Modus: Drücken Sie den Luftkissen-Modus an der Fernsteuerung.
Die Kontrollleuchte leuchtet blau, die Drone ist im Luftkissen Modus.
MONTAGE DES GLEITERS UND DES LUFTKISSENFAHRZEUGS
1. Gleiter Montage
Drohnenmodus
Önen Sie die
Verriegelung
Die hinteren beiden Rotoren drehen um
45 Grad nach oben
Montieren Sie die Drohne an den
Tragächen
2. Luftkissenfahrzeug Montage
Drohnenmodus
Önen Sie die
Verriegelung
Die hinteren beiden Rotoren drehen um
90 Grad nach oben
Montieren Sie die Drohne auf dem
Luftkissen-Rahmen.

-5-
FLUG/-FAHR KONTROLLE
1. DROHNENMODUS
Auf / Ab
Auf
Ab
Links drehen / Rechts drehen
Links Rechts
Vorwärts / Rückwärts
Vorwärts
Rückwärts
Rollen links / rollen rechts
Links rollen Rechts rollen
2. GLEITERMODUS
Auf / Ab
Auf
Ab
Links Kurve / rechts Kurve
Links Kurve Rechts Kurve
Vorwärts / Rückwärts
Vorwärts
Rückwärts

-6-
3. LUFTKISSENFAHRZEUG
Beschleunigung Links /Rechts lenken
Vorwärts
TRIMMUNG
Nach dem Abheben, wenn die Drohne nach hinten driftet, drücken Sie den
Trimmknopf nach vorne bis die Drohne an einer Stelle schwebt.
Nach dem Abheben, wenn die Drohne
nach rechts driftet, drücken Sie den
Trimmkopf nach links.
Nach dem Abheben, wenn die Drohne
nach links driftet, drücken Sie den
Trimmkopf nach rechts.
Nach dem Abheben, wenn die Drohne nach vorne driftet, drücken Sie den
Trimmknopf nach hinten bis die Drohne an einer Stelle schwebt.
HINWEIS: Ordnen Sie die Kabel des Akkus um einen stabilen Flug
zu gewährleisten, wie in der folgenden Abbildung

-7-
EIGENSCHAFTEN
1. 360° STUNT FLIP FUNKTION (NUR DROHNENMODUS)
Sobald Sie mit den Grundfunktionen
vertraut sind, können Sie sich an die
erweitereten Flugeigenschaften ver-
suchen.Fliegen Sie die Drohne auf eine
Höhe von mindestens 3m und drücken
Sie den Stunt Flip Knopf an der Fern-
steuerung und drücken Sie den
Richtungs-Stick in eine beliebige
Richtung. Die Drohne macht einen
Flip in die gewählte Richtung.
2. HEADLESS MODUS
Wenn der Headless Modus aktiviert ist, nimmt die Drohne
die Fernsteuerung als Referenz um in die jeweilige Richtung
vom Bediener aus gesehen, zu iegen. Egal wie die Drohne
steht, drücken Sie nach vorne, iegt die Drohne von Ihnen
weg, drücken Sie nach hinten, iegt die Drohne auf Sie zu.
1. Einstellung der Flugrichtung: Stellen Sie die Drohne direkt
vor sich auf, richten Sie die Fernsteuerung auf die Rückseite der Drohne und drücken
Sie den Knopf zum Abheben.
2. Drücken Sie den rechten Stick der Fernsteuerung, die Drohne gibt einen Piep von s
ich. Die Lichter der Drohne blinken schnell um den Headless-Modus anzuzeigen,
drücken Sie erneut um den Headless-Modus zu verlassen.
3. LICHTSCHALTER
4. GESCHWINDIGKEIT WECHSELN
Drücken Sie den Licht-Knopf
an der Fernsteuerung, dies
schaltet die Lichteekte an
der Drohne an.
Drücken Sie den linken Stick um die Geschwindigkeit
einzustellen. Es gibt drei Geschwindigkeitsstufen. Diese
werden durch die jeweilige Tonfolge von Piep, Piep-Piep,
Piep-Piep-Piep angezeigt. Ein viertes Mal Drücken,
wechselt die Drohne wieder in die langsamste Stufe.

MANUAL

-1-
CAUTIONS:
2. Cautions
1. Safety Information
(1) This product is a high precision device and integrates mechanics, electronics,
aero-mechanics and HF transmit etc., and only accurate assembly and debugging
can avoid any possible accident. The owner of the device should operate in a safe
way and any personal injury or property loss caused by inappropriate operation
shall be beyond of our responsibilities, because we will not control, assemble and
operate the device.
(2) This product is applicable to the population over 14 years old, with certain
model operation experience.
(3) The airdrome should be locally legal for model operation.
(4) We will not take any responsibility related to safety in terms of operation, use
and control upon the sale of the product.
(5) Please contact the local specified distributor entrusted by us for any problem to
operation and maintenance.
The drone is a high-risk product, please keep it away from the crowd while
playing.lt might cause damage of the drone or personal injury by improper
assembly, poor control or unfamiliar operation, please be cautious.
(1) Keep away from obstacles and the crowd. The drone has uncertain flying speed
and various states, which bring about potential danger. Keep away from the crowd,
high building and high-voltage wire etc., and avoid severe weather to ensure the
safety of the operator, surrounding crowd and property.
(2) Keep away from humid conditions. The drone consists of many precise
electronic components and mechanical elements which should be kept away from
humid conditions or water in case of malfunction.
(3) Safe operation. Pay attention to the operator's state and operation skill, and
avoid fatigue operation with lassitude or improper operation which would bring
about possible danger.
(4) Keep away from the parts of high-speed revolution. The operator, surrounding
crowd and any objects should keep away from the components of high-speed
revolution in case of danger or damage.
(5) Keep away from heat source. The drone is made of metal, fiber, plastic and
electronic elements etc., which should be kept away from heat in case of
deformation or damage due to high temperature. This product is using Li-Po battery
Li-Po battery differs from the common batteries, which contains the chemical
materials by means of thin tinfoil. This design can reduce the weight of the battery
but also make it more brittle to rough or improper operation. Like other batteries,
any incorrect operation would cause fire or explosion.
•Do not charge the battery when putting it inside the drone, which might cause fire
and damage.
•Please keep the drone with 50% power if you do not play it for a long time, to
extend the battery life. In that case, charging for the next time needs only half time
for a full charging.
•Please use the original charger.
•Do not charge the battery on the carpet to avoid fire.
•Please recharge the Li-po battery if it is stored more than 3 months for the sake of
normal lifetime.

-
+
-
+
-
+
-
+
-2-
ACCESSORIES:
PRODUCT SPECIFICATION:
PRODUCT SPECIFICATION:
Take out the aircraft battery, then connect the charging head of the USB charging
cable to the battery charging socket, and connect the USB terminal to the power
supply for charging.
Pay attention to the following when charging:
-Do not leave the charged battery in a hot place, such as an open flame or electric
heater, otherwise it may be damaged or explode.
-Do not immerse the battery in water. The battery should be stored in a dry place.
-Do not disassemble the battery.
-Do not leave when charging
REMOTE BATTERY SETTING:
Place batteries according(+/-)
DRONE BATTERY CHARGING
Charging batteries
Power socket
Remove the battery Install battery
1. RC drone *1 5. Battery *1
2. Airship casing *1 6. Manual *1
3. Glider wing *2 7. Transmitter *1
4. USB charging cable *1 8. Sticker *2
Product Size：DRONE.9x9x3 cm; GLIDER.32x12x4 cm
SWITCHING.12.5x11.5.5 cm
Product Battery:Li-Polymer 3.7V 300 mAh
Remote Battery: 4 x 1.5v AA Remote control distance:30m
Flight duration：DRONE MODE About 7 minutes;GLIDER MODE About 7 minutes
SWITCHING MODE About 10 minutes;

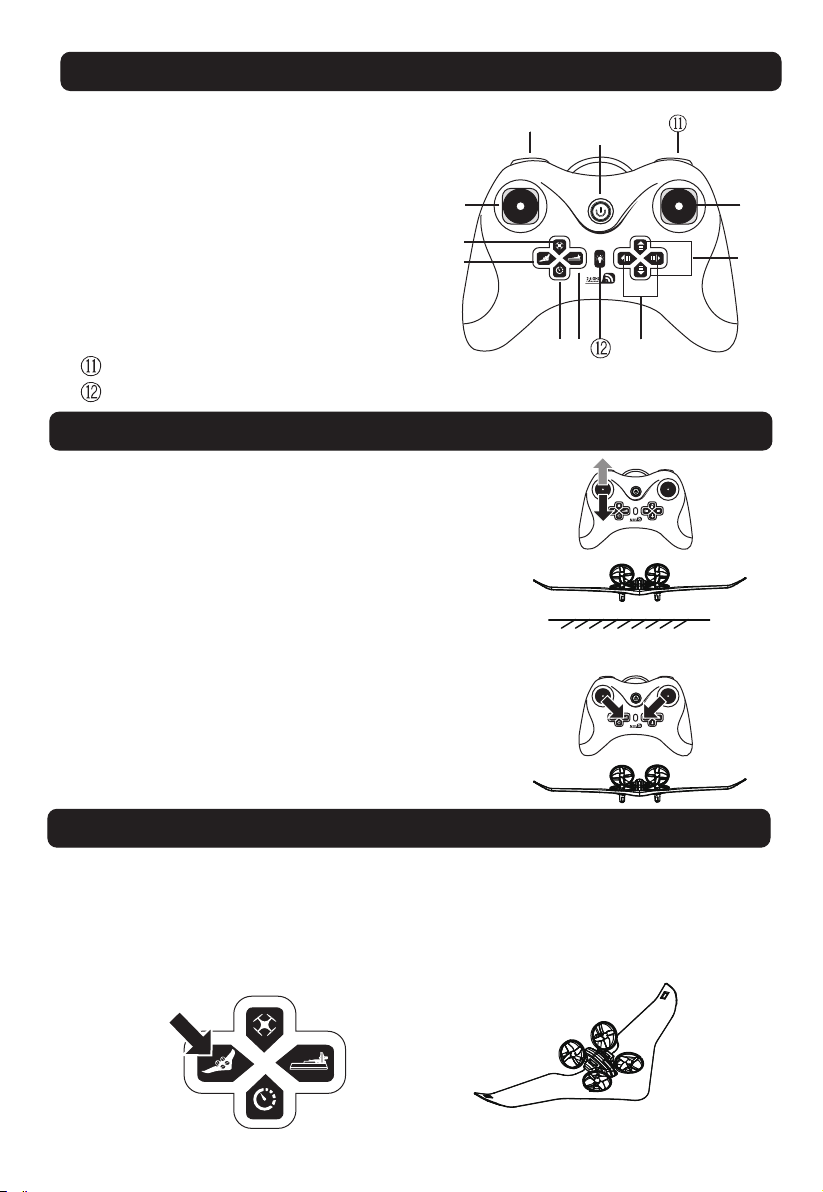

①Switch
②Left stick (Accelerator)
③Right Stick
④ Drone mode
⑤Glider mode.
⑥Airship mode
⑦Speed control button
⑧Forward and backward trimming
⑨Left and right fly fine tuning
⑩ HEADLESS MODE (Drone mode only)
360° Stunt (Drone mode only)
Light switch
1. Drone flight mode: drone flight mode by default upon the aircraft is
powered on, and the drone indicator light is green.
2. Gliding flight mode: Press the gliding mode button on the remote control,
the drone indicator light turns red, and the aircraft turns to gliding mode.
MODE SWITCHING
②
①
⑥
⑧
⑨
⑩
⑦
③
④
⑤
-3-
REMOTE INSTRUCTION:
PREPARATION BEFORE FLIGHT
2. Reset operation.
1 .Match the 2.4G frequency
Turn on the drone, put the drone on the flat,
and the drone signal will keep flicker, then
turn on the remote control, push the left stick
forward and backward.)
When the frequency is matched, pull back
both the left and right joysticks and keep for a
minimum of three seconds or more. The
aircraft's indicator light flashes firstly and then
keeps on constantly, indicating that the reset is
successful.

GLIDER AND AIRSHIP ASSEMBLY
1. GLIDER ASSEMBLY
2. AIRSHIP ASSEMBLY
3. Airship flight mode: Press the gliding mode button on the remote control, the
drone indicator light changes to blue, and the drone turns to the airship mode.
①Drone mode
①Drone mode
③The back two spirals turn up 45 degrees
③The back two spirals turn up 90 degrees
④Mounted on a drone with a glider wing
④Mounted on a drone with an airship base
②Pull the lock
②Pull the lock
-4-
①
①
②
②
③
③
④
④

1, DRONE MODE
2, GLIDER MODE
Left side fly; Right side fly
Files up; Files down
Flies up; Flies down
Flies up
Flies up
Flies down
Flies down
Forward
Forward
backward
backward Left
side fly
Right
side fly
Forward; backward
Forward; backward
Turn left Turn right
Turn left; Turn right
Turn left; Turn right
-5-
FLYING CONTROL

FINE TUNING CONTROL
After taking off, when you feel the drone body inclined to the back side, press the
forward micro adjustment button.
After taking off .when you feel
the drone body inclined ahead, press the backward micro adjustment button.
3. AIRSHIP MODE
Accelerator
Forward
Turn left, Turn right
-6-
* NOTE: Tidy the power line of the battery when under the drone
mode to keep stable flight as the following figure shows.
After taking off, when you feel the
drone body inclined to the right
side, press the left micro
adjustment button.
After taking off, when you feel the
drone body inclined to the left
side, press the right micro
adjustment button.

FEATURES
3. LIGHT SWITCH
Press the light button on
the remote control to
turn on the light effects
on the aircraft.
-7-
1. 360°STUNT FLIP FUNCTION (DRONE MODE ONLY):
When you are familiar with the basic
actions, you can proceed to explore
even more exciting stunt actions. Fly the
drone to a height of above 3 m above
the ground, press the button (Stunt Flip
Button) on the remote control and then
push the right joystick to the farthest
position of Front/Back/Left/Right, the
drone will now execute the Front/Back/
Left/ Right stunt flip function.
2. HEADLESS MODE:
1 .Flying direction setting: Put the drone right in front of you, point the remote
towards the back of the drone, then press one key taking off.
2. Press the right joystick of the remote control to make a “Bi” sound, and the
aircraft lights quickly to enter the headless mode. Press the remote button
again to make a “flute” and exit the headless mode.
When the headless mode is on, the drone will base on
the remote control as reference to reset the direction of
right, left, forward and backward. (Push forward the right
stick, the drone will fly away; push backward, the drone
will fly back.)
4.SPEED CHANGE
Press the left joystick down to adjust the speed of
forward, backward, left and right side and steering; the
speed is divided into three gears, the default is one
gear，press “di” two sounds for the second gear，
then press “di, di, The three-tone is the third gear, and
when you press the “di”, it returns to the first gear.
