Handle Installation Guide
Please Do Not Return Product to Store!
PLEASE call the storm door Solution Center at 1-800-933-3626
Note: Instructional images show
Traditional handleset, follow the same
procedure for Modern handleset.
Your storm door lock can be changed (re-
keyed) to match your main door’s handle
set if it’s a Kwikset® (included) or a Schlage®
(additional purchase required). Many
home improvement stores or locksmiths
can make duplicate keys.
“Kwikset” is a registered trademark of
Newfry LLC. “Schlage”is a registered
trademark of Schlage Lock Company.
Andersen Storm Door Division is a wholly owned subsidiary of Andersen Corporation. Andersen
Storm Door Division manufactures and supports the limited warranties for Andersen® and
EMCO® storm doors. “Andersen” and “EMCO” and all other marks where denoted are trade-
marks of Andersen Corporation. ©2018 Andersen Corporation. All rights reserved.
Andersen SDD, PO Box 853
Des Moines, IA 50306-0853
09-2018 r3 18011 Print in Color

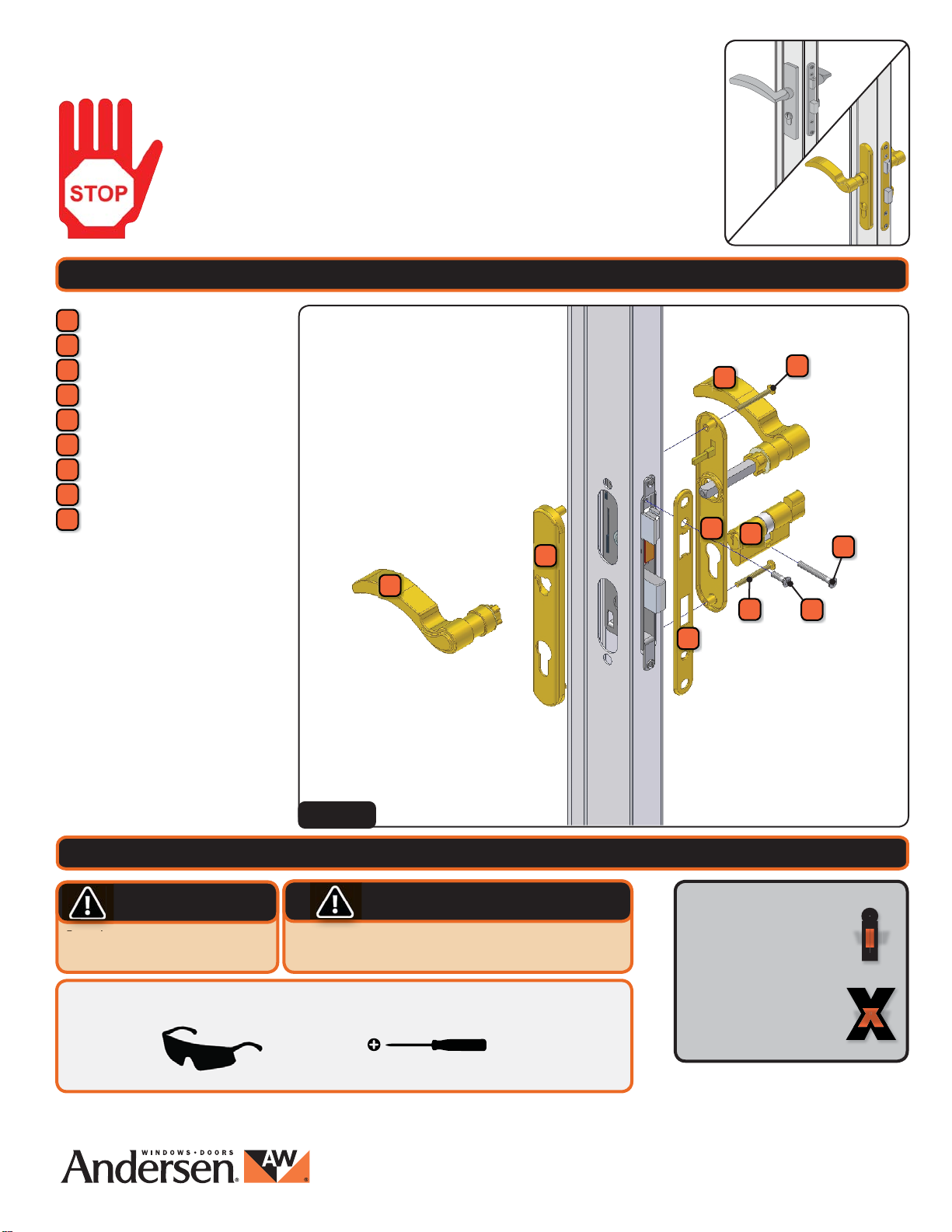

PARTS OVERVIEW
Figure 1
P/N 618803
with any questions regarding installation, lost part replacement, or anything else related to your storm door purchase.
Read this entire guide before you begin your installation. If your abilities do not
match the requirements of this installation, contact an experienced contractor.
Entry door hardware and handle
may become hot when exposed to
sunlight.
WARNING
Ed
Improper use of hand or power tools could result in injury
and/or product damage. Follow equipment manufacturer’s
instructions for safe operation. Always wear safety glasses.
WARNING
RECOMMENDED TOOLS
Safety Glasses Screwdriver
=
=X
VIEW
VIEW
i
VIEW
VIEW
EXTERIOR VIEW
EXTERIOR VIEW
VISTA EXTERIOR
VISTA EXTERIOR
VUE DE L’EXTÉRIEUR
VUE DE L’EXTÉRIEUR
INTERIOR VIEW
INTERIOR VIEW
VISTA INTERIOR
VISTA INTERIOR
VUE DE
VUE DE
L’INTÉRIEUR
L’INTÉRIEUR
A
B
C
D
E
F
G
H
I
A
B
C
D
E
F
G
H
I
G
SAFETY FIRST: PLEASE READ AND FOLLOW ALL CAUTIONS AND WARNINGS IN THIS GUIDE.
Outside Trim Plate
Inside Trim Plate
Handle without Spindle
Handle with Spindle
Lock Case Trim Plate
Dead Bolt Key Cylinder
#8 x 1 1/2" Screw (2)
#10 x 1 1/2 Screw
#10 x 1 5/8 Screw
Modern
Traditional

2
For a Left Hand Installation, go to Page 3.
You can match your Andersen storm door lock to Schlage® or Kwikset® entry door locks. See handle set instructions contained within handle set box for details.
“Kwikset”is a registered trademark of Newfry LLC. “Schlage”is a registered trademark of Schlage Lock Company.

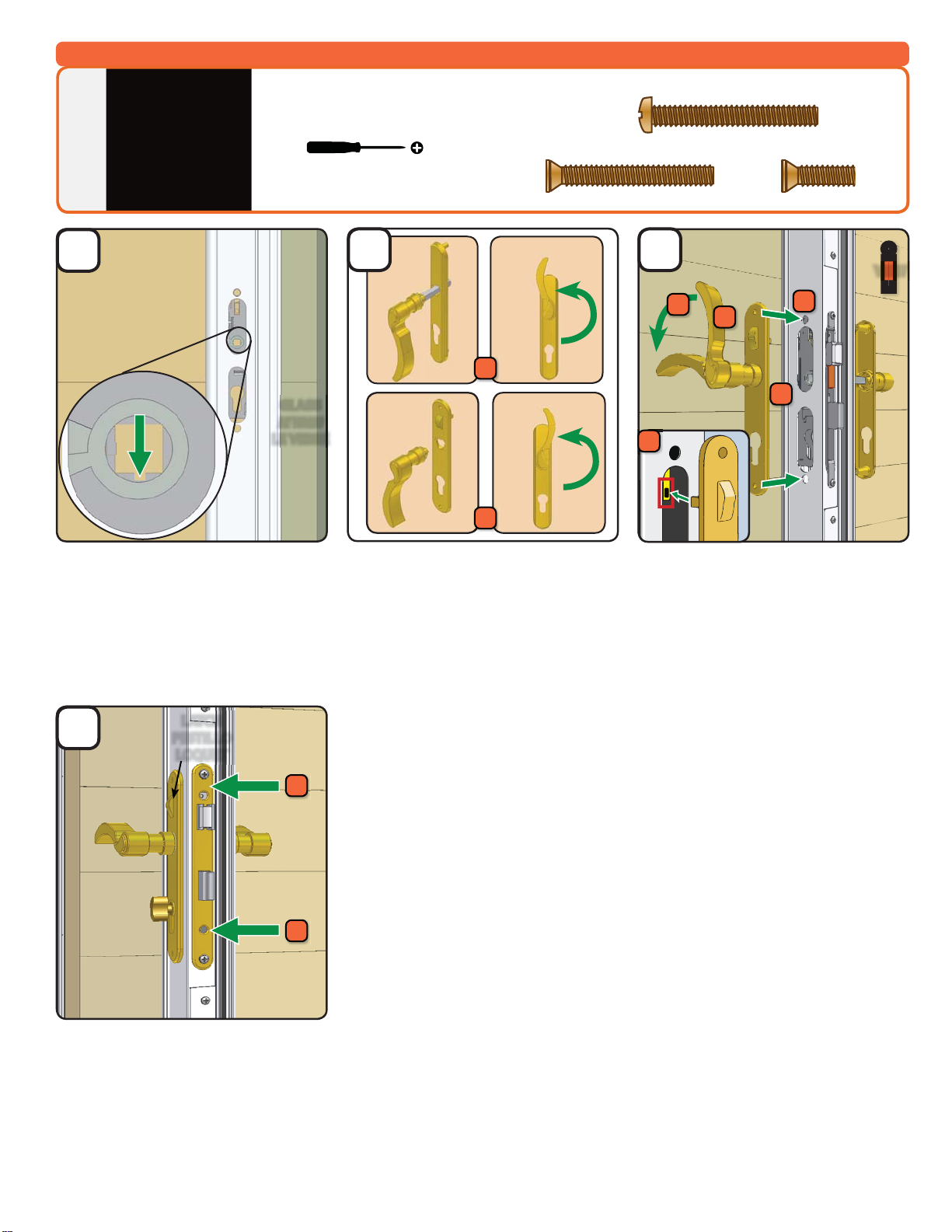

1. Install lock case trim plate onto lock case and
fasten with one 5/8” screw. Do not overtighten.
2. Insert dead bolt key cylinder into lock case and
fasten with one 1 1/2” athead screw. Do not
overtighten.
NOTE: Latch may not have function on some door
models.
1. Insert handle without spindle into outside
trim plate (with Andersen logo) with lever
pointing down and rotate handle 180 to
secure it.
2. Repeat for other handle and inside trim
plate (with slider).
3. NOTE: Trim plates should not be installed
on the door while completing above steps.
c
b
1
2
1
i
VIEW
VIEW
4
3
5
2
d
1
2
LATCH
LATCH
PESTILLO
PESTILLO
LOQUET
LOQUET
1. Look into handle holes on door to make
sure lock case is oriented properly. Notch
in square spindle hole should be facing
downwards.
TIP: If notch is not facing down, use handle
and spindle to rotate spindle hole into correct
orientation.
NOTE: Window or screen will release from door
frame with quick release window systems.
a
GLASS
GLASS
DE VIDRIO
DE VIDRIO
LE VERRE
LE VERRE
5/8”
1-1/2” x 2
1-1/2”
INSTALL
HANDLE SET
(RIGHT HAND)
1
Tools needed:
1. Rotate handle levers into a vertical position.
NOTE: Some door models may require
handle to be in horizontal position for
installation.
2. Install both handle assemblies onto the
door. Spindle will pass through square hole
in the lock case and into the other handle.
3. Install lockbat latch to lockbar. Spindle of
lockbar latch will t into the hole in the
lockbar.
4. Rotate handles to a horizontal position.
5. Attach trim plate together using two 1 1/2"
pan head screws.

3
For a Right Hand Installation, go to Page 2.

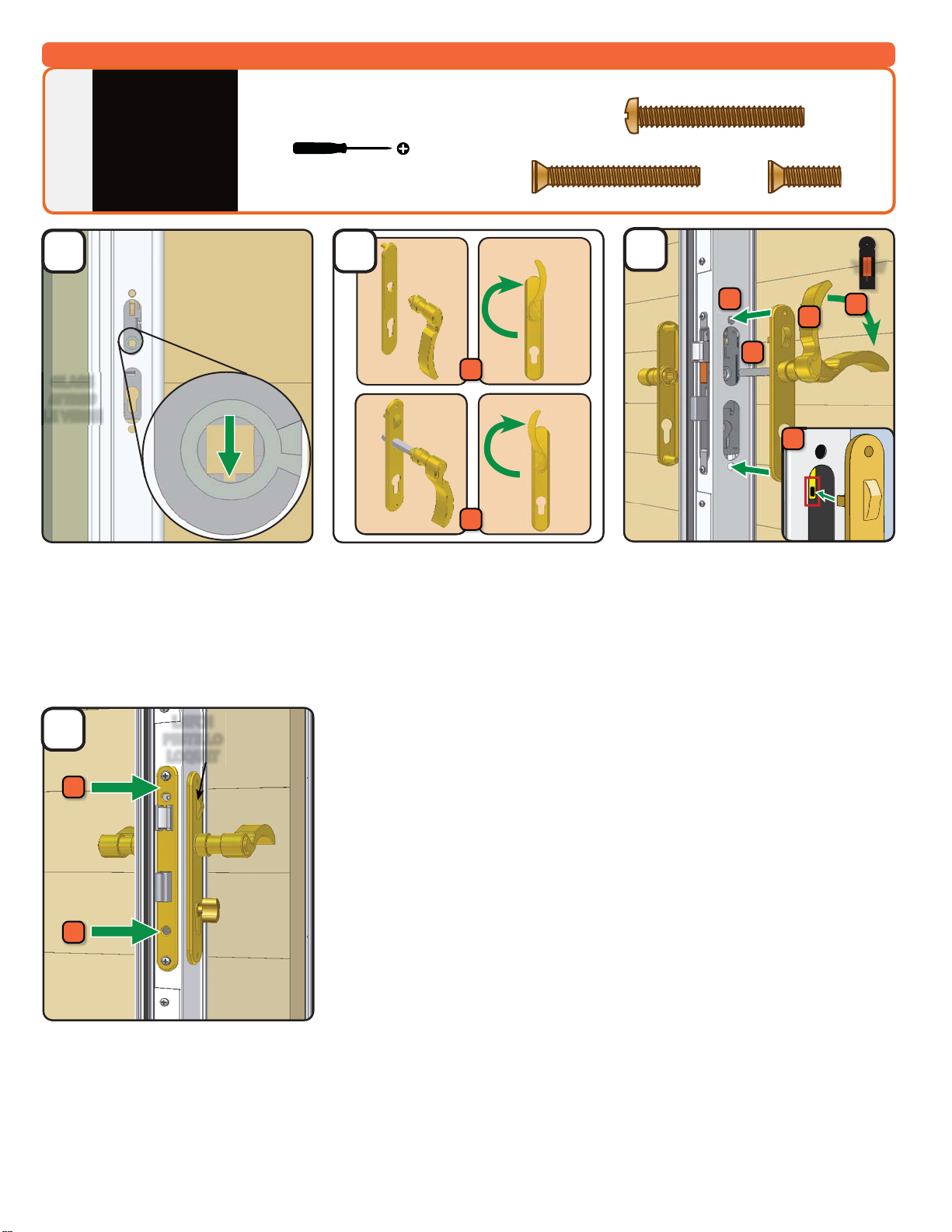

1. Insert handle with spindle into outside
trim plate (with Andersen logo) with lever
pointing down and rotate handle 180 to
secure it.
2. Repeat for other handle and inside trim
plate (with slider).
3. NOTE: Trim plates should not be installed
on the door while completing above steps.
Some door models may require handle to
be in horizontal position for installation.
1. Rotate handle levers into a vertical position.
NOTE: Some door models may require
handle to be in horizontal position for
installation.
2. Install both handle assemblies onto door.
Spindle will pass through square hole in
lock case and into other handle.
3. Install lockbar latch to lockbar. Spindle of
lockbar latch will t into the hole in the
lockbar.
4. Rotate handles to a horizontal position.
5. Attach trim plates together using two 1-1/2”
pan head screws.
c
5/8”
1-1/2” x 2
1-1/2”
b
1
2
1
1
2
i
VIEW
VIEW
4
2
5
3
1. Look into handle holes on door to make
sure lock case is oriented properly. Notch
in square spindle hole should be facing
downwards.
TIP: If notch is not facing down, use handle
and spindle to rotate spindle hole into correct
orientation.
NOTE: Window or screen will release from door
frame with quick release window systems.
a
GLASS
GLASS
DE VIDRIO
DE VIDRIO
LE VERRE
LE VERRE
INSTALL
HANDLE SET
(LEFT HAND)
2
You can match your Andersen storm door lock to Schlage® or Kwikset® entry door locks. See handle set instructions contained within handle set box for details.
“Kwikset”is a registered trademark of Newfry LLC. “Schlage”is a registered trademark of Schlage Lock Company.
1. Install lock case trim plate onto lock case and
fasten with one 5/8” screw. Do not overtighten.
2. Insert dead bolt key cylinder into lock case and
fasten with one 1 1/2” athead screw. Do not
overtighten.
NOTE: Latch may not have function on some door
models.
d
1
2
Tools needed:
LATCH
LATCH
PESTILLO
PESTILLO
LOQUET
LOQUET

4

5
Guide d'installation de la poignée (F)
