－１－
OILFREE MINI COMPRESSOR
このたびは、オイルフリーミニコンプレッサ（ＩＳシリーズ）をお買いあげ戴き、
誠にありがとうございました。
Thank you very much for purchasing our oil-free mini-compressors (IS series).
●この取扱説明書は、安全にご使用いただくために重要な警告、注意事項、
および取扱い方法について記載しています。
This instruction manual includes important warnings, cautions and operations for
safe operation.
●ご使用前に、必ずお読みになり、十分理解してからご使用ください。本書は
すぐに確認できる場所に大切に保管してください。
Before operation, be sure to read this instruction manual and store it in a convenient
place for immediate and future reading.
※下表の空欄に必要事項をご記入ください。修理・サービスの際に必要となります。
Before use, be sure to fill in the blank spaces below for future repair.
形 式（Ｍｏｄｅｌ）
購 入 先（Ｄｅａｌｅｒ）
購入年月（Ｐｕｒｃｈａｓｅ date）
使用開始日
When you began operation

－２－
重要なお知らせ
この取扱説明書には、製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために守っていただきたい事項
を示しています。その表示と図記号の意味は、次のようになっています。
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を
示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容、または物的損害の
発生が想定される内容を示しています。
■ 絵表示例
△記号は、「注意すべきこと」を意味しています。
この記号の中や近くに、具体的な注意内容を表示します。（左の例は、感電注意）
記号は、「してはいけないこと｣を意味しています。
この記号の中や近くに、具体的な禁止内容を表示します。（左の例は、接触禁止）
●記号は、「しなければならないこと」を意味しています。
この記号の中や近くに、具体的な指示内容を表示します。（左の例は、必ずアース線を接続してください）
■ 補足説明
この記号は、機械の性能や機能を十分に発揮してお使いたいただくために
守っていただきたい内容を示しています。
■ 警告、注意の表示を無視して使用した場合の損害および損傷については、当社は一切責任を負えませんのでご了承願います。
■ 本製品の保証について巻末に保証・修理サービスについて記載していますので、内容をご確認願います。
■安全上のご注意
ここに示した内容は、安全に関する重大な内容ですので、ご使用の前に、よくお読みのうえ正しくお使いください。
警 告
爆発性ガス、引火性ガス（アセチレン・プロパンガスなど）、可燃物のない場所に設置する。
※爆発・発火の原因となります。
点検時は、コンセントを抜くかブレーカのスイッチを切る等、必ず元電源を切る。
※感電の危険があります。
元電源が入った状態で回転部に手を触れない。
※手が巻き込まれる恐れがあります。
アース配線を必ず行う。
※感電や火災の原因となります。
空気以外の気体の圧縮には絶対使用しない。
※爆発・火災・破損などの原因となります。
本商品の定格時間（モーターの連続運転時間）は、４０分です。定格時間を超えて連続運転しないでください。
※過剰な連続運転は、故障や火災の原因となります。
圧縮空気を直接吸引する呼吸器系の機器には使用しない。
※人体に重大な傷害を与える危険があります。
圧縮空気を人命に関わる設備やエアーブラシ以外の用途に使用しない。
（使用する場合は必ず安全装置を装備する。）※人体に重大な傷害を与える危険があります。
屋外に設置しない。
※本製品は、耐水構造になっていません。電気系統に雨水がかかると漏電や火災事故を起こす恐れがあります。
注 意
運転中や運転直後は圧縮機各部に直接手を触れない。※火傷する恐れがあります。
日本国内専用品です。※海外では電気仕様が異なるので使用できません。
コンプレッサのエアー（圧縮空気）には、ドレン（大気中の塵埃や各種ガスおよび摺動部摩耗粉、空気タンクの錆び、
水滴など）が含まれています。ドレンは、エアーモーターの故障、エアーブロー時のドレン飛散、塗装不良の原因
となりますので、ご使用の用途によりエアードライヤやフィルターをご使用ください。
お 願 い
周囲温度が０℃～４０℃（運転中）の場所で使用する。
※０℃以下では、ドレンの凍結により、故障の原因となります。
４０℃以上では、寿命低下や故障の原因となります。安全な場所に設置してください。
接触禁止
安全な場所に設置する
電源の遮断
アースを接続する
空気以外のガスの圧縮禁止
使用禁止
使用禁止
規定温度で使用する
安全な設置をする
お願い
注意
警告
使用禁止
使用禁止
接触禁止
禁止
エアーの
水分含有

－３－
Be sure to read and understand this instruction manual. The operator must be fully
conversant with the requirements stated within this instruction manual including
important warnings, cautions and details of operation. Improper operation (mishandling)
can cause serious injury, death, fire or explosion.
Marks of warnings and cautions
WARNING Indicates a potentially hazardous situation which, if not
avoided, will result in serious injury or loss of life.
CAUTION
Indicates a potentially hazardous situation which, if not
avoided, may result in minor or moderate injury or
property damage.
■Examples of symbols
△ mark indicates [ you must be careful]. We will explain
briefly in or near the symbol.
（The example on the left is [be careful about electric shock].）
mark indicates [ you must not do]. We will explain briefly in
or near the symbol.
（The example on the left is [Avoid touching].）
●mark indicates [you must do]. We will explain briefly in or
near the symbol.
（ The left example is [be sure to ground the wire.）
■Supplementary notes
Important Indicates notes which we ask you to observe. They are helpful
to fully achieve performance and functions of the equipment.
■ We shall not be responsible for any injury or damage caused by disregard of warnings,
cautions or instructions.

－４－
Below is important information regarding safe operation. Before operation, be sure to
read and understand the contents.
WARNING
Install in an area which is free of vola
tile or flammable gases
(acetylene, propane, etc.).
※They can cause explosion or fire.
Be sure to turn off main electric source by pulling out electric
plug or turning off switch of breaker before inspection.
※If not, it can cause electric shock.
Nev
er touch turning section while main electric source
is turned on. ※If done, hands can be entangled.
Be sure to ground.
※If not, it can cause electric shock or fire.
Never use to compress gases other than air.
※If done, it can cause explosion, fire or damage.
Never use with respiratory equipment
or life support system which
directly draws in compressed air. If done, it can be harmful.
SAFEGURD mush be used for such equipment.
Not recommended for use other than airbrush
application
.
Ne
ver install outdoors.
※The compressor is not of water-proof construction. If water
comes in contact with electric equipment, it can cause
short-circuit or fire.
CAUTION
Do not directly touch any section of compressor during o
peration
or soon after operation.
※ It may cause burn.
Compressed air contains drain (moisture, dust and etc.)
Use of air filter is highly recommended as drain may interfere with
the proper operation of the air compressor.
※ Please contact Airbrush Team for any questions.
Use at ambient temperature of ０℃～４０℃（during operation
※Drain will freeze at less than ０℃ and cause failure
More than ４０℃ will cause shorter lifetime or damage. Install in a safe area.
Install in a safe area.
Turn off electric source.
Use at designated temperature
Install in a safe area.
Moisture and Air dust
Do not touch
Conect ground wire
Never use to compress gaese other than air
Never use with respiratory equipment
Airbrush only
Never install outdoors
Do not touch
Operating compressor rated-time is 40 min. Never use it more than 40 min( rated-time) Never use more than rated-time

－５－
形式がご注文通りか、現品を確認してください。
輸送中に変形や破損した個所がないか確認してください。
底面に記載してあります。
付属品があるか確認してください。
◎取扱説明書×１部 ◎エアーホース×１本 ◎フィルタレギュレータ×1 個
代表形式を図示しておりますので、形式により外観形状が異なります。
形 式
電源コード
ON/OFF スイッチ
フィルタカバー
(吸い込みフィルタ)
エアーブラシホルダー
安全弁
ドレンバルブ
ハンドル型エアータンク
圧力スイッチ
ドレン排出口
圧力計
フィルタレギュレータ
(圧力調整ノブ）
エアーフィルタ
エアー取出口

－６－
Check that model name is as you ordered.
Check that there is no deformity or damage which occurred during transportation.
Model Number
Check bottom of the motor for this label.
Check that the following accessories are included.
◎instruction manual×１pc. ◎air hose ×１pc. ◎Filter Regulator ×1pc.
Appearance differs according to the model.

－７－
試運転 1
①コンプレッサの電源スイッチが “OFF” になっているのを確認してから、電源
コードをコンセントに差し込んでください。（単相 AC100Ｖ）
②電源スイッチを “ON” にし、圧縮空気を吐出することを確認してください。
・その状態で５分程度試運転を行ってください。
･ 異常音や振動がないか確認してください。
警告
・電源ｺｰﾄﾞは、直接コンセントへ差し込んでください。
※ 延長ｺｰﾄﾞの使用やタコ足配線をした場合は、電圧が低下し起動しないもしくは運転中に停止する可能性があります。
～接続方法及び確認～
① フィルタレギュレータをコンプレッサの取付口に接続します。
② エアーホース・エアーブラシを接続します。
③ オートＯＮ／ＯＦＦ機能の確認
エアーブラシを接続し電源スイッチを“ ON ” にし、数秒後に運転が停止するか確認してください。また停止後、エアーブラシの
押しボタンを押し圧縮空気を吐出させ、運転が再開するか確認してください。また、接続部分等からのエアー漏れがないことを確認してください。
注意
圧縮空気が吐出されない、または吐出されたがすぐに停止する場合は、減圧弁が完全に閉じていることが考えられます。
その場合、圧力調整ノブを音がするまで引き上げ、時計回りに回して減圧弁を開放状態にしてください。
運転
①コンプレッサに、エアーホース・エアーブラシを接続してください。
②電源スイッチが “ ＯＦＦ ” になっているのを確認し、電源コードをコンセントに差し込んでください。
③電源スイッチを ” ＯＮ ” にしてください。
④作業を開始します。
～圧力調整方法～
吐出圧力は、減圧弁・圧力調整ノブにて調整します。圧力調整ノブを音がするまで引き上げ、
時計回り（ 圧力上昇）、反時計回り（ 圧力下降）で調整します。調整後は圧力調整ノブを音
がするまで押し下げてください。
注意
・コンプレッサ～フィルタレギュレータ～エアーホース～エアーブラシはしっかりと固定してください。
エアーホースの外れにより人体に傷害を起こす可能性があります。
・吐出圧力を調整する際、減圧弁＋圧力調整ノブ付近に手を置かないでください。挟まれてけがをします。
・運転中は、操作部以外は手を触れないでください。火傷する恐れがあります。
・運転中に異常音（ カンカン音、通常と異なる音）、異常振動が発生した場合は、直ちに本機の運転を停
止し、原因を取り除いてから運転を再開してください。
運転終了
作業終了後は、電源スイッチを “ ＯＦＦ ” にし、タンクのドレンバルブを開き,タンク内の圧縮空気を完全に吐き出す。
またはフィルタレギュレータのドレン排出口を下から押し上げ圧縮空気とドレンを完全に抜き取ります。
注意
・圧縮空気を吐き出すときは、エアーブラシを人体に向けないでください。※目や皮膚の炎症、人体への危険があります。
・ドレンの排出は、コップ等を用意し行ってください。※ドレンが飛散し、回りを汚す可能性があります。
○ 一
電源スイッチ
OFF ON
圧力調整ノブ
音がするまで引き
上げ回転させる
ドレン排出口
・水がたまった場合もしくは、作業
終了時に上に押し上げるとドレン
を排出することが出来ます。
フィルタレギュレータを下図のようにコン
プレッサ出口にしっかりと固定します。

－８－

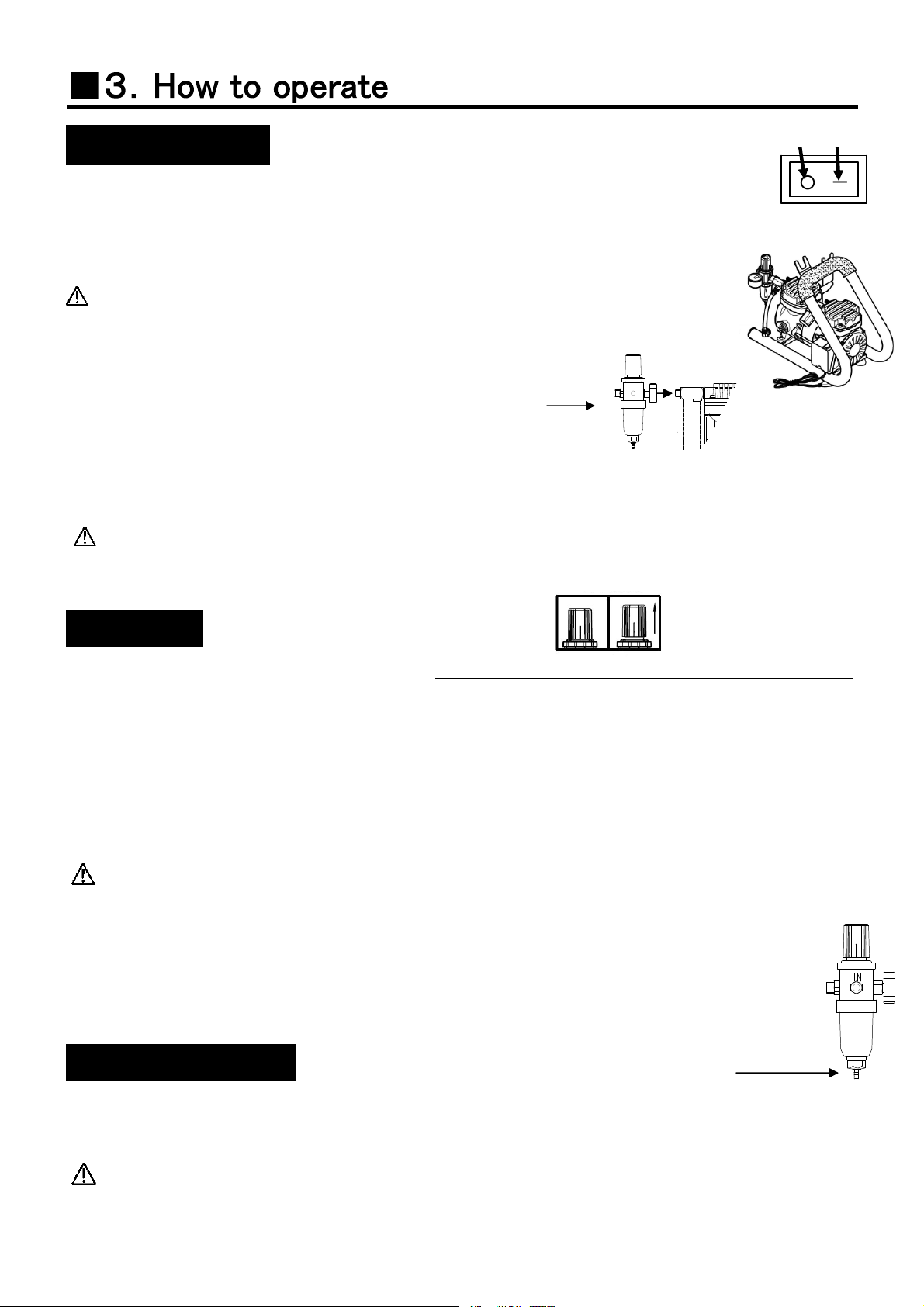

Test operation1
①First check that electric source switch of compressor is turned “ ＯＦＦ ” , and
Then insert electric cord into electric outlet.
②Turn on electric source switch “ON” and check that compressed air comes out.
・Operate for about 5 minutes under these conditions.
･Check that there is no abnormal sound or vibration.
WARNING
・please plug electrical cord directly to the electric outlet.
※Use of extension cord will cause low amp draw and can cause motor to stall.
Please refrain from using an extension cord.
～Connection～
①Attach regulator/filter assembly to the compressor unit.
②Connect air hose.
③Check automatic ＯＮ／ＯＦＦ function.
Connect air hose and air brush to air outlet, and turn electric source switch “ ON ” and check that it stops operation in a few seconds.
・After it stops, push button of airbrush to exhaust compressed air and check that it restarts operation.
Check that air does not leak from connection.
CAUTION
When compressed air does not come out of the air compressor or air stops coming out shortly after, then air
regulator may be completely closed. In that case, pull pressure adj. knob upwards till sound is heard and turn it
clockwise to keep air regulator opened.
Operation
①Connect air hose and airbrush to compressor. Pull up (for adjusting) or push down until click sound.
②Check that electric source switch is turned “OFF”and insert electric source cord into electric outlet.
③Turn electric source switch “ ON ”.
④Operation will start.
～How to adjust pressure～
Adjust exhaust pressure by both air regulator and pressure adj. knob. Pull pressure adj.
knob upwards until clicking sound is heard and turn it clockwise（pressure increases）or
counterclockwise（pressure decreases）. After adjustment, push pressure adj. knob downwards
until clicking sound is heard.
CAUTION
・ Firmly attach compressor～air hose～airbrush If not firmly attached, air hose may disconnect and this
can cause injury.
When adjusting exhaust pressure, do not place your hands near or around air regulator or pressure
adj. knob. If done, it can entangle your hands and cause injury.
・Do not touch anything other than operating section during operation. If done, it can cause burn.
・If abnormal sound（clanking sound） or abnormal vibration occurs, immediately stop operation
and solve problem before restart operation. Drain regularly by pushing up the pin
End of operation
After operation ends, turn electric source switch “ OFF ”and keep pushing button of air brush and completely
exhaust compressed air inside compressor. Push drain outlet of filter ball upwards from the bottom and completely
exhaust compressed air and drain.
CAUTION
・Prepare cup or something to receive drainage when exhausting drain.
・If not, drainage can scatter and cause injury or stain surrounding area.
Electric source switch
○ 一
OFF ON

－９－
コンプレッサを常にベストの状態で使用し、長持ちさせるために保守項目を定期的に行っ
てください。
保守項目
整備時間
保守要領
毎日
100h 毎
または､
半年
作動確認 ○ ３．ご使用方法 参照（8 頁）
オートＯＮ/ＯＦＦ機能の作動
確認 ○ ３．ご使用方法 参照（8 頁）
フィルタ・ボールのドレン抜き ○ ３．ご使用方法 参照（8 頁）
異常振動・異常音 ○ ５．故障の原因と対策 参照（12 頁）
吸込フィルタ ○ エアー吹きで掃除してください。
■ 分解上の注意
電源コードをコンセントより抜く等、必ず元電源を切ってから作業を行う。
※急に運転状態になり人体に傷害を与える危険性があります。
コンプレッサ内の圧縮空気を完全に吐き出してから作業を行う。
※分解時、部品が飛び人体に傷害を与える危険性があります。
■ 部品の購入について
部品をご購入の際は、各部の名称（6頁）を参考にし､販売店または当社支店・営業所
へお申しつけください。

－１０－
Do the following items periodically to use compressor in the best condition.
Inspection items
Maintenance time
Contents
daily
every
100hours
or every 6
months
Check operation ○ Refer to ３．How to operate（page 9）
Check automatic
ＯＮ/ＯＦＦ function ○ Refer to ３．How to operate（page 9）
Drain filter ball ○ Refer to ３．How to operate（page 9）
Abnormal sound or vibration ○ Refer to ５．Problems and remedies
（page 13）
Intake filter ○ Clean filter by blowing air.
■ Precautions about disassembly
Be sure to turn off main electric source by pulling out electric source cord from
electric outlet before doing maintenance and inspection.
※If not, sudden operation can cause injury.
Completely exhaust compressed air inside compressor before doing maintenance
And inspection.
※If not, flying parts can cause injury during disassembly.
■ Ordering parts
Refer to parts list (page 7) and specify correct part name.

－１１－
●万一、異常が起こった場合、次表を参考に対応ください。
対策欄の※印は、販売店または当社支店・営業所で処理することが望ましい内容
となります。
故障の状態 原因 対策
電動機が廻らない
電源が入っていない 電源を入れる
保護装置の作動
電源スイッチを切り､圧縮空気を抜い
てから約 15 分後に再び電源スイッ
チを入れ直して下さい｡
電圧が低い ※ 電力会社に相談してください。
圧縮機本体の焼付け ※ 修理
圧力スイッチの不具合 ※ 修理
圧力が上がらない、
または圧力の上昇
に時間がかかる
減圧弁が閉まっている ３．ご使用方法 参照（５頁）
フィルタ・ レギュレータから
エアー漏れ 清掃
フィルタの詰り フィルタをエアー吹きで清掃してくだ
さい。
各締付部・配管部の漏れ 締め増し、または部品交換
異常音、異常振動
がする
据え付け不良 水平に据え付け（４脚を設置）
圧縮機本体内部の磨耗 ※修理
部品の緩み 増し締め
※ モータ保護装置が作動する主な原因
●定格時間（40 分）を越えて運転した場合。
●低電圧でコンプレッサを起動もしくは運転させた場合（延長コードの使用やタコ足配線も含まれます）
●密閉した状態での使用、周囲温度が高い等、冷却効果がない状態で運転された場合

－１２－
●If some problem occurs, refer to the chart below and solve it.
The asterisk※marked items in the “remedies” column indicate problems which
Maybe difficult for the user to handle. In such a case, contact the shop
Where you made the purchase or our local distributor.
Problems Causes Remedies
Motor does not
operate
Electric source is not
turned on. Turn on electric source.
Safeguard activates.
Turn off electric source switch,
exhaust compressed air and turn
electric source switch on again in
about 15 minutes.
Voltage is low. ※Contact local electric company.
Seizure in compressor ※Repair.
Pressure switch failure ※Repair.
Pressure does not
rise or it takes time
for pressure to rise
Air regulator is closed. Refer to ３． How to operate（page
５）
Air leaks from filter ball. Clean filter ball.
Filter is clogged. Clean filter by blowing with air.
Air leaks from each
connection and piping. Tighten or replace parts.
Abnormal sound or
vibration
Installation failure Install evenly（Install on 4 legs）
Wear inside basic
compressor ※Repair
Parts are loosened. Tighten
※Main causes for activating motor safeguard.
●When, operating compressor more than 40min (rated-time)
●When, starting or operating compressor with low voltage.
(Including usage of extension cord and/or multiple-tap)
●When, operating compressor with no cooling effect such as high ambient
temperature and /or being hermetically closed.

－１３－
■ 保証・ 修理サービス
・保証期間は、お買いあげの日から６ヶ月です。
・万一、故障の場合は、お買いあげの販売店またはアネスト岩田コーティングサービスまでご連絡ください。
保証期間中は、無償修理いたします。
・本製品の故障または不具合に伴う生産補償、営業補償など二次損失に対する補償は致しませんのでご了承願い
ます。
・次の場合は保証期間内でもお客様のご負担（有償）になります。
・取扱説明書の注意事項を守られなかったことによる故障および損傷
・お客様の取扱上の不注意による故障および損傷
・消耗品の交換・修理
・天災、地変、火災、地震、水害、塩害、落雷、公害などによる故障および損傷
・純正部品以外の部品が使用されている場合
・指定の修理店以外による修理がなされている場合
・エアーブラシ以外の用途に使用した場合
・本製品の故障または不具合に伴う生産補償、営業補償など二次損失に対する補償は致しませんのでご了承願い
ます。
・保証は日本国内においてのみ有効です。
【お問い合わせ窓口】
◆ 修理・保守に関するお問い合わせ
アネスト岩田コーティングサービス株式会社 （お問い合わせ先は当社ホームページをご確認ください）
◆ 技術的なお問い合わせ、ご意見、ご希望など当社支店・営業所又はお客様相談室までご連絡下さい。
（支店・営業所のお問い合わせ先は当社ホームページをご確認ください）
上記のお問い合わせ先は変更される場合がございますので、最新のお問い合わせ先につきましては当社ホームページをご覧ください。
Please contact your local ANEST IWATA agent for inquiries
〒223-8501 神奈川県横浜市港北区新吉田町3176
No．T213-03
08305311
お客様相談室
： 0120-917-144
※携帯電話･PHS からもご利用いただけます。
（受付時間:月～金 9:00～17:45 土・日曜、祝祭日、夏季休暇、年末年始を除く）
FAX ： [phone] (受付時間外用)
フリーダイヤル
