Anker PAP 22 User manual

51005004216 V01
For FAQs and more information, please visit:
anker.com/support
@AnkerDeutschland
@AnkerJapan
@Anker
@AnkerOcial
@Anker_JP
@anker_ocial
@anker_jp
INSTALLATION MANUAL
Balcony Solar Power System
Balkonkraftwerk

DE 01-42
EN 44-86

Montage mit
Solarpanel-
Neigungshalterungen
• Die PV-Solaranlage ist netzgekoppelt. Prüfen Sie, ob
dies in Ihrer Region erlaubt ist. Je nach Region kann eine
behördliche Genehmigung vor oder nach der Montage
erforderlich sein.
• Vergewissern Sie sich, dass die Verkabelung korrekt
ist und keine Drähte beschädigt oder eingeklemmt sind.
Wir hoen, dass diese Informationen hilfreich sind, um Ihnen die Montage zu
erleichtern. Wenn Sie weitere Hilfe benötigen, wenden Sie sich bitte an unseren
freundlichen und unkomplizierten Kundenservice.
We hope this manual helps you with the installation process. If you still need any
further assistance, our friendly and hassle-free service is always here for you.
Email: [e-mail]
Phone: (DE) [phone]
T
• The solar PV system is grid-tied. Please check if it is
allowed in your area. Depending on the region, ocial
approval may be required before or after installation.
• Make sure the wiring is correct and no wires are
damaged or pinched.
T

DE 0201 DE
PV-Balkon-Solaranlage – Übersicht über die Installationsschritte
• SchrittA: Finden Sie einen geeigneten Standort für die Installation der PV-Balkon-Solaranlage.
• SchrittB: Installieren Sie das erste Solarpanel.
• SchrittC: Montieren Sie den Mikrowechselrichter.
• SchrittD: Installieren Sie das zweite Solarpanel.
• SchrittE: Verbinden Sie das Solarpanel und den Mikrowechselrichter mit dem Verlängerungskabel des Solarpanels. Warten
Sie dann 90Sekunden.
HINWEIS: Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit
Strom versorgen kann.
• SchrittF: Scannen Sie den QR-Code und laden Sie die Anker-App herunter. Befolgen Sie die Anweisungen in der App, um die
Konfiguration des Mikrowechselrichters und den Anschluss des Schuko-Kabels abzuschließen.
HINWEIS: Dieser Schritt muss durchgeführt werden, während das Stromnetz Ihres Hauses Strom führt.
• SchrittG: Nach 20Minuten erhalten Sie Daten von der PV-Balkon-Solaranlage auf Ihrer Anker-App.
HINWEIS: Gemäß den behördlichen Vorschriften und zur Gewährleistung der Sicherheit started der Mikrowechselrichter seinen
Betrieb erst, wenn er 5 Minuten lang an ein Stromnetz angeschlossen ist. Um die Genauigkeit der Daten zu verbessern,
überprüft und validiert das System die Daten 15 Minuten lang, bevor es sie in der App anzeigt.
Übersicht über die Komponenten
Halterungen für die Neigung von Solarpanelen
45 40 35 30
40
45 35 30
30
2
1
3
4
6
7
8
5
1. 304 Schlauchklemmen aus Edelstahl (K) 5. Befestigungsklemme (E)
2. U-förmiger Träger (D) 6. Endklemmen (F)
3. Vertikales Traggerüst (B) 7. Solarpanel-Tragarm (A)
4. Unterer Tragarm (C) 8. Silikon-Puerkissen (L)
Solarpanel
Mikrowechselrichter
2
3
4
5
1
Hinweis: Das Aussehen des Produkts kann je nach Lieferant und Batch variieren.
1. Montage 3. WLAN-Modul 5. QC4-Stecker
2. AC-Stecker 4. QC4-Buchse
Zubehör
Solarpanel-Tragarm (×4)
Vertikales Traggerüst (×4)
Unterer Tragarm (×4)
Cmm
618
Bmm
110 0
Amm
1200
HG I
DEF
JKL
U-förmiger Träger(×4)
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×26)
Befestigungsklemmen (×8) Endklemmen (×4)
M6 Flanschmuttern (×20) 304 Schlauchklemmen aus
Edelstahl (×10) Schaumstopuer (×4)
M
N
O
Kreuzschlitzschraubendreher
Sechskantschlüssel Hilfsseil für die Montage Arbeitshandschuhe
(Nicht inbegrien)
P Q R
Solarpanel-Verlängerungskabel Kabelbinder Schuko-Anschlusskabel
Stecker Buchse Schuko-Stecker

DE 0403 DE
Solarpanel-Tragarm (×4)
Vertikales Traggerüst (×4)
Unterer Tragarm (×4)
Cmm
618
Bmm
110 0
Amm
1200
HG I
DEF
JKL
U-förmiger Träger(×4)
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×26)
Befestigungsklemmen (×8) Endklemmen (×4)
M6 Flanschmuttern (×20) 304 Schlauchklemmen aus
Edelstahl (×10) Schaumstopuer (×4)
M
N
O
Kreuzschlitzschraubendreher
Sechskantschlüssel Hilfsseil für die Montage Arbeitshandschuhe
(Nicht inbegrien)
P Q R
Solarpanel-Verlängerungskabel Kabelbinder Schuko-Anschlusskabel
Stecker Buchse Schuko-Stecker
Vor der Montage
Wenn Sie die Solaranlage sofort überprüfen und in Betrieb nehmen möchten, sollten Sie die Montage bei sonnigem Wetter durchführen.
Wir empfehlen, dass bei der Montage oder Demontage mindestens zwei Personen zusammenarbeiten.
Einen Standort auswählen
Das Solarpanel kann auf dem Balkon oder auf dem Boden montiert werden. Verschiedene Standorte erfordern unterschiedliche
Montagemethoden und Zubehör. Wählen Sie einen geeigneten Standort, bevor Sie die Solarpanele montieren.
Messen der Entfernung
Bestimmen Sie die Position des Mikrowechselrichters und Solarpanels mit dem Schuko-Anschlusskabel und Verlängerungskabel
des Solarpanels.
T
·Es können zusätzliche Verlängerungskabel erforderlich sein.

DE 0605 DE
Montage
Auf einem Balkon (unter 1,2m)
• Stellen Sie sicher, dass das Solarpanel über das Balkongeländer hinausragen kann.
• Solarpanele wiegen 90kg (198,41lbs), stellen Sie also sicher, dass der Balkon sie tragen kann.
Option 1: Neigungswinkel von 30°, 35°, 40° und 45°
Was Sie brauchen
HI
KL
G
EF
Cmm
618
Bmm
110 0
Amm
1200
J
NO
M
Vertikales Traggerüst (×4)
Solarpanel-Tragarm (×4)
Unterer Tragarm (×4)
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×26)
Befestigungsklemmen (×8) Endklemmen (×4)
M6 Flanschmuttern (×20)
304 Schlauchklemmen aus
Edelstahl (×10) Schaumstopuer (×4) Kreuzschlitzschraubendreher
Sechskantschlüssel Hilfsseil für die Montage Arbeitshandschuhe
(Nicht inbegrien)
1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an.
Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt.
F x2
Endklemmen
A x2
Solarpanel-Tragarm
mm
1200
I x4
M6*12 Sechskantschrauben
mit Flansch
2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel.
J x4
M6 Flanschmuttern
A x2
Solarpanel-Tragarm
mm
1200
I x4
M6*12 Sechskantschrauben
mit Flansch
3. Montieren Sie das vertikale Gerüst und den Solarpanel-Tragarm, ohne die Schrauben festzuziehen.
M6*65 Sechskantschrauben mit Flansch
H x2
B x2
Vertikales Traggerüst
mm
110 0

DE 0807 DE

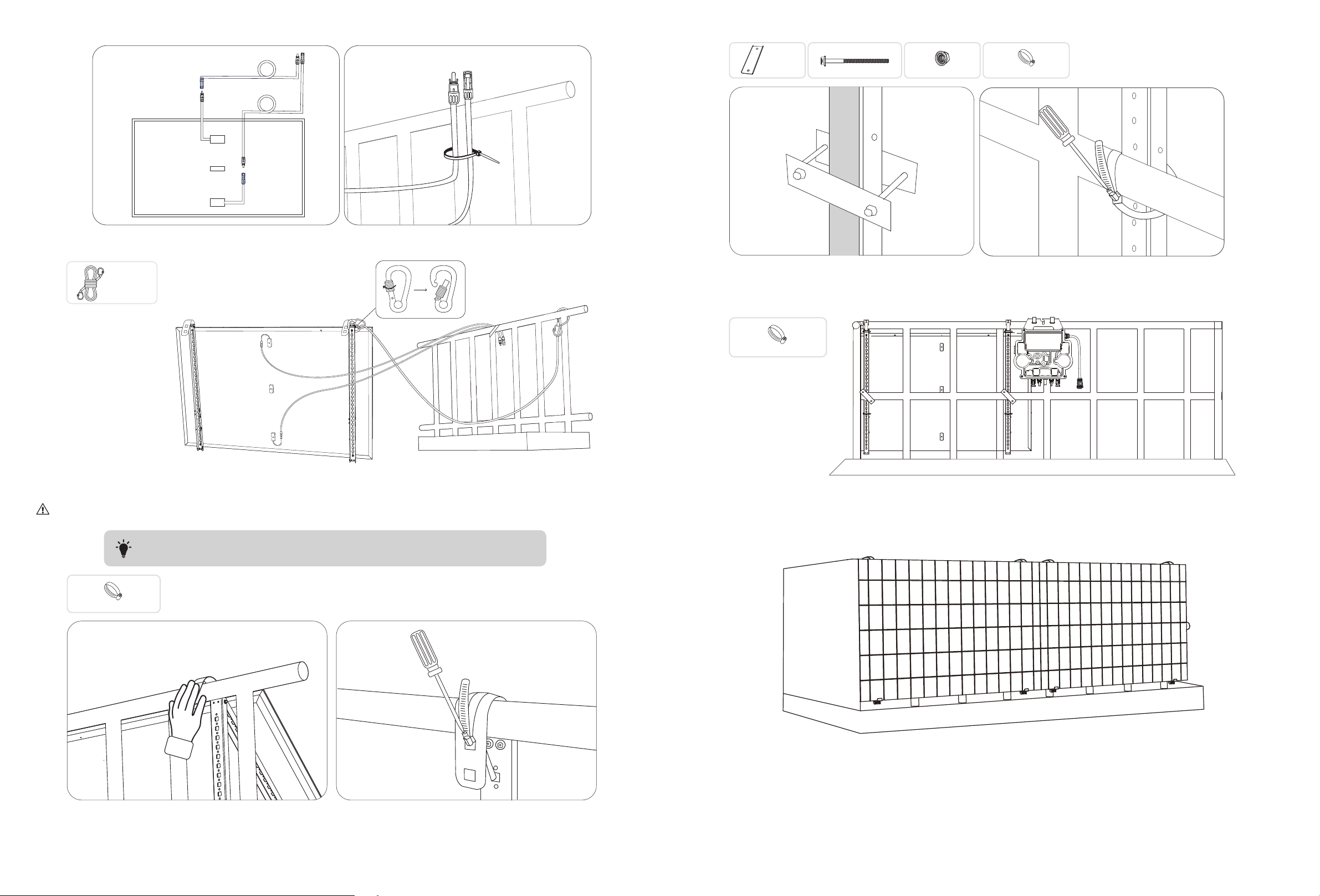

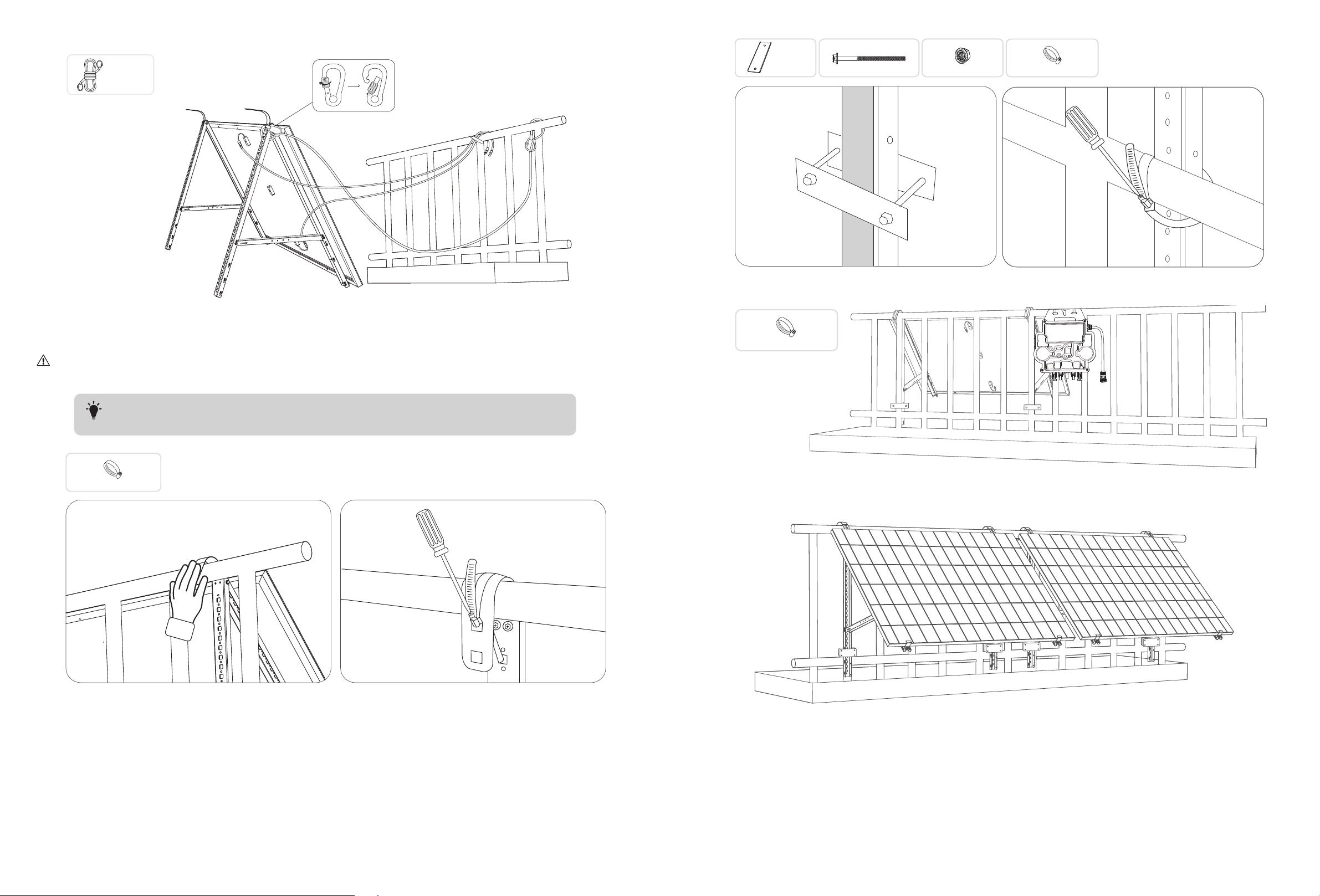

7. Befestigen Sie das Montagehilfsseil an der Halterung und am Balkongeländer. Stellen Sie sicher, dass das Seil stra gespannt ist.
O x1
Hilfsseil für die Montage
8. Bringen Sie die Halterungen für das Solarpanel am Balkongeländer an und befestigen Sie sie dann mit Befestigungsklemmen
und Edelstahl-Sechskantmuttern mit Flansch.
T
·Ziehen Sie die Edelstahl-Sechskantmuttern mit Flansch im Uhrzeigersinn an und lösen Sie sie gegen
den Uhrzeigersinn.
·Zur Befestigung der Halterungen auf einer Seite werden mindestens 2 Edelstahl-Sechskantmuttern mit
Flansch benötigt.
M6*100 Sechskantschrauben mit Flansch
E x4
Befestigungsklemmen
G x4 J x4
M6 Flanschmuttern 304 Schlauchklemmen aus Edelstahl
K x2
9. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer.
Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen.
304 Schlauchklemmen aus Edelstahl
K x2
Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.
4. Montieren Sie den unteren Tragarm und stellen Sie den Winkel so ein, dass die maximale Sonneneinstrahlung erreicht wird.
Hinweis: Achten Sie darauf, dass die beiden Enden des unteren Tragarms an den entsprechenden Nummern ausgerichtet sind.
C x2
°~°
45 40 35 30
45 40 35 30
A
C
B
45 40 35 30
45 40 35 30
45 40 35 30
mm
618
Unterer Tragarm M6*65 Sechskantschrauben mit Flansch
H x4
5. Ziehen Sie alle Schrauben mit einem Drehmoment von 5Nm an.
5N.m
N x1
Sechskantschlüssel
6. Verbinden Sie das Solarpanel mit dem Verlängerungskabel des Solarpanels.
Hinweis: Sichern Sie das Verlängerungskabel des Solarpanels vorübergehend mit Kabelbindern am Balkongeländer, um ein
Herunterfallen zu vermeiden.

DE 1009 DE
10. Wiederholen Sie die obigen Schritte, um ein weiteres Solarpanel zu montieren.
11. Verbinden Sie das Solarpanel und den Mikrowechselrichter mit den Verlängerungskabeln des Solarpanels.
Hinweis:
1. Stellen Sie sicher, dass vor diesem Schritt zwei Solarpanele installiert wurden.
2. Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit
Strom versorgen kann.

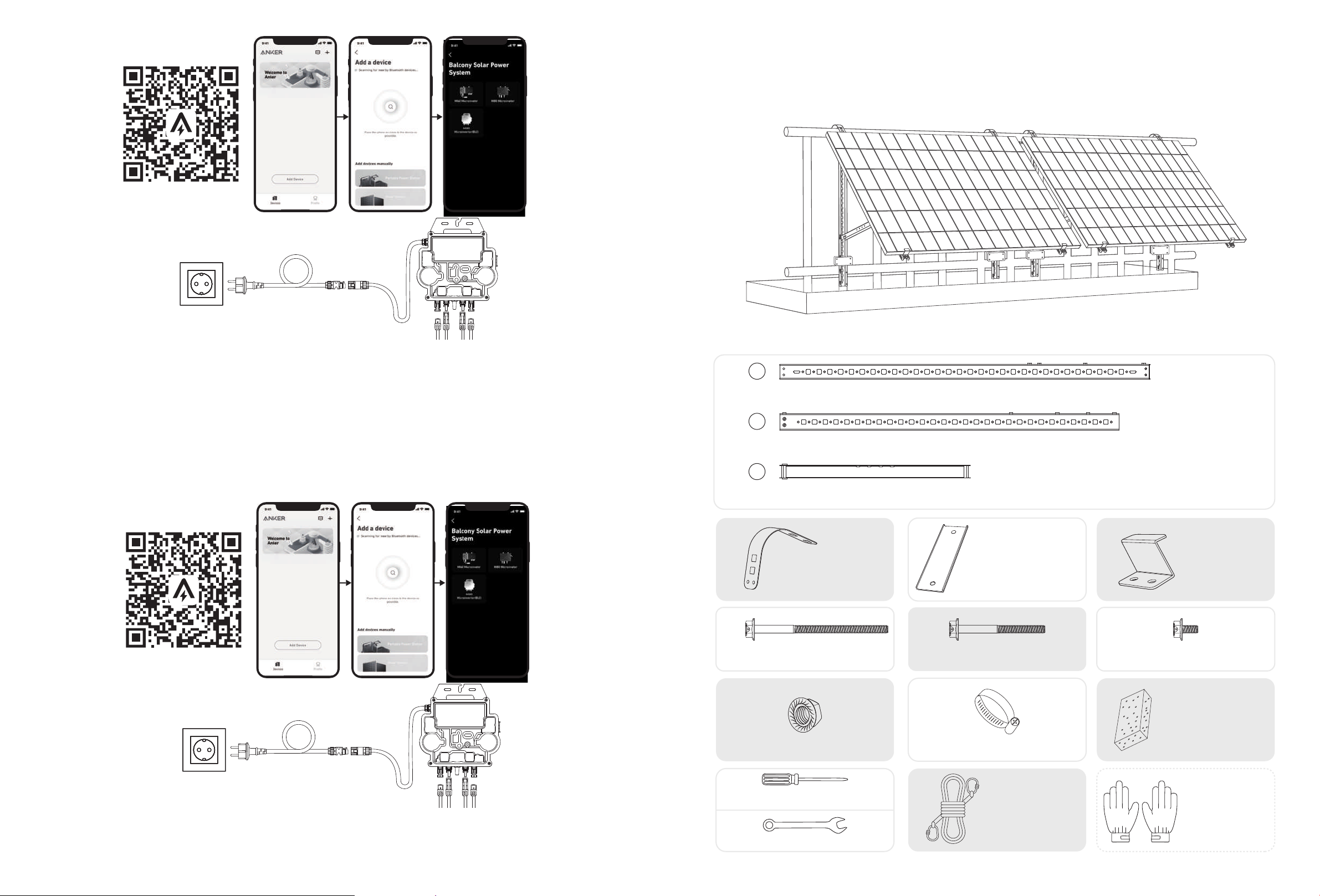

12. Schalten Sie Bluetooth auf Ihrem Telefon ein.
13. Laden Sie die App herunter und befolgen Sie die Anweisungen in der App, um die Konfiguration des Mikrowechselrichters und
den Anschluss des Schuko-Kabels abzuschließen, können Sie den Mikrowechselrichter über das Schuko-Kabel an Ihr Hausnetz
anschließen.
Auto-Modus:
①Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen oziellen App-Stores nach
„Anker“, um die App herunterzuladen.
②Melden Sie sich bei Ihrem Anker-Konto an.
③Tippen Sie auf Geräte hinzufügen/+ > MI80 Mikrowechselrichter (BLE).
④Wählen Sie das WLAN Ihres Hauses aus, geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie
werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑤Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen” und
wiederholen Sie dann Schritt4.
⑥Wenn Sie auf die Seite „Erfolgreich hinzugefügt” weitergeleitet werden, ist die Konfiguration abgeschlossen. Auf dieser Seite
können Sie auch den Gerätenamen ändern.
Manueller Modus:
①Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen oziellen App-Stores nach
„Anker“, um die App herunterzuladen.
②Melden Sie sich bei Ihrem Anker-Konto an.
③Tippen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
④Folgen Sie den Anweisungen in der App und tippen Sie auf Das Gerät wurde zurückgesetzt.
⑤Wählen Sie das WLAN Ihres Hauses aus, geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie
werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑥Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen” und
wiederholen Sie dann Schritt4.
⑦Wenn Sie auf die Seite „Erfolgreich hinzugefügt” weitergeleitet werden, ist die Konfiguration abgeschlossen. Auf dieser Seite
können Sie auch den Gerätenamen ändern.
14. Zum Schutz Ihrer Privatsphäre und Sicherheit schaltet der Mikrowechselrichter Bluetooth automatisch ab, sobald die
Inbetriebnahme abgeschlossen ist. Sie können das Bluetooth des Mikrowechselrichters wieder einschalten, indem Sie die
Gleichstromleitungen abziehen und wieder anschließen. Befolgen Sie die oben genannten Schritte, um die Inbetriebnahme
innerhalb von 15Minuten abzuschließen.

DE 1211 DE
Option 2: Neigungswinkel von 0°
Was Sie brauchen
Amm
1200
Solarpanel-Tragarm (×4)
HI
KL
G
EF
J
NO
M
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×26)
Befestigungsklemmen (×8) Endklemmen (×4)
M6 Flanschmuttern (×20)
304 Schlauchklemmen aus
Edelstahl (×10) Schaumstopuer (×4) Kreuzschlitzschraubendreher
Sechskantschlüssel Hilfsseil für die Montage Arbeitshandschuhe
(Nicht inbegrien)
1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an.
Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt.
F x2
Endklemmen
A x2
Solarpanel-Tragarm
mm
1200
I x4
M6*12 Sechskantschrauben
mit Flansch
2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel.
J x4
M6 Flanschmuttern
A x2
Solarpanel-Tragarm
mm
1200
I x4
M6*12 Sechskantschrauben
mit Flansch
3. Ziehen Sie alle Schrauben mit einem Drehmoment von 5Nm an.
5N.m
N x1
Sechskantschlüssel
4. Verbinden Sie das Solarpanel mit dem Verlängerungskabel des Solarpanels.
Hinweis: Sichern Sie das Verlängerungskabel des Solarpanels vorübergehend mit Kabelbindern am Balkongeländer, um ein
Herunterfallen zu vermeiden.

DE 1413 DE
8. Wiederholen Sie die obigen Schritte, um ein weiteres Solarpanel zu montieren.
9. Verbinden Sie das Solarpanel und den Mikrowechselrichter mit den Verlängerungskabeln des Solarpanels.
Hinweis:
1. Stellen Sie sicher, dass vor diesem Schritt zwei Solarpanele installiert wurden.
2. Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit
Strom versorgen kann.

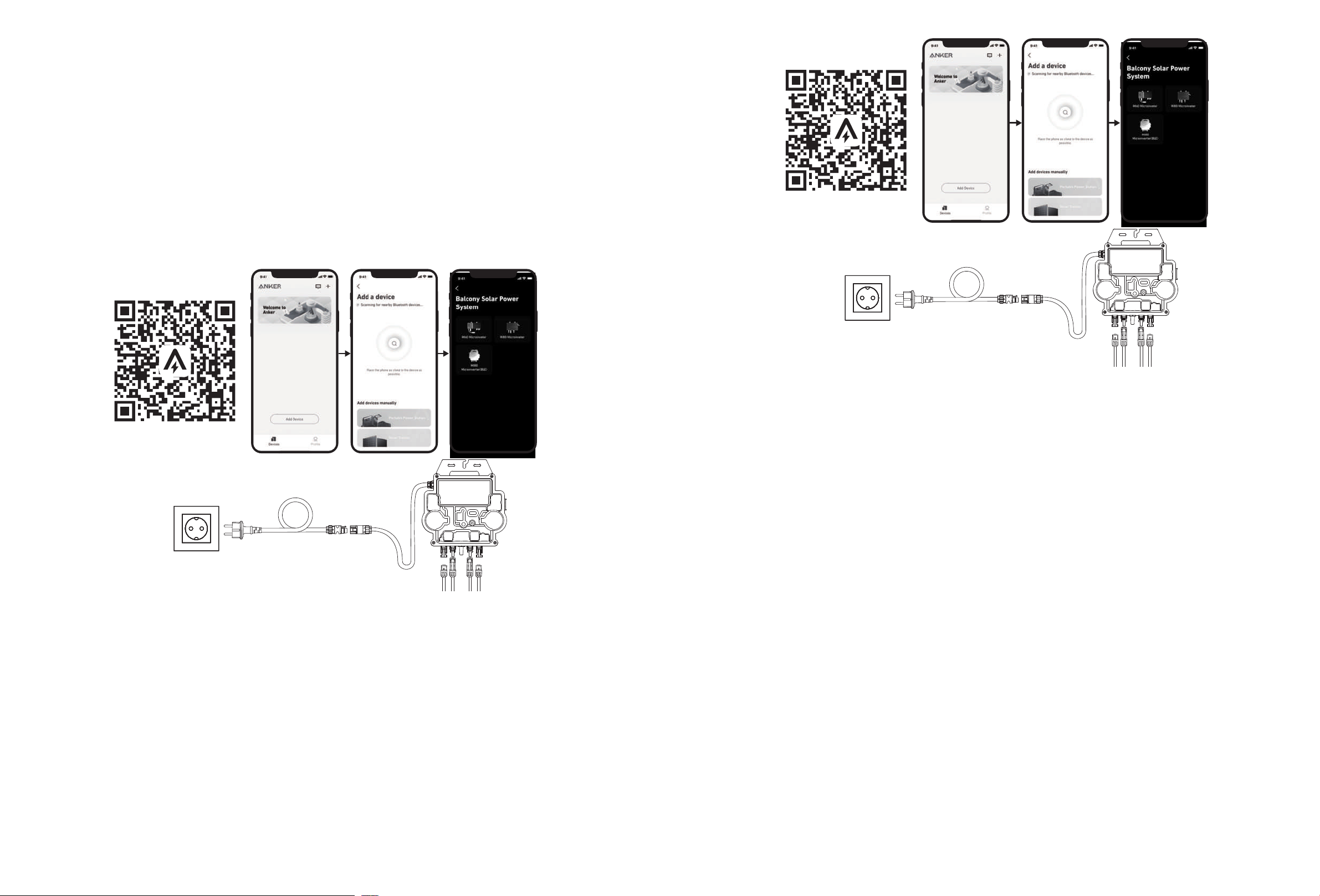

10. Schalten Sie Bluetooth auf Ihrem Telefon ein.
11. Laden Sie die App herunter und befolgen Sie die Anweisungen in der App, um die Konfiguration des Mikrowechselrichters und
den Anschluss des Schuko-Kabels abzuschließen, können Sie den Mikrowechselrichter über das Schuko-Kabel an Ihr Hausnetz
anschließen.
Auto-Modus:
①Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen oziellen App-Stores nach
„Anker“, um die App herunterzuladen.
②Melden Sie sich bei Ihrem Anker-Konto an.
③Tippen Sie auf Geräte hinzufügen/+ > MI80 Mikrowechselrichter (BLE).
④Wählen Sie das WLAN Ihres Hauses aus, geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie
werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑤Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen” und
wiederholen Sie dann Schritt4.
⑥Wenn Sie auf die Seite „Erfolgreich hinzugefügt” weitergeleitet werden, ist die Konfiguration abgeschlossen. Auf dieser Seite
können Sie auch den Gerätenamen ändern.
5. Befestigen Sie das Montagehilfsseil an der Halterung und am Balkongeländer. Stellen Sie sicher, dass das Seil stra
gespannt ist.
O x1
Hilfsseil für die Montage
6. Bringen Sie die Halterungen für das Solarpanel am Balkongeländer an und befestigen Sie sie dann mit Befestigungsklemmen
und Edelstahl-Sechskantmuttern mit Flansch.
T
·Ziehen Sie die Edelstahl-Sechskantmuttern mit Flansch im Uhrzeigersinn an und lösen Sie sie
gegen den Uhrzeigersinn.
·Zur Befestigung der Halterungen auf einer Seite werden mindestens 2 Edelstahl-Sechskantmuttern
mit Flansch benötigt.
M6*100 Sechskantschrauben mit Flansch
E x4
Befestigungsklemmen
G x4 J x4
M6 Flanschmuttern 304 Schlauchklemmen aus Edelstahl
K x2
7. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer.
Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen.
304 Schlauchklemmen aus Edelstahl
K x2
Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.

DE 1615 DE
Manueller Modus:
①Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen oziellen App-Stores nach
„Anker“, um die App herunterzuladen.
②Melden Sie sich bei Ihrem Anker-Konto an.
③Tippen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
④Folgen Sie den Anweisungen in der App und tippen Sie auf Das Gerät wurde zurückgesetzt.
⑤Wählen Sie das WLAN Ihres Hauses aus, geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie
werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑥Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen” und
wiederholen Sie dann Schritt4.
⑦Wenn Sie auf die Seite „Erfolgreich hinzugefügt” weitergeleitet werden, ist die Konfiguration abgeschlossen. Auf dieser Seite
können Sie auch den Gerätenamen ändern.
12. Zum Schutz Ihrer Privatsphäre und Sicherheit schaltet der Mikrowechselrichter Bluetooth automatisch ab, sobald die
Inbetriebnahme abgeschlossen ist. Sie können das Bluetooth des Mikrowechselrichters wieder einschalten, indem Sie die
Gleichstromleitungen abziehen und wieder anschließen. Befolgen Sie die oben genannten Schritte, um die Inbetriebnahme
innerhalb von 15Minuten abzuschließen.
Auf einem Balkon (1,2m oder mehr)
• Stellen Sie sicher, dass das Solarpanel über das Balkongeländer hinausragen kann.
• Solarpanele wiegen 90kg (198,41lbs), stellen Sie also sicher, dass der Balkon sie tragen kann.
Option 1: Neigungswinkel von 30°, 35°, 40° und 45°
Was Sie brauchen
Solarpanel-Tragarm (×4)
Vertikales Traggerüst (×4)
Unterer Tragarm (×4)
Cmm
618
Bmm
110 0
Amm
1200
HG I
DEF
JKL
U-förmiger Träger(×4)
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×26)
Befestigungsklemmen (×8) Endklemmen (×4)
M6 Flanschmuttern (×20) 304 Schlauchklemmen aus
Edelstahl (×10) Schaumstopuer (×4)
M
N
O
Kreuzschlitzschraubendreher
Sechskantschlüssel Hilfsseil für die Montage Arbeitshandschuhe
(Nicht inbegrien)

DE 1817 DE
1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an.
Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt.
F x2
Endklemmen
A x2
Solarpanel-Tragarm
mm
1200
I x4
M6*12 Sechskantschrauben
mit Flansch
2. Legen Sie die Silikon-Puerkissen auf die U-förmigen Träger. Befestigen Sie dann die Haken an den vertikalen Traggerüst en.
B x2
Vertikales Traggerüst
mm
110 0
D x2 L x2
U-förmiger Träger Schaumstopuer
I x4
M6*12 Sechskantschrauben
mit Flansch
3. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel.
J x4
M6 Flanschmuttern
A x2
Solarpanel-Tragarm
mm
1200
I x4
M6*12 Sechskantschrauben
mit Flansch
4. Montieren Sie das vertikale Gerüst und den Solarpanel-Tragarm, ohne die Schrauben festzuziehen.
M6*65 Sechskantschrauben mit Flansch
H x2
B x2
Vertikales Traggerüst
mm
110 0
5. Montieren Sie den unteren Tragarm und stellen Sie den Winkel so ein, dass die maximale Sonneneinstrahlung erreicht wird.
Hinweis: Achten Sie darauf, dass die beiden Enden des unteren Tragarms an den entsprechenden Nummern ausgerichtet sind.
°~°
45 40 35 30
45 40 35 30
A
C
B
45 40 35 30
45 40 35 30
45 40 35 30
C x2
mm
618
Unterer Tragarm M6*65 Sechskantschrauben mit Flansch
H x4
6. Ziehen Sie alle Schrauben mit einem Drehmoment von 5N.m an.
5N.m
N x1
Sechskantschlüssel
7. Verbinden Sie das Solarpanel mit dem Verlängerungskabel des Solarpanels.
Hinweis: Sichern Sie das Verlängerungskabel des Solarpanels vorübergehend mit Kabelbindern am Balkongeländer, um ein
Herunterfallen zu vermeiden.

DE 2019 DE
M6*100 Sechskantschrauben mit Flansch
E x4
Befestigungsklemmen
G x4 J x4
M6 Flanschmuttern 304 Schlauchklemmen aus Edelstahl
K x2
11. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer.
Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen.
304 Schlauchklemmen aus Edelstahl
K x2
Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.
12. Wiederholen Sie die obigen Schritte, um ein weiteres Solarpanel zu montieren.
13. Verbinden Sie das Solarpanel und den Mikrowechselrichter mit den Verlängerungskabeln des Solarpanels.
Hinweis:
1. Stellen Sie sicher, dass vor diesem Schritt zwei Solarpanele installiert wurden.
2. Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit
Strom versorgen kann.
8. Befestigen Sie das Montagehilfsseil an der Halterung und am Balkongeländer. Stellen Sie sicher, dass das Seil stra gespannt ist.
O x1
Hilfsseil für die Montage
9. Hängen Sie das Solarpanel an das Balkongeländer und passen Sie die U-förmigen Träger manuell an die Form des
Balkongeländers an. Sichern Sie dann die U-förmigen Träger mit Edelstahl-Sechskantmuttern mit Flansch.
Halten Sie das Solarpanel fest, bis die U-förmigen Träger mit den Edelstahl-Sechskantmuttern mit Flansch sicher befestigt sind.
Werden die die U-förmigen Träger zu häufig gedrückt, kann die Lackoberfläche Risse bekommen.
T
·Ziehen Sie die Edelstahl-Sechskantmuttern mit Flansch im Uhrzeigersinn fest.
·Lösen Sie die Edelstahl-Sechskantmuttern mit Flansch gegen den Uhrzeigersinn.
304 Schlauchklemmen aus Edelstahl
K x2
10. Bringen Sie die Halterungen für das Solarpanel am Balkongeländer an und befestigen Sie sie dann mit Befestigungsklemmen
und Edelstahl-Sechskantmuttern mit Flansch.

DE 2221 DE
14. Schalten Sie Bluetooth auf Ihrem Telefon ein.
15. Laden Sie die App herunter und befolgen Sie die Anweisungen in der App, um die Konfiguration des Mikrowechselrichters
und den Anschluss des Schuko-Kabels abzuschließen, können Sie den Mikrowechselrichter über das Schuko-Kabel an Ihr
Hausnetz anschließen.
Auto-Modus:
①Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen oziellen App-Stores nach
„Anker“, um die App herunterzuladen.
②Melden Sie sich bei Ihrem Anker-Konto an.
③Tippen Sie auf Geräte hinzufügen/+ > MI80 Mikrowechselrichter (BLE).
④Wählen Sie das WLAN Ihres Hauses aus, geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie
werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑤Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen” und
wiederholen Sie dann Schritt4.
⑥Wenn Sie auf die Seite „Erfolgreich hinzugefügt” weitergeleitet werden, ist die Konfiguration abgeschlossen. Auf dieser Seite
können Sie auch den Gerätenamen ändern.
Manueller Modus:
①Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen oziellen App-Stores nach
„Anker“, um die App herunterzuladen.
②Melden Sie sich bei Ihrem Anker-Konto an.
③Tippen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
④Folgen Sie den Anweisungen in der App und tippen Sie auf Das Gerät wurde zurückgesetzt.
⑤Wählen Sie das WLAN Ihres Hauses aus, geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie
werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑥Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen” und
wiederholen Sie dann Schritt4.
⑦Wenn Sie auf die Seite „Erfolgreich hinzugefügt” weitergeleitet werden, ist die Konfiguration abgeschlossen. Auf dieser Seite
können Sie auch den Gerätenamen ändern.
16. Zum Schutz Ihrer Privatsphäre und Sicherheit schaltet der Mikrowechselrichter Bluetooth automatisch ab, sobald die
Inbetriebnahme abgeschlossen ist. Sie können das Bluetooth des Mikrowechselrichters wieder einschalten, indem Sie die
Gleichstromleitungen abziehen und wieder anschließen. Befolgen Sie die oben genannten Schritte, um die Inbetriebnahme
innerhalb von 15Minuten abzuschließen.

DE 2423 DE
Option 2: Neigungswinkel von 0°
Was Sie brauchen
Amm
1200
Solarpanel-Tragarm (×4)
HG I
DEF
JKL
U-förmiger Träger(×4)
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×26)
Befestigungsklemmen (×8) Endklemmen (×4)
M6 Flanschmuttern (×20) 304 Schlauchklemmen aus
Edelstahl (×10) Schaumstopuer (×4)
M
N
O
Kreuzschlitzschraubendreher
Sechskantschlüssel Hilfsseil für die Montage Arbeitshandschuhe
(Nicht inbegrien)
1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an.
Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt.
F x2
Endklemmen
A x2
Solarpanel-Tragarm
mm
1200
I x4
M6*12 Sechskantschrauben
mit Flansch
2. Legen Sie die Silikon-Puerkissen auf die U-förmigen Träger. Befestigen Sie dann die U-förmigen Träger am Solarpanel-Tragarm.
J x4
M6 Flanschmuttern
A x2
Solarpanel-Tragarm
mm
1200
I x4
M6*12 Sechskantschrauben
mit Flansch
3. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel.
J x4
M6 Flanschmuttern
A x2
Solarpanel-Tragarm
mm
1200
I x4
M6*12 Sechskantschrauben
mit Flansch
4. Ziehen Sie alle Schrauben mit einem Drehmoment von 5Nm an.
5N.m
N x1
Sechskantschlüssel
5. Verbinden Sie das Solarpanel mit dem Verlängerungskabel des Solarpanels.
Hinweis: Sichern Sie das Verlängerungskabel des Solarpanels vorübergehend mit Kabelbindern am Balkongeländer, um ein
Herunterfallen zu vermeiden.

DE 2625 DE
M6*100 Sechskantschrauben mit Flansch
E x4
Befestigungsklemmen
G x4 J x4
M6 Flanschmuttern 304 Schlauchklemmen aus Edelstahl
K x2
9. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer.
Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen.
304 Schlauchklemmen aus Edelstahl
K x2
Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.
10. Wiederholen Sie die obigen Schritte, um ein weiteres Solarpanel zu montieren.
11. Verbinden Sie das Solarpanel und den Mikrowechselrichter mit den Verlängerungskabeln des Solarpanels.
Hinweis:
1. Stellen Sie sicher, dass vor diesem Schritt zwei Solarpanele installiert wurden.
2. Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit
Strom versorgen kann.
6. Befestigen Sie das Montagehilfsseil an der Halterung und am Balkongeländer. Stellen Sie sicher, dass das Seil stra gespannt ist.
O x1
Hilfsseil für die Montage
7. Hängen Sie das Solarpanel an das Balkongeländer und passen Sie die U-förmigen Träger manuell an die Form des
Balkongeländers an. Sichern Sie dann die U-förmigen Träger mit Edelstahl-Sechskantmuttern mit Flansch.
Halten Sie das Solarpanel fest, bis die U-förmigen Träger mit den Edelstahl-Sechskantmuttern mit Flansch sicher befestigt sind.
T
·Ziehen Sie die Edelstahl-Sechskantmuttern mit Flansch im Uhrzeigersinn fest.
·Lösen Sie die Edelstahl-Sechskantmuttern mit Flansch gegen den Uhrzeigersinn.
304 Schlauchklemmen aus Edelstahl
K x2
8. Bringen Sie die Halterungen für das Solarpanel am Balkongeländer an und befestigen Sie sie dann mit Befestigungsklemmen
und Edelstahl-Sechskantmuttern mit Flansch.
*Bei Balkonen mit Geländern können Edelstahl-Sechskantmuttern mit Flansch zur Verstärkung der Platten verwendet werden.

DE 2827 DE
12. Schalten Sie Bluetooth auf Ihrem Telefon ein.
13. Laden Sie die App herunter und befolgen Sie die Anweisungen in der App, um die Konfiguration des Mikrowechselrichters
und den Anschluss des Schuko-Kabels abzuschließen, können Sie den Mikrowechselrichter über das Schuko-Kabel an Ihr
Hausnetz anschließen.
Auto-Modus:
①Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen oziellen App-Stores nach
„Anker“, um die App herunterzuladen.
②Melden Sie sich bei Ihrem Anker-Konto an.
③Tippen Sie auf Geräte hinzufügen/+ > MI80 Mikrowechselrichter (BLE).
④Wählen Sie das WLAN Ihres Hauses aus, geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie
werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑤Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen” und
wiederholen Sie dann Schritt4.
⑥Wenn Sie auf die Seite „Erfolgreich hinzugefügt” weitergeleitet werden, ist die Konfiguration abgeschlossen. Auf dieser Seite
können Sie auch den Gerätenamen ändern.
Manueller Modus:
①Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen oziellen App-Stores nach
„Anker“, um die App herunterzuladen.
②Melden Sie sich bei Ihrem Anker-Konto an.
③Tippen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
④Folgen Sie den Anweisungen in der App und tippen Sie auf Das Gerät wurde zurückgesetzt.
⑤Wählen Sie das WLAN Ihres Hauses aus, geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie
werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑥Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen” und
wiederholen Sie dann Schritt4.
⑦Wenn Sie auf die Seite „Erfolgreich hinzugefügt” weitergeleitet werden, ist die Konfiguration abgeschlossen. Auf dieser Seite
können Sie auch den Gerätenamen ändern.
14. Zum Schutz Ihrer Privatsphäre und Sicherheit schaltet der Mikrowechselrichter Bluetooth automatisch ab, sobald die
Inbetriebnahme abgeschlossen ist. Sie können das Bluetooth des Mikrowechselrichters wieder einschalten, indem Sie die
Gleichstromleitungen abziehen und wieder anschließen. Befolgen Sie die oben genannten Schritte, um die Inbetriebnahme
innerhalb von 15Minuten abzuschließen.

DE 3029 DE
Am Boden
Was Sie brauchen
Solarpanel-Tragarm (×4)
Vertikales Traggerüst (×4)
Unterer Tragarm (×4)
Cmm
618
Bmm
110 0
Amm
1200
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×26) 304 Schlauchklemmen aus
Edelstahl (×10)
Sechskantschlüssel Arbeitshandschuhe
(Nicht inbegrien)
G H
I
F
J
N
M
K
Endklemmen (×4)
M6 Flanschmuttern (×20)
Kreuzschlitzschraubendreher
1. Bringen Sie die Endklemmen am nicht nummerierten Ende des Solarpanel-Tragarms an.
Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt.
F x2
Endklemmen
I x4
M6*12 Sechskantschrauben
mit Flansch
A x2
Solarpanel-Tragarm
mm
1200
2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel.
I x4
M6*12 Sechskantschrauben
mit Flansch
J x4
A x2
Solarpanel-Tragarm
mm
1200
M6 Flanschmuttern
3. Montieren Sie das vertikale Gerüst und den Solarpanel-Tragarm, ohne die Schrauben festzuziehen.
M6*65 Sechskantschrauben mit Flansch
H x2
B x2
Vertikales Traggerüst
mm
110 0
4. Montieren Sie den unteren Tragarm und stellen Sie den Winkel so ein, dass die maximale Sonneneinstrahlung erreicht wird.
Hinweis: Achten Sie darauf, dass die beiden Enden des unteren Tragarms an den entsprechenden Nummern ausgerichtet sind.
°~°
45 40 35 30
45 40 35 30
A
C
B
45 40 35 30
45 40 35 30
45 40 35 30
C x2
mm
618
Unterer Tragarm M6*65 Sechskantschrauben mit Flansch
H x4

DE 3231 DE
5. Richten Sie das Solarpanel an den Löchern des vertikalen Gerüsts aus, um vier Befestigungspunkte zu markieren. Die
Montagepunkte auf demselben vertikalen Traggerüst sollten 800mm (31,4Zoll) voneinander entfernt sein.
󾙚󾙒󾙒
6. Entfernen Sie das Solarpanel, markieren Sie die Befestigungspunkte und bohren Sie die Löcher mit einer elektrischen
Bohrmaschine 63mm (2,4Zoll) tief. Sichern Sie dann das Gerüst mit Muttern.
Hinweis: Die vertikalen Gerüste sollten mit Ankern gesichert werden, damit sie nicht umfallen können.
󾙘󾙕
J x4
M6 Flanschmuttern
M6*65 Sechskantschrauben mit Flansch
H x4
7. Ziehen Sie alle Schrauben mit einem Drehmoment von 5Nm an.
5N.m
N x1
Sechskantschlüssel
8. Montieren Sie den Mikrowechselrichter an den unteren Tragarm.
J x2
M6 Flanschmuttern
I x2
M6*12 Sechskantschrauben
mit Flansch
Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.
9. Wiederholen Sie die obigen Schritte, um ein weiteres Solarpanel zu montieren.
10. Verbinden Sie das Solarpanel und den Mikrowechselrichter mit den Verlängerungskabeln des Solarpanels.
Hinweis:
1. Stellen Sie sicher, dass vor diesem Schritt zwei Solarpanele installiert wurden.
2. Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit
Strom versorgen kann.

DE 3433 DE
11. Schalten Sie Bluetooth auf Ihrem Telefon ein.
12. Laden Sie die App herunter und befolgen Sie die Anweisungen in der App, um die Konfiguration des Mikrowechselrichters
und den Anschluss des Schuko-Kabels abzuschließen, können Sie den Mikrowechselrichter über das Schuko-Kabel an Ihr
Hausnetz anschließen.
Auto-Modus:
①Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen oziellen App-Stores nach
„Anker“, um die App herunterzuladen.
②Melden Sie sich bei Ihrem Anker-Konto an.
③Tippen Sie auf Geräte hinzufügen/+ > MI80 Mikrowechselrichter (BLE).
④Wählen Sie das WLAN Ihres Hauses aus, geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie
werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑤Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen” und
wiederholen Sie dann Schritt4.
⑥Wenn Sie auf die Seite „Erfolgreich hinzugefügt” weitergeleitet werden, ist die Konfiguration abgeschlossen. Auf dieser Seite
können Sie auch den Gerätenamen ändern.
Manueller Modus:
①Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen oziellen App-Stores nach
„Anker“, um die App herunterzuladen.
②Melden Sie sich bei Ihrem Anker-Konto an.
③Tippen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
④Folgen Sie den Anweisungen in der App und tippen Sie auf Das Gerät wurde zurückgesetzt.
⑤Wählen Sie das WLAN Ihres Hauses aus, geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie
werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑥Wenn Sie auf die Seite „Keine Geräte gefunden” weitergeleitet werden, drücken Sie die Schaltfläche „Wiederholen” und
wiederholen Sie dann Schritt4.
⑦Wenn Sie auf die Seite „Erfolgreich hinzugefügt” weitergeleitet werden, ist die Konfiguration abgeschlossen. Auf dieser Seite
können Sie auch den Gerätenamen ändern.
13. Zum Schutz Ihrer Privatsphäre und Sicherheit schaltet der Mikrowechselrichter Bluetooth automatisch ab, sobald die
Inbetriebnahme abgeschlossen ist. Sie können das Bluetooth des Mikrowechselrichters wieder einschalten, indem Sie die
Gleichstromleitungen abziehen und wieder anschließen. Befolgen Sie die oben genannten Schritte, um die Inbetriebnahme
innerhalb von 15Minuten abzuschließen.
