F-5 Fazer
Manuel d’utilisation

1
Nous vous remercions pour l’achat de cet appareil. Lisez attentivement les consignes
ci-après. Elles contiennent des informations importantes sur la sécurité de l’appareil
ainsi que sur son utilisation et sa maintenance. Assurez-vous de connaître la
signification des logos et différentes étiquettes présents sur l’appareil et dans cette
notice.
En cas de doute sur l’utilisation de l’appareil, contactez votre revendeur Antari.
Gardez cet appareil dans un endroit sec
Reliez l’appareil à la terre afin d’éviter tout risque de choc électrique
Avant tout première utilisation, assurez-vous que l’alimentation soit
compatible à la tension locale. N’utilisez pas l’appareil si l’alimentation
n’est pas compatible.
Débranchez l’appareil du secteur en cas de maintenance ou si il n’est pas
utilisé
Cet appareil est destiné à un usage en intérieur uniquement. Evitez toute
exposition à l’humidité. En cas de projection de liquide, débranchez
immédiatement l’appareil du secteur et nettoyez avec un chiffon humide.
En cas de projection sur des parties électroniques, contactez votre
revendeur Antari pour de meilleurs conseils.
N’essayez pas de réparer l’appareil vous-même. Il ne contient pas de
pièces de remplacement à l’intérieur et ne doit donc pas être ouvert.
Ne laissez jamais l’appareil à proximité d’enfants. Il ne doit être utilisé que
par des adultes.
Assurez-vous d’installer l’appareil dans une zone ventilée avec un
minimum de 50cm d’espace libre autour de l’appareil.
Veillez à ne pas utiliser ni laisser de produits inflammables à proximité de
l’appareil.
Si l’appareil ne fonctionne pas correctement, débranchez immédiatement
du secteur et contactez votre revendeur Antari.
En cas de transport de l’appareil, assurez-vous que le réservoir soit
complètement vide.
En cas d’absorption de liquide, contactez immédiatement un service
médial approprié. Evitez tout contact avec les yeux. Rangez le liquide
dans un endroit sécurisé.

2
DEBALLAGE
Dès la réception de votre appareil, déballez-le afin de vous assurer qu’il n’a pas été
endommagé pendant le transport. En cas de dommage, contactez directement le
transporteur et conservez l’appareil tel quel pour inspection.
Dans votre carton :
-1 x F-5 FAZER
-1 x câble d’alimentation
-1 réservoir
-1 x notice d’utilisation FR-ENG

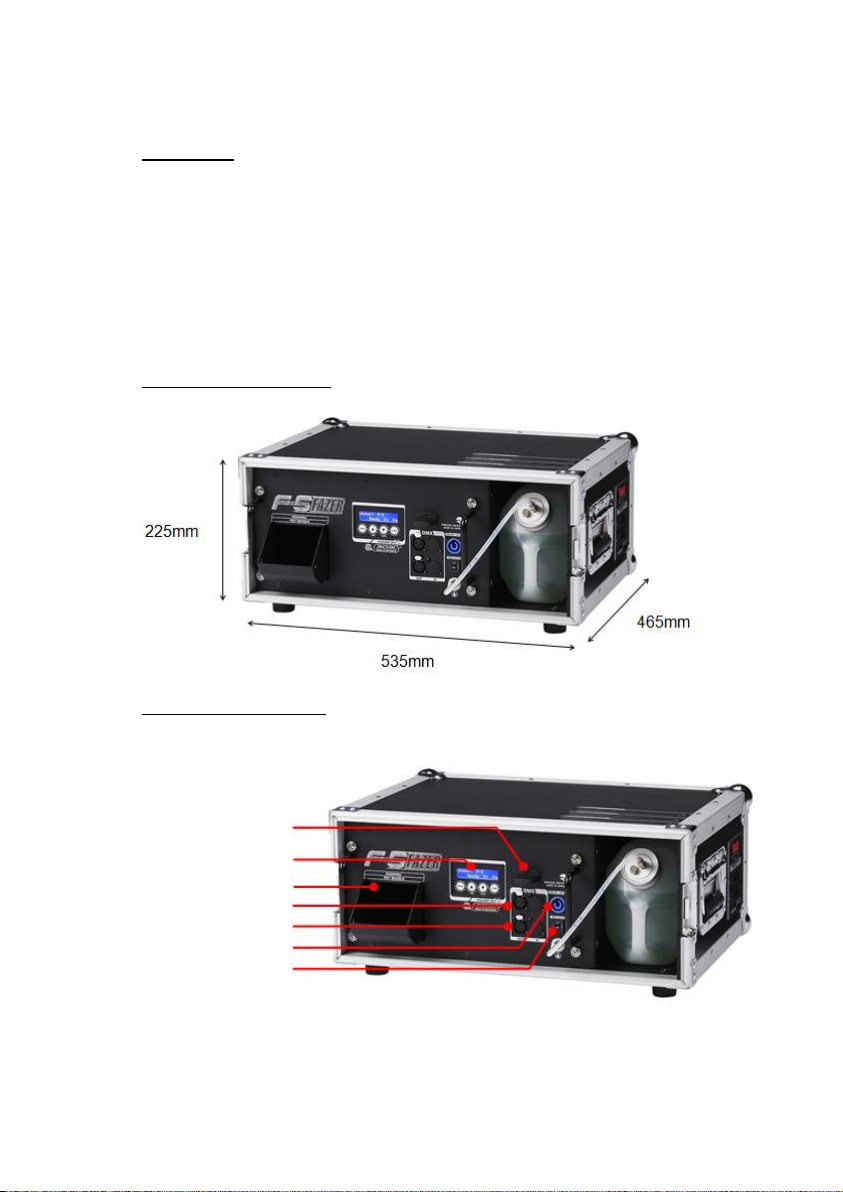

DIMENSIONS DU PRODUIT
DESCRIPTIF DU PRODUIT
Récepteur sans fil
Affichage LCD bleu
Bec de sortie
Connecteur DMX XLR 3 broches
Connecteur DMX XLR 5 broches
NeutrikPowerCon
Fusible

3
INSTALLATION
Etape 1 : Positionnez la machine sur une surface plane avec au moins 50cm
d’espace libre tout autour
Etape 2 : Remplissez le réservoir avec un liquide approprié
Etape 3 : Branchez la machine à l’alimentation (assurez-vous que l’alimentation soit
compatible).
Etape 4 : Allumez la machine, elle passe en préchauffage (environ 4 minutes). Une
fois que la machine est prête à fonctionner, l’affichage va indiquer « Ready to Faze ».
Etape 5 : Pour commencer : appuyez sur le bouton ‘Volume’
Etape 6 : pour éteindre la machine, appuyez sur ‘Stop’ pendant 3 secondes. Un
programme de nettoyage va se lancer. La machine s’éteindra automatiquement dès
la fin du programme.
UTILISATION

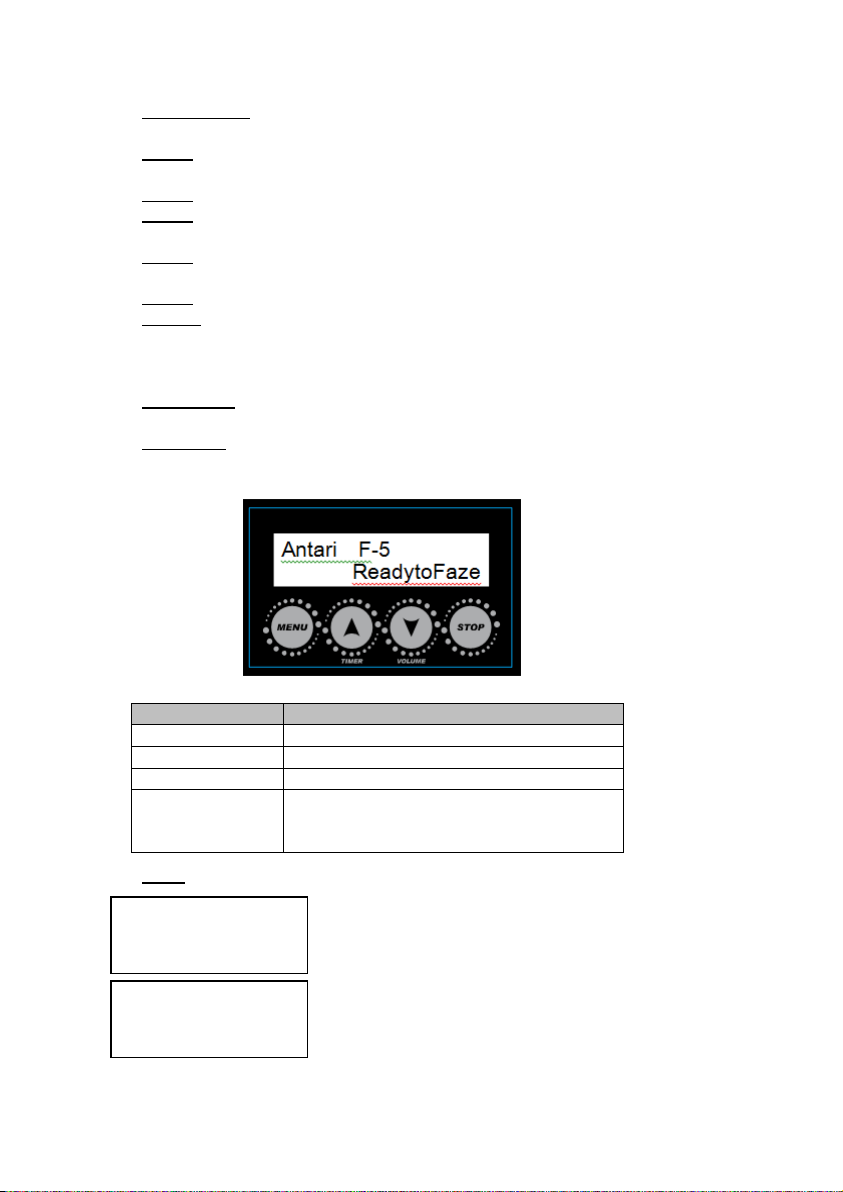

AFFICHAGE
La machine peut être contrôlée via une interface digitale intégrée.
MENU
BOUTON
FONCTION
MENU
Permet d’accéder aux différents menus
UP / TIMER
UP / Active le mode minuteur
DOWN / VOLUME
DOWN / Active le mode volume
STOP
Désactive le mode minuteur ou volume
Maintenir appuyé 3 sec pour éteindre l’appareil
(nettoyage automatique)
TIMER
INTERVAL XXX SEC
Détermine l’intervalle entre 1 et 300 secondes
TIMER
DURATION XXX SEC
Détermine la durée entre 1 et 120 secondes

4
CONNECTEURS DMX
Cette machine propose 2 types de connecteurs : 3 et 5 broches.
Pour faire fonctionner la machine en DMX, connectez-la à un contrôleur
Détermine l’adresse DMX de 1 à 511
DMX512
ADRESS : XXX
SEC
TIMER
OUTPUT XXX %
Détermine le volume de 1 à 100%
VOLUME
OUTPUT XXX SEC
Détermine le volume de 1 à 100%
FAN SPEED
XXX %
Détermine la vitesse du ventilateur de 20 à 100%
W-DMX POWER
XX
Allume / Eteint le W-DMX
W-DMX RESET
XX
Débrancher d’un émetteur W-DMX
DMX512
ADRESS : XXX
SEC
AIR PUMP SENSOR
XX
Allume / Eteint le détecteur de la pompe
RUN LAST SETTING
XX
Allume / Eteint le lancement des dernières
fonctions enregistrées

5
Utilisez la fonction ‘ADDRESS SETUP’ dans le menu afin d’attribuer les adresses
DMX. La machine possèdent 2 canaux. L’adresse de départ est déterminée sur le 1er
canau détecté par le contrôleur. Assurez-vous que les canaux de se superposent pas
afin que la machine fonctionne correctement.
CANAL 1
VALEUR DMX
FONCTION
DEBIT DE SORTIE
0-4
Pas de fumée
5 - 255
Volume de 1 à 100%
CANAL 2
VALEUR DMX
FONCTION
NIVEAU DU VENTILATEUR
0-4
Ventilateur 20%
5 - 255
Ventilateur 21 à 100%
LIQUIDE
Nous vous recommandons de n’utilisez que le liquide ANTARI FLG à base d’eau.
C’est avec ce liquide que votre machine offrira ses meilleures performances. La
garantie peut être annulée en cas d’utilisation d’un liquide autre entrainant une
défaillance.
SERVICE ET MAINTENANCE
-Assurez-vous d’entretenir correctement votre machine
-Retirez régulièrement la poussière des ouïes de ventilation à l’aide d’un petit
ventilateur ou d’un pinceau doux
-Utilisez un chiffon humide pour nettoyer le revêtement extérieur
-Si vous n’utilisez pas la machine pour une période prolongée, faites la
fonctionner quelques instants avec de l’eau distillée afin de maintenir en bon
état la pompe et le corps de chauffe.
-Pour une performance optimale, nous vous conseillons de faire fonctionner
la machine au moins une fois par mois
-Un surplus de poussière ou de liquide dégradera les performances de la
machine qui surchauffera.

6
REMPLACEMENT DU FUSIBLE
ATTENTION : assurez-vous de débrancher la machine du secteur. Ne remplacez le
fusible que par un même type.
Etape 1 : Débranchez l’appareil du secteur
Etape 2 : Utilisez une tournevis plat pour libérer le fusible
Etape 3 : positionnez le nouveau fusible
Etape 4 : Insérez-le
MESSAGES
WARMING UP
En préchauffage
ANTARI F-5
READY TO FAZE
Machine prête à l’utilisation
WARNING !
OVERHEATING
La machine à détecter une surchauffe et ne va
pas fonctionner. Contactez votre revendeur
Antari
WARNING !
TEMP ERROR
La machine ne se préchauffe pas
correctement. Contactez votre revendeur
Antari
WARNING !
FLUID BACKFLOW
La machine a détecté du liquide dans la
pompe. Contactez votre revendeur Antari

7
SPECIFICITES TECHNIQUES
Alimentation
110-120v 60Hz
220-240V 50Hz
Fusible
100V = T6.3A 250V
110-120V = T7A 250V
220-240V = T4A 250V
Corps de chauffe
700W
Préchauffage
3.5-4 min
Débit maximum
85 m3/min
Durée d’utilisation
7.2h en débit maximal
Capacité du réservoir
2.8l
Consommation de liquide
3ml/min
Liquide
Antari FLG
Canaux DMX
2 canaux
Allumage
IEC
Connecteur data DMX
XLR 3 broches / XLR 5 broches
Entrée télécommande
3.5mm jack
Dimensions
L : 535mm / l : 465mm / h : 225mm
Poids
22.9kg

8
F-5 Fazer
User Guide

9
SAFETY INFORMATION
Please read the following safety information carefully before operating the machine.
Information includes important safety information about installation, usage and
maintenance. Pay attention to all warning labels and instructions in this manual and
printed on the machine.
If you have questions about how to operate the machine safely, please contact your
local Antari dealer for help.
-Keep this device dry
-Always connect to a grounded circuit to avoid risk of electrocution
-Before connecting the machine to power, always check voltage indicated on the
machine, it should match your local AC voltage. Do not use the machine if AC power
voltage does not match.
-Disconnect the machine from AC power before servicing and when not in use.
-This product is for indoor use only! Do not expose to rain or moisture. If fluid is
spilled, disconnect AC power and clean with a damp cloth. If fluid is spilled onto
electronic parts, immediately unplug the machine and contact your local Antari dealer
for advice.
-No user serviceable and modifiable parts inside. Never try to repair this product,
unauthorized technician may lead machine to damage or malfunction.
-For adult use only. Never leave the machine running unattended.
-Installed in well-ventilated area. Provide at least 50cm space around the machine.
-Never add flammable liquid of any kind to the machine
-Make sure there are no flammable materials close to the machine while operating.
-Only use Antari fluid. Other fluid may lead to heater clog and malfunction.
-If the machine fails to work, unplug the machine and stop operation immediately.
Contact your local Antari dealer for advice.
-Before transporting the machine, make sure the fluid tank is completely drained.
-Smoke fluid may present health risks if swallowed. Do not drink smoke fluid. Store it
securely. In case of eye contact of if fluid is swallowed immediately look for medical
advice.
UNPACKING AND INSPECTION
Immediately upon receiving the machine, carefully unpack the carton, check all
content to ensure that all parts are present and have been received in good
condition. If any parts appear damaged or mishandled from shipping, notify the
shipper immediately and retrain the packing material for inspection

10
What is included:
1 x F-5 FAZER
1 x Power cord
1 x Fluid tank
1 x User manual FR-ENG
PRODUCT DIMENSIONS
PRODUCT OVERVIEW
SETTING UP
Step 1: place the machine on a flat surface and in a suitable large area with at least
50cm open space around the machine.
Step 2: fill the fluid tank with Antari approved fluid
Step 3: connect the machine to suitable rated power supply. To determine the power
requirement for the machine refer to the label on the back of the machine

11
ALWAYS connect the machine to a protected circuit and ensure it is properly
grounded to avoid risk of electrocution.
Step 4: Turn on the machine and allow it to heat up. Heat us takes approximately 4
minutes. Once the machine has reached operating temperature, display will show:
READY TO FAZE. Now the machine is ready for operation.
Step5: to start making haze, press the VOLUME button on control panel.
Step 6: To turn off the machine, hold STOP button for 3 seconds, machine will
automatically run a self-cleaning process and shut-off after the process is done.
OPERATION
Control Panel Operation
The machine can be operated with onboard digital control interface
CONTROL MENU
BUTTON
FUNCTION
MENU
Scroll through setting menu
UP / TIMER
UP / activateTimer function
DOWN / VOLUME
DOWN / activate Volume function
STOP
Deactivate Timer / Volume function.
Hold 3 seconds to start self-cleaning process
TIMER
INTERVAL XXX SEC
Set interval from 1 to 300 seconds
TIMER
DURATION XXX SEC
Set duration from 1 to 120 seconds
TIMER
OUTPUT XXX %
Set output volume from 1 to 100%

12
DMX CONNECTOR PIN ASSIGNEMENT
The machine provides 3 or 5 pin XLR connector for DMX connection. Diagram below
indicate pin assignment information.
Making the DMX connection: connect machine to a DMX controller or to one of the
machines in the DMX chain. The machine uses a 3-pin or a 5-pin XLR connector for
DMX connection, the connector is located on the front of the machine.
Set DMX/W-DMX address from 1 to 511
DMX512
ADRESS : XXX
SEC
VOLUME
OUTPUT XXX SEC
Set output volume from 1 to 100%
FAN SPEED
XXX %
Set fan speed from 20 to 100%
W-DMX POWER
XX
Turn on/off W-DMX
W-DMX RESET
XX
Unlink from a W-DMX transmitter
DMX512
ADRESS : XXX
SEC
AIR PUMP SENSOR
XX
Turn on/off air pump sensor
RUN LAST SETTING
XX
Turn on/off run last setting function

13
ADDRESS SETUP: Use control menu to set DMX address. The machine occupies 2
control channels. The starting address is defined as the first channel from which the
machine will respond the controller. Always double check to make sure there are no
overlapping channels in order to control the machine correctly.
CHANNEL 1
DMX VALUE
FUNCTION
FAZE OUTPUT LEVEL
0-4
Faze off
5 - 255
Faze output 1-100%
CHANNEL 1
DMX VALUE
FUNCTION
FAN OUTPUT LEVEL
0-4
Fan20%
5 - 255
Fan 21 - 100%
LIQUID
Only use Antari FLG water-based liquid for the F-5 Fazer. The machine is tested and
calibrated with this liquid to get the best output performance. Warranty will be void if
any other type of liquid is used, improper use of liquid may lead to machine failure
and malfunction.
SERVICE AND MAINTEANCE
-Do not allow the machine to become contaminated
-Remove dust from air vents with air compressor, vacuum or a soft
brush
-Only use a damp cloth to clean the casing
-Before storing run distilled water through the system to help avoid
condensing the pump or heater.
-It is recommended to run the machine on a monthly basis in order to
achieve best performance and output condition
-Excessive dust, liquid and dirt built up will degrade performance and
cause overheating.

14
FUSE REPLACING
Disconnect AC power before replacing fuse. Only replace fuse with same type and
rating.
Step 1: disconnect power cord from supply
Step 2: use a flat-head screwdriver to release fuse holder
Step 3: Replace fuse with exact same type and rating as indicated below
Step 4: Reinsert fuse holder
STATUS MESSAGES
WARMING UP
Machine heating up
ANTARI F-5
READY TO FAZE
Machine ready for operation
WARNING !
HEATER OVERHEAT
Machine has detected overheat on heater unit
and will not operate. Contact your local
distributor for service and support
WARNING !
TEMP ERROR
Machine cannot heat up and will not operate.
Contact your local distributor for service and
support
WARNING !
FLUID BACKFLOW
Detected fluid backflow into air pump, machine
will not operate. Contact your local distributor
for service and support

15
TECHNICAL SPECIFICATIONS
Input voltage
110-120v 60Hz
220-240V 50Hz
Fuse
100V = T6.3A 250V
110-120V = T7A 250V
220-240V = T4A 250V
Heater
700W
Warm-up time
3.5-4 min
Coverage volume
85 m3/min
Max operating time
7.2h max output
Fluid tank capacity
2.8l
Fluid consumption
3ml/min
Compatible fluid
Antari FLG
DMX channels
2 canaux
Power connection
IEC
DMX data connection
3-pin / 5-pin XLR
Remote control connection
3.5mm jack
Dimensions
L : 535mm / W : 465mm / H : 225mm
Weight
22.9kg
