Anthogyr Implanteo User manual

IMPLANTEO®
Manuel d’utilisation
Instruction manual
Manual de utilización
Manuale d’uso
Benutzungshandbuch
Manual de utilização
FrançaisEnglishEspañolItalianoDeutschPortuguês

2
Français 3
English 30
Español 57
Italiano 84
Deutsch 111
Português 138

3
IMPLANTEO®
1. Indications 4
2. Sécurité 4
2.1 Symbole d’avertissement 4
2.2 Utilisation conforme 4
2.3 Indications de sécurité 5
3. Ensemble IMPLANTEO®7
4. Branchement / Installation 8
4.1 Raccordement au secteur 8
4.2 Connexion / Déconnexion du micro-moteur 8
4.3 Connexion / Déconnexion de la pédale 9
4.4 Accouplement du contre-angle 9
4.5 Mise en place de la ligne d’irrigation 10
4.6 Mise en place de l’arceau de la pédale 11
5. Première utilisation 11
5.1 Mise sous tension 11
5.2 Accueil 11
5.3 Ajout d’un utilisateur / Protocole 12
5.4 Ajout d’un protocole Anthogyr 12
5.5 Changer d’utilisateur 12
6. Écran de travail 13
6.1 Réglage Débit / Vitesse / Couple 13
6.2 Ajouter / Supprimer / Remplacer des séquences 13
6.3 Changement de séquences 14
6.4 Afchage du graphique 14
6.5 Sauvegarde des données couples et vitesses / USB 15
6.6 Changement de contre-angle 15
Sommaire
7. Réglage des paramètres 16
7.1 Choix des langues 16
7.2 Calibrage du contre-angle utilisé 16
7.3 Réglages 17
7.4 Calibrage de la pédale 17
7.5 Calibrage de la dalle tactile 17
7.6 Restaurer la conguration précédente /
Sauvegarder la conguration actuelle 18
7.7 Mise à jour du logiciel 18
7.8 Réinitialisation de la conguration initiale Anthogyr 18
8. Utilisation de la pédale 19
9. Arrêt de l’appareil 19
10. Nettoyage, désinfection et stérilisation 19
10.1 Entretien de l’appareil 19
10.2 Cycle de stérilisation 20
11. Anomalies et erreurs 21
12. Compatibilité électromagnétique 22
13. Garantie 25
14. Responsabilité du fabricant 25
15. Réglementation 26
16. Description des symboles 26
17. Références utiles 28
FrançaisEnglishEspañolItalianoDeutschPortuguês

4
Vous venez d’acquérir votre nouveau moteur d’implantologie dentaire IMPLANTEO®.
La société Anthogyr vous félicite de votre choix et vous remercie de la conance que vous lui accordez.
An de proter pleinement et durablement de ce produit, il est recommandé de lire attentivement ce manuel d’utilisation au préalable.
Ce produit Anthogyr est utilisable exclusivement avec des accessoires fournis par Anthogyr (micro-moteur, pédale, module de calibrage, mandrin,
câble d’alimentation et lignes d’irrigation). L’utilisation de tout autre accessoire est interdite.
Cet appareil est compatible avec la plupart des contre-angles et pièces à main de chirurgie disponibles sur le marché. Cependant, les
caractéristiques techniques de ce produit sont valables uniquement s’il est accouplé à un instrument Anthogyr. Cet accou-
plement est spécique Anthogyr compatible Intramatic Lux et type « E » (normalisé selon la norme ISO 3964). Tout appareil connecté à ce
produit doit être certié conforme à la norme CEI60601-1 : 2005 (si applicable).
Il est impératif de respecter toutes les précautions mentionnées par les symboles E an d’utiliser l’appareil dans les meilleures conditions
et en toute sécurité.
La reproduction et la diffusion de ces instructions nécessitent l’accord préalable écrit de la société Anthogyr.
Le constructeur se réserve le droit d’apporter au dit équipement des modications ou des améliorations découlant de nouveaux
développements techniques. Cette réserve ne donne pas droit à l’équipement à posteriori d’appareils déjà installés.
L’utilisateur a obligation :
w d’utiliser uniquement des produits sans défaut.
w de protéger les patients, tiers et lui-même de tout danger.
w d’éviter toute contamination par le biais du produit.
L’utilisation de cet appareil est réservée aux professionnels de santé dentaire diplômés, aptes et qualiés ou sous leur contrôle.
Ce produit Anthogyr est exclusivement destiné à l’exploitation en médecine dentaire. Toute utilisation détournée est interdite.
1. Indications
2. Sécurité
2.1 Symbole d’avertissement
2.2 Utilisation conforme
An d’éviter tout dommage corporel et matériel, ce document répartit les indications de sécurité en 3 niveaux de danger.
ESymbole d’avertissement
E
ATTENTION
Désigne une situation dangereuse qui peut entraîner des dommages matériels ou des blessures
légères à moyennement graves.
EAVERTISSEMENT
Désigne une situation dangereuse qui peut entraîner des blessures graves/mortelles.
E
DANGER
Désigne un danger maximal engendré par une situation pouvant entraîner immédiatement des
blessures graves/mortelles.

5
IMPLANTEO®
Lors de l’utilisation, il est impératif de respecter les dispositions légales nationales et plus particulièrement :
w les dispositions applicables pour la sécurité sur le lieu de travail.
w les dispositions de prévention des accidents.
Pour assurer que le produit Anthogyr soit opérationnel à tout moment et pour le maintenir en bon état de fonctionnement, respecter
les indications d’entretien, désinfection et stérilisation (voir paragraphe « 10 - Nettoyage, désinfection et stérilisation » ).
Seuls les techniciens d’Anthogyr ou formés par Anthogyr sont autorisés à la réparation du produit Anthogyr.
Contrôler les paramètres de réglages de l’appareil après les opérations d’entretien.
2.3 Indications de sécurité
2.3.1 Interférences extérieures
L’appareil est certié conforme aux normes de compatibilité électromagnétique en vigueur.
E
ATTENTION
L’utilisateur devra tout de même s’assurer qu’aucune perturbation électromagnétique ne crée un risque supplémentaire.
Pour ne pas perturber le bon fonctionnement des appareils électromagnétiques, il est recommandé de respecter les
distances de séparation des appareils (paragraphe « 12 - Compatibilité électromagnétique » ).
EAVERTISSEMENT
L’appareil n’est pas conçu pour supporter des chocs de débrillateur électrique.
2.3.2 Raccordement électrique
E
DANGER (CHOC ÉLECTRIQUE / ÉLECTROCUTION)
Raccordement électrique non conforme
Vérier impérativement que la tension d’alimentation soit identique à celle mentionnée sur le coffret de commande.
Contrôler le câble d’alimentation avant toute utilisation.
Ne jamais enfoncer ou retirer une che d’une prise murale avec les mains mouillées.
Ne pas connecter de périphérique USB comportant une alimentation externe.
Toute autre utilisation ou connexion d’unités sur le port USB pourraient introduire de nouveaux risques et exiger
une analyse de risque complémentaire.
2.3.3 Environnement
E
ATTENTION
Ne pas incliner l’appareil.
Veiller à ce que les cordons n’entravent pas la libre circulation des personnes.
Ne pas utiliser l’appareil à proximité d’un rayonnement ionisant.
L’appareil doit être raccordé sur une prise murale proche et qui doit être facilement accessible. Les cordons secteurs
requis comportent une prise supportant au minimum 125 % du courant nominal de l’équipement.
Utiliser sur un réseau d’impédance maximale de 4 Ω.
L’utilisateur est tenu de vérier la sécurité de fonctionnement et l’état de l’appareil avant chaque utilisation.
FrançaisEnglishEspañolItalianoDeutschPortuguês

6
2.3.4 Utilisation de l’appareil
2.3.5 Conditions de stockage
2.3.6 Dysfonctionnement
E
DANGER
Ne pas utiliser ce produit dans des locaux présentant des risques d’explosion.
Ne pas exposer l’appareil aux projections d’eau ou brouillard d’eau.
Ne pas introduire d’objets métalliques dans l’appareil an d’éviter tout risque de choc électrique, de court-circuit
ou d’émission de substances dangereuses.
E
DANGER (ÉLECTROCUTION)
Pénétration accidentelle de liquide dans le boitier.
Avant chaque utilisation, contrôler et assurer l’étanchéité des récipients et des conduites. En cas de pénétration de
liquide dans l’appareil, ne pas toucher celui-ci et débrancher immédiatement le câble d’alimentation du réseau
électrique. Veiller à ce que la surface de l’appareil soit entièrement sèche avant de rebrancher le câble d’alimentation.
E
ATTENTION
Ne pas déplacer l’appareil en cours d’utilisation.
Nous conseillons vivement de limiter le couple de manière à ne pas dépasser les préconisations des fabricants pour
l’instrumentation utilisée. Ceci an de limiter les risques de blessures et de détérioration d’instruments.
Lors d’un changement de sens de rotation du micro-moteur, celui-ci est mémorisé.
E
ATTENTION
Conditions recommandées : conserver à l’abri de l’humidité et à température ambiante.
Conserver à l’écart du soleil, des étincelles et autres sources d’ignition.
Température : de -20°C à 70°C.
Taux d’humidité de l’air : de 5 % à 95 %.
Matières incompatibles : acides et autres solvants.
E
AVERTISSEMENT
Une fois les soins terminés, mettre hors tension l’appareil. Le débrancher du secteur électrique
en cas de non utilisation prolongée.
E
ATTENTION
Pièces mobiles au niveau de la pompe péristaltique.
Ne pas mettre les doigts à l’intérieur du tiroir de pompe.
En cas de fonctionnement anormal (écran qui scintille, moteur de pompe bruyant, vibration dans le micro-moteur) :
w Arrêter immédiatement l’utilisation de l’appareil.
w Essayer de localiser ou de supprimer le problème à l’aide du descriptif (paragraphe « 11 - Anomalies et erreurs » ).

7
IMPLANTEO®
EDANGER
N’essayer en aucun cas de le réparer seul.
Service Après-Vente Anthogyr - Tél. [phone] - Fax. [phone] - [e-mail]
w S’il n’est pas possible de localiser ou de supprimer le problème à l’aide du descriptif, éteindre l’appareil
et faire appel au Service Après-Vente Anthogyr.
3. Ensemble IMPLANTEO®
1. Écran Tactile.
2. Prise de raccordement du micro-moteur.
3. Tiroir de la pompe péristaltique.
4. Module de calibrage intégré.
5. Micromoteur.
6. Câble de raccordement du micro-moteur.
7. Support moteur.
8. Pédale.
9. Interrupteur secteur (Marche/ Arrêt).
10. Prise d’alimentation secteur.
11. Prise USB pour périphérique de stockage
auto-alimenté (clé USB).
12. Prise USB réservée au Service Après-Vente.
13. Prise pédale.
14. Mandrin de calibrage.
1
4
3
2
5
7
8
6
Fig. A
910 11 12 13
14
FrançaisEnglishEspañolItalianoDeutschPortuguês

8
Caractéristiques techniques
Il existe 2 versions d’IMPLANTEO®disponibles :
w Version sans lumière.
w Version avec LED intégrée dans le contre-angle (voir paragraphe « 17- Références utiles » ).
Le logiciel de ce produit est un système « multi-utilisateur » et/ou « multi-protocole d’implant », c’est-à-dire qu’il est conçu
pour que plusieurs utilisateurs puissent proter des mêmes ressources. Nous pouvons créer jusqu’à 10 utilisateurs
ou protocoles pouvant comporter au maximum 10 séquences.
Il est impératif de prendre connaissance de toutes les instructions de sécurité avant installation et utilisation de l’appareil
(voir le paragraphe « 2 - Sécurité » ).
Utiliser uniquement le câble d’alimentation fourni par le fabricant.
Vérier impérativement que la tension d’alimentation soit identique à celle mentionnée sur le coffret de commande
et que l’interrupteur secteur est en position 0.
E
E
w Alimentation en entrée : de 100 à 240 V 50-60Hz.
w Puissance absorbée : 200 W.
w Mode de fonctionnement : intermittent S3 10 % (1 min ON/ 9 min OFF).
w Fusibles Ø 5x20 T3,15AH 250 V.
w Régime moteur : 300 à 40 000 tr/min.
w Couple moteur : 7 N.cm (80 N.cm max avec un contre-angle 20:1 MONT-BLANC®).
w Pompe : péristaltique à 5 galets.
w Débit : 120 mL/min maxi (avec lignes d’irrigation Anthogyr).
w Moteur : partie appliquée BF.
w Type de couplage : spécique Anthogyr compatible Intramatic Lux et Type « E ».
w Coffret IP2x .
w Pédale IPx8.
w Condition d’utilisation : Température : +10°C à +40°C/ Humidité relative : 15 à 80 %.
Unités afchées et signication.
N.cm = couple (Newton par centimètre).
Rpm = vitesse (Tours par minute).
4. Branchement / Installation
4.1 Raccordement au secteur
4.2 Connexion / Déconnexion du micro-moteur

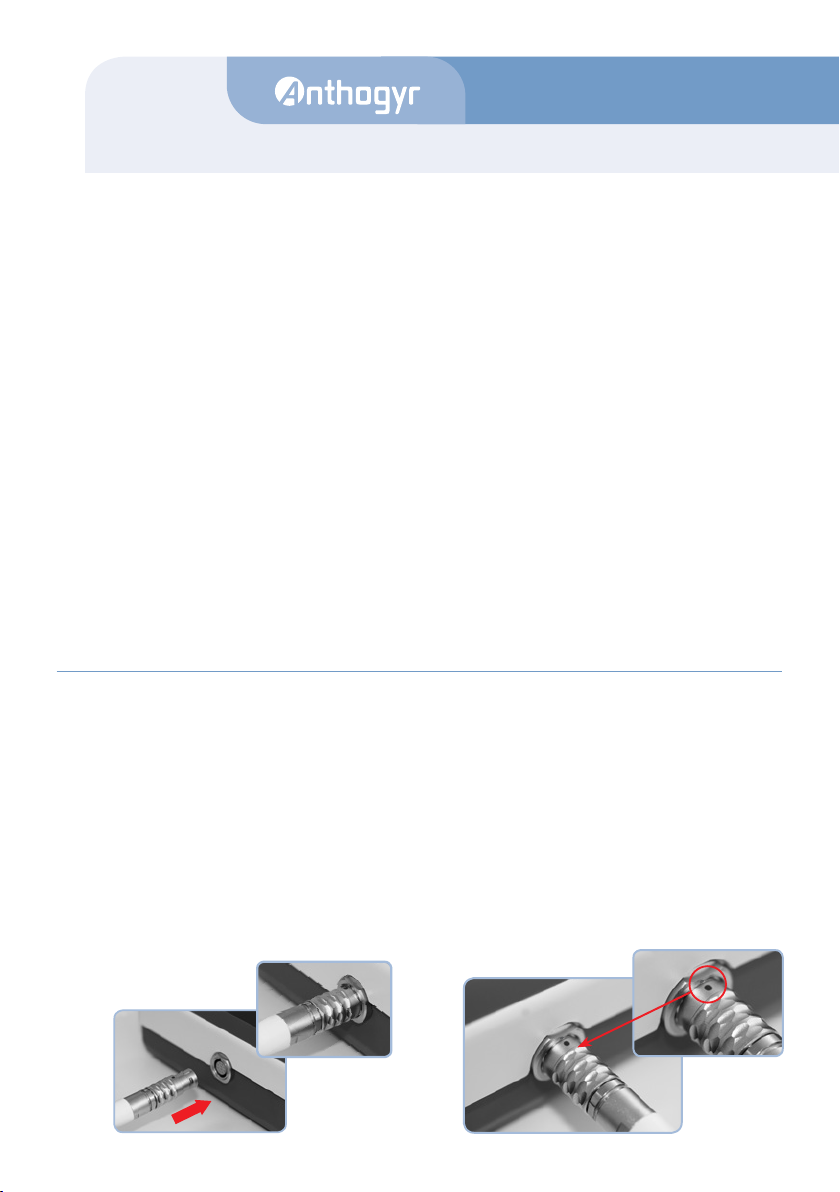

Aligner le point rouge de la prise du micromoteur au point rouge de la connectique
sur la face avant du coffret et clipper :

9
IMPLANTEO®
Pour le déconnecter, enlever la sécurité de la façon suivante :
Tirer la partie mobile de la connexion dans le sens de la èche.
4.3 Connexion / Déconnexion de la pédale
Pour déconnecter la pédale :
Pour connecter la pédale :
Présenter la prise pédale de la façon indiquée
(languette de verrouillage vers le bas) et connecter.
Pousser la languette dans le sens de la èche
pour pouvoir déconnecter la prise.
Connecter le contre-angle sur le moteur de la façon suivante :
4.4 Connexion du contre-angle
FrançaisEnglishEspañolItalianoDeutschPortuguês

10
Il suft de faire la manipulation inverse pour déconnecter le contre-angle :
Pour une connexion correcte, bien aligner 2 à 2 les éléments indiqués ci-dessous.
(a) connecteur LED, (b) ergot lumière.
E
Contre-angle Moteur
aa
b
1. Appuyer sur le logo « PUSH » pour ouvrir le tiroir du boitier.

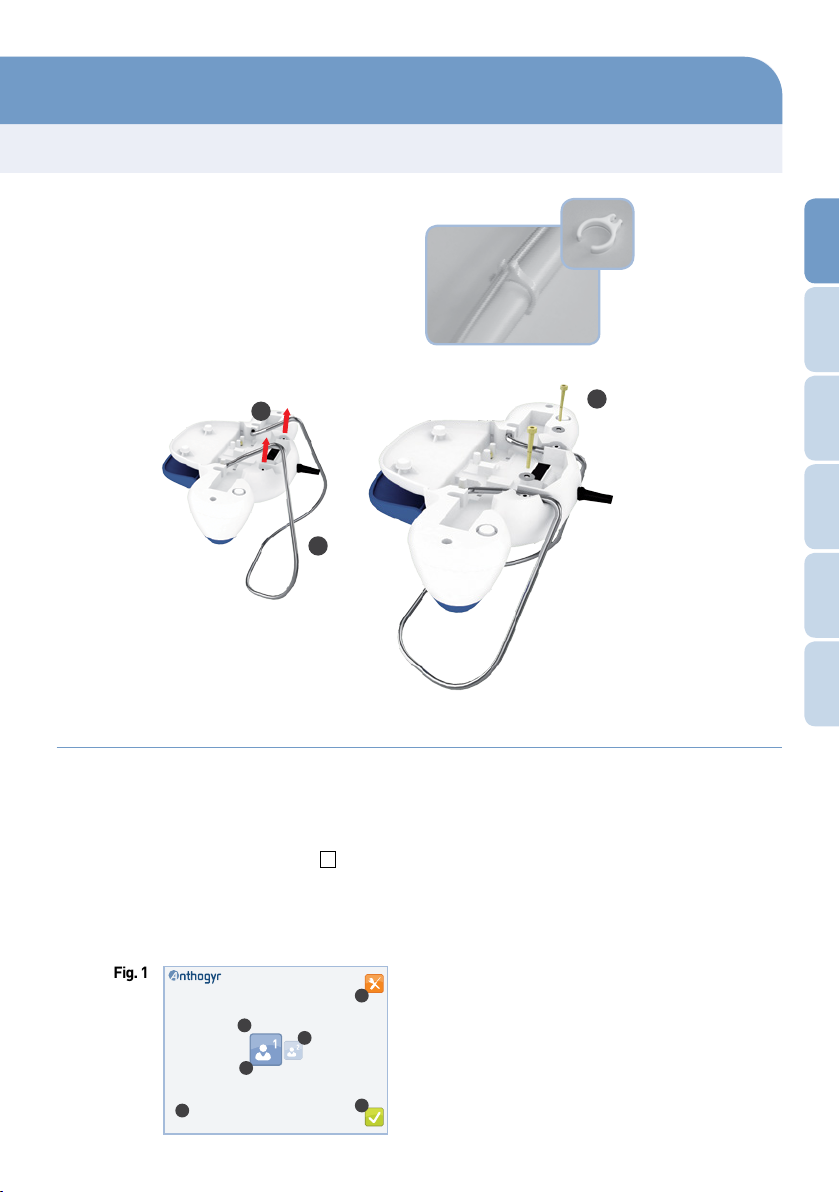

2. Mettre en place la ligne d’irrigation en respectant le sens des èches IN/OUT indiqué et en mettant
les tampons des lignes en butée à l’extérieur du tiroir.
3. Refermer le tiroir.
4. Connecter l’embout à vis (LUER) à la poche de liquide ou perforer l’opercule de la bouteille.
Suspendre celle-ci à la potence prévue à cet effet.
4.5 Mise en place de la ligne d’irrigation
3
4
2
1
Vers la
poche
Vers le
contre-angle

11
IMPLANTEO®
Guider la ligne d’irrigation le long du câble
du micro-moteur grâce aux clips de
xation de la façon suivante :
C
1
2
3
4.6 Mise en place de l’arceau de pédale
5.1 Mise sous tension
5.2 Accueil
1. Retirer les deux vis comportant les rondelles.
2. Mettre en place l’arceau suivant l’illustration.
3. Replacer les vis + rondelles et visser modérément.
Placer l’interrupteur secteur sur la position I (Fig.A, rep.9).
Si toutefois l’écran LCD ne s’allume pas, se reporter
au paragraphe « 11 - Anomalies et erreurs » .
L’écran d’accueil permet de choisir l’utilisateur ou le protocole souhaité.
Descriptif de l’écran d’accueil d’après la représentation Fig.1 :
1. Utilisateurs ou protocoles.
2. Bouton et nom de l’utilisateur / protocole sélectionné.
3. Bouton de l’utilisateur / protocole non sélectionné.
4. Accès aux réglages des paramètres.
5. Bouton de validation du choix de l’utilisateur.
6. Version du logiciel.
5. Première utilisation
Il est impératif de prendre connaissance de toutes les instructions de sécurité avant
installation et utilisation de l’appareil (voir le paragraphe « 2 - Sécurité » ).
E
Fig. 1
FrançaisEnglishEspañolItalianoDeutschPortuguês
Anthogyr
version 1.0
IMPLANTEO®
1
2
3
4
65

12
5.3 Ajout d’un utilisateur / protocole
Exemple : nous allons ajouter l’utilisateur « DOCTEUR » associé à l’icône :
Vous avez la possibilité de congurer jusqu’à 10 utilisateurs / protocoles pouvant comporter jusqu’à 10 séquences .
Appuyer sur le bouton « réglages des paramètres » (Fig.1, rep.4 ou Fig.3, rep.11).
Appuyer sur le bouton (Fig.9, rep.1), pour accéder à l’écran de modication des utilisateurs / protocoles.
Appuyer sur la touche « ajouter un utilisateur » (Fig.2 rep.5).
Sélectionner une icône pour le nouvel utilisateur / protocole et valider
Donner un nom au nouvel utilisateur / protocole et valider (maximum 12 caractères).
C
Fig. 2
Voici le descriptif de l’écran « modication des utilisateurs /
protocoles » d’après la représentation Fig.2
1. Édition des séquences de l’utilisateur / protocole actif.
2. Accès aux protocoles Anthogyr.
3. Modication de l’icône (double-clic).
4. Suppression de l’utilisateur / protocole.
5. Ajout d’un utilisateur / protocole.
6. Modication du nom de l’utilisateur / protocole actif.
Exemple : nous souhaitons ajouter le protocole Anthogyr
Appuyer sur le bouton « réglages des paramètres » (Fig.1, rep.4 ou Fig.3, rep.11).
Appuyer sur le bouton (Fig.9, rep.1), pour accéder à l’écran de modication des utilisateurs / protocoles.
Appuyer sur le bouton (Fig.2, rep.2) pour accéder aux protocoles Anthogyr.
Sélectionner l’icône si elle est inactive et valider
Valider.
5.4 Ajout d’un protocole Anthogyr
Appuyer sur l’icône de l’utilisateur actif (Fig.3, rep.1) pour accéder à l’écran d’accueil (Fig.1)
où gure la liste des utilisateurs déjà programmés.
Sélectionner l’utilisateur de votre choix puis valider
5.5 Changement d’utilisateur
Si toutefois l’utilisateur de votre choix ne gure pas dans la liste, sélectionner l’icône Réglages (Fig.1, rep.4 ou Fig.3, rep.11)
et se reporter aux paragraphes « 5.3 - Ajout d’un utilisateur/protocole » ou « 5.4 - Ajout d’un protocole Anthogyr » .
C
Anthogyr
3987 10 4 5 6
6
1
3
4 52

13
IMPLANTEO®
Appuyer sur l’icône (Fig.2, rep.1 ou Fig.3, rep.9) pour accéder à l’écran de gestion des séquences (Fig.5).
6.2 Ajouter/ Supprimer/ Remplacer des séquences
6. Écran de travail
1. Débit pompe péristaltique.
2. Diminue la valeur.
3. Débit réglé.
4. Augmente la valeur.
5. Curseur de réglage.
6. Vitesse du micro-moteur.
7. Vitesse maximale programmée.
8. Limitation du couple du micro-moteur.
9. Couple maximum atteignable.
10. Annuler.
11. Valider.
6.1 Réglage Débit / Vitesse / Couple
1
6
8
10 11
7
9
2 3 4
5
Fig. 4
Voici le descriptif de l’écran « réglage Débit / Vitesse / Couple » d’après la représentation Fig.4 :
1. Utilisateur / Protocole actif et accès à l’écran d’accueil.
2. Rapport de réduction du contre-angle actif et accès au choix de celui-ci.
3. Activer ou désactiver l’éclairage du contre-angle.
4. Vitesse instantanée de l’outil si le moteur est actif ou limite de
vitesse à l’arrêt.
5. Couple instantané si le moteur est actif ou maximum atteint lorsque
le moteur est à l’arrêt.
6. Séquence active parmi toutes les séquences incluses dans le
protocole actif.
7. Limite de couple programmée.
8. Accès à l’afchage du graphique.
9. Édition des séquences du protocole en cours.
10. Sens de rotation du moteur et inversion de celui-ci.
11. Accès aux réglages des paramètres.
12. Ajuster le débit de la pompe péristaltique.
13. Niveau d’irrigation.
Zone tactile 13, 4, 5, 12, 7 : Accès aux réglages Débit/ Couple/ Vitesse.
Sélectionner un utilisateur protocole et valider (Fig.1, rep.5) pour accéder à l’écran de travail (Fig.3).
En fonctionnement, seules les données principales Débit/ Couple/ Vitesse, seront afchées sur l’écran.
Lors de l’allumage du produit, l’écran d’accueil ne reste actif que pendant 10 secondes
avant de basculer sur l’écran de travail (Fig.3) associé à l’utilisateur/protocole actif.
Voici le descriptif de « l’écran de travail » d’après la représentation Fig.3.
C
Anthogyr
25Rpm
N.cm
35
1
2
3
7
5
4
8
9
6
12
13
10
11
Fig. 3
Appuyer sur les boutons plus et moins ou faire glisser le curseur sur le bargraphe.
Appuyer au centre de l’écran de travail (Fig.3) pour accéder à l’écran de réglages des 3 informations principales : vitesse maximale,
couple maximal et débit d’irrigation.
À partir de l’écran de travail, il est également possible de régler le débit de la pompe péristaltique à l’aide d’un appui
court sur le bouton A de la pédale. (voir le paragraphe « 8 - Utilisation de la pédale » ).
C
FrançaisEnglishEspañolItalianoDeutschPortuguês

14
6.3 Changement de séquences
Un changement de séquence peut se faire :
w soit à l’écran par une simple pression sur le bouton d’une séquence incluse dans le protocole actif.
w soit à la pédale à l’aide du Bouton C (voir le paragraphe « 8 - Utilisation de la pédale ») .
Il est important de souligner que lors d’un changement de séquence à la suite d’une marche arrière, le sens de rotation
du moteur est mémorisé.
E

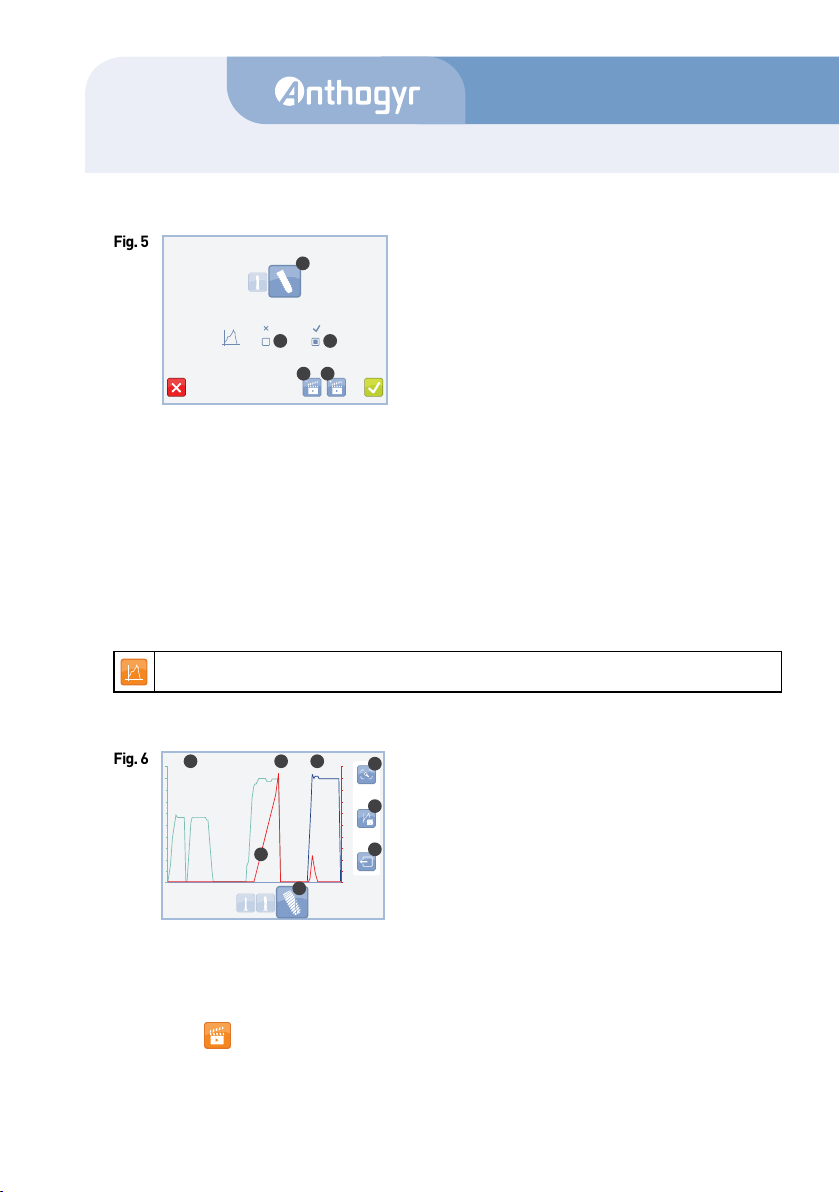

Voici le descriptif de l’écran « gestion des séquences » d’après la représentation Fig.5 :
Fig. 5
1. Séquence sélectionnée / Accès à la bibliothèque (double-clic).
2. Supprimer la séquence sélectionnée
3. Ajouter une séquence à la suite de la séquence sélectionnée
et sélectionner son visuel.
4. Activation de l’enregistrement des couples et vitesses pour
la séquence sélectionnée (fonction graphique).
5. Pour désactiver cette fonction appuyer dans le carré.
1
5
2 3
4
6.4 Afchage du graphique
L’utilisateur devra au préalable s’assurer que l’option graphique est activée pour chaque séquence du protocole actif en appuyant sur
le bouton (Fig.3, rep.9) puis en cochant la case (Fig.5, rep.4) si elle est vide.
Appuyer sur l’icône (Fig.3, rep.8) pour accéder à l’écran graphique (Fig.6).
Cet écran permet de visualiser graphiquement les courbes de vitesses en vert ou bleu (marche arrière) et de couples en rouge.
E
A la n de l’exécution de chaque séquence pour laquelle l’utilisateur a activé l’option graphique au préalable, le graphique de
cette séquence apparaît automatiquement en plein écran et reste afché selon la durée de la temporisation paramétrée à
l’écran de réglages. (Voir le paragraphe « 7.3 - Réglages » ).
Un appui sur l’écran suft pour revenir à l’écran de travail avant l’échéance de la temporisation.
C
1. Échelle de vitesse (Rpm).
2. Couple maximum atteint.
3. Échelle du couple (N.cm).
4. Courbes.
5. Séquence afchée.
6. Retour à l’écran de travail.
7. Sauvegarde des données « couples et vitesses » sur clé USB.
8. Afchage de l’ensemble des séquences.
Fig. 6
Voici le descriptif de l’écran « afchage du graphique » d’après la représentation Fig.6 :
1 32
4
5
8
7
6
45 Rpm Max 80 N.cm 35 N.cm

15
IMPLANTEO®
Les données « couples et vitesses » sont localisées dans le répertoire “ImplMotCourbe“.
Un dossier « nom » est créé lors de la sauvegarde. « nom » correspond à ce que vous avez saisi.
Un chier « nom.csv » y est créé lors de la sauvegarde, si le chier existe déjà, un chier incrémental est rajouté : “Nom001.csv“.
Il s’agit d’un chier au format texte qui peut être importé dans un tableur (par exemple Microsoft Excel).
Ces chiers peuvent directement être importés dans un tableur.
Les principales informations mesurées toutes les 0.25 s sont :
TIME : durée écoulée depuis mise sous tension de l’appareil en ms.
TORQUE : couple mesuré en 1/100 de N.cm (ou en 1/100 de % si le rapport de réduction est différent de 20:1).
SPEED : vitesse moteur mesurée, en tr/min.
Des chiers images au format .png (Fig.8) sont également créés dans le répertoire « nom », un chier pour chacune
des séquences où l’enregistrement des couples et vitesses (Fig.5, Rep.5) est activé.
6.5 Sauvegarde des données couples et vitesses / USB
La procédure à suivre pour sauvegarder les données « couples et vitesses » est la suivante :
Appuyer sur le bouton (Fig.3, rep.8).
Appuyer sur le bouton (Fig.6, rep.7).
Nommer le chier puis valider.
Fig. 8
Fig. 7
6.6 Changement de contre-angle
Voici la liste des contre-angles disponibles :
30:120:116:15:11:11:3 256:1
Appuyer sur l’icône du rapport de réduction du contre-angle actif (Fig.3, rep.2).
A noter que les plages de vitesse en sortie d’outil sont afchées à côté du contre-angle sélectionné.
C
20:1
FrançaisEnglishEspañolItalianoDeutschPortuguês

16
7.1 Choix des langues
Appuyer sur le bouton « réglages des paramètres » (Fig.1, rep.4 ou Fig.3, rep.11).
Le bouton (Fig.9, rep.2) donne accès à l’écran de choix de la langue d’utilisation.
Sélectionner ensuite le drapeau souhaité et valider.
7. Réglage des paramètres
Fig. 9
Voici le descriptif de l’écran « paramétrages » d’après
la représentation Fig.9 qui apparaît suite à l’appui sur le bouton .
1. Utilisateurs ou protocoles.
2. Choix des langues.
3. Calibrage du contre-angle utilisé.
4. Réglage éclairage de la LED.
5. Réglage du niveau sonore.
6. Paramétrages avancées.
7. Calibrage de la pédale.
8. Calibrage de la dalle tactile.
9. Sauvegarde / transfert des paramètres.
10. Mise à jour du logiciel.
11. Réinitialisation de la conguration initiale.
12. Retour à l’écran précédent.
1
7
2
8
3
9
4
10 11
12
5 6
7.2 Calibrage du contre-angle utilisé
An d’obtenir plus de précisions sur le contrôle et l’afchage de la valeur du couple, un calibrage du contre-angle utilisé est nécessaire.
Il permet de renseigner le moteur sur le rendement et l’efcacité du contre-angle utilisé.
Le test comporte deux phases principales :
w Le contre-angle est tout d’abord mis en rotation à vide.
w Ensuite, il est nécessaire de connecter le contre-angle au module spécique de calibrage. Ce module permet de simuler
un fonctionnement moyen en bouche. La mesure est donc effectuée dans les conditions les plus proches du fonctionnement réel.
w Avant chaque utilisation du module de calibrage, il est impératif de le lubrier au moyen d’une bombe de spray Anthogyr
Réf. 1930X équipée d’un embout Réf. 1933X.
w Placer l’embout sur l’orice de connexion.
w Maintenir en contact l’embout de spray sur le module de calibrage.
w Vaporiser pendant 1 seconde.
Le module de calibrage n’est pas stérilisable.
Les rendements des contre-angles pouvant varier fortement, il est recommandé de calibrer le contre-angle après entretien et
stérilisation, en se faisant assister par une personne qui immobilisera le calibre (non stérile) et récupérera le mandrin après
calibrage.
Appuyer sur le bouton « réglages des paramètres » (Fig.1, rep.4 ou Fig.3, rep.11).
Appuyer sur le bouton Fig.9, rep.3.
E
C
C

17
IMPLANTEO®
7.4 Calibrage de la pédale
Appuyer sur le bouton « réglages des paramètres » (Fig.1, rep.4) ou (Fig.3, rep.11).
Appuyer sur le bouton (Fig.9, rep.7).
Maintenir enfoncé le levier de la pédale et appuyer sur le bouton valider
Une fois terminé un écran afche « calibration réussie »
7.5 Calibrage de la dalle tactile
Appuyer sur le bouton « réglages des paramètres » (Fig.1, rep.4) ou (Fig.3, rep.11).
Appuyer sur le bouton (Fig.9, rep.8) pour accéder à l’écran de calibrage de la dalle tactile.
Appuyer sur les zones indiquées.
Une fois terminé un écran afche « calibration réussie »
En cas de dysfonctionnement de la dalle tactile, un ajustement peut être nécessaire.
Pour se faire :
7.3 Réglages
Appuyer sur le bouton « réglages des paramètres » (Fig.1, rep.4 ou Fig.3, rep.11).
Appuyer sur le bouton de votre choix (Fig.9, rep.4 ou Fig.9,rep.5 ou Fig.9,rep.6).
Appuyer sur les boutons et ou faire glisser le curseur sur le bargraphe.
Appuyer sur le bouton .
Il est possible de régler l’intensité de l’éclairage du contre-angle, du son, de gérer les alarmes et les temporisations par le procédé suivant :
Connecter au moteur le contre-angle 1/20 utilisé équipé de l’outil spécique de connexion.
Attention, ne pas connecter à ce stade le module de calibrage. Le moteur doit tout d’abord effectuer un test à vide.
Une fois le contre-angle connecté, appuyer sur le levier de la pédale.
Le test à vide est lancé. Le moteur monte en vitesse pendant environ 10 secondes.
A la suite de ce premier test, un écran apparaît vous invitant à connecter le module de mise en charge au contre-angle.
Une fois connecté, valider de nouveau au moyen du levier de la pédale.
Le test en charge est lancé. Bien maintenir la connexion outil-module de calibrage.
Le moteur monte en vitesse pendant environ 10 secondes.
Une fois terminé, le moteur s’arrête automatiquement et un écran afche « contre-angle calibré ».
Le retour sur l’écran principal de paramétrage est automatique. Votre contre-angle est calibré.
Le module de calibrage doit être retourné dans le réseau SAV Anthogyr après 100 utilisations ou 2 ans de fonctionnement.
Il doit alors subir un contrôle et un réétalonnage par les services Anthogyr.
E
FrançaisEnglishEspañolItalianoDeutschPortuguês

18
La mise à jour du moteur n’entraîne aucune suppression de paramètres enregistrés au préalable.
C
7.8 Conguration initiale Anthogyr
Appuyer sur le bouton « réglages des paramètres » (Fig.1, rep.4) ou (Fig.3, rep.11).
Appuyer sur le bouton (Fig.9, rep.11).
Valider pour retourner à l’écran « réglages des paramètres » .
Appuyer sur le bouton « réglages des paramètres » (Fig.1, rep.4) ou (Fig.3, rep.11).
Appuyer sur le bouton (Fig.9, rep.10).
Valider pour retourner à l’écran « réglages des paramètres » .
7.7 Mise à jour du logiciel
Les chiers de mises à jour doivent être placés sur la clé USB dans un répertoire nommé « ImplMotUpdate ».
Connecter la clé USB sur la face arrière du coffret.
7.6 Restaurer la conguration précédente / sauvegarder la conguration actuelle
Cette fonction permet de sauvegarder l’ensemble de la personnalisation effectuée an de pouvoir la restaurer ultérieurement.
Peuvent être sauvegardés ainsi :
w Les différents utilisateurs, protocoles et séquences crées avec les paramètres associés.
w Les différents réglages effectués.
Connecter la clé USB sur la face arrière du coffret.
Appuyer sur le bouton « réglages des paramètres » (Fig.1, rep.4 ou Fig.3, rep.11).
Appuyer sur le bouton (Fig.9, rep.9).
Choisir le bouton souhaité : « restauration » ou « sauvegarde » .
Valider pour retourner à l’écran « réglages des paramètres » .

19
IMPLANTEO®
10.1 Entretien de l’appareil
10. Nettoyage, désinfection et stérilisation*
A usage unique Non stérilisable
Stérilisables en autoclave
à 134°C pendant 18 minutes
Bouchon de stérilisation micro-moteur
Stérilisable
non immergeable
(= désinfection)
Stérilisable
et immergeable
(+ ultrasons)
w Les poches de liquide
physiologique
w Les lignes d’irrigation
w Protection écran
w Gaine de protection
micro-moteur
w Boitier de
commande
w Pédale
w Module de calibrage
w Micro-moteur + cordon
w Potence
w Support moteur
w Mandrin
w Clips de xation de la
ligne d’irrigation
A la n de l’acte dentaire :
w Placer l’interrupteur sur la position 0.
w Retirer l’outil xé au contre-angle.
w Retirer le acon ou la poche de la potence.
w Retirer le perforateur de la ligne d’irrigation du acon ou de la poche de sérum physiologique ou d’eau stérile.
w Retirer les clips pour lignes d’irrigation.
w Déconnecter le contre-angle du micro-moteur.
9. Arrêt de l’appareil
Si la dernière séquence du protocole en cours est active, un appui court sur le bouton C rendra active la première séquence
de ce protocole.
Si la première séquence du protocole en cours est active, un appui long sur le bouton C rendra active la dernière séquence
de ce protocole.
*L’ensemble de ces informations est récapitulé dans un poster d’entretien fourni avec le moteur.
C
C

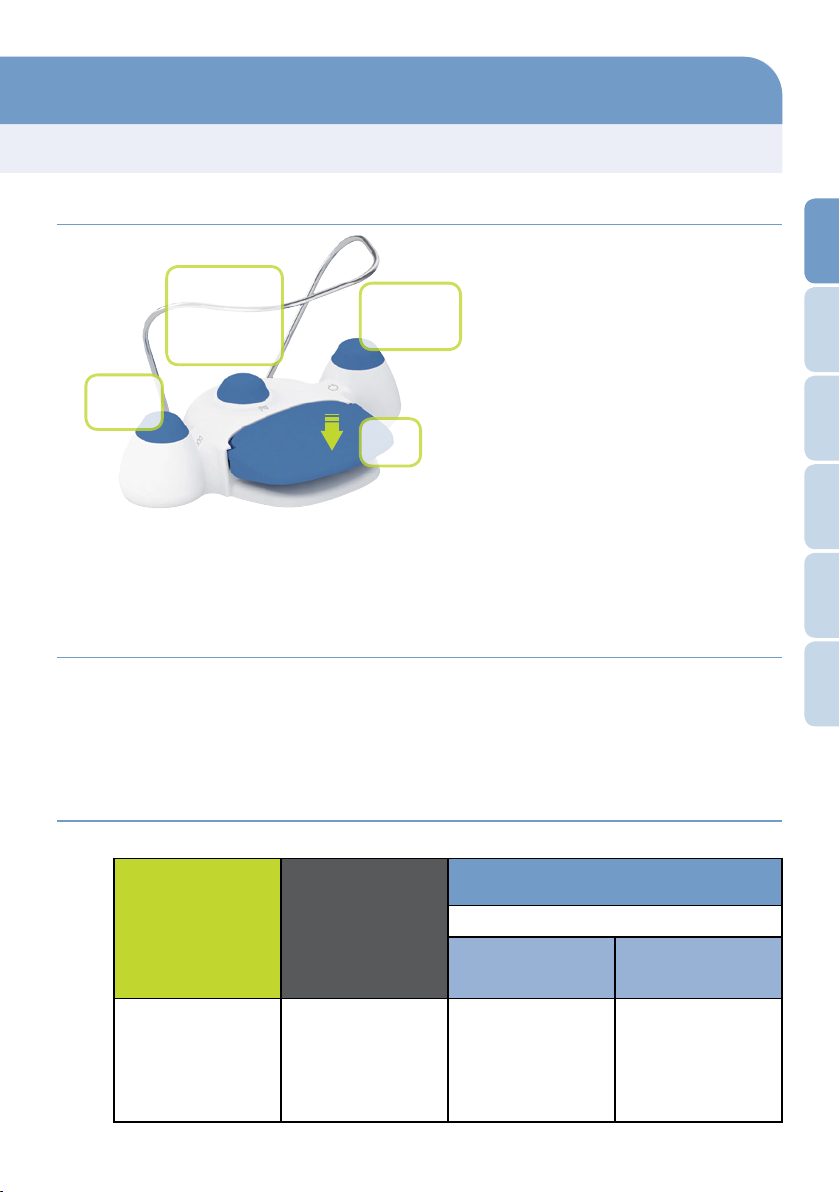

8. Utilisation de la pédale
Le levier permet d’adapter progressivement la vitesse
de fonctionnement du moteur durant la
phase de fonctionnement.
Un appui court sur le bouton A correspond à une
incrémentation de 20% de la vitesse de débit de la
pompe péristaltique.
Un appui long sur le bouton A met la pompe en
marche au débit programmé, sans mise en
fonction du micro-moteur, ni de l’outil.
Un appui court sur le bouton B permet d’inverser le sens
de rotation de l’outil.
Un appui long sur le bouton B permet d’incrémenter
la limitation du couple par pallier de 5 N.cm
Un appui court sur le bouton C permet de passer à la
séquence suivante du protocole actif.
Un appui long sur le bouton C permet de passer
à la séquence précédente du protocole actif.
Bouton A
Pompe
Levier
Vitesse
Bouton B
Sens de rotation
du micro-moteur
/ Incrémentation
du couple
Bouton C
Changement
de séquence
FrançaisEnglishEspañolItalianoDeutschPortuguês

20

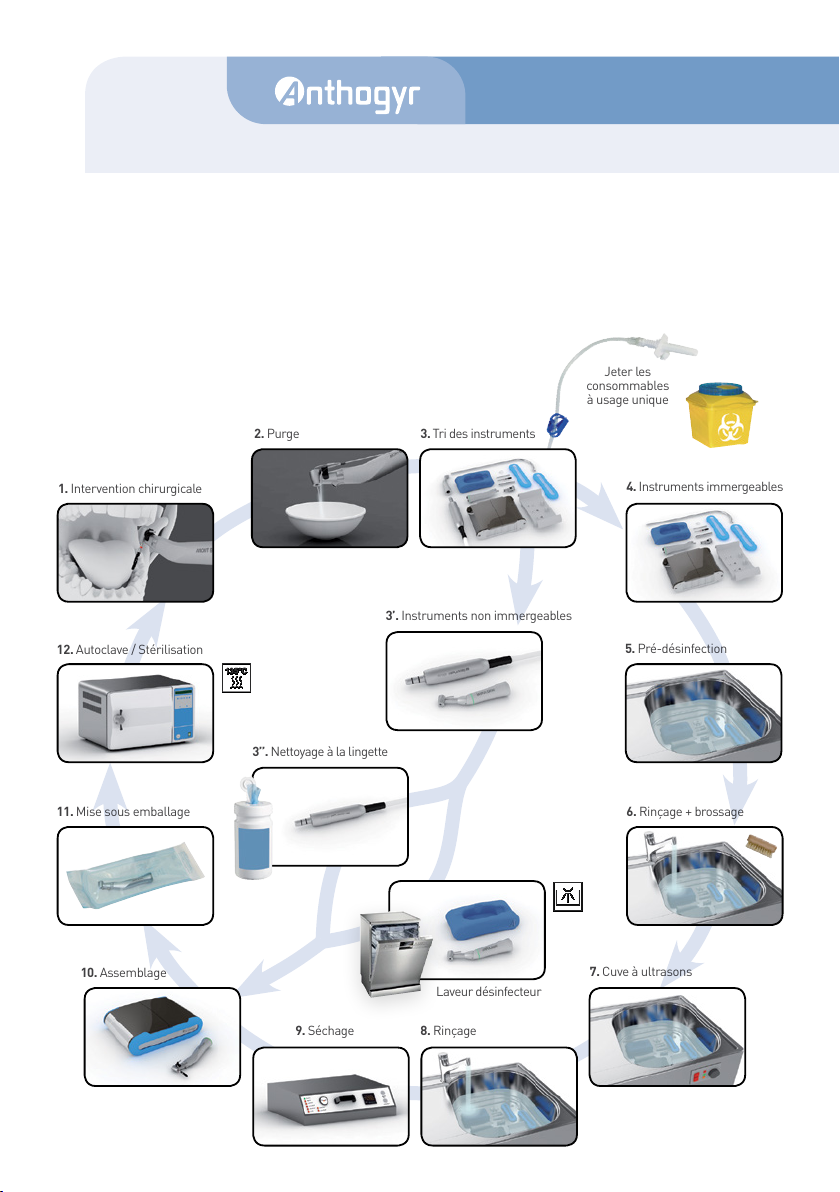

10.2 Cycle de stérilisation
1. Intervention chirurgicale
12. Autoclave / Stérilisation
11. Mise sous emballage
10. Assemblage
9. Séchage
8. Rinçage
2. Purge
3’. Instruments non immergeables
Laveur désinfecteur
e
g
7. Cuve à ultrasons
6. Rinçage + brossage
5. Pré-désinfection
4. Instruments immergeables
3. Tri des instruments
Jeter les
consommables
à usage unique
3’’. Nettoyage à la lingette
Les produits stérilisables sont livrés non stériles et nécessitent d’être décontaminés et stérilisés avant la première et immédiatement
après chaque utilisation. Utiliser les produits désinfectants conformément aux instructions données par le fabricant.
Retirer la ligne d’irrigation et la jeter dans un conteneur de sécurité pour éléments médicaux souillés (ligne d’irrigation à usage unique).
Les produits médicaux Anthogyr stérilisables peuvent résister à une température maximum de 138°C.
g
Ne pas utiliser de spray directement sur le dispositif pour le nettoyer, préférer l’utilisation de lingettes.
E
