APART P60DT-BL User manual

P60DT-BL / P60DT-W
Instruction manual

Instruction manual
P60DT 3
P60DT-BL / P60DT-W

4Pendant loudspeaker
Important safety instructions
• Read these instructions.
• Keep these instructions.
• Heed all warnings.
• Follow all instructions, particularly those pertaining to rigging,
mounting, hanging and electrical connections.
• This professional device needs to be installed by qualified
personnel only. As improper installation may cause the unit to
fall, resulting in personal injury and/or property damage.
• Take care of the loudspeaker wires; they should be free of
damage. Damaged loudspeaker wires may result in poor sound
quality, in damaged amplifiers, injury and/or electrical shock.
• No mains power shall be connected to the loudspeaker, doing
so will damage the loudspeaker, and increase the risk of fire.
• Respect power rating, to prevent damaged loudspeakers, and
risk of fire.
• Do not open the loudspeaker or attempt to disassemble the
internal parts or modify them in any way. If the loudspeaker
appears to be malfunctioning (no sound or distorted sound),
if you detect smoke or a strange smell coming from the unit,
discontinue use immediately and have it inspected by qualified
Always follow these precautions listed below to avoid the possibility
of serious injury or even death from electrical shock, short-
circuiting, damages; fire or other hazards.
These precautions include, but are not limited to, the following:

Instruction manual
P60DT 5
personnel.
• Use cables of the right gauge, especially for long runs or high
power systems.
• Use cables with clear color indication and maintain polarity
throughout the whole system.
• Avoid loud feedback from microphones; this can damage your
loudspeaker.
• Clean only with dry cloth.
• Avoid touching the unit’s sharp metal edge to prevent injury.
• Do not block any ventilation openings. Install in accordance
with the manufacturer’s instructions.
• Only use attachments/accessories that are specified and
approved by the manufacturer.
• Install the loudspeaker in a location that can structurally
support the weight of the unit and its mounting hardware.
• Tighten all loudspeaker clamps securely. Doing otherwise may
result in the unit falling down and causing personal injury and/
or property damage.
• Securely attach both the primary and secondary hanging cables.
Please, be guided by applicable building codes here. Doing
otherwise may result in the unit falling down and causing
personal injury and/or property damage.
• Use only industry-accepted mounting tools and methods.
• Exposure to loud audio levels over a long time can cause severe
hearing loss.

6Pendant loudspeaker
• Do not forget to consult the local law directions regarding
producing sound in public places.
• Please check the unit’s condition after unpacking. If the outside
or the carton box has been damaged, inform your shipper
immediately.
• Do not expose the device to water, damp or wet conditions.
• The unit is designed for fixed installations in buildings. It is not
fit for use in mobile applications.
• Refer all servicing to qualified personnel.
• Indoor use only.
The warranty of this product and the applicable terms and
conditions are provided by the dealer where you purchased this
product.

Instruction manual
P60DT 7
Consignes de sécurité importantes
• Lisez les présentes consignes.
• Conservez ces consignes.
• Tenez compte de tous les avertissements.
• Respectez toutes les consignes, en particulier celles qui ont trait
au gréement, au montage, à la suspension et aux connexions
électriques.
• Ce matériel professionnel doit être installé par du personnel
qualifié uniquement, étant donné qu’une installation défaillante
peut résulter dans la chute de l’objet, ce qui peut causer des
lésions corporelles et/ou des dégâts matériels.
• Prenez soin des câbles du haut-parleur, ils ne peuvent
aucunement être endommagés. Les câbles de haut-parleurs
endommagés peuvent donner lieu à une mauvaise qualité
sonore, à des dégâts aux amplificateurs, à des lésions et/ou à
des chocs électriques.
• Il ne faut pas connecter les haut-parleurs au réseau électrique,
cela peut endommager le haut-parleur et augmenter le risque
d’incendie.
• Respectez la puissance nominale afin d’éviter les dégâts aux
haut-parleurs ainsi que les risques d’incendie.
Respectez à tout moment les consignes énumérées ci-dessous afin
d’éviter de sérieuses lésions ou même le décès suite à un choc
électrique, à un court-circuit, à des dégâts, à un incendie ou à
d’autres dangers.
Ces consignes comprennent, sans y être limitées, les suivantes :

8Pendant loudspeaker
• N’ouvrez pas le haut-parleur et n’essayez pas de démonter
les pièces internes ni de les modifier de quelque façon que ce
soit. Au cas où le haut-parleur semble mal fonctionner (aucun
son ou son altéré), si vous constatez de la fumée ou une odeur
inhabituelle émanant de l’appareil, cessez immédiatement de
l’utiliser et faites-le inspecter par du personnel qualifié.
• Utilisez des câbles du calibre adéquat, en particulier pour de
longues distances ou pour des systèmes de haute puissance.
• Utilisez des câbles avec une indication de couleur claire et
garantissez la polarité à travers tout le système.
• Évitez un accrochage acoustique trop fort des microphones,
ceci peut endommager votre haut-parleur.
• Nettoyez uniquement au moyen d’un chiffon sec.
• Évitez de toucher le bord tranchant en métal de l’appareil pour
éviter les blessures.
• Ne bloquez aucune ouverture d’aération. Installez selon les
instructions du fabricant.
• Utilisez uniquement des pièces jointes/des accessoires spécifiés
et approuvés par le fabricant.
• Installez le haut-parleur à un endroit qui peut supporter de
façon structurelle le poids de l’appareil et de son équipement
de montage.
• Serrez fermement toutes les pinces du haut-parleur. Y manquer
pourrait mener à la chute de l’appareil et causer ainsi des
lésions aux personnes et/ou des dégâts matériels.
• Fixez solidement les câbles de suspension principal et
secondaire. Veillez à respecter dans cette optique les codes

Instruction manual
P60DT 9
de construction qui sont d’application. Dans le cas contraire,
l’appareil pourrait tomber, ce qui peut causer des lésions aux
personnes ou même entraîner la mort.
• Utilisez uniquement des outils et méthodes de montage
reconnus dans le secteur.
• L’exposition à de hauts niveaux sonores pendant une longue
période peut causer de sérieuses pertes auditives.
• N’oubliez pas de consulter les directives légales locales en
matière de production de son dans des lieux publics.
• Veuillez vérifier l’état de l’appareil après l’avoir déballé. Si
l’extérieur ou la boîte en carton a été endommagé, avertissez-
en immédiatement le transporteur.
• N’exposez l’appareil ni à l’eau, ni à l’humidité, ni à des
conditions humides.
• L’appareil est destiné à des installations fixes dans les bâtiments.
Il ne convient pas à l’usage mobile.
• Confiez tout l’entretien et toutes les réparations à du personnel
qualifié.
• Utilisation à l’intérieur uniquement.
La garantie de ce produit et les conditions applicables sont fournies
par le partenaire chez qui vous avez acheté ce produit.

10 Pendant loudspeaker
Introduction
The Apart P60DT 6.5” two-way, pendant loudspeaker brings an
exceptional dispersion to areas and rooms with high-ceilings or
large open spaces, while offering a clear speech and musical purity.
Available in black (P60DT-BL) or white (P60DT-W), Apart P60DT is
suitable for a wide range of background and foreground sound
applications.
The dual Gripple™ wire suspension system, euroblock in/out
connector, loudspeaker cables and 70/100 volt power rotary
with 16 ohms connectivity can be hidden after installation by the
innovatively designed end-cap. The attractive aesthetics and ease-
of-installation make this product an industry standard.
Features
• High performance, attractive aesthetics, and ease of
installation, for applications where loudspeakers are required to
be suspended below the ceiling.
• Installer-friendly end cap with cut-out slot and integrated
magnetic fixing, hides the power selector and all cable
connections, and can be installed after the loudspeaker is hung.
• Two Gripple™ wire suspension cables are provided for a safe
and secure, fast and simple installation.
• Handy euroblock connector with permanent pass-through
allows for a quick install and easy daisy chaining of multiple
loudspeakers.
• The 70/100 volt power tapping can be selected using the

Instruction manual
P60DT 11
rotary on the top of the loudspeaker and also offers 16 ohms
connectivity.
• Tuned bass reflex port for optimised low frequency performance
• High intelligibility while remaining perfect music reproduction
quality
• 6.5” LF driver for, with 1” tweeter
• 120 W dynamic power handling
• Loudspeaker overload protection for a 24/7 failsafe operation
• Available in black or white

12 Pendant loudspeaker
Supplied items
Unpack the contents and confirm following items are included.
• Loudspeaker x 1
• End cap with integrated cable cover x 1
• Gripple snaphook cable 5m x 2
• Gripple express locking device x 2
• Important safety instructions x 1
Loudspeaker cables are not included.
Installation instructions
ATTENTION
Apart Audio nv is not responsible for damages
resulting from the negligent installation of any
loudspeaker.
WARNING
Please make sure that the mounting structure is
capable of safely supporting the loudspeaker’s
weight.

Instruction manual
P60DT 13
1As shown, thread the snaphook cable through the opening
in the locking device nearest the release button, and in the
direction of the arrow shown on the unit.
2Loop the snaphook cable over or through a secure
structure, and pass the cable back through the locking
device, using the opening closest to the remaining release
button.
3Repeat steps 1 and 2 for both the primary and secondary
suspension cables.

14 Pendant loudspeaker

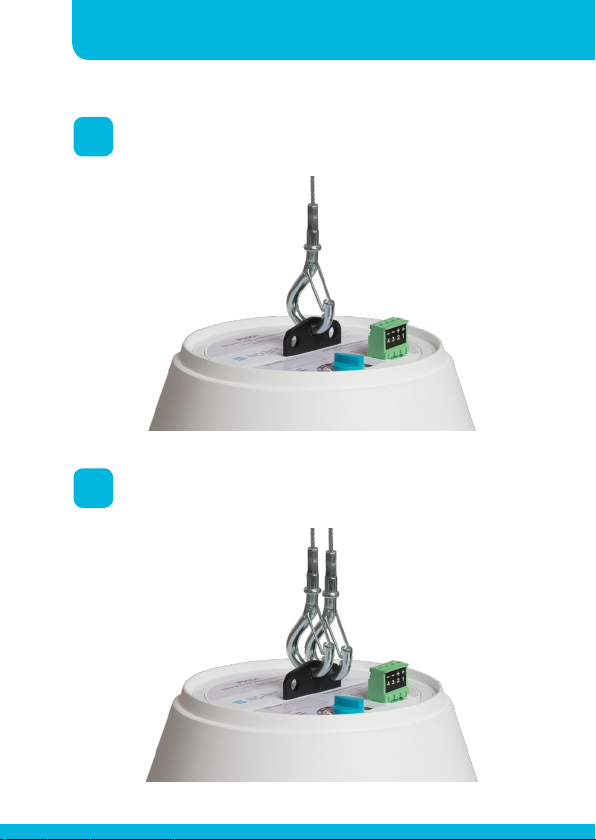

4As shown, connect the snaphook on the primary cable
through the central mounting point on the loudspeaker
5As shown, connect the snaphook on the secondary safety
cable through one of the remaining mounting points.

Instruction manual
P60DT 15
6Adjust the length of the primary cable
so that the loudspeaker hangs at the
desired height (1). Adjust the length of
the secondary safety cable, allowing
some slack so that the loudspeaker
hangs straight (2).
The length of the cable can be adjusted and/or released by
pressing the buttons shown. When adjusting the length,
always leave a minimum of 75mm of cable protruding from
the locking device.
!
1
2

16 Pendant loudspeaker
+ + - -
The use of wire ferrules is strongly recommended when
stranded wire is used.
wiring: single cable wiring: daisy-chained to next unit
+ + - -
7As shown, attach the loudspeaker cables according to
whether you are connecting a single loudspeaker or daisy
chaining more than one.
The euroblock connector should then be pressed firmly onto
the corresponding male euroblock connector on the top of
the loudspeaker.

Instruction manual
P60DT 17
8As shown, select the appropriate power tap setting on the
top surface of the loudspeaker
!
WARNING
The 16 ohm setting is not compatible with
70 volt or 100 volt line amplifiers!
WARNING
Set the power tapping prior to applying audio and only
change the setting while the audio amplifer is shut off.
WARNING
The highest 70 volt power setting is not compatible with
100 volt line amplifiers, only with 70 volt line amplifiers.

18 Pendant loudspeaker
9Attach the end cap by placing this around the suspension
and loudspeaker cables, ensuring this is held firmly in place
by the magnetic fixings (1). Finally clip the cable cover in
place (2).
1
2

Ø276
264
Ø276
264
Instruction manual
P60DT 19
Dimensions in mm

20 Pendant loudspeaker
Specifications
model name P60DT-W P60DT-BL
loudspeaker system 2-way with bass reflex
woofer size 6.5 inch
woofer cone material Coated paper
tweeter size 1 inch
nominal impedance 16 ohms
100V transformer
power taps 60 - 30 - 15 - 7.5 watts
70V transformer
power taps 60 - 30 - 15 - 7.5 - 3.75 watts
connector wire
capacity
(connection and pass-
through)
Max. wire size 2.5 mm2 (12 AWG)
frequency range 65 - 20,000Hz
low impedance
dynamic power 120 watts
low impedance RMS
power 60 watts
SPL at 1W / 1m 91 dB
