aquabrass black Series User manual

aquabrass.com

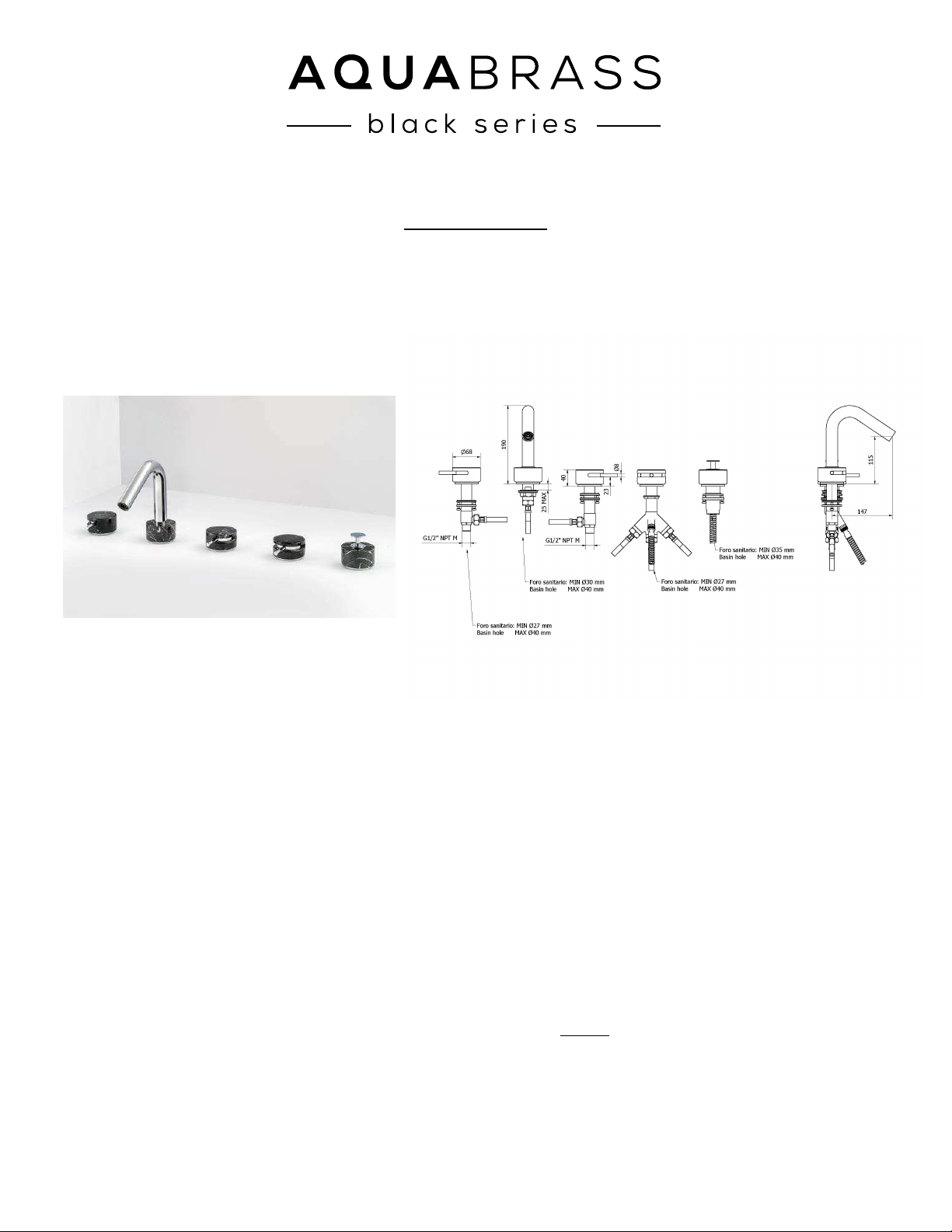

MARMO
Range
MR396_2
Product
Product Description
Five holes bath filler which can be positioned on the edge of the bathtub composed of a spout, two metal levers, a diverter which
allow to choose the water outlet and an extractable hand shower. All the components are integrated on black marble bases.
Available Finishings
Chrome
X
Glossy Black
PVD Gold
Copper
Brushed Nickel
X
Matt White
X
Gold
X
Bronze
Glossy White
Matt Black
X
Rose Gold
X
YO - Your Own
X
Tech Specifications
iB Standard
Possible Alternative
Headwork
G 1/2’’ Ceramic Headwork Flow Restrictions – See below
Wall Hoses
Aerator
Sidebody Valve
Flexible Inox G 3/4’’ F L 600
M 24x1
W 26X19
Flexible Inox 1\2”, 600 mms long
Copper Tails
PEX Pipes
Different lenghts available on request
Flow Rate
(+/
- 10%)
1 BAR
13 l\m
2 BAR
18.8 l\m
3 BAR
23.1 l\m
Changing aerator,
cartridge or
adding flow restri
ctors in the
hoses, the following TOP flow
rates can be achieved
9 l\m
13 l\m
16 l\m
20 l\m
23 l\m
28 l\m
30 l\m
Material
Brass
According to CUZN35PB2AL-B(CB752S)
Max Lead content: 1,6%
Production
Main body is a single casted piece
CL06NM
Last revision: 07/11/2016
Aquabrass cannot be held responsible for any technical or typographical errors or omissions contained within this document and reserves the right to make changes without prior notice.
. solid brass construction
. crystal clear water flow
. hidden microphone handshower with 5’ double-helix
hose
. deckmount lever diverter
. 1/2” connection
height: 77/16”
overall projection: 611/16”
flow rate: (tub filler) 6 gpm (handshower) 2.5 gpm
FINISHES
Standard
Polished chrome (pc)
Custom
15 custom finishes available
(ask your local Aquabrass authorized dealer for details)
5-piece deckmount tub filler with diverter and
handshower
Product Description

aquabrass.com
Aquabrass cannot be held responsible for any technical or typographical errors or omissions contained within this document and reserves the right to make changes without prior notice.
Last revision: 07/11/2016

aquabrass.com

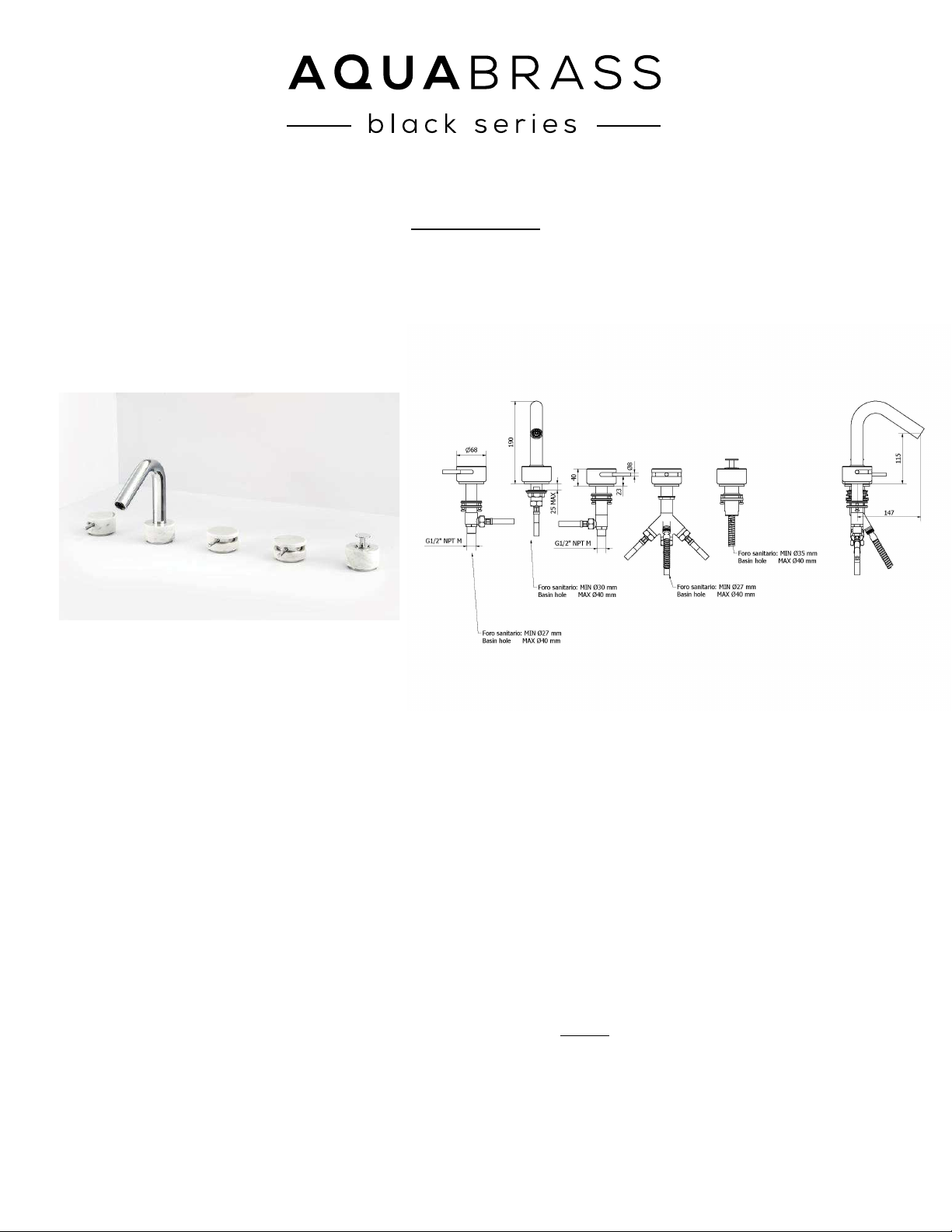

MARMO
Range
MR396_1
Product
Product Description
Five holes bath filler which can be positioned on the edge of the bathtub composed of a spout, two metal levers, a diverter which
allow to choose the water outlet and an extractable hand shower. All the components are integrated on white marble bases.
Available Finishings
Chrome
X
Glossy Black
PVD Gold
Copper
Brushed Nickel
X
Matt White
X
Gold
X
Bronze
Glossy White
Matt Black
X
Rose Gold
X
YO - Your Own
X
Tech Specifications
iB Standard
Possible Alternative
Headwork
G 1/2’’ Ceramic Headwork Flow Restrictions – See below
Wall Hoses
Aerator
Sidebody Valve
Flexible Inox G 3/4’’ F L 600
M 24x1
W 26X19
Flexible Inox 1\2”, 600 mms long
Copper Tails
PEX Pipes
Different lenghts available on request
Flow Rate
(+/
- 10%)
1 BAR
13 l\m
2 BAR
18.8 l\m
3 BAR
23.1 l\m
Changing aerator,
cartridge or
adding flow restri
ctors in the
hoses, the following TOP flow
rates can be achieved
9 l\m
13 l\m
16 l\m
20 l\m
23 l\m
28 l\m
30 l\m
Material
Brass
According to CUZN35PB2AL-B(CB752S)
Max Lead content: 1,6%
Production
Main body is a single casted piece
CL06BC
Last revision: 07/11/2016
Aquabrass cannot be held responsible for any technical or typographical errors or omissions contained within this document and reserves the right to make changes without prior notice.
. solid brass construction
. crystal clear water flow
. hidden microphone handshower with 5’ double-helix
hose
. deckmount lever diverter
. 1/2” connection
height: 77/16”
overall projection: 611/16”
flow rate: (tub filler) 6 gpm (handshower) 2.5 gpm
FINISHES
Standard
Polished chrome (pc)
Custom
15 custom finishes available
(ask your local Aquabrass authorized dealer for details)
5-piece deckmount tub filler with diverter and
handshower
Product Description

aquabrass.com
Aquabrass cannot be held responsible for any technical or typographical errors or omissions contained within this document and reserves the right to make changes without prior notice.
Last revision: 07/11/2016

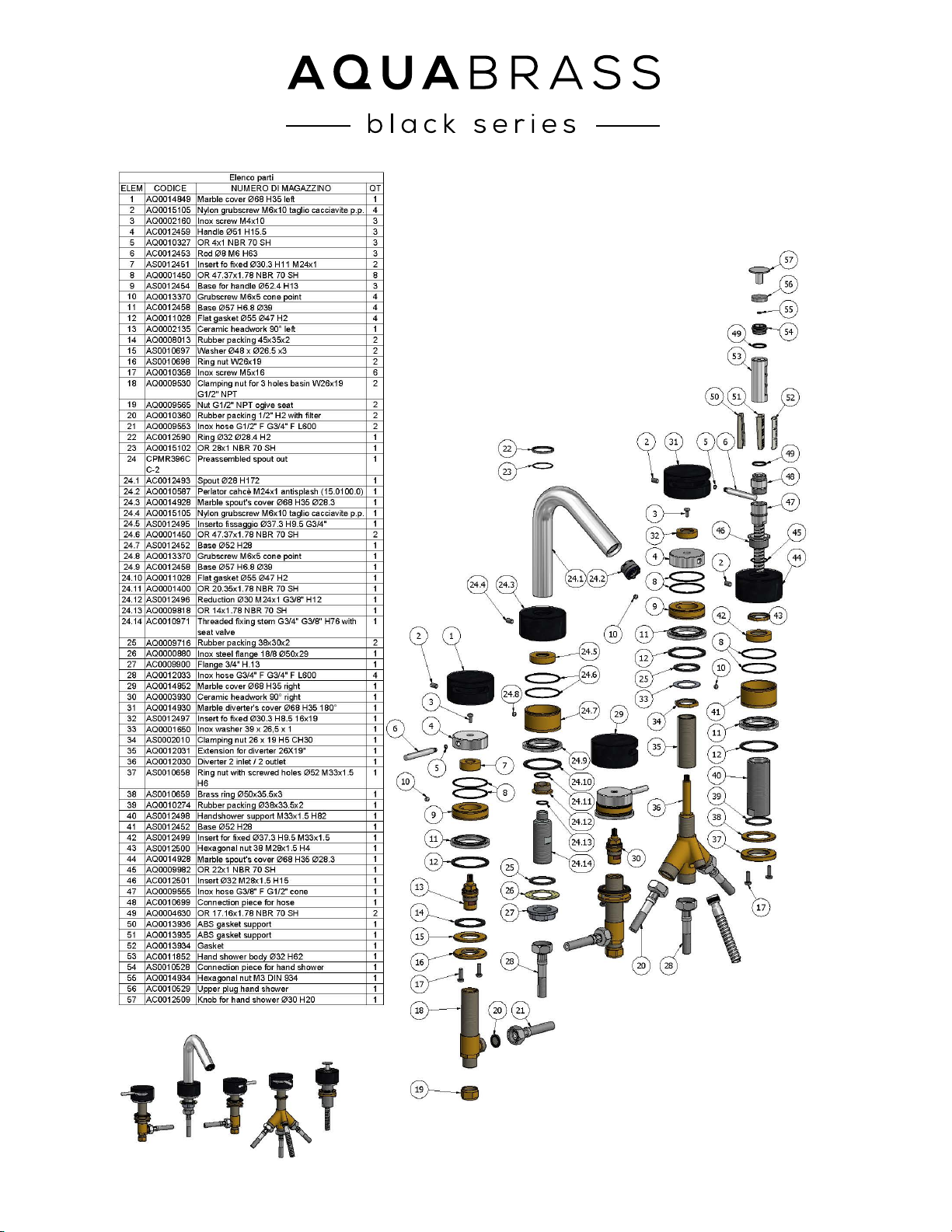

EN
TECHNICAL DATA
Minimum dynamic pressure:_________________________________________________________0.5 bar
Maximum operational pressure:________________________________________________________5 bar
Recommended operational pressure:_________________________________________________1-5 bar
It’s recommended to use a pressure reducer in case of
static pressure superior than 5 bar inside the waterpipe.
Maximum hot water temperature:_______________________________________________________80°C
INSTALLATION, MAINTENANCE AND PRELIMINARY CHECKING PROCEDURE
In order to get your device work correctly and fine in time, must ensure compliance with the
mode of installation and maintenance described in this booklet. Relying on a qualified plumber.
Make sure that the system is free from all debris and impurities existing.
INSTALLATION

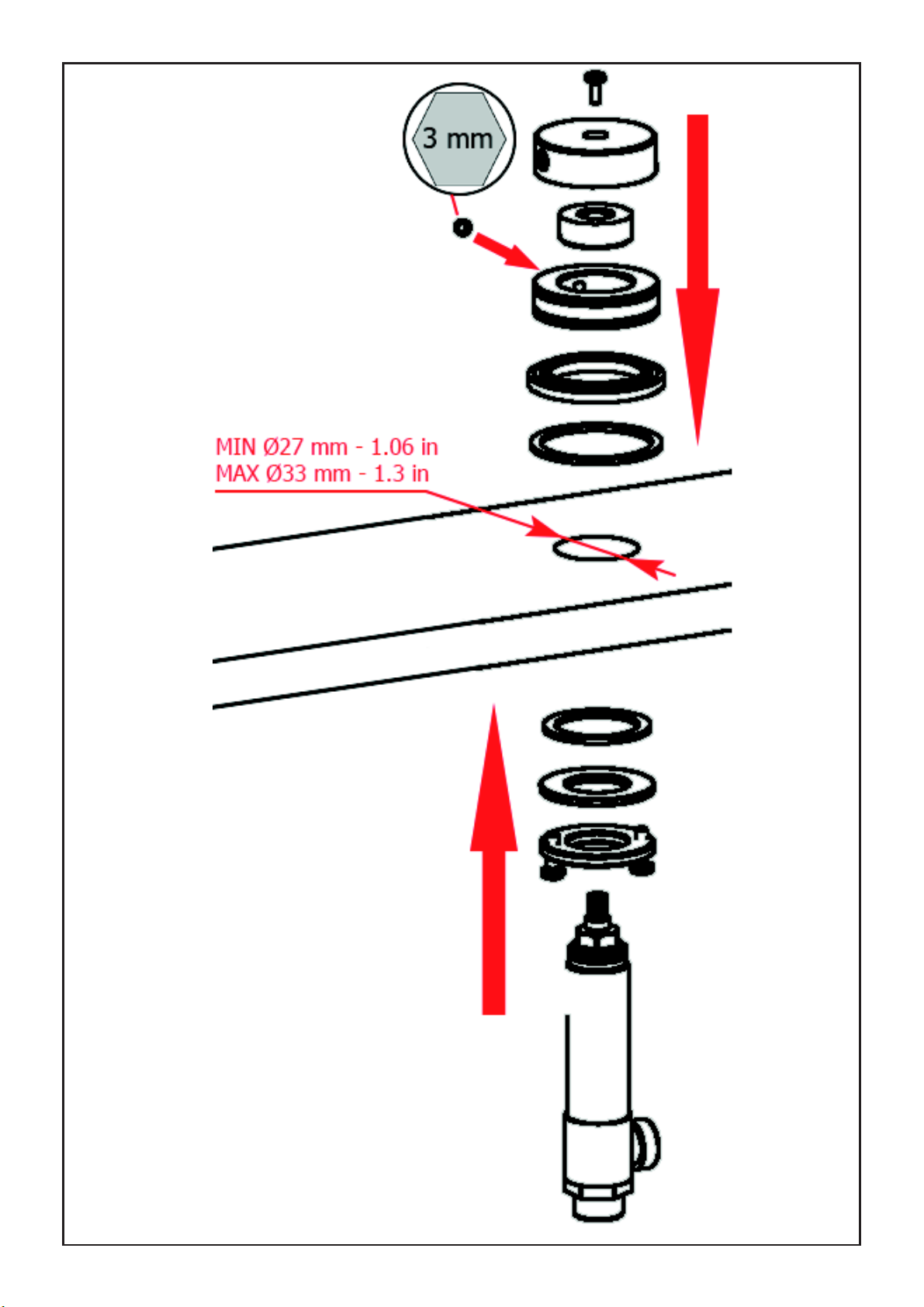

FIG. 1: Make two holes MIN Ø27 mm - 1.06 in, MAX Ø33 mm - 1.3 in, into the support base
in order to put the handles. Operating from the bottom of the base, insert the sidebody valve
and the fixing set. From the upper side, position the OR and the covering support. Screw the
reduction component on the sidebody valve. Insert the handle by using the screw verifying the
right opening/closing position. Lay the sidebody valve into the support and block it with the
grub screw. Place the fixing kit.
Fig. 2: Insert the marble cover on the support, fixing it with the grub screw. Screw the lateral
lever and verify the correct movement.

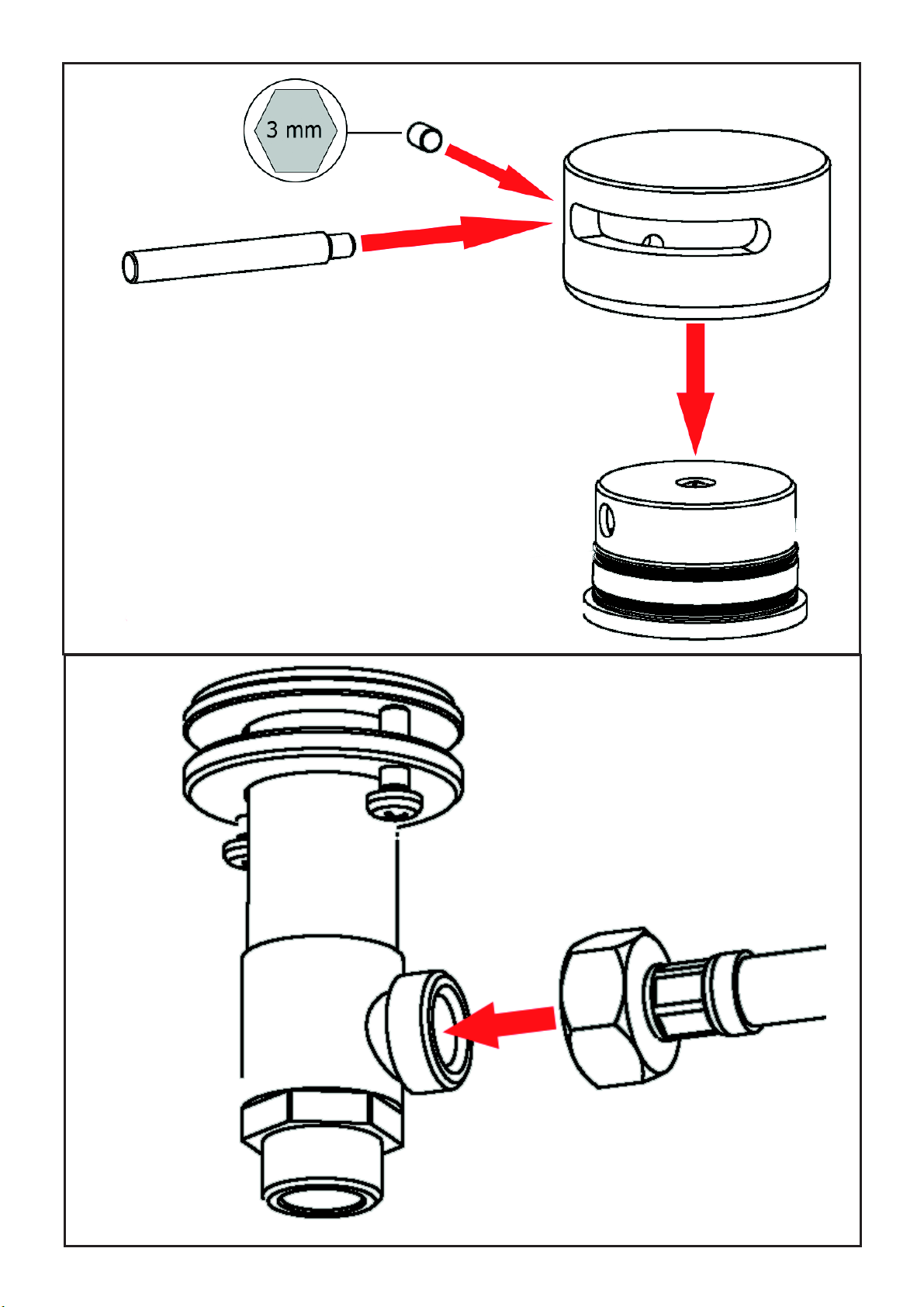

Fig. 3: Connect the flexible to the sidebody valve.
Repeat these steps in order to mount the second handle.
Fig. 4: Make a Ø35mm - 1.37 in hole on the support base. From the upper side of it, insert the
stem of the spout into the hole just created, positioning the OR. Stabilize the spout by using
the proper fixing kit.
Fig. 5: Link the flexible to the spout.
Fig. 6: Make a MIN Ø35mm - 1.37 MAX Ø40mm - 1.57 in hole on the support base. From the
upper side of it, insert the stem of the support into the hole just created, positioning the gasket
for the endurance. Stabilize the support by using the proper fixing kit. Insert the flexible into the
support after it’s screwed to the hand shower.
Fig. 7: Make a Ø30mm - 1.18 in, MAX Ø40 mm - 1.57 in hole on the support base. From the lower
side of it, insert the diverter and the fixing kit. On the upper side, place the OR, the little base
and the covering support. Screw on the diverter the reduction metallic component. By using
the screw, insert the handle verifying the correct opening/closing position. Lay the diverter into
the support and block it by using the grub screw. Place the fixing kit.
Fig. 8: Insert the marble cover on the support, fixing it with the grub screw. Screw the lateral
lever and verify the correct movement.

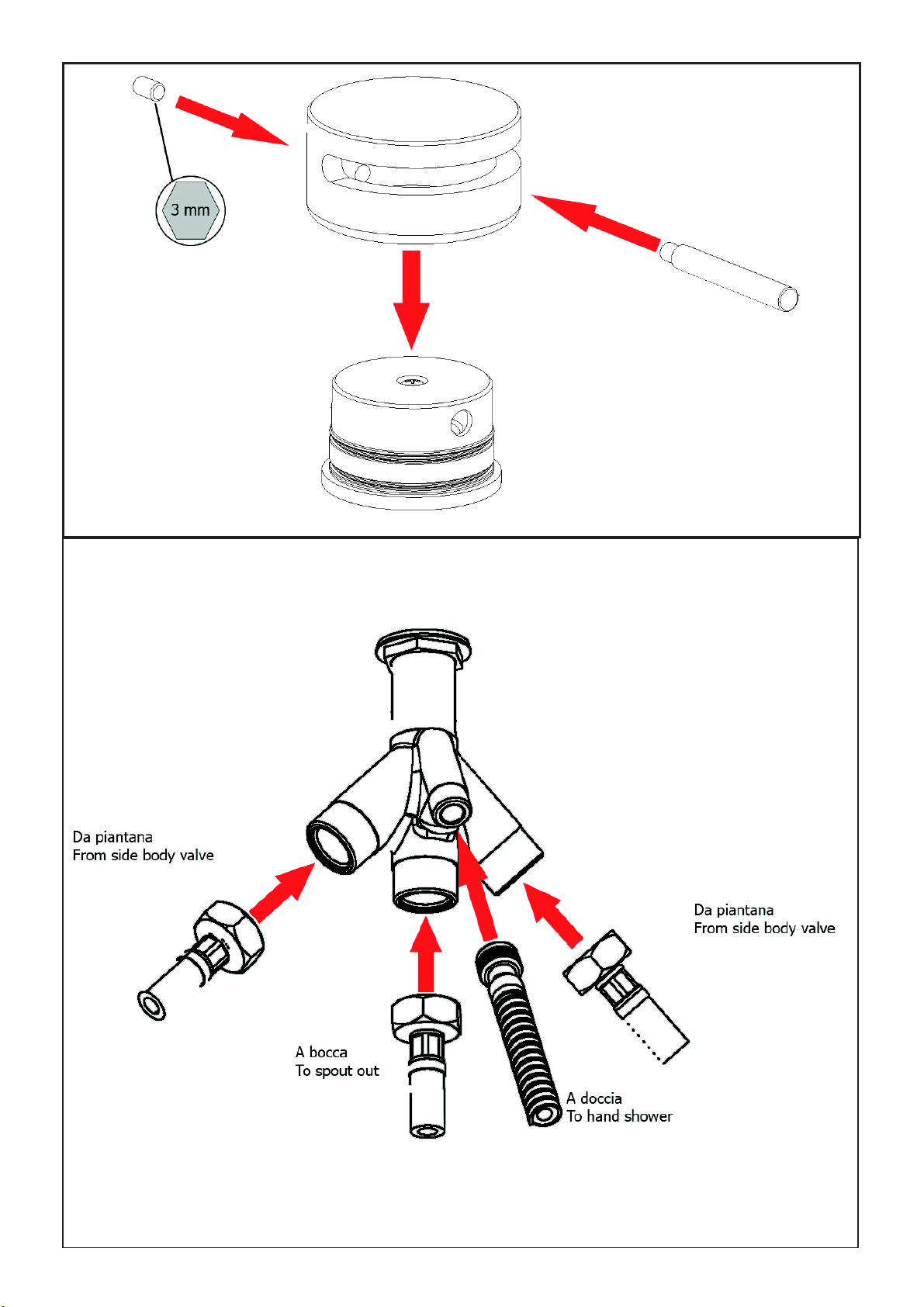

Fig. 9: Connect the flexibles to the diverter as in frame on the image. Connect the sidebody
valves to the hydric system.
After connecting the body to the system, turn on the stopcocks and check that the mixer tap
unit operates correctly. Keep the tap pressurised for a few minutes checking eventual leaks.

Fig. 1

Fig. 2
Fig. 3

Fig. 4 Fig. 5

Fig. 6 Fig. 7

Fig. 8
Fig. 9

aquabrass.com

MARMO
Range
MR396_2
Product
Product Description
Five holes bath filler which can be positioned on the edge of the bathtub composed of a spout, two metal levers, a diverter which
allow to choose the water outlet and an extractable hand shower. All the components are integrated on black marble bases.
Available Finishings
Chrome
X
Glossy Black
PVD Gold
Copper
Brushed Nickel
X
Matt White
X
Gold
X
Bronze
Glossy White
Matt Black
X
Rose Gold
X
YO - Your Own
X
Tech Specifications
iB Standard
Possible Alternative
Headwork
G 1/2’’ Ceramic Headwork Flow Restrictions – See below
Wall Hoses
Aerator
Sidebody Valve
Flexible Inox G 3/4’’ F L 600
M 24x1
W 26X19
Flexible Inox 1\2”, 600 mms long
Copper Tails
PEX Pipes
Different lenghts available on request
Flow Rate
(+/
- 10%)
1 BAR
13 l\m
2 BAR
18.8 l\m
3 BAR
23.1 l\m
Changing aerator,
cartridge or
adding flow restri
ctors in the
hoses, the following TOP flow
rates can be achieved
9 l\m
13 l\m
16 l\m
20 l\m
23 l\m
28 l\m
30 l\m
Material
Brass
According to CUZN35PB2AL-B(CB752S)
Max Lead content: 1,6%
Production
Main body is a single casted piece
CL06NM
Aquabrass ne peut pas être tenu responsable d’éventuelles omissions ou erreurs techniques ou typographiques contenues dans ce document et se réserve le droit d’y faire des
changements sans préavis.
Dernière révision : 07/11/2016
Description du produit
. laiton massif
. jet d’eau cristallin
. douchette microphone dissimulée avec boyau de 5’ tressé
rétractable
. déviateur en levier
. raccordement 1/2”
hauteur : 77/16”
projection totale : 611/16”
débit : (bec) 6 gpm (douchette) 2.5 gpm
FINIS
Standard
Chrome poli (pc)
Sur mesure
15 finis sur mesure disponible
(pour plus d’information, demander conseil à votre détaillant)
Robinet de bain 5 mcx avec déviateur
et douchette

aquabrass.com
Aquabrass ne peut pas être tenu responsable d’éventuelles omissions ou erreurs techniques ou typographiques contenues dans ce document et se réserve le droit d’y faire des
changements sans préavis.
Dernière révision : 07/11/2016

aquabrass.com
MARMO
Range
MR396_1
Product
Product Description
Five holes bath filler which can be positioned on the edge of the bathtub composed of a spout, two metal levers, a diverter which
allow to choose the water outlet and an extractable hand shower. All the components are integrated on white marble bases.
Available Finishings
Chrome
X
Glossy Black
PVD Gold
Copper
Brushed Nickel
X
Matt White
X
Gold
X
Bronze
Glossy White
Matt Black
X
Rose Gold
X
YO - Your Own
X
Tech Specifications
iB Standard
Possible Alternative
Headwork
G 1/2’’ Ceramic Headwork Flow Restrictions – See below
Wall Hoses
Aerator
Sidebody Valve
Flexible Inox G 3/4’’ F L 600
M 24x1
W 26X19
Flexible Inox 1\2”, 600 mms long
Copper Tails
PEX Pipes
Different lenghts available on request
Flow Rate
(+/
- 10%)
1 BAR
13 l\m
2 BAR
18.8 l\m
3 BAR
23.1 l\m
Changing aerator,
cartridge or
adding flow restri
ctors in the
hoses, the following TOP flow
rates can be achieved
9 l\m
13 l\m
16 l\m
20 l\m
23 l\m
28 l\m
30 l\m
Material
Brass
According to CUZN35PB2AL-B(CB752S)
Max Lead content: 1,6%
Production
Main body is a single casted piece
CL06BC
Aquabrass ne peut pas être tenu responsable d’éventuelles omissions ou erreurs techniques ou typographiques contenues dans ce document et se réserve le droit d’y faire des
changements sans préavis.
Dernière révision : 07/11/2016
Description du produit
. laiton massif
. jet d’eau cristallin
. douchette microphone dissimulée avec boyau de 5’ tressé
rétractable
. déviateur en levier
. raccordement 1/2”
hauteur : 77/16”
projection totale : 611/16”
débit : (bec) 6 gpm (douchette) 2.5 gpm
FINIS
Standard
Chrome poli (pc)
Sur mesure
15 finis sur mesure disponible
(pour plus d’information, demander conseil à votre détaillant)
Robinet de bain 5 mcx avec déviateur
et douchette

aquabrass.com
Aquabrass ne peut pas être tenu responsable d’éventuelles omissions ou erreurs techniques ou typographiques contenues dans ce document et se réserve le droit d’y faire des
changements sans préavis.
Dernière révision : 07/11/2016

FR
CARACTERISTIQUES TECHNIQUES
Pression dynamique minimale :_______________________________________________________0.5 bar
Pression de service maximale :_________________________________________________________5 bar
Pression de service recommandée :___________________________________________________1-5 bar
Il est recommandé d’utiliser un réducteur de pression en cas,
dans le système hydraulique, il y a des pressions statiques supérieures à 5 bar.
Température maximum d’eau chaude :__________________________________________________80°C
INSTALLATION, D’ENTRETIEN ET VÉRIFICATIONS PRÉLIMINAIRES
Pour assurer le bon fonctionnement du produit et il puisse durer dans le temps, il est nécess-
aire qu’ils soient remplies les procédures de installation et l’entretien définies dans la brochure.
S’appuyer sur un plombier qualifié. S’assures que les tuyauteries soient nettoyées par toutes
saletés et résidus.
INSTALLATION
Fig. 1: Percez deux trous dans le plan pour les poignées MIN Ø27 mm - 1.06 in, MAX Ø33 mm
- 1.3 in. Au-dessous du plan, insérer le robinet avec son trousse de fixation. Au-dessus du plan,
placer le joint torique, l’embase et le support par la couverture en marbre. Visser l’adaptateur
du raccord dans le robinet. Insérer la poignée en le fixant avec la vis, en vérifiant le correct em-
placement d’ouverture et clôture. Placer le robinet dans le support et verrouiller tout l’ensemble
avec la petite vis. Placer la trousse de fixation.
Fig. 2: Insérer la couverture en marbre dans le support en le fixant avec la petite vis. Visser le
levier sur la poignée et vérifier le correct fonctionnement.
Fig. 3: Brancher le flexible au robinet. Refaire la même procédure pour la deuxième poignée.
Fig. 4: Percer un trou dans le plan pour le bec Ø35 mm - 1.37 in. Au-dessous du plan, insérer
dans le trou, la tige du bec, en fixant le joint torique d’étanchéité. Fixer le bec avec son trousse
de fixation.
Fig. 5: Brancher le flexible au bec.
Fig. 6: Percer un trou dans le plan pour le support de la douchette extractible MIN Ø35 mm -
1.37 in, MAX Ø40 mm - 1.57 in . Au-dessous du plan, insérer dans le trou, la tige du support,
en fixant le joint torique d’étanchéité. Fixer le support avec son trousse de fixation. Insérer le
flexible dans le support, après que qu’il a été vissé à la douchette.
Fig. 7: Percer un trou dans le plan Ø30 mm- 1.18 in, MAX Ø40 mm - 1.57 in. Au-dessous du
plan, insérer dans le trou l’inverseur avec son trousse de fixation. Au-dessus du plan, placer le
joint torique, l’embase et le support par la couverture en marbre. Visser l’adaptateur du raccord
dans l’inverseur. Insérer la poignée en le fixant avec la vis, en vérifiant le correct emplacement
d’ouverture et clôture. Placer l’inverseur dans le support et verrouiller tout l’ensemble avec la
mpetite vis. Placer la trousse de fixation.
Fig. 8: Insérer la couverture en marbre dans le support en le fixant avec la petite vis. Visser le
levier sur la poignée et vérifier le correct fonctionnement.
Fig. 9: Brancher les flexibles à l’inverseur en suivant le croquis. Brancher les robinets à l’ali-
mentation en eau.
Après le raccordement du mélangeur à l’alimentation en eau, ouvrir les robinets d’arrêts pour
vérifier le bon fonctionnement.
Laisser le mélangeur par un mise en pression quelques minutes à vérifier l’absence de fuites.

CLEANING
Diversify the cleaning of the chromed parts from the marble ones.
Due to the fact that marble is precious and fragile, we suggest to cover it up with a towel during
the cleaning process of the metallic parts.
Chromed metallic parts
In order to obtain a correct cleanliness, exclusively wash them with soap and water, rewash and
dry them with a soft towel and deerskin. Avoid the usage of alcohol, solvents, solid or liquid
detergents which contain corrosive or acidic substances, abrasive sponges, swab with metallic
strings because they could irreversibly compromise the surfaces.
Marble parts
Use water with a low alcohol concentration to clean the marble parts, otherwise use a soap
with a neutral PH. Avoid the usage of all the acidic substances. Do not use lemon juice, citric
acid, wine vinegar, apple vinegar, aggressive detergents and other solutions which may result
acidic or corrosive. DON’T LET THE MARBLE PARTS GET IN TOUCH WITH ANTI-LIMESCALE
PRODUCTS due to the fact that marble is a calcareous rock and it would be corroded. Avoid
abrasive products and all the things that could scratch the marble and wreck it irreversibly.
THE USAGE OF THIS KIND OF DETERGNETS DURING THE CLEANING OF THE MIXER
EXCLUDE FROM ANY WARRANTY OBLIGATION.
NETTOYAGE
Diversifi er le nettoyage des pièces chromées à différence des pièces en marbre. Etant le mar-
bre, un matériel amende et délicate, il est recommandé à couvrir de-ci, avec un chiffon pendant
le nettoyage des pièces en laiton.
Pièces en laiton chromé.
Afin d’assurer un bon nettoyage, laver exclusivement avec eau et savon, rincer et essuyer avec
un chiffon doux. N’utiliser jamais alcool, solvants, de poudres à récurer ni de nettoyants acides
et éponges abrasives ou éponges métalliques car risquent de causer des dommages irrémédi-
ables.
Pièces en marbre
Pour le nettoyage du marbre, utiliser eau avec une petite concentration d’alcool. En alternative
utiliser savon à Ph neutre. N’utiliser jamais nettoyants acides. N’utiliser pas jus de citron, acide
citrique, vinaigre, vinaigre de pommes, nettoyant agressives ou des autres solutions en résult-
ants acides ou corrosives.
ÉVITER ABSOLUMENT TOUT CONTACT AVEC PRODUITS ANTICALCAIRES! Etant le marbre,
un rocher calcaire, c’est corrodé par tous les nettoyants anticalcaires. Eviter des nettoyants
abrasifs et toutes les matériels de nettoyage qu’ils pourraient érafl ure et casser le marbre ir-
rémédiablement.
L’UTILISE DES CES DETERGENTS POUR LE NETTOYAGE DU MITIGEUR REND CADUQUE
LA GARANTIE SUR LA SURFACE DE-CI .


