aquabrass R3395 User manual

1
last revision: 31/01/2023 aquabrass.com
Trim Kit for thermostatic 1/2”
ROUND TRIM KIT
for 3/4” - 1/2” TURBO totemthermostatic valve
pour la valve thermostatique TURBO totem 3/4” - 1/2”
Guide d’installation
Installation Guide
12000-12001-12002-12003-12004

Trim Kit for thermostatic 1/2”
2
last revision: 31/01/2023 aquabrass.com

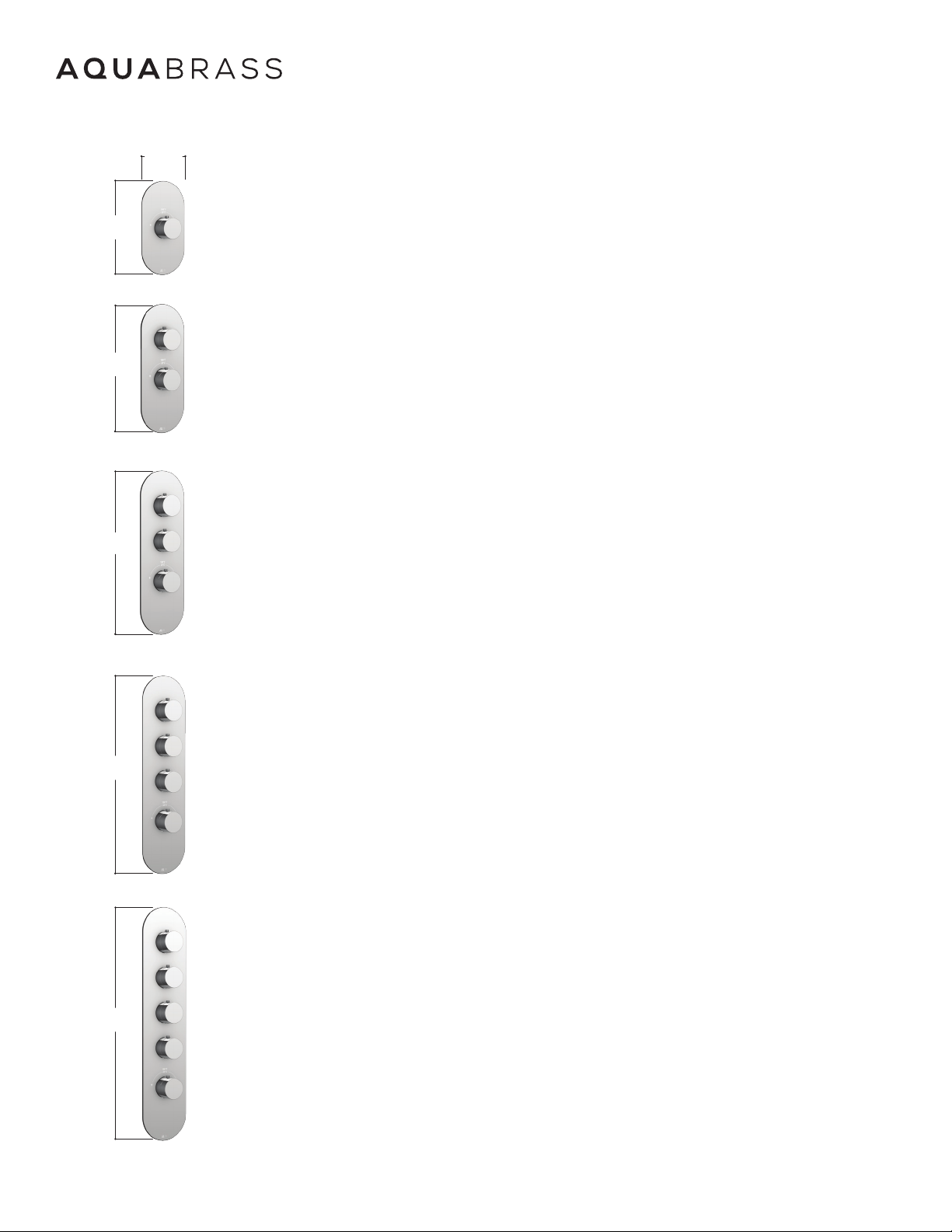

R3095 - Round trim set for valves T-12000 / Ensemble décoratif rond pour
les valves T-12000
R3195 - Round trim set for valve T-12001 / Ensemble décoratif rond pour la
valve T-12001
R3295 - Round trim set for valves T-12002 / Ensemble décoratif rond pour
les valves T-12002
R3395 - Round trim set for valves T-12003 / Ensemble décoratif rond pour
les valves T-12003
R3495 - Round trim set for valve T-12004 / Ensemble décoratif rond pour
la valve T-12004
[200.00]
7 7/8”
[108.00]
4 1/4”
[280.00]
11”
[350.00]
13 3/4”
[425.00]
16 3/4”
[498.00]
19 5/8”

3
last revision: 31/01/2023 aquabrass.com
Trim Kit for thermostatic 1/2”

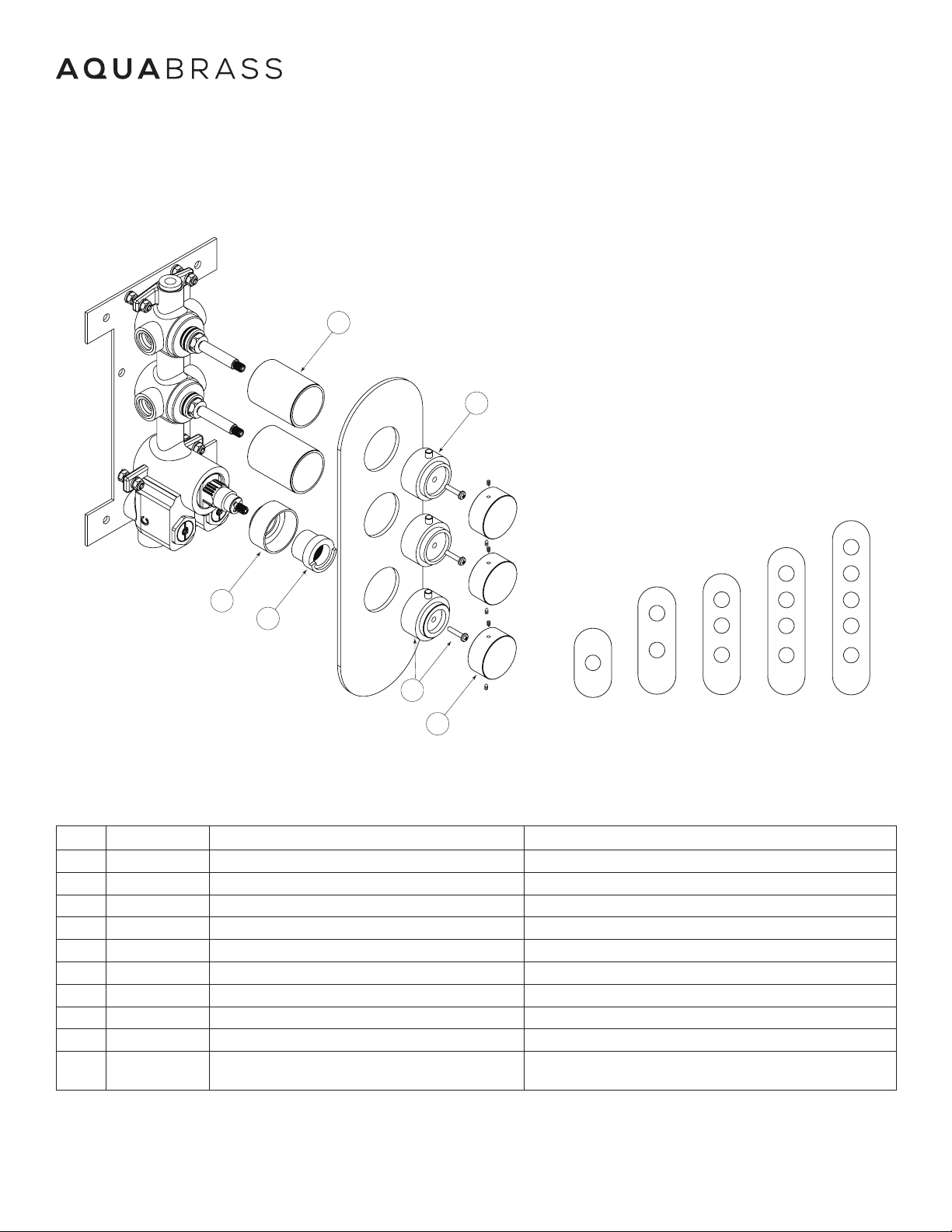

Service Parts / Schéma des pièces
Item Code English Français
1 ABSP00576 Cylindrer for shut-off valves Cylindre des valves d’arrêt
2 ABSP00575 Cylindrer for thermo control Cylindre du contrôle thermostatique
3 ABSP10473 Temperature limit stopper Limitateur de température
4A ABST00570 Round trim for valve T-12000 Plaque décorative rond pour valve T-12000
4B ABST00593 Round trim for valve T-12001 Plaque décorative rond pour valve T-12001
4C ABST00572 Round trim for valve T-12002 Plaque décorative rond pour valve T-12002
4D ABST00573 Round trim for vave T-12003 Plaque décorative rond pour valve T-12003
4E ABST00574 Round trim for valve T-12004 Plaque décorative rond pour valve T-12004
5 ABSP00554 Shut-off valve handle adapters Adaptateur pour les poignées des valves d’arrêt
6 ABXXXXXXX Handles* (for all handles available please
refer to main catalogue AB) Poignées* (pour connaîre toutes les poignées dis- ponibles, se référer au catalogue de produits AB)
2
3
6
1
5
2
4A 4B 4C 4D 4E

Trim Kit for thermostatic 1/2”
4
last revision: 31/01/2023 aquabrass.com
[85.00]
3 3/8”
[75.00]
2 61/64”
[75.00]
2 61/64”
[115.00]
4 1/2”
[107.95]
4 1/4”
[75.00]
2 61/64”
[500.00]
19 5/8”
[200.00]
7 7/8”
[280.00]
11”
[350.00]
13 3/4”
[425.00]
16 3/4”
[45.00]
ø 1 3/4”
[45.00]
ø 1 3/4”
[3.18]
1/8”
[45.00]
ø 1 3/4”
[45.00]
ø 1 3/4”
[45.00]
ø 1 3/4”

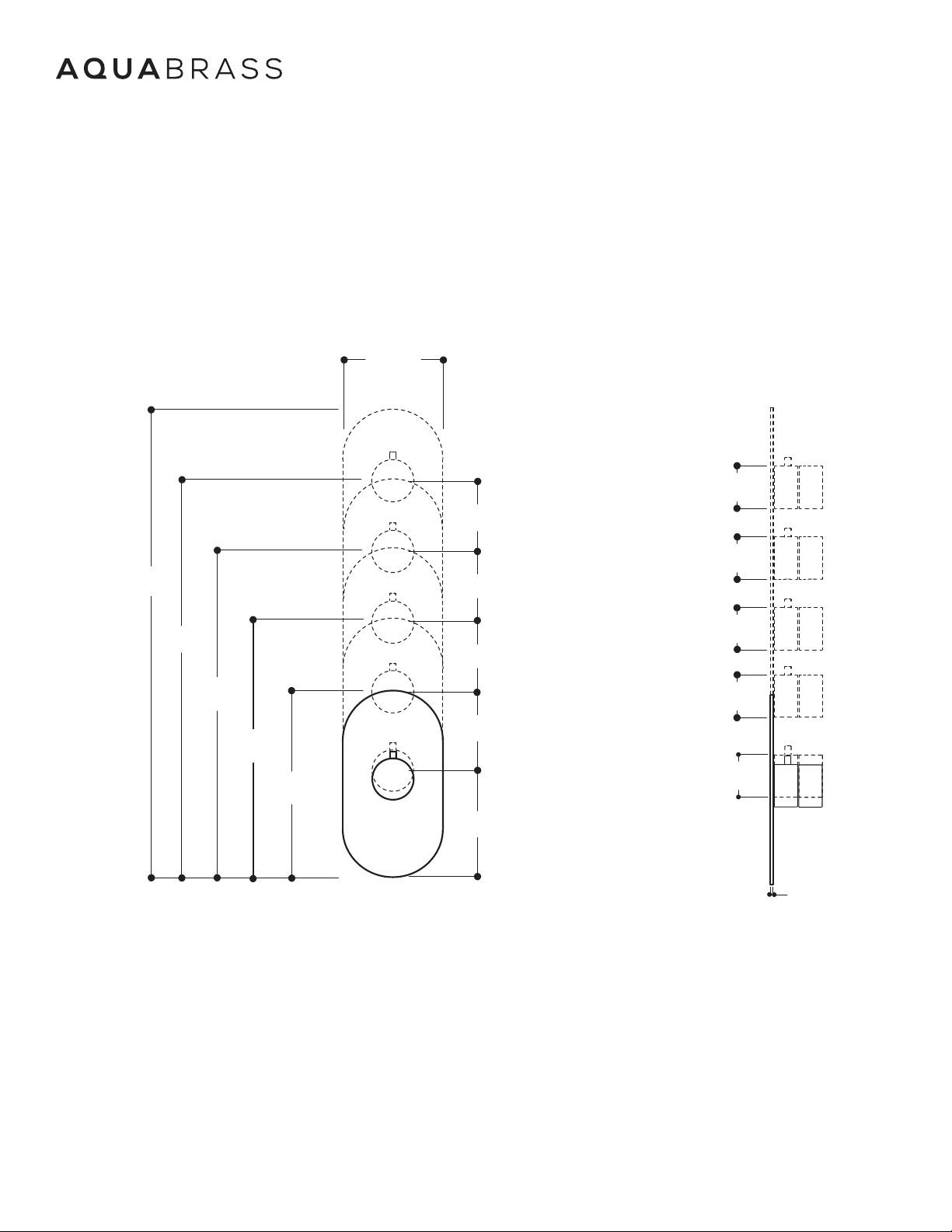

R3095/ R3195/R3295/ R3395/ R3495 trims / plaques décoratives

5
last revision: 31/01/2023 aquabrass.com
Trim Kit for thermostatic 1/2”

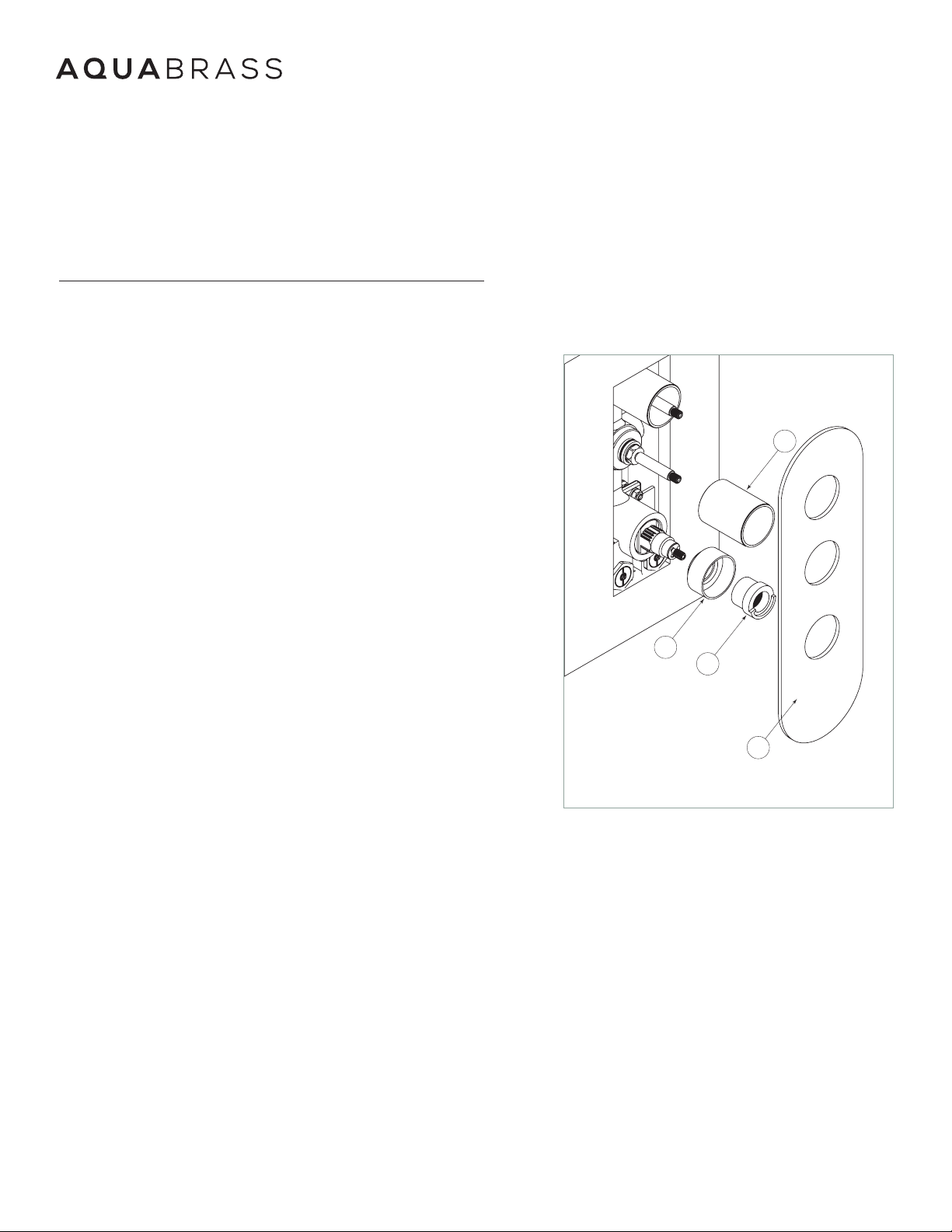

1Installing the Trim
Installation de la plaque décorative
Installation
1
2
3
4
Fig.1
First, screw the cylinders (1 & 2) onto the
diverter and thermostatic rough, afterwards,
put the temperature stop ring (3). Slide-in trim
(4) and press it firmly against the wall (see Fig. 1)
Premièrement, visser les cylindres (1 & 2) sur
son support et ajouter le limitateur de
température (3). Poser la plaque (4) autour des
cylindres décoratifs et appuyer fermement
contre le mur. (Voir fig.1)

Trim Kit for thermostatic 1/2”
6
last revision: 31/01/2023 aquabrass.com

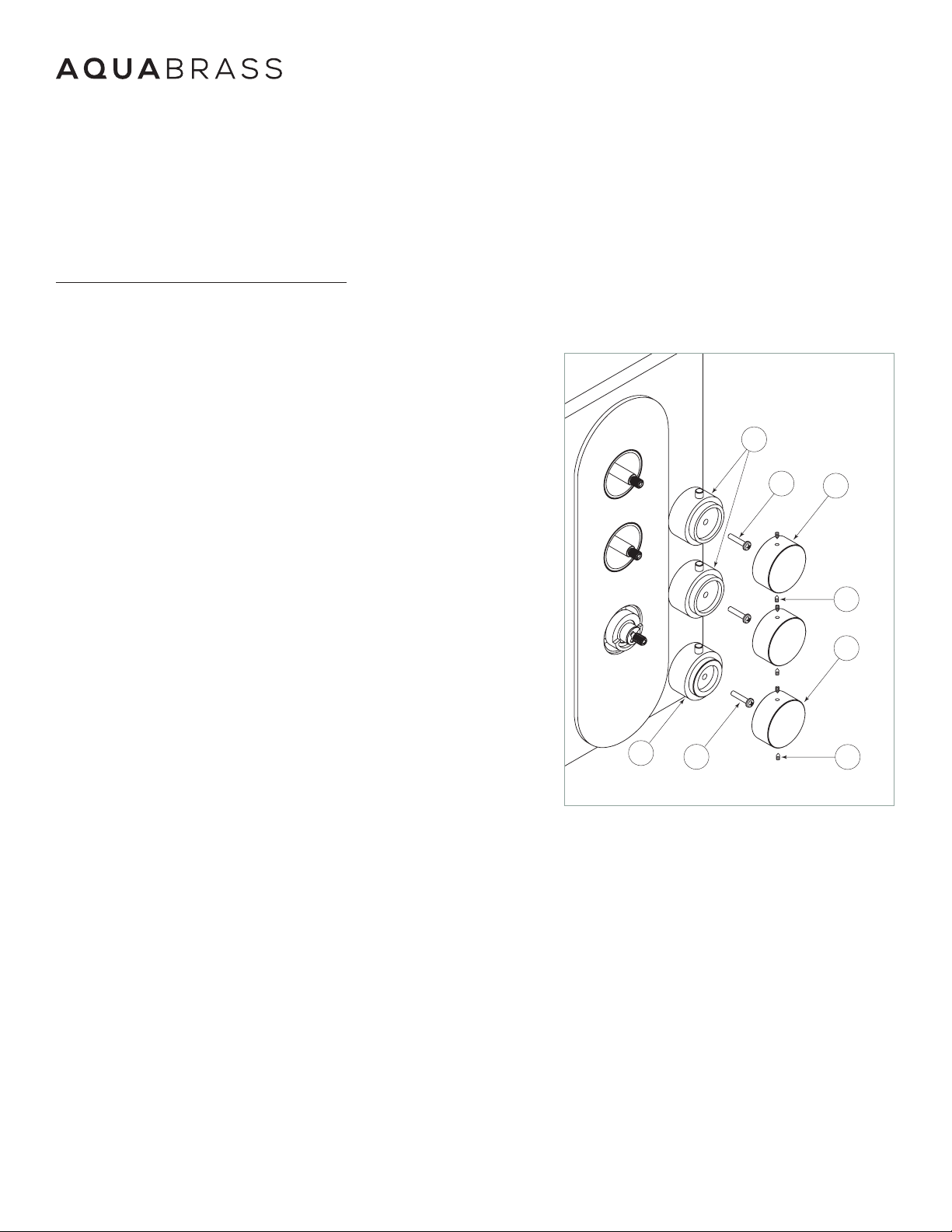

2Installing the handles
Installation des poignées
7
89
68
9
10
10
Fig.2
Insert the handle adaptors (6 & 7) and tighten
with screws (8). Adjust the distance between
multifunction hub and the diverter handle
adaptor as required. Position the handles (9)
and secure with setscrews (10).
Insérer les adaptateurs (6 & 7) et serrer avec les
vis (8). Si nécessaire, régler la distance entre le
cylindre multifonction et l’adaptateur de la
poignée du déviateur. Mettre en place les
poignées (9) et renforcer avec les vis de retenue
(10).

7
last revision: 31/01/2023 aquabrass.com
Trim Kit for thermostatic 1/2”

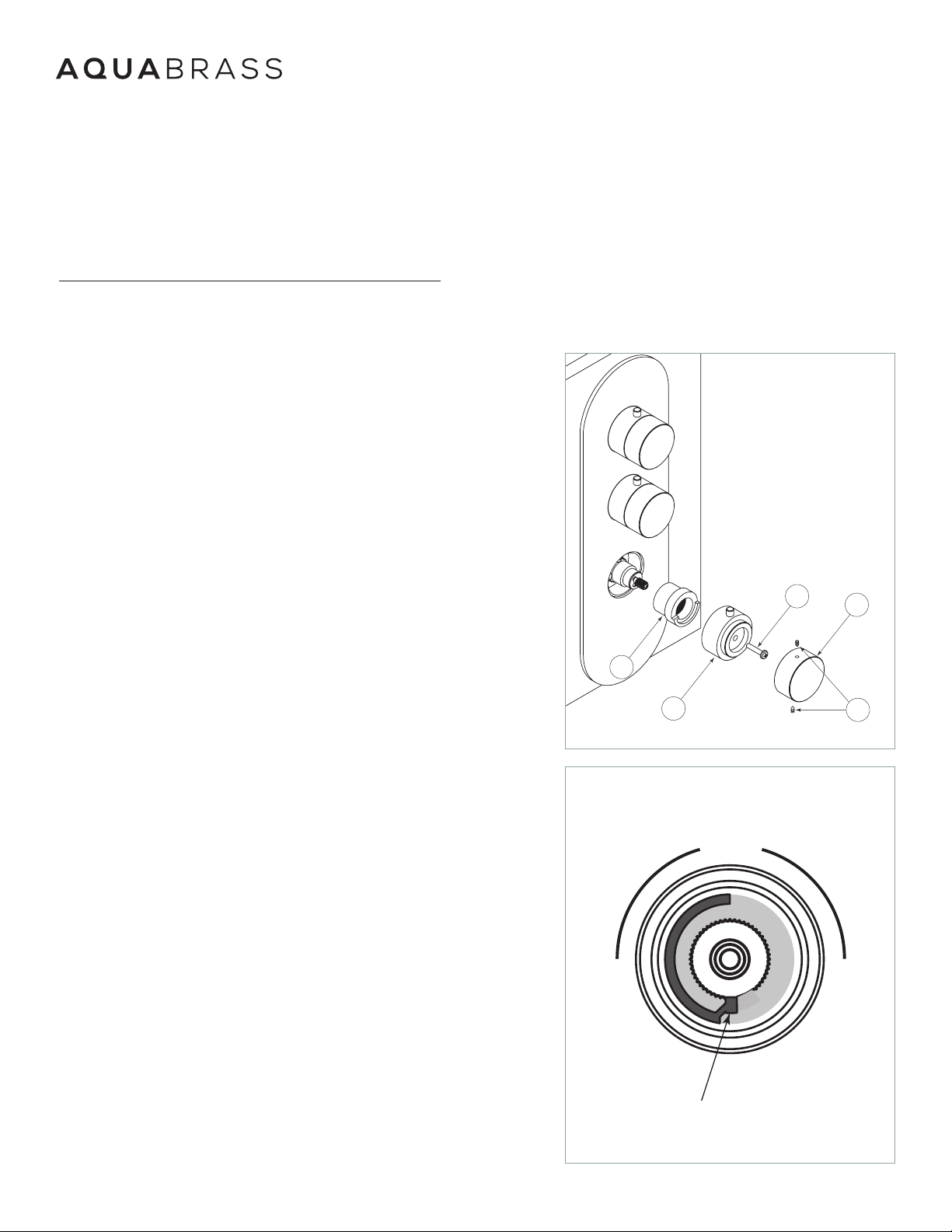

3Water temperature adjustment
Réglage de la température de l’eau
The highest tempature setting has been
factory preset at 120˚F (49˚C). However, the
preset temperature can be adjusted by
following these steps:
Remove the setscrew (4), the handle (5), the
screw (3) and volume control handle (2) (See
Fig.3).
Pull out the temperature stop ring (1) from the
cartridge. Gradually rotate it clockwise to lower
the maximum temperature or counter clockwise
to increase it.
Once new setting has been adjusted,
reassemble handle by reversing steps.
La température maximale a été préréglée en
usine à 120˚F (49˚C). Cependant, cette
température peut être ajustée en suivant ces
étapes:
Retirer les vis de retenue (4), la poignée (5), la
vis (3) et la poignée de contrôle de volume (2).
(Voir Fig.3).
Ensuite, retirer l’anneau d’arrêt de température
(1) de la cartouche. Tourner l’anneau
graduellement dans le sens des aiguilles d’une
montre pour diminuer la température maximale
et dans le sens inverse des aiguilles d’une
montre pour l’augmenter.
Une fois la température réglée, inverser les
étapes pour réassembler la poignée.
100°F
38 °C
Temperature limit stopper
Limitateur de température
1
2
35
4
Fig.3

Trim Kit for thermostatic 1/2”
8
last revision: 31/01/2023 aquabrass.com

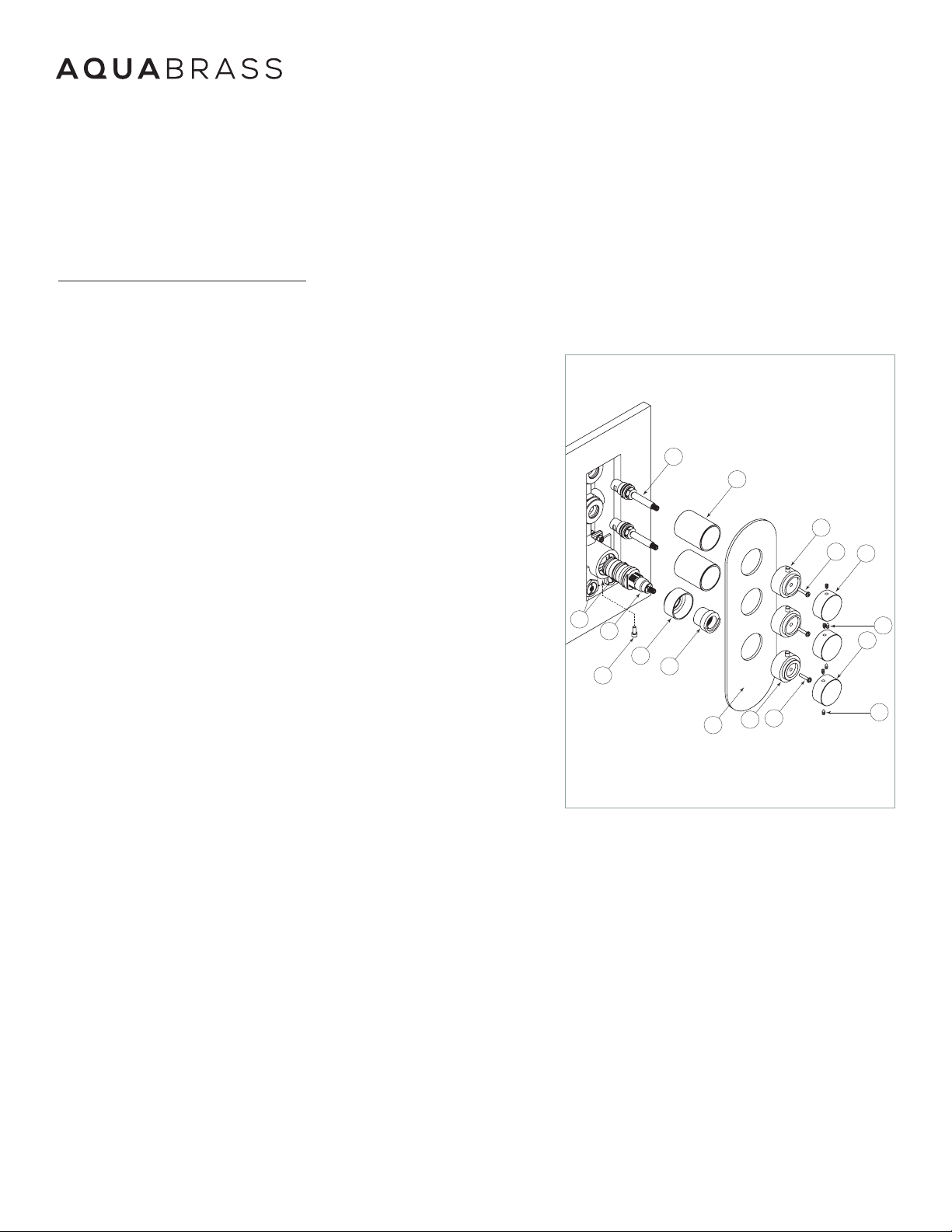

To service the cartridges
Entretien des cartouches
Maintenance
Shut off the main water supply, then remove all
the
components from (1) to (12). (See Fig.4).
Afterwards, close the 2 check valves (15) by
turning them clockwise with a screwdriver.
Remove the thermostat cartridge screw (16),
and pull the thermostatic cartridge out (14).
To remove the volume cartridge(s) (13), unscrew
them directly. Inspect for accumulated debris.
To clean the thermostat cartridge, you may
need to soak it in a vinegar and water solution
to remove lime build-up. If replacement is
necessary or to reinstall the components,
reverse the above steps.
Fermer l’alimentation d’eau principale et
démonter toutes les composants de (1) à (12)
(Voir Fig.4). Ensuite, fermer les deux valves
d’arrêt (15) en les vissant dans le sens des
aiguilles d’une montre. Retirer la vis (16), et
enlever la cartouche (14). Pour les poignées de
volume, dévisser la(es) cartouche(s) directement
(13). Inspecter pour éliminer les débris
accumulés.
Pour nettoyer la cartouche thermostatique,
plonger la dans une solution d’eau et de
vinaigre. S’il est nécessaire de remplacer ou
pour réassembler les composants, inverser les
étapes ci-dessus.
13
12
8
74
14
16
11
10
965
2
3
1
15
Fig.4

9
last revision: 31/01/2023 aquabrass.com
Trim Kit for thermostatic 1/2”
To clean your Aquabrass faucet or accessories, wash with a wet nonabrasive soapy cloth.
Then wipe dry with a soft towel or cloth. We recommend this be done on a regular basis.
DO NOT USE ANY ABRASIVE, CHEMICAL OR CORROSIVE, POWDER OR ANY OTHER
STRONG CLEANERS INCLUDING DETERGENTS, WINDOW CLEANERS AND DISINFECTANTS
ON YOUR Aquabrass PRODUCT as they will destroy the finish and therefore VOID THE WAR-
RANTY.
Toothpaste remnants should also be rinsed off when necessary. Ask your plumbing retailer
about our PROTECTANT-CLEANER now available from Aquabrass. This product is specially
manufactured to clean and polish, leaving a protective coating to maintain your product’s
shine and finish.
Pour nettoyer et conserver l’apparence de vos robinets ou accessoires Aquabrass, lavez-les
avec un linge mouillé à l’eau tiède et enduit d’un savon doux non-abrasif. Essuyer avec un
linge doux et sec. Nous vous recommandons cet entretien sur une base régulière.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS, CHIMIQUES, CORROSIFS, INCLUANT DE
TRÈS FORTS DÉTERGENTS, EN LIQUIDE OU EN POUDRE, NETTOYANTS POUR VITRES ET
DÉSINFECTANTS sur votre produit Aquabrass. Cela pourrait en détériorer le fini et ANNUL-
ER LA GARANTIE.
Les restants de dentifrice doivent aussi être rincés au besoin. Demandez à votre détaillant
le PROTECTEUR NETTOYANT Aquabrass spécialement conçu pour nettoyer, faire briller et
protéger leur surface en laissant un mince film protecteur sur vos robinets et vos articles
décoratifs.
Product Care / Soin des produits

Trim Kit for thermostatic 1/2”
10
last revision: 31/01/2023 aquabrass.com
All Aquabrass products carry a full warranty against defects in materials and workmanship. The
warranty will be applied only if the product is purchased from an authorized Aquabrass dealer. The
Aquabrass warranty is limited strictly to the original consumer purchaser of the product. Proof of pur-
chase must be made available to Aquabrass for all limited warranty claims. Products that are deemed
defective must be returned to our factory for inspection prior to replacement.
The limited warranty is not transferable and is limited to products sold and installed in Canada and the
United States.
Residential Applications
- mechanical working parts including ceramic disc cartridges for both side valves and pressure bal-
ance, thermo cartridges, stops, diverters etc. all carry our full limited lifetime warranty to the original
purchaser.
- Aquabrass polished chrome and brushed nickel finishes are warranted for the life of the product to
the original purchaser. All other finishes will be waranted for five years (Satin Nickel Natural [#210] is
designed to develop a patina over time). Raw Brass (#400) is a living finish for which there is no war-
ranty. Normal wear and tear is not covered by this warranty.
- all electronic components and faucets are warranted for two years.
- all glass and ceramic basins are warranted for one year.
- stone resin bathtubs and sinks are warranted for five years.
- vanity collections are warranted for one year.
- all other Aquabrass products are warranted for five years.
Commercial Industrial Applications
All the above product applications will be warranted for two years with the exception of the glass and
ceramic basins which will carry a one year warranty.
The Aquabrass warranty does not cover the following:
- damages resulting in whole or part from installation error, product abuse, misuse, neglect, improper
maintenance, abrasives, corrosion and/or accidents whether caused or performed by a professional
or anyone else.
- any and all Aquabrass products that are subjected to any type of harsh abrasive, such as detergents
or window cleaners.
- normal wear of the finish.
- the damage is caused by hard water, calcareous deposits or sediments.
- the damage or loss is sustained in a natural calamity such as fire, earthquake, flood, thunder, electri-
cal storm, etc.
Aquabrass is not responsible for any labor or shipping charges, or damages whatsoever incurred in
whole or in part from installation, removal, re-installation, repair or replacement of any Aquabrass
product or part, as well as any incidental or consequential damages, expenses, losses, direct or indi-
rect, arising from any cause whatsoever.
To obtain warranty service, please contact the retailer where the product was purchased.
The original sales receipt must be available to exercise our warranty.
This warranty is extended to the first purchaser at retail. This warranty is NOT transferable.
Aquabrass reserves the right to make product specification changes without notice or obligation and
to change or discontinue certain models.
Limited lifetime warranty

11
last revision: 31/01/2023 aquabrass.com
Trim Kit for thermostatic 1/2”
Les produits Aquabrass ont une garantie complète contre les défauts de matériel et de main d’œuvre.
La garantie est applicable seulement si le produit est acheté chez un détaillant Aquabrass dûment
autorisé. La garantie Aquabrass est strictement limitée au premier acheteur et une preuve d’achat doit
être présentée pour toutes réclamations. Les produits considérés comme défectueux doivent être re-
tournés à nos entrepôts pour inspection avant tout remplacement.
La garantie Aquabrass n’est pas transférable et est limitée aux produits vendus et installés au Canada
et aux États-Unis.
Applications résidentielles
- toutes les parties mécaniques incluant les cartouches à disques en céramique pour les valves et les
pressions équilibrées, les cartouches thermostatiques, les déviateurs ont une garantie complète au
premier acheteur.
- les finis chrome poli et nickel brossé Aquabrass ont une garantie à vie limitée au premier acheteur.
- tous les autres finis ont une garantie de cinq (5) ans (le nickel satiné naturel [#210] se patinera avec
le temps), excepté le laiton brut (#400) qui est un fini vivant pour lequel il n’y a pas de garantie.
- l’usure normale d’un fini n’est pas couverte par la garantie.
- tous les composants et les robinets électroniques ont une garantie de deux (2) ans.
- toutes les vasques en verre, les lavabos en porcelaine ont une garantie de un (1) an.
- les bains et lavabos en composite de pierre / résine ont une garantie de cinq (5) ans.
- les collections de mobilier de salle de bain ont une garantie de un (1) an.
- tous les autres produits ont une garantie de cinq (5) ans.
Applications commerciales et industrielles
Tous les produits ci-dessus sont garantis pour deux (2) ans à l’exception des vasques en verre ou en porce-
laine qui sont garanties un (1) an.
La garantie Aquabrass ne couvre pas :
- dommages causés en entier ou en partie par une erreur d’installation, d’abus de produit, de négli-
gence, d’utilisation non conforme, d’usage de produits abrasifs, de corrosion et/ou d’accidents cau-
sés par un professionnel ou par toute autre personne.
- tout produit Aquabrass nettoyé avec des produits abrasifs, comme les détergents ou les nettoyants à
vitres.
- usure normale du fini.
- dommages causés par l’eau dure, les dépôts de calcaire ou les sédiments.
- les dommages ou les pertes résultant d’une catastrophe naturelle telle qu’un feu, un tremblement de
terre, le tonnerre, un orage électrique, etc.
Aquabrass n’accepte aucune responsabilité pour tout frais de main d’œuvre ou d’expédition, ou pour tout
autre dommage causé en totalité ou en partie lors de l’installation du produit, de son retrait, de sa ré-
installation, de sa réparation, ou le remplacement de tout produit ou pièce Aquabrass, ainsi que tout dom-
mage occasionnel ou conséquent, dépense, perte directe ou indirecte, provenant de quelque cause que
ce soit.
Pour obtenir la garantie de service, veuillez contacter le détaillant où le produit a été acheté. La preuve
d’achat originale sera exigible pour l’application de la garantie.
Cette garantie s’applique au premier acheteur au détail et n’est PAS transférable.
Aquabrass se réserve le droit de modifier des caractéristiques de ses produits sans avis ni obligation
ainsi que de remplacer ou de retirer certains modèles.
Garantie limitée à vie
