Aqualytic AL200 User manual

Photometer-System
AL200
Cl • pH • CyA
Seite 4–25
Page 26–47
Page 48–69
Pagina 70–91
Página 92–113
Página 114–135
Instruction Manual
DE
GB
FR
IT
ES
Bedienungsanleitung
Istruzioni d'uso
Mode d'emploi
Instrucciones
Instruções de Serviço
PT

Konformitätserklärung mit gefordertem Inhalt gemäß EN ISO/IEC 17050-1
Supplier's declaration of conformity in accordance with EN ISO/IEC 17050-1
4 / 6.2016
Ausgabedatum/
Edition
2013-07
Name:
Anschrift / Address:
Name:
Anschrift / Address:
Dortmund, 17.06.2016
Doc file: MD 200 AL 200 DokNr_4__6_2016
wird hiermit erklärt, dass es den grundlegenden Anforderungen entspricht, die in den nachfolgend bezeichneten Harmonisierungsrechtsvorschriften festgelegt sind: / it is
hereby declared that it complies with the essential requirements which are determined in the following harmonisation rules:
EU-Konformitätserklärung / EU-Declaration of Conformity
Dokument-Nr. / Monat.Jahr:
Document No. / Month.Year:
Für das nachfolgend bezeichnete Erzeugnis / For the following mentioned product
Bezeichnung / Name,
Modellnummer / Model No. MD 200 AL 200 , alle Typen - all types
RICHTLINIE 2014/30/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 26. Februar 2014 zur Harmonisierung der
Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung)
DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of
the Member States relating to electromagnetic compatibility (recast)
Angabe der einschlägigen harmonisierten Normen, die zugrunde gelegt wurden, oder Angabe der Spezifikationen, für die die Konformität erklärt wird: / Information of
relevant harmonised standards and specifications on which the conformity is based:
Fundstelle / Reference Titel / Title
Harmosisierte Normen / Harmonised Standards
DIN EN 61326-1
Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil
1: Allgemeine Anforderungen (IEC 61326-1:2012); Deutsche Fassung EN 61326-
1:2013
Funktion / Function: Technische Leitung / Director Technology
Weitere angewandte technische Spezifikationen (nicht im EU-Amtsblatt veröffentlicht) / Further applied technical specifications (not published in the Official Journal of the
EU)
Diese Erklärung wird verantwortlich für den Hersteller oder seinem Bevollmächtigten / This declaration is made for and on behalf of the manufacturer or his representatives
Tintometer GmbH
Schleefstr. 8-12, 44287 Dortmund, Germany
abgegeben durch / declared by
Name, Vorname / First name: Dr. Grabert, Elmar
Diese Erklärung bescheinigt die Übereinstimmung mit den so genannten Harmonisierungsrechtsvorschriften, beinhaltet jedoch keine Zusicherung von Eigenschaften. / This
declaration certifies the conformity to the specified directives but contains no assurance of properties.
Zusatzangaben / Additional details:
Diese Erklärung gilt für alle Exemplare, die nach den entsprechenden Fertigungszeichnungen - die Bestandteil der technischen Unterlagen sind - hergestellt werden. Weitere Angaben über die Einhaltung obiger Fundstellen
enthält die beigefügte Konformitätsaussage unterstützende Begleitdokumentation. / This statement is valid for all copies which were manufactured in accordance with the technical drawings which are part of the technical
documentation. More details about compliance of the above mentioned references includes the supporting documentation.
Bevollmächtigte Person im Sinne des Anhangs II Nr. 1. A. Nr. 2, 2006/42/EG für die Zusammenstellung der technischen Unterlagen / Authorized person
for compilation of technical documents on behalf of Annex II No. 1. A. No. 2, 2006/42/EC:
Corinna Meier
c/o Tintometer GmbH, Schleefstr. 8-12, 44287 Dortmund
Ort, Datum / Place and date of issue
Rechtsgültige Unterschrift / Authorized signature

4MD200_9 03/2018
Wichtiger Entsorgungshinweis zu Batterien und Akkus
Jeder Verbraucher ist aufgrund der Batterieverordnung (Richtlinie 2006/66/EG)
gesetzlich zur Rückgabe aller ge- und verbrauchten Batterien bzw. Akkus verpflichtet.
Die Entsorgung über den Hausmüll ist verboten. Da auch bei Produkten aus unserem
Sortiment Batterien und Akkus im Lieferumgang enthalten sind, weisen wir Sie auf
folgendes hin:
Verbrauchte Batterien und Akkus gehören nicht in den Hausmüll, sondern können
unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde und überall dort
abgegeben werden, wo Batterien und Akkus der betreffenden Art verkauft werden.
Weiterhin besteht für den Endverbraucher die Möglichkeit, Batterien und Akkus an den
Händler, bei dem sie erworben wurden, zurückzugeben (gesetzliche Rücknahmepflicht).
Wichtige Information
Um die Qualität unserer Umwelt zu erhalten, beschützen und zu verbessern
Entsorgung von elektronischen Geräten in der Europäischen Union
Aufgrund der Europäischen Verordnung 2012/19/EU darf Ihr elektronisches Gerät nicht
mit dem normalen Hausmüll entsorgt werden!
Tintometer GmbH entsorgt ihr elektrisches Gerät auf eine professionelle und für
die Umwelt verantwortungsvolle Weise. Dieser Service ist, die Transportkosten nicht
inbegriffen, kostenlos. Dieser Service gilt ausschließlich für elektrische Geräte die nach
dem 13.08.2005 erworben wurden. Senden Sie Ihre zu entsorgenden Tintometer
Geräte frei Haus an Ihren Lieferanten.
DE Wichtige Informationen

5
MD200_9 03/2018
DE Inhaltsverzeichnis
• Allgemeine Hinweise................................................6
Hinweise zur Arbeitstechnik ............................................6
Hinweise zu den Methoden.............................................6
Batteriewechsel......................................................7
• Funktionsbeschreibung ..............................................8
Inbetriebnahme......................................................8
OTZ (One Time Zero) ..................................................8
Hintergrundbeleuchtung...............................................9
Auslesen von gespeicherten Daten .......................................9
Countdown ........................................................9
• Methoden ........................................................10
Chlor, mit Tablette...................................................10
Chlor, mit Flüssigreagenz..............................................12
Chlor HR, mit DPD Tablette ............................................14
pH-Wert, mit Tablette ................................................16
pH-Wert, mit Flüssigreagenz ...........................................17
CyA-Test (Cyanursäure), mit Tablette .....................................18
• Menü-Optionen ...................................................20
Menü-Wahl........................................................20
Auslesen von gespeicherten Daten ......................................20
Übertragen von gespeicherten Daten ....................................20
Einstellen von Datum und Zeit..........................................21
• Justierung ........................................................22
Anwenderjustierung .................................................22
Rückkehr zur Fabrikationsjustierung .....................................23
• Technische Daten ..................................................24
Bedienerhinweise ...................................................25
Fehlermeldungen ...................................................25

6MD200_9 03/2018
Hinweise zur Arbeitstechnik
1. Küvetten, Deckel und Rührstab müssen nach jeder Analyse gründlich gereinigt werden,
um Verschleppungsfehler zu verhindern. Schon geringe Rückstände an Reagenzien führen
zu Fehlmessungen.
2. Die Außenwände der Küvetten müssen sauber und trocken sein, bevor die Analyse
durchgeführt wird. Fingerabdrücke oder Wassertropfen auf den Lichtdurchtrittsflächen
der Küvetten führen zu Fehlmessungen.
3. Nullabgleich und Test müssen mit derselben Küvette durchgeführt werden, da die Küvetten
untereinander geringe Toleranzen aufweisen können.
4. Die Küvette muss für den Nullabgleich und den Test immer so in den Messschacht gestellt
werden, dass die Graduierung mit dem weißen Dreieck zur Gehäusemarkierung zeigt.
5. Nullabgleich und Test müssen mit geschlossenem Küvettendeckel erfolgen.
Der Küvettendeckel muss mit einem Dichtring versehen sein.
6. Bläschenbildung an den Innenwänden der Küvette führt zu Fehlmessungen. In diesem
Fall wird die Küvette mit dem Küvettendeckel verschlossen und die Bläschen durch
Umschwenken gelöst, bevor der Test durchgeführt wird.
7. Das Eindringen von Wasser in den Messschacht muss vermieden werden, weil dies zu
fehlerhaften Messergebnissen führen kann.
8. Verschmutzungen im transparenten Messschacht führen zu Fehlmessungen. Die Licht-
durchtrittsflächen des transparenten Messschachtes sind in regelmäßigen Abständen
zu überprüfen und ggf. zu reinigen. Für die Reinigung eignen sich Feuchttücher und
Wattestäbchen.
9. Größere Temperaturunterschiede zwischen Photometer und Umgebung können zu Fehl-
messungen führen, z.B. durch die Bildung von Kondenswasser im Messschacht und an
der Küvette.
10. Das Gerät bei Betrieb vor direkter Sonneneinstrahlung schützen.
11. Die Reagenztabletten müssen direkt aus der Folie in die Wasserprobe gegeben werden,
ohne sie mit den Fingern zu berühren.
12. Die Reihenfolge der Reagenzienzugabe ist unbedingt einzuhalten.
Hinweise zu den Methoden
• Anwendungsmöglichkeiten, Analysenvorschrift und Matrixeffekte der Methoden beachten .
• Verschiedene Nachfüllpackungen auf Anfrage erhältlich.
• Reagenzien sind für die chemische Anlayse bestimmt und dürfen nicht in die Hände von
Kindern gelangen.
• Reagenzlösungen ordnungsgemäß entsorgen.
• Sicherheitsdatenblätter bei Bedarf anfordern.
(Internet: www.aqualytic.de)
DE Allgemeine Hinweise

7
MD200_9 03/2018

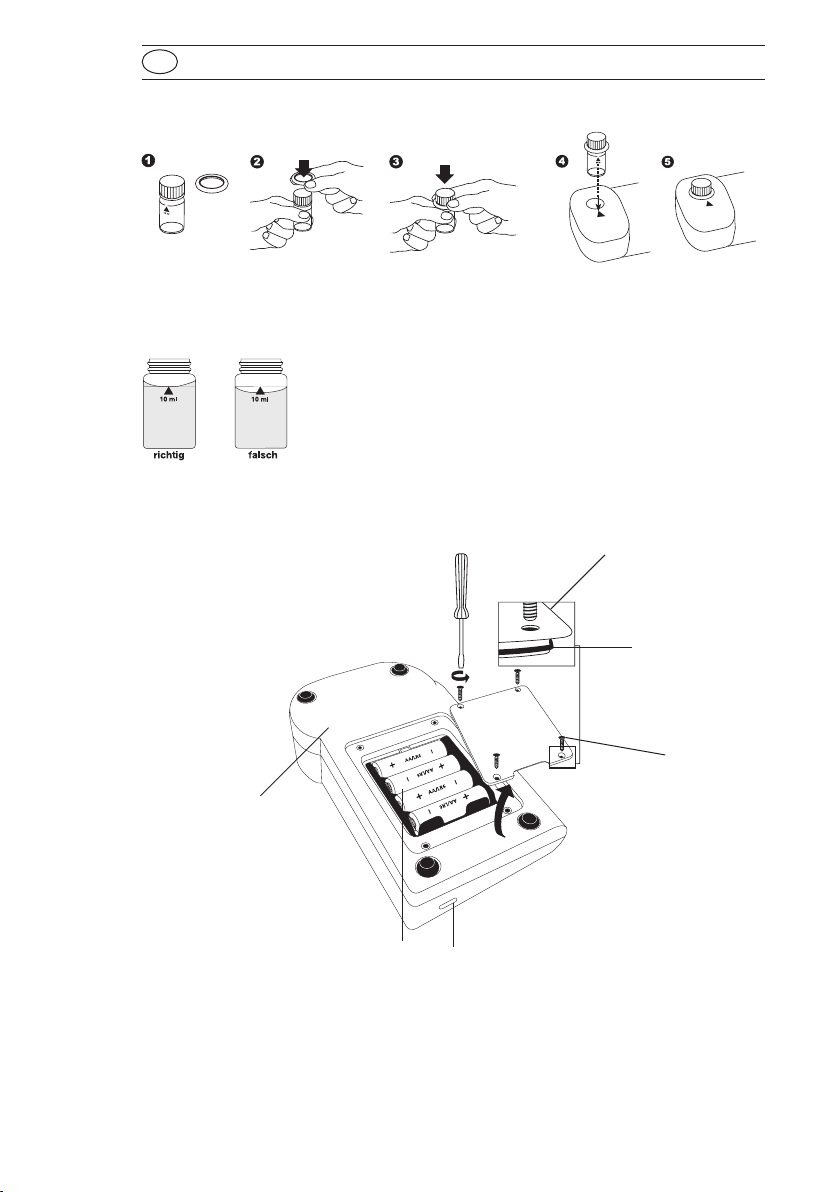

Richtiges Befüllen der Küvette:
DE Allgemeine Hinweise
Positionierung der Küvette (Ø 24 mm):
Batteriewechsel:
ACHTUNG:
Um eine vollständige Dichtigkeit des Photometers gewährleisten zu können, muss
der Dichtring (E) eingelegt und der Batteriefachdeckel (B) verschraubt sein.
Wenn die Batterien für mehr als 1 Minute aus dem Gerät entfernt werden, erscheint bei
erneuter Spannungsversorgung (Einlegen der neuen Batterien) automatisch das Datum-
Uhrzeit-Programm beim Einschalten des Gerätes.
(D) Batterien
(E) Dichtring
(C) Einkerbung für
Infrarotdatenübertragung
(F) Gerät Rückseite
(B) Batterie-
fachdeckel
(A) Schraube

8MD200_9 03/2018
Inbetriebnahme
Gerät mit der Taste [ON/OFF] einschalten.
In der Anzeige erscheint:
Analyse mit der Taste [MODE] wählen.
Scroll Memory (SM)
Bei Multiparameter-Geräten ist die Reihenfolge der verschiedenen
Methoden festgelegt. Nach dem Einschalten des Gerätes wird au-
tomatisch die Methode angezeigt, die zuletzt vor Ausschalten des
Gerätes gewählt worden war. Dadurch wird ein schnellerer Zugriff auf
favorisierte Methoden ermöglicht.
In der Anzeige erscheint:
Saubere Küvette bis zur 10-ml-Marke mit der Wasserprobe auffüllen,
mit dem Küvettendeckel verschließen und im Messschacht positi-
onieren.
Die Taste [ZERO/TEST] drücken (siehe OTZ).
Das Methodensymbol blinkt ca. 8 Sekunden.
In der Anzeige erscheint:
Nach Beendigung des Nullabgleichs Küvette aus dem Messschacht
nehmen. Durch Zugabe der Reagenzien entwickelt sich die charak-
teristische Färbung.
Küvette wieder verschließen und im Messschacht positionieren.
Die Taste [ZERO/TEST] drücken.
(zu Countdown/Reaktionszeit siehe Seite 9)
Das Methodensymbol blinkt ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis.
Das Ergebnis wird automatisch abgespeichert.
Wiederholung der Analyse:
Die Taste [ZERO/TEST] erneut drücken.
OTZ (One Time Zero)
Der Nullabgleich (Zero) wird bis zum Ausschalten des Gerätes gespei-
chert. Es ist nicht notwendig vor jeder Analyse einen neuen Nullab-
gleich vorzunehmen, wenn die Analyse aus der selben Wasserprobe
vorgenommen wird und die Testbedingungen identisch sind. Ein neuer
Nullabgleich kann bei Bedarf jederzeit vorgenommen werden.
Neuer Nullabgleich:
Die Taste [ZERO/TEST] für 2 Sekunden drücken.
METHODE
METHODE
METHODE
0.0.0
ERGEBNIS
On
Off
Mode
DE Funktionsbeschreibung
Zero
Test
Zero
Test
Zero
Test
Zero
Test
METHODE

9
MD200_9 03/2018
Hintergrundbeleuchtung der Anzeige
Die Taste [!] drücken, um die Hintergrundbeleuchtung der Anzeige
ein- oder auszuschalten. Während des Messvorgangs schaltet sich die
Hintergrundbeleuchtung automatisch aus.
Auslesen von gespeicherten Daten
Bei eingeschaltetem Gerät die Taste [!] länger als 4 Sekunden gedrückt
halten, dann die Taste [!] loslassen, um direkt in das Speichermenü zu
gelangen.
!
!
!
DE Funktionsbeschreibung
Countdown / Reaktionszeit
Bei Methoden mit Reaktionszeit kann optional eine Countdown-
Funktion zugeschaltet werden:
Die Taste [!] drücken und gedrückt halten.
Die Taste [ZERO/TEST] drücken.
Die Taste [!] loslassen; der Countdown startet.
Nach Ablauf des Countdowns erfolgt automatisch die Messung.
Der laufende Countdown kann durch Drücken der Taste [ZERO/TEST]
beendet werden. Die Messung erfolgt sofort.
Achtung:
Nicht eingehaltene Reaktionszeiten können zu fehlerhaften
Messergebnissen führen.
Zero
Test

10 MD200_9 03/2018
DE Methoden
Chlor mit Tablette
0,01 – 6,0 mg/l
a) freies Chlor
In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich
durchführen (siehe „Inbetriebnahme”).
Die Küvette aus dem Messschacht nehmen und bis auf einige
Tropfen entleeren.
Eine DPD No. 1 Tablette direkt aus der Folie zugeben und mit einem
sauberen Rührstab zerdrücken.
Küvette bis zur 10-ml-Marke mit der Probe auffüllen.
Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt
durch Umschwenken mischen, bis sich die Tablette gelöst hat.
Die Küvette in den Messschacht stellen. Positionierung .
Taste [ZERO/TEST] drücken.
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis in mg/l freies Chlor.
b) Gesamtchlor
Eine DPD No. 3 Tablette direkt aus der Folie derselben Probe zugeben
und mit einem sauberen Rührstab zerdrücken.
Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt
durch Umschwenken mischen, bis sich die Tablette gelöst hat.
Die Küvette in den Messschacht stellen. Positionierung .
2 Minuten Reaktionszeit abwarten.
(Countdown zuschaltbar, siehe Seite 9)
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis in mg/l Gesamtchlor.
c) gebundenes Chlor
gebundenes Chlor = Gesamtchlor – freies Chlor
Messtoleranzen:
0 – 1 mg/l: ± 0,05 mg/l
> 1 – 2 mg/l: ± 0,10 mg/l
> 2 – 3 mg/l: ± 0,20 mg/l
> 3 – 4 mg/l: ± 0,30 mg/l
> 4 – 6 mg/l: ± 0,40 mg/l
0.0.0
ERGEBNIS
CL 6
ERGEBNIS
!
Zero
Test
Zero
Test
CL 6
CL 6

11
MD200_9 03/2018
DE Methoden
Anmerkungen:
1. Reinigung der Küvetten:
Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann
es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler
auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas-
geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach
gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
2. Für die Einzelbestimmung von freiem Chlor und Gesamtchlor ist es sinnvoll, jeweils einen
eigenen Satz Küvetten zu verwenden (siehe EN ISO 7393-2, Abs. 5.3).
3. Bei der Probenvorbereitung muss das Ausgasen von Chlor, z.B. durch Pipettieren und
Schütteln, vermieden werden.
Die Analyse muss unmittelbar nach der Probenahme erfolgen.
4. Die DPD-Farbentwicklung erfolgt bei einem pH-Wert von 6,2 bis 6,5.
Die Reagenzien enthalten daher einen Puffer zur pH-Wert Einstellung. Stark alkalische
oder saure Wässer müssen jedoch vor der Analyse in einen pH-Bereich zwischen 6 und 7
gebracht werden (mit 0,5 mol/l Schwefelsäure bzw. 1 mol/l Natronlauge).
5. Konzentrationen über 10 mg/l Chlor können zu Ergebnissen innerhalb des Messberei-
ches bis hin zu 0 mg/l führen. In diesem Fall ist die Wasserprobe mit chlorfreiem Wasser
zu verdünnen und die Messung zu wiederholen (Plausibilitätstest).
6. Trübungen (bedingen Fehlmessungen):
Bei Proben mit hohem Calciumgehalt* und/oder hoher Leitfähigkeit* kann es bei der
Verwendung der Reagenztabletten zu einer Eintrübung der Probe und damit verbunde-
ner Fehlmessung kommen. In diesem Fall sind alternativ die Reagenztablette DPD No. 1
High Calcium und die Reagenztablette DPD No. 3 High Calcium zu verwenden.
* exakte Werte können nicht angegeben werden, da die Entstehung einer Trübung von
Art und Zusammensetzung des Probenwassers abhängt.
7. Alle in den Proben vorhandenen Oxidationsmittel reagieren wie Chlor, was zu Mehrbe-
funden führt.
Reagenzien Reagenzienform/Menge Bestellnummer
Kombi-Pack
DPD No. 1 / No. 3
Tablette / je 100
inklusive Rührstab
4517711BT
DPD No. 1 Tablette / 100 4511050BT
DPD No. 3 Tablette / 100 4511080BT
Kombi-Pack
DPD No. 1 HIGH CALCIUM /
DPD No. 3 HIGH CALCIUM
Tablette / je 100
inklusive Rührstab
4517781BT
DPD No. 1 HIGH CALCIUM Tablette / 100 4515740BT
DPD No. 3 HIGH CALCIUM Tablette / 100 4515730BT

12 MD200_9 03/2018
DE Methoden
Chlor mit Flüssigreagenz
0,02 – 4,0 mg/l
a) freies Chlor
In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich
durchführen (siehe „Inbetriebnahme”).
Die Küvette aus dem Messschacht nehmen und entleeren.
Die Tropfflasche senkrecht halten und durch langsames Drücken gleich
große Tropfen in die Küvette geben:
6 Tropfen DPD 1 Puffer-Lösung
2 Tropfen DPD 1 Reagenz-Lösung
Küvette bis zur 10-ml-Marke mit der Probe auffüllen.
Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt
durch Umschwenken mischen.
Die Küvette in den Messschacht stellen. Positionierung .
Taste [ZERO/TEST] drücken.
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis in mg/l freies Chlor.
b) Gesamtchlor
Sofort nach der Messung zu der bereits gefärbten Probe
3 Tropfen DPD 3-Lösung zugeben.
Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt
durch Umschwenken mischen.
Die Küvette in den Messschacht stellen. Positionierung .
2 Minuten Reaktionszeit abwarten.
(Countdown zuschaltbar, siehe Seite 9)
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis in mg/l Gesamtchlor.
c) gebundenes Chlor
gebundenes Chlor = Gesamtchlor – freies Chlor
Messtoleranzen:
0 – 1 mg/l: ± 0,05 mg/l
> 1 – 2 mg/l: ± 0,10 mg/l
> 2 – 3 mg/l: ± 0,20 mg/l
> 3 – 4 mg/l: ± 0,30 mg/l
0.0.0
ERGEBNIS
CL 6
ERGEBNIS
!
Zero
Test
Zero
Test
CL 6
CL 6

13
MD200_9 03/2018
DE Methoden
Anmerkungen:
1. Reinigung der Küvetten:
Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann
es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler
auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas-
geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach
gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
2. Für die Einzelbestimmung von freiem Chlor und Gesamtchlor ist es sinnvoll, jeweils einen
eigenen Satz Küvetten zu verwenden (siehe EN ISO 7393-2, Abs. 5.3).
3. Bei der Probenvorbereitung muss das Ausgasen von Chlor, z.B. durch Pipettieren und
Schütteln, vermieden werden.
Die Analyse muss unmittelbar nach der Probenahme erfolgen.
4. Die DPD-Farbentwicklung erfolgt bei einem pH-Wert von 6,2 bis 6,5.
Die Reagenzien enthalten daher einen Puffer zur pH-Wert Einstellung. Stark alkalische
oder saure Wässer müssen jedoch vor der Analyse in einen pH-Bereich zwischen 6 und 7
gebracht werden (mit 0,5 mol/l Schwefelsäure bzw. 1 mol/l Natronlauge).
5. Konzentrationen über 4 mg/l Chlor bei Verwendung von Flüssigreagenzien können zu
Ergebnissen innerhalb des Messbereiches bis hin zu 0 mg/l führen.
In diesem Fall ist die Wasserprobe mit chlorfreiem Wasser zu verdünnen und die Mes-
sung zu wiederholen (Plausibilitätstest).
6. Nach Gebrauch sind die Tropfflaschen der Flüssigreagenzien mit der jeweils gleichfar-
bigen Schraubkappe sofort wieder zu verschließen. Den Reagenziensatz bei +6°C bis
+10°C kühl lagern.
7. Alle in den Proben vorhandenen Oxidationsmittel reagieren wie Chlor, was zu Mehrbe-
funden führt.
8. Bei Proben mit hohem Calciumgehalt* und/oder hoher Leitfähigkeit kann es zur Eintrü-
bung der Probe und damit verbundenen Fehlmessungen kommen. In diesem Fall wird
empfohlen alternativ die Reagenztabletten DPD No. 1 High Calcium und DPD No. 3 High
Calcium zu verwenden (Bestellnummern: siehe Reagenzien für die Chlorbestimmung mit
Tablette).
*exakte Werte können nicht angegeben werden, da die Entstehung einer Trübung von
Art und Zusammensetzung des Probenwassers abhängt.
Reagenzien Reagenzienform/Menge Bestellnummer
Set
DPD No. 1 Puffer-Lösung
DPD No. 1 Reagenz-Lösung
DPD No. 3 Lösung
(ca. 300 Tests)
3 x Flüssigreagenz / 15 ml
1 x Flüssigreagenz / 15 ml
2 x Flüssigreagenz / 15 ml
471056
DPD No. 1 Puffer-Lösung Flüssigreagenz / 15 ml 471010
DPD No. 1 Reagenz-Lösung Flüssigreagenz / 15 ml 471020
DPD No. 3 Lösung Flüssigreagenz / 15 ml 471030

14 MD200_9 03/2018
Chlor HR mit DPD Tablette
0,1 – 10 mg/l
a) freies Chlor
In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich
durchführen (siehe „Inbetriebnahme“).
Die Küvette aus dem Messschacht nehmen und bis auf einige
Tropfen entleeren.
Eine DPD No. 1 HR Tablette direkt aus der Folie zugeben und mit
einem sauberen Rührstab zerdrücken.
Küvette bis zur 10-ml-Marke mit der Probe auffüllen.
Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt
durch Umschwenken mischen, bis sich die Tablette gelöst hat.
Die Küvette in den Messschacht stellen. Positionierung .
Taste [ZERO/TEST] drücken.
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis in mg/l freies Chlor.
b) Gesamtchlor
Eine DPD No. 3 HR Tablette direkt aus der Folie derselben Probe
zugeben und mit einem sauberen Rührstab zerdrücken.
Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt
durch Umschwenken mischen, bis sich die Tablette gelöst hat.
Die Küvette in den Messschacht stellen. Positionierung .
2 Minuten Reaktionszeit abwarten.
(Countdown zuschaltbar, siehe Seite 9)
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis in mg/l Gesamtchlor.
c) gebundenes Chlor
gebundenes Chlor = Gesamtchlor – freies Chlor
Messtoleranzen:
0 – 2 mg/l: ± 0,1 mg/l
> 2 – 4 mg/l: ± 0,3 mg/l
> 4 – 8 mg/l: ± 0,4 mg/l
> 8 – 10 mg/l: ± 0,5 mg/l
0.0.0
CL 10
!
Zero
Test
Zero
Test
CL 10
DE Methoden
CL 10
ERGEBNIS
ERGEBNIS

15
MD200_9 03/2018
Anmerkungen:
1. Reinigung der Küvetten:
Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann
es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler
auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas-
geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach
gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
2. Bei der Probenvorbereitung muss das Ausgasen von Chlor, z.B. durch Pipettieren und
Schütteln, vermieden werden.
Die Analyse muss unmittelbar nach der Probenahme erfolgen.
3. Die DPD-Farbentwicklung erfolgt bei einem pH-Wert von 6,2 bis 6,5.
Die Reagenzien enthalten daher einen Puffer zur pH-Wert Einstellung. Stark alkalische
oder saure Wässer müssen jedoch vor der Analyse in einen pH-Bereich zwischen 6 und 7
gebracht werden (mit 0,5 mol/l Schwefelsäure bzw. 1 mol/l Natronlauge).
4. Trübungen (bedingen Fehlmessungen):
Bei Proben mit sehr hohem Calciumgehalt (>1000 mg/l CaCO3) kann es bei Durchfüh-
rung des Tests zur Eintrübung der Probe kommen. In diesem Fall vor Durchführung des
Tests eine EDTA Tablette in die 10 ml Wasserprobe geben.
5. Alle in den Proben vorhandenen Oxidationsmittel reagieren wie Chlor, was zu Mehrbe-
funden führt.
Reagenzien Reagenzienform/Menge Bestellnummer
DPD No. 1 HR Tablette / 100 4511500BT
DPD No. 3 HR Tablette / 100 4511590BT
DE Methoden

16 MD200_9 03/2018
DE Methoden
pH-Wert mit Tablette
6,5 – 8,4
In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich
durchführen (siehe „Inbetriebnahme”).
In die 10-ml-Probe eine PHENOL RED PHOTOMETER Tablette direkt
aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken .
Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt
durch Umschwenken mischen, bis sich die Tablette gelöst hat.
Die Küvette in den Messschacht stellen. Positionierung .
Taste [ZERO/TEST] drücken.
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis als pH-Wert.
Messtoleranz: ± 0,1 pH
0.0.0
ERGEBNIS
PH
Anmerkungen:
1. Für die photometrische pH-Wert Bestimmung sind nur PHENOL RED-Tabletten mit
schwarzem Folienaufdruck zu verwenden, die mit dem Begriff PHOTOMETER gekenn-
zeichnet sind.
2. Wasserproben mit geringer Carbonathärte* können falsche pH-Werte ergeben.
*KS4,3 < 0,7 mmol/l ^
= Gesamtalkalität < 35 mg/l CaCO3
3. pH-Werte unter 6,5 und über 8,4 können zu Ergebnissen innerhalb des Messbereiches
führen. Es wird ein Plausibilitätstest (pH-Meter) empfohlen.
4. Salzfehler
Bei Salzgehalten bis 2 g/L ist kein nennenswerter Salzfehler aufgrund des Salzgehaltes der
Reagenztablette zu erwarten. Bei höheren Salzgehalten sind die Messwerte wie folgt zu
korrigieren:
Salzgehalt der Probe 30 g/l ( Meerwasser) 60 g/l 120 g/l 180 g/l
Korrektur - 0,15 1) - 0,21 2) - 0,26 2) - 0,29 2)
1) nach Kolthoff (1922)
2) nach Parson und Douglas (1926)
Reagenzien Reagenzienform/Menge Bestellnummer
PHENOL RED PHOTOMETER Tablette / 100 4511770BT
Zero
Test
PH

17
MD200_9 03/2018
DE Methoden
0.0.0
ERGEBNIS
PH
Zero
Test
PH pH-Wert mit Flüssigreagenz
6,5 – 8,4
In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich
durchführen (siehe „Inbetriebnahme”).
Die Tropfflasche senkrecht halten und durch langsames Drücken gleich
große Tropfen in die Küvette geben:
6 Tropfen PHENOL RED-Lösung
Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt
durch Umschwenken mischen.
Die Küvette in den Messschacht stellen. Positionierung .
Taste [ZERO/TEST] drücken.
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis als pH-Wert.
Messtoleranz: ± 0,2 pH
Anmerkungen:
1. Bei der Untersuchung von gechlortem Wasser kann der vorhandene Restchlorgehalt
die Farbreaktion des Flüssigreagenzes beeinflussen. Dies wird ohne eine Störung der
pH-Messung dadurch umgangen, dass man einen kleinen Kristall Natriumthiosulfat
(Na2S2O3· 5 H2O) in die Probenlösung gibt, bevor man die PHENOL RED-Lösung zusetzt.
PHENOL RED-Tabletten enthalten bereits Thiosulfat.
2. Auf Grund unterschiedlicher Tropfengröße kann das Messergebnis größere Abweichun-
gen als bei Verwendung von Tabletten aufweisen.
Bei Verwendung einer Pipette (0,18 ml entsprechen 6 Tropfen) kann diese Abweichung
minimiert werden.
3. Nach Gebrauch ist die Tropfflasche mit der gleichfarbigen Schraubkappe sofort wieder
zu verschließen.
4. Das Reagenz bei +6°C bis +10°C kühl lagern.
5. Salzfehler
Bei höheren Salzgehalten sind die Messwerte wie folgt zu korrigieren:
Salzgehalt der Probe 30 g/l ( Meerwasser) 60 g/l 120 g/l 180 g/l
Korrektur - 0,15 1) - 0,21 2) - 0,26 2) - 0,29 2)
1) nach Kolthoff (1922)
2) nach Parson und Douglas (1926)
Reagenzien Reagenzienform/Menge Bestellnummer
PHENOL RED-Lösung Flüssigreagenz / 15 ml 471040

18 MD200_9 03/2018
DE
Methoden
Cyanursäure mit Tablette
0 – 160 mg/l
In eine saubere 24-mm-Küvette 5 ml Probe und 5 ml VE-Wasser
(Anm. 1) geben und Nullabgleich durchführen (siehe „Inbetriebnahme“).
In die vorbereitete Probe eine CyA-TEST Tablette direkt aus der Folie
zugeben und mit einem sauberen Rührstab zerdrücken .
Die Küvette mit dem Küvettendeckel fest verschließen und den In-
halt durch Umschwenken mischen, bis sich die Tablette gelöst hat
(Anm. 2, 3).
Die Küvette in den Messschacht stellen. Positionierung .
Taste [ZERO/TEST] drücken.
Das Methodensymbol blinkt für ca. 3 Sekunden.
In der Anzeige erscheint das Ergebnis in mg/l Cyanursäure.
Messtoleranzen:
0 – 50 mg/l: ± 10 mg/l
> 50 – 100 mg/l: ± 15 mg/l
> 100 – 160 mg/l: ± 20 mg/l
0.0.0
ERGEBNIS
CyA
Zero
Test
Anmerkungen:
1. Vollentsalztes Wasser oder cyanursäurefreies Leitungswasser verwenden.
2. Cyanursäure verursacht eine sehr fein verteilte Trübung mit milchigem Aussehen.
Einzelne Partikel sind nicht auf das Vorhandensein von Cyanursäure zurückzuführen.
3. Tablette vollständig auflösen (ca. 1 Minute schwenken).
Nicht aufgelöste Partikel können zu Mehrbefunden führen.
Reagenzien Reagenzienform/Menge Bestellnummer
CyA-TEST Tablette / 100 4511370BT
CyA

19
MD200_9 03/2018
DE Methoden

20 MD200_9 03/2018

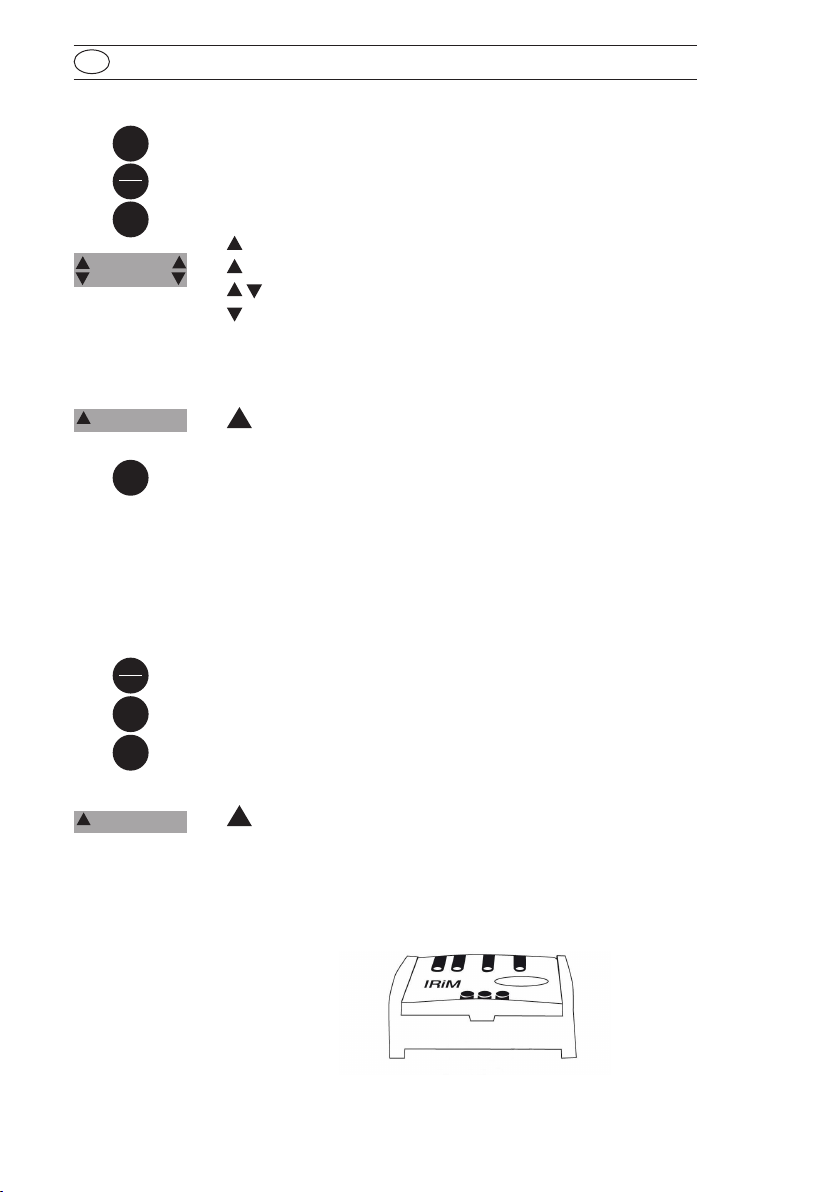

Menü-Wahl
Die Taste [MODE] drücken und gedrückt halten.
Das Gerät mit Taste [ON/OFF] einschalten.
3 Dezimalpunkte erscheinen im Display, Taste [MODE] loslassen.
Die [!]-Taste ermöglicht die Auswahl der folgenden Menüpunkte:
1diS Auslesen gespeicherter Daten
1Prt Drucken gespeicherter Daten
2
3Einstellung von Datum und Uhrzeit
4Anwenderjustierung
Der ausgewählte Menüpunkt wird durch einen Pfeil im Display an-
gezeigt.
1diS – Auslesen von gespeicherten Daten
Nach Bestätigen der Auswahl mit der [MODE]-Taste werden die letz-
ten 16 Messungen in folgendem Format angezeigt (Zeile für Zeile in
automatischer Abfolge, 3 Sekunden pro Zeile, bis zur Anzeige des
Ergebnisses):
lfd. Nummer n xx (xx: 16...1)
Jahr YYYY (z.B. 2014)
Datum MM.dd (MonatMonat.TagTag)
Zeit hh:mm (StundeStunde:MinuteMinute)
Methode Methodensymbol
Ergebnis x,xx
Durch Drücken der [ZERO/TEST]-Taste wird die automatische Anzeige
des gewählten Datensatzes wiederholt.
Durch Drücken der [MODE]-Taste kann durch alle gespeicherten
Datensätze gescrollt werden.
Durch Drücken der Taste [!] das Menü verlassen.
1Prt – Übertragen von gespeicherten Daten
(an Drucker oder PC)
ACHTUNG: Zur Übertragung der gespeicherten Daten an einen Drucker
oder PC wird ein optional erhältliches Infrarotdatenübertragungsmodul
(IRiM) benötigt.
On
Off
Mode
!
!
Time Cal
Store Date
2
3 4
1
Mode
Mode
Zero
Test
DE Menü-Optionen
diS
1
Time Cal
Store Date
Prt
1
Store Date
Time Cal
