Aqualytic CHECKIT Comparator D55 User manual

Expire:
03/2009
6
.
6
6
.
8
7
.
0
7
.
2
7
.
4
7
.
6
7
.
8
8
.
0
8
.
2
8
.
4
CHECKIT®Comparator D55
Bedienungsanleitung DE
Instruction Manual GB
Mode d’emploi FR
Istruzioni per l’uso IT
Instrucciones de uso ES
Chlor frei, geb., gesamt
Chlorine free, combined, total
Chlore libre, combiné, total
Cloro libero, combinato, complessivo
Cloro libre, ligado, total
Tablet Reagent

DEUTSCH
SC
Anleitung zur Bestimmung von Chlor (DPD)
Freies, gebundenes und Gesamtchlor
CHECKIT®Disc Messbereich Bestell-Nr.
Chlorine 0,02 - 0,3 mg/l Cl214 60 00
Genauigkeit: ± 5 % vom Messbereichsendwert
Tabletten Bestell-Nr. per 100 Stück
DPD No.1 - freies Chlor
DPD No.3 - gebundenes und Gesamtchlor
Freies Chlor (DPD No.1-Tablette)

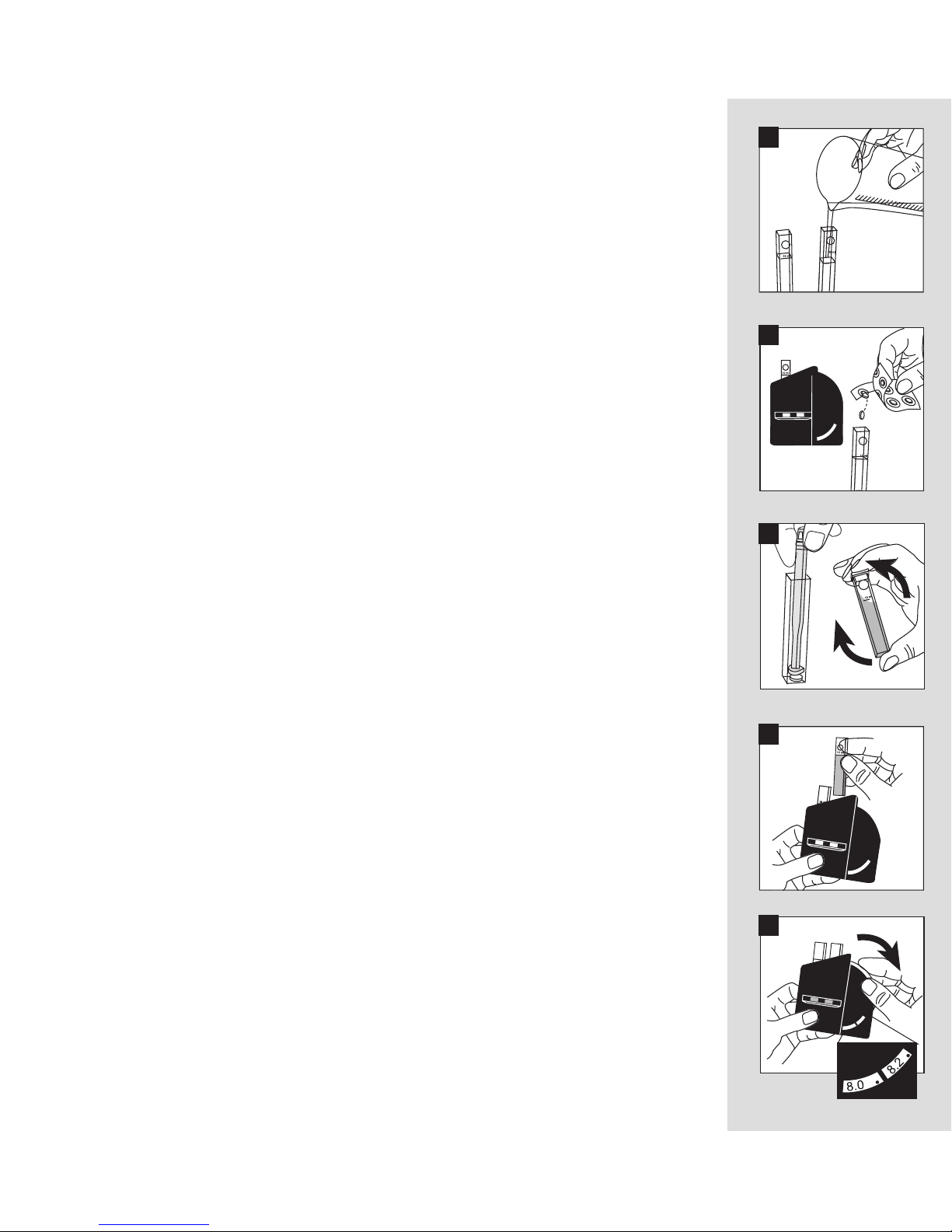

Beide Küvetten mit der Probe bis zur 10 ml-Marke füllen.
Eine Küvette ohne Deckel als Blindprobe in die linke Kammer
des Comparators stellen. In die andere Küvette eine DPD No.1-
Tablette geben.  Die Tablette mit Rührstab zerdrücken. Küvette
verschließen. Tablette durch Umschwenken auflösen.  Deckel
abnehmen. Die zweite Küvette in die rechte Kammer des
Comparators stellen. Comparator schräg halten, damit genü-
gend Tagesnordlicht von oben in die Küvette fällt. Die Spiegel-
einheit nutzt die Durchsicht durch die gesamte Küvettenlänge.
 Nach dem Abgleich mit der CHECKIT®Disc wird das Ergebnis
in mg/l Cl2 abgelesen.
Gesamt- und gebundenes Chlor
(zusätzlich DPD No.3-Tablette)

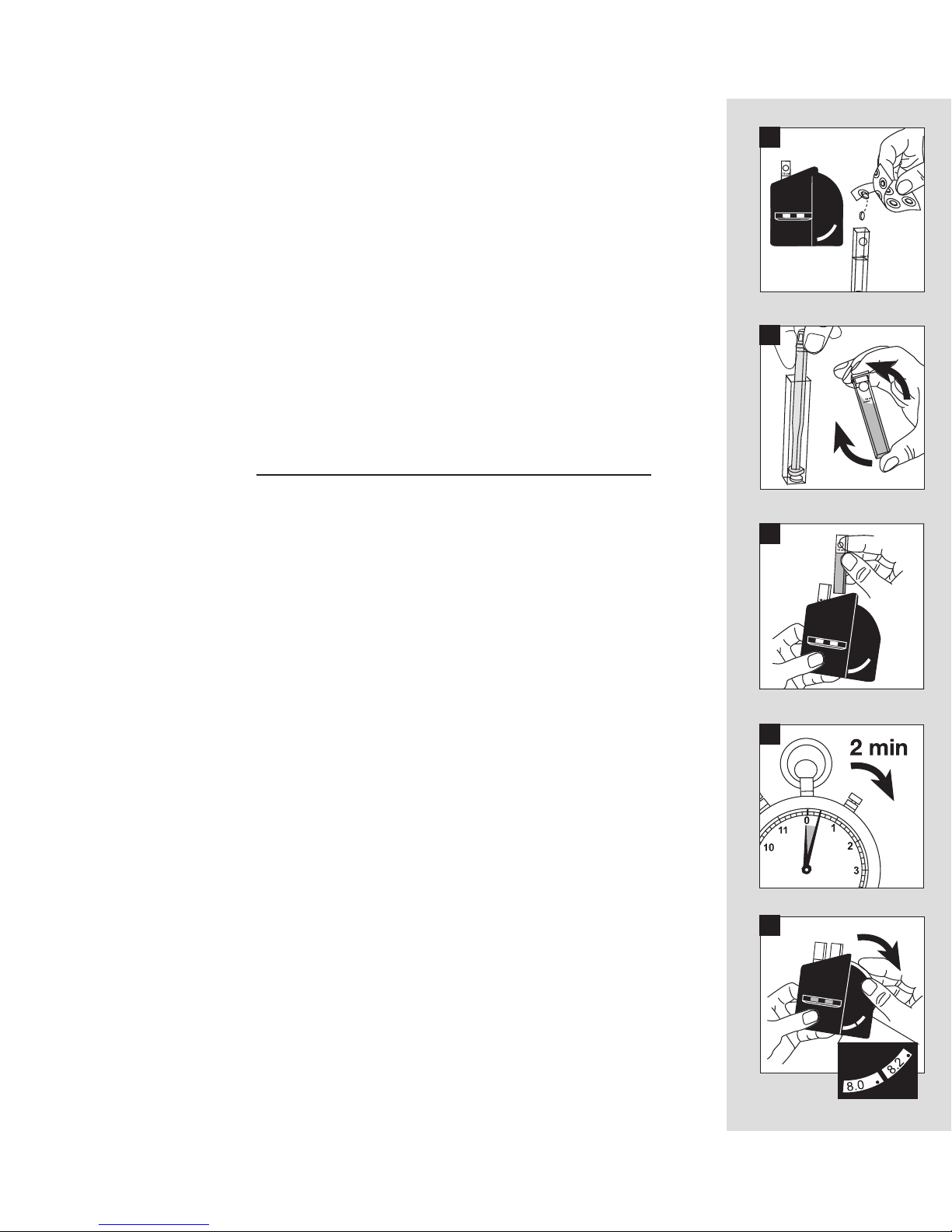

Nach der Bestimmung des freien Chlors die Küvette aus der
rechten Kammer nehmen. Eine DPD No.3-Tablette zu der Probe
geben.  Die Tablette mit dem Rührstab zerkleinern. Küvette
mit dem Deckel verschließen und die Tablette durch leichtes
Schwenken auflösen. Deckel abnehmen. Küvette in die
rechte Kammer des Comparators stellen.
1
2
3
4
5
51 10 50 BT
51 10 80

DEUTSCH
Nach 2 Minuten Reaktionszeit durch Abgleich mit der
CHECKIT®Disc das Ergebnis als Gesamtchlor in mg/l ablesen.
Dabei Comparator schräg halten, damit genügend Tagesnordlicht
von oben in die Küvette fällt. Die Spiegeleinheit nutzt die
Durchsicht durch die gesamte Küvettenlänge.
Gebundenes Chlor
Das Ergebnis „Freies Chlor“ wird vom Messwert „Gesamt-
chlor“ abgezogen. Die Differenz stellt den Wert an gebunde-
nem Chlor dar.
Beispiel: Gesamtchlor 0,2 mg/l
- Freies Chlor 0,06 mg/l
= Gebundenes Chlor 0,14 mg/l
Wichtig:
Die Küvette muss mit dem Punkt zum Betrachter im Messschacht
positioniert werden.
Comparator schräg halten, damit genügend Tagesnordlicht
von oben in die Küvette fällt. Die Spiegeleinheit nutzt die
Durchsicht durch die gesamte Küvettenlänge.
Küvetten müssen nach jeder Bestimmung gründlich gespült
werden.
CHECKIT®Disc lichtgeschützt / dunkel lagern.
6
7
8
9
10

ENGLISH
ENGLISH
Instructions for the determination of chlorine (DPD)
Free, combined and total chlorine
CHECKIT®Disc Measurement Range Order Code
Chlorine 0.02 - 0.3 mg/l Cl214 60 00
Accuracy: ± 5 % full scale
Tablets Order Code (per 100 pcs)
DPD No. 1 - free chlorine
DPD No. 3 - combined and total chlorine
Free chlorine (DPD No. 1-tablet)

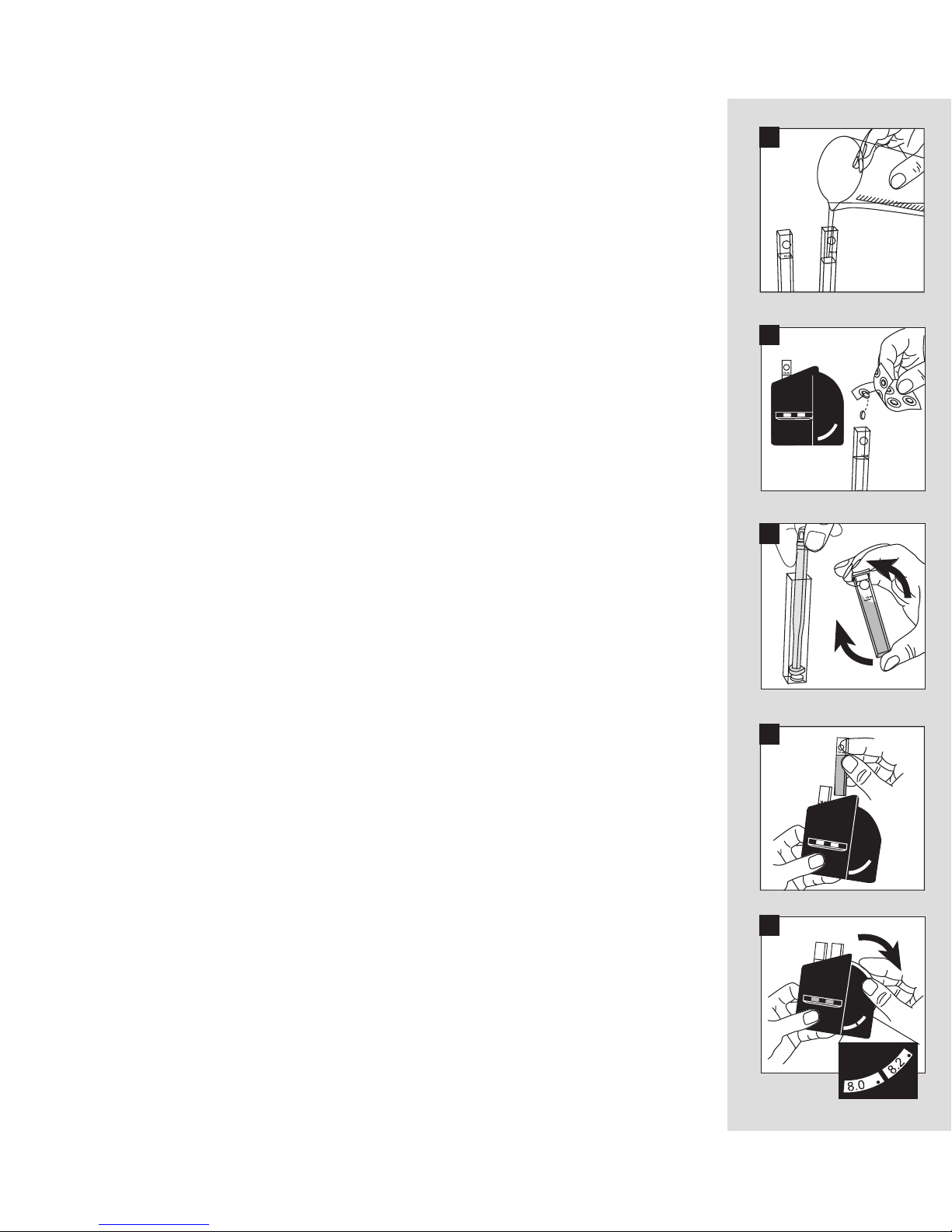

Fill both cells to the 10 ml mark and place one cell without
lid in the left-hand compartment of the comparator as a blank.
Add one DPD No. 1-tablet in the other cell.  Crush the tablet
with a clean stirring rod, close it with a lid and swirl it until the
tablet has dissolved. Remove lid. Place this second cell in the
right-hand compartment of the comparator. Hold the compa-
rator diagonally so that enough north day light enters the
cuvette. The mirror unit makes use of the view through the
entire length of the cuvette. Read off the result in
mg/l free chlorine.
Total and combined chlorine
(with the addition of DPD tablet No. 3)

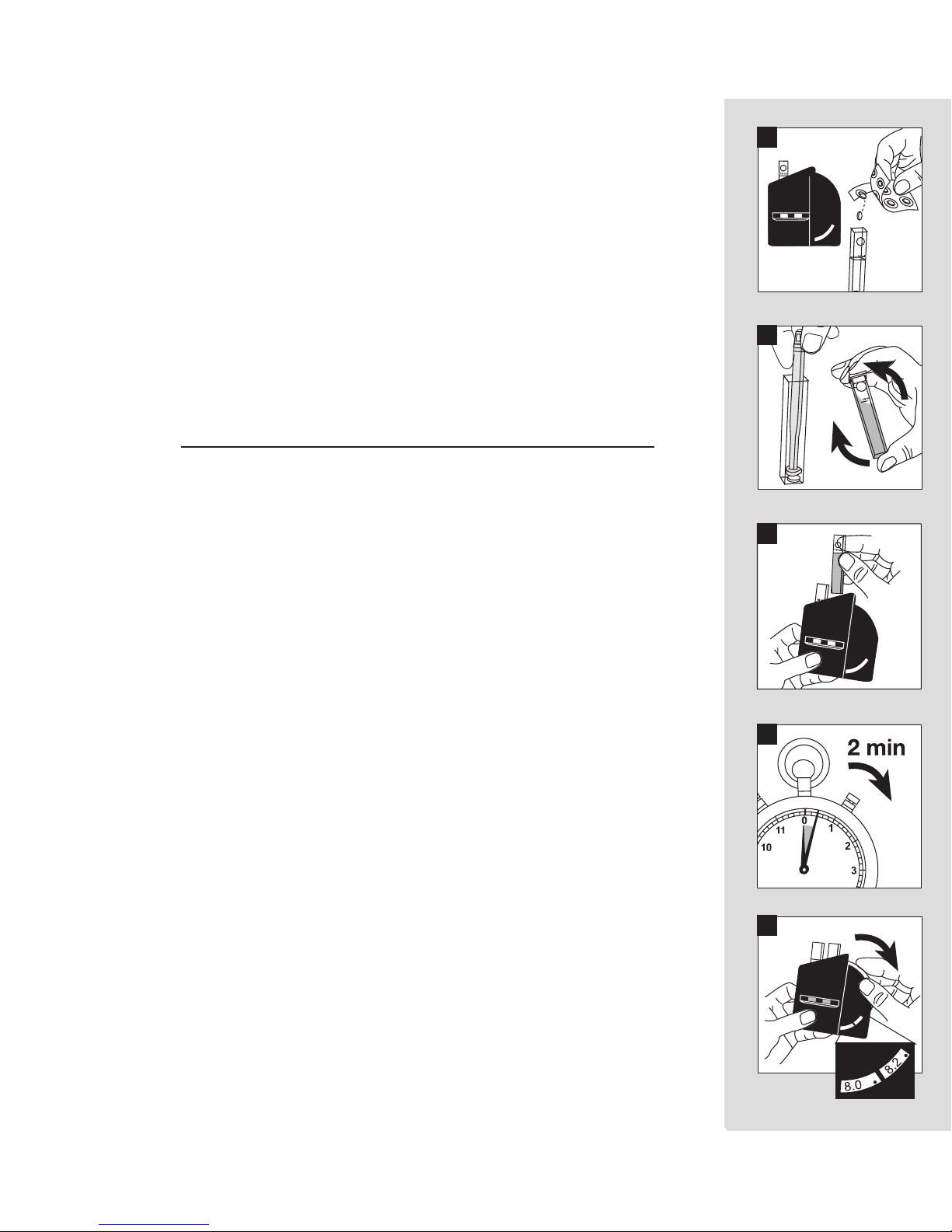

Having completed the test for free chlorine, take the cell from
the right-hand compartment of the comparator and add one
DPD No. 3-tablet.  Crush the tablet with a clean stirring rod,
replace the lid and swirl the cell until the tablet is dissolved. 
Remove lid. Place the cell in the right-hand compartment and 
allow for 2 minutes reaction time. Hold the comparator diago-
nally so that enough north day light enters the cuvette.
1
2
3
4
5
51 10 50 BT
51 10 80

ENGLISH
The mirror unit makes use of the view through the entire length
of the cuvette. Compare the two colour fields and read off the
result as total chlorine in mg/l.
Combined chlorine
Deduct the reading for free chlorine from the figure obtained for
total chlorine. The difference represents the result for combined
chlorine.
Example: total chlorine 0.2 mg/l
minus free chlorine 0.06 mg/l
gives : combined chlorine 0.14 mg/l
Important:
Place the cell with the mark (point) to the viewer in the
compartment.
It is essential to rinse the cells thoroughly after each test.
Hold the comparator on the slant so that enough north day light
goes through the cell. The mirror unit makes use of the view
through the entire length of the cell.
Store CHECKIT®Disc in the dark.
10
6
7
8
9
10

FRANÇAIS
Ç S
Mode d’emploi pour la détermination du chlore (DPD)
Chlore libre actif, combiné ou total
CHECKIT®Disc Plage de mesure
Référence de commande
Chlorine 0.02 - 0.3 mg/l Cl214 60 00
Precision de ± 5 % de valeur plafond de la
la mesure: plage de mesure
Pastilles Référence de commande pour 100 pastilles
DPD No. 1 - chlore libre actif
DPD No. 3 - chlore combiné et total
Chlore libre actif (pastille DPD No. 1)

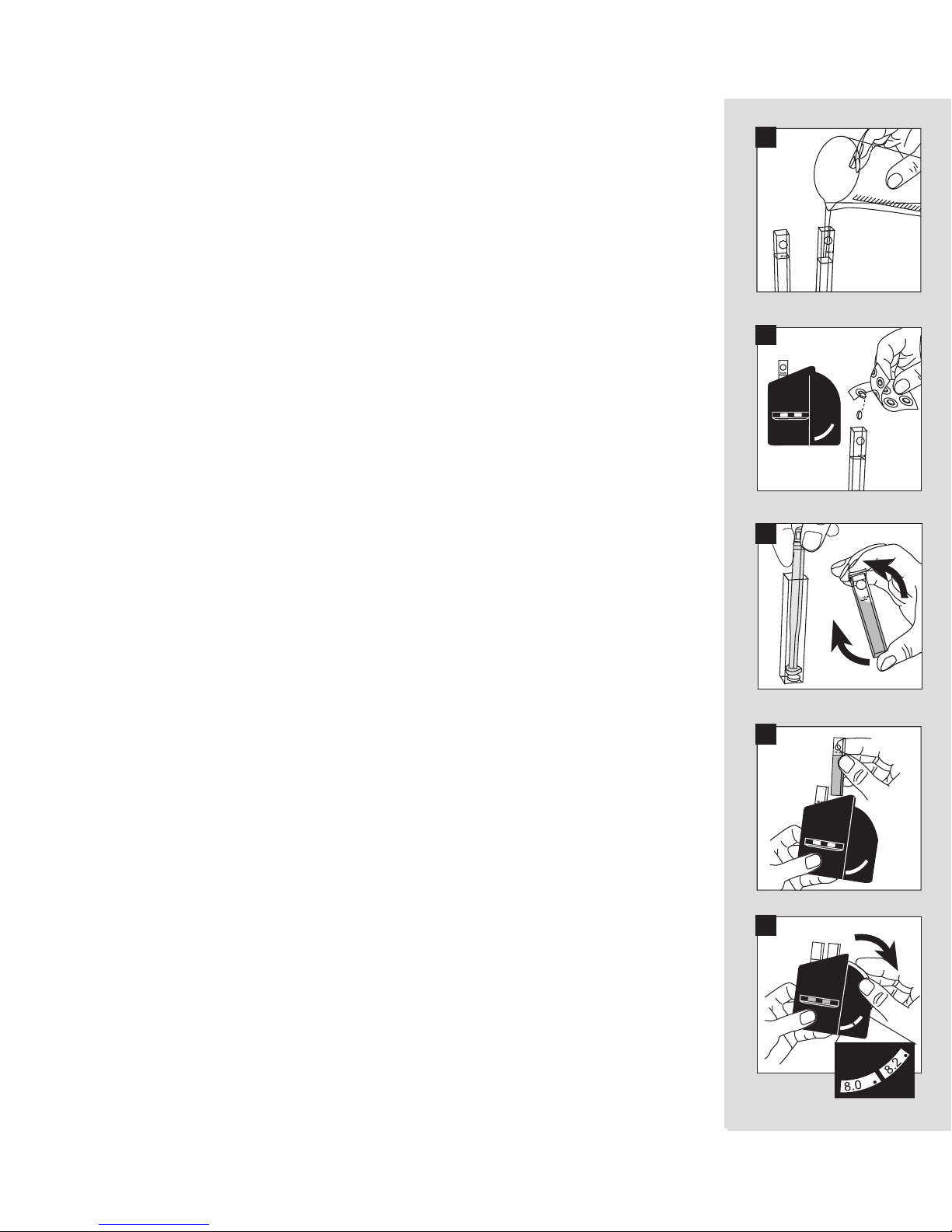

Remplir les deux cuves avec l’échantillon jusqu’à la marque
10 ml. Placer une cuve sans couvercle dans la chambre de
mesure de gauche du comparateur (solution témoin). Ajouter
une pastille de DPD No.1 dans l’autre cuve. Ecraser la pastille,
refermer la cuve et dissoudre la pastille en agitant la cuve. 
Enlever le couvercle et placer celle-ci dans la chambre de mesure
de droite.Tenir le comparateur penché de façon à laisser pénétrer
suffisamment de lumière du jour dans la cuvette. Le miroir utilise
la transparence de la cuvette sur toute sa longueur. Faire
concorder la couleur obtenue avec le CHECKIT®Disc et lire le
résultat en mg/l de chlore libre actif.
Chlore total et combiné
(compléter avec une pastille DPD No. 3)
Après avoir déterminé le chlore libre, ajouter à son contenu
une pastille de DPD No. 3.  Ecraser la pastille, refermer la cuve
et dissoudre la pastille en agitant doucement. Enlever le
couvercle. Placer la cuve dans la chambre de mesure de droite
du comparateur et attendre un temps de réaction de 2
minutes.
1
2
3
4
5
51 10 50 BT
51 10 80
FRANÇAIS
Tenir le comparateur penchéde façon àlaisser pénétrer
suffisamment de lumière du jour dans la cuvette. Le miroir utilise
la transparencede la cuvettesur toute salongueur. Faire concorder
la couleur obtenue avec le CHECKIT®Disc et lire le résultat en
mg/l de chlore total.
Chlore combiné
Retirer le résultat «chlore libre actif»de la valeur obtenue de
«chlore total». La différence correspond àla valeur de chlore
combiné.
Exemple: chlore total 0,2 mg/l
- chlore libre 0,06 mg/l
= chlore combiné 0,14 mg/l
Important:
La cuve doit être positionnée de façon àce que le point concorde
avec le repère de la chambre de mesure.
Tenir le comparateur penchéde façon àlaisser pénétrer
suffisamment de lumière du jour dans la cuvette. Le miroir utilise
la transparence de la cuvette sur toute sa longueur.
Les cuves doivent être bien nettoyées après chaque mesure.
Stocker CHECKIT®Disk dans un endroit sombre.
6
7
8
9
10

FRANÇAIS
Tenir le comparateur penchéde façon àlaisser pénétrer
suffisamment de lumière du jour dans la cuvette. Le miroir utilise
la transparencede la cuvettesur toute salongueur. Faire concorder
la couleur obtenue avec le CHECKIT®Disc et lire le résultat en
mg/l de chlore total.
Chlore combiné
Retirer le résultat «chlore libre actif»de la valeur obtenue de
«chlore total». La différence correspond àla valeur de chlore
combiné.
Exemple: chlore total 0,2 mg/l
- chlore libre 0,06 mg/l
= chlore combiné 0,14 mg/l
Important:
La cuve doit être positionnée de façon àce que le point concorde
avec le repère de la chambre de mesure.
Tenir le comparateur penchéde façon àlaisser pénétrer
suffisamment de lumière du jour dans la cuvette. Le miroir utilise
la transparence de la cuvette sur toute sa longueur.
Les cuves doivent être bien nettoyées après chaque mesure.
Stocker CHECKIT®Disk dans un endroit sombre.
6
7
8
9
10

ITALIANO
ITALIANO
Istruzioni per la determinazione di cloro (DPD)
Cloro libero attivo, combinato e complessivo
CHECKIT®Disc Campo di misurazione
Cod. art.
Chlorine 0.02 - 0.3 mg/l Cl214 60 00
Precisione di dischi: +/- 5% del valore finale.
Compresse Cod. art. ogni 100 pezzi
DPD No. 1 - cloro libero attivo
DPD No. 3 - cloro combinato e complessivo
Cloro libero attivo (compressa DPD No.1)
Riempire le due cuvette con il campione fino alla tacca 10 ml.
Porre una cuvetta come bianco senza il copercio nella camera
a sinistra del comparatore. Introdurre una compressa DPD No. 1
nell’altra cuvetta. Franturmarla con un agitatore pulito e chiudere
con il coperchio. Far sciogliere la compressa agitando leggermente.
Rimuova il coperchio. Far sciogliere la compressa capovolgendo
la cuvetta che poi verrà inserita nella camera a destra.Mantenga
il comparatore diagonalmente in modo che abbastanza luce del
giorno entra nella cuvetta. L'unità dello specchio usa la vista
dall'intera lunghezza della cuvetta. In seguito alla
compensazione con il CHECKIT®Disc il risultato viene letto in mg/
l come cloro libero attivo.
Cloro combinato e complessivo (con aggiunta della
compressa DPD No.3)
Dopo aver determinato il cloro libero prendere la cuvetta dalla camera
a destra ed aggiungere al campione una compressa DPD No.3. 
Franturmarla con un agitatore pulito e chiudere con il copperchio. Far
sciogliere la compressa agitando leggermente. Rimuova il coperchio.
Porre la cuvetta nella camera a destra del comparatore  e dopo 2 minuti
di tempo di reazione tramite compensazione.
1
2
3
4
5
51 10 50 BT
51 10 80

ITALIANO
Mantenga il comparatore diagonalmente in modo che
abbastanza luce del giorno entra nella cuvetta. L'unitàdello
specchio usa la vista dall'intera lunghezza della cuvetta.
Leggereilrisultatocomeclorocomplessivoinmg/lconilCHECKIT®Disc.
Cloro combinato
Il risultato “Cloro libero attivo”viene sottratto dal valore “Cloro
complessivo“. La differenza rappresenta il valore di cloro
combinato.
Esempio: Cloro complessivo 0,6 mg/l
- Cloro libero 0,02 mg/l
= Cloro combinato 0,14 mg/l
Importante:
La cuvetta deve essere posizionata nel pozzetto di misurazione
con il punto verso l’osservatore.
Mantenga il comparatore diagonalmente in modo che
abbastanza luce del giorno entra nella cuvetta. L‘unitàdello
specchio usa la vista dall‘intera lunghezza della cuvetta.
Le cuvette devono essere sempre lavate accuratamente in
seguito ad ogni determinazione.
Conservare CHECKIT®Disc oscuro.
6
7
8
9
10

ESPAGNOL
ESPAGNOL
Instrucciones para la determinación de cloro (DPD)
Cloro libre, ligado y total
CHECKIT®Disc Campo de medición
Número de pedido
Chlorine 0.02 - 0.3 mg/l Cl214 60 00
Precision de discos: ± 5 % del valor final
Tabletas Número de pedido
DPD No. 1 - cloro libre
DPD No. 3 - cloro ligado y total
Cloro libre (tableta DPD No.1 DPD No.1)
Llenar ambas cubetas con la prueba hasta la marca de 10 ml. 
Colocar una cubeta como ensayo en blanco sin la tapa en el
compartimento izquierdo del Comparator. Añadir a la segunda
cubeta una tableta DPD No.1. Machacarla con una varilla, cerrarla
con su tapa y moverlos para disolver la tableta. Qiute la tapa. Agitar
hasta la disolución total de la tableta y colocar esta cubeta en el
compartimento derecho. Guarde el comparador diagonalmente
de modo que bastante luz diurna entre en la cubeta. La unidad
del espejo hace uso la visión por la longitud entera de la cubeta.
Una vez realizada la igualación del color producido en la cubeta con
el CHECKIT®Disc, leer el resultado en mg/l de cloro libre.
Cloro total y ligado (adicionalmente con tableta DPD No.3)
Una vez finalizada la determinación de cloro libre, sacar la cubeta
derecha del compartimento. Añadir a la prueba una tableta DPD
No.3.  Machacarla con una varilla, cerrarla con su tapa y
moverlos para disolver la tableta. Qiute la tapa. Colocar la
cubeta en el compartimento derecho del Comparator  y esperar 2
minutos de período de reacción.
1
2
3
4
5
51 10 50 BT
51 10 80
ESPAGNOL
Guarde el comparador diagonalmente de modo que bastante
luz diurna entre en la cubeta. La unidad del espejo hace uso la
visión por la longitud entera de la cubeta. Una vez realizada la
igualación del color producido en la cubeta con el CHECKIT®Disc,
leer el resultado en mg/l de cloro total.
Cloro ligado
El resultado de “cloro libre“se resta del resultado de “cloro
total“. La diferencia seráel valor total de cloro ligado.
Por ejemplo: Cloro total 0,2 mg/l
- cloro libre 0,06 mg/l
= cloro ligado 0,14 mg/l
Importante:
Posicionar la cubeta en el compartimento de tal forma, que el
punto se encuentre dirigido hacia el usuario.
Guarde el comparator diagonalmente de modo que bastante
luz diurna entre en la cubeta. La unidad del espejo hace uso la
visión por la longitud entera de la cubeta.
Las cubetas se deberán de limpiar y enjuagar minuciosamente
después de cada determinación.
Almacene CHECKIT®Disc obscuro.
6
7
8
9
10

ESPAGNOL
Guarde el comparador diagonalmente de modo que bastante
luz diurna entre en la cubeta. La unidad del espejo hace uso la
visión por la longitud entera de la cubeta. Una vez realizada la
igualación del color producido en la cubeta con el CHECKIT®Disc,
leer el resultado en mg/l de cloro total.
Cloro ligado
El resultado de “cloro libre“se resta del resultado de “cloro
total“. La diferencia seráel valor total de cloro ligado.
Por ejemplo: Cloro total 0,2 mg/l
- cloro libre 0,06 mg/l
= cloro ligado 0,14 mg/l
Importante:
Posicionar la cubeta en el compartimento de tal forma, que el
punto se encuentre dirigido hacia el usuario.
Guarde el comparator diagonalmente de modo que bastante
luz diurna entre en la cubeta. La unidad del espejo hace uso la
visión por la longitud entera de la cubeta.
Las cubetas se deberán de limpiar y enjuagar minuciosamente
después de cada determinación.
Almacene CHECKIT®Disc obscuro.
6
7
8
9
10

Other available tests Range
Aluminium 0 - 0.3 mg/l Al
Ammonia 0 - 1 mg/l N
Ammonia vario 0 - 0.5 mg/l N
Bromine 0.5 - 5 mmol/l
Chlorine 0 - 1 mg/l Cl2
free, combined, 0.1 - 2 mg/l Cl2
total 0 - 4 mg/l Cl2
Chlorine* 0.02 - 0.3 mg/l Cl2
Chlorine Dioxide* 0.01 - 0.2 mg/l ClO2
Chlorine HR (total) 10 - 300 mg/l Cl2
Chlor vario 0 - 3.5 mg/l Cl
Copper (Cu2+) 0 - 1 mg/l Cu
Copper LR* 0 - 1 mg/l Cu
(free + total)
Copper HR 0 - 5 mg/l Cu
(free + total)
Copper LR vario* 0 - 1 mg/l Cu
(free)
Copper HR vario 0 - 5 mg/l Cu
(free)
DEHA 0 - 0,5 mg/l DEHA
Fluoride 0.2 - 2 mg/l F
Iron LR 0.05 - 1 mg/l Fe
Iron HR 1 - 10 mg/l Fe
*Only with CHECKIT®Comparator D55 with mirror optics
Other available tests Range
Iron TPTZ 0 - 1,8 mg/l Fe
Manganese LR 0.1 - 0.7 mg/l Mn
Manganese VLR* 0.02 - 0.2 mg/l Mn
Molybdate 0 - 100 mg/l MoO
4
Nitrate LR 0 - 1 mg/l N
Nitrate HR 10 - 100 mg/l NO
3
Nitrite LR 0 - 0.5 mg/l N
Nitrite LR vario 0 - 0.3 mg/l N
Ozone (DPD) 0 - 0.7 mg/l O3
Ozone (DPD) 0 - 1.0 mg/l O3
pH 5.2 - 6.8 pH,
6.0 - 7.6 pH,
6.5 - 8.4 pH,
4 - 10 pH
Phosphate LR 0 - 4 mg/l PO4
Phosphate HR 0 - 80 mg/l PO4
Phosphate vario 0 - 2.5 mg/l PO4
Säurekapazität KS4.3 0,5 - 5 mmol/l
Silica LR 0.25 - 4 mg/l SiO2
Silica vario 0 - 100 mg/l SiO2
Silica VLR* 0 - 1 mg/l SiO2
Sodium Hypochlorite2 - 18 % NaOCl
Sulfite LR 0.5 - 10 mg/l SO
3
2-
Total Alkalinity 20-240 mg/l CaCO
3
Zinc 0 - 1 mg/l Zn
Technical changes without notice
Printed in Germany 09/17
Update: www.tintometer.de
No.: 00387005
