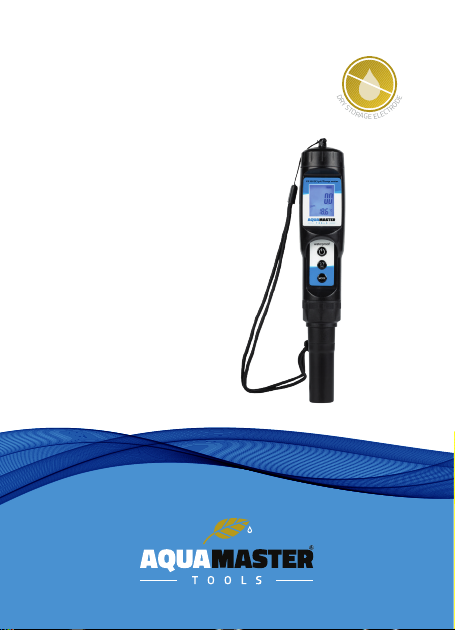

AquaMaster Tools Combo pen P110 Pro User manual

D
R
Y
S
T
O
R
A
G
E
E
L
E
C
T
R
O
D
E
D
R
Y
S
T
O
R
A
G
E
E
L
E
C
T
R
O
D
E
User manual
Handleiding
Benutzerhandbuch
Combo pen
P110 Pro

2NL
1. Dop
2. Aan/uit knop
3. Celsius/Fahrenheit
& Kalibratie knop
4. Mode knop
5. Display
6. Elektrode
7. Draaidop
8. Beschermkapje
Nederlands
1
2
5
3
6
7
8
4

3NL
Bediening en gebruik
Laat de meter voor het eerste gebruik 12 uur weken in kraanwater.
1. Verwijder het beschermkapje.
2. Reinig de elektrode zorgvuldig met gedistilleerd water en droog
deze af.
3. Druk op de Aan/uit toets zodat de meter opstart.
4. Steek de meter rechtop in de oplossing tot de rand en roer zachtjes.
Wacht enkele seconden tot de juiste waarde op het display verschijnt.
5. Druk op de C/F toets om te schakelen tussen Celsius en Fahrenheit.
6. Druk op de MODE toets om te schakelen tussen pH en EC.
7. Spoel na gebruik de elektrode schoon met water en druk op de
Aan/uit toets om de meter uit te schakelen.
Onze elektrodes zijn ontwikkeld om droog te bewaren. Gebruik van
bewaarvloeistof is niet meer nodig.
pH meter kalibreren
1. Druk op de Aan/uit toets zodat de meter ingeschakeld is.
2. Druk op de MODE toets om te schakelen naar pH op het display.
3. Reinig de elektrode zorgvuldig met gedistilleerd water en droog
deze af.
4. Steek de meter rechtop in pH bufferoplossing pH 7,01
(zorg dat deze 25 ºC is) en roer zachtjes.
5. Wacht tot de waarde op het display stabiel is.
6. Houd de ºC/ºF / CAL toets 5 seconden ingedrukt tot de waarde
van de bufferoplossing in het scherm verschijnt. De meter zal de
bufferoplossing automatisch herkennen en zichzelf kalibreren.
Wanneer de meter weer overspringt naar de normale modus is
het kalibreren klaar.
7. Reinig de elektrode zorgvuldig met gedistilleerd water en droog
deze af.
8. Herhaal het proces met pH 4,01 bufferoplossing.
9. Het is belangrijk de bovenstaande volgorde aan te houden,
kalibreer eerst pH 7.00 en daarna pH 4.01.
10. Reinig na dit proces de meter zorgvuldig.
11. Als alle stappen doorlopen zijn is het kalibreren klaar en de meter
weer klaar voor gebruik.
Bekijk de How-to videos op de Aqua Master Tools website.

4NL
EC meter kalibreren
1. Druk op de Aan/uit toets zodat de meter ingeschakeld is.
2. Druk op de MODE toets om te schakelen naar EC op het display.
3. Steek de meter rechtop in kalibratievloeistof (μS/cm 1413)
EC 1.4 (zorg dat deze 25 ºC is) en roer zachtjes.
4. Wacht tot de getoonde waarde op het display stabiel is.
5. Houd de C/F toets 5 seconden lang ingedrukt en laat deze daarna
los. De waarde EC 1.4 zal nu gaan knipperen op het display.
Wanneer de meter weer overspringt naar de normale modus is het
kalibreren klaar.
6. Spoel de meter af met schoon water.
7. De meter is nu weer klaar voor gebruik.
• Als de elektrode is vervangen.
• Als de meter langer dan een maand geleden voor het laatst
is gekalibreerd.
• Als de meter heel vaak gebruikt wordt.
• Als er hoge precisie nodig is.
Wanneer kalibreren?
Elektrode vervangen
1. Draai het schroefdraad van de afdichtingsring van het onderste deel
van de meter goed los.
2. Verwijder de kapotte/oude elektrode door er zachtjes aan
te trekken.
3. Plaats de nieuwe elektrode zorgvuldig met de uitsparing op de juiste
plaats zodat de connectoren goed aansluiten en de meter of de
elektrode niet beschadigen.
4. Controleer ook of het afdichtingsrubber goed aansluit.
5. Draai het schroefdraad van de afdichtingsring goed aan.
6. Kalibreer de meter zoals beschreven staat in deze handleiding.
7. De meter is nu weer klaar voor gebruik.
Bekijk de How-to videos op de Aqua Master Tools website.
Bekijk de How-to videos op de Aqua Master Tools website.

5NL
Specificaties
Meetbereik pH: 0,1 ~ 14,0 pH EC: 0,0 ~ 19,9 μS/cm
Temp: 0°C ~ 50°C (32°F ~ 122°F)
Resolutie pH: 0.1 pH
EC: 0.1 μS/cm
Accuraatheid
pH: ± 0.1 pH
EC: ± 2% F.S
Temp: ±0.5°C
Temp. compensatie: 0°C to 50°C (32°F to 122°F)
Kalibratie pH: 4.0 - 7.0 pH EC: 1.4 EC (gekalibreerd volgens fabrieksnorm
(1413 μS/cm)
Automatische
temp. compensatie (0 °C ~ 50 °C (32 °F to 122 °F))
Batterij 3 x 1,5 Volt knoopcelbatterijen (meegeleverd)
Batterij indicatie Ja
Auto. uitschakelen Na 8 minuten
Waterproef IP67
Afmetingen 220 x 40 x 40 mm
Gewicht 102 grams

6NL
Waarschuwing of problemen
• Als uw meter niet naar behoren werk, bekijk dan de troubleshooting
videos op de productpagina van onze website aquamastertools.com
• Zorg ervoor dat er tijdens het kalibreren geen luchtbelletjes aanwezig
zijn in de vloeistof. Dit kan de metingen beïnvloeden.
• Als de EC waarde niet daalt naar 0, steek dan de elektrode in
ethylalcohol en schud zachtjes gedurende 5 tot 10 seconden.
• Zorg ervoor dat de kalibratievloeistof 25 ºC is tijdens het kalibreren
van de meter. Indien dit niet het geval is kan dit het resultaat van de
kalibratie beïnvloeden.
• Bewaar de elektrode nooit in gedistilleerd water.
• De elektrode NIET onderdompelen in olie, eiwitten of
gesuspendeerde vaste stoffen die een laag op de glazen bol
achterlaten.
• De elektrode NIET weken in OO (Omgekeerde Osmose), gedistilleerd
of gedeïoniseerd water. Zuiver water wijzigt de chemie in de
referentievloeistof, waardoor deze niet meer werkt.
• Een koude elektrode NIET in hete vloeistof (of vice versa) plaatsen.
Door plotselinge temperatuursveranderingen kan het glas breken
en kan de pen permanent beschadigd raken. Gebroken glas valt niet
onder de garantie.
• De glaselektrode nergens tegenaan stoten. Anders kunnen de glazen
bol aan de buitenkant of het interne glazen buisje breken. Gebroken
glas valt niet onder de garantie.
• Plaats de meter bij voorkeur niet in de buurt van voorschakel- of
andere elektrische apparatuur. Spanningsvelden kunnen de
meetresultaten beïnvloeden.
• Als tijdens het kalibreren de pH/EC waarde langzaam blijft stijgen of
dalen en niet stabiel wordt, vervangt u de batterijen en kalibreert u
opnieuw. Slechte batterijen of een laag spanningsniveau kunnen de
meetresultaten beïnvloeden.
Batterijen vervangen
Als de batterij-indicator rechtsboven in het scherm aan gaat, of als
het scherm vaag wordt, moeten de batterijen worden vervangen.
Draai hiervoor de bovenkant los en vervang de 3 x 1,5 Volt AG-13
knoopcelbatterijen.

7NL
Garantie
Deze meter heeft garantie voor alle materiële defecten en
productiefouten gedurende een periode van één jaar vanaf de datum
van aankoop. De elektrode heeft garantie voor alle materiële defecten
en productiefouten gedurende een periode van zes maanden vanaf de
datum van aankoop. Als tijdens deze periode de reparatie of vervanging
van onderdelen vereist is en de schade niet te wijten is aan een foutieve
bediening door de gebruiker, stuur dan de onderdelen naar de dealer of
naar ons en de reparatie zal kosteloos plaatsvinden. Zie de waarschuwing
voor uitsluitingen.

8EN
English
1. Cap
2. On/off button
3. Celsius/Fahrenheit
& Calibration button
4. Mode button
5. Display
6. Electrode
7. Screw cap
8. Protective cover
1
2
5
3
6
7
8
4

9EN
Operation and use
Soak the meter for 12 hours in tap water before first use.
1. Remove the protective cover.
2. Gently clean the electrode with distilled water and dry it off.
3. Press the On/off button to start the meter.
4. Insert the meter upright into the solution up to the edge and stir
gently. Wait a few seconds for the correct value to appear on the
display.
5. Press the C/F button to switch between Celsius and Fahrenheit.
6. Press the MODE button to switch between pH and EC.
7. Rinse the electrode with water after use and press the On/off button
to turn off the meter.
Our electrodes are designed for dry storage. Therefore, storage in liquid is not
required for the electrode.
Calibrating the pH meter
1. Press the On/off button to start the meter.
2. Press the MODE button to switch to pH on the display.
3. Gently clean the electrode with distilled water and dry it off.
4. Insert the meter in an upright position in pH buffer solution pH 7.01
(make sure this is 25 ºC or 77 ºF) and stir gently.
5. Wait until the value on the display is stable.
6. Press and hold the ºC/ºF / CAL button for 5 seconds until the value
of the buffer solution is displayed. The meter will automatically
recognise the buffer solution and calibrate itself. As soon as the
meter switches back to the standard mode, calibration is complete.
7. Gently clean the electrode with distilled water and dry it off.
8. Repeat the process with pH 4.01 buffer solution.
9. It is important to follow the above process order, always start
calibrating pH 7.00 and follow with pH 4.01.
10. Carefully clean the meter after this process.
11. Calibration is completed and the meter is ready for usage when all
steps have been completed.
Watch the How-to videos at Aqua Master Tools’ website.

10EN
Calibrating the EC meter
1. Press the On/off button to start the meter.
2. Press the MODE button to switch to EC on the display.
3. Insert the meter in an upright position in calibration solution (μS/cm
1413) EC 1.4 (make sure this is 25 ºC or 77 ºF) and stir gently.
4. Wait until the value on the display is stable.
5. Press and hold the C/F button for 5 seconds. Then release the button.
The value EC 1.4 will now blink on the display. As soon as the meter
switches back to the standard mode, calibration is complete.
6. Rinse the meter with clean water.
7. The meter is now ready for use.
• If the electrode has been replaced.
• If the meter was last calibrated over a month ago.
• If the meter is used on a regular basis.
• If high precision is needed.
When is calibration required?
Replacing the electrode
1. Properly unscrew the sealing ring in the lower part of the meter.
2. Remove the defected/old electrode by gently pulling it.
3. Carefully place the new electrode with the recess in the correct
position so that the connectors properly connect and do not damage
the meter or electrode.
4. Check that the rubber seal is properly placed.
5. Tightly tighten the sealing ring.
6. Calibrate the meter as described in this manual.
7. The meter is now ready for use.
Watch the How-to videos at Aqua Master Tools’ website.
Watch the How-to videos at Aqua Master Tools’ website.

11EN
Specifications
Range pH: 0.1 ~ 14.0 pH EC: 0.0 ~ 19.9 μS/cm
Temperature: 0°C ~ 50°C (32°F ~ 122°F)
Resolution pH: 0.1 pH
EC: 0.1 μS/cm
Accuracy
pH: ± 0.1 pH
EC: ± 2% F.S
Temp: ±0.5°C
Temp. compensation: 0°C - 50°C (32°F - 122°F)
Calibration pH: 4.0 - 7.0 pH EC: 1.4 EC (factory standard calibrated
1413 μS/cm)
Automatic temp.
compensation 0 °C ~ 50 °C (32 °F to 122 °F)
Battery 3 × 1,5 Volt AG-13 button cell (included)
Battery indicator Yes
Auto. Power-off After 8 minutes
Waterproof IP67
Dimensions 220 x 40 x 40 mm
Weight 102 grams

12EN
Warning or issues
• If your meter is not working properly, watch the troubleshooting
videos on the product page of our website aquamastertools.com
• Always make sure that there are no air bubbles present in the
solution during calibration. This could affect the measurements.
• If the EC value does not decrease to 0, insert the electrode into ethyl
alcohol and shake gently for 5 to 10 seconds.
• Make sure the calibration solution is 25 ºC when calibrating the
meter. Failure to do so may affect the result of the calibration.
• Never store the electrode in distilled water.
• DO NOT immerse the electrode in oil, proteins or suspended solids
that leave a layer on the glass bulb.
• DO NOT soak in RO (Reverse Osmosis), distilled or de-ionised water.
Pure water alters the chemistry of the reference liquid so that it no
longer works.
• DO NOT place a cold electrode in hot liquid (or vice versa). Sudden
changes in temperature may break the glass and permanently
damage the pen. Broken glass is not covered by the warranty.
• Make sure not to bump the glass electrode into anything, because
this might break the glass bulb on the outside of the internal glass
tube. Broken glass is not covered by the warranty.
• Avoid placing the meter near ballasts or any other electrical
appliances. Force fields may affect the readings.
• If during calibration the pH/EC value slowly keeps rising or dropping
and does not stabilise, please replace the batteries and calibrate
the meter. Bad batteries or low power levels may influence the
measurement results.
Replacing the batteries
If the battery indicator at the top right of the display is activated, or if the
display dims, please replace the batteries. To do so, unscrew the top and
replace the 3 x 1.5 Volt AG-13 button cell batteries.

13EN
Warranty
This meter is warranted from all defects in material and manufacturing
for a period of one year from the date of purchase. The electrode is
warranted from all defects in material and manufacturing for a period
of six months from the date of purchase. If during this period any parts
need reparation or replacement and the damage is not due to incorrect
operation by the user, please send the parts to the dealer or to us and the
repair will be free of charge. Please refer to the exclusion warning.

14DE
Deutsch
1. Verschluss
2. Ein-/Aus-Schalter
3. Celsius/Fahrenheit-Taste
& Kalibrierungstaste
4. Mode Taste
5. Display
6. Elektrode
7. Drehverschluss
8. Schutzkappe
1
2
5
3
6
7
8
4

15DE
Bedienung und Betrieb
Weichen Sie das Messgerät vor dem ersten Gebrauch 12 Stunden lang in
Leitungswasser ein.
1. Entfernen Sie die Schutzkappe.
2. Reinigen Sie die Elektrode sorgfältig mit destilliertem Wasser und
trocknen Sie diese.
3. Drücken Sie zum Einschalten des Messgeräts auf den Ein-/Aus-
Schalter.
4. Halten Sie das Messgerät senkrecht und bis zum Rand in die Lösung
und lassen Sie es leicht kreisen. Warten Sie einige Sekunden, bis die
Werte korrekt auf dem Display angezeigt werden.
5. Mit der C/F-Taste wechseln Sie zwischen den Einheiten Celsius und
Fahrenheit.
6. Mit der MODE-Taste wechseln Sie zwischen pH und EC.
7. Spülen Sie die Elektrode nach Gebrauch mit Wasser ab und drücken Sie
zum Ausschalten des Messgeräts auf den Ein-/Aus-Schalter.
Unsere Elektroden sind für die Trockenlagerung ausgelegt. Daher ist für die
Elektrode keine Lagerung in Flüssigkeit erforderlich.
pH-Meter kalibrieren
1. Drücken Sie zum Einschalten des Meters auf den Ein-/Aus-Schalter.
2. Drücken Sie auf die MODE-Taste, um die Anzeige auf pH umzuschalten.
3. Reinigen Sie die Elektrode sorgfältig mit destilliertem Wasser und
trocknen Sie diese.
4. Halten Sie das Messgerät senkrecht in die pH-Pufferlösung pH 7,01
(diese muss 25 ºC or 77 ºF warm sein) und lassen Sie es leicht kreisen.
5. Warten Sie, bis der Wert auf dem Display stabil bleibt.
6. Halten Sie die ºC/ºF / CAL-Taste 5 Sekunden gedrückt, bis der Wert der
Pufferlösung auf dem Display angezeigt wird. Das Messgerät erkennt
die Pufferlösung automatisch und startet den Kalibriervorgang. Sobald
das Messgerät wieder in den normalen Modus umschaltet, ist der
Kalibriervorgang abgeschlossen.
7. Reinigen Sie die Elektrode sorgfältig mit destilliertem Wasser und
trocknen Sie diese.
8. Wiederholen Sie dieses Verfahren mit der Pufferlösung pH 4,01.
9. Es ist wichtig, die obige Prozessreihenfolge einzuhalten und immer mit der
Kalibrierung von pH 7,00 zu beginnen bevor Sie mit pH 4,01 fortfahren.
10. Reinigen Sie das Messgerät nach diesem Vorgang gründlich.
11. Die Kalibrierung ist abgeschlossen und das Messgerät ist einsatzbereit,
wenn alle Schritte abgeschlossen sind.
Sehen Sie sich die Anleitungsvideos auf der Website von Aqua Master Tools an.

16DE
EC-Meter kalibrieren
1. Drücken Sie zum Einschalten des Meters auf den Ein-/Aus-Schalter.
2. Drücken Sie auf die MODE-Taste, um die Anzeige auf EC
umzuschalten.
3. Halten Sie das Messgerät senkrecht in die Kalibrierflüssigkeit
(μS/cm 1413) EC 1,4 (diese muss 25 ºC or 77 ºF warm sein) und
lassen Sie es leicht kreisen.
4. Warten Sie, bis der auf dem Display angezeigte Wert stabil bleibt.
5. Halten Sie die C/F-Taste 5 Sekunden lang gedrückt und lassen Sie
diese dann los. Auf dem Display blinkt dann der Wert EC 1,4.
Sobald das Messgerät wieder in den normalen Modus umschaltet,
ist der Kalibriervorgang abgeschlossen.
6. Spülen Sie das Messgerät mit sauberem Wasser ab.
7. Das Multimeter ist nun wieder einsatzbereit.
• Wenn die Elektrode ausgetauscht wurde.
• Wenn die letzte Kalibrierung des Messgeräts mehr als einen Monat
zurückliegt.
• Wenn das Messgerät sehr oft gebraucht wird.
• Wenn höchste Präzision erforderlich ist.
Wann kalibriert werden muss:
Elektrode ersetzen
1. Lösen Sie die Elektrode durch Drehen am Gewinde des
Dichtungsrings am unteren Teil des Messgeräts.
2. Ziehen Sie die defekte/alte Elektrode vorsichtig ab.
3. Setzen Sie die neue Elektrode sorgfältig und mit richtig
ausgerichtetem Spalt ein, sodass die Kontaktstellen gut anschließen
und weder der Meter noch die Elektrode beschädigt wird.
4. Überprüfen Sie auch, ob die Gummidichtung gut sitzt.
5. Drehen Sie das Gewinde am Dichtungsring wieder gut fest.
6. Kalibrieren Sie das Multimeter gemäß der Beschreibung in diesem
Handbuch.
7. Das Multimeter ist nun wieder einsatzbereit.
Sehen Sie sich die Anleitungsvideos auf der Website von Aqua Master Tools an.
Sehen Sie sich die Anleitungsvideos auf der Website von Aqua Master Tools an.

17DE
Technische Daten
Messbereich pH: 0.1 ~ 14.0 pH EC: 0.0 ~ 19.9 μS/cm
Temperatur: 0°C ~ 50°C (32°F ~ 122°F)
Auflösung pH: 0.1 pH
EC: 0.1 μS/cm
Messgenauigkeit
pH: ± 0.1 pH
EC: ± 2% F.S
Temp: ±0.5°C
Temperaturausgleich: 0°C - 50°C (32°F - 122°F)
Kalibrierung pH: 4.0 - 7.0 pH EC: 1.4 EC (kalibriert nach Werksstandard
1413 μS/cm)
Autom.
Temperaturausgleich 0 °C ~ 50 °C (32 °F to 122 °F)
Batterie 3 × 1,5 Volt AG-13 Knopfzelle (einschließlich)
Batterie anzeige Ja
Abschaltautomatik 8 minuten
Wasserfest IP67
Maße 220 x 40 x 40 mm
Gewicht 102 Gramm

18DE
Warnung oder Probleme
• Wenn Ihr Messgerät nicht richtig funktioniert, sehen Sie sich die
Videos zur Fehlerbehebung auf der Produktseite unserer Website
aquamastertools.com an.
• Achten Sie darauf, dass während des Kalibriervorgangs keine
Luftbläschen in der Flüssigkeit sind. Dies kann die Messungen
beeinflussen.
• Wenn der EC-Wert nicht auf Null sinkt, tauchen Sie die Elektrode
in Ethylalkohol und schütteln Sie diese 5 bis 10 Sekunden leicht hin
und her.
• Sorgen Sie dafür, dass die Temperatur der Kalibrierflüssigkeit
während des Kalibriervorgangs bei 25 ºC or 77 ºF liegt. Ist dies nicht
der Fall, kann dies das Resultat der Kalibrierung beeinflussen.
• Bewahren Sie die Elektrode nicht in destilliertem Wasser auf.
• Tauchen Sie die Elektrode NICHT in Öl oder Lösungen mit Eiweißen
oder Schwebstoffen, die einen Film auf der Glasmembran
hinterlassen.
• VERMEIDEN Sie es, die Elektrode in Umkehrosmosewasser,
destilliertem oder deionisiertem Wasser zu spülen. Reines Wasser
verändert die Chemie in der Bezugsflüssigkeit, die dadurch nicht
mehr funktioniert.
• Bringen Sie eine kalte Elektrode NICHT in Kontakt mit heißer Flüssigkeit
(oder umgekehrt). Durch abrupte Temperaturschwankungen kann
das Glas brechen und der Elektrodenstift unwiderruflich beschädigt
werden. Zerbrochenes Glas fällt nicht unter die Garantie.
• Stoßen Sie mit der Glaselektrode nirgends an. Sonst zerbricht unter
Umständen die äußere Glasmembran oder das innere Glasröhrchen.
Zerbrochenes Glas fällt nicht unter die Garantie.
• Installieren Sie das Messgerät vorzugsweise nicht in der Nähe von
Vorschaltgeräten oder anderen Elektrogeräten. Spannungsfelder
können die Messresultate beeinflussen.
• Wenn sich der pH/EC-Wert während des Kalibrierens nicht
stabilisiert, sondern langsam weiter steigt oder sinkt, ersetzen Sie
die Batterien und führen Sie den Kalibriervorgang erneut durch.
Minderwertige Batterien oder eine zu geringe Spannung können die
Messresultate beeinflussen.
Batterien ersetzen
Wenn die Batterieanzeige oben rechts im Bildschirm aufleuchtet oder
wenn das Display schwächer wird, müssen die Batterien ersetzt werden.
Drehen Sie dazu die Oberseite ab und ersetzen Sie die drei 1,5-Volt-
Knopfzellbatterien AG-13.

19DE
Garantie
Für dieses Multimeter gilt eine einjährige Garantie auf alle Material- und
Produktionsfehler ab Kaufdatum. Für dieses Elektrode gilt eine sechs
Monate Garantie auf alle Material- und Produktionsfehler ab Kaufdatum.
Wenn in diesem Zeitraum Komponenten repariert oder ersetzt
werden müssen und der Schaden nicht auf fehlerhafte Verwendung
des Bedieners zurückzuführen ist, schicken Sie die entsprechenden
Komponenten zu einem Vertragshändler oder zu uns ein. Die
Reparatur erfolgt dann kostenlos. Siehe den Warnhinweis bezüglich
ausgeschlossener Garantieleistungen.

www.aquamastertools.com
Aqua Master Tools
Ambachtsweg 55c
1271 AL Huizen
The Netherlands
