Arbpro LD1 User manual

ARBPRO LD1
Italiano Manuale di istruzioni

INFORMAZIONE IMPORTANTE
Si prega di leggere queste istruzioni con attenzione ed assicurarsi di aver capito
il contenuto prima di usare il prodotto.
Conservare le istruzioni per il futuro.
LEGENDA SIMBOLI:
ATTENZIONE! Questo attrez-
zo può essere pericoloso.
Uso improprio o scarsa cura possono causare
danni seri o fatali.
Leggere e comprendere le istruzioni riportate
nel manuale prima dell’utilizzo
GUANTI
CASCO
PROTEZIONI
VISIVE
PROTEZIONI
UDITIVE
CALZATURE
PROTETTIVE
ABBIGLIAMENTO
ADERENTE
Dispositivi di protezione
Indice
1 Descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
2 Componenti
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
3 Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
4 Campi di utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
5 Scelta della corda di abbattimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
6 Installazione
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
7 Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
8 Trasporto, Cura e Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
9 Simbologia ed identicazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

ITALIANO | 3
Verricello
Dispositivo dissipatore semplice per arboricoltura
Attenzione Pericolo!
Il campo di utilizzazione di questa attrezzatura è limitato all’arboricoltura. L’uso del pro-
dotto deve essere limitato al solo personale qualificato e nel pieno rispetto delle istruzio-
ni riportate nel presente manuale. Il manuale di uso e manutenzione ha il preciso scopo
di fornire indicazioni sul corretto utilizzo del prodotto e in nessun caso può sostituire
un’adeguata formazione sulle operazioni di abbattimento controllato.
Leggere con attenzione il manuale prima di usare il dispositivo.
In nessun caso questa attrezzatura può essere usata per il sollevamento di persone.
Indossare sempre dispositivi di protezione individuale idonei (riferimento figura 1):
♦abbigliamento adatto allo scopo, comodo e non di intralcio ed aderente al corpo.
Non indossare sciarpe o monili che possano impigliarsi
♦Calzare scarpe di protezione robuste con suola antiscivolo con puntale rinforzato
♦Portare occhiali di protezione
♦Indossare sempre il casco di protezione
♦Indossare guanti robusti
L’inosservanza delle avvertenze di sicurezza può comportare pericoli mortali.
L’utente è responsabile degli incidenti o dei pericoli riguardanti altre persone o la loro
proprietà. Affidare o prestare l’apparecchiatura solo a presone che conoscono e sanno
maneggiare questo modello, dando loro sempre anche le istruzioni d’uso.
Chi lavora con l’apparecchiatura deve essere riposato, in buona salute e in buone condi-
zioni psicofisiche.
Non modificare il prodotto. Questo può causare infortuni o danni gravi.
Non usare l’apparecchiatura prima di aver letto e compreso il presente manua-
le in tutte le sue parti. In caso di dubbio contattare il produttore o il distributore
autorizzato.

4| Arbpro LD1 - Manuale d’istruzione
1 Descrizione
ARBPRO LD1 è un’attrezzatura combinata che grazie al telaio polifunzionale permette
di alternare la funzione di trazione del verricello a quella di freno di discesa del dissipa-
tore tubolare semplice.
2 Componenti
1 Telaio principale – Acciaio 10 mm dimensioni cm 37*32*10
2 Winch- Marca Harken Tipo 40.1 Capacità massima di trazione kg 800
3 Stopper- Marca Spinlock Tipo XTS 0814/1
4 Piastra ancoraggio stopper
5 Guida
6 Ammortizzatore in gomma removibile
7 Piastra stabilizzatrice – Acciaio mm 210 x 32 mm spessore 10 mm
8 Anelli di ancoraggio
9 Gancio guida corda di calata
10 Dispositivo di bloccaggio corda (Self Tailer)
11 Dissipatore tubolare semplice – Acciaio cromato spessore 5 mm diametro 80 mm
12 Fascia ancoraggio in poliestere – Lunghezza mt 5 - 50kN
Fig 1 Fig 2
Fig 3

ITALIANO | 5
3 Caratteristiche tecniche
Peso del telaio:............................................................................................................................................................................................................................ kg 15
Peso del winch:......................................................................................................................................................................................................................... kg 6.3
Peso del dissipatore tubolare:.................................................................................................................................................................... kg 11
Carico di rottura con dissipatore tubolare istallato:................................................................................ kg 4900
Carico di lavoro massimo ammesso con winch installato:....................................................... kg 800
Carico di lavoro massimo ammesso con dissipatore tubolare:......................................... kg 1000
4 Campi di utilizzo
ARBPRO LD1 è progettato e costruito per l’uso esclusivo in arboricoltura nelle ope-
razioni di potatura ed abbattimento controllato per la trattenuta e discesa di branche e
rami.
Deve essere solidamente ancorato alla base del fusto di un albero dalle dimensioni ade-
guate al lavoro da eseguire. L’utilizzatore deve essere adeguatamente formato e certo che
l’albero scelto sia strutturalmente adeguato a resistere alle sollecitazioni generate durante
il lavoro.
5 Scelta della corda di abbattimento
ARBPRO LD1 deve essere usato esclusivamente con cordame tessile di alta qualità. In
nessun caso è consentito l’uso con cavi metallici.
Si raccomanda l’uso di corde di poliestere del tipo a doppia treccia del diametro rac-
comandato nel presente manuale. E’ sempre necessario verificare tutte le attrezzature
prima di ogni utilizzo. In particolare è necessario controllare lo stato di usura delle corde
ed essere assolutamente certi dell’adeguata resistenza in funzione del lavoro da eseguire.
In caso di dubbi sulla resistenza della corda, sostituirla con una nuova.
La scelta del diametro della corda di abbattimento dipende dal tipo di applicazione
installata.
I seguenti parametri devono essere rispettati:
♦ARBPRO LD1 con winch installato: diametro corda 12 o 14 mm (½ o 9/16”)
♦ARBPRO LD1 con dissipatore tubolare installato: diametro corda 12, 14 o 16 mm
(½, 9/16 o 5/8”)

6| Arbpro LD1 - Manuale d’istruzione
6 Installazione
L’istallazione può essere effettuata sia alla base dell’albero su cui si intende eseguire il
lavoro oppure su un altro albero. Assicurarsi che la struttura dell’albero scelto per l’istal-
lazione sia adeguata al tipo di lavoro da eseguire.
Sono possibili due tipi di istallazione:
♦“Leggera” questo tipo è raccomandato nel caso si debba preservare l’albero su cui
verrà eseguito il lavoro. Per eseguire questo tipo di istallazione è necessario montare
gli ammortizzatori in gomma (6) avvitandoli negli appositi alloggiamenti posizionati
sul posteriore del telaio.
Il carico di lavoro massimo consentito con questo tipo di istallazione è pari a kg 800 (sia con
winch istallato che con il dissipatore tubolare).
Montaggio delle fasce di anco-
raggio (valido per tutti i tipi di
istallazione):
Prima dell’istallazione ve-
rificare lo stato di efficienza delle fasce di
ancoraggio. Poi procedere all’istallazione
collegando gli appositi ganci alle asole di
ancoraggio poste sui fianchi del telaio (N.B.
La leva di azionamento deve essere rivolta
verso l’esterno). Per una corretta installa-
zione l’asse longitudinale delle fasce di an-
coraggio deve essere a 90° rispetto all’asse
verticale del telaio principale.Angoli diver-
si sono da considerarsi non corretti e poten-
zialmente pericolosi.
Stringere le fasce di ancoraggio mediante
le apposite leve di azionamento fino a rag-
giungere un’adeguata coppia di serraggio.
Fig 4

ITALIANO | 7
“Pesante” questo tipo consente un ottimale ancoraggio del dispositivo e viene usato nel caso
l’albero prescelto per l’istallazione debba essere abbattuto.
Per realizzare questa istallazione si devono
rimuovere gli ammortizzatori in gomma.
Si deve inoltre praticare un taglio longitu-
dinale sul tronco di dimensione sufficiente
(cm 22 x 4) ad accogliere la piastra stabi-
lizzatrice (7). Attenzione non eseguire
questa operazione nel caso il taglio possa
compromettere la resistenza meccanica
strutturale dell’albero.
Fissare il telaio con le fasce di ancoraggio.
Il carico di lavoro massimo consentito
con questo tipo di istallazione è pari a Kg
800 (con winch installato) ed a Kg 1000
(con dissipatore tubolare istallato).
7 Utilizzo
7.1 Controlli preliminari
Attenzione non usare ARBPRO LD1 prima di aver letto e compreso il presente ma-
nuale in tutte le sue parti. In caso di dubbi contattare il produttore o un distributore
autorizzato prima dell’uso.
Prima di ogni utilizzo è necessario effettuare i seguenti controlli e verifiche:
♦buono stato delle parti metalliche alla ricerca di eventuali danni o deformazioni,
micro-fratture, ruggine, crepe, fratture dei diversi componenti:
• telaio
• piastra stabilizzatrice
• anelli di ancoraggio
• guide
• dissipatore tubolare in tutte le sue
parti
• winch
♦buono stato delle cinghie di ancoraggio sia nella parte tessile che metallica
♦buono stato delle targhette identificative
♦tutti i componenti il sistema di abbattimento (corda, carrucola, attacchi tessili, mo-
schettoni, etc)
♦la solidità dell’albero scelto come supporto e la solidità del punto di ancoraggio della
carrucola di abbattimento
Fig 5

8| Arbpro LD1 - Manuale d’istruzione
♦gli angoli di ingresso della corda d’abbattimento
♦il rispetto delle vigenti normative in merito alla sicurezza sul lavoro
♦il piano di sicurezza e di emergenza
♦la competenza e il grado di preparazione dell’utilizzatore
Attenzione!
Non usare il prodotto se anche una sola delle verifiche di cui sopra non sia an-
data a buon fine, o se vi sia qualsiasi dubbio sull’efficienza o lo stato di uno dei
componenti il sistema abbattimento.
Per un uso corretto del dispositivo è fonda-
mentale che l’ingresso della corda di abbat-
timento rispetti le angolazioni riportate in
figura 6
L’ingresso della corda di abbattimento deve
essere verticale rispetto al dispositivo con
un massimo grado di inclinazione laterale
destro o sinistro non superiore a 15°. Nel-
la vista di profilo l’angolo di ingresso della
corda deve essere a 0°. Angoli di ingresso
diversi da quelli raccomandati dal presente
manuale sono da ritenersi errati e poten-
zialmente pericolosi.
Nel caso ARBPRO LD1 si tro-
vi in una posizione che non
consente l’ingresso della corda
negli angoli previsti è necessa-
rio creare un rinvio in modo da consentire il
montaggio corretto. (Fig. 7)
Fig 7
Fig 6

ITALIANO | 9
7.2 Utilizzo di ARBPRO LD1 con Winch installato
Il winch deve obbligatoriamente essere utilizzato in combinazione con lo stopper.

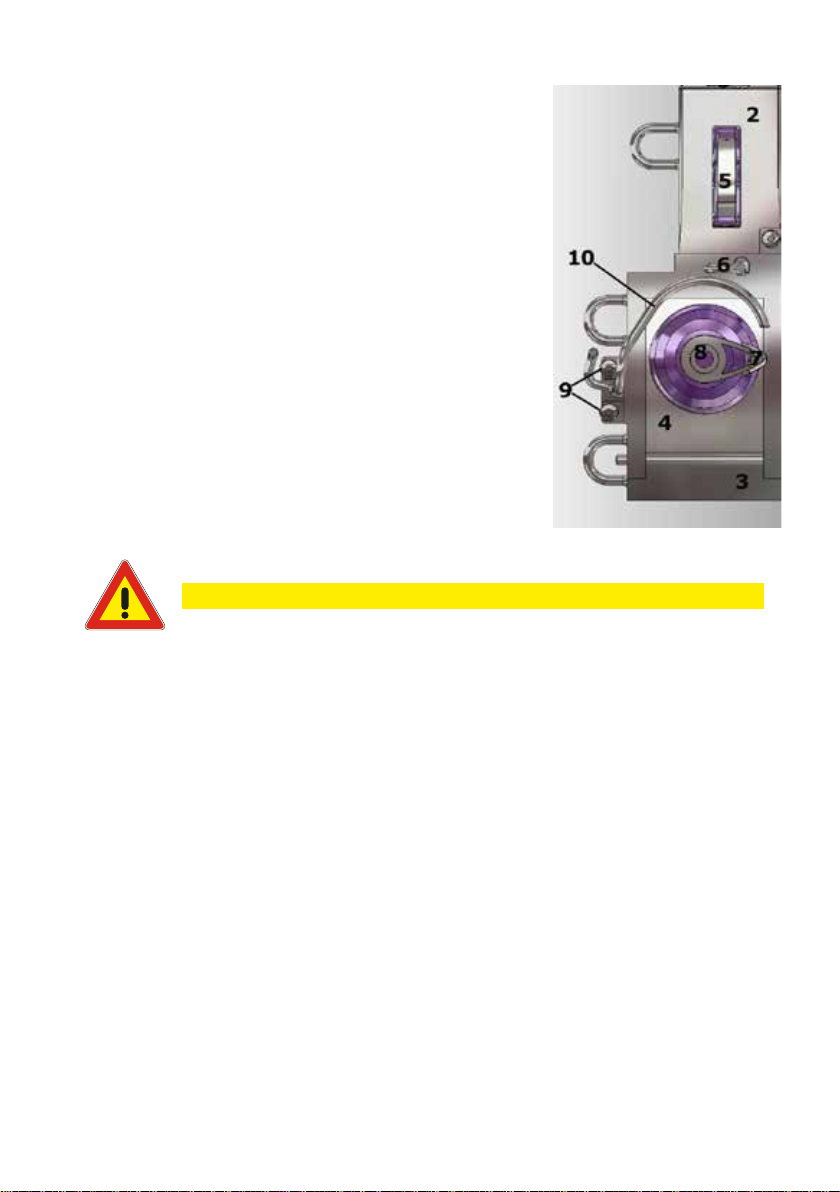

Preparazione (vedi foto 8):
♦aprire il pistoncino di serraggio (1) tirando il pomello verso l’esterno e ruotandolo
♦istallare la piastra con lo stopper (2) infilandola nella guida fino a fine corsa
♦chiudere il pistoncino ruotando il pomello ed assicurarsi che il perno sia corretta-
mente in sede
♦ancorare il telaio (3) alla base dell’albero (vedi capitolo 5)
♦inserire la piastra con il winch (4) nelle guide con la scritta “TOP” verso l’alto e fis-
sare la piastra con il perno e la coppiglia
♦aprire la leva dello stopper tirandola verso l’alto
♦infilare la corda e chiudere la maniglia dello stopper tirandola verso il basso
♦con la leva dello stopper (5) in posizione “chiuso” la corda può solo scorrere verso il
winch - posizionare la corda in ingresso dello stopper e del winch nelle apposite asole
guida (6) - avvolgere la corda intorno al winch in senso “orario” in modo da riempire
lo spazio bloccato nel “self tailer”
♦inserire la leva di azionamento del verricello nel foro frontale (8) ed il sistema è
pronto per la trazione
♦aprire i pistoncini di serraggio laterali ed inserire la guida corda (10)
♦chiudere i pistoncini ed assicurarsi che la guida sia correttamente posizionata
Trazione:
Girando la leva in senso orario si ottiene un rap-
porto di potenza pari a 40,1:1 Girando in senso
anti-orario si ottiene un rapporto di potenza pari
a 13,4:1
Attenzione! La leva del winch deve
essere manovrata da una sola persona.
L’operatore non deve posizionarsi in
modo tale da MAI trovarsi in direzio-
ne di caduta nel caso un componente il sistema di
abbattimento possa cedere.
Fig 8

10 | Arbpro LD1 - Manuale d’istruzione
Calata:
Una volta eseguito il taglio della branca o del ramo
prepararsi per l’operazione di calata.
Durante le operazioni di calata è obbligatorio non
perdere mai il contatto con la corda di abbattimento.
♦sbloccare la corda estraendola dal self tailer
♦tenendo fermamente la corda in posizione per-
pendicolare rispetto all’asse del winch svolgere
la corda dal tamburo togliendo il numero di giri
necessario per ottenere una calata corretta (da va-
lutarsi in base al peso del pezzo da calare. Vedi
indicazioni paragrafo 6.3)
♦una volta ottenuto il numero di giri di corda cor-
retto sul tamburo, posizionare la corda in uscita
nel gancio guida di calata (10).
♦solo dopo aver correttamente posizionato la corda
nel gancio guida sbloccare la leva dello stopper,
con la mano destra, portandola in alto.
Tenere saldamente la corda con la mano sinistra e mai perderne il contatto.
Prepararsi per la calata posizionandosi in zona di sicurezza. L’utilizzatore non deve mai
trovarsi in nel raggio della zona di caduta del ramo o della branca tagliata.L’operatore non
deve mai trovarsi nel raggio di azione della corda di abbattimento. La corda deve sempre
essere tenuta a distanza di sicurezza. Eventuali grovigli nella corda potrebbero imbriglia-
re l’operatore causando escoriazioni o trascinandolo pericolosamente verso la frizione.
- Calare il pezzo controllandone la discesa.
7.3 Utilizzo di ARBPRO LD1 con dissipatore tubolare installato
♦Rimuovere la piastra dello stopper aprendo il pistoncino
♦Rimuovere la guida corda aprendo i pistoncini
♦Posizionare il dissipatore tubolare all’interno delle guide con la scritta “TOP” rivolta
verso l’alto. Bloccarlo con l’apposito gancio e coppiglia.
♦Installare la corda di abbattimento come da figura. La corda deve obbligatoriamente
entrare dietro ai ganci guida (destro e sinistro). Questo per impedire accidentali ac-
cavallamenti della corda durante la calata.
♦E’ possibile variare la capacità di frenata in base al numero di spire della corda di ab-
battimento intorno al cilindro dissipatore (maggiore il numero delle spire maggiore
è la forza frenante). Tale forza di frenata dipende da diversi fattori:
Fig 9

ITALIANO | 11
• dal tipo di intreccio della corda utilizzata (tanto più uniforme e sottile è l’intreccio
tanto minore sarà l’attrito)
• dal diametro della corda utilizzata (maggiore diametro maggiore è la forza di
frenata)
• dallo stato di usura della corda (una corda nuova scorre maggiormente rispetto ad
una corda usata)
• dalle condizioni di manutenzione della corda (pulizia, umidità, stato di conserva-
zione)
E’ anche possibile aumentare o diminuire la forza frenante in base all’angolo di uscita
della corda dai ganci guida posti sul dissi-
patore tubolare.
Per tutte queste variabili non è possibile
fornire dati precisi sulla forza frenante. A
titolo di puro esempio i seguenti dati sono
stati misurati con una corda YALE Corda-
ge Double Esterlon da 12 mm nuova:
¾ di giro: Kg 80
2 giri e ¾: Kg 400
3 giri e ½: Kg 800 (esempio come da
Fig. 10)
Attenzione:
Durante la discesa è imperati-
vo che l’operatore si trovi lon-
tano dalla traiettoria di discesa del carico. L’operatore deve indossare tutti i
dispositivi di protezione individuale (elmetto protettivo con visiera di riparo, scarpe an-
tinfortunistiche, guanti di protezione).
La corda deve sempre essere tenuta con entrambe le mani. La corda deve essere ben ordi-
nata, conservata all’interno di apposita sacca e libera da nodi o grovigli. Mai trovarsi nel
raggio di azione della corda. Mai avvolgere la corda intorno alle mani o al corpo.
Attenzione!
Nelle operazioni di abbattimento controllato possono subentrare carichi di lavoro dinamici.
E’ imperativo ridurre al minimo la componente dinamica. Se troppe spire sono presenti sul
cilindro del dissipatore, oppure se l’operatore blocca improvvisamente un carico durante
una calata,gli choc derivanti possono generare forze esponenzialmente più grandi, che pos-
sono compromettere la solidità del sistema di abbattimento controllato (carrucola, attacco
tessile, corda d’abbattimento, punto di ancoraggio). A titolo di esempio un peso di 100 kg
in caduta libera per un metro genera una forza di impatto di circa 600 Kg. Mai bloccare i
carichi in maniera improvvisa. Il carico deve essere lasciato libero di scorrere in maniera
progressiva in modo da minimizzare le forze generate.
Fig 10

12 | Arbpro LD1 - Manuale d’istruzione
8 Trasporto, Cura e Manutenzione
8.1 Trasporto
Gli urti e gli choc possono causare danni anche non evidenti che possono rendere questa
attrezzatura più fragile. I danni possono essere gravi ed irreversibili. Per questi motivi è
necessario prendere tutte le precauzioni durante il trasporto in modo da evitare urti o
contatti con oggetti duri e spigoli vivi.
Evitare il contatto con agenti aggressivi quali acidi, alcali, oli, carburanti. Questi materiali
possono corrodere i componenti di ARBPRO LD1e causare danni gravi ed irreversibili.
8.2 Abrasione
Corde sporche di terra, sabbia, polveri, oli aumentano considerevolmente l’usura del
cilindro e dei ganci guida del dissipatore tubolare, nonché del tamburo del winch. Si
raccomanda di pulire con frequenza le corde d’abbattimento.
8.3 Pulizia
Per la pulizia non usare prodotti chimici abrasivi o aggressivi. Pulire con acqua tiepida
(<40 ° C) e detergenti neutri (tipo sapone di marsiglia).
Per le operazioni di pulizia e manutenzione periodica del winch fare riferimento alla
nota ufficiale ed alle indicazioni del costruttore Harken.
8.4 Stoccaggio e conservazione
Conservare questa attrezzatura in luogo asciutto e ventilato. Al riparo dalla luce diretta
del sole, dall’umidità, dalla salsedine e da agenti corrosivi quali acidi, oli, carburanti etc.
Tenere lontano dalle fonti di calore e non stoccare a temperature superiori a 40° C.
8.5 Riparazioni
Per eventuali interventi di riparazione rivolgersi esclusivamente al produttore o a un
distributore/centro assistenza autorizzato dal produttore.

ITALIANO | 13
9 Simbologia ed identicazione
Su ARBPRO LD1 è presente una targhetta identificativa che fornisce informazioni
essenziali sul prodotto:
♦Nome del prodotto e modello
♦Numero di serie
♦Anno di fabbricazione
♦Marcatura CE
La presenza della targhetta di identificazione di cui sopra è obbligatoria. Nel caso essa
per qualsiasi ragione non sia più leggibile è possibile richiederne una copia al produttore
o ad un distributore autorizzato. Per svolgere questa procedura è sufficiente fornire il nu-
mero di serie, il nome dell’acquirente e la data di acquisto. Il numero di serie è stampato
anche sul telaio del dissipatore tubolare e sulla piastra del winch.
DICHIARAZIONE DI CONFORMITA’
Il produttore:
Arbpro s.r.l. Unipersonale
Via Calamandrei 30
20831 Seregno (MB)
P. IVA 07032670965
Dichiara sotto la propria responsabilità che
il seguente prodotto nuovo di fabbrica:
Prodotto tipo: ARBPRO LD1
Numero di serie: VEDI ETICHETTA PRODOTTO
Anno di fabbricazione: VEDI ETICHETTA PRODOTTO
Carico di lavoro massimo con
dissipatore tubolare istallato: KG 1000
Carico di lavoro massimo con
winch istallato: KG 800
è conforme ai dettami della normativa 2006/42/CE (direttiva macchine)
Seregno, 01 gennaio 2011
Documentazione tecnica conservata presso:
Arbpro s.r.l. Unipersonale
Firma del legale rappresentante
Alessandro Mazza

ARBPRO LD1
ENGLISH Instruction Manual

IMPORTANT INFORMATION
Please read these instructions carefully and make sure you understand them
before using this unit.
Retain these instructions for future reference.
IDENTIFICATION OF SYMBOLS:
WARNING! This device can be dangerous.
Careless or improper us can cause serious or
even fatal injury.
Read and understand the instruction manual
before using the device.
GLOVES
SAFETY
HELMET
EYE
PROTECTION
EAR
PROTECTION
SAFETY
SHOES
SNUG
FITTING
CLOTHING Protective Gear
Fig 1
Table of contents
1 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Components. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3 Technical features . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4 Working area . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5 Rigging rope. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
6 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
7 Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
8 Transport, maintenance and care . . . . . . . . . . . . . . . . . . .12
9 Simbols and identication . . . . . . . . . . . . . . . . . . . . . .13

ENGLISH | 3
Winch/Arborist Lowering Device
Attention danger!
Use of this device is only permitted in tree care. Professional trained persons can only
use this product and in total respect of the instructions written in this manual. The in-
struction manual can only give indications on the correct use of the device and can not
replace professional training in tree care rigging operations.
Read and understand instructions manual before using the device.
In no circumstances this device can be used to lift persons.
In no circumstances this device can be used to lift persons.
Always wear suitable PPE (refer to picture n. 1):
♦wear clothes suitables to the job, comfortable and close-fitting. Do not wear neckla-
ces or scarfs that can be caught up.
♦wear strong boots with rubber sole and protection cap.
♦wear eye protection
♦always wear protection helmet
♦wear strong gloves
Not following all safety informations of this manual can lead to serious dangers or death.
The user is responsible of all accidents or dangers concerning persons or property.
Always entrust or give only to persons trained on use of this device. Always give together
with instruction manual.
User must be rested, good health and in good psychophysical conditions.
Never modify the product. This could lead to injuries or serious damages.
Do not use this device before reading and understand this manual in all his
parts. In case of doubts contact the manufacturer or dealer.

4| Arbpro LD1 - Instruction Manual
1 Description
ARPRO LD1 is a combined tool, thanks to the multi function main frame can hold a
powerful winch or a simple descending brake
2 Components
1 Main Frame – Steel 10 mm dimensions cm 37*32*10
2 Winch- Manufacturer Harken Type 40.1 Maximum pulling force kg 800
3 Stopper- Manufacturer Spinlock Type XTS 0814/1
4 Stopper anchor plate
5 Guide
6 Detachable rubber pad
7 Stabilisation plate – Steel mm 210 x 32 x 10 mm
8 Anchor point rings
9 Guide for lowering line
10 Self Tailer
11 Descending brake – 5 mm chrome steel diameter 80 mm
12 Polyester anchor sling – 4 mt lenght - 50kN
Fig 2 Fig 3

ENGLISH | 5
3 Technical features
Weight (main frame):................................................................................................................................................................................................ kg 15
Weight (winch):...................................................................................................................................................................................................................... kg 6.3
Weight (descennding brake):.................................................................................................................................................................... kg 11
Breaking strenght with brake installed:............................................................................................................................. kg 4900
Safe working load limit with winch installed:..................................................................................................... kg 800
Safe working load with descending brake installed:.............................................................................. kg 1000
4 Working area
ARBPRO LD1 is designed and manufactured only for tree care operations, to lower
branches and limbs during pruning and rigging operations.
It must be attached at the base of a tree with correct dimensions and enough strength
to complete the job. User must be trained and must be sure that the tree has enough
strenght to support forces generated by rigging operations
5 Rigging rope
ARBPRO LD1 must be used only in combination with high quality textile ropes. In no
circumstances can be used with metal wire ropes.
Use of double braided polyester ropes is recommended in the dimensions written in this
manual.
Always check rigging gear before using it. User must check rope conditions and be sure
of rope strength. In case of any doubt on rope conditions, replace it with a new one.
Rope size depends on the installed application. Following rules must be respected:
♦ARBPRO LD1 with winch installed: rope diameter must be 12 or 14 mm (½ or
9/16”)
♦ARBPRO LD1 with descending brakeinstalled: rope diameter must be 12, 14 or 16
mm (½, 9/16 or 5/8”)

6| Arbpro LD1 - Instruction Manual
6 Installation
ARBPRO LD1 can be installed on the same tree where the job will be done or on a
different tree. User must be sure that the tree is strong enough.
Two different types of installation are possible:
♦“Light” this installation is recommended if the tree must be preserved. For this in-
stallation rubber pads (6) must be mounted in the slots on back of the main frame.
Safe working load with this type of installation is kg 800 (with both winch or decending
brake installed).
Straps assembly (in all kind of
installation):
Check straps before installa-
tion.
Install straps by inserting the hooks into the
rings placed on side of main frame (Atten-
tion! Ratched bar should be mounted facing
outside). Straps must be at 90°. Any other
angle in not correct and potentially dange-
rous.
Tighten straps by pulling on ratched bar to
reach a good anchorage.
Fig 4
