Areti Structure User manual

Gebrauchsanleitung
Instruction manual
Stehleuchte, Structure
free-standing luminaire, Structure
1) Allgemeines
2) Sicherheit 2) Safety
Informationen zur Gebrauchsanleitung
Haftung und Gewährleistung Liability and warranty
Diese Gebrauchsanleitung soll Ihnen den sicheren und sachgerechten
Umgang mit dieser Leuchte ermöglichen. Lesen Sie diese Gebrauchs-
anleitung vor der ersten Benutzung des Geräts
sorgfältig durch. Bewahren Sie die Anleitung gut auf.
Die Nichtbeachtung dieser Anleitung kann zu schwerenVerletzungen
oder Schäden an Leuchte und/oder Gebäude führen.
Alle Angaben und Hinweise erfolgen unter Berücksichtigung
unserer Erkenntnisse nach bestem Wissen. Irrtümer und
technische Änderungen behalten wir uns vor. Für Schäden, die auf
Grund der Nichtbeachtung dieser Gebrauchsanleitung entstehen,
übernehmen wir keine Haftung.
All statements are based on the best of our knowledge. Subject to errors and
technical alterations.
We do not take any liability for damages or injuries arising from
failure to follow instructions relating to the product‘s use.
With this instruction manual you should be able to use this
luminaire safely and properly. Please read all instructions carefully before using
the luminaire for the rst time. Keep the instruction manual in a safe place.
Non-compliance with these instructions can lead to serious injuries, damage to
the luminaire, and/or damage to the structure.
Instruction manual information
1) General
Montage und elektrischer Anschluss Mounting and electrical connection
3) Installation 3) Installation
Gefahren durch elektrischen Strom
Gefahren für Personen
Besonder Gefahren für Kinder
Im Falle eines Defekts
Auspacken Unpacking
In case of defective device
Hazard caused by electric current
Hazard to persons
Hazard, especially to children
- Fassen Sie den Netzstecker niemals mit nassen Händen an.
- Ziehen Sie immer direkt am Stecker, nie am Kabel.
- Achten Sie darauf, dass das Kabel weder geknickt, einge-
klemmt wird oder mit der Hitzequelle in Berührung kommt.
- Halten Sie die Leuchte von Feuchtigkeit und Nässe fern.
- Decken Sie die Leuchte niemals ab. Durch Stauwärme kann
Brandgefahr entstehen.
- Lassen Sie die Leuchte nicht unbeaufsichtigt eingeschaltet.
-Verpackungsmaterialien dürfen nicht zum Spielen verwendet
werden. Es besteht Erstickungsgefahr!
Vor der Installation: Leuchte nicht anschließen!
Während des Gebrauchs:
Folgen Sie den Anweisungen entsprechend 6) Störungen!
Packen Sie alle Leuchten- und Zubehörteile aus dem Karton und
prüfen Sie den Inhalt auf Vollständigkeit .
Beim Entsorgen desVerpackungsmaterials sind die gültigenVorschrif-
ten zu Beachten.
Sollten Teile des Inhalts schadhaft sein, wenden Sie sich umgehend an
den Hersteller. Leuchte nicht mit dem Netz verbinden!
Remove all parts from the box and check that all contents are
complete.
Dispose packaging material according to the applicable regulations.
If parts of the content are damaged, do not connect luminaire to the mains!
All claims must be made with the manufacturer immediately.
- Don´t touch the mains connection plug with wet hands.
- While removing the mains connection plug, don´t pull on the
cable, pull on the plug.
- Take care, that the connection cable will not be bent or
clamped and avoid contact with any heat source.
- Keep the luminaire away from any effect of moisture.
- Don´t cover the luminaire at any time. Heat accumulation may
cause re hazard.
- Do not leave the operating luminaire unattended.
- To avoid danger of suffocation, keep package material away
from babies and children!
Before installation: do not connect to the mains!
During use:
follow the instructions according to 6) Malfunction!
4) Reinigung und Pege 4) Maintenance
Ziehen Sie den Netzstecker, bevor Sie die Leuchte reinigen! (Abb.A)
Verwenden Sie einen leicht feuchten Lappen.Verwenden Sie keine
scharfen Reinigungsmittel.
Achten Sie darauf, dass keine Flüssigkeit ins Innere der Leuchte dringt.
To avoid accidents, remove mains plug before cleaning the luminaire! (g.A)
Use a lightly damp cloth.
Don´t use aggressive cleaning uids.
Make sure, that liquids will not ingress the luminaire at any time.
Abb./g.1 Abb./g.2
- Leuchtmittel einsetzen. Siehe 5) Leuchtmittelwechsel!
-Verbinden Sie den Netzstecker mit einer Steckdose. (Abb.1)
- Drücken Sie den Schalter („An“), erneut drücken („Aus“). (Abb.2)
Installation abgeschlossen.
- Insert lamp. See 5) Lamp replacement!
- Connect mains plug to power outlet. (g.1)
- Push Switch („on“), push again („off“). (g.2)
Installation complete.
Bestimmungsgemäßer Gebrauch Intended use
Die Leuchte ist gemäß EN 60598-1 und EN 60598-2-4
eine ortsveränderliche Leuchte für allgemeine Zwecke.
This luminaire is a portable general purpose luminaire according to
EN 60598-1 and EN 60598-2-4.

Art der Leuchte / type of luminaire: Stehleuchte / free-standing luminaire
Hersteller / manufacturer:
Typ / type: Structure
Schutzklasse / protection class:
Schutzart / ingress protection: IP 20
Bemessungsspannung / rated voltage: 230V/50Hz
Lampenleistung /lamp power: 60W max.
Lampen / lamps: Glühlampe / incandescent lamp A60 E27
LED Retrot A60 E27 5-10W 2700-3000K empfohlen / advised
Dimmbar / dimmable: Nein / no
Atelier Areti Ltd. 90 Shuttle Worth Road London
GB- SW11 3DE London
IP20
6) Störung
7) Ersatzteile
8) Datenblatt
6) Malfunction
7) Spare parts
8) Data sheet
Prüfen Sie, ob die Leuchte eingeschaltet ist.
Wechseln Sie das Leuchtmittel.
Besteht die Störung weiterhin, trennen Sie die Leuchte durch Ziehen
des Netzsteckers vomVersorgungsnetz und benachrichtigen Sie Ihren
autorisierten Elektroinstallateur.
Verwenden Sie ausschließlich Original-Ersatzteile des Herstellers.
BeiVerwendung anderer Teile erlischt die Garantie!
Make sure, that the luminaire is switched on.
Replace lamp.
If the malfunction still remains, disconnect the luminaire from the mains by
removing the mains plug and call your authorized electrician.
Use only original manufacturer´s spare parts.
Use of other replacement parts leads to lapse of the guarantee!
Abb./g. D
Abb./g. H
Abb./g. A
M
Abb./g. E
Abb./g. B
Abb./g. F
Abb./g. C
Abb./g. G

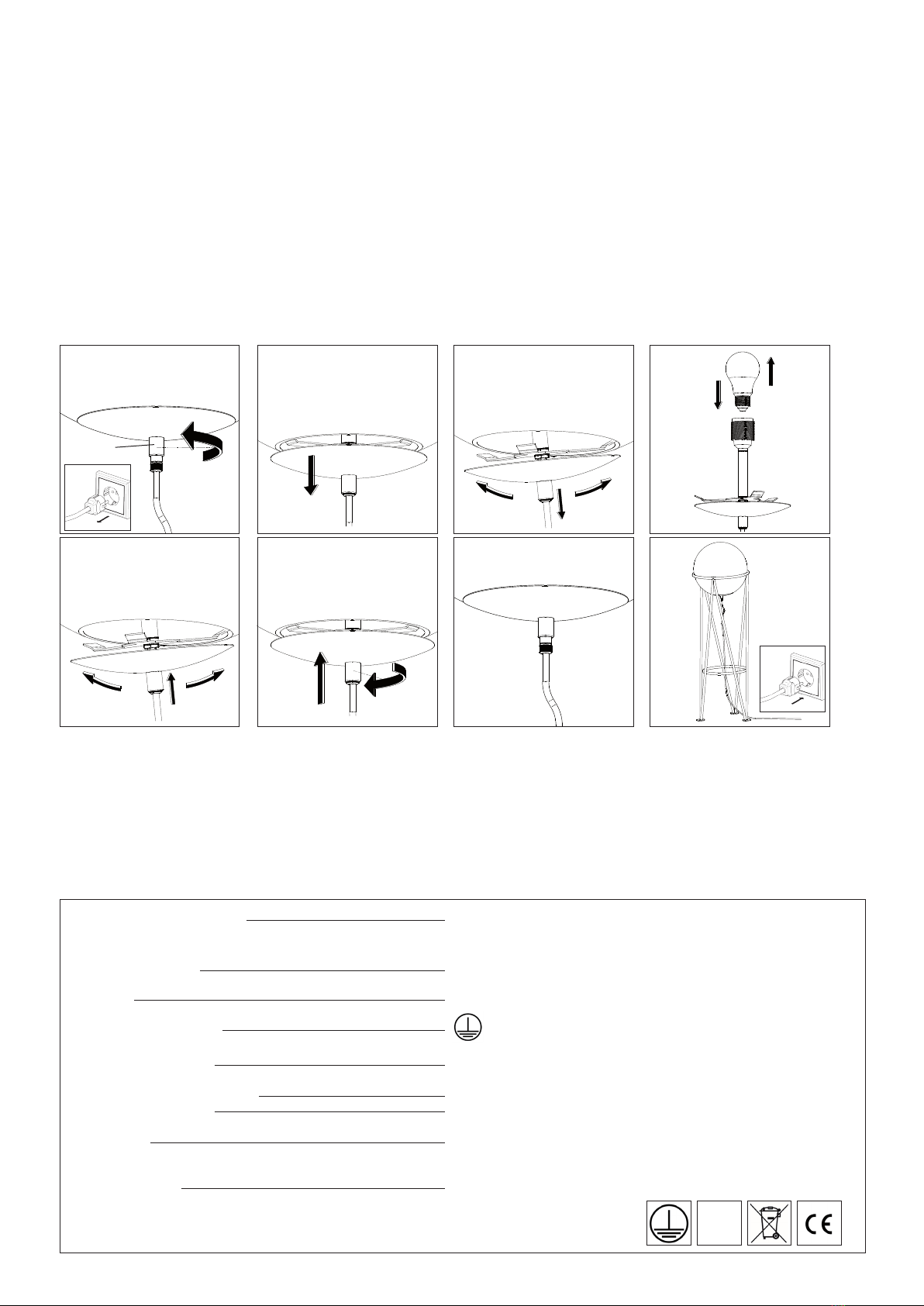

Abb. E+F+G:
Führen Sie die dreiarmige Halteplatte durch Kippen undVerschieben
durch die Öffnung der Glaskugel, zentrieren diese und drehen Sie die
Überwurfmutter (M) nach rechts, bis die Lampeneinheit fest
mit der Glaskugel verbunden ist.
g. E+F+G:
Insert the three-armed holder into the opening of the glass sphere by
slightly tilting and shifting the whole unit, center the holder and turn
union nut (M) clockwise until lamp-unit and glass sphere are tightly
connected.
5) Leuchtmittel wechseln 5) Lamp replacement
Abb. C:
Durch leichtesVerschieben und Kippen lässt sich die Lampeneinheit
leicht aus der Glaskugel herausnehmen.
Abb.A+B:
Ziehen Sie den Netzstecker.
Zum Öffnen der Lampeneinheit drehen Sie die Überwurfmutter (M)
soweit wie möglich nach links.
Abb. H:
Legen Sie die Glaskugel in den Haltering des Bodengestells.
Verbinden Sie die Leuchte mit der Netz-Steckdose.
Abb. D:
Defektes Leuchtmittel ersetzen.
g. C:
By slightly shifting and tilting the lamp-unit, it can be removed
from the glass sphere easily.
g. A+B:
Remove mains plug from power outlet.
To open the lamp-unit, turn union nut (M) anticlockwise
as far as possible.
g. H:
Place equipped glass sphere on the upper ring of the oor rack.
Connect mains plug to the power outlet.
g. D:
Replace defective lamp.
