Ariston Thermo 470 VERT Operating and maintenance manual

CHAUFFE-EAU ÉLECTRIQUES
ELEKTRISCHE WATERVERWARMER
ELEKTRISCHER WARMWASSERSPEICHER
ELECTRIC STORAGE WATER HEATERS
FR
NL
EN
DE
AR
Instructions techniques pour l’installation et la manutention
Installatie en gebruiksaanwijzingen
Technische Anleitung für Montage und Wartung
Instruction for installation and maintenance
سخّان ماء كهربائي بتخزين

2
Cher client,
Nous vous remercions d’avoir choisi cet appareil et vous souhaitons la bienvenue dans la famille sans
cesse grandissante des utilisateurs satisfaits de nos produits dans le monde entier.
Nous sommes certains que vous en obtiendrez une satisfaction maximum. Nous vous conseillons de lire
attentivement cette notice d’utilisation et de la conserver pour pouvoir vous y reporter facilement.
Ce livret est à conserver durant toute la durée de vie de l’appareil.
Geachte klant,
Wij danken u voor de keuze van dit apparaat en verwelkomen u in de constant groeiende kring van klanten
die tevreden zijn over onze producten.
We zijn er zeker van dat u zeer tevreden zult zijn over dit apparaat en er veel van baat zult ondervinden.
We raden u aan deze handleiding zorgvuldig door te nemen en hem altijd bij de hand te houden om hem
gemakkelijk te kunnen raadplegen.
Dit instructieboekje moet voor de hele levensduur van het apparaat worden bewaard.
Sehr verehrter Kunde,
Wir danken Ihnen für die Wahl dieses Gerätes und heißen Sie herzlich willkommen in der Familie der
zufriedenen Nutzer unserer Produkte, die sich weltweit eines ständigen Zuwachses rühmen können.
Wir sind sicher, dass Ihnen dieses Gerät viel Freude und Nutzen bringen wird. Wir empfehlen Ihnen, diese
Bedienungsanleitung aufmerksam zu lesen und stets griffbereit halten zu wollen, um sie jederzeit zu Rate
ziehen zu können.
Bewahren Sie diese Bedienungsanleitung bitte für die gesamte Lebensdauer des Gerätes auf.
Dear Customer,
Thank you for choosing this appliance! Welcome to the ever-growing family of satisfied customers using
our products throughout the world.
We are sure that you will benefit – and gain great satisfaction - from using this appliance. We would advise
that you read this manual carefully, and that you keep it in a safe and easily accessible place.
This booklet must be retained for the entire working life of the appliance to which it refers.
Le fabricant se réserve le droit d’apporter à ses produits les améliorations qu’il jugera nécessaire.
De fabrikant behoudt zich het recht voor om op zijn producten alle door hem nodig geachte verbeteringen
aan te brengen.
Der Hersteller behält sich das Recht vor, sämtliche Änderungen anzubringen, die er für erforderlich hält.
The manufacturer reserves the right to make all modifications deemed necessary for the improvement of
the product.
Manuel en Francais page 2.
Instructieboekje in Nederlands zie blz. 19.
Bedienungsanleitung Zeite 32.
Booklet in English see page 45.

FR
3
des personnes ayants des capacités physiques, sensorielles ou menta-

FR
4

FR
5

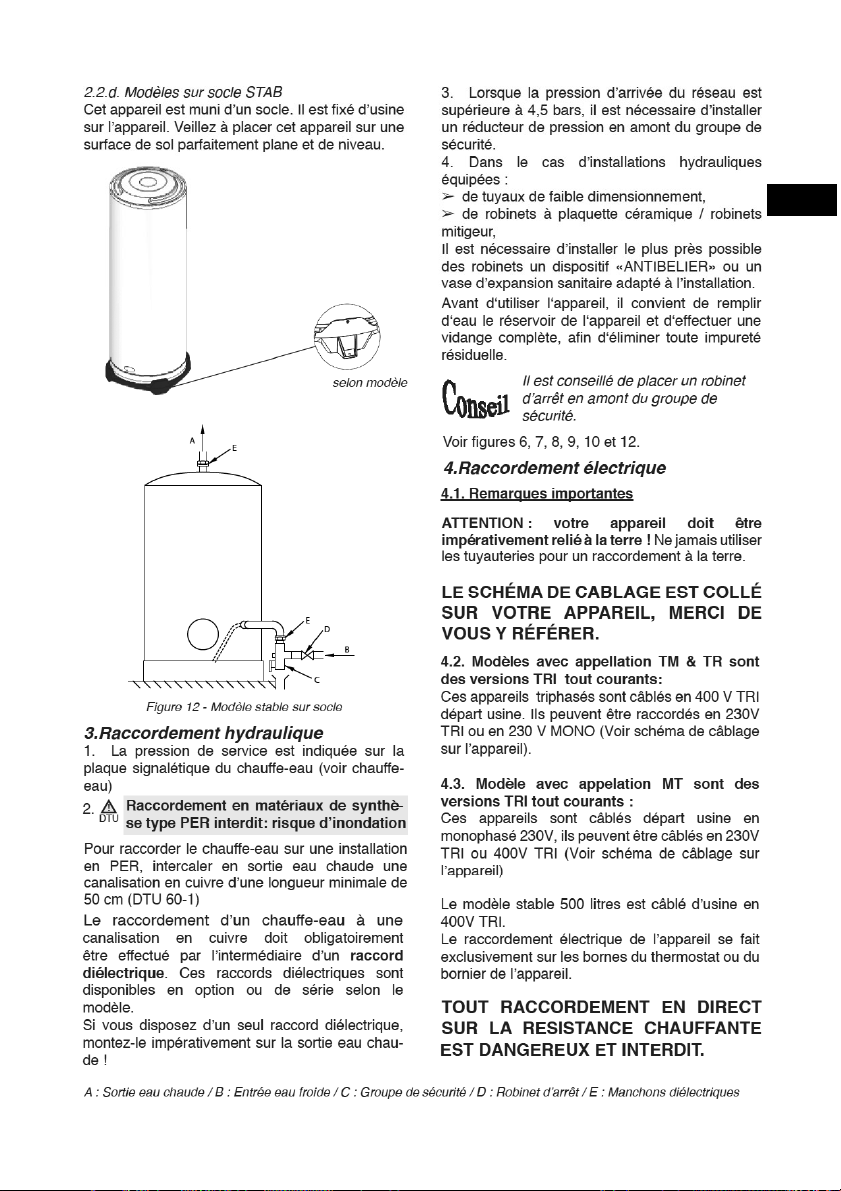

FR
6

FR
7

FR
8
hfrppdqgdwlrqvsrxuhpsfkhuodsuroliudwlrqghvojlrqhoohv
ôvxuodedvhghodqruphhxurshqqhïÊÏÌÌÎõ
Notice d’information
Les légionelles sont des bactéries de petite dimension, en forme de bâtonnet, qui se trouvent naturellement dans
toutes les eaux douces. La maladie du légionnaire est une infection pulmonaire grave, provoquée par l‘inhalation
de la bactérie
Legionella pneumophilia ou d‘autres espèces de Legionella . Les bactéries se trouvent fréquemment
dans les installations hydriques des maisons, des hôtels et dans l‘eau utilisée dans les conditionneurs d‘air ou dans
les systèmes de refroidissement de l‘air. C‘est la raison pour laquelle l‘intervention principale à accomplir contre la
maladie réside dans la prévention, qui se réalise en contrôlant la présence de l‘organisme dans les installations
hydriques.
La norme européenne CEN/TR 16355 fournit les recommandations quant à la meilleure méthode de prévention de
la prolifération des légionelles dans les installations d‘eau potable, tout en maintenant en vigueur les dispositions
existantes au niveau national.
Recommandations générales
“Conditions favorables à la prolifération des légionelles ”. Les conditions suivantes favorisent la prolifération les
légionelles :
• Une température de l‘eau comprise entre 25 °C et 50 °C. Pour réduire la prolifération des bactéries du genre
Legionella, la température de l‘eau doit rester dans des limites qui empêchent leur croissance ou déterminent
une croissance minimale, autant que possible. Dans le cas contraire, il est nécessaire d‘assainir l‘installation
d‘eau potable au moyen d‘un traitement thermique;
• L‘eau stagnante. Pour éviter la stagnation de l‘eau pendant de longues périodes, il faut utiliser l‘eau présente
dans toutes les parties de l‘installation d‘eau potable, ou la faire couler abondamment au moins une fois par
semaine;
• La présence dans l‘installation, y compris les chauffe-eaux, etc., de substances nutritives, biofilm et sédiment. Le
sédiment peut favoriser la prolifération des bactéries du genre Legionella et doit être régulièrement éliminé des
systèmes de stockage, des chauffe-eaux, des vases d‘expansion où l‘eau stagne (une fois l‘an, par exemple).
En ce qui concerne ce type de chauffe-eau à accumulation, si
1) l‘appareil est éteint pendant un certain temps [des mois] ou
2) la température de l'eau est maintenue constante entre 25 °C et 50 °C, les bactéries légionelles pourraient se
développer à l‘intérieur du réservoir. Dans ces cas, pour réduire la prolifération des légionelles, il est nécessaire
d‘avoir recours au « cycle d‘assainissement thermique ». Le chauffe-eau à accumulation de type électromécanique
est vendu avec un thermostat configuré sur une température supérieure à 60 °C, c‘est-à-dire qu‘il permet d‘effectuer
un « cycle d‘assainissement thermique » pour réduire la prolifération des légionelles dans le réservoir. Ce cycle est
indiqué pour être utilisé dans les installations de production d‘eau chaude sanitaire et répond aux recommandations
de prévention des légionelles, spécifiées dans le Tableau 2 de la norme CEN/TR 16355 ci-après.
Tableau 2 - Types de systèmes à eau chaude
Eau froide et eau chaude séparées
Absence de
stockage
Absence de
circulation
d'eau chaude
Réf. à
l’Annexe C
ÜÊ
ð
ð
ðð ð ððð
éliminer
c
éliminer
c
éliminer
c
éliminer
c
ðððð
≥ÎÓāh
≥Ìoe
≥ÎÓāh
≥Ìoe≥Ìoe≥Ìoe≥Ìoe
≥ÎÓāh
Désinfection
thermique
d
ÜË ÜÌ ÜÍ ÜÎ ÜÏ ÜÐ ÜÑ ÜÒ ÜÊÓ
Température
Stase
Sédiment
Avec
circulation
d'eau chaude
Absence de
circulation
d'eau
mélangée
Absence de
circulation
d'eau
mélangée
Absence de
circulation
d'eau
mélangée
Absence de
circulation
d'eau
mélangée
dans
chauffe-eau
de
a
stockage
dans
chauffe-eau
de
a
stockage
Désinfection
thermique
d
Désinfection
thermique
d
Désinfection
thermique
d
Désinfection
thermique
d
Avec
circulation
d'eau
mélangée
Avec
circulation
d'eau
mélangée
Avec
circulation
d'eau
mélangée
Avec
circulation
d'eau
mélangée
Stockage
Absence de stockage
en amont des vannes
mélangeuses
Stockage en
amont des vannes
mélangeuse
Absence de stockage
en amont des vannes
mélangeuses
Eau froide et eau chaude mélangées
a Température >55 °C toute la journée ou au moins 1 h par jour >60°C.
b Volume d'eau contenu dans les tuyauteries entre le système de circulation et le robinet le plus éloigné du système.
c Éliminer le sédiment du chauffe-eau de stockage, conformément aux conditions locales, mais au moins une fois par an.
d Désinfection thermique pendant 20 minutes à la température de 60°C, pendant 10 minutes à 65 °C ou pendant 5 minutes à
70 °C à tous les endroits de prélèvement, au moins une fois par semaine.
e La température de l'eau dans l'anneau de circulation ne doit pas être inférieure à 50 °C.
- Non requis

FR
9
Les caractéristiques énergétiques du tableau et les données complémentaires présentes dans la fiche du produit
(Annexe A faisant partie intégrante de ce livret) sont définies sur la base des Directives EU 812/2013 et 814/2013.
Les produits sans étiquette et sans la fiche relative d‘ensembles de chauffe-eaux et dispositifs solaires, prévues par
le règlement 812/2013, ne sont pas destinés à la réalisation de ces ensembles.
Les produits équipés de bouton de réglage ont le thermostat placé en condition de « prêt à l‘emploi », configurations
indiquées dans la fiche de produit (Annexe A), suivant laquelle la classe énergétique relative a été déclarée par le
fabricant.
Cet appareil est conforme aux normes internationales de sécurité électrique CEI 60335-1 ; CEI 60335-2-21. Le
marquage CE présent sur l‘appareil atteste sa conformité aux Directives Communautaires suivantes, dont il
répond aux exigences essentielles :
- Directive Basse Tension BT : EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.
- Compatibilité Électromagnétique CEM : EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
- Limitation des Substances Dangereuses ROHS : EN 50581.
* Valeur pour gamme HPC/PTEC (Ø560) ** Valeur selon le Cahier de charges LCIE 105-14D nc = non concerné
Cependant, le cycle de désinfection thermique n‘est pas en mesure de détruire toutes les bactéries de légionelles
présen- tes dans le réservoir de stockage. C‘est pourquoi, si la température configurée de l‘eau baisse en dessous
de 55 °C, les bactéries de légionelles pourraient se manifester à nouveau.
Attention: la température de l‘eau dans le réservoir peut provoquer instantanément de graves brûlures. Les
enfants, les personnes handicapées ou âgées sont les sujets les plus à risque de brûlures. Contrôler la
température de l‘eau avant de prendre son bain ou sa douche.

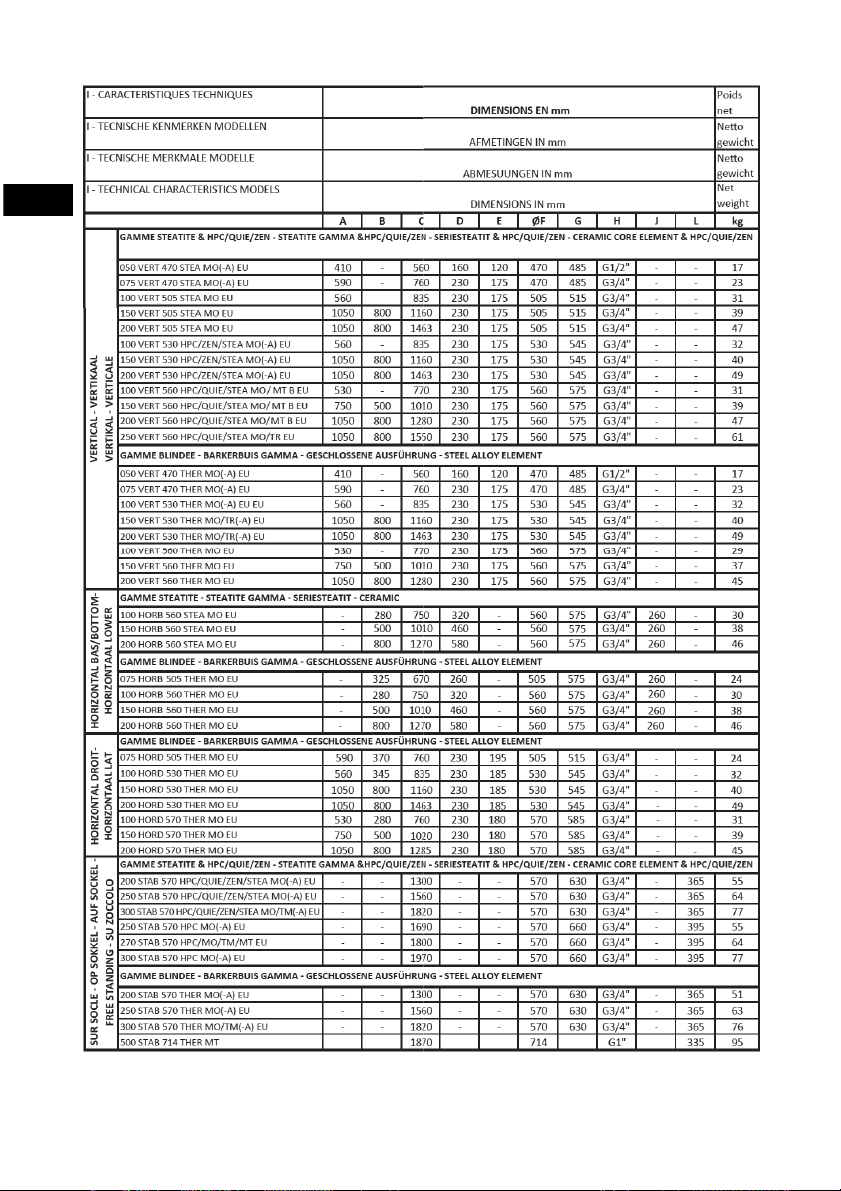

CARACTÉRISTIQUES TECHNIQUES
Pour les caractéristiques techniques, se référer aux données de la plaque (étiquette placée à proximité des tuyaux
d'entrée et de sortie de l'eau).
Modèle Capacité
[L] Gamme Qelec
[kWh]
Profil de
charge Alimentation V40
[L] 
wh
**Pertes
statiques Qpr
[kWh/24h à 65°C]
**Production
d’eau à 40°C
[L]
L wa
[dB]
THER 6,665 M 65 36,1% 0,79 nc
STEA / ACC 6,679 M 65 36,0% 0,72 nc
THER 6,688 M 90 36,0% 0,99 136
STEA / ACC 6,550 M 85 36,6% 0,96 129
THER 12,883 L 143 37,0% 1,31 176
STEA 12,883 L 148 37,0% 1,31 180
THER 6,689 M 222 36,0% 1,75 276
STEA 6,689 M 237 36,0% 1,75 277
THER 12,883 L 251 37,0% 2,15 359
STEA 12,883 L 336 37,0% 2,15 372
THER 12,502 L 143 37,9% 1,06 176
HPC/ZEN/STEA/ACC 12,442 L 148 38,0% 1,06 180
THER 6,601 M 237 36,4% 1,35 276
HPC/ZEN/STEA 6,578 M 222 36,5% 1,35 277
THER 12,612 L 351 37,6% 1,76 359
HPC/ZEN/STEA 12,506 L 336 37,9% 1,76 372
THER 12,840 L 145 37,1% 1,03 177
HPC/QUIE/STEA 12,792 L 140 37,2% 1,05/1,03* 176/172*
THER 6,681 M 220 36,0% 1,48 276
HPC/QUIE/STEA 6,669 M 230 36,1% 1,48/1,41* 271
THER 12,865 L 334 37,0% 1,73 370
HPC/QUIE/STEA 12,766 L 332 37,3% 1,73 372
250 STEA 12,821 L nocturne 317 37,1% - 455
Ø505 HORB
75 THER 6,683 M en continu 69 36,0% nc nc
STEA 6,353 M 121 37,5% 1,65 165
THER 6,246 M 108 38,0% 1,65 165
STEA 12,798 L 196 37,2% 2,25 231
THER 12,552 L 177 37,8% 2,25 231
STEA 13,126 L 231 37,0% 2,68 318
THER 13,126 L 197 37,0% 2,68 318
Ø505 HORD
75 THER 6,531 M en continu 96 36,7% nc nc
100 THER 6,687 M 158 36,0% 1,33 178
150 THER 12,882 L 222 37,0% 1,65 279
200 THER 12,882 L 301 37,0% 1,97 365
100 THER 6,687 M 160 36,0% 1,32 187
150 THER 12,882 L 263 37,0% 1,68 281
200 THER 12,882 L 303 37,0% 2,02 367
THER 12,883 L 330 37,1% 1,98 356
HPC/STEA 12,883 L 333 37,0% 1,98 349
THER 12,883 L 373 37,0% 2,36 469
STEA 12,883 L 370 37,0% 2,36 460
THER 12,883 L 473 37,0% 2,61 525
STEA 12,883 L 473 37,0% 2,61 515
250 HPC 12,879 L 423 37,0% 2,17 458
270 HPC 12,667 L 430 37,5% 2,3 505
300 HPC 12,808 L 524 37,2% 2,45 563
300 QUIE/ZEN 12,883 L 473 37,0% 2,61 525
en continu
Installation Sur socle
Ø570 STABLE
200
nocturne
15
250
300
nocturne
Installation Horizontal
15
Ø560 HORB
100
en continu150
200
Ø530 HORD
en continu
Ø570 HORD
Ø560 VERT
100 en continu
150
nocturne
200
150 nocturne
200 nocturne
Ø530 VERT
100 en continu
150
nocturne
200
Installation Verticale
Ø470 VERT
50 en continu
15
75 en continu
Ø505 VERT
100 en continu
1,97

FR
10
