SCALDACQUA A GAS AD ACCUMULO
4:2G776ͻ62G82L244G?G>2F;A@
AQUECEDOR GÁS COM ACUMULAÇÃO
24G?G>25AD6E5628G242>;6@F6282E
LEA3@Ã=AHĘA:õÃH2¢HA5K
82Eͻ7;D65EFAD286I2F6D:62F6D
;F ;EFDGL;A@;B6D>;@EF2>>2L;A@66>2?2@GF6@L;A@6
7D͹36 ;@EFDG4F;A@EBAGD>;@EF2>>2F;A@6F>6@FD6F;6@
BF ;@EFDGä6EB2D22;@EF2>2A62?2@GF6@A
6E ;@EFDG44;A@6EB2D26>GEAK>2?2@GF6@4;Û@
4L @HA5=;@EF2>24;2=Ă5Dĝ3®BDAA53AD@Ã=2
83 ;@EF2>>2F;A@2@5?2;@F6@2@46;@EFDG4F;A@E
120 - 150 - 200

2
ATTENZIONE!
Il dispositivo contro le sovrapressioni, ove fornito in dotazione
con il prodotto, non è un gruppo di sicurezza idraulico.
GRUPPO SICUREZZA IDRAULICO
Ai sensi della CIRCOLARE DEL MINISTERO DELLE ATTIVITA’ PRODUTTIVE DEL 26 MAR-
ZO 2003, N. 9571, l’installazione alla rete idrica degli scaldacqua ad accumulo di uso do-
mestico e similare deve avvenire tramite un gruppo sicurezza idraulica, i criteri per la cui
progettazione, costruzione e funzionamento sono definiti dalla NORMA EUROPEA UNI EN
1487 oppure dalle equivalenti norme in vigore.
Tale GRUPPO DI SICUREZZA IDRAULICO deve comprendere almeno:
• un rubinetto di intercettazione;
• una valvola di ritegno;
• un dispositivo di controllo della valvola di ritegno;
• una valvola di sicurezza;
• un dispositivo di interruzione di carico idraulico.
I suddetti accessori sono necessari ai fini dell’esercizio in sicurezza degli scaldacqua mede-
simi.
La pressione di esercizio massima deve essere di 0,7 MPa (7 bar)
Durante la fase di riscaldamento dell’acqua il gocciolamento del dispositivo è normale, in
quanto dovuto all’espansione del volume di acqua all’interno del prodotto.
Per questo motivo E’ NECESSARIO collegare lo scarico della valvola ad una tubazione di sca-
rico dell’abitazione (vedi libretto di istruzioni Norme di istallazione - Collegamento idraulico).
I codici per questi accessori sono:

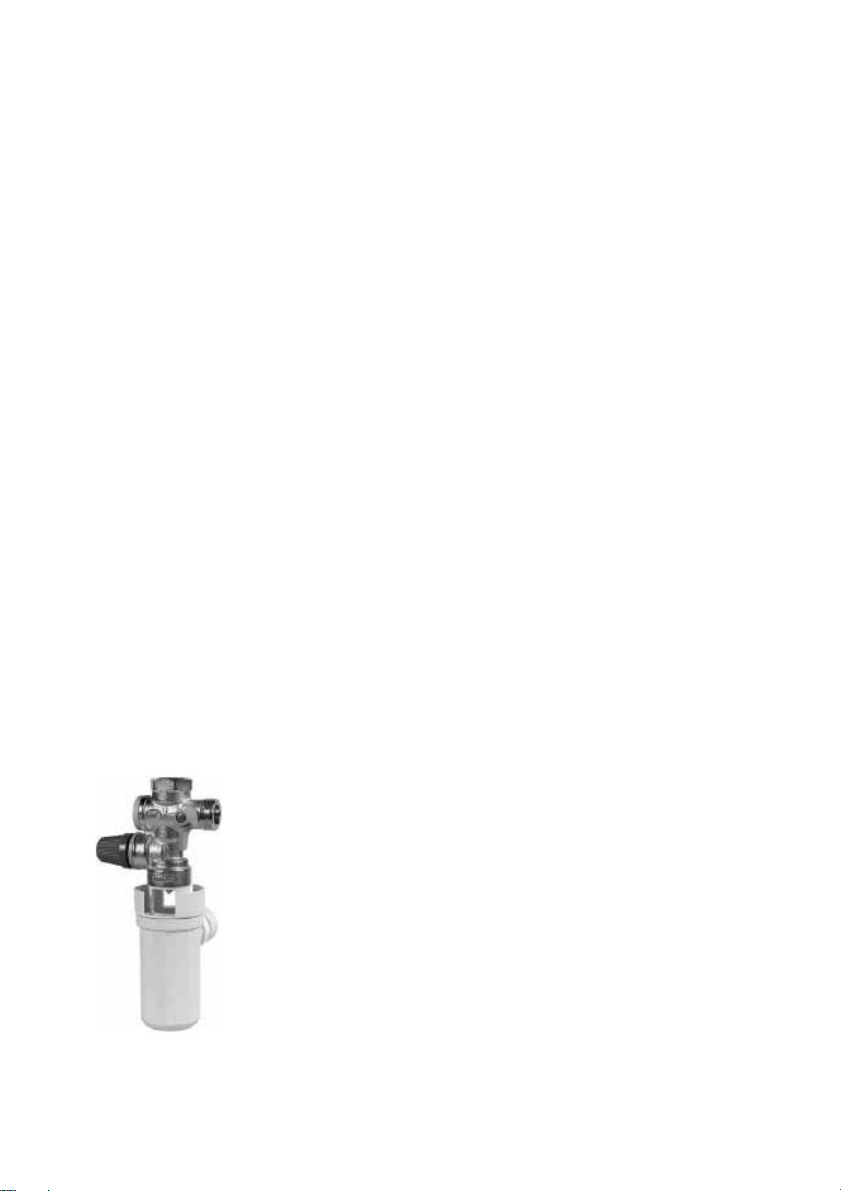

Gruppo di sicurezza idraulico 1/2” Cod. 877084
(per prodotti con tubi di entrata con diametri 1/2”)
Gruppo di sicurezza idraulico 3/4” Cod. 877085
(per prodotti con tubi di entrata con diametri 3/4”)
Gruppo di sicurezza idraulico 1” Cod. 885516
(per prodotti con tubi di entrata con diametri 1”)
Sifone 1” Cod. 877086

3
1.1
2.1
2.4
1.2
2.2
2.5
1.3
2.3
2.6
Solo per gli apparecchi predisposti • Uniquement pour les appareils prédisposés • Solo para los modelos predispuestos
Only for equipped appliances • Nur für die dafür vorgesehenen Geräte bestimmt! • Enkel voor voorbestemde toestellen
Sómente para aparelhos pre-vistos • Tylko w wybranych urządzeniach • Pouze pro spotrebice k tomu urcené
Iba pre spotrebice k tomu urcené • Csak előre beállított készülékekre • Doar pentru echipamente avand anumite componente
ТОЛЬКО ДЛЯ ОПРЕДЕЛЕННЫХ МОДЕЛЕЙ

4
IT
PER LA VOSTRA SICUREZZA
In caso di odore di gas:
1. Chiudere immediatamente il rubinetto del gas.
2. Aprire le finestre
3. Non azionare interruttori elettrici o qualsiasi altra apparecchiatura elettrica.
4. Spegnere la fiamma pilota.
5. Richiedere immediatamente l’intervento di un tecnico dell’Azienda del gas
ATTENZIONE
Non immagazzinare o impiegare materiali o liquidi
infiammabili nelle vicinanze dell’apparecchio
• L’installazione dell’apparecchio deve essere eseguita da un installatore specializzato.
• Per garantire il funzionamento corretto dell’apparecchio ci si deve attenere scrupolosa-
mente alle presenti istruzioni.
• Il libretto in vostre mani contiene le istruzioni d’uso, di installazione e di manutenzione.
• Gli interventi di manutenzione sono esclusiva competenza di personale specializzato.
PRODOTTO CONFORME ALLA DIRETTIVA EU 2012/19/EU- D.Lgs.49/2014
ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49
“Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature
elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indi-
ca che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli
altri rifiuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri co-
munali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.
In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desi-
dera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo
equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno
400 m2è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti
elettronici da smaltire con dimensioni inferiori a 25 cm.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad
evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o rici-
clo dei materiali di cui è composta l’apparecchiatura.

5
IT
CARATTERISTICHE TECNICHE
L’apparecchio è costituito da:
• un serbatoio protetto internamente da uno strato di smalto vetrificato, dotato di un anodo
di protezione contro la corrosione di lunga durata;
• un rivestimento esterno in lamiera verniciata;
• un isolamento in schiuma poliuretanica ad alta densità (senza CFC) che riduce le perdite
termiche;
• una cappa fumi contro il riflusso dei gas di combustione;
• una valvola gas completa di:
un termostato regolabile a più posizioni,
un sistema di sicurezza a termocoppia,
un limitatore di temperatura che interrompe l’alimentazione di gas in caso di funziona-
mento anomalo;
• un bruciatore circolare silenzioso in acciaio inossidabile, adattabile a tutti i tipi di gas;
• un’accensione piezoelettrica;
• un dispositivo di sicurezza contro il riflusso di gas combusti.
Min. 175
ø 495
L int
230
B
G
310
ALIMENTAZIONE GAS 1/2” G
55
78
ø 3/4"
U SCITA
A CQUA CALDA
E NTRATA
A CQUA FREDDA
3/4" G

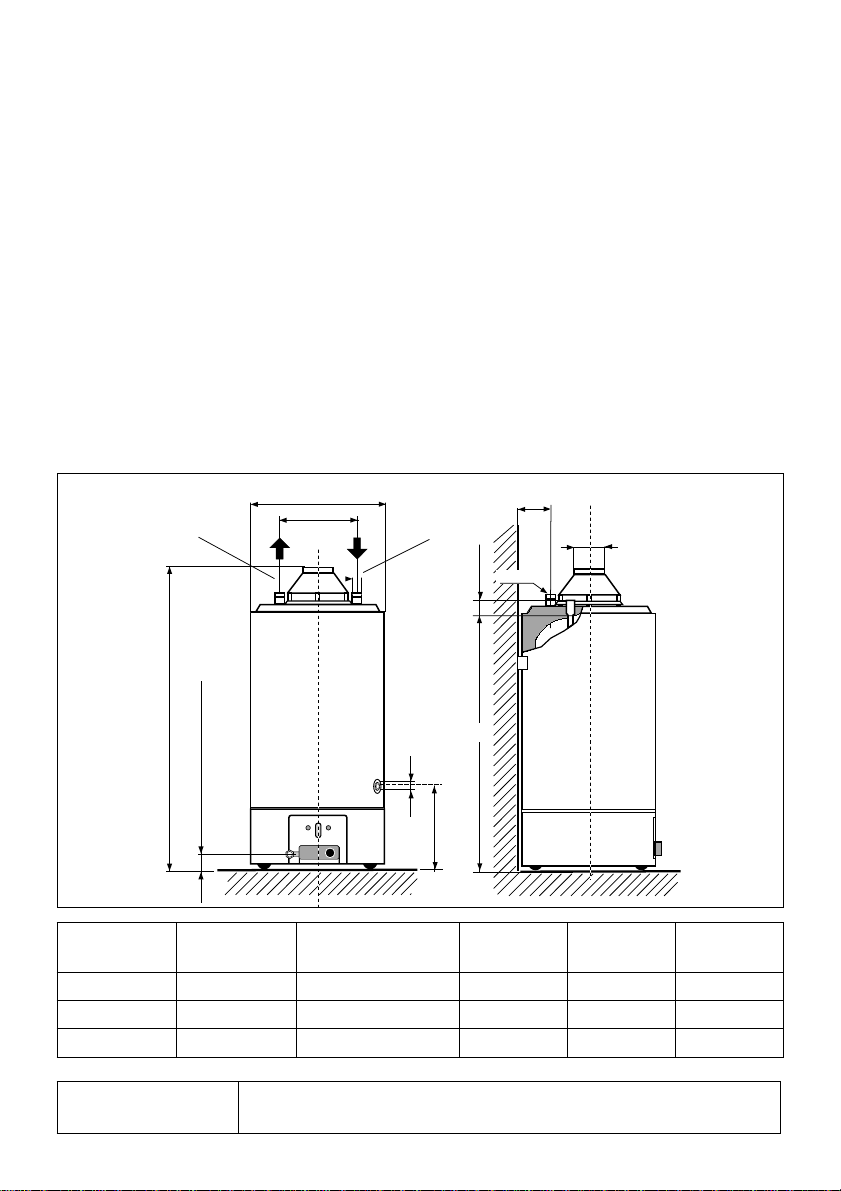

DIMENSIONI D’INGOMBRO
MODELLO Capacità (litri) portata termica
kW BGL
120 115 7,5 1040 1200 81
150 155 8,5 1290 1450 81
200 195 10,1 1540 1700 100
CATEGORIA II2H3+
Tipo B11 BS
Per apparecchi predisposti al funzionamento con gas naturale (metano)
adattabili al funzionamento con gas liquido.
1

6
IT
Eseguire l’installazione in conformità alle norme: - UNI-CIG 7129 - 7131
1.1. Posizionare l’apparecchio accanto
alla parete prescelta in modo che
i due tubi di entrata e uscita siano
paralleli ad essa.
1.2 Se si dovesse installare lo scaldac-
NORMATIVE APPLICABILI PER L’INSTALLAZIONE
1. POSIZIONAMENTO
2. ALLACCIAMENTO IDRAULICO
2.1. L’allacciamento alla rete di distribu-
zione dell’acqua dovrà essere rea-
lizzato con tubo da 3/4”G. L’entrata
dell’acqua fredda si trova a destra
mentre l’uscita a sinistra (guardan-
do il fronte dell’apparecchio).
2.2. L’apparecchio dovrà obbligatoria-
mente montare la valvola idraulica
di sicurezza-ritegno (in corredo ad
ogni apparecchio) sulla tubazione
di arrivo dell’acqua. La valvola non
dovrà in nessun modo essere ma-
nomessa.
2.3. Assicurarsi, facendo scorrere l’ac-
qua per un certo periodo di tempo,
che non vi siano corpi estranei nel-
le tubazioni come trucioli metallici,
sabbia, canapa ed altro. Se tali cor-
pi dovessero entrare nella valvola
idraulica di sicurezza-ritegno ne
pregiudicherebbero il funziona-
mento e in qualche caso ne potreb-
bero causare la rottura.
2.4. Assicurarsi che la pressione dell’im-
pianto di erogazione dell’acqua
non superi il valore di 8 bar. In caso
di pressione superiore è obbligato-
rio l’impiego di un riduttore di pres-
sione, di ottima qualità, montato
lontano dall’apparecchio.
In questo caso la valvola idraulica
deve necessariamente gocciolare
nella fase di riscaldamento.
Il gocciolamento deve verificarsi
anche quando a monte della valvo-
la è applicato un rubinetto di arre-
sto ad una sola direzione.
2.5. Evitare che il gocciolamento della
valvola cada sullo scaldacqua.
Applicare pertanto la valvola come
da fig. 3 prevedendo un piccolo im-
buto di raccolta (gocciolatoio) colle-
gato allo scarico.
2
qua nell’angolo fra due pareti, man-
tenere, tra la parete e l’apparec-
chio, una distanza sufficiente per
l’installazione e lo smontaggio dei
componenti.
20 cm.

7
IT

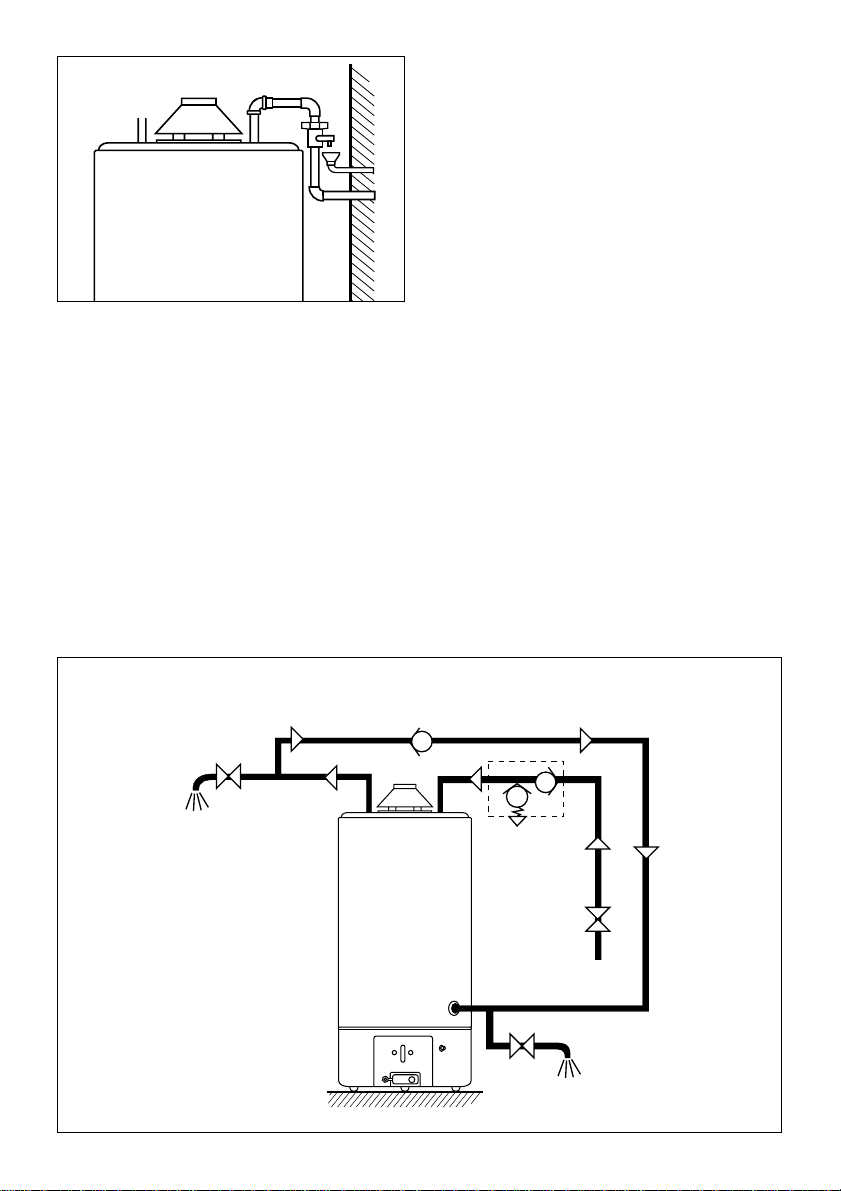

2.6. SCARICO
Procedere con lo svuotamento
dell’apparecchio se questo doves-
se rimanere inattivo, in locali non ri-
scaldati, con temperature ambiente
3
4
S
EU
T
T
valvola unidirezionale
valvola di
sicurezza
alimentazione
utilizzazione
ricircolazione
scarico
R
sotto lo zero.
All’atto della installazione prevede-
re tale eventualità e collegare un
rubinetto di scarico al raccordo R
(fig. 4).
PER SVUOTARE LO SCALDACQUA È NE-
CESSARIO:
• spegnere il bruciatore e chiudere l’ali-
mentazione del gas
• chiudere il rubinetto di intercettazio-
ne a monte dell’apparecchio,
• aprire i rubinetti di utilizzazione a val-
le dlello scaldacqua,
• aprire il rubinetto di scarico collegato
al raccordo R.
3. ALLACCIAMENTO ALLA RICIRCOLAZIONE
3.1 RICIRCOLAZIONE
Qualora l’impianto di utenza comprenda anche il circuito per la ricircolazione dell’acqua sani-
taria, si può usare lo stesso raccordo R usato per lo scarico.
Il circuito a fianco schematizza l’allacciamento da eseguire in questo caso.

8
IT
5. ALLACCIAMENTO GAS
4. ALLACCIAMENTO AL CAMINO
3.1. L’allacciamento della tubazione del gas
alla valvola deve avvenire con tubo da
1/2”G.
5.2 È consigliabile l’inserimento di un rubi-
netto di arresto prima del gruppo gas.
Nota: per l’installazione attenersi alle vi-
genti regolamentazioni. (Norme UNICIG).

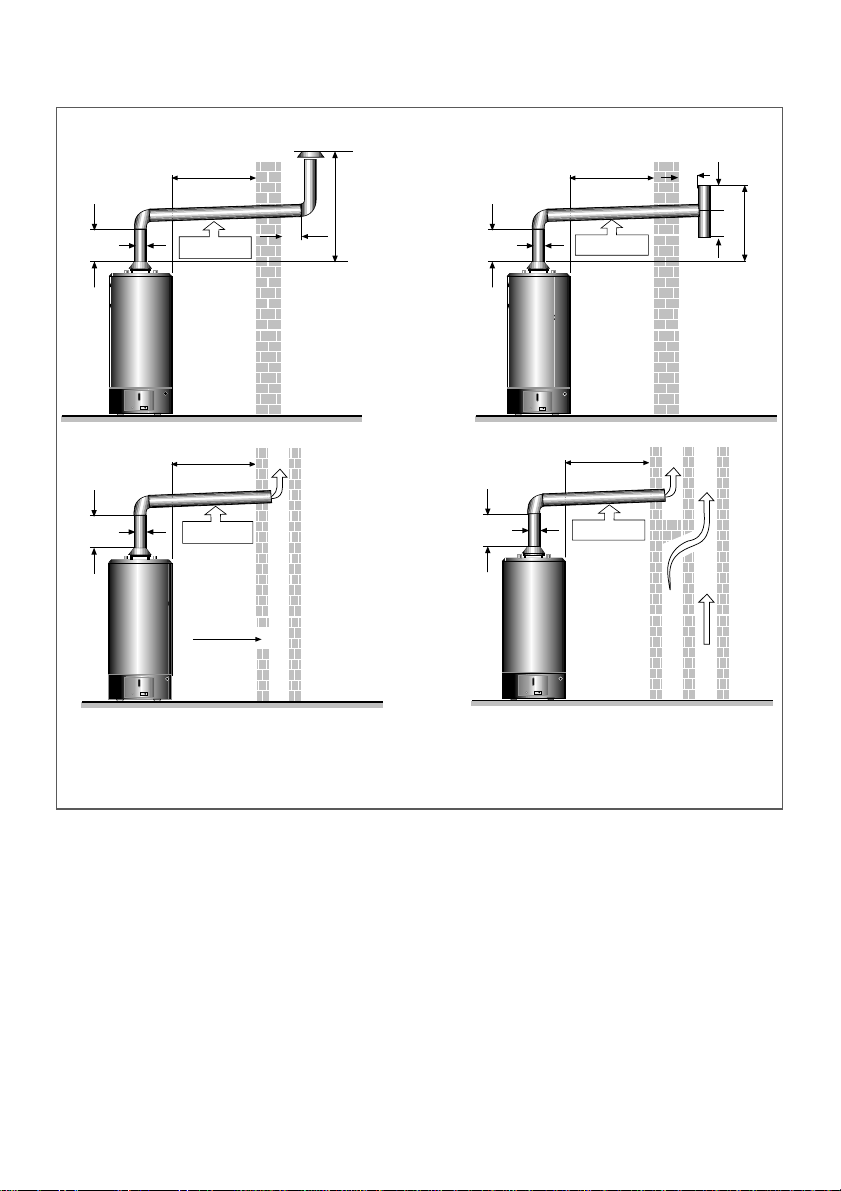

4.1. È indispensabile che i gas combusti
siano scaricati all’esterno mediante un
tubo di diametro adeguato al diametro
L int (tabella dimensioni di ingombro
fig. 1) inserito sulla cappa dell’apparec-
chio
4.2. È importante che il camino abbia un
buon tiraggio.
4.3. Evitare nel condotto di evacuazione
lunghi tratti orizzontali, contropenden-
ze e strozzature. Sono cause di cattiva
combustione.
4.4. Se il tubo di scarico attraversa locali
freddi, non riscaldati, è bene prevede-
re una isolazione termica onde evitare
la formazione di condense.

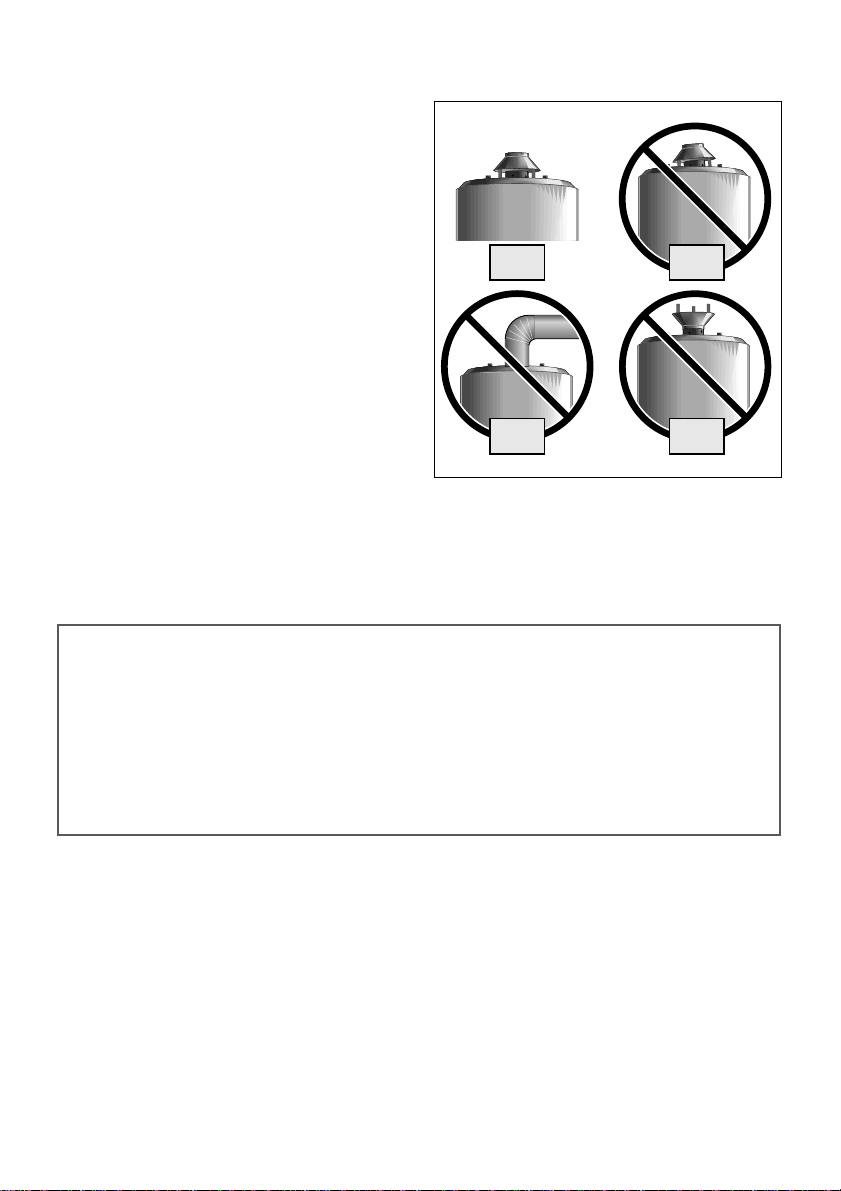

4.5. In nessun caso la cappa fumi deve es-
sere eliminata, modificata o sostituita
in quanto parte integrale di tutto il si-
stema combustione dello scaldacqua a
gas.
4.6. La corretta installazione del tubo di
scarico fumi è esclusiva responsabilità
dell’installatore.
Il dispositivo non deve essere rimosso per nessun motivo altrimenti, in
caso di cattivo funzionamento della canna fumaria, i prodotti della com-
bustione, in particolare l’ossido di carbonio, si possono riversare nell’am-
biente con grave pericolo per le persone.
Per lo stesso motivo, in caso di difettosità, la sostituzione, con ricambio
originale, deve essere effettuata da personale qualificato, ponendo cura
al corretto posizionamento dei componenti.
5
NO
SÌ
NO
NO

9
IT

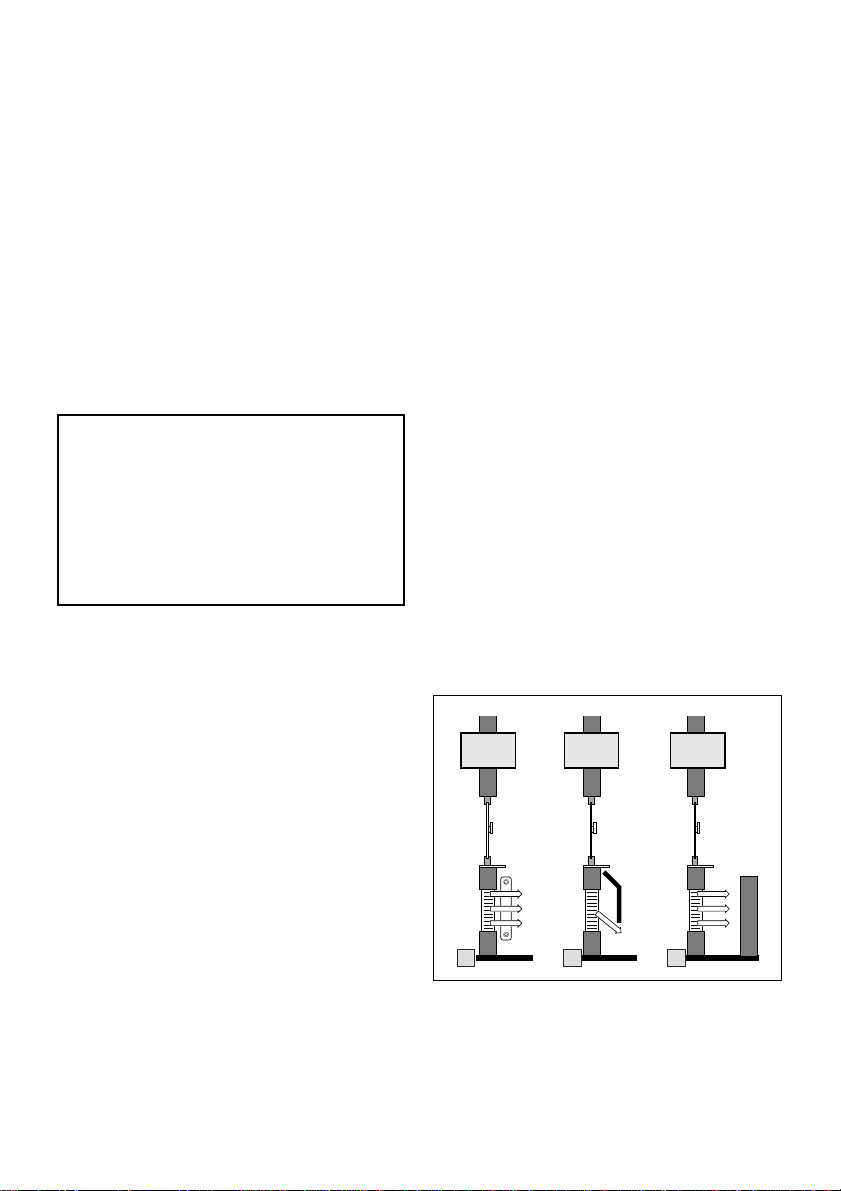

6. FUNZIONAMENTO E COLLEGAMENTO
DEL PROTETTORE FUMI
Gli scaldacqua sono dotati di un dispositivo
che ha la funzione di bloccare l’arrivo del
gas al bruciatore e quindi di interrompere il
funzionamento dell’apparecchio quando la
canna fumaria è parzialmente o totalmente
ostruita. Tale dispositivo è composto da un
termostato A(fig. 6) tarato a 85°C ± 3 fissato
sul bordo della cappa fumi Ce collegato alla
termocoppia ed al termostato di sicurezza
di sovratemperatura della valvola gas.

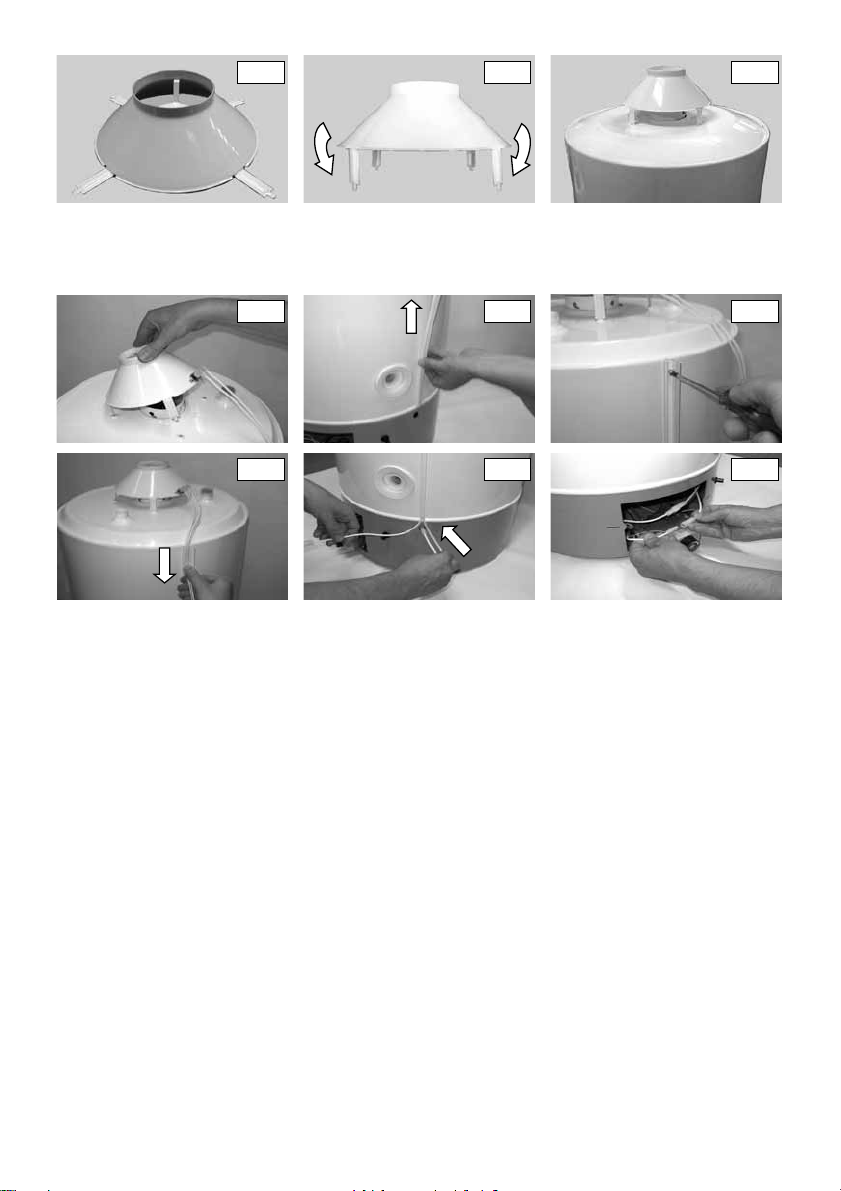

L’insieme fa parte del kit cappa fumi in do-
tazione all’apparecchio, che deve essere
installato nell’osservanza delle seguenti
istruzioni. Il termostato fumi Aè del tipo con
riarmo manuale (fig. 6.1).
Se l’apparecchio dovesse andare in blocco
deve essere rimesso in fuzione operando
come segue:
• attendere 10 minuti dopo il verificarsi
del blocco;
• premere a fondo il pulsante di riarmo
P sul termostato;
• riavviare lo scaldacqua seguendo le
istruzioni per la normale accensione.
Se il difetto dovesse ripetersi, non insiste-
re nella riaccensione dell’apparecchio, ma
chiedere l’intervento di un tecnico qualifica-
to per rimuovere la causa dell’inconveniente.
N.B.
Per la corretta installazione della cappa
fumi e relativi accessori fare riferimento al
foglio istruzioni specifico allegato all’ap-
parecchio.
C
A
6
6.1
7
P

10
IT
SCARICO DIRETTO ALL'ESTERNO
SCARICO DIRETTO IN CAMINO O IN UNA CANNA FUMARIA COLLETTIVA RAMIFICATA
Per maggiori elementi
riguardanti l'installazione
consultare le norme
UNICIG 7129 e UNICIG 7131
Per maggiori elementi
riguardanti l'installazione
consultare le norme
UNICIG 7129 e UNICIG 7131
d
2d
Pente mini
3%
d
2,5 m max
Ouverture
dҋaspiration
d
min.
1,5 m min.
2d
d
1 m max
2d
Pente mini
3%
d
min.
1,5 m min.
2d
min.
min.
Pente mini
3%
d
1 m max
3d
3d
2d
d
2d
Pente mini
3%
d
2,5 m max
Per maggiori elementi in ordine all’installazione consultare
la norma UNICIG 7129 e UNICIG 7131.
SCHEMA COLLEGAMENTO APPARECCHIO
8

11
IT
NORMATIVE DI RIFERIMENTO
L’installazione e la prima accensione dell’ap-
parecchio deve essere effettuata da perso-
nale qualificato in conformità alle seguenti
normative di riferimento:
- Legge 6 Dicembre 1971 N. 1083;
- “UNI-CIG”7129 /7131;
Nella installazione devono essere rispetta-
te le norme dei Vigili del Fuoco, della loca-
le Azienda del Gas e dell’Ufficio Igiene del
Comune.
IMPORTANTE!
Più apparecchi nel medesimo locale,
per una portata termica complessiva
maggiore di 35 kW, costituiscono cen-
trale termica e sono soggetti alle di-
sposizioni della circolare n°68 dei Vigili
del Fuoco.
VENTILAZIONE LOCALI
(Prescrizioni tratte dalla norma UNI7129
paragrafo 3)
I locali in cui vengono installati apparecchi
di tipo B possono usufruire di ventilazione
diretta (cioè con prese d’aria direttamen-
te sull’esterno), sia di ventilazione indiretta
(cioè con prese d’aria su locali attigui) pur-
ché vengano rispettate tutte le condizioni di
seguito indicate.
AERAZIONE DIRETTA
Per poter installare gli apparecchi di tipo B è
necessario che siano rispettate le seguenti
condizioni:
- il locale deve avere un’apertura pari a 6
cm2 per ogni kW installato, e comunque
mai inferiore a 100 cm2, praticata diretta-
mente sul muro verso l’esterno;
- l’apertura deve essere il più vicino possi-
bile all’altezza del pavimento, deve esse-
ISTRUZIONI TECNICHE PER L’INSTALLAZIONE
re non ostruibile e protetta da una griglia
che non riduca la sezione utile di passag-
gio dell’aria.
IMPORTANTE!
• Un’aerazione corretta può essere ottenu-
ta anche attraverso più aperture, purché
la somma delle varie sezioni corrisponda
a quella necessaria.
• Nel caso in cui non sia possibile realizza-
re l’apertura vicino al pavimento é neces-
sario aumentare la sezione dell’apertura
almeno del 50%.
• Se nel locale vi sono altri elementi che
necessitano di aria per il loro funziona-
mento, la sezione dell’apertura di aera-
zione va dimensionata adeguatamente.
(vedi tabella)
• La cappa aspirante si deve considerare a
tutti gli effetti un elettroventilatore.
• Un caminetto aperto deve avere un’ali-
mentazione propria d’aria, altrimenti un
apparecchio a gas di tipo B non può es-
sere installato nel locale.
1 2 3

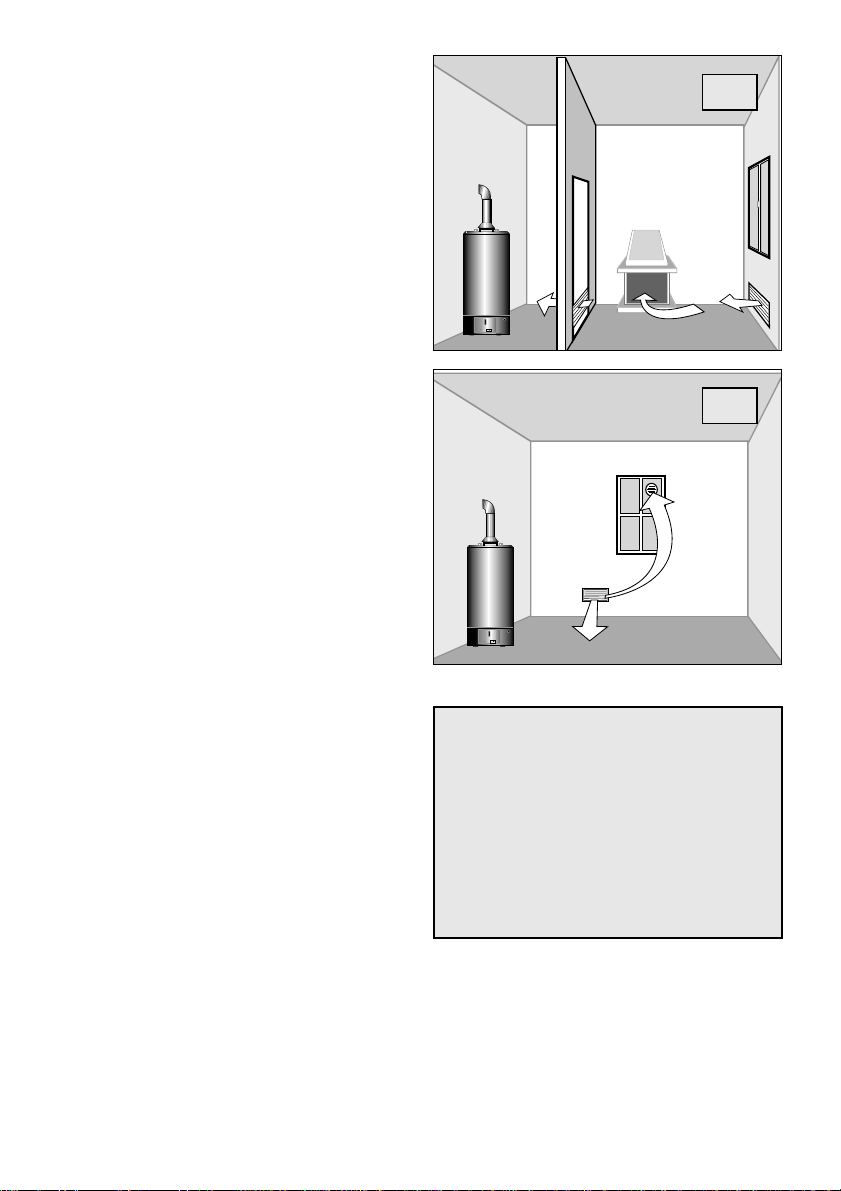

L’apertura non deve essere ostruita
1) La griglia non è ostruita perché posta die-
tro il radiatore.
2) La griglia non è ostruita perché protetta
da un deviatore
3) La griglia è ostruita perché senza prote-
zione.
SÌ SÌ NO
9

12
IT
d
d
La sezione dell’apertura è insufficiente
L’apertura non è sufficiente ad alimentare
l’apparecchio e il caminetto il quale deve
avere una apertura propria dl alimentazione
d’aria (rivolgersi al costruttore del camino).
La sezione dell’apertura è insufficiente
L’apertura non è sufficiente ad alimentare
l’apparecchio e il ventilatore (per adeguare I
‘apertura, vedi tabella a fondo pagina).
Portata massima
in m3/h
Velocità entrata aria
in m/s
Sezione netta aggiuntiva
passaggio aria in cm2
fino a 50 1 140
oltre 50 fino a 100 1 280
oltre 100 fino a 150 1 420
La sezione dell’apertura deve essere di mi-
sura adeguata.
L’apertura è sufficientemente ampia da con-
sentire una aerazione adeguata all’apparec-
chio.
SÌ
NO
SÌ
10
11
12

13
IT
AERAZIONE INDIRETTA
Nel caso non sia possibile effettuare l’aera-
zione direttamente nel locale, si può ricor-
rere alla ventilazione indiretta, con prelievo
d’aria da un locale attiguo attraverso un’a-
deguata apertura praticata nella parte bassa
della porta.
Tale soluzione è però possibile solo se:
• il locale attiguo è dotato di ventilazione
diretta adeguata come previsto nell’aera-
zione diretta;
• il locale attiguo non è adibito a camera
da letto;
• il locale attiguo non è una parte comune
dell’immobile e non è un ambiente con
pericolo di incendio (ad esempio un de-
posito di combustibili, un garage, ecc.).
Il locale attiguo ha un’aerazione diretta cor-
retta e il passaggio dell’aria da un locale
all’altro è assicurato. (fig.13)
DISPOSITIVO CONTROLLO
EVACUAZIONE FUMI
Questo tipo di apparecchi (B11BS) sono forni-
ti di un dispositivo che in caso di immissione
nell’ambiente dei prodotti nocivi della com-
bustione, interrompe automaticamente l’arri-
vo del gas al bruciatore principale. Il disposi-
tivo si riattiva automaticamente ad ogni ciclo
di riscaldamento.
L’aerazione del locale attiguo non è più suf-
ficiente ad assicurare una adeguata aerazio-
ne al locale in cui è installato l’apparecchio,
per l’installazione, ad esempio, di un camino
(vedi stesso punto nell’aerazione diretta).
(fig.14)
IMPORTANTE!
Qualora tale dispositivo dovesse
intervenire più volte consecutiva-
mente si consiglia di spegnere l’ap-
parecchio e di rivolgersi ad un Cen-
tro Assistenza Tecnica autorizzato
per il controllo della corretta eva-
cuazione dei fumi e delle co dizioni
di ventilazione del locale.
NO
NO
13
14

14
IT
7. ISTRUZIONE PER L’ACCENSIONE E LO SPEGNIMENTO
CON VALVOLA EUROSIT
7.1. ACCENSIONE
Portare la manopola (1) dalla posizio-
ne (= spento) alla posizione (=
pilota).
Premere a fondo per circa 20 secon-
di la manopola 1ed agire sul pulsante
piezolettrico 2più volte per accendere
il pilota (controllare dall’apertura 3).
Se lasciando la manopola 1il pilota si
spegne, ripetere l’operazione e tenere
premuto più a lungo finché la fiammella
non rimane accesa. Il maggior tempo
è necessario onde consentire la fuoriu-
sciuta dell’aria eventualmente presen-
te nella tubatura gas.
Ruotare in senso antiorario la manopo-
la 1dalla posizione di accensione pilo-
ta all’indice corrispondente alla tempe-
ratura desiderata da 1(circa 40° C) a 7
(circa 70° C).
72. SPEGNIMENTO
Portare la manopola (1) dalla posi-
zione (= spento).
Verificare lo spegnimento della fiamma
pilota. Dopo lo spegnimento della fiam-
ma pilota attendere 10 minuti prima di
riaccendere l’apparecchio.
2
3
1
15

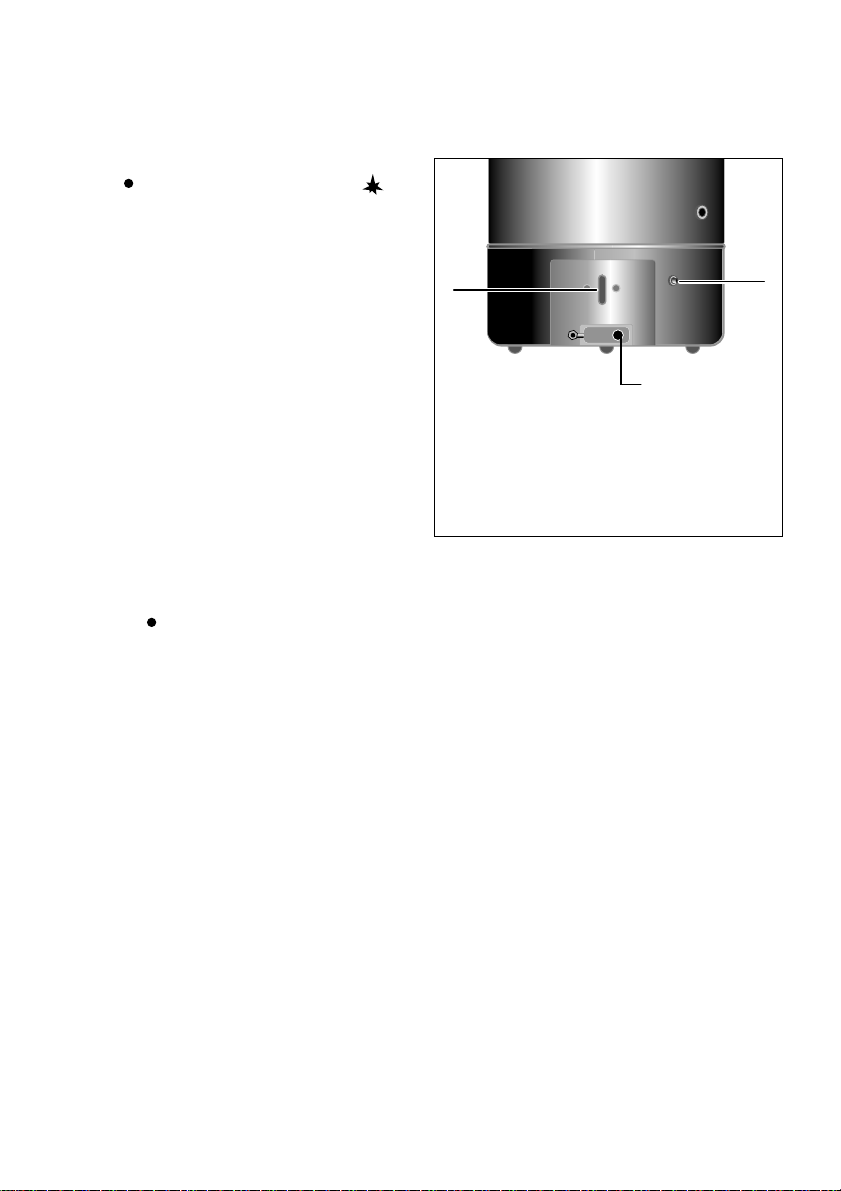

1. Manopola termostato
2. Accenditore piezoelettrico
3. Apertura visione fiamma
7.3. SICUREZZE
Per garantire la corretta funzionalità dell’apparecchio, questi è dotato delle seguenti
sicurezze:
- Controllo di fiamma a termocoppia (fig. 5): interrompe l’afflusso del gas in caso di
mancata presenza della fiamma pilota. L’intervento ripetuto, non occasionale, di questa
sicurezza indica un funzionamento non corretto dell’apparecchio per cui è necessario
l’intervento di personale qualificato.
- Termostato di sovratemperatura: agisce con le stesse modalità della termocoppia
nel caso la temperatura dell’acqua superi i 90° C; in questo caso l’apparecchio non
può essere riacceso finchè non è stata evacuata l’acqua calda. È tuttavia necessario
l’intervento di personale qualificato per la rimozione della difettosità prima della riac-
censione dell’apparecchio

15
IT
MANUTENZIONE
Si raccomanda di effettuare sull’apparecchio,
almeno una volta l’anno, i seguenti controlli:
1 Controllo della tenuta parte acqua.
2 Controllo della tenuta della parte gas con eventuale sostituzione delle guarnizioni.
3 Controllo visivo dello stato complessivo dell’apparecchio e della combustione.
4 Controllo visivo della camera di combustione ed eventuale pulizia del bruciatore.
5 A seguito del controllo punto 3 e 4, eventuale smontaggio e pulizia dell’ugello.
6 Regolazione per una corretta portata del gas.
7 Verifica del funzionamento dei sistemi di sicurezza acqua (limite temperatura e
pressione limite).
8 Verifica del funzionamento dei sistemi di sicurezza gas (mancanza gas o fiamma,
valvola gas, ecc.)
9 Verifica delle caratteristiche di ventilazione del locale.
10 Verifica delle caratteristiche di evacuazione dei prodotti della combustione.

16
IT
RISERVATO ALL’INSTALLATORE
Istruzioni per l’adattamento al funzionamento
con gas diverso sa quello di taratura
ATTENZIONE!
Gli apparecchi di categoria II2H3+ sono nor-
malmente tarati per funzionamento a gas
metano G20 e sono adattabili al funziona-
mento con gas liquido G30-G31
SMONTAGGIO GRUPPO GAS
E CAMBIO UGELLI
Per adattare lo scaldacqua ad un gas diver-
so da quello di taratura si deve sostituire l’u-
gello del bruciatore principale e del pilota.
NOTA:
Gli ugelli per l’adattamento al funziona-
mento con gas diverso da quello di taratu-
ra devono essere espressamente richiesti
al rivenditore se non in dotazione all’ap-
parecchio.
Si consiglia di procedere dopo aver smon-
tato il gruppo gas.
10
16
SMONTAGGIO DEL GRUPPO GAS
• Sconnettere i cavi del protettore fumi;
sconnettere il cavo di accensione piezo
ed estrarre la sonda del termostato valvola
gas dalla guaina.
• Estrarre il gruppo gas tirandolo legger-
mente verso l’esterno e ruotandolo (vedi
fig 18) fino alla completa estrazione del
bruciatore.
1
2
3
4
5
6
7
8
1
2
10
5
6
7
8
4
9
3
1. valvola gas
2. manopola regolazione
temperatura
3. attacco gas 1/2”G
4. accenditore piezo
5. termocoppia
6. elettrodo di accensione
7. bruciatore pilota
8. bruciatore principale
9. ugello bruciatore principale
10. supporto valvola gas
17

17
IT
3
42
CAMBIO DEGLI UGELLI
a)Svitare l’ugello principale 10 (fig. 16) e sosti-
tuirlo.
b)Sostituire l’ugello 3 (fig. 19) del pilota come
segue:
• svitare completamente la vite di fissaggio
2
• allentare completamente il raccordo 4
• sostituire l’ugello 3
• rimontare eseguendo le operazioni all’in-
verso
RIMONTAGGIO DEL GRUPPO GAS
• Rimontare il gruppo eseguendo le opera-
zioni indicate nel paragrafo “SMONTAG-
GIO DEL GRUPPO GAS” in senso inverso.
Prima di ogni altra operazione effettuare i
seguenti controlli:
• La sonda del termostato valvola gas deve
essere inserita completamente nell’appo-
sita guaina e la molla di bloccaggio della
sonda deve essere agganciata alla guaina
stessa.
La corretta messa in opera del bruciatore é
specifica responsabilità dell’installatore.
• Controllare che, estraendo e rimontando il
gruppo gas, non vi sia uno scorretto posi-
zionamento dei componenti.al rivenditore
se non in dotazione all’apparecchio.
Si consiglia di procedere dopo aver smon-
tato il gruppo gas.
18
19
DIMENSIONI DEI FORI DEGLI UGELLI ESPRESSE IN MM
UGELLO BRUCIATORE PRINCIPALE
10 (FIG. 16)
UGELLO BRUCIATORE PILOTA
3 (FIG. 19)
MODELLI
120 150 200 120 -150 -200
GAS metano (G20) 1,85 - 3,00 1,95 - 3,00 2,15 - 3,40 0,37
GAS liquido (G30 G31)
Butano e Propano
1,62 1,75 1,90 0,24
Sugli ugelli i suddetti valori sono riportati in centesimi di millimetro.

18
IT
CONSIGLI PER L’USO
1. Per economizzare gas e per un miglior
rendimento dell’apparecchio, è consiglia-
bile lasciare il termostato nella posizione
corrispondente al n. 5 della manopola di
figura Q (circa 60°C). Inoltre a tale tempe-
ratura e in presenza di acque particolar-
mente dure (acque con eccessiva percen-
tuale di calcare), si riducono, all’interno
dello scaldacqua, i depositi calcarei.
2. Fare attenzione che i rubinetti dell’acqua
calda dell’impianto siano a perfetta tenuta
in quanto ogni gocciolamento si traduce
in un consumo di gas e in un aumento
della temperatura dell’acqua con conse-
guente formazione di vapore.
• È indispensabile procedere allo svuo-
tamento dell’apparecchio se lo stesso
deve restare inoperoso in un locale
soggetto a gelo.
• Lo scaldacqua è provvisto di un anodo
di magnesio montato in caldaia.
La durata dell’anodo è proporzionale
alla temperatura media, alla composi-
zione chimica dell’acqua e alla quantità
dei prelievi.
L’anodo montato in fabbrica è previsto
per una efficienza di circa cinque anni
nelle condizioni di esercizio medie. È
comunque preferibile procedere ogni
18-24 mesi alla verifica dell’anodo te-
nendo conto che esso deve presentare
una superficie abbastanza omogenea.
Quando il diametro scende al di sotto
dei 10-12 mm, è consigliabile la sua so-
stituzione con un anodo originale.
NB: L’anodo è montato sotto la borchi bian-
ca situata nella parte superiore dell’appa-
recchio.
3. Per una corretta manutenzione (da effet-
tuare regolarmente almeno una volta l’an-
no), si raccomanda di:
• controllare la tenuta della parte gas con
eventuale sostituzione delle guarnizioni
• controllare visivamente lo stato genera-
le dell’apparecchio e della combustio-
ne
• controllare la camera di combustione
ed eventualmente procedere alla pu-
lizia del bruciatore, degli ugelli e della
termocoppia.
• verificare la corretta portata del gas
• verificare il funzionamento dei sistemi
VERIFICA DELLE TARATURE SULLA VALVOLA GAS
NOTA
Per gli appparecchi di categoria II2H3+, predisposti per il funzionamento a gas metano G20,
la taratura è già stata effettuata in fabbrica; nessuna regolazione è pertanto richiesta con
questo gas.
Per l’adattamento al funzionamento con gas liquido G30-G31, sarà sufficente sostituire gli
ugelli del bruciatore principale e del pilota.
PRESSIONE DI ALIMENTAZIONE (gas naturale e gas liquido).
La pressione del gas di alimentazione, misurata alla presa di pressione P a mezzo di un
manometro, deve essere come riportato in tabella.
PRESSIONE
ALIMENTAZIONE GAS
MODELLI
120 - 150 - 200
GAS metano (G20)
20 mbar
GAS liquido (G30) Butano
28 ÷ 30 mbar
GAS liquido (G31) Propano
37 mbar
20 P

19
IT
TARGHETTA CARATTERISTICHE
0000000 00 14312 0000000
Anno di produzione Data produzione (referito giorno dell’anno)
numero di serie
di sicurezza acqua (limite di temperatu-
ra e pressione, valvola idraulica)
• verificare il funzionamento dei sistemi di
sicurezza gas (valvola gas, mancanza
gas o fiamma ecc...) • verificare lo stato
del deflettore fumi • verificare le carat-
teristiche di ventilazione del locale e di
evacuazione dei prodotti della combu-
stione.
• pulire il condotto fumi.
Prima di fare questo è necessario toglie-
re il gruppo gas e sfilare il deflettore fumi.
Dopo tale operazione, verificare la tenu-
ta del circuito gas e la taratura di tutto il
gruppo.
NB: Il corpo interno dello scaldacqua non
deve, durante tale operazione, subire colpi
che possano danneggiare il rivestimento
protettivo interno.
4. Decalcificazione: questa operazione è
consigliata nelle zone con acque di eleva-
ta durezza e nei casi di necessità (minor
quantità di acqua calda fornita dall’appa-
recchio). Si consiglia l’uso di una soluzio-
ne al 10-20% di acido cloridrico e fosforico
e comunque l’impiego di prodotti speciali
per la decalcificazione delle caldaie in ac-
ciaio galvanizzato;
si raccomanda inoltre l’osservanza più as-
soluta delle istruzioni per l’uso allegate ai
prodotti stessi.
Procedere come segue:
• disconnettere l’apparecchio dalla rete
di alimentazione e svuotarlo utilizzando

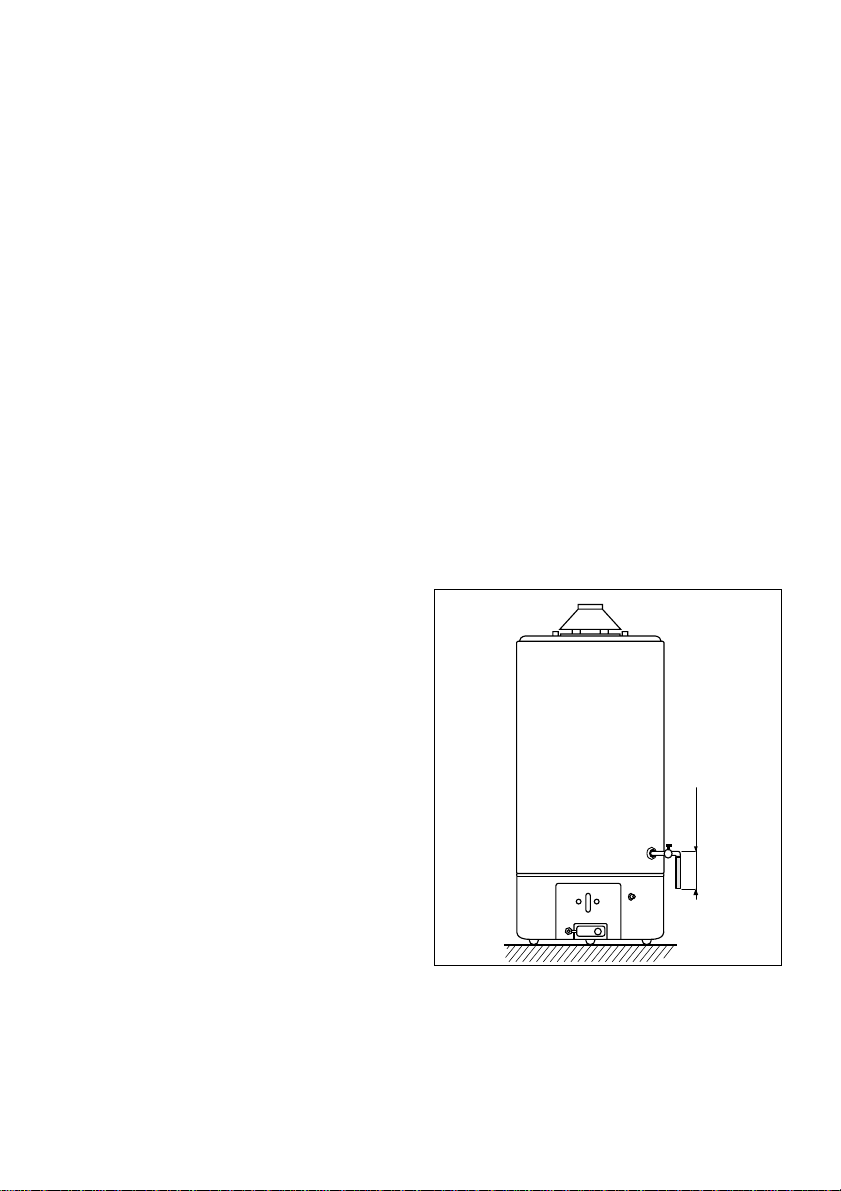

il rubinetto di scarico (fig. 2)
• riempire l’accumulo con una soluzione
di acqua ed acido in maniera conforme
alle istruzioni d’impiego, dello stesso;
• Iasciare agire la soluzione ed effettuare
possibilmente con una pompa, un ricir-
colo di acqua tra tubo uscita acqua cal-
da e rubinetto di scarico;
• svuotare l’accumulo ed effettuare un
lavaggio prolungato di passivazione fa-
cendo circolare acqua di rete.
Attenzione alla qualità dell’acqua!
Per assicurare la massima durata del vostro
apparecchio occorre rispettare alcune regole:
ACQUA CALCAREA: prevedere un dispositivo
anti-calcare efficace a base di cristalli di po-
lifosfati.
ACQUA DOLCE: deve avere un TH compreso
tra 12° e 15° ed un PH superiore a 7.
SICUREZZA
L’apparecchio è corredato di un dispositivo
atto ad evitare che la temperatura dell’a cqua
superi un valore massimo prefissato in fabbri-
ca. Tale sicurezza agisce in modo da creare
una interruzione al flusso del gas, ovvero spe-
gnendo totalmente l’apparecchio.
La riaccensione dovrà essere fatta come de-
scritto nel paragrafo “ACCENSIONE”, dopo
aver eliminato le cause che hanno determina-
to lo spegnimento.
ASSISTENZA TECNICA
In casi di avaria, funzionamento irregolare o
controlli in genere, rivolgersi al CENTRO AS-
SISTENZA TECNICA di zona autorizzato qua-
lificato per l’intervenento su questo apparec-
chio. Eventuali sostituzioni dovranno essere
effettuate solo da personale qualificato, utiliz-
zando unicamente parti di ricambio originali.

20
IT
DATI TECNICI
Identificativo del modello del fornitore SGA CA
Modello 120 150 200
Certificato CE
51CL3938
Capacità nominale I 120 150 200
Capacità reale I 115 155 195
Pressione nominale bar 8 8 8
Portata termica nominale kW 7,5 8,4 10,1
Potenza utile kW 6,4 7,2 8,6
Tempo di riscaldamento ACS t 45°C min. 63 73 73
Dispersione di calore a 60° C W 260 300 330
Portata acqua calda
Erogazione a 30K I/h 182 205 245
Erogazione a 45K l/h 121 136 163
Erp
Profilo di carico dichiarato L L XL
Efficienza energetica di riscaldamento dell’acqua ηwh % 54,5 55,7 59,7
Classe energetica B B B
Consumo quotidiano di energia elettrica Qelec kWh -- -- --
Consumo quotidiano di combustibile Qfuel kWh 24,277 23,728 35,808
Livello di potenza sonora LWA dB 55 55 55
Emissioni di ossido di azoto (potere calorifico superiore) [mg/kWh] 143 143 154
Consumo annuo di energia elettrica AEC kWh/annum -- -- --
Consumo annuo di combustibile AFC GJ/annum 17 17 25
Acqua mista a 40°C V40 l 177 215 271
Temperatura di Set-point “out of the box” °C 60 60 60
Setting di riferimento del termostato 5 5 5
Pressione di allacciamento gas
Metano G20 mbar 20 20 20
Gas liquido (butano) G30 mbar 28 ÷ 30 28 ÷ 30 28 ÷ 30
Gas liquido (propano) G31 mbar 37 37 37
Consumo di gas
Metano G20 m3/h 0,794 0,889 1,069
Gas liquido (butano) G30 Kg/h 0,591 0,662 0,795
Gas liquido (propano) G31 Kg/h 0,583 0,652 0,784
Valori dei gas di combustione
Pressione di tiraggio mbar 0,015 0,015 0,015
Quantità massica fumi g/sec 5,4 5,4 7,3
Temperatura gas di scarico °C 172 186 208
Per la lista dei modelli equivalenti fare riferimento all’allegato A, parte integrante di questo libretto.
I prodotti privi dell’etichetta e della relativa scheda per insiemi di scaldacqua e dispositivi solari, previste dal regola-
mento 812/2013, non sono destinati alla realizzazione di tali insiemi.
