Ariston Ti Shape Small Guide

MerloniTermoSanitari SpA
Viale Aristide Merloni, 45
60044 Fabriano (AN)
Tel. [phone]
Telefax. 0732.602331
Telex 560160
http://www.mtsgroup.net
GB
Electric water heaters
I
Scaldacqua elettrici
MTS MAKES USE OF
THE RECYCLED PAPER
H
Elektromos vízmelegítők
R
Boilere electrice
RUS
Pktrmhbxtcrbq djljfuhtdfntkm
LT
Elektrinis vandens šildytuvas
UA
Tktrnhbxybq djljyfuh=dfx
KZ
Ôktrnjh k=r ce rfqyfn r∆ofh
EE
Elektriline veesoojendaja
LV
Elektriskais ūdens sildītājs
BG
Tktrnhbxtcrb ,jqth
029.1.60.574.1.03 1103 Stampa: Litograf s.r.l. Jesi

I
GB
H
R
RUS
UA
LT
LV
EE
KZ
BG
Istruzioni per l’installazione,
l’uso, la manutenzione pag. 2
Instructions for installation,
use, maintenance pag. 6
Beszerelési, használati
és karbantartási útmutató 10. old
Instructiuni de utilizare pag. 14
Bycnhrwbb gj ecnfyjdyt6 bcgjkmpjdfyb.
b nt[ybxtcrjve j,cke;bdfyb. cnh7 !*
Iycnherw=z gj ecnfyjdw=6 rcgkefnfw=≠ nf
j,ckeujdedfyy. @@
Pajungimo, naudojimo irprietiűros instrukcija 26
Uzstādīšanas, ekspuluatācijas un apkalpošanas instrukcija 30
Paigaldus ja kasutusjuhend 3
Rjylshe =crt rjce ;∆y∆ rflfhfkfe nec=y=rntvtc= #*
Rjylshe =crt rjce ;∆y∆
rflfhfkfe nec=y=rntvtc= 42

Descrizione dello scaldacqua (fig. 8)
Norme di installazione
La gamma degli scaldacqua comprende modelli predisposti per il montaggio
sopra o sotto il punto di utilizzo (lavabo, lavello). I modelli destinati al
montaggio sotto il punto di utilizzo, sono denominati “sottolavello” e sono
indicati nella sigla con la lettera S.
Avvertenze generali
Le norme nazionali possono prevedere restrizioni per l'installazione nelle
stanze da bagno.
L'installazione è a carico dell'acquirente. La Merloni Termo Sanitari spa
non risponde dei danni causati da errata installazione e per mancato
rispetto delle istruzioni contenute in questo libretto; in particolare:
1) Il collegamento elettrico sia conforme a quanto specificato nel relativo
paragrafo.
2) La valvola di sicurezza fornita unitamente all'apparecchio, non sia nè
manomessa, nè sostituita.
3) L'installazione sia effettuata da personale qualificato.
2
1) Interruttore
2) Calottina
3) Manopola di regolazione
4) Tubo entrata acqua
5) Tubo uscita acqua
Caratteristiche tecniche
I
Modello Sopralavello Sopralavello Sopralavello
Sottolavello Sottolavello
Capacità l: 10 15 30
Corrente A: vedi dati di targa
Tensione V˜vedi dati di targa
Potenza W: vedi dati di targa
Pressione acqua bar vedi dati di targa
Peso smaltato kg: 6,6 7,4 12,8
Peso vidron kg: 6,6 7,5 10,4

Collegamento
idraulico
Collegare l’ingresso e l’uscita dello scaldacqua con tubi o raccordi resistenti,
oltre che alla pressione di esercizio, alla temperatura dell’acqua calda che
normalmente puòraggiungere e anche superare gli 80°C.Sono pertanto
sconsigliati i materiali che non resistono a tali temperature.
Avvitare al tubo di ingresso acqua dell’apparecchio, contraddistinto dal
collarino di colore blu, un raccordo a “T”. Su tale raccordo avvitare, da
una parte un rubinetto per lo svuotamento dello scaldabagno (Bfig. 1)
manovrabile solo con l’uso di un utensile, dall’altro la valvola di sicurezza
(Afig. 1) fornita in dotazione. Collegare quest’ultima tramite flessibile, al
tubo dell’acqua fredda di rete. Prevedere inoltre, in caso di apertura del
rubinetto di svuotamente un tubo di scarico acqua applicato all’uscita C
fig. 1.
Nell’avvitare la valvola di sicurezza non forzarla a fine corsa e non
manomettere la stessa.
La valvola di sicurezza ha un valore di taratura di circa 8 bar.
Un leggero gocciolamento ènormale nella fase di riscaldamento; per
questo motivo si consiglia di collegare tale scarico, lasciato comunque
sempre aperto all’atmosfera con un tubo di drenaggio installato in pendenza
continua verso il basso ed in luogo privo di condensa.Nel caso esistesse
una pressione di rete vicina ai valori di taratura della valvola, ènecessario
applicare un riduttore di pressione il piùlontano possibile dall’apparecchio
3
Collegamento
elettrico
Il cavo di alimentazione (tipo HO5 V V-F 3x1,5 dimaetro 8,5 mm) deve
essere introdotto nell’apposito foro Ffig. 3 situato nella parte posteriore
dell’apparecchio e fatto scorrere fino a fargli raggiungere l’alloggiamento
Vfig. 5 adiacente al termostato.
Il collegamento elettrico va effettuato direttamente ai morsetti M fig. 5 del
termostato.
Per l’esclusione dell’apparecchio dalla rete deve essere utilizzato un
interruttore bipolare rispondente alle vigenti norme CEI-EN (apertura
contatti di almeno 3 mm., meglio se provvisto di fusibili).
La messa a terra dell’apparecchio èobbligatoria e il cavo di terra (che
deve essere di colore giallo-verde e piùlungo di quelli delle fasi) va fissato
al morsetto T fig. 5 contrassegnato dal simbolo .
Prima della messa in funzione controllare che la tensione di rete sia
conforme al valore di targa degli apparecchi.
Se l’apparecchio non èfornito di cavo di alimentazione, si deve fare
il collegamento alla rete fissa, o con un tubo rigido o cavo per posa
fissa.
Fissaggio a muro
Fissare a muro, a mezzo di viti e tasselli di dimensioni adeguate al tipo
di parete, la staffa di sostegno data in dotazione.Agganciare lo scaldacqua
alla staffa e tirare verso il basso per assicurare il corretto fissaggio.
Collegamento
a “scarico
libero”
Per questo tipo di installazione ènecessario utilizzare appositi gruppi
rubinetteria ed effettuare il collegamento come indicato nello schema in
fig.2.Con tale soluzione lo scaldacqua puòfunzionare a qualsiasi pressione
di rete e sul tubo di uscita, che ha la funzione di sfiato, non deve essere
collegato nessun tipo di rubinetto.
I

Norme di manutenzione
Eventuali
sostituzione
di particolari
4
I
Prima di compiere qualsiasi intervento di manutenzione, disinserire
l’apparecchio dalla rete elettrica.
Per accedere alle parti elettriche, (resistenza, termostato e lampada spia)
bisogna togliere la calottina svitando le viti che la fissano.
Per intervenire sulla resistenza elettrica che èsaldata alla flangia, bisogna
svuotare l’apparecchio perciòchiudere il rubinetto principale, aprire lo
scarico della valvola di sicurezza e far quindi uscire l’acqua dal tubo di
ingresso aprendo un rubinetto dell’acqua calda.
Scollegare i terminali Xe Yfig.5 ed il morsetto di terra T; svitando il dado
Efig. 5 togliere il cavallotto serraflangia S, con le pinze tenere il bullone
Ze spingere la flangia Gdentro l’apparecchio.
A questo punto si puòtirar via la flangia ruotandola come in fig. 4.
Durante la fase di rimontaggio (vedi fig. 4), fare attenzione affinchéle
posizioni delle guarnizioni, della flangia e del termostato, siano quelle
originali riportate in fig. 5.
Manutenzioni
periodiche
Per ottenere il buon rendimento dell’apparecchio èopportuno procedere
alla disincrostazione della resistenza Rfig. 6 ogni due anni circa.
L’operazione, se non si vogliono adoperare acidi adatti allo scopo, può
essere effettuata sbriciolando la crosta di calcare facendo attenzione a
non danneggiare la corazza della resistenza.
L’anodo di magnesio N fig. 6 (per i modelli che lo comprendono), deve
essere sostituito ogni due anni.
Per toglierlo bisogna smontare la resistenza e svitarlo dalla staffa di
sostegno.
Messa
in funzione
e collaudo
Il riempimento della caldaia con l’acqua di rete èl’ultima operazione da
compiere, prima di dare tensione.Si effettua aprendo il rubinetto centrale
dell’impianto domestico e quello dell’acqua calda fino alla fuoriuscita di
tutta l’aria dalla caldaia.
Verificare visivamente l'esistenza di eventuali perdite di acqua; controllare
che la posizione della flangia autoclavica sia centrata; eventualmente
serrare con moderazione il dato Efig.5, quindi dare tensione spostando
l’interruttore Fdalla posizione O alla posizione I fig. 7.
Riattivazione
sicurezza
bipolare
In caso di surriscaldamento anormale dell'acqua, un interruttore termico
di sicurezza, conforme alle norme CEI-EN, interrompe il circuito elettrico
su ambedue le fasi di alimentazione alla resistenza; in tal caso chiedere
l’intervento dell’Assistenza Tecnica.
Valvola
di sicurezza
Nei modelli provvisti di valvola di sicurezza con leva, essa puòessere
utilizzata, sollevandola, per:
- svuotare l’apparecchio, se necessario
- verificare periodicamente (ogni mese), il corretto funzionamento della
valvola.

5
Norme d'uso (utente)
Accensione
1) Se dai rubinetti non esce acqua calda, prima di chiedere l’intervento
dell’Assistenza Tecnica, controllare che gli allacci, idrico ed elettrico,
siano come specificato nei relativi paragrafi, o controllare sul termostato,
dopo averlo smontato, la continuitàdelle fasi tra i morsetti ed i relativi
faston. In caso negativo èpresumibile che sia intervenuta la sicurezza
bipolare (chiedere l’intervento dell’Assistenza Tecnica).
2) Se la lampada spia non si accende, anche se l’apparecchio eroga
acqua calda, èpossibile che sia solo la lampada interrotta.
Per la sostituzione della lampada spia bisogna togliere il termostato
(svitando le due viti di fissaggio), sconnettere i faston di collegamento
Lfig.5 sfilare la lampada dalla sede del termostato; reinserire la nuova
lampada e rimontare il termostato. Per un buon funzionamento del si-
stema di protezione galvanico dello scaldacqua, la durezza permanente
dell’acqua non deve essere inferiore a 12 °fr.
Regolazione
della
temperatura
di esercizio
Notizie utili
Come detto, l’accensione si effettua spostando l’interruttore Ffig. 7 dalla
posizione 0 nella posizione I.
La lampada spia rimane accesa solo durante la fase di riscaldamento.
Il termostato disinseriràautomaticamente la resistenza a raggiungimento
della temperatura di esercizio prescelta.
La regolazione della temperatura si effettua ruotando la manopola Mfig.
7 posta sul frontale della calottina: in senso orario per aumentare la
temperatura, in senso antiorario per diminuirla.
Alla posizione Ecorrisponde una temperatura ideale di funzionamento
(55°- 60°C).
Questa temperatura consente di ottenere un ottimale rendimento
dell’apparecchio con un sensibile risparmio di energia ed una maggiore
durata dello scaldacqua.
Questo apparecchio èconforme alle prescrizioni della direttiva EMC
89/336/CEE relativa alla compatibilitàelettromagnetica.
I
I dati e le caratteristiche indicate, non impegnano la Ditta costruttrice,
che si riserva il diritto di apportare tutte le modifiche ritenute opportune
senza obbligo di preavviso o di sostituzione.

General remarks
Local regulations may provide restrictions for installation in bath-rooms.
Installations in charge of the purchaser the Merloni Termo Sanitari spa
cannot be held responsible for the damages caused by wrong installation
and for not following instructions included in this pamphlet, particularly
on:
1) The electric connection has to be in compliance with the relative para-
graphe.
2) The safety valve supplied with the apparatus has not be tempered with
neither substituted.
3) The installation has be carried out by qualified personnel.
This appliance complies with the requirement set forth in EMC
89/336/EEC concerning the electromagnetic compatibility.
GB
Installation instructions
The range of the water-heaters includes models prepared for being fitted
over or under the pont of use (wash-basin, sink).The models to be fitted
under the point of use called “under sink”are shown by the letter UR or
S.
6
Description of water heater (see picture 8)
1) Switch
2) Front cover
3) Regulation handle
4) Water feeding pipe
5) Water outlet pipe
Technical data
Model Above-sink Above-sink Above-sink
Under-sink Under-sink
Capacity l: 10 15 30
Current A: see rating label
Tension V˜see rating label
Power W: see rating label
Water pressure bar see rating label
Weight enamelled kg: 6,6 7,4 12,8
Weight vidron kg: 6,6 7,5 10,4

Water
connection
Link up the water heater’s inlet and outlet with hoses or connections which
resist even more than the working pressure, the temperature of the hot
water which usually reaches or even exceeds 80°C.Therefore, we advise
against the use of any materials which cannot resist such high temperatures.
Screw a “T”piece union to the water inlet pipe with the blue collar.On one
alde of the “T”piece union, screw a tap for emptying the appliance that
can only be opened with the use of a tool (Bfig. 1). On the other side of
the “T”piece union screw the safety valve supplied (Afig. 1).This should
be connected to the cold water network via a flexible pipe. Also attach in
the case that the emptying tap should be opened a waste pipe to exit C
fig. 1.
The safety valve has a calibration value of about 8 bar.A slight drip during
the heating phase is quite normal; for this very reason, we recommend
you connect this drain, leaving it always open, to a drain pipe installed
inclined continuosly downwards and place without condensation. In case
of pressure on the network close to the calibration-valus of the valve, it
is needed to apply a pressure-reducer as far as possible from the boiler.
Putting it
into service
and testing
Filling the boiler with the network water is the last thing to do, before
connecting the tension, it is carried out by opening the tap of the central
domestic system and hot-water system till all the air from the boiler is out.
Check visually for any leak; make sure that the position of the autoclave
flange is centred; eventually tighten with moderation the nut Efig. 5, so
connect it, move the switch Ffrom O position to the I position fig. 7.
GB
7
Electrical
connection
The feeding cable (type HO5 V V - F 3x1,5 diameter 8,5 mm) is to be
inserted in the proper hole situated in the back of the apparatus and slide
it until it reaches the housing slot Vfig.5 near the thermostat.To disconnect
the unit from the network use a bipolar, switch conform to CEI-EN standards
(contact opening at least 3 mm., better if equipped with fuses).
The electric connection is carried out directly to the clamps Mfig.5 of the
thermostat.
The appliance must be earthed and the earth cable (which must be yellow-
green and longer than that of the phases) is fixed to the terminal Tfig. 5
marked by the symbol .Before starting it working, make sure that the
network tension is in compliance with the rated values of the apparatus.
If the appliance has no power supply cable, it can be connected to
the mains with a rigid or a fixed cable.
Fastening to the wall
Fasten the supporting bracket provided to the wall using screws and
rawplugs of suitable dimensions for the type of wall.Hook the water heater
onto the bracket and pull it downwards to make sure it has been fastened
correctly.
“Open
outlet”
connection
For this type of installation it is needed to utilise suitable watertaps and
carry out the connection as shown in the scheme fig.2.With this method,
the water heater can operate at any mains pressure. Do not connect a
tap on the outlet pipe since this acts as a bleed pipe.

8
Maintenance instructions
Before starting any maintenance work, disconnect the apparatus from the
electricity mains.
Before working on the heating element welded to the flange, remember
to empty the appliance.To do this, shut the main tap, open the drain of
the safety valve and turn on the hot water tap to empty the inlet pipe.
Disconnect the Xand Yterminals and the earth one Tunscrewing the nut
Efig. 5; take off the bracket close-flange S, then with nippers hold the Z
nut and then pressing on the flange Ginto the inside.
At this moment the flange can be taken away with a semicircular movement
as shown on fig.4. During the reassembling phase, fig.4, make sure that
the positions of the gasket, of the flange and of the thermostat are the
original ons referred to in fig.5.
Periodic
maintenance
In order to obtain the wished performance from the apparatus it is advisable
to scale off the heating element Rfig.6 about every two years, depending
from the hardeness of the water.
If one does not wish to use suitable acids, the operation can be carried
out by crumbling the limestone crust making sure not to damage the
covering of the heating element.
The magnesium anode, Nfig. 6 (for the models which have it), must be
replaced every 2 years.
To remove it dismantle the heating element and unscrew the anode from
the bracket.
Bipolar
safety
reactivation
In case of abnormal water heating, a thermal safety switch, according to
the CEI-EN regulations, opens the circuit in both feeding phases to the
heating element; in this case it is better to call the Technical Assistance.
Safety valve
In those models equipped with a safety valve with a lever, the latter can
be used, by lifting it up, to:
- empty out the appliance, if necessary
- check on a regular basis (every month) that the valve is operating correctly.
GB
Replacement
of particulars
Useful hints
1) If hot water does not come out from the taps, before calling theTechnical
Assistance, make sure that the water and electric links are as specified
in the relative paragraphs, or make sure of the continuity of the phases
between the clamps and the relative fastons on the thermostat, after taking
it off. In a negative case one can presume the intervention of the bipolar
safety (call the Technical Assistance).
2) If the warning light does not light up, but hot water still comes from the
apparatus, possibly it is only a faulty bulb.
For the replacement of the warning light bulb one takes away the thermostat
(unscrewing the two fixing screws), disconnects the connection fastons
Lfig. 5 and slips out the bulb from the thermostat seat; insert the new
bulb and reassemble the thermostat.The level of water hardness must
never fall below 12°FR for the galvanic protection system to work well.

GB
9
Starting
As already said the starting is carried out moving the switch F fig.
7 from position 0 to position I.
The warning light remains on only during heating phase.
The thermostat will automatically disconnect the heating element when
the selected operating temperature is reached.
Instructions for use (user)
Regulation of
the operating
temperature
The regulation of the temperature is carried on turning the handle Mfig.
7 on the front of the cap:clockwise to increase temperature, anticlock wise
to decrease it.
Position E is the ideal working temperature (55°- 60°C).
This temperature gets the optimum performance from the apparatus with
a notable energy saving and longer life of the water heater.
The data and specifications indicated are not binding and the Producer
reserves the right to carry out any modifications that may be required
without prior notice or replacement.

10
Figyelmeztetés!
Az egyes országok előirásai megszorításokat tartalmazhatnak a furdőszobai
beszerelés tekintetében. A beszerelés a vásárló felelőssége. A gyártó
nem felel a hibás beszerelésből és a használati utasítás be nem tartásából
eredő károkért, h lönösen akkor, ha:
1) Az elektromos csatlakoztatás nem felel meg az előirásoknak.
2) A biztonsági szelep nem felel meg a hatályban lévő hazai szabványoknak.
3) A beszerelést nem szakszerűen végzik el.
A vízmelegítő léírása (8. ábra)
1) Kapcsoló
2) Fedél
3) Szabályozó gomb
4) Víz beömlő cső
5) Víz kiömlő cső
Műszaki jellemzők
Mosogató fölé Mosogató fölé Mosogató fölé
Mosogató alá Mosogató alá
Térfogat l: 10 15 30
Áram A: Ld. Adattábla
Fesz ltség V Ld. Adattábla
Teljesítmény W: Ld. Adattábla
Maximális víznyomás bar Ld. Adattábla
Súly kg: 6,6 7,4 12,8
Súly vidron kg: 6,6 7,5 10,4
Beszerelési előírások
A vízmelegítő család tartalmaz a felhasználási hely (mosdó, mosogató)
alá és fölé felszerelhető modelleket egyaránt.
Falra szerelés
Szerelje fel a falra a konzolt a csavarokkal (a csavarok és a konzol
tartozékként megtalálhatók a dobozban) a vízmelegítõt akassza a konzolra,
és a vízmelegítõt lefelé húzva gyõzõdjõn meg a rögzítés megfelelõ
minõségérõl.
A készülék megfelel az EMC 89/336/EEC szabványnak.
H

Csatlakoztatás
vízhálózatra
Csak olyan csöveket és szerelvényeket használjon, ami megfelel az előírt
zemi nyomásnak, valamint az esetenként 80° C-t is meghaladó
melegvízhőmérséklet okozta igény bevételnek. Semmilyen en esetben ne
alkalmazzon olyan anyagot, ami nem tűri az említett hőmérsékleteket!
A kész lék vízbemeneti csonkjára, amelyet kék gallér jelez, kell rácsavarni
egy “T” idomot Erre ker l egyrészt a vízmelegítő leeresztő csapja (1. ábra
B), amelyet csak szerszám segítségével lehet mozgatni, valamint a
biztonsági szelep (1. ábra A), amit egy hajlékony csővel kell a hidegvíz
hálózatra csatlakoztani. Ezen kív l, a le rítő csap nyílásánál gondoskodni
kell egy leeresztő csapról a C kimenetnél (1. ábra) a hidegvíz cső
bekötéséhez csak menetes kötést szabad használni. Tilos a forrasztással
történő csatlakoztatás, mivel a hő megrongálná a kombinált biztonsági
szelepet! A hidegvíz vezetékbe építsenek be elzáró szelepet, hogy a
vízmelegítő karbantartásakor vagy javításakor el lehessen zárni a vizet.
A hidegvíz elzáró szelepnek a kész lék zeme közben állandóan nyitva
kell lennie. A feltűtési szakaszban enyhe csöpögés megengedett, ezért
javasoljuk, hogy abiztonsági szelep egy cső segítségével vezessék a
lefolyóba. A bizontsági szelep beállítási értéke 8 bar kör¨ li. Amennyiben
a hálózati nyomás megközelíti a szelep beállítási értéket, nyomáscsökkentőt
kell használni, a kész léktől legtávolabb eső ponton.
Alternatív megoldásként alkalmazható a szabadkifolyású bekötés.
11
Szabadkifolyású
bekötés
Ennél a beépítési módnál a megfelelő csaptelepeket kellhasználni, és a
2. ábrán látható rajz szerint kell bekötni. Ezzel a megoldással a vízmelegítő
bármilyen hálózati nyomás mellett működtethető. A szabad vízkifolyást a
kiömlő csőnél semmlyen módon nem szabad gátolni. Biztonsági szelepet
nem kell felszerelni.
Elektromos
csatlakoztatás
A tápvezetéket (8,5 mm átmérõjű, Ho5VV-F3x1,5 típusú) a kész lék
hátoldalán található nyíláson (3. ábra F) kell bevezetni, és olyan hosszúra
kell hagyni, hogy elérje a termosztát közelében lévõ tehermentesítõt. (5.
ábra V). A tápvezetéket a termosztát érintkezõinél lévõ bekötõkapcsokhoz
kell csatlakoztatni (5. ábra M).
A meghibásodott kész léket - beleértve a hálózati csatlakozó vezetéket
is - csak szakember (szervíz) javíthatja.
A vízmelegítõt csak kétpólusú (leválasztó) kapcsolón kereszt l lehet a
villamos hálózathoz csatlakoztatni. A vízmelegítõt csak állandó jellegű
csatlakozással szabad a villamos hálózatra kötni, csatlakozó aljzat
alkalmazása tilos!
A zöld sąrga színú vezetéket a földelés szimbólummal jelölt csavarhoz
(5. ábra T) kell rögzíteni. A védõföldelés feleljen meg az MSZ 172/1
elõirasainak. Alkalmazott érintésvédelmi oszály l.
Üzembe
helyezés Mielőtt fesz ltség alá helyezz k a kész léket, fel kell tölteni vízzel a
hálózatról. Nyissa ki a legközelebbi melegvíz csapot, hogy a levegő a
tartályból eltávozhasson. A kész lék hidegvíz csonkja elé szerelt elzáró
szelepet szintén nyissa ki, ha buborékmentes víz folyik a melegvíz-ágból
a tartály megtelt, a melegvíz csapot elzárhatja. Szemrevételezéssel
ellenőrizni kell, hogy szivárog-e víz, valamint, hogy a fűtőbetét tartó perem
középpontos-e! Esetleg finoman szorítani kell az anyán (5. ábra E), majd
az F kapcsoló 0 helyzetből 1 állásba történő elfordításával (7. ábra)
fesz ltség alá kell helyezni a kész léket.
H

12
Karbantartás
A kész léket le kell kapcsolni az elektromos hálózatról. A rögzítő csavarok
eltávolításása után, a fedél eltávolításával hozzáférhet nk az elektromos
részekhez, ha a peremhez hegesztett villamos fûtôbetéthez akarunk
hozzáférni. Ehhez el kellzárni a hidegvíz vezetékbe beépített elzáró
szelepet, ki kellnyitni a biztonsági szelep leeresztő csapját, és kiengedni
a vizet a csőből a melegvíz csap kinyitásával. Szét kell bontani az X és
Y csatlakozásokat és a T föld csatlakozást (5. ábra), az E anya
kicsavarásával levenni az S peremszorító kengyelt (5. ábra), fogóval meg
kell tartani a Z csavart és a G fedelet a kész lék belseje felé tolni. Ekkor
ki lehet húzni a fedelet, ha elforgatjuk a 4. ábra szerint. Összeszerelésnél
(Id. 4. ábra) figyelni kell, hogy a fedél, a tömítés és a termosztát az eredeti
helyére ker ljön vissza (5. ábra).
Alkatrészcsere
H
A kész lék jó teljesítőképességének eléréséhez sz kséges a fűtőbetét
(6. ábra) ketévenkénti lerakódás mentesítése. Amennyiben ehhez a
művelethez nem kívánnak savat felhasználni, elvégezhető a vízkőlerakódás
letördelésével is, de ilyenkor figyelni kell, nehogy megsérts k a fűtőbetét
védőburkát. A magnéziumanódot (6. ábra N) kétévente cserélni kell (azoknál
a modelleknél, amelyek rendelkeznek vele). Eltávolításához ki kell szerelni
a fűtőbetétet, majd kicsavarni az anódot a tartókonzolból.
Kd őszakos
karbantartás
Ha a víz szabálytalanul túlmelegedne, egy biztonsági hőmérséklet-
kapacsoló megszakítija az áramkört, a fûtôbetét tápláló mindkét fázisnál.
Ilyen esetben ki kell hívni a szervizt.
Felső
hőmérséklet
határoló retesz
újraindítása
A karos biztonsági szeleppel ellátott modelleknél, havonta egyszer, a kar
működtetésével ellenőrizni kell a szelepet, hogy valamilyen lerakódás nem
tömte-e el a kiömlő nyílást. Ellenőrzés közben a víznek sugárban kell
ömlenie a kivezető csövön át.
Biztonsági
szelep
1) Ha a csapokból nem folyik melegvíz, a szervíz kihívása előtt, ellenőrizni
kell a víz - és a villamos energia ellátást.
2) Abban az esetben, amikor a kész lék ad melegvizet, de nem gyullad
ki a figyelmeztetô lámpa, lehetséges, hogy csak a lámpa nem működik.
Kicseréléséhez, a két rögzítő csavar kicsavarásával, ki kell venni a
termosztátot és szétbontani az L (5. ábra) gyorscsatlakozást, kivenni a
P égőt a termosztát fészkéből, kicseréleni az újjal, és visszaszereleni a
termosztátot.
Hasznos
tanácsok

H
13
Felhasználói előírások (fogyasztó számára)
A beindítás a kétsarkú kapcsolóval (7. ábra F) történik. A fűtési szakaszban
a világító kapcsoló égve marad. A termosztát automatikusan kikapcsolja
a fűtőbetétet, amint elérte az előre kiválasztott hőmérsékletet.
Beindítás
A hőmérséklet szabályozás a homlokfedélen található gomb forgatásával
történik (7. ábra M): az óramutató járásával megegyező irányú forgatással
növelni, ellentétes irányú forgatással csökkenteni lehet a hőmérsékletet.
Az E állásnak az ideális (55°-60° C) hőmérséklet felel meg Ez a hőmérséklet
hiztosítja a kész lék optimális teljesítőképességét, jelentős energia
megtakarítás és a vízmelegítő hosszú élettartama mellett.
Üzemi
hőmérséklet
Szabályozás
A feltüntetett adatok és jellemzők ellenére a gyártó fenntartja magának
a jogot, hogz az általa szükségesnek tartott változásokat előzetes
értesítés nélkül végrehajtsa.

14
Avertiza˘ri generale
Instalarea produsului cade în sarcina cumpa˘ra˘torului. Fabricantul s¸i
importatorul nu ra˘spund de daunele cauzate de o instalare eronata˘sau
datorita˘nerespecta˘rii prezentelor instruct¸iuni, in mod special:
1) Racordarea electrica˘sa˘fie realizata˘conform indicat¸iilor din paragraful
corespunza˘tor.
2) Sa˘nu se înlocuiasca˘sau sa˘nu se intervina˘asupra supapei de
sigurant¸a˘livrate împreuna˘cu boileurl.
3) Instalarea sa˘fie efectuata˘de ca˘tre personale calificat.
R
Instruct¸iuni de instalare
Gama de boilere cuprinde modele preva˘zute pentru instalarea deasupra sau
dedesubtul punctului de utilizare (chiuveta˘, lavoar).Modelele destinate instala˘
rii sub punctul de utilizare sunt denumite “sottolavello”(sub chiuvet a˘ ) s¸i sunt
indicate în codul produsului prin litera S.
Descrierea boilerului (fig. 8)
1) Întrerupa˘tor
2) Capac de protect¸ie
3) Buton reglare temperatura˘
4) Intrare agent termic
5) Ies¸ire agent termic
Caracteristici tehnice
Model Deasupra chiuvetei Deasupra chiuvetei Deasupra chiuvetei
Subchiuveta˘
Capacitate rezervor l: 10 15 30
Intensitate current A: vezi datele de pe eticheta˘
Tensiune de alimentare V˜vezi datele de pe eticheta˘
Putere W: vezi datele de pe eticheta˘
Presiuneapa˘bar vezi datele de pe eticheta˘
Greutate model emailat kg: 6,6 7,4 12,8
Greutate model vidron kg: 6,6 7,5 10,4

Fixarea
pe perete
Conectat¸iintrarea s¸i ies¸irea boilerului cu t¸evi sau racorduri flexibile rezistente
nu numai la presiunea de lucru cât s¸i la temperatura apei calde, care în
mod normal poate atinge s¸i chiar depa˘s¸i 80°C. De aceea nu sunt
recomandate materialele care nu rezista˘la astfel de temperaturi.
Înfiletat¸i în racordul de intrare a apei, marcat cu inel de culoare albastra˘,
un teu de 1/2”. În acesta înfileta t¸ i într-o parte un robinet de golire a boilerului
(Bfig. 1) manevrabil numai cu ajutorul unei chei, iar în cealalt a˘ parte
supapa de siguran t¸ a˘ (Afig. 1) livrat a˘ împreun a˘ cu boilerul. Supapa se
va racorda apoi cu ajutorul unui racord flexibil la re t¸ eaua de alimentare cu
ap a˘ rece. Pentru evacuarea apei din boiler se va deschide robinetul de
golire, care în prealabil a fost racordat printr-un furtun la reteaua de
canalizare (Cfig. 1).
La înfiletarea supapei de sigurant¸a˘avet¸i grija˘sa˘nu o fort¸at¸i la capa˘tul
cursei sau s a˘ o deteriora t¸ i în vreun fel.
Conectat¸i apoi racordul de ies¸ire, marcat cu inel ros¸u, la conducta de apa˘
calda˘ce alimenteaza˘consumatorii.
Supapa de sigurant¸a˘este reglata˘sa˘deschida˘la o presiune a apei de
circa 8 bar. O us¸uara˘scurgere la supapa de sigurant¸a˘este normala˘în
faza de înca˘lzire; din acest motiv se recomanda˘sa˘racordat¸i supapa la
ret¸eaua de canalizare cu ajutorul unui tub subt¸ire.
În cazul în care ret¸eaua de alimentare are o presiune apropiat a˘ de aceea
la care se deschide supapa de sigurant¸a˘, este necesara˘instalarea un
reductor de presiune cât mai departe posibil de boiler.
15
Fixat¸ i pe perete, cu ajutorul s¸uruburilor, suportul de sust¸inere furnizat
împreuna˘cu boilerul.Aga˘t¸ at¸ i boilerul de suport s¸i apa˘sat¸ i-l în jos pentru
a va˘asigura ca˘s-a fixat corespunza˘tor.
Racordarea
la instalat¸ia
de apa˘
Racordarea
la instalat¸ia
electrica˘
Cablul de alimentare (de tipul H05VV-F 3x1,5 mm
2
, diametru 8,5 mm) trebuie
sa˘fie introdus prin orificiul posterior F fig. 3 al capacului de protect¸ie pân a˘
când ajunge la spa t¸ iul Vfig. 5 unde este montat termostatul.
Racordarea cablului se efectueaza˘direct la bornele termostatului Mfig.
4.
Pentru decuplarea aparatului de la ret¸eaua electrica˘trebuie sa˘fie utilizat
un întrerupa˘tor bipolar care sa˘fie conform cu normele în vigoare CEI-EN
(deschiderea contactelor de cel put¸in 3 mm, de preferat preva˘zut cu
sigurant¸e fuzibile).
Legarea la pa˘mant a aparatului este obligatorie, iar cablul de împa˘ma˘
ntare (care trebuie sa˘fie de culoare galben-verde s¸i mai lung decât cele
ale fazei s¸i nulului) trebuie sa˘fie fixat la conectorul T, fig. 5 însemnat cu
simbolul . Înainte de racordarea aparatului asigurat¸i-va˘ca tensiunea
ret¸elei corespunde cu valoarea înscrisa˘pe eticheta acestuia.
Daca˘aparatul nu este dotat cu cablu de alimentare, trebuie fa˘cuta˘
racordarea la ret¸eaua fixa˘, sau cu un tub rigid cu un cablu pentru
pozare fixa˘.
Instalarea
tip
“desca˘rcare
libera˘”
Pentru acest tip de instalare este necesara˘utilizarea unor baterii speciale
s¸i efectuarea racorda˘rii dupa˘cum este indicat în schema din fig. 2. Cu
o astfel de solut¸ie boilerul poate funct¸iona la orice presiune din ret¸ea; t¸
eava de ies¸ire a apei calde are numai rol de evacuare s¸i nu trebuie racordata˘a
la nici un fel de robinet . Supapa de sigurant¸a˘nu trebuie montata˘ .
R

16
Instruct¸iuni de întret¸inere
Înlocuirea de
componente
Înainte de orice intervent¸ie sau operat¸ie de întretinere a boilerului, scoatet¸i
aparatul de sub tensiune.
Pentru a avea acces la pa˘rt¸ile electrice (rezistent¸a˘, termostat, bec semnalizare)
este necesara˘îndepa˘rtarea capacului des¸urubând s¸uruburile de fixare.
Pentru a interveni asupra rezistent¸ei care este sudata˘de flans¸a˘, trebuie
ca înainte de aceasta s a˘ goli t¸ i apa din boiler. Pentru a realiza aceast a˘
opera t¸ ie, inchide t¸ i robinetul de izolare a re t¸ elei de alimentare cu ap a˘ rece
s¸ i ac t¸ iona t¸ i pârghia supapei de siguran t¸ a˘ dup a˘ ce a t¸ i deschis robinetele
de ap a˘ cald a˘ de la chiuvete.
Decuplat¸i mufele Xs¸i Y din fig.5 s¸i mufa de împa˘mântare T; des¸urubând
piulit¸a Efig. 5, îndepa˘rtat¸i rama de strângere S, cu ajutorul unui cles¸te
t¸inet¸i de bulonul Z s¸ i împinge t¸ i flansa Gspre interiorul rezervorului. În
acest moment se poate extrage flan s¸ a rotind-o ca în fig. 4.
La remontarea flans¸ei (vezi fig. 4) se va acorda o atent¸ie deosebita˘fixa˘rii
garniturilor flan s¸ ei s¸ i termostatului, astfel încât pozi t¸ ia acestora s a˘ fie
identic a˘ cu cea original a˘ prezentate în fig. 5.
Pentru a ment¸ine un randament optim al aparatului este recomandabil
ca cel put¸in o data˘la 2 ani (în funct¸ie de calitate apei) sa˘se realizeze
o cur a˘ t¸ are a depunerilor ce se formeaz a˘ pe rezisten t¸ a R fig. 6.
Pentru aceasta se recomanda˘utilizarea de substant¸e chimice de tip acid,
specifice îndepa˘rtarii depunerilor de calcar (detartrant¸i) care se ga˘sesc
în comert.
În cazul în care nu se dores¸te utilizarea acestui tip de substant¸e, operat¸iunea
poate fi realizat a˘ sf a˘ râmand cu aten t¸ ie crusta de calcar, având grij a˘ s a˘ nu
se deterioreze rezisten t¸ a.
Anodul de magneziu Nfig. 6 este un element consumabil care serves¸te
la protejarea peret¸ilor rezervorului împotriva coroziunii. La modele dotate
cu anod, acesta trebuie verificat s¸i daca˘este cazul înlocuit cel put¸in o
data˘la 2 ani. Pentru a-l înlocui este necesara˘demontarea flans¸ei s¸i
des¸ urubarea acestuia de pe tija de sust¸inere.
Operat¸ii de
întret¸inere
periodica˘
În cazul supraînca˘lzirii apei, un întrerupa˘tor termic de sigurant¸a˘conform
cu normele CEI-EN, întrerupe circuitul electric de alimentare a rezistent¸ei
(atât faza cât s¸ i nulul). În aceast a˘ situa t¸ ie, pentru recuplarea aliment a˘ rii
electrice, este necesar s a˘ apela t¸ i la un Centru de Asisten t¸ a˘ Tehnic a˘
Autorizat (vezi Certifucatul de Garan t¸ ie).
Recuplarea
sigurant¸ei
bipolare
Punerea în
funct¸iune
s¸i
verificarea
Umplerea rezervorului cu apa˘este ultima operat¸iune de executat, înainte
de a se da tensiune aparatului. Aceasta se efectueaza˘deschizând
robinetul de izolare a ret¸elei de alimentare cu apa˘rece s¸i pe cele de
apa˘calda˘ale consumatorilor, pâna˘la eliminarea completa˘a aerului
din rezervor.
Verificat¸i vizual existent¸a eventualelor pierderi de apa˘la racorduri s¸i la
flans¸a˘; controlat¸i ca pozit¸ia flans¸ei sa˘fie centrata˘; eventual strânget¸i put¸
in piulit¸a Efig. 5, apoi dat¸i tensiune aparatului deplasând intrerupa˘torul F
fig. 7 din pozit¸ia O în pozit¸ia I.
Pârghia supapei de sigurant¸a˘trebuie act¸ionata˘regulat (lunar), pentru
câteva secunde, în scopul evita˘rii bloca˘rii acesteia cu eventuale depuneri
de calcar.
Supapa de
sigurant¸a˘
R

17
Instrutuct¸iuni de utilizare
Pornirea boilerului se efectueaza˘pozit¸ionând întrerupa˘torului F fig.7 din
pozit¸ia O in pozit¸ia I. Becul de semnalizare ra˘mâne aprins atât timp cât
rezistent¸a este alimentata˘(în faza de înca˘lzire). Dupa˘atingerea
temperaturii reglate, termostatul decupleaza˘alimentarea rezist¸enti s¸i
becul de semnalizare se stinge.
Pornirea
Temperatura apei poate fi reglata˘rotind butonul Mfig. 7 pozit¸ionat pe
partea frontala˘a capacului frontal:în sens orar pentru cres¸terea temperaturii,
iar în sens antiorar pentru a o reduce.
Pozit¸iei Eîi corespunde o temperatura˘ideala˘de funct¸ionare (55°-60°
C).
Aceasta˘temperatura˘permite obt¸inerea unui randament optim al aparatului
cu o sensibila˘economie de energie s¸i o durata˘de viat¸a˘mai ridicata˘a
boilerului.
Reglarea
temperaturii
apei
1) Daca˘din robinetele consumatorilor nu iese apa˘calda˘, înainte de a
solicita intervent¸ia unui Centru de Asistent¸a˘Tehnica˘, verificat¸i ca
racordarea hidraulica˘s¸i cea electrica˘sa˘fie realizate conform
instruct¸iunilor din paragrafele corespunza˘toare.Controlat¸i la termostat,
dupa˘ce l-at¸i demontat, continuitatea dintre bornele s¸i contactele
corespunza˘toare de pe partea opusa˘. În cazul în care nu exista˘
continuitate este posibil sa˘fi intervenit sigurant¸a bipolara˘(vezi capitolul
Recuplarea sigurant¸ei bipolare).
2) În cazul în care aparatul înca˘lzeste apa dar nu se aprinde becul de
semnalizare a funct¸iona˘rii rezistent¸ei, este posibil ca doar acesta sa˘
fie ars. Pentru a-l înlocui este necesar sa˘se demonteze termostatul
(desfa˘când s¸uruburile ce îl fixeaza˘), sa˘se decupleze mufele Lfig. 5
s¸i sa˘se scoata˘becul din locas¸ul termostatului; introducet¸i noul bec
s¸i remontat¸i termostatul.
Pentru o buna˘funct¸ionare a sistemului de protect¸ie galvanica˘al
boilerului, duritatea permanenta˘a apei trebuie sa˘fie de minim 12°Fr.
Informat¸ii
utile
Acest aparat respecta˘prevederile directivei EMC 89/336/CEE cu
privire la interferent¸ele electromagnetice.
Datele s¸i caracteristicile indicate nu obliga˘societatea produca˘toare,
care îs¸i rezerva˘dreptul de a aduce toate modifica˘rile considerate
oportune fa˘ra˘obligativitatea de preaviz sau de înlocuire.
R

18

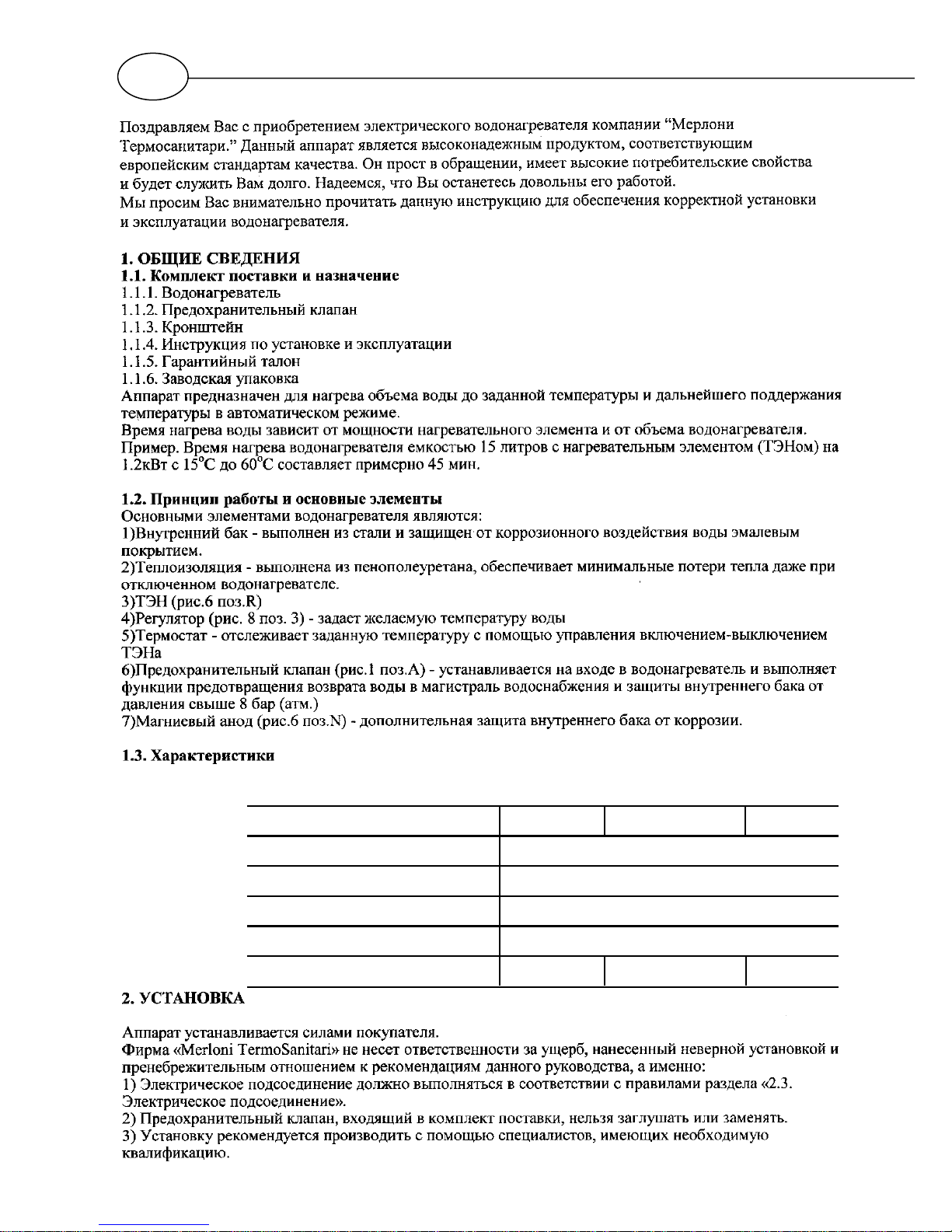

Vjltkm
J,mtv l: 10 15 30
Cbkf njrf A:
основные характеристики смотри на идентификационной таъличке
Yfghz;tybt V˜ основные характеристики смотри на идентификационной таъличке
Gjnht,kztvfz vjoyjcnm W: основные характеристики смотри на идентификационной таъличке
Vfrcbvfkmyjt lfdktybt bar основные характеристики смотри на идентификационной таъличке
Vfccf kg: 6,6 7,4 12,8
RUS

19
RUS
