ASAHI YUKIZAI Dymatrix HDV12 User manual

HDV12/HDVR
PVC 製二方弁
PVC 2way valve
自動バルブ
Air actuated
取扱説明書
User’s Manual
Serial No.
DTS029-05
１取扱い使用上の注意 1
General cautions
２各部品の名称 5
Part names
３仕様 6
Specifications
４型式選定 8
How to select types

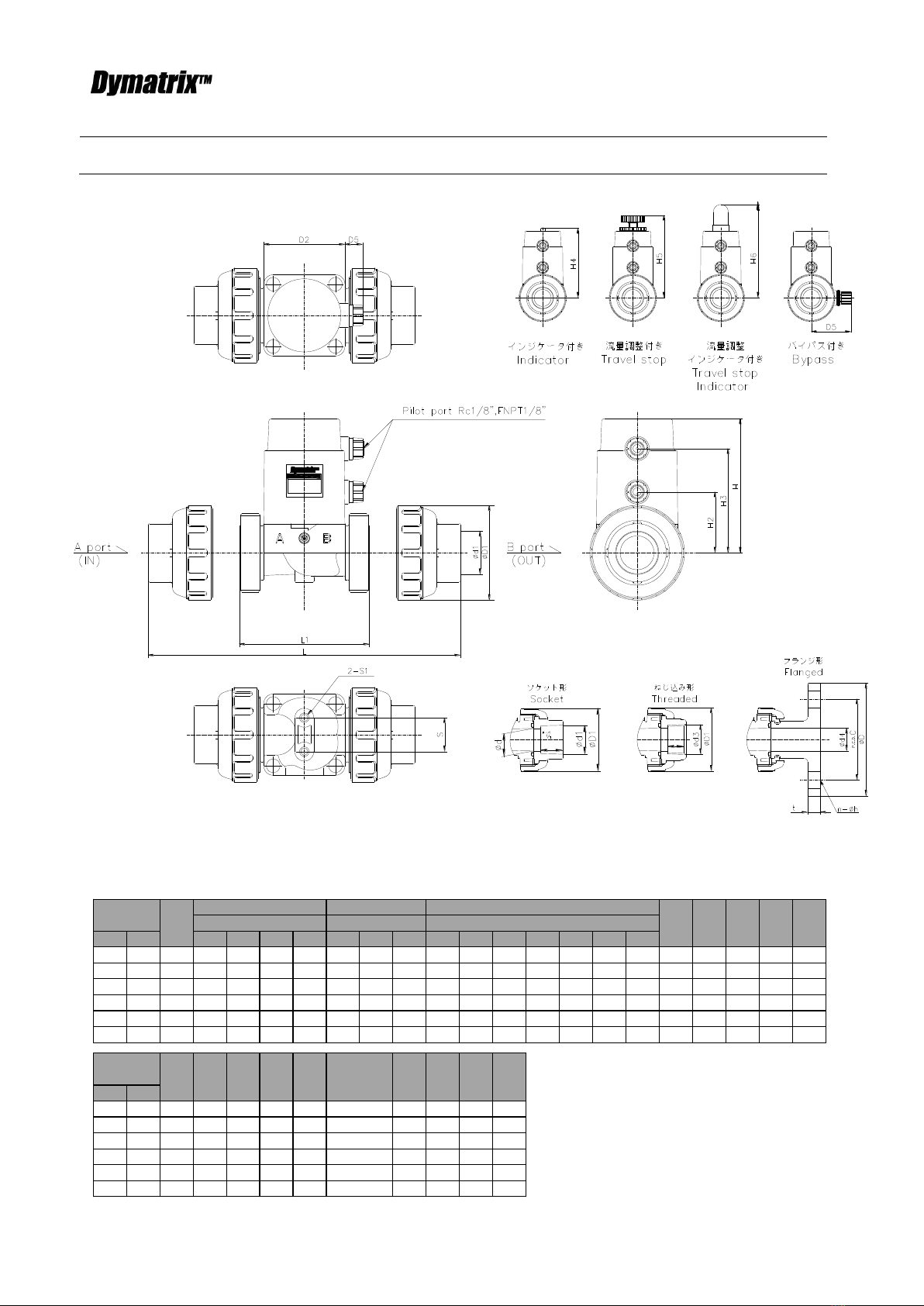

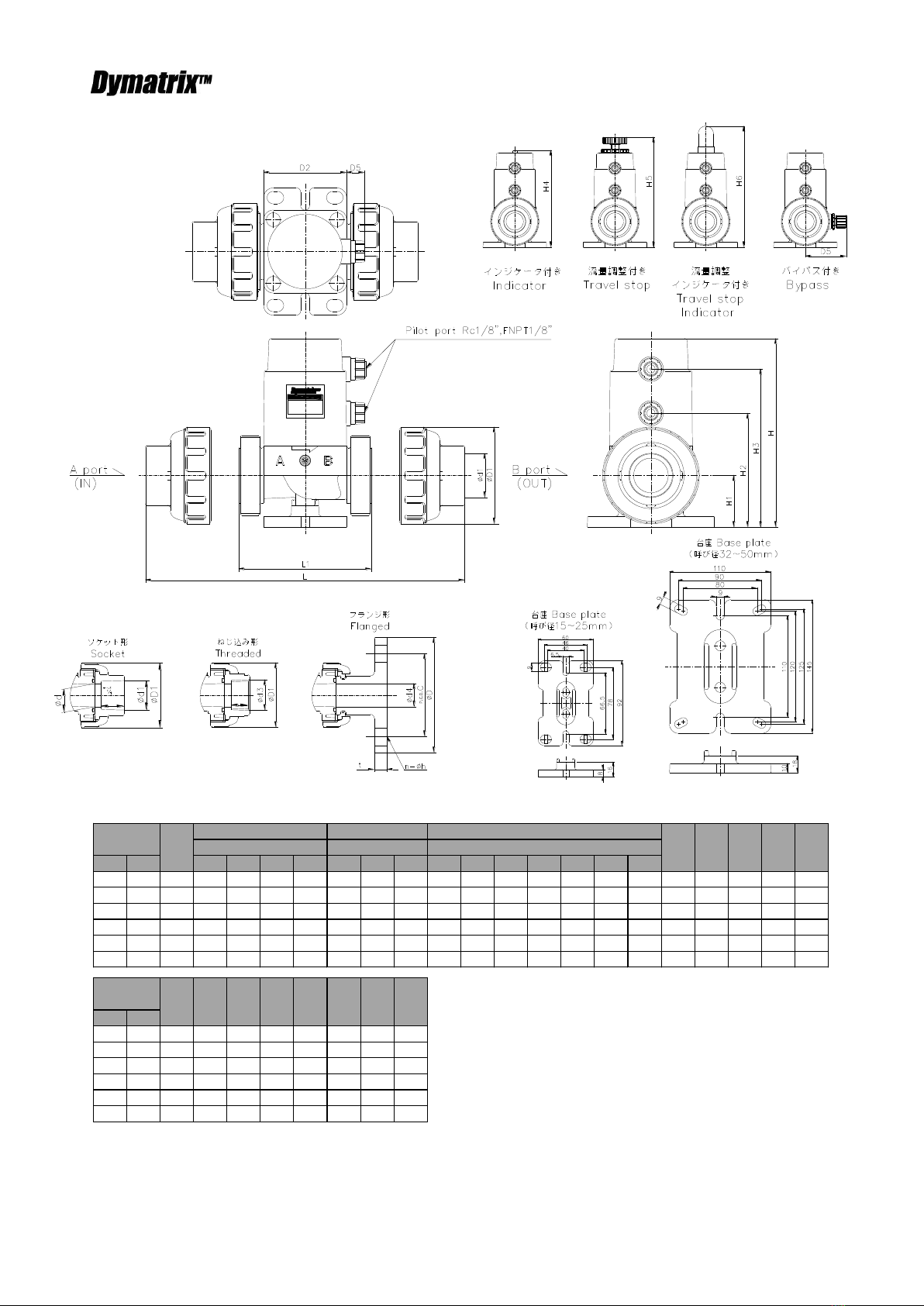

５寸法 11
Dimension

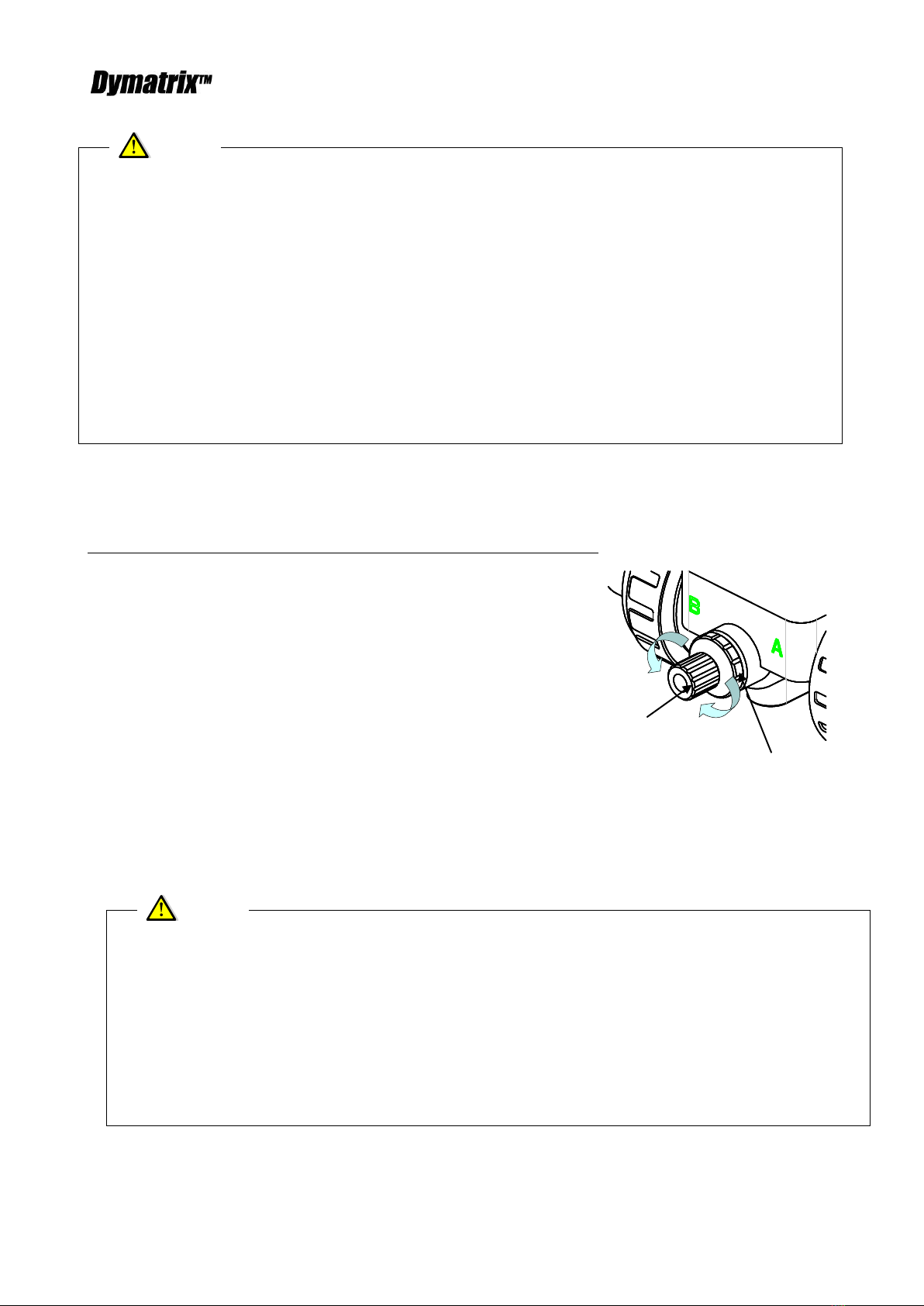

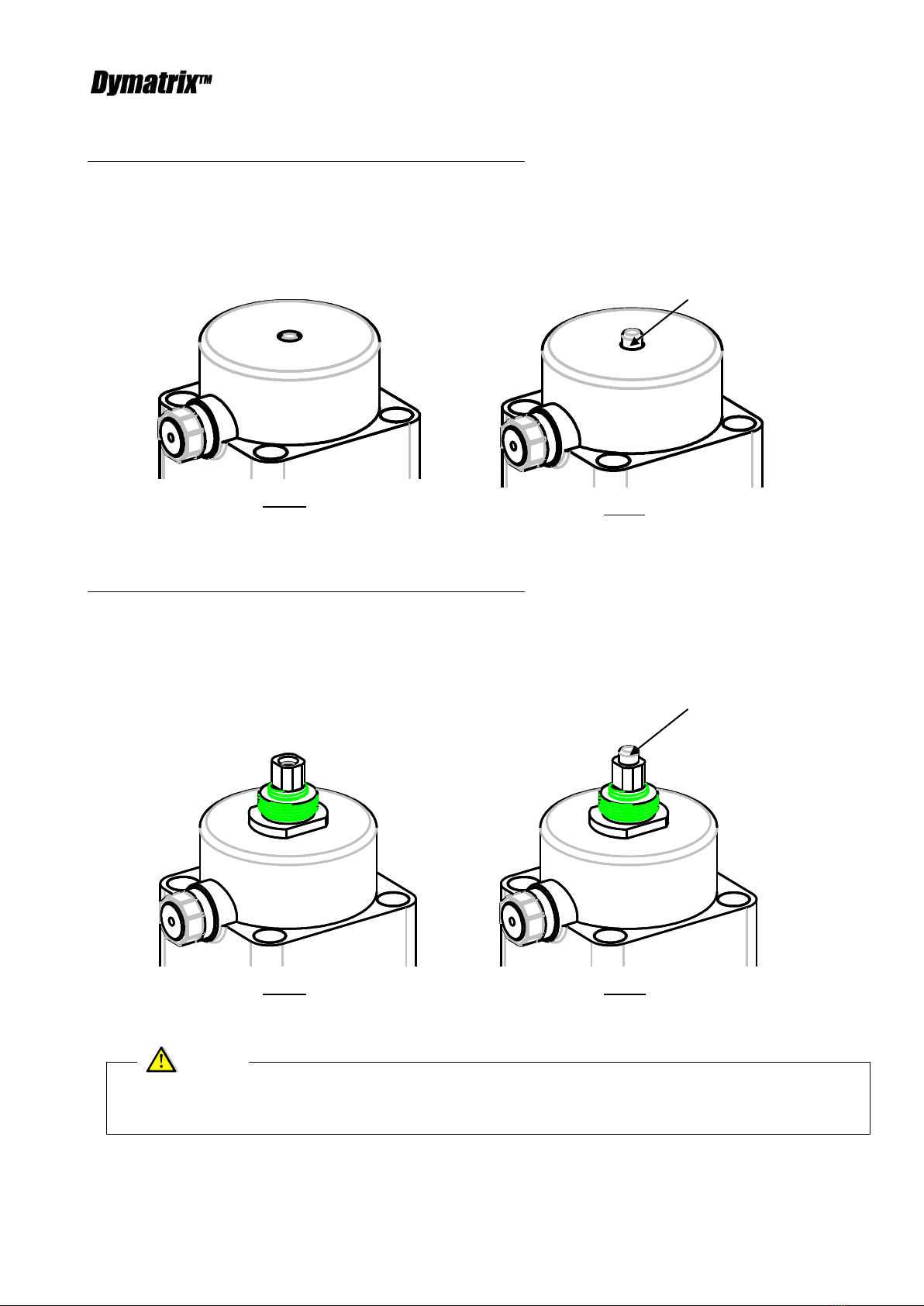

６操作方法 13
How to operate

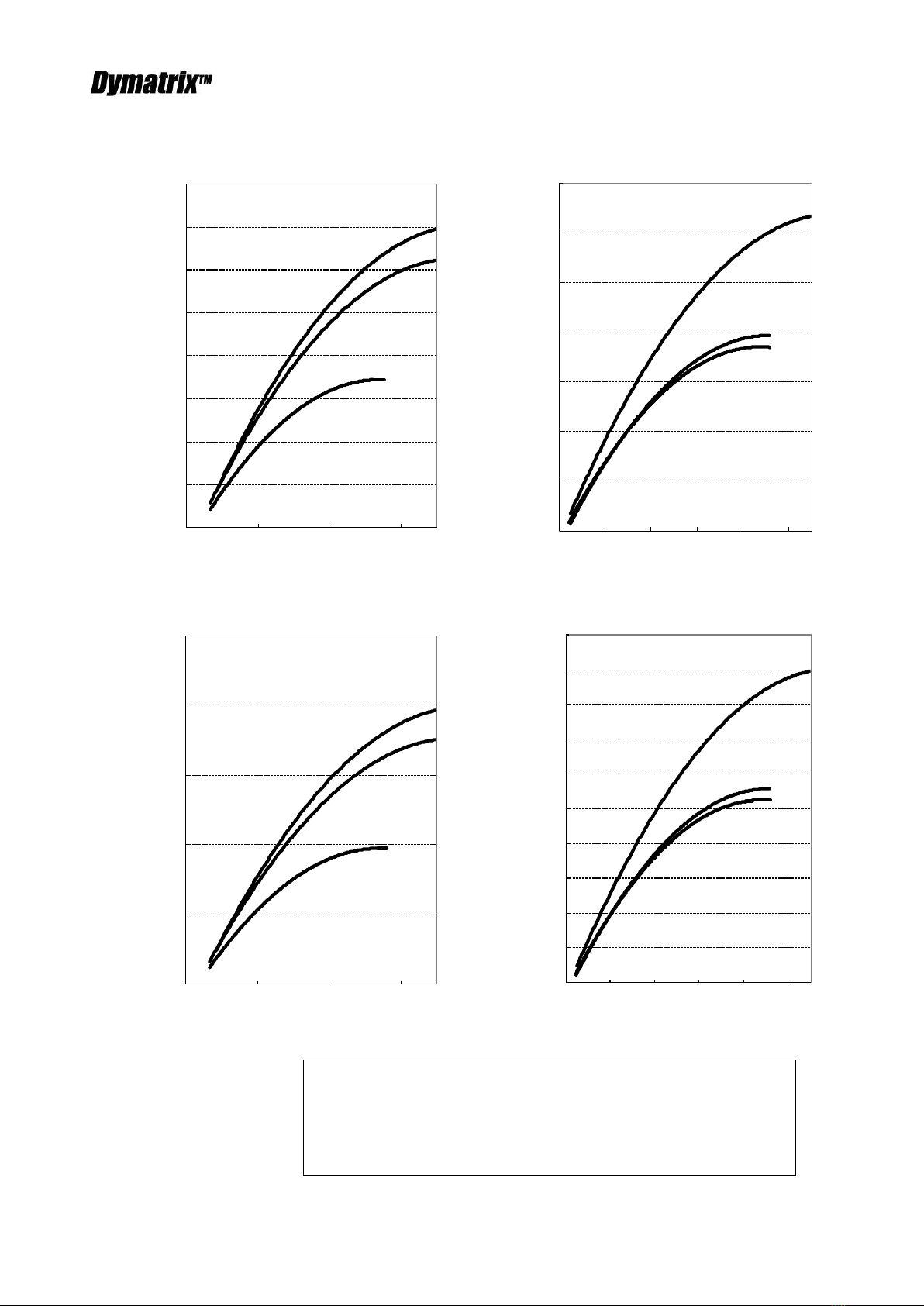

７特性グラフ 17
Technical data
８取付方法 22
Method of installation
９操作エア配管方法 29
How to connect air couplings
１０ 取外し方法 30
Method of removing
１１ 点検項目 31
Check items
１２ 不具合の原因と処置方法 32
Causes of defects
and how to correct them
１３ 残材・廃材の処理方法 32
How to manage debris and waste
Contents （Page）

取扱説明書
User’s Manual
HDV12/HDVR
1
①取扱い使用上の注意 General cautions
弊社製品のご使用に際しては、製品仕様や注意事項等の遵守をお願い致します。
●弊社は製品の品質・信頼性の向上に努めておりますが、その完全性を保証するものではありません。特に人の生
命、身体または財産を侵害する恐れのある設備等へご使用される場合には、通常発生し得る不具合を十分に考
慮した適切な安全設計等の対策を施してください。このようなご使用については、事前に仕様書等の書面による
弊社の同意を得ていない場合は、弊社はその責を負いかねますのでご了承願います。
●弊社製品の選定、施工・据付け、操作、メンテナンス等の際は、本書または技術資料等に記載の注意事項をご理
解の上、実施してください。
設計・選定時の注意事項
1. 流体・温度・圧力その他の使用条件等を考慮し、本製品の仕様範囲内で設計・選定して下さい。
（許容範囲外で使用されますとバルブが破損する恐れがあります）
2. 製品の構成材料と使用流体との適合性については、最新版の 総合カタログ（AV-V-029-EJ）適合
流体リストを参考にし、ご確認の上ご使用下さい。（薬液の種類によって部品が侵され破損する恐れがあります）。
リストに記載以外の流体につきましては、別途お問い合わせ下さい。また、圧縮性流体（気体：エア、N2、オゾンな
ど）をご使用される場合、弊社はその製造物責任を負いません。
3. 異物を混入する恐れのある流体をご使用する場合はフィルターを設置してください。
（バルブがシール不能になる恐れがあります）
4. 結晶性物質を含んだ流体にご使用の際には当社へご相談ください。
（バルブがシール不能になる恐れがあります）
5. 本書に記載しております使用圧力範囲内でご使用下さい。
6. 本書に記載しております使用流体温度範囲内でご使用下さい。
7. 本書に記載しております周囲温度範囲内でご使用下さい。製品の構成材料と周囲雰囲気との適合性をご確認
の上ご使用下さい。また製品外面に流体が付着しないようにして下さい。
8. 継手接続部の使用圧力、使用流体温度、周囲温度等の各仕様範囲につきましては各継手メーカーの取扱説明
書を参照してください。
9. システム上に逃がし弁を設け、液封の回路にならないようにして下さい。
10. メンテナンスに必要なスペースを確保して下さい。
据付・配管時の注意事項
1. 本書記載の要領を理解した上で正しく据付・配管を行って下さい。
2. 据付・配管前には配管内を十分フラッシングし、異物を取り除いて下さい。
3. 据付・配管後は漏れの検査を行い、正しく実施されているかご確認下さい。（漏れ試験は水圧にて確認してくだ
さい。やむを得ず気体にて試験を行う場合、安全性については保証の限りではありません）
4. バルブに引張・圧縮・曲げ等の応力がかからないようにして下さい。
5. バルブに重量物を乗せないでください。
6. 本製品には流れ方向があります。流体の流れ方向と一致するようにして下さい。
7. 火気・高温な物体に接近させないでください。（変形・破損・火災する恐れがあります）
8. 水没する可能性のある場所では使用しないでください。
1. 投げ出し・落下等による衝撃を与えないでください。
2. 開梱時に鋭利な物体（ナイフ・手掛等）で引っかき・突き刺し等をしないでください。
警告
警告
警告
注意

取扱説明書
User’s Manual
HDV12/HDVR
2
使用上の注意事項
1. 流体・温度・圧力その他の使用条件等を考慮し、本製品の仕様範囲内でご使用下さい（許容範囲外で使用され
ますとバルブが破損する恐れがあります）。
1. 製品の構成材料と使用流体との適合性については、 最新版の 総合カタログ（AV-V-029-EJ）の
適合流体リストを参考にし、ご確認の上ご使用下さい（薬液の種類によって部品が侵され破損する恐れがあり
ます）。リストに記載以外の流体につきましては、別途お問い合わせ下さい。また、圧縮性流体（気体：エア、N2、
オゾンなど）をご使用される場合、弊社はその製造物責任を負いません。
2. 使用条件によってはキャビテーションが発生する恐れがあります。流体圧力や配管条件などの見直しをして下
さい。
3. バルブに負圧を加えないでください。
4. クリーンルーム内での設置を想定し、精密洗浄後２重クリーンパックしておりますので、お取り扱いにはご注意
下さい。
5. 操作エアは有機溶剤や腐食性ガスを含まない、清浄なエアをご使用下さい。
6. 本製品には流れ方向があります。流体の流れ方向と一致するようにして下さい。
メンテナンス時の注意事項
1. 事前に操作エアおよび流体を抜いて下さい。
2. バルブおよび配管内に残留した薬液を除去し、純水、エアで十分置換した上で作業して下さい。
3. 製品を分解しないで下さい。分解されました場合本来の性能、仕様を損なう可能性があります。分解されました
製品の保証は致しかねますのでご了承下さい。
4. 製品を最適な状態でご使用いただくために、バルブおよび継手からの漏れの有無の確認を定期的に行って下
さい。
警告
注意
警告

取扱説明書
User’s Manual
HDV12/HDVR
3
Warning
Follow all product specification and warnings when using these products.
Our company does not guarantee every application, although we are constantly making every
effort to improve the quality and reliability of these products. The products used in equipment could
cause serious physical damage or property damage, if appropriate and safe design procedures are
not followed. We take no responsibility for these products if there was no written agreement
regarding the compatibility of the product with the application.
Please carry it out understanding instructions written in this book or a technical documentation if
you need assistance on product specification, installation/plumbing, operation and maintenance.
Cautions for design of piping and product selection
Warning
1. Please choose from the products within the specification range of the working conditions such as
medium, working temperature/pressure and so on.
2. Confirm the fluid compatibility with the wetted part of the products in the "Suitability List on Medium"
in the latest Dymatrix general catalogue (AV-V-029-EJ). (Parts may be damaged by a kind of a
medium.) Consult us on any medium, which is not listed in "Suitability List on Medium".Moreover, if
you intend to use it with compressed air or gas (such as air, nitrogen, ozone, or other gas), we do
not assume product liability of the Product.
3. If there are foreign substances in a fluid, please install a filter.
（It would make the valve unable to seal.）
4. Please contact us, when use for the fluid containing the crystalline substance.
（It would make the valve unable to seal.）
5. Use the products within the range of working pressure shown in this user's manual.
6. Use the products within the range of working temperature shown in this user's manual.
7. Use the products within the range of atmospheric temperature shown in this user's manual. Please
use the products upon confirmation of compatibility with material and atmosphere. Do not adhere
any fluid to the external surface of product.
8. Please refers to the latest instruction manual issued by each fitting maker, and attach the fitting as
instructed.
9. When preparing the bypath piping, avoid making the circuit a sealed loop, which would cause
breakage of the piping material.
10. Secure the maintenance space.
Cautions for installation and plumbing
Warning
1. Read in this user's manual (IOM-Manual) carefully prior to installation/plumbing.
2. Flush the piping completely and make sure that there is no foreign substances in the piping prior to
installation/plumbing of our product into it.
3. Confirm the leak inspection is carried out correctly after the installation/plumbing.
4. Make sure that the valves are free of tensile/compression/bending stresses.
5. Do not apply excessive load on valve.
6. Confirm the flow direction of the valve matches the flow direction indication on the body.
7. Keep the valve away from excessive heat or fire. (It can be deformed or destroyed.)
8. Do not use the products in a place where they may become submerged in water.
Caution
1. Do not give any impact or drop the products.
2. Avoid scratching the products with any sharp object.

取扱説明書
User’s Manual
HDV12/HDVR
4
Cautions for use of the products
Warning
1. Use the products within the specification range of the working conditions such as medium, working
temperature/pressure and so on.
Caution
1. Confirm the fluid compatibility with the wetted part of the products in the "Suitability List on Medium"
in the latest Dymatrix general catalogue (AV-V-029-EJ). (Parts may be damaged by a kind of a
medium.) Consult us on any medium, which is not listed in "Suitability List on Medium".Moreover, if
you intend to use it with compressed air or gas (such as air, nitrogen, ozone, or other gas), we do
not assume product liability of the Product.
2. Cavitations could be generated depending on the working condition. If cavitations are observed,
review the fluid pressure and piping design.
3. Do not use the valve in negative pressure. (It can be damaged.)
4. Handle the products carefully to protect the clean (room) packaging.
5. Use CDA (Clean Dry Air) for pilot air, which does not contain any organic solvents or corrosive
gases.
6. Confirm the flow direction of the valve matches the flow direction indication on the body.
Cautions for maintenance
Warning
1. Discharge the fluid and the pilot air prior to the maintenance.
2. Start maintenance after medium has been completely flushed by DI Water or air.
3. Do not disassemble the product. Disassembled products which may cause them to not keep their
original specifications or performance. We cannot guarantee a disassembled product.
4. Check the piping periodically to maintain the appropriate condition for the products.

取扱説明書
User’s Manual
HDV12/HDVR
5
●HDV12 （PTFE ダイヤフラム・PTFE Diaphragm)
部品名称
Patrs
接液部品
Wetted parts
本体
Body ○
ダイヤフラム
Diaphragm
○
アクチュエータ
Actuator
Oリング
O-ring ○
金属部品
Metal parts
材質
Material
U-PVC
PTFE
PPS
FKM/EPDM/VifｌonF/Kalrez6190
SUS304
●HDVR (ラバーダイヤフラム・Rubber Diaphragm)
部品名称
Patrs
接液部品
Wetted parts
本体
Body ○
ダイヤフラム
Diaphragm
○
アクチュエータ
Actuator
Oリング
O-ring ○
金属部品
Metal parts
材質
Material
U-PVC
EPDM
PPS
EPDM
SUS304
②各部品の名称 Part names

取扱説明書
User’s Manual
HDV12/HDVR
6
●HDV12 （PTFE ダイヤフラム・PTFE Diaphragm)
単位
Unit
15mm
1/2inch
20mm
3/4inch
25mm
1inch
32mm
1･1/4inch
40mm
1･1/2inch
50mm
2inch
作動 -
流体温度 ℃
使用圧力範囲 ※１ MPa
弁座漏れ
cm3/min
背圧 ※1 MPa
周囲温度 ℃
開閉頻度 times/min
取付姿勢 -
接続 -
ｵﾘﾌｨｽ径 mm φ16 φ22 φ22 φ40 φ40 φ50
Cv値 -4.8 89.5 24 26 44
逆作動
Air to open
復作動
Double acting
逆作動
Air to open
0.02 0.39
復作動
Double acting
0.13 2.13
-
項目
Items
呼び径 Nominal Size
Actuation
逆作動・復作動
Air to open・Double acting
Medium Temperature
0 ～ 60
0 ～ 50
Working Pressure range
0 ～ 0.5 0 ～ 72.5psi
0 ～ 0.4 0 ～ 58psi
Leakage Rate
0 （水圧） 0 (at hydraulic pressure)
Back Pressure
0 ～ 0.5 0 ～ 72.5psi
0 ～ 0.4 0 ～ 58psi
Ambient Temperature
0 ～ 60
0 ～ 50
Frequency of opening and closing
< 20
< 15
Installation direction
自在 Any direction
Connection
ソケット形 Socket・ねじ込み形 Threaded・フランジ形 Flanged
Orifice diameter
Cv value
0.4 ～ 0.5 58～72.5psi
0.3 ～ 0.4 43.5～58psi
エア消費量
Pilot air consumption
L/times(ANR)
※2
0.05
0.2
0.3
1.21
操作ﾎﾟｰﾄ接続
Pilot port
Rc1/8", FNPT1/8"
操作部
操作圧力
Pilot pressure
MPa
③仕様 Specifications

取扱説明書
User’s Manual
HDV12/HDVR
7
●HDVR (ラバーダイヤフラム・Rubber Diaphragm)
単位
Unit
15mm
1/2inch
20mm
3/4inch
25mm
1inch
作動 -
流体温度 ℃
使用圧力範囲 ※1 MPa
弁座漏れ
cm3/min
背圧 ※1 MPa
周囲温度 ℃
開閉頻度 times/min
取付姿勢 -
接続 -
ｵﾘﾌｨｽ径 mm φ16 φ22 φ22
Cv値 -4.8 89.5
逆作動
Air to open
復作動
Double acting
逆作動
Air to open
0.02
復作動
Double acting
0.13
-
項目
Items
呼び径 Nominal Size
Actuation
逆作動・復作動
Air to open・Double acting
Medium Temperature
0 ～ 50
Working Pressure range
0 ～ 0.5 0 ～ 72.5psi
Leakage Rate
0 （水圧） 0 (at hydraulic pressure)
Back Pressure
0 ～ 0.2 0 ～ 29psi
Ambient Temperature
0 ～ 50
Frequency of opening and closing
< 20
Installation direction
自在 Any direction
Connection
ソケット形 Socket・ねじ込み形 Threaded・フランジ形 Flanged
Orifice diameter
Cv value
操作部
操作圧力
Pilot pressure
MPa
0.4 ～ 0.5 58～72.5psi
0.3 ～ 0.4 43.5～58psi
エア消費量
Pilot air consumption
L/times(ANR)
※2
0.05
0.3
操作ﾎﾟｰﾄ接続
Pilot port
Rc1/8", FNPT1/8"
製品重量表 （参考値）
Weight List (Reference)
単位（Unit） ： Kg
ソケット形
Socket
ねじ込み形
Threaded
フランジ形
Flanged
ソケット形
Socket
ねじ込み形
Threaded
フランジ形
Flanged
15 0.4 0.4 0.7 0.4 0.4 0.6
20 0.7 0.7 1.0 0.7 0.7 1.0
25 0.8 0.8 1.3 0.8 0.8 1.3
(
32 2.7 2.7 3.4 2.3 2.3 3.0
mm 40 3.1 3.1 3.8 2.7 2.7 3.4
)
50 5.6 5.6 6.4 4.9 4.9 5.7
作動
Actuation
逆作動
Air to open
復作動
Double acting
接続
Connection
呼
び
径
Nominal size

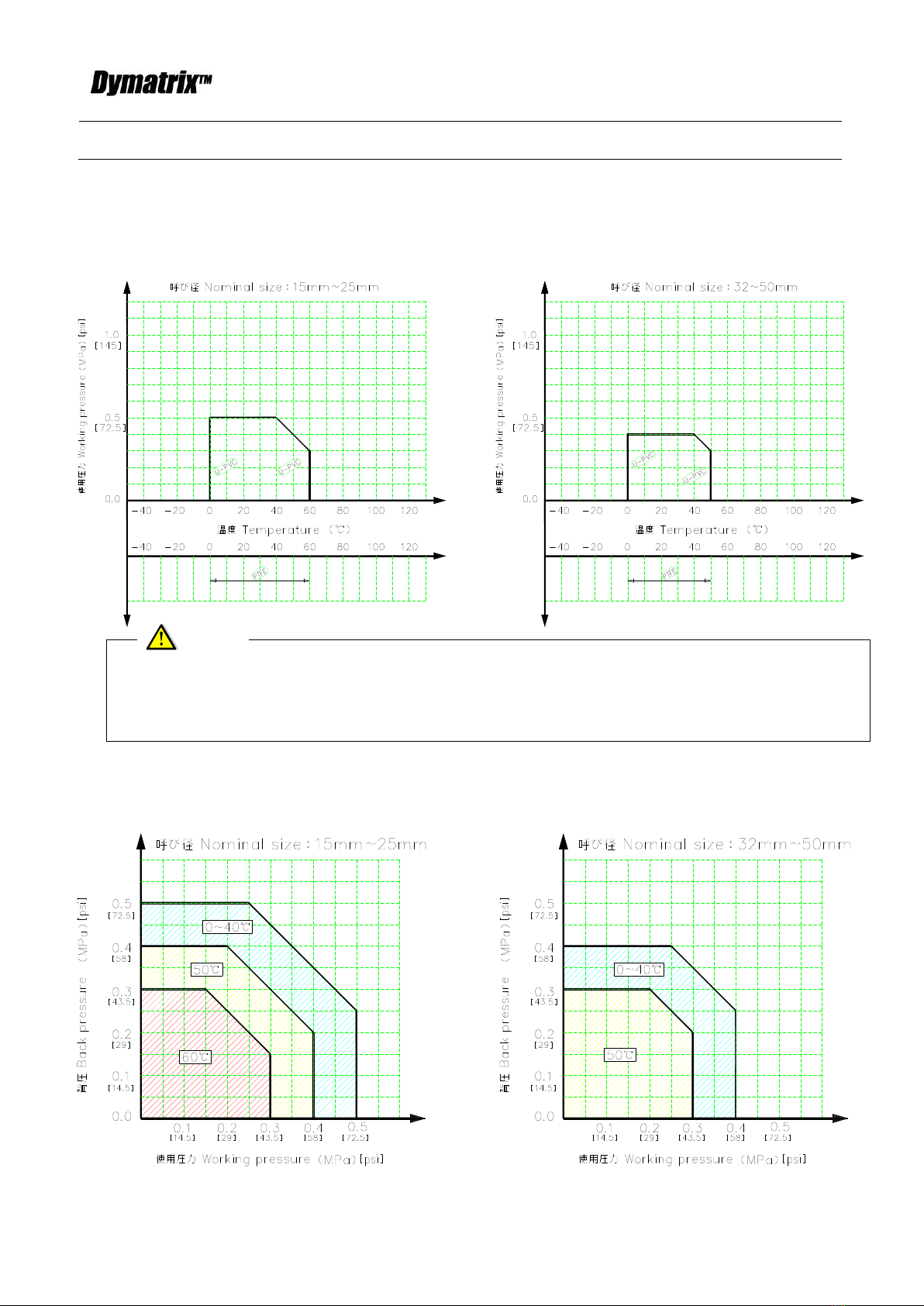

※1 詳細は特性グラフ「流体温度-使用圧力」、「使用圧力-背圧」をご参照ください。
※2 エア消費量は操作圧力 0.4MPa の時の値です。
※1 For the details,please refer to the characteristic graph of
"Fluid temperature-Working pressure"and "Working pressure-Back pressure".
※2 The pilot air consumption is the value at 0.4 MPa.

取扱説明書
User’s Manual
HDV12/HDVR
8
●HDV12 （PTFE ダイヤフラム・PTFE Diaphragm)
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
G4V
F 0 E
1 F
2 K
3
5
TJ
6※1
TA
7※1 15
TD 20
NJ 25
NA 32
ND
2標準
40
F1 050
FA 1
FD 3
0 N
1
FNPT 1/8"
HDV
12
-
-
① 作動 Actuation
④ オプション Option
⑥ Oリング O-ring
逆作動(NC) Air to open
標準 インジケータ付 In di c at o r
FKM
復作動(DA) Double acting
ON・OFFのみ ON・OFF only
EPDM
流量調整付 Travel stop
バイフロンF ViflonF※2
バイパス付 Bypass
Karlez 6190
流量調整・バイパス付 Travel stop・Bypass
② 接続・規格 Connection
バイパス・インジケータ付 Bypass・Indicator
ソケット形・JIS規格 Socket・JIS
流量調整・インジケータ付 Travel stop・Indicator
⑦ 呼び径 Nominal size
ソケット形・ANSI規格 Socket・ASTM SCH80
流量調整・バイパス・インジケータ付 Travel stop・Bypass・Indicator
15mm
無記入
n/a
ソケット形・DIN規格 Socket・DIN
20mm
ねじ込み形・Rc Threaded・Rc
25mm
ねじ込み形・NPT Threaded・NPT
⑤ 操作ポート Pilot port Connection
32mm
⑧操作ポート接続 Pilot port
Rc 1/8"
ねじ込み形・RP Threaded・RP
40mm
フランジ形・JIS10K規格 Flanged・JIS10K
50mm
下ネジ穴 Thread at bottom
台座 Base Plate
フランジ形・ANSI規格 Flanged・ANSI CLASS150
フランジ形・DIN規格 Flanged・DIN PN10
③ 固定方法 Mounting
一次側/ 二次側 異接続の場合
Upstream fitting and downstream fitting in case of defferent connections.
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
G4V
F 0 E
1 F
2 K
3
5
TJ
6※1
TA
7※1 15
TD 20
NJ 25
NA 32
ND
2標準
40
F1 050
FA 1
FD 3
0 N
1
FNPT 1/8"
-
-
一次側継手
二次側継手
流量調整・バイパス付 Travel stop・Bypass
② 接続・規格 Connection
バイパス・インジケータ付 Bypass・Indicator
逆作動(NC) Air to open
標準 インジケータ付 In dicat o r
HDV
12
-
① 作動 Actuation
④ オプション Option
⑥ Oリング O-ring
FKM
復作動(DA) Double acting
ON・OFFのみ ON・OFF only
EPDM
流量調整付 Travel stop
バイフロンF ViflonF※2
バイパス付 Bypass
Karlez 6190
ソケット形・JIS規格 Socket・JIS
流量調整・インジケータ付 Travel stop・Indicator
⑦ 呼び径 Nominal size
ソケット形・ANSI規格 Socket・ASTM SCH80
流量調整・バイパス・インジケータ付 Travel stop・Bypass・Indicator
15mm
無記入
n/a
ソケット形・DIN規格 Socket・DIN
20mm
ねじ込み形・Rc Threaded・Rc
25mm
ねじ込み形・NPT Threaded・NPT
⑤ 操作ポート Pilot port Connection
32mm
⑧操作ポート接続 Pilot port
Rc 1/8"
ねじ込み形・RP Threaded・RP
40mm
フランジ形・JIS10K規格 Flanged・JIS10K
50mm
下ネジ穴 Thread at bottom
台座 Base Plate
フランジ形・ANSI規格 Flanged・ANSI CLASS150
フランジ形・DIN規格 Flanged・DIN PN10
③ 固定方法 Mounting
④型式選定 How to select types
0
1
2
3
流体方向
Flow direction
型式選定例
Ordering code example
HDV12-GTJ142V25
HDV12-GTJ112V32-N
※1：呼び径 32mm～50mm は選定できません。
※2：バイフロン®F は耐酸用三元系弗素ラバ―です
※1：Size 32mm～50mm is not available.
※2："Viflon"is the Terpolymerization Fluorocarbon Elastomers.
型式選定例
Ordering code example
HDV12-GF1TJ142V25
HDV12-GFATA112V40-N
0
1
2
3
流体方向
Flow direction

取扱説明書
User’s Manual
HDV12/HDVR
9
●HDVR (ラバーダイヤフラム・Rubber Diaphragm)
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
G4E
F 0
1
2
3
5
TJ 6
TA 715
TD 20
NJ 25
NA
ND
2標準
F1 0
FA 1
FD 3
0 N
1
FNPT 1/8"
HDV
R
-
-
① 作動 Actuation
④ オプション Option
⑥ Oリング O-ring
逆作動(NC) Air to open
標準 インジケータ付 Indi c at o r
EPDM
復作動(DA) Double acting
ON・OFFのみ ON・OFF only
流量調整付 Travel stop
バイパス付 Bypass
流量調整・バイパス付 Travel stop・Bypass
② 接続・規格 Connection
バイパス・インジケータ付 Bypass・Indicator
ソケット形・JIS規格 Socket・JIS
流量調整・インジケータ付 Travel stop・Indicator
⑦ 呼び径 Nominal size
ソケット形・ANSI規格 Socket・ASTM SCH80
流量調整・バイパス・インジケータ付 Travel stop・Bypass・Indicator
15mm
⑧操作ポート接続 Pilot port
Rc 1/8"
無記入
n/a
ソケット形・DIN規格 Socket・DIN
20mm
ねじ込み形・Rc Threaded・Rc
25mm
ねじ込み形・NPT Threaded・NPT
⑤ 操作ポート Pilot port Connection
ねじ込み形・RP Threaded・RP
フランジ形・JIS10K規格 Flanged・JIS10K
下ネジ穴 Thread at bottom
台座 Base Plate
フランジ形・ANSI規格 Flanged・ANSI CLASS150
フランジ形・DIN規格 Flanged・DIN PN10
③ 固定方法 Mounting
一次側/ 二次側 異接続の場合
Upstream fitting and downstream fitting in case of defferent connections.
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
G4E
F 0
1
2
3
5
TJ 6
TA 715
TD 20
NJ 25
NA
ND
2標準
F1 0
FA 1
FD 3
0 N
1
FNPT 1/8"
-
一次側継手
二次側継手
流量調整・バイパス付 Travel stop・Bypass
② 接続・規格 Connection
バイパス・インジケータ付 Bypass・Indicator
ソケット形・JIS規格 Socket・JIS
逆作動(NC) Air to open
標準 インジケータ付 In dicato r
HDV
R
-
-
① 作動 Actuation
④ オプション Option
⑥ Oリング O-ring
EPDM
復作動(DA) Double acting
ON・OFFのみ ON・OFF only
流量調整付 Travel stop
バイパス付 Bypass
流量調整・インジケータ付 Travel stop・Indicator
⑦ 呼び径 Nominal size
ソケット形・ANSI規格 Socket・ASTM SCH80
流量調整・バイパス・インジケータ付 Travel stop・Bypass・Indicator
15mm
無記入
n/a
⑧操作ポート接続 Pilot port
ソケット形・DIN規格 Socket・DIN
20mm
ねじ込み形・Rc Threaded・Rc
25mm
ねじ込み形・NPT Threaded・NPT
⑤ 操作ポート Pilot port Connection
Rc 1/8"
ねじ込み形・RP Threaded・RP
フランジ形・JIS10K規格 Flanged・JIS10K
下ネジ穴 Thread at bottom
台座 Base Plate
フランジ形・ANSI規格 Flanged・ANSI CLASS150
フランジ形・DIN規格 Flanged・DIN PN10
③ 固定方法 Mounting
型式選定例
Ordering code example
HDVR-GTJ142E25
HDVR-GTJ112E15-N
0
1
2
3
流体方向
Flow direction
型式選定例
Ordering code example
HDVR-GF1TJ142E25
HDVR-GFATA112E20-N
0
1
2
3
流体方向
Flow direction

取扱説明書
User’s Manual
HDV12/HDVR
10
●オプション Option
呼び径 Nominal size 15～25mm
組合せNo. Option No. 0 1 2 3 4 5 6 7
流量調整 Travel stop － ○ － ○ － － ○ ○
バイパス Bypass － － ○ ○ － ○ － ○
インジケータ Indicator － － － － ○ ○ ○ ○
呼び径 Nominal size 32～50mm
組合せNo. Option No. 0 1 2 3 4 5 6 7
流量調整 Travel stop － ○ － ○ － － － －
バイパス Bypass － － ○ ○ － ○ － －
インジケータ Indicator － － － － ○ ○ － －

取扱説明書
User’s Manual
HDV12/HDVR
11
●下ねじ穴 Thread at bottom
mm inch
d1ℓ1/T Ld3ℓLd4D C n h L t
15 1/2 15 22.11 20 1/34 124.4 Rc1/2 15 117.0 15 95 70 415 158.0 12 79.0 48 □50 16 13
20 3/4 20 26.13 24 1/34 147.0 Rc3/4 17 139.0 20 100 75 415 191.0 14 88.0 60 □60 22 13
25 125 32.16 27 1/34 163.5 Rc1 20 149.5 25 125 90 419 205.5 14 94.5 70 □60 22 13
32
11/432 38.19 30 1/34 226.0 Rc11/422 215.0 32 135 100 419 264.0 16 146.0 100 □95 40 12.5
40
11/240 48.21 37 1/37 241.0 Rc11/225 215.0 40 140 105 419 264.0 16 146.0 100 □95 40 12.5
50 250 60.25 42 1/37 283.0 Rc2 28 260.0 50 155 120 419 297.0 16 177.0 126 □115 50 13
mm inch
15 1/2 69 17.0 33 60 20 72.5 92.0 111 55.0
20 3/4 98 20.5 44 76 25 102.0 121.0 140 59.0
25 199 21.5 45 77 25 103.0 122.0 141 59.0
32
11/4147 35.0 68 115 45 155.0 184.5 - 89.5
40
11/2147 35.0 68 115 45 155.0 184.5 - 89.5
50 2174 48.0 83 137 45 185.0 215.0 - 99.5
呼び径
Nominal size
d
ソケット形 Socket
ねじ込み形 Threaded
フランジ形 JIS10K
L1
S
D1
D2
D4
（Orifice）
D5
U-PVC
U-PVC
U-PVC
H4
(MAX)
H5
(MAX)
H6
D6
(MAX)
M6 L7
呼び径
Nominal size
H
H1
H2
H3
M6 L7
M6 L7
M10 L10
M10 L10
M10 L17
S1
⑤寸法 Dimension
単位(Unit) ：㎜
ℓ
ℓ

取扱説明書
User’s Manual
HDV12/HDVR
12
●台座 Base plate
mm inch
d1ℓ1/T Ld3ℓLd4D C n h L t
15 1/2 15 22.11 20 1/34 124.4 Rc1/2 15 117.0 15 95 70 415 158.0 12 79.0 48 □50 16 13
20 3/4 20 26.13 24 1/34 147.0 Rc3/4 17 139.0 20 100 75 415 191.0 14 88.0 60 □60 22 13
25 125 32.16 27 1/34 163.5 Rc1 20 149.5 25 125 90 419 205.5 14 94.5 70 □60 22 13
32
11/432 38.19 30 1/34 226.0 Rc11/422 215.0 32 135 100 419 264.0 16 146.0 100 □95 40 12.5
40
11/240 48.21 37 1/37 241.0 Rc11/225 215.0 40 140 105 419 264.0 16 146.0 100 □95 40 12.5
50 250 60.25 42 1/37 283.0 Rc2 28 260.0 50 155 120 419 297.0 16 177.0 126 □115 50 13
mm inch
15 1/2 102.0 33.0 66.0 93.0 105.5 125.0 144.0 101
20 3/4 134.5 36.5 80.5 112.5 138.5 157.5 176.5 105
25 1 136.5 37.5 82.5 114.5 140.5 159.5 178.5 105
32
11/4200.0 53.0 120.5 168.0 208.0 237.5 - 162
40
11/2200.0 53.0 120.5 168.0 208.0 237.5 - 162
50 2 240.0 66.0 149.0 202.0 251.0 281.0 - 172
呼び径
Nominal size
d
ソケット形 Socket
ねじ込み形 Threaded
フランジ形 JIS10K
L1
D1
D2
D4
（Orifice）
D5
U-PVC
U-PVC
U-PVC
H5
(MAX)
H6
D6
(MAX)
呼び径
Nominal size
H
H1
H2
H3
H4
(MAX)
単位(Unit) ：㎜
ℓ
ℓ

取扱説明書
User’s Manual
HDV12/HDVR
13
⑥操作方法 How to operate
・弁の開閉方法
How to open and close the valve
＜逆作動＞
１．エア配管口(IN)に取り付けたエア配管用継手に、
圧縮エア供給用チューブをつなぎます。
２．所定の操作圧力(0.4～0.5MPa)の圧縮エアをかけ、弁を開にします。
３．操作圧力をオフ(0MPa)にすると、スプリングの力により弁が閉じます。
＜Air to open＞
１．Connect an air tube to the air coupling screwed into the IN pilot port.
２．Open the valve by applying the specified pilot pressure(0.4 to 0.5MPa).
３．When you stop the pilot pressure supply(0MPa), the valve will be
closed by the spring force
＜復作動＞
１．エア配管口（PA）およびエア配管口（PB）に取り付けたエア配管
用継手に、圧縮エア供給用チューブをつなぎます。
２．エア配管口（PA）に所定の操作圧力（0.3～0.4MPa）の圧縮エア
をかけ、弁を開にします。
３．エア配管口（PA）の操作圧力をオフ（0MPa）にした後、エア配管
口（PB）に所定の操作圧力（0.3～0.4MPa）の圧縮エアをかけ、
弁を閉にします。
＜Double acting＞
１． Connect air tubes to the air couplings screwed into the PA and
PB pilot port.
２．Open the valve by applying the specified pilot pressure(0.3 to
0.4MPa) to the PA pilot port
３．Stop the pilot pressure supply to the PA pilot port (0 MPa) and
close the valve by applying the specified pilot pressure(0.3 to
0.4MPa) to the PB pilot port.
操作流体は圧縮空気（エア）を使用し、油や水などは使用しないでください。
（アクチュエータの故障の原因となる恐れがあります）
圧縮空気（エア）はフィルタで濾過した清浄なものを使用してください。
（正常に作動しなくなる恐れがあります）
使用圧力によってはウォーターハンマーが発生する恐れがあります。スピードコントローラなどで開
閉速度を調整して下さい。
Always use compressed air. Do not use oil and water or the like.
(That may break the actuator.)
Always use cleanlily filtered-compressed air.
(if omitted, the product may malfunction.)
A water hammering may occur at a certain working pressure. Adjust the on/off operating
speed with a speed controller or the like.
注意 Caution
Rubber cap
PA
逆作動
Air to open
PB
PA
復作動
Double acting

取扱説明書
User’s Manual
HDV12/HDVR
14
・流量調整方法 （オプション）
How to adjust flow rate （Option）
※オプション組合せ No．1、3の場合 Option combination No．1, 3
１．バルブをエア操作にて全閉の状態にします。
２．流量調整ロックナット（A）を緩めます。
３．要求する流量になる位置まで流量調整ハンドルを回転させます。
４．流量調整ハンドルを指で保持したまま、流量調整ロックナット
（A）を時計回りに回転させ、流量調整ハンドルをしっかりと固定し
ます。
５．バルブをエア操作にて開の状態にし、流量を確認します。
６．希望する流量になっていなければ１～４の手順を繰り返します。
１．Fully close the valve by actuating.
２．Loosen the flow rate adjusting lock nut（A）.
３．Turn the flow rate adjusting handle until you obtain the flow
rate you need.
４．Holding the flow rate adjusting handle by fingers, turn the
flow rate adjusting lock nut(A) clockwise and fix the flow rate
handle firmly.
５．Open the valve by actuating and check the flow rate.
６．When you do not obtain the flow rate you need, repeat
the procedures 1 to 4.
※オプション組合せ No．6、7の場合 Option combination No．6, 7
１．バルブをエア操作にて全閉の状態にします。
２．ゲージカバーを取り外します。
３．流量調整ロックナット（B）を緩めます。
４．要求する流量になる位置まで流量調整ステムを回転させます。
５．流量調整ステムを指で保持したまま、流量調整ロックナット（B）を
時計回りに回転させ、流量調整ステムをしっかりと固定します。
６．バルブをエア操作にて開の状態にし、流量を確認します。
７．希望する流量になっていなければ１～５の手順を繰り返します。
８．ゲージカバーを取り付けます。
１．Fully close the valve by actuating.
２．Screw the gauge cover off.
３．Loosen the flow rate adjusting lock nut（B）.
４．Turn the flow rate adjusting stem until you obtain the flow rate
you need.
５．Holding the flow rate adjusting stem by fingers, turn the flow
rate locking nut（B）clockwise and fix the flow rate adjusting
stem firmly.
６．Open the valve by actuating and check the flow rate.
７．When you do not obtain the flow rate you need, repeat
the procedures 1 to 5.
８．Screw the gauge cover on.
流量増加
More flow
流量調整ロックナット(A)
Flow rate adjusting lock nut(A)
流量調整ハンドル
Flow rate adjusting handle
流量減少
Less flow
ゲージカバー
Gauge cover
流量増加
More flow
流量調整ロックナット(B)
Flow rate adjusting lock nut (B)
流量調整ステム
Flow rate adjusting stem
流量減少
Less flow

取扱説明書
User’s Manual
HDV12/HDVR
15
・バイパス調整方法 （オプション）
How to adjust bypass （Option）
※オプション組合せ No．2、3、5、7の場合 Option combination No．2, 3, 5, 7
１．バルブをエア操作にて全閉の状態にします。
２．バイパスロックナットを緩めます。
３．要求する流量になる位置までバイパスハンドルを回転させます。
４．バイパスハンドルを指で保持したまま、バイパスロックナットを時
計回りに回転させ、バイパスハンドルをしっかりと固定します。
１．Close the valve by actuating.
２．Loosen the bypass locking nut.
３．Turn the bypass handle until you obtain the flow rate you
need.
４．Holding the bypass handle by fingers, turn the bypass
locking nut clockwise clockwise and fix the bypass handle
firmly
流量調整ロックナット（A）、（B）の取付けが弱いと流量調整ハンドルが緩む恐れがあります。
流量調整ハンドル、流量調整ロックナット（A）、（B）の操作は必ず手で行なってください。
（器具等で過剰なトルクで締付けると破損する恐れがあります）
全閉状態での流量調整ハンドルの無理な締めつけはしないでください。
開状態での流量調整ハンドルの回転操作は行なわないでください。
流量調整ハンドルは全閉状態から1/4回転以上開けた状態でご使用ください。それ以下でのご使用は使用条件によりキャ
ビテーション、流量変動などが発生する恐れがあります。
If the flow rate adjusting lock nut (A),(B) is loose, the flow rate adjusting handle also may become loose.
Always turn the flow rate adjusting handle and flow rate adjusting locking nut(A),(B) by hand.
（Tightening them with tools excessively may break the product.）
Do not overtighten the flow adjusting handle in fully closed position
Do not turn the flow rate adjusting handle excessively in fully opened positon.
Always use the flow rate adjusting handle by giving more than 1/4 turn from the fully closed position. If omitted, a
cavitation and a flow rate fluctuation or the like may occur in a certain condition
注意
バイパスハンドル
Bypass handle
バイパスロックナット
Bypass locking nut
流量増加
More flow
流量減少
Less flow
バイパスロックナットの取付けが弱いとバイパスハンドルが緩む恐れがあります。
バイパスハンドル、バイパスロックナットの操作は必ず手で行なってください。
（器具等で過剰なトルクで締付けると破損する恐れがあります）
バイパスハンドルは全閉状態から1/4回転以上開けた状態でご使用ください。それ以下でのご使用は使用条件によりキャ
ビテーション、流量変動などが発生する恐れがあります。
If the bypass locking nut is loose, the bypass handle also may become loose.
Always tighten the bypass handle and its locking nut by hand.
（Tightening it with tools excessively may break the product.）
Always use the bypass handle by giving more than 1/4 turn from the fully closed position. If omitted, a cavitation
and a flow rate fluctuation or the like may occur in a certain condition.
注意

取扱説明書
User’s Manual
HDV12/HDVR
16
・インジケータ （オプション） Indicator （Option）
※オプション組合せ No．4、5の場合 Option combination No．4, 5
バルブの開閉状態を視認するためのオプションです。
※開度表示ではありません。
This option is just to show “Open” or “Close” status of the valve.
※This option does not indicate the opening and closing degree.
※オプション組合せ No．6、7の場合 Option combination No．6, 7
バルブの開閉状態を視認するためのオプションです。
※開度表示ではありません。
This option is just to show “Open” or “Close” status of the valve.
※This option does not indicate the opening and closing degree.
Close
Close
Open
インジケータ(B)
Indicator（B)
Open
インジケータ(Ａ)
Indicator(A)
流量調整が低流量となっている場合はインジケータの動作が視認しにくくなります。
When the flow rate adjustment is at a low rate, the action of the indicator is hardly seen.
注意

取扱説明書
User’s Manual
HDV12/HDVR
17
⑦特性グラフ Technical data
●HDV12 （PTFE ダイヤフラム・PTFE Diaphragm)
・流体温度と使用圧力
・Relationship between medium temperature and working pressure
・使用圧力と背圧
・Relationship between working pressure and back pressure
バルブは仕様温度及び使用圧力以下でご使用ください。
（許容範囲外で使用されますとバルブが破損する恐れがあります）
Always use the valve in the specified temperature and pressure ranges.
（If omitted, that may damage the valve.）
注意

取扱説明書
User’s Manual
HDV12/HDVR
18
●HDVR (ラバーダイヤフラム・Rubber Diaphragm)
・流体温度と使用圧力
・Relationship between medium temperature and working pressure
・使用圧力と背圧
・Relationship between working pressure and back pressure
バルブは仕様温度及び使用圧力以下でご使用ください。
（許容範囲外で使用されますとバルブが破損する恐れがあります）
Always use the valve in the specified temperature and pressure ranges.
（If omitted, that may damage the valve.）
注意

取扱説明書
User’s Manual
HDV12/HDVR
19
・ハンドル回転数-流量（流量調整付・メイン流路部）
・Handle rotation-Flow rate (Travel stop・Main port)
0
100
200
300
400
500
600
700
0 1 2 3 4 5
流量 Flow rate （L/min）
ハンドル回転数 Handle rotations
40mm
50mm
32mm
0
100
200
300
400
500
600
700
800
900
1000
0 1 2 3 4 5
流量 Flow rate （L/min）
ハンドル回転数 Handle rotations
40mm
50mm
32mm
0
20
40
60
80
100
120
140
160
0 1 2 3
流量 Flow rate （L/min）
ハンドル回転数 Handle rotations
15mm
20mm
25mm
0
50
100
150
200
250
0 1 2 3
流量 Flow rate （L/min）
ハンドル回転数 Handle rotations
15mm
20mm
25mm
流量調整及びバイパスのハンドルは全閉状態から１/ ４回転以上開けた状態でご使用くだ
さい。それ以下でのご使用は使用条件によりキャビテーション、流量変動などが発生する恐
れがあります。
Please use Travel Stop and Bypass of HDV series with slightly opened position (at
least 1/4 turns from the fully closed position). Otherwise, there would be the
cavitations or the fluctuation of flow.
